Produkttyp	Manuellt upplåsningssystem för garageport
Varumärke	Marantec
Modell	Special 311
Kompatibel porttyp	Sektionsport, vipport utan överhäng, industriport
Huvudfunktion	Manuell upplåsning utifrån vid strömavbrott eller motorfel
Ingående komponenter	Drivvagn, kabel med mantel, mantel, låsvinkel, justerskruv, innerhandtag, kabelklämma, fästklämmor
Material	Stålkabel med mantel, förzinkade metalldelar, plast (röd gliddel)
Installation	Kräver borrning på vissa portmodeller (diameter 5,5 mm, avstånd 48 mm från låskant)
Kabellängd	Justeerbar, kapas till önskad längd (lämna 50 mm överhäng)
Uppskattad vikt	Cirka 0,5 kg
Strömförsörjning	Ingen (mekaniskt system)
Underhåll	Regelbunden kontroll av funktion, inget mekaniskt glapp, smörjning av rörliga delar vid behov
Säkerhet	Upplåsning kan endast ske efter manuell upplåsning av låset; vagnen måste återgå till startläge; den röda gliddelen måste tryckas tillbaka manuellt
Reservdelar	Artiklar: Upplåsning Special 311 (art. 152 115), Special 302 (art. 564 453), Special 301 (art. 564 452), Special 315 (för industriell version)
Bruksanvisning	44 sidor, tillgänglig på flera språk (FR, EN, DE, etc.)

Vanliga frågor - Special 311 MARANTEC

Hur installerar man manuell upplåsning Special 311 på en sektionsport?

Följ stegen i bruksanvisningen: för in kabeländen i vagnen, sätt i manteln, fäst sedan vinkelbeslagen på låsbygeln. För portar med sidoavstängningslås, använd medföljande låsvinkel. Justera justerskruven för att eliminera mekaniskt glapp.

Vilka porttyper är kompatibla med Marantec Special 311?

Den är kompatibel med sektionsportar, vipportar utan överhäng utvändigt, och industriella sektionsportar. Specifika adaptrar finns för varje typ.

Hur förkortar man kabelmanteln om den är för lång?

Öppna porten i öppet läge för att bestämma nödvändig längd. Ta bort metallkapseln, dra ut kabeln, kapa manteln till rätt längd, sätt tillbaka kapseln och trä kabeln igen. Lämna 50 mm överhäng för kabelklämman.

Vad gör man om medföljande handtag inte kan användas?

Det går att borra i originalhandtaget enligt figuren i bruksanvisningen. Använd borr med lämplig diameter och placera hålet enligt angivna mått.

Hur justerar man upplåsningen så att inget mekaniskt glapp uppstår?

Använd justerskruven på låsvinkeln och kabelklämman under handtaget. Dra åt tills all oönskad rörelse försvinner, utan att överdriva. Kontrollera att drivvagnen återgår korrekt till läge efter upplåsning.

Varför återgår inte min drivvagn till startläge efter upplåsning?

Kontrollera att den röda gliddelen (upplåsningsstiftet) trycks tillbaka manuellt i pilens riktning. Kontrollera även att kabeln inte är blockerad eller för spänd. Se punkt 7 i bruksanvisningen för positionspiktogram.

Vilka symboler finns på styrvagnen och vad betyder de?

Piktogrammen visar status: 'lås öppet' betyder att porten är frikopplad från operatören; 'lås stängt' betyder att den är ansluten. Den rörliga gliddelen ska vara ovanför motsvarande pil.

Kan jag använda upplåsningen utan att först ha låst upp låset?

Nej, det är nödvändigt att låsa upp låset manuellt innan du aktiverar upplåsningssystemet. Annars riskerar du att skada mekanismen eller porten.

Kräver upplåsningssystemet regelbundet underhåll?

Ja, bruksanvisningen rekommenderar regelbunden kontroll av systemets funktion. Kontrollera att det inte finns glapp, kabelns och mantlarnas skick, och smörj lätt rörliga delar vid behov.

Var hittar jag reservdelar till Marantec Special 311?

Reservdelar finns under artikelnummer: Upplåsning Special 311 (152 115), Special 302 (564 453), Special 301 (564 452), Special 315 (för industriell version). Kontakta din Marantec-återförsäljare eller auktoriserad distributör.

BRUKSANVISNING Special 311 MARANTEC

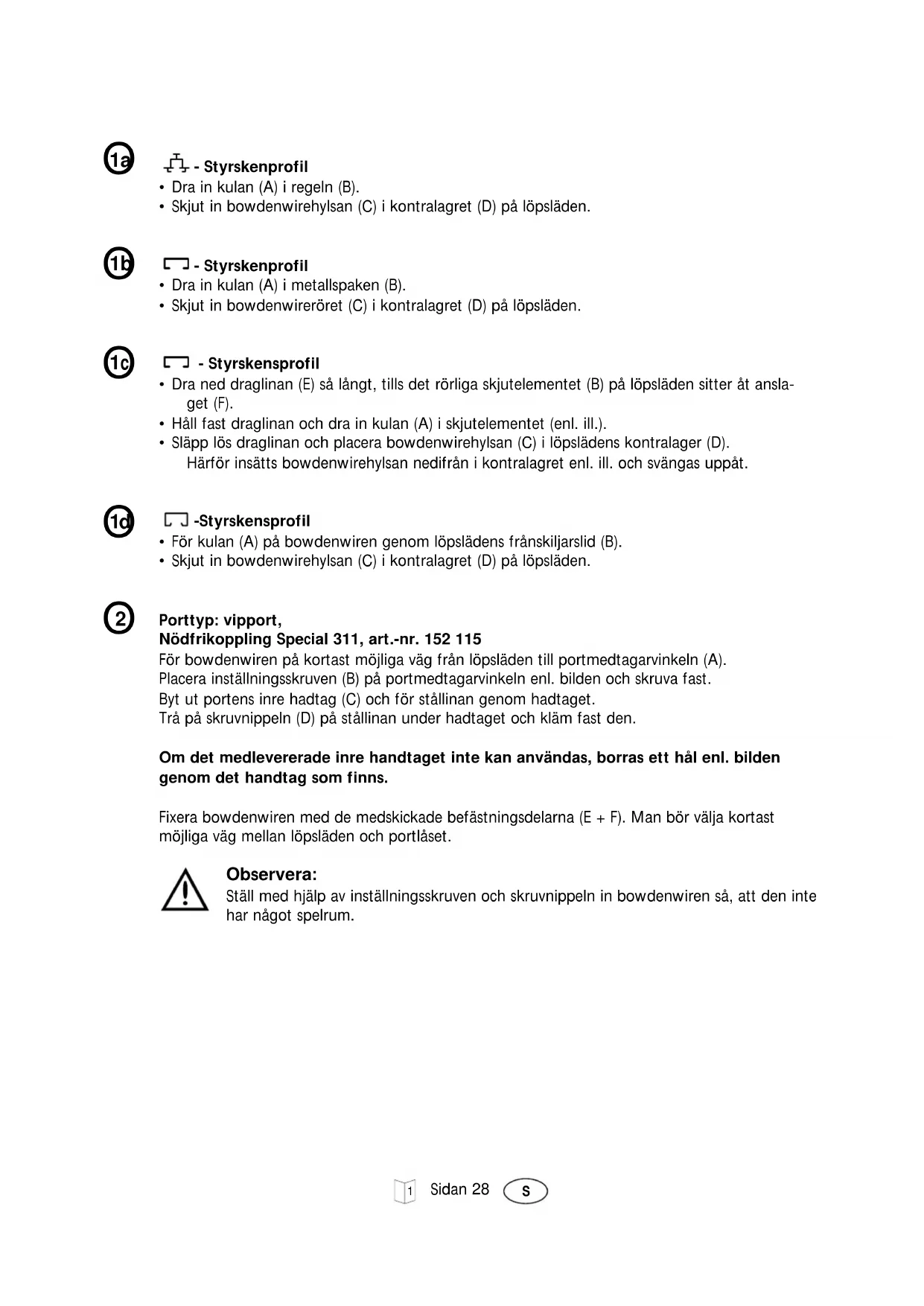

• Dra ned draglinan (E) på längt, tills det rörliga skjutelementet (B) på lopsladen sitter at anslaget (F).
• Hall fast draglinan och dra in kulan (A) i skjutelementet (enl. ill.).
• Slapp lös draglinan och placera bowdenwirehylsan (C) i lopsladens kontralager (D).

Harforsatts bowdenwirehysan nedifran i kontralagret enl. ill. och svangas uppata.

Styrskensprofil

• For kulan (A) på bowdenwiren genom lopsladens franskiljarslid (B).
• Skjut in bowdenwirehylsan (C) i kontralagret (D) på lopsladen.

Porttyp: viport,

Nödfrikoppling Special 311, art.-nr. 152 115

For bowdenwiren pa kortast mojliga vag fran lopsladen till portmedtagarvinkeln (A).

Placera inställningsskruven (B) på portmedtagarvinkel enl. bilden och skruva fast.

Byt ut portens inre hadtag (C) och for stallinan genom hadtaget.

Trå pa skruvnippeln (D) pa ställinan under hadtaget och klám fast den.

Om det medlevererade inre handtaget inte kan anvandas, borras ett hal enl. bildengenom det handtag som finns.

Fixera bowdenwiren med de medskickade befastningsdelarna (E + F) . Man bör valja kortast möjiga vag mellan lopsläden och portlaset.

Observera:

Ställ med hjälp av inställningsskruven och skruvnippeln in bowdenwiren sö, att den inte har nagot spelrum.

Porttyp: takskjutport, nödfrikoppling Special 302, art.-nr.: 564 453

Lásutförande med lásreglar pá sidorna

Skjut pa lasmotvinkel (A) pa den vänstra portlåregeln (B). Korta ev. bowdenwiren och fäst den pa portens motvinkel med justeringsskruven (C).

Skruvnippelns (D) sexkantsskruv fors bakifran genom portlasregels skruvhål och skruvas in i skruvnippeln. For stålwiren genom skruvnippeln och skruva fast.

På en del porttyper måste hålet i portlåsregeln borras. På 48 mm avständ fran låsets vänstra kant. Borr Ø 5,5 mm.

Fixera bowdenwiren på portanslutningskonsolen (F) och på mittschareren (G) med befastningsdelarna (E) som medfoljer.

Man bör välja det kortaste avständet mellan lopsläde och portlås.

Sà rakt som möjglipt.

Observera:

Med justeringsskruven (C) ställer man in bowdenwiren sä att låsets motvinkel pressas mot laset!

Porttyp: takskjutport, nodfrikoppling Special 302, art.-nr. 564 453, l\sutforande utan l\sregel pa sidan.

(Bilden visar lásutfɔrandet invändigt høger)

Ta bort inre porthandtaget (A) och lassängen (B) fran portlaset (fyrkantstift) och skruva pa hällvinkeln (D) pa lashuset. Använd laset'skruv (C) harfor.

Korta ev. bowdenwiren och fasta den pa hallvinkeln med justeringsskruv (E).

Skjut lassangen (B) och frikopplingsspaken (F) pa fyrkantstiften.

For skruvnippelns sexkantskruv (G) genom frikopplingsspaken (F) enligt illustration.

Dra stallinan genom skruvnippelns hal och skruva fast. Satt pa handtaget igen och skruva pa det.

Fixera bowdenwiren på portanslutningskonsolen (I) och mittgangjärnen (J) med befästningsdelarna (H) som medfoljer.

Det kortaste avstandet mellan lopsladen och portlaset bor valjas.

Undvik tränga kurvor.

Observera:

Stall in bowdenwirenutan spelrummedjusteringsskruven(E).

Observera:

Den platta lopsladens roda plastskjutelement (ill. 1c, position E) bör vara tillbakasatt i sitt framre driftläge (symbol 'laset stängt'). Se också punkt 7.

Porttyp: ej ustvängande vipport, nödfrikoppling Special 301, art.-nr.: 564 452

Byt ut det inre porthandtaget och skruva fast kontralagret (A) med en platskruv 4,2 x 9,5 pa Iasladans (B) högra sida. Hos en del portfabrikat maste halet for kontrolagrets feste borras.

Avstand: 60 mm ovanfor handtagets mitt. Borr 3,5 mm. Korta ev. bowdenwiren och fask den på kontralagret med regleringsskruven (C).

Ta av skruvnippeln (D), skjut linan genom borrhålet på det inre handtaget och skjut sedan på skruvnippeln ingen under handtaget och skruva fast den.

Fixera bowdenwiren (E) pa portbladet medelst tva klamoglor (F).

Undvik trangakurvor.

Observera:

Stall in bowdenwiren utn spelrum medrum regeleringsskruven.

Porttyp:Industriportar(takskjutportar),

Nödfrikoppling Special 315,

Art.-nr.: 46007; 5 m lang

Art.-nr.: 46008; 6 m lang

Art.-nr.: 46009; 7 m lang

Art.-nr.: 46 010; 8 m lang

Skjut pa Iasmotvinkel (A) pa den vänstra portlåsregeln (B). Korta ev. bowdenwiren och skruva fast den pa motvinkel med hjälp av justeringsskruven (C).

For skruvnippelns (D) sexkantskruv bakifran genom portlåsregelns skruvhål och skruvas i den i skruvnippeln.

För stälwiren genom skruvnippeln och skruva fast.

Pá en del portfabrikat maste man själv borra halet i portlåsregeln.

Avstand: 48 mm fran lasetsvanstra sida.

Borr-0: 5,5 mm.

Fixera bowdenwiren med en klamogla (E) pa portanslutningskonsolen (F) och med ytterligare klamoglor pa mittschareren (G). Valj den kortaste strackan fran lopsladen till portlaset.

Sà rakt som möjglipt.

Observera:

Ställ med hjälp av justeringsskruven in bowdenwiren sö att låsets

motvinkel pressas mot laset!

Hur man kortar powdenwiren: (om sā erfordras)

Exakt langd faststalls vid oppnad port.

Drag av andhylsan fran bowdenwiremanteln, drag tillbaka stallinan sa langt som behovs och skar av den yttre manteln pa respektive stalle. Satt pa andhylsan igen. Satt pa skruvnippeln pa stallinan och korta restlinan vid c:a 50 mm.

Tips:

Om man virar isoleringsband om stallinan innan man kapar den, forhindrar man att den splitsas upp.

After avslutad montering och Funktionskontroll måste portlaset lásas. När man behöver nõdfrikopplingen, måste portlaset Först lásas upp. När man har använt nõdfrikopplingen måste man meddelst provkörning kontrollera att porten fungerar med motorigen.

Regeln (ill. 1a / position B), metallspaken (ill. 1b / position B) och forskiljarsliden (ill. 1d / position B) på lopsladen bør vara tillbakasatt i sina bakre driftställning.

Den platta lopsladens roda utlosningsstift (ill. 1C/ position G) bör skjutas tillbaka manuellt i pilrikting.

Symbolerna pa Iopsladens undersidan visar tillstandet som ar for handen enl. ill.:

Porten ar skjiljad fran driften.

• Det rörliga skjutelementets framkant (B) sitter über pilen av symbolen 'Iås ÖPPNA'.

Porten ar kopplad till driften aller sca kopplas till driften automatiskt after nasta portkörning.

• Det rörliga skjutelementets framkant (B) sitter über piles av symbolen 'Iås STÄNG'.

Observera:

Nödfrikopplingens funktionsduglighet bör kontrolleras regelbundet.

- Føringskinneprofil

Kulen (A) trekkes inn i reilen (B).
- Hylsen for BOWDEN-trekket (C) skyves inn i lageret (D) pa forigssleiden.

- Føringskinneprofil

Kulen (A) trekkes inn i metallhendelen (B).
Endehylsen (C) for Bowden-trekket skyves inn i motholdslageret (D) pa forigssleiden.

- Fordingsskinneprofil

Läsutförelse uten sideveis lásereile.

• Forkanten av den bevægelige skyveelement (B) stär over pilen av symbolet 'Lås Åben'.

• Forkanten av den bevægelige skyveelement (B) stared over piled av symbolet 'Lås lukket'.

Bemerk:

Nodfrakoblingens Funktionsduelighed skal kontrolleres regelmessigt.
