BRUKSANVISNING Special 301 MARANTEC

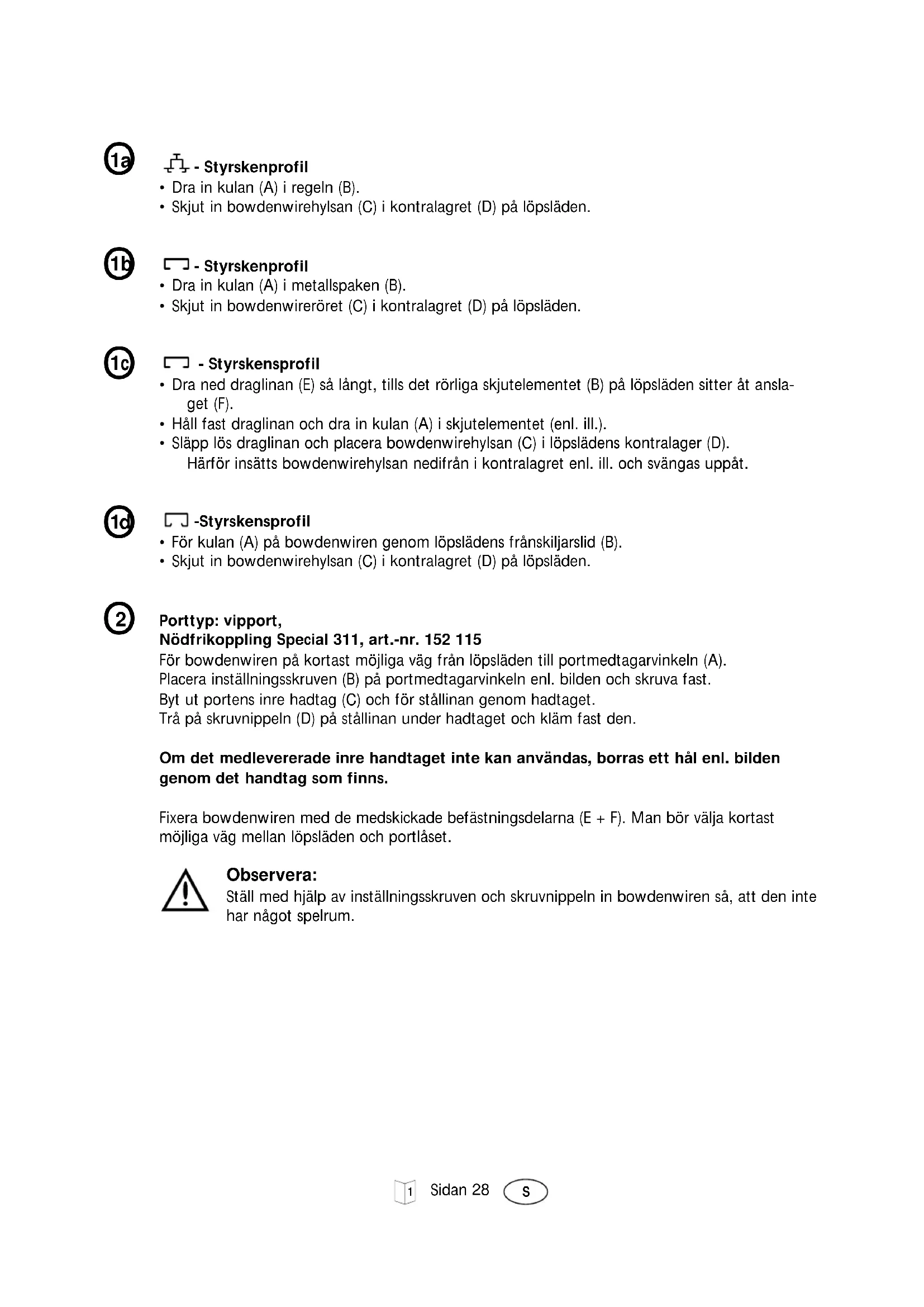

- Dra ned draglinan (E) på längt, tills det rörliga skjutelementet (B) på lopsladen sitter at anslaget (F).
- Hall fast draglinan och dra in kulan (A) i skjutelementet (enl. ill.).
- Slapp lös draglinan och placera bowdenwirehylsan (C) i lopslädens kontralager (D).
Häför insätts bowdenwirehylsan nedifrän i kontralagret enl. ill. och svängas uppät.
Styrskensprofil
- For kulan (A) på bowdenwiren genom lopsladens franskiljarslid (B).
- Skjut in bowdenwirehylsan (C) i kontralagret (D) på lopsladen.
Porttyp: viport,
Nödfrikoppling Special 311, art.-nr. 152 115
For bowdenwiren pa kortast mojliga vag fran lopsladen till portmedtagarvinkeln (A).
Placera inställningsskruven (B) på portmedtagarvinkel enl. bilden och skruva fast.
Byt ut portens inre hadtag (C) och for stallinan genom hadtaget.
Trå på skruvnippeln (D) på ställinan under hadtaget och klám fast den.
Om det medlevererade inre handtaget inte kan anvandas, borras ett hal enl. bildengenom det handtag som finns.
Fixera bowdenwiren med de medskickade befastningsdelarna (E + F) . Man bör valja kortast möjiga vag mellan lopsläden och portlaset.
Observera:
Ställ med hjälp av inställningsskruven och skruvnippeln in bowdenwiren sö, att den inte har nagot spelrum.
Porttyp: takskjutport, nödfrikoppling Special 302, art.-nr.: 564 453
Lásutförande med lásreglar pá sidorna
Skjut pa lasmotvinkel (A) pa den vänstra portlåregeln (B). Korta ev. bowdenwiren och fäst den pa portens motvinkel med justeringsskruven (C).
Skruvnippelns (D) sexkantsskruv fors bakifran genom portlasregels skruvhål och skruvas in i skruvnippeln. For stålwiren genom skruvnippeln och skruva fast.
På en del porttyper måste hålet i portlåsregeln borras. På 48 mm avständ fran låsets vänstra kant. Borr Ø 5,5 mm.
Fixera bowdenwiren på portanslutningskonsolen (F) och på mittschareren (G) med befastningsdelarna (E) som medfoljer.
Man bör välja det kortaste avständet mellan lopsläde och portlås.
Sà rakt som mölligt.
Observera:
Med justeringsskruven (C) ställer man in bowdenwiren sä att låsets motvinkel pressas mot laset!
Porttyp: takskjutport, nodfrikoppling Special 302, art.-nr. 564 453, lasutforande utan lasregel på sidan.
(Bilden visar lásutfɔrandet invändigt høger)
Ta bort inre porthandtaget (A) och lassängen (B) fran portlaset (fyrkantstift) och skruva pa hällvinkeln (D) pa lashuset. Använd laset'skruv (C) harfor.
Korta ev. bowdenwiren och fasta den pa hallvinkeln med justeringsskruv (E).
Skjut lassangen (B) och frikopplingsspaken (F) pa fyrkantstiften.
For skruvnippelns sexkantskruv (G) genom frikopplingsspaken (F) enligt illustration.
Dra stallinan genom skruvnippelns hal och skruva fast. Satt pa handtaget igen och skruva pa det.
Fixera bowdenwiren på portanslutningskonsolen (I) och mittgangjärnen (J) med befästningsdelarna (H) som medfoljer.
Det kortaste avstandet mellan lopsladen och portlaset bor valjas.
Undvik tränga kurvor.
Observera:
Stall in bowdenwirenutan spelrummed justeringsskruven (E).
Observera:
Den platta lopsladens roda plastskjutelement (ill. 1c, position E) bör vara tillbakasatt i sitt främre driftläge (symbol 'laset stängt'). Se också punkt 7.
Porttyp: ej ustvängande vipport, nödfrikoppling Special 301, art.-nr.: 564 452
Byt ut det inre porthandtaget och skruva fast kontralagret (A) med en platskruv 4,2 x 9,5 pa Iasladans (B) högra sida. Hos en del portfabrikat maste halet for kontrolagrets feste borras.
Avstand: 60 mm ovanfor handtagets mitt. Borr 3,5 mm. Korta ev. bowdenwiren och fask den på kontralagret med regleringsskruven (C).
Ta av skruvnippeln (D), skjut linan genom borrhålet på det inre handtaget och skjut sedan på skruvnippeln ingen under handtaget och skruva fast den.
Fixera bowdenwiren (E) pa portbladet medelst tva klamoglor (F).
Undvik trangakurvor.
Observera:
Stall in bowdenwiren utn spelrum medrum regeleringsskruven.
Porttyp:Industriportar(takskjutportar),
Nödfrikoppling Special 315,
Art.-nr.: 46007; 5 m lang
Art.-nr.: 46008; 6 m lang
Art.-nr.: 46009; 7 m lang
Art.-nr.: 46 010; 8 m lang
Skjut pa Iasmotvinkel (A) pa den vänstra portlåsregeln (B). Korta ev. bowdenwiren och skruva fast den pa motvinkel med hjälp av justeringsskruven (C).
For skruvnippelns (D) sexkantskruv bakifran genom portlåsregelns skruvhål och skruvas i den i skruvnippeln.
För stälwiren genom skruvnippeln och skruva fast.
Pá en del portfabrikat maste man själv borra halet i portlåsregeln.
Avstand: 48 mm fran lasetsvanstra sida.
Borr-0: 5,5 mm.
Fixera bowdenwiren med en klamogla (E) pa portanslutningskonsolen (F) och med ytterligare klamoglor pa mittschareren (G). Valj den kortaste strackan fran lopsladen till portlaset.
Sà rakt som möjgli.
Observera:
Ställ med hjälp av justeringsskruven in bowdenwiren sö att låsets
motvinkel pressas mot laset!
Hur man kortar powdenwiren: (om sā erfordras)
Exakt langd faststalls vid oppnad port.
Drag av andhylsan fran bowdenwiremanteln, drag tillbaka stallinan sa langt som behovs och skar av den ytre manteln pa respektive stalle. Satt pa andhylsan igen. Satt pa skruvnippeln pa stallinan och korta restlinan vid c:a 50 mm.
Tips:
Om man virar isoleringsband om stallinan innan man kapar den, forhindrar man att den splitsas upp.
After avslutad montering och Funktionskontroll maste portlaset lasas. När man behöver nödfrikopplingen, maste portlaset Först lasas upp. När man har anvant nödfrikopplingen maste man meddelst provkörning kontrollera att porten fungerar med motorigen.
Regeln (ill. 1a / position B), metallspaken (ill. 1b / position B) och forskiljarsliden (ill. 1d / position B) på lopsladen bør vara tillbakasatt i sina bakre driftställning.
Den platta lopsladens roda utlosningsstift (ill. 1C/ position G) bör skjutas tillbaka manuellt i pilrikting.
Symbolerna pa Iopsladens undersidan visar tillstandet som ar for handen enl. ill.:
Porten ar skjiljad fran driften.
- Det rörliga skjutelementets framkant (B) sitter über pilen av symbolen 'Iås ÖPPNA'.
Porten ar kopplad till driften eller sca kopplas till driften automatiskt after nasta portkörning.
- Det rörliga skjutelementets framkant (B) sitter über piles av symbolen 'Iås STÄNG'.
Observera:
Nödfrikopplingens funktionsduglighet bör kontrolleras regelbundet.
- Føringskinneprofil
Kulen (A) trekkes inn i reilen (B).
- Hylsen for BOWDEN-trekket (C) skyves inn i lageret (D) pa forigssleiden.
- Føringskinneprofil
Kulen (A) trekkes inn i metallhendelen (B).
Endehylsen (C) for Bowden-trekket skyves inn i motholdslageret (D) pa forigssleiden.
- Fordingsskinneprofil
- Forkanten av den bevægelige skyveelement (B) stär over pilen av symbolet 'Lås Åben'.
- Forkanten av den bevægelige skyveelement (B) stared over piled av symbolet 'Lås lukket'.
Bemerk:
Nodfrakoblingens Funktionsduelighed skal kontrolleres regelmessigt.
