Tipo di prodotto	Kit di sblocco manuale per porta da garage
Marca	Marantec
Modello	Special 301
Categoria	Porta da garage
Tipi di porte compatibili	Porte basculanti sporgenti, sezionali, basculanti non sporgenti, sezionali versione industriale
Riferimenti associati	Special 301 (Art. 564452), Special 302 (Art. 564453), Special 311 (Art. 152115), Special 315 (Art. 46007-46010)
Sblocco manuale esterno	Sì, tramite cavo e guaina
Materiali della guaina	Metallo con capsula
Lunghezza cavo disponibile	Fino a 8 m (secondo kit)
Funzioni principali	Sblocco manuale della porta in caso di guasto motore
Manutenzione e controllo	Verificare regolarmente il gioco meccanico e il buono stato del cavo
Sicurezza	Regolazione senza gioco meccanico per evitare agganci accidentali
Pezzi di ricambio inclusi	Cavo, guaina, squadrette, fermacavo, vite di regolazione, morsetto, fissaggi
Adattamento porta sezionale	Richiede foratura di 5,5 mm a 48 mm dal bordo della scatola
Indicatore visivo	Pezzo scorrevole rosso e pittogrammi sul carrello
Compatibilità motore	Carrello di trascinamento standard Marantec
Manuale fornito	Sì, in più lingue

Domande frequenti - Special 301 MARANTEC

Come accorciare la guaina del cavo di sblocco?

Determinare la lunghezza necessaria a porta aperta. Rimuovere la capsula metallica, estrarre il cavo, tagliare la guaina alla lunghezza desiderata, quindi reinserire la capsula e infilare nuovamente il cavo. Bloccare il fermacavo e tagliare il cavo lasciando sporgere circa 50 mm. Utilizzare del nastro adesivo per evitare sfilacciamenti.

Quali tipi di porte sono compatibili con il kit Special 301?

Il kit Special 301 è progettato per porte basculanti non sporgenti (vedere il manuale). Altri kit (Special 302, 311, 315) esistono per porte sezionali, basculanti sporgenti e industriali.

Come regolare lo sblocco per evitare giochi meccanici?

Utilizzare la vite di regolazione (spesso contrassegnata con C) e il fermacavo per tendere il cavo fino a quando non ci sia nessun gioco. Assicurarsi che la squadretta della serratura sia saldamente a contatto con la scatola.

Cosa fare se la maniglia interna fornita non può essere utilizzata?

Se la maniglia fornita non è adatta, forare la maniglia originale secondo lo schema del manuale (pagina corrispondente). Utilizzare un foro di diametro 3,5 mm se necessario.

Come sapere se la porta è sbloccata o bloccata?

Il carrello di trascinamento presenta pittogrammi sul lato inferiore. Il pezzo scorrevole mobile (B) sopra la freccia 'serratura aperta' indica lo sblocco, e sopra 'serratura chiusa' indica il blocco.

È possibile utilizzare il kit su una porta sezionale con serrature laterali?

Sì, per porte sezionali con serrature laterali incorporate, utilizzare il kit Special 302 (Art. 564453). Seguire il manuale per fissare la squadretta sulla traversa di sinistra.

Come eseguire la foratura sulla traversa della serratura se non è preforata?

Per una porta sezionale, praticare un foro di 5,5 mm di diametro a 48 mm dal bordo sinistro della scatola della serratura. Per una porta basculante non sporgente, la foratura si effettua a 60 mm sopra l'asse della maniglia con un diametro di 3,5 mm.

Il kit Special 301 funziona con qualsiasi motore Marantec?

Sì, è compatibile con i carrelli di trascinamento Marantec standard. Il montaggio richiede di inserire il piombo del cavo nella traversa o nel cursore del carrello secondo la forma della guida.

Cosa fare se il cavo si sfilaccia durante il taglio?

Prima di tagliare, avvolgere un nastro adesivo attorno al punto di taglio. Ciò mantiene i fili insieme e evita sfilacciamenti.

Con quale frequenza controllare il sistema di sblocco?

Si consiglia di verificare regolarmente il corretto funzionamento e l'assenza di giochi meccanici. Dopo ogni sblocco, assicurarsi che il pezzo scorrevole torni nella posizione iniziale e che la porta si apra elettricamente.

MANUALE UTENTE Special 301 MARANTEC

I Descrizione di montaggio

Sblocco d'emergenza

S Monteringsanvisning

Nödfrikoppling

N Monteringsveiledning

Nødutkobling

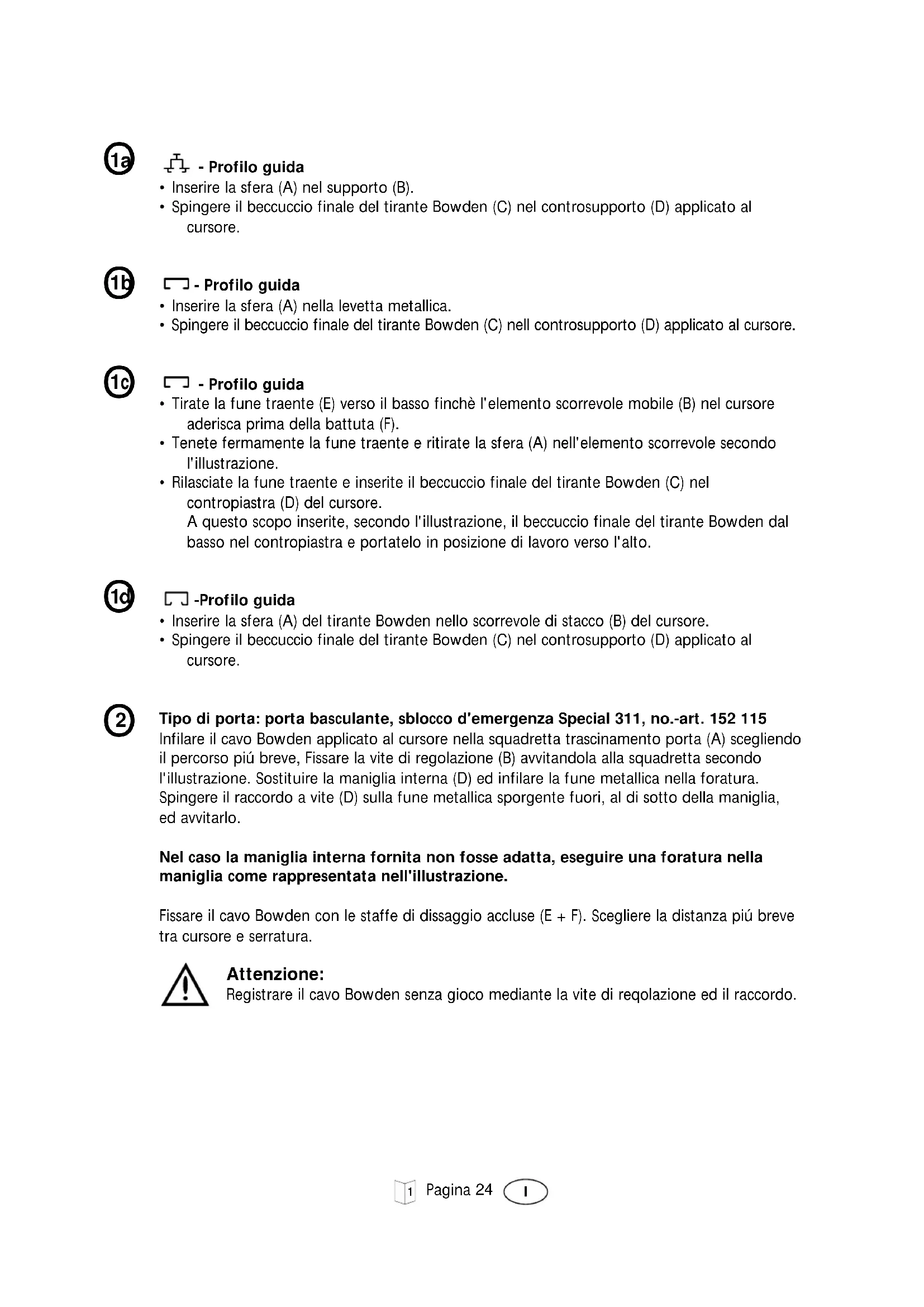

• Inserire la sfera (A) nel supporto (B).
• Spingere il beccuccio finale del tirante Bowden (C) nel controsupporto (D) applicato al cursore.

- Profilo guida

• Inserire la sfera (A) nella levetta metallica.
• Spingere il beccuccio finale del tirante Bowden (C) nell controsupporto (D) applicato al cursore.

- Profilo guida

• Tirate la fune traente (E) verso il basso finché l'elemento scorrevole mobile (B) nel cursore aderisca prima della battuta (F).
• Tenete fermamente la fune traente e ritirate la sfera (A) nelle elemento scorrevole secondo l'illustrazione.
• Rilasciate la fune traente e inserte il beccuccio finale del tirante Bowden (C) nel contropiastra (D) del cursore. A quello scopo inserte, secondo l'illustrazione, il beccuccio finale del tirante Bowden dal basso nel contropiastra e portatelo in posizione di lavoro versuso l'alto.

- Profilo guida

• Inserire la sfera (A) del tirante Bowden dello scorrevole di stacco (B) del cursore.
• Spingere il beccuccio finale del tirante Bowden (C) nel controsupporto (D) applicato al cursore.

Tipodi porta: porta basculante, sblocco d'emergenza Special 311, no.-art. 152 115 Infilare il cavo Bowden applicato al cursore nella squadretta trascinamento porta (A) scegliendo il percorso più breve, Fissare la vite di regolazione (B) avvitandola alla squadretta secondo l'illustrazione. Sostituire la maniglia interna (D) ed infrilare la fune metallica nella foratura. Spingere il raccordo a vite (D) sulla fune metallica sporgente fuori, al di sotto della maniglia, ed avvitarlo.

Nel caso la maniglia interna fornita non fosse adatta, eseguire una foratura nella maniglia comme rappresentata nell'illustrazione.

Fissare il cavo Bowden con le staffe di dissaggio accluse (E + F) . Scegliere la distance più breve tra cursore e serratura.

Attenzione:

Registrarare il cavo Bowden perché gioco mediate la vite di reqlazione ed il raccordo.

Tipodiporta:portasezionale,sbloccod'emergezaSpecial302,no.-art.564453 Versionese serratura con chiavistelli laterali

Spingere il controangolare della serratura (A) lungo il chiavistello sinistro (B). Eventualmente accoriare il tirante Bowden e fissarlo al controangolare con la vite di regolazione (C). Inserire la vite esagonale del raccordo a vite (D) da detro nel foro del chiavistello e avvitarla nel manicotto a vite. Infilare la fune nel manicotto a vite e quindi avvitarlo. In alcuni tipi di portone bisogna eseguire ancora la foratura nel chiavistello a una distance di 48 mm dal bordo sinistro della cassetta della serratura. foro 55~mm

Fissare il tirante Bowden alla staffa di attaco portone (F) e alle cerniere centrali (G) mediante gli acclusi elementi di fissaggio (E) scegliendo la distance più breve tra il cursore e la serratura del portone.

Evitare attorcigliamenti troppo stretti.

Attenzione:

Regolare il tirante Bowden con la vite di regolazione in modo tale che il controangolare della serratura aderisca solidamente alla cassetta della serratura!

Tipodi portone: portone sezionale, sblocco d'emergenza Special 302, no-art. 564 453, versione serratura alla chiavistelli laterali. (Qui raffigurata: serratura disposa all'interno a destra)

( Qui raffigurata: versione serratura disposta all'interno a destra)

Rimuovere la maniglia interna (A) della porta e il chiavistello girevole (B) alla serratura

(spina quadrata) e avvitare la squadretta di supporto (D) sul corpo della serratura utilizzando la vite di fissaggio (C) della serratura.

Eventually accoriare il tirante Bowden e fissarlo alla squadretta di supporto tramite la vite di regolazione (E).

Spingere il chiavistello girevole (B) e la levetta di sblocco (F) sulla spina quadrata.

Infilare la vite esagonale del raccordo a vite (G) nella levetta di sblocco (F) come da illustrazione.

Spingere e avvitare solidamente la fune metallica nel foro del raccordo a vite, mettere nuovamente la maniglia della porta e avvitarla.

Fissare il tirante Bowden alla staffa di attacco portone (I) e alle cerniere centrali (J) mediante gli acclusi elementi di fissaggio (H).

Scegliere la distanza più breve tra il cursore e la serratura.

Evitare attorcigliamenti troppo stretti.

Attenzione:

Regolare il tirante Bowden除去 gioco tramite la vite di regolazione (E).

Attenzione:

L'elemento di scorrimento rosso in plastica (fig. 1c, posizione E) del cursore piatto deve essere riportato, dopo la regolazione del tirante Bowden, nella sua posizione d'esercizio anteriore (simbolo 'serratura chiusa'). Vedereanche punto 7.

Tipodiporta:basculante nondebordante,sblocco d'emergenza Special 301, no.-art.564452

Cambiare la maniglia interna della porta e fissare la contropiastra (A) al lato sinistro della cassetta della serratura (B) con una vite autofilettante 4,2x9,5. In alcuni tipi di porta bisogna eseguire alla foratura di fissaggio per la contropiastra a una distance di 60~mm dal centro della maniglia. foro 3,5mm . Eventualmente accoriare il tirante Bowden e fissarlo alla contropiastra mediana la vite di regolazione (C). Togliere il manicotto a vite (D), infilare la fune nel foro della maniglia interna e rimettere il manicotto a vite sulla fune, al di sotto della maniglia interna, e poi avvitarlo solidamente.

Fissare il tirante Bowden (E) lungo il dato della porta mediate due occhi di chiusura (F). Evitare attorcigliamenti troppo stretti.

Attenzione:

Regolare alla gioco il tirante Bowden con la vite di regolazione.

Tipodi portone:portoni industriali (portoni sectionali)

Sblocco d'emergenza Special 315,

No.-art.: 46007; lunghezza 5 m

No.-art.: 46008; lunghezza 6 m

No.-art.: 46009; lunghezza 7 m

No.-art.: 46 010; lunghezza 8 m

Spingere il controangolare (A) della serratura sul chiavistello

sinistro (B). Eventually, accoriare il tirante Bowden e fissarlo al controangolare con la vite di regolazione (C).

Inserire da dietro la vite esagonale del raccordo a vite (D) nel foro del chiavistello e avvitarla nel relativo raccordo. Infilare la fune metallica del tirante Bowden nel raccordo fillettato e avvitarlo a fondo.

In alcuni tipi di portoni bisogna inoltre eseguire la foratura nel chiavistello.

Distanza: 48 mm dal bordo sinistro della cassetta della serratura.

I foro: 5,5 mm

Fissare il tirante Bowden alla staffa di attacco portone tramite l'occhiello di fissaggio (E) e alle cerniere centrali (G) tramite ulteriori occhielli di fissaggio scegliendo la distanza più breve tra il cursore e la serratura del portone.

Evitare attorcigliamenti troppo stretti.

Per far perfettamente aderire il tirante Bowden possono essere utilizzati及其他 gli occhielli di fissaggio i fili di nylon e i colletti ad incollatura in dotazione.

Attenzione!

Regolare il tirante Bowden con la vite di regolazione in modo tale che il controangolare aderisca solidamente alla cassetta della serratura!

Accorciamento del tirante Bowden: (se necessario)

Stabilire la lunghezza esatta a porta aperta.

Staccare il beccuccio finale alla guaina, estrarre la fune metallica sono ad una lunghezza sufficiente e tagliare la guaina all'apposto punto. Rimettere il beccuccio finale. Rimettere il manicotto a vite sulla fune metallica e accorrciare la parte restante ad una lunghezza di ca. 50~mm

Consiglio:

Prima di tagliare la fune metallica avvolgervi un nastro isolante, per evitare che la funesi sfrangi.

Dopo l'avvenuto montaggio ed il controllo di funzionamento, la serratura della porta deve essere bloccata. In caso di utilizzazione dello sblocco d'emergenza, la serratura deve essere sbloccata. Dop o ave azionato lo sblocco d'emergenza controllare che la porta si azioni motoricamente eseguingo una corsa di prova.

Il chiavistello (fig. 1a / posizione B), la levetta metallica (fig. 1b / posizione B) e lo scorrevole di stacco (fig. 1d /posizione B) applicati al cursore devono essere riportati nella loro precedente posizione d'esercizio.

La spina rosa di sbloccaggio (illustrazione 1 C/posizione G) del cursore piatto dev'essere rispinta manualmente in direzione della frezza.

I symboli (pittogrammi) presenti sulla parte inferiore del cursore, molto lo stato attuale secondo l'illustrazione.

Il portone è separato alla motorizzazione.

• Il bordo anteriore dell'elemento scorrevole movibile (B) si trovava al di sopra della freccia del symbolo 'serratura aperta'.

Il portone è collegato alla motorizzazione oppure verrà collegato automaticamente dopo il prossimo tragitto.

• Il bordo anteriore dell'elemento scorrevole movibile (B) si trovava al di sopra della freccia del symbolo 'serratura chiusa'.

Attenzione!

Controllare regolarmmente il funzionamento dello sblocco d'emergenza.

Styrskenprofil

• Dra in kulan (A) i regeln (B).
• Skjut in bowdenwirehylsan (C) i kontralagret (D) på lopsladen.

Styrskenprofil

• Dra in kulan (A) i metallspaken (B).
• Skjut in bowdenwireroret (C) i kontralagret (D) på lopsladen.

Styrskensprofil
