Special 301 - Garagentor MARANTEC - Kostenlose Bedienungsanleitung

Produkttyp	Kit zur manuellen Entriegelung für Garagentore
Marke	Marantec
Modell	Special 301
Kategorie	Garagentor
Kompatible Torarten	Überkopf-Schwingtore (aussenliegend), Sektionaltore, Überkopf-Schwingtore (innenliegend), Sektionaltore in Industrieausführung
Zugehörige Referenzen	Special 301 (Art. 564452), Special 302 (Art. 564453), Special 311 (Art. 152115), Special 315 (Art. 46007-46010)
Manuelle Auslösung von außen	Ja, über Seil und Mantel
Material des Mantels	Metall mit Kapsel
Verfügbare Seillänge	Bis zu 8 m (je nach Kit)
Hauptfunktionen	Manuelles Entriegeln des Tores bei Motorstörung
Wartung und Kontrolle	Regelmäßig das mechanische Spiel und den guten Zustand des Seils prüfen
Sicherheit	Einstellung ohne mechanisches Spiel, um unbeabsichtigtes Einhaken zu vermeiden
Inbegriffene Ersatzteile	Seil, Mantel, Winkel, Seilklemme, Stellschraube, Klemmverbinder, Befestigungen
Anpassung für Sektionaltor	Erfordert Bohrung von 5,5 mm bei 48 mm vom Gehäuserand
Sichtanzeige	Rotes Gleitteil und Piktogramme am Schlitten
Motorkompatibilität	Standard-Marantec-Antriebsschlitten
Mitgelieferte Anleitung	Ja, in mehreren Sprachen

Häufig gestellte Fragen - Special 301 MARANTEC

Wie kürze ich den Mantel des Entriegelungsseils?

Ermitteln Sie die erforderliche Länge bei geöffnetem Tor. Entfernen Sie die Metallkapsel, ziehen Sie das Seil heraus, schneiden Sie den Mantel auf die gewünschte Länge, setzen Sie die Kapsel wieder auf und fädeln Sie das Seil wieder ein. Blockieren Sie die Seilklemme und schneiden Sie das Seil ab, sodass etwa 50 mm überstehen. Verwenden Sie Klebeband, um Ausfransen zu vermeiden.

Welche Torarten sind mit dem Kit Special 301 kompatibel?

Das Kit Special 301 ist für Überkopf-Schwingtore (innenliegend) ausgelegt (siehe Anleitung). Andere Kits (Special 302, 311, 315) sind für Sektionaltore, Überkopf-Schwingtore (aussenliegend) und Industrietore erhältlich.

Wie stelle ich den Auslöser ein, um mechanisches Spiel zu vermeiden?

Verwenden Sie die Stellschraube (oft mit C markiert) und die Seilklemme, um das Seil so zu spannen, dass kein Spiel vorhanden ist. Stellen Sie sicher, dass der Schlossbügel fest am Gehäuse anliegt.

Was tun, wenn der mitgelieferte Innengriff nicht verwendet werden kann?

Wenn der mitgelieferte Griff nicht passt, bohren Sie den Originalgriff gemäß der Abbildung in der Anleitung (entsprechende Seite). Verwenden Sie bei Bedarf eine Bohrung von 3,5 mm Durchmesser.

Wie erkenne ich, ob das Tor entriegelt oder verriegelt ist?

Der Antriebsschlitten hat auf der Unterseite Piktogramme. Das bewegliche Gleitteil (B) über dem Pfeil 'Schloss offen' zeigt die Entriegelung an, und über 'Schloss geschlossen' die Verriegelung.

Kann das Kit an einem Sektionaltor mit Seitenverriegelungen verwendet werden?

Ja, für Sektionaltore mit integrierten Seitenverriegelungen verwenden Sie das Kit Special 302 (Art. 564453). Befolgen Sie die Anleitung, um den Winkel an der linken Schließplatte zu befestigen.

Wie führe ich die Bohrung an der Schließplatte durch, wenn sie nicht vorgebohrt ist?

Für ein Sektionaltor bohren Sie ein Loch mit 5,5 mm Durchmesser im Abstand von 48 mm vom linken Rand des Schlossgehäuses. Für ein Überkopf-Schwingtor (innenliegend) erfolgt die Bohrung 60 mm über der Griffachse mit 3,5 mm Durchmesser.

Funktioniert das Kit Special 301 mit jedem Marantec-Motor?

Ja, es ist mit den Standard-Marantec-Antriebsschlitten kompatibel. Die Montage erfordert das Einführen des Seilendes in die Schließplatte oder den Gleiter des Schlittens, je nach Form der Führungsschiene.

Was tun, wenn das Seil beim Schneiden ausfranst?

Wickeln Sie vor dem Schneiden ein Klebeband um die Schnittstelle. Das hält die Litzen zusammen und verhindert Ausfransen.

Wie oft muss das Entriegelungssystem überprüft werden?

Es wird empfohlen, regelmäßig die einwandfreie Funktion und die Abwesenheit von mechanischem Spiel zu überprüfen. Stellen Sie nach jeder Auslösung sicher, dass das Gleitteil in die Ausgangsposition zurückkehrt und das Tor elektrisch öffnet.

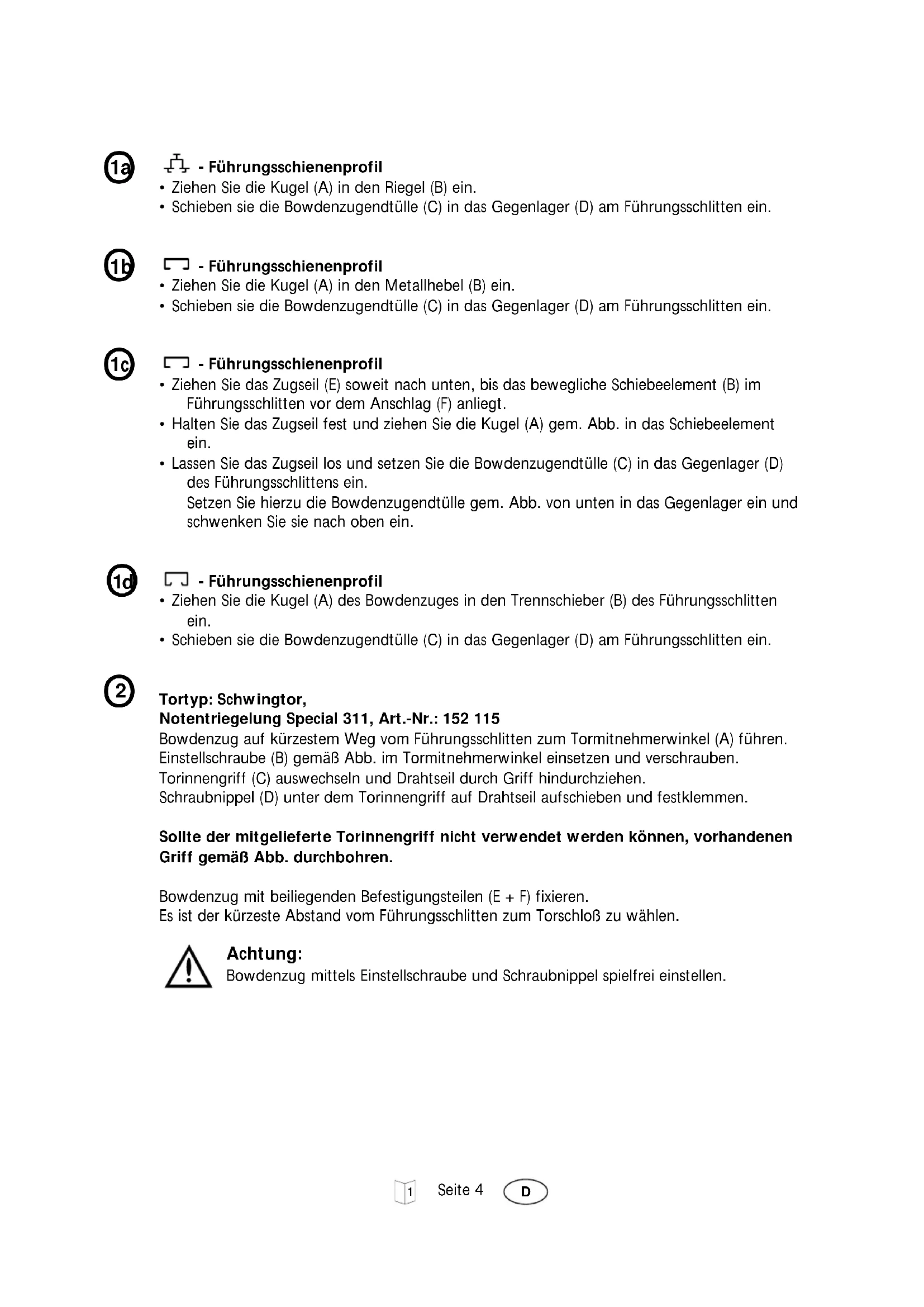

BEDIENUNGSANLEITUNG Special 301 MARANTEC

- Führungsschienenprofil

Ziehen Sie die Kugel (A) in den Riegel (B) ein.
- Schieber sie die Bowdenzugendtülle (C) in das Gegenlager (D) am Führungsschlitten ein.

- Führungsschienenprofil

• Ziehen Sie die Kugel (A) in den Metallhebel (B) ein.
• Schieber sie die Bowdenzugendtülle (C) in das Gegenlager (D) am Führungsschlitten ein.

- Führungsschierenprofil

• Ziehen Sie das Zugseil (E) soweit nach unten, bis das bewegliche Schiebeelement (B) im Führungsschlitten vor dem Anschlag (F) anliegt.
• Halten Sie das Zugseil fest undziehen Sie die Kugel (A) gem. Abb. in das Schiebeelement ein.
• Lassen Sie das Zugseil los und setzen Sie die Bowdenzugendtülle (C) in das Gegenlager (D) des Führungsschlittens ein. Setzen Sie hierzu die Bowdenzugendtülle gem. Abb. von unter in das Gegenlager ein und schwenken Sie sie nach oben ein.

- Führungsschienenprofil

• Ziehen Sie die Kugel (A) des Bowdenzuges in den Trennschieber (B) des Führungsschlitten ein.
• Schieber sie die Bowdenzugendtüle (C) in das Gegenlager (D) am Führungsschlitten ein.

Tortyp: Schwingtor,

Notentriebelung Special 311, Art.-Nr.: 152 115

Bowdenzug auf kürzestem Weg vom Führungsschlitten zum Tormitnehmerwinkel (A) führen.

Einstellschraube (B) gemäß Abb. im Tormitnehmerwinkel einsetzen und verschrauben.

Torinnengriff (C) auswechseln und Drahtseil durch Griff hindurchziehen.

Schraubnippel (D) unter dem Torinnengriff auf Drahtseil aufschieben und festklemmen.

Solle der mitgelieferte Torinnengriff nicht verwendet werden konnen, vorhandenen Griff gemäß Abb. durchbohren.

Bowdenzug mit beiliegenden Befestigungsteilen (E + F) fixieren.

Es ist der kürzeste Abstand vom Führungsschlitten zum Torschloß zu wahlen.

Achtung:

Bowdenzug mittels Einstellschraube und Schraubnippel spielfrei einstellen.

Tortyp: Sektionaltor, Notentriebelung Special 302, Art.-Nr.: 564 453 SchloBausfuhrung mit seitlichen SchloBriegeln

Schloßgegenwinkel (A) auf den linken Torschloßriegel (B) aufschieben. Bowdenzug ggf. kürzen und mit Einstellschraube (C) am Schloßgegenwinkel befestigen.
Sechskantschraube des Schraubnippels (D) von hinten durch die Bohrung des Torschloßriegels führen und in Schraubnippel eindreten. Drahtseil durch Schraubnippel schiben und festschrauben. Bei einigen Torfabrikaten muß die Bohrung im Torschloßriegel noch geobhrt werden. Abstand 48 mm vom linken Schloßkastenrand. Bohr-ø 5,5 mm.

Bowdenzug mit beiliegenden Befestigungsteilen (E) an der Toranschlußkonsole (F) und an den Mittelscharnieren (G) fixieren. Es ist der kürzeste Abstand vom Führungsschlitten zum Torschloß zu wahlen. Enge Windungen vermeiden.

Achtung:

Bowdenzug mit Einstellschraube (C) so einstellen, daß Schloßgegenwinkel fest am Schloßkasten anliegt!

Tortyp: Sektionalter, Notentriebelung Special 302, Art.-Nr.: 564 453 Schloßausführung ohne seitlichen Schloßriegel (gezeigt ist Schloßausführung innen rechts)

Torinnengriff (A) und Schwenkriegel (B) vom Torschloss (Vierkantstift) abnehmer und Haltewinkel (D) auf Schlosskorper aufschrauben. Hierzu die Befestigungsschraube (C) des Schlosses verwenden.

Bowdenzug gegebenenfalls kürzen und mit Einstellschraube (E) am Haltewinkel befestigen. Schwenkriegel (B) und Entriegelungshebel (F) auf den Vierkantstift aufschieben.

Sechskantschraube des Schraubnippel (G), gem. Abb., durch Entriegelungshebel (F) führen. Drahtseil durch Schraubnippelbohrung schiben und festschrauben. Torinnengriff wieder aufsetzen und anschrauben.

Bowdenzug mit beiliegenden Befestigungsteilen (H) an der Toranschlußkonsole (I) und an den Mittelscharnieren (J) fixieren.

Es ist der kürzeste Abstand vom Führungsschlitten zum Torschloß zu wahlen.

Enge Windungen vermeiden.

Achtung:

Bowdenzug mit Einstellschraube (E) spielfrei einstellen.

Tortyp: Nicht ausschwingendes Kipptor, Notentriebelung Special 301, Art.-Nr.: 564 452

Torinnengriff auswechseln und Gegenlager (A) mit einer Blechschraube 4,2 × 9,5 linksseitig an den Schloßkasten (B) anschrauben. Bei einigen Torfabrikaten muß die Befestigungsbohrung für das Gegenlager noch gebohr werden. Abstand 60~mm über Griffmitte. Bohr-ø 3,5mm .

Bowdenzug ggf. kürzen und mit Einstellschraube (C) am Gegenlager befestigen.

Schraubnippel (D) abnehmer, Seil durch Bohrung des Innengriffes führen und Schraubnippel unter dem Innengriff wieder auf Seil aufschieben und festschrauben.

Bowdenzug (E) mit zwei Klemmösen (F) auf dem Torblatt fixieren.

Enge Windungen vermeiden.

Achtung:

Bowdenzug mit Einstellschraube spielfrei einstellen.

Tortyp: Industrietore (Sektionaltore), Notentriegelung Special 315,

Art.-Nr.: 46007; 5 m lang

Art.-Nr.: 46008; 6 m lang

Art.-Nr.: 46009; 7 m lang

Art.-Nr.: 46 010; 8 m lang

Schloßgegenwinkel (A) auf den linken Torschloßriegel (B) aufschieben. Bowdenzug ggf. kürzen und mit Einstellschraube (C) am Schloßgegenwinkel befestigen.

Sechskantschraube des Schraubnippel (D) von hinten durch die Bohrung des Torschloßriegels führen und in Schraubnippel eindrehen. Drahtseil des Bowdenzuges durch Schraubnippelziehen und festschrauben.

Bei einigen Torfabrikaten muß die Bohrung im Torschloßriegel noch geohrt werden.

Abstand: 48 mm vom linken Schloßkastenrand

Bohr-0:5,5mm

Bowdenzug mit einer Klemmose (E) an der Toranschlußkonsole (F) und mit weiteren Klemmösen an den Mittelscharnieren (G) festlegen. Es ist der kürzeste Abstand vom Führungsschlitten zum Torschloß zu wahlen.

Enge Windungen vermeiden.

Zusätzlich zu den Klemmösen konnen für die Anlage des Bowdenzuges am Torblatt die mitgelieferten Nylonbinder und Klebeschellen verwendet werden.

Achtung:

Bowdenzug mittels Einstellschraube so einstellen, daß Schloßgegenwinkel fest am Schloßkasten anliegt!

Kürzen des Bowdenzuges: (falls erforderlich)

Genaue Lange am geoffneten Tor ermitteln.

Endtülle vom Bowdenzugmantel abziehen, Drahtseil welt genug zurückziehen und AuBenmantel an entsprechender Stelle durchtrennen. Endtülle wieder aufschieben. Schraubnippel auf Drahtseil aufstecken und Restlänge auf ca. 50 mm kürzen.

Tip:

Umwickeln Sie das Drahtseil vor dem Durchtrennen mit Isolierband, um ein Spleißen des Seiles zu vermeiden.

Nach erfolgter Montage und Funktionskontrolle muß das Torschloß verriegelt werden.

Wird die Notentriebelung benötigt, so ist erst das Torschloß zu entriegeln.

Nach Benutzung der Notentriegelung durch Probelauf sicherstellen, daß das Tor wieder motorisch bewegt wird.

Der Riegel (Bild 1a / Position B), Metallhebel (Bild 1b / Position B) und der Trennschieber

(Bild 1d / Position B) am Führungsschlitten ⇒ in ihre wichtere Betriebslage zusückgesetzt sein.

Der rote Entriegelungsstift (Bild 1C / Position G) des flachen Führungsschlitten muss manuell in Pfeilrichtung zurückgeschoben werden.

Die auf der Unterseite des Führungsschlittens aufgebrachten Symbole (Piktogramme) zeigen den vorhandenen Zustand gem. Abb. an:

Das Tor ist vom Antrieb getrennt.

• Die Vorderkante des bewegbaren Schiebeelementes (B) steht über dem Pfeil des Symboles 'Schloss auf'.

Das Tor ist mit dem Antrieb verbunden oder wird nach der{nachsten Torfahrt selbst)tig verbunden werden.

• Die Vorderkante des bewegbaren Schiebeelementes (B) steht über dem Pfeil des Symboles 'Schloss zu'.

Achtung:

Die Funktionstüchtigkeit der Notentriebelung ist regelmäßig zu prufen.
