Produkttyp	Manuelles Auslöseset für Garagentor
Marke	Marantec
Modell	Special 304
Kompatibilität	Überkopf-Tore, Sektionaltore, nicht überkopfkippbare Tore
Zugehörige Auslöser-Typen	Special 311, Special 302, Special 301, Special 315
Verfügbare Kabellänge	5 m, 6 m, 7 m, 8 m (je nach Version)
Kabelmaterial	Stahl mit Kunststoffmantel
Hauptkomponenten	Ummanteltes Kabel, Befestigungswinkel, Einstellschraube, Kabelklemme, rotes Gleitstück
Hauptfunktion	Manuelles Entriegeln des Tors bei Stromausfall ermöglichen
Wartung	Regelmäßige Überprüfung des mechanischen Spiels und Nachjustieren der Kabel
Sicherheit	Automatische Verriegelung, manuelle externe Auslösung
Farbe der Kunststoffteile	Rot (Gleitstück)
Mitgeliefertes Zubehör	Befestigungsringe, selbstklebende Führungen, flexible Kabelbinder
Ungefähres Gewicht	0,5 kg
Reparierbarkeit	Ersatzteile verfügbar (Auslöser, Kabel, Winkel)

Häufig gestellte Fragen - Special 304 MARANTEC

Wie installiere ich das Auslöseset Special 304 an meinem Sektionaltor?

Verwenden Sie für ein Sektionaltor den Auslöser Special 302 (Art.-Nr. 564 453) für Schlösser mit Seitenriegeln. Befestigen Sie den Winkel an der linken Zunge, führen Sie den Mantel über den Schlitten und die mittleren Scharniere und stellen Sie dann die Einstellschraube ohne mechanisches Spiel ein. Lesen Sie den entsprechenden Abschnitt der Anleitung.

Kann ich dieses Set an einem nicht überkopfkippbaren Tor verwenden?

Ja, mit dem Auslöser Special 301 (Art.-Nr. 564 452). Ersetzen Sie den inneren Griff, befestigen Sie den kleinen Winkel am Schlosskasten und führen Sie das ummantelte Kabel hindurch. Stellen Sie die Schraube ein, um das Spiel zu beseitigen.

Wie stelle ich das Kabel ein, um mechanisches Spiel zu vermeiden?

Verwenden Sie die Einstellschraube am Winkel. Drehen Sie sie hinein oder heraus, bis das Kabel ohne Spiel gespannt ist. Die Kabelklemme unter dem Griff ermöglicht eine Feineinstellung. Stellen Sie sicher, dass der Winkel fest anliegt.

Welche Kabellänge wird für mein Tor benötigt?

Die Länge hängt von der Torhöhe ab. Messen Sie den Abstand zwischen Schlitten und Schloss. Die verfügbaren Versionen sind 5 bis 8 Meter lang. Wählen Sie die nächstgelegene und schneiden Sie ggf. den Überschuss ab.

Wie kürze ich den Mantel und das Kabel?

Entfernen Sie die Metallkappe vom Mantel, ziehen Sie das Kabel heraus, schneiden Sie den Mantel auf die gewünschte Länge. Setzen Sie die Kappe wieder auf, führen Sie das Kabel wieder ein. Verwenden Sie die Kabelklemme, um das Kabel mit 50 mm Überstand zu fixieren. Wickeln Sie Klebeband um die Stelle, bevor Sie schneiden, um Ausfransen zu vermeiden.

Was tun, wenn das rote Gleitstück nicht in die Ausgangsposition zurückkehrt?

Nach manueller Auslösung muss das rote Gleitstück manuell in Pfeilrichtung zurückgeschoben werden. Wenn es nicht zurückkehrt, überprüfen Sie, ob der Antriebsschlitten richtig ausgerichtet und das Kabel nicht blockiert ist.

Wie überprüfe ich die ordnungsgemäße Funktion des Systems?

Nach der Montage verriegeln Sie das Tor und lösen es dann manuell aus. Das Tor muss sich danach elektrisch öffnen lassen. Überprüfen Sie, ob die Schlittenfalle und das Gleitstück in ihre Ausgangsposition zurückkehren. Kontrollieren Sie regelmäßig.

Ist das Set mit allen Marantec-Motormodellen kompatibel?

Das Set Special 304 ist für Marantec-Garagentore konzipiert. Es passt auf Standard-Antriebsschlitten. In der Anleitung finden Sie die Führungsschienenformen (Abbildungen 1a bis 1d), die die Installation beschreiben.

Wie führe ich die manuelle Auslösung von außen durch?

Verwenden Sie für Sektionaltore den Auslöser Special 302 (Außenversion). Entriegeln Sie zuerst das Schloss und aktivieren Sie dann das Auslösesystem. Das rote Gleitstück muss manuell zurückgeschoben werden. Siehe Anleitung Punkt 7.

Wo finde ich Ersatzteile für das Special 304?

Ersatzteile wie Kabel, Mäntel, Winkel und Auslöser (Special 311, 302, 301, 315) sind bei Ihrem Marantec-Händler erhältlich. Verwenden Sie die in der Anleitung genannten Artikelnummern.

BEDIENUNGSANLEITUNG Special 304 MARANTEC

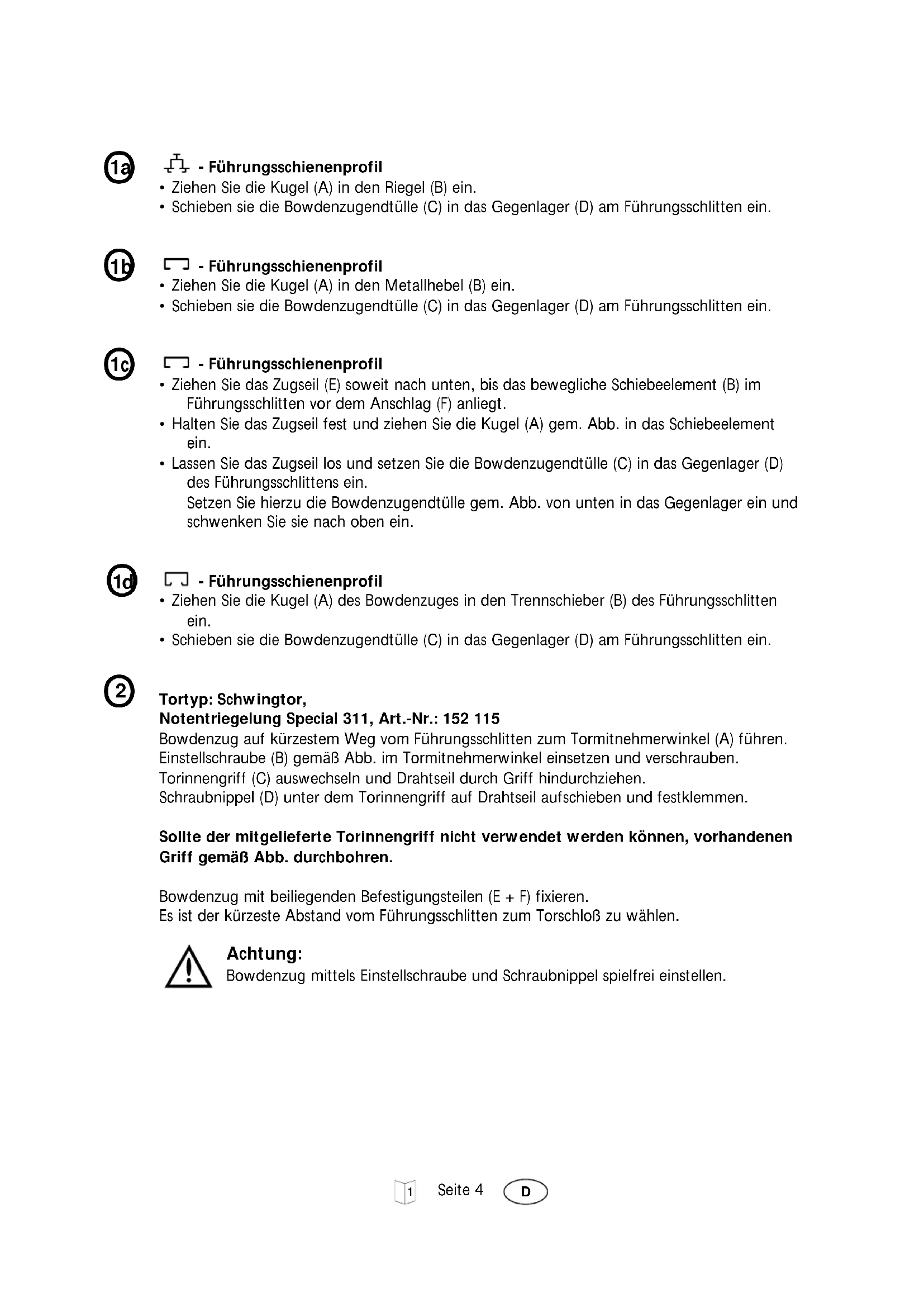

- Führungsschienenprofil

• Ziehen Sie die Kugel (A) in den Riegel (B) ein.
• Schieben sie die Bowdenzugendtülle (C) in das Gegenlager (D) am Führungsschlitten ein.

1b

- Führungsschienenprofil

• Ziehen Sie die Kugel (A) in den Metallhebel (B) ein.
• Schieben sie die Bowdenzugendtülle (C) in das Gegenlager (D) am Führungsschlitten ein.

1c

- Führungsschienenprofil

• Ziehen Sie das Zugseil (E) soweit nach unten, bis das bewegliche Schiebeelement (B) im Führungsschlitten vor dem Anschlag (F) anliegt.
• Halten Sie das Zugseil fest und ziehen Sie die Kugel (A) gem. Abb. in das Schiebeelement ein.
• Lassen Sie das Zugseil los und setzen Sie die Bowdenzugendtülle (C) in das Gegenlager (D) des Führungsschlittens ein.
  Setzen Sie hierzu die Bowdenzugendtülle gem. Abb. von unten in das Gegenlager ein und schwenken Sie sie nach oben ein.

1d

- Führungsschienenprofil

• Ziehen Sie die Kugel (A) des Bowdenzuges in den Trennschieber (B) des Führungsschlitten ein.
• Schieben sie die Bowdenzugendtülle (C) in das Gegenlager (D) am Führungsschlitten ein.

②

Tortyp: Schwingtor, Notentriegelung Special 311, Art.-Nr.: 152 115

Bowdenzug auf kürzestem Weg vom Führungsschlitten zum Tormitnehmerwinkel (A) führen. Einstellschraube (B) gemäß Abb. im Tormitnehmerwinkel einsetzen und verschrauben. Torinnengriff (C) auswechseln und Drahtseil durch Griff hindurchziehen. Schraubnippel (D) unter dem Torinnengriff auf Drahtseil aufschieben und festklemmen.

Sollte der mitgelieferte Torinnengriff nicht verwendet werden können, vorhandenen Griff gemäß Abb. durchbohren.

Bowdenzug mit beiliegenden Befestigungsteilen (E + F) fixieren. Es ist der kürzeste Abstand vom Führungsschlitten zum Torschloß zu wählen.

Achtung:

Bowdenzug mittels Einstellschraube und Schraubnippel spielfrei einstellen.

Tortyp: Sektionaltor, Notentriegelung Special 302, Art.-Nr.: 564 453 Schloßausführung mit seitlichen Schloßriegeln

Schloßgegenwinkel (A) auf den linken Torschloßriegel (B) aufschieben. Bowdenzug ggf. kürzen und mit Einstellschraube (C) am Schloßgegenwinkel befestigen.

Sechskantschraube des Schraubnippels (D) von hinten durch die Bohrung des Torschloßriegels führen und in Schraubnippel eindrehen. Drahtseil durch Schraubnippel schieben und festschrauben. Bei einigen Torfabrikaten muß die Bohrung im Torschloßriegel noch gebohrt werden. Abstand 48 mm vom linken Schloßkastenrand. Bohr-ø 5,5 mm.

Bowdenzug mit beiliegenden Befestigungsteilen (E) an der Toranschlußkonsole (F) und an den Mittelscharnieren (G) fixieren.

Es ist der kürzeste Abstand vom Führungsschlitten zum Torschloß zu wählen.

Enge Windungen vermeiden.

Achtung:

Bowdenzug mit Einstellschraube (C) so einstellen, daß Schloßgegenwinkel fest am Schloßkasten anliegt!

Tortyp: Sektionaltor, Notentriegelung Special 302, Art.-Nr.: 564 453 Schloßausführung ohne seitlichen Schloßriegel (gezeigt ist Schloßausführung innen rechts)

Torinnengriff (A) und Schwenkriegel (B) vom Torschloss (Vierkantstift) abnehmen und Haltewinkel (D) auf Schlosskörper aufschrauben. Hierzu die Befestigungsschraube (C) des Schlosses verwenden.

Bowdenzug gegebenenfalls kürzen und mit Einstellschraube (E) am Haltewinkel befestigen. Schwenkriegel (B) und Entriegelungshebel (F) auf den Vierkantstift aufschieben.

Sechskantschraube des Schraubnippel (G), gem. Abb., durch Entriegelungshebel (F) führen. Drahtseil durch Schraubnippelbohrung schieben und festschrauben. Torinnengriff wieder aufsetzen und anschrauben.

Bowdenzug mit beiliegenden Befestigungsteilen (H) an der Toranschlußkonsole (I) und an den Mittelscharnieren (J) fixieren.

Es ist der kürzeste Abstand vom Führungsschlitten zum Torschloß zu wählen.

Enge Windungen vermeiden.

Achtung:

Bowdenzug mit Einstellschraube (E) spielfrei einstellen.

Tortyp: Nicht ausschwingendes Kipptor, Notentriegelung Special 301, Art.-Nr.: 564 452

Torinnengriff auswechseln und Gegenlager (A) mit einer Blechschraube 4,2 x 9,5 linksseitig an den Schloßkasten (B) anschrauben. Bei einigen Torfabrikaten muß die Befestigungsbohrung für das Gegenlager noch gebohrt werden. Abstand 60 mm über Griffmitte. Bohr-ø 3,5 mm. Bowdenzug ggf. kürzen und mit Einstellschraube (C) am Gegenlager befestigen.

Schraubnippel (D) abnehmen, Seil durch Bohrung des Innengriffes führen und Schraubnippel unter dem Innengriff wieder auf Seil aufschieben und festschrauben.

Bowdenzug (E) mit zwei Klemmösen (F) auf dem Torblatt fixieren.

Enge Windungen vermeiden.

Achtung:

Bowdenzug mit Einstellschraube spielfrei einstellen.

Tortyp: Industrietore (Sektionaltore), Notentriegelung Special 315,

Art.-Nr.: 46 007; 5 m lang

Art.-Nr.: 46 008; 6 m lang

Art.-Nr.: 46 009; 7 m lang

Art.-Nr.: 46 010; 8 m lang

Schloßgegenwinkel (A) auf den linken Torschloßriegel (B) aufschieben. Bowdenzug ggf. kürzen und mit Einstellschraube (C) am Schloßgegenwinkel befestigen.

Sechskantschraube des Schraubnippel (D) von hinten durch die Bohrung des Torschloßriegels führen und in Schraubnippel eindrehen. Drahtseil des Bowdenzuges durch Schraubnippel ziehen und festschrauben.

Bei einigen Torfabrikaten muß die Bohrung im Torschloßriegel noch gebohrt werden.

Abstand: 48 mm vom linken Schloßkastenrand

Bohr-ø: 5,5 mm

Bowdenzug mit einer Klemmöse (E) an der Toranschlußkonsole (F) und mit weiteren Klemmösen an den Mittelscharnieren (G) festlegen. Es ist der kürzeste Abstand vom Führungsschlitten zum Torschloß zu wählen.

Enge Windungen vermeiden.

Zusätzlich zu den Klemmösen können für die Anlage des Bowdenzuges am Torblatt die mitgelieferten Nylonbinder und Klebeschellen verwendet werden.

Achtung:

Bowdenzug mittels Einstellschraube so einstellen, daß Schloßgegenwinkel fest am Schloßkasten anliegt!

⑥

Kürzen des Bowdenzuges: (falls erforderlich)

Genaue Länge am geöffneten Tor ermitteln.

Endtülle vom Bowdenzugmantel abziehen, Drahtseil weit genug zurückziehen und Außenmantel an entsprechender Stelle durchtrennen. Endtülle wieder aufschieben. Schraubnippel auf Drahtseil aufstecken und Restlänge auf ca. 50 mm kürzen.

Tip:

Umwickeln Sie das Drahtseil vor dem Durchtrennen mit Isolierband, um ein Spleißen des Seiles zu vermeiden.

⑦

Nach erfolgter Montage und Funktionskontrolle muß das Torschloß verriegelt werden.

Wird die Notentriegelung benötigt, so ist erst das Torschloß zu entriegeln.

Nach Benutzung der Notentriegelung durch Probelauf sicherstellen, daß das Tor wieder motorisch bewegt wird.

Der Riegel (Bild 1a / Position B), Metallhebel (Bild 1b / Position B) und der Trennschieber (Bild 1d / Position B) am Führungsschlitten müssen in ihre hintere Betriebslage zurückgesetzt sein.

Der rote Entriegelungsstift (Bild 1C / Position G) des flachen Führungsschlitten muss manuell in Pfeilrichtung zurückgeschoben werden.

Die auf der Unterseite des Führungsschlittens aufgebrachten Symbole (Piktogramme) zeigen den vorhandenen Zustand gem. Abb. an:

Das Tor ist vom Antrieb getrennt.

- Die Vorderkante des bewegbaren Schiebeelementes (B) steht über dem Pfeil des Symboles 'Schloss auf'.

Das Tor ist mit dem Antrieb verbunden oder wird nach der nächsten Torfahrt selbsttätig verbunden werden.

• Die Vorderkante des bewegbaren Schiebeelementes (B) steht über dem Pfeil des Symboles 'Schloss zu'.

Achtung:

Die Funktionstüchtigkeit der Notentriegelung ist regelmäßig zu prüfen.
