Tipo de producto	Kit de liberación manual para puerta de garaje
Marca	Marantec
Modelo	Special 304
Compatibilidad	Puertas basculantes de resalte, seccionales, basculantes sin resalte
Tipos de disparadores asociados	Special 311, Special 302, Special 301, Special 315
Longitud de cable disponible	5 m, 6 m, 7 m, 8 m (según versión)
Material del cable	Acero con funda plástica
Componentes principales	Cable fundado, escuadras de fijación, tornillo de ajuste, prensacables, pieza deslizante roja
Función principal	Permitir el desbloqueo manual de la puerta en caso de corte eléctrico
Mantenimiento	Verificación regular del juego mecánico y ajuste de los cables
Seguridad	Bloqueo automático, liberación manual exterior
Color de las piezas plásticas	Rojo (pieza deslizante)
Accesorios incluidos	Anillos de fijación, guías autoadhesivas, abrazaderas flexibles
Peso aproximado	0,5 kg
Reparabilidad	Piezas de repuesto disponibles (disparadores, cables, escuadras)

Preguntas frecuentes - Special 304 MARANTEC

¿Cómo instalar el kit de liberación Special 304 en mi puerta seccional?

Para una puerta seccional, use el disparador Special 302 (Art. N° 564 453) para cerradura con pestillos laterales. Fije la escuadra en la placa izquierda, conduzca la funda sobre el carro y las bisagras centrales, luego ajuste el tornillo de ajuste sin juego mecánico. Consulte la sección correspondiente del manual.

¿Puedo usar este kit en una puerta basculante sin resalte?

Sí, con el disparador Special 301 (Art. N° 564 452). Reemplace la manija interior, fije la escuadra pequeña en la caja de la cerradura y pase el cable fundado. Ajuste el tornillo para eliminar el juego.

¿Cómo ajustar el cable para evitar el juego mecánico?

Use el tornillo de ajuste ubicado en la escuadra. Atornille o desatornille hasta que el cable esté tenso sin juego. El prensacables debajo de la manija permite un ajuste fino. Asegúrese de que la escuadra esté firmemente apoyada.

¿Cuál es la longitud de cable necesaria para mi puerta?

La longitud depende de la altura de la puerta. Mida la distancia entre el carro y la cerradura. Las versiones disponibles son de 5 a 8 metros. Elija la más cercana y corte el exceso si es necesario.

¿Cómo acortar la funda y el cable?

Retire la cápsula metálica de la funda, saque el cable, corte la funda a la longitud deseada. Vuelva a colocar la cápsula, vuelva a enfilar el cable. Use el prensacables para bloquear el cable dejando 50 mm de saliente. Envuelva cinta adhesiva antes de cortar para evitar que se deshilache.

¿Qué hacer si la pieza deslizante roja no vuelve a la posición inicial?

Después de la liberación manual, la pieza deslizante (roja) debe ser empujada manualmente en la dirección de la flecha. Si no vuelve, verifique que el carro de accionamiento esté bien alineado y que el cable no esté bloqueado.

¿Cómo verificar el buen funcionamiento del sistema?

Después del montaje, cierre la puerta y luego libere manualmente. La puerta debe poder abrirse eléctricamente después. Verifique que la placa del carro y la pieza deslizante vuelvan a sus posiciones iniciales. Controle regularmente.

¿El kit es compatible con todos los modelos de motores Marantec?

El kit Special 304 está diseñado para puertas de garaje Marantec. Se adapta a los carros de accionamiento estándar. Consulte el manual para las formas de riel guía (ilustraciones 1a a 1d) que describen la instalación.

¿Cómo proceder a la liberación manual desde el exterior?

Para puertas seccionales, use el disparador Special 302 (versión exterior). Primero desbloquee la cerradura, luego active el sistema de liberación. La pieza deslizante roja debe ser retirada manualmente. Consulte el manual punto 7.

¿Dónde encontrar piezas de repuesto para el Special 304?

Las piezas de repuesto como cables, fundas, escuadras y disparadores (Special 311, 302, 301, 315) están disponibles en su distribuidor Marantec. Use los números de artículo mencionados en el manual.

MANUAL DE USUARIO Special 304 MARANTEC

E Instrucciones de Montaje

Desbloqueo de Emergencia

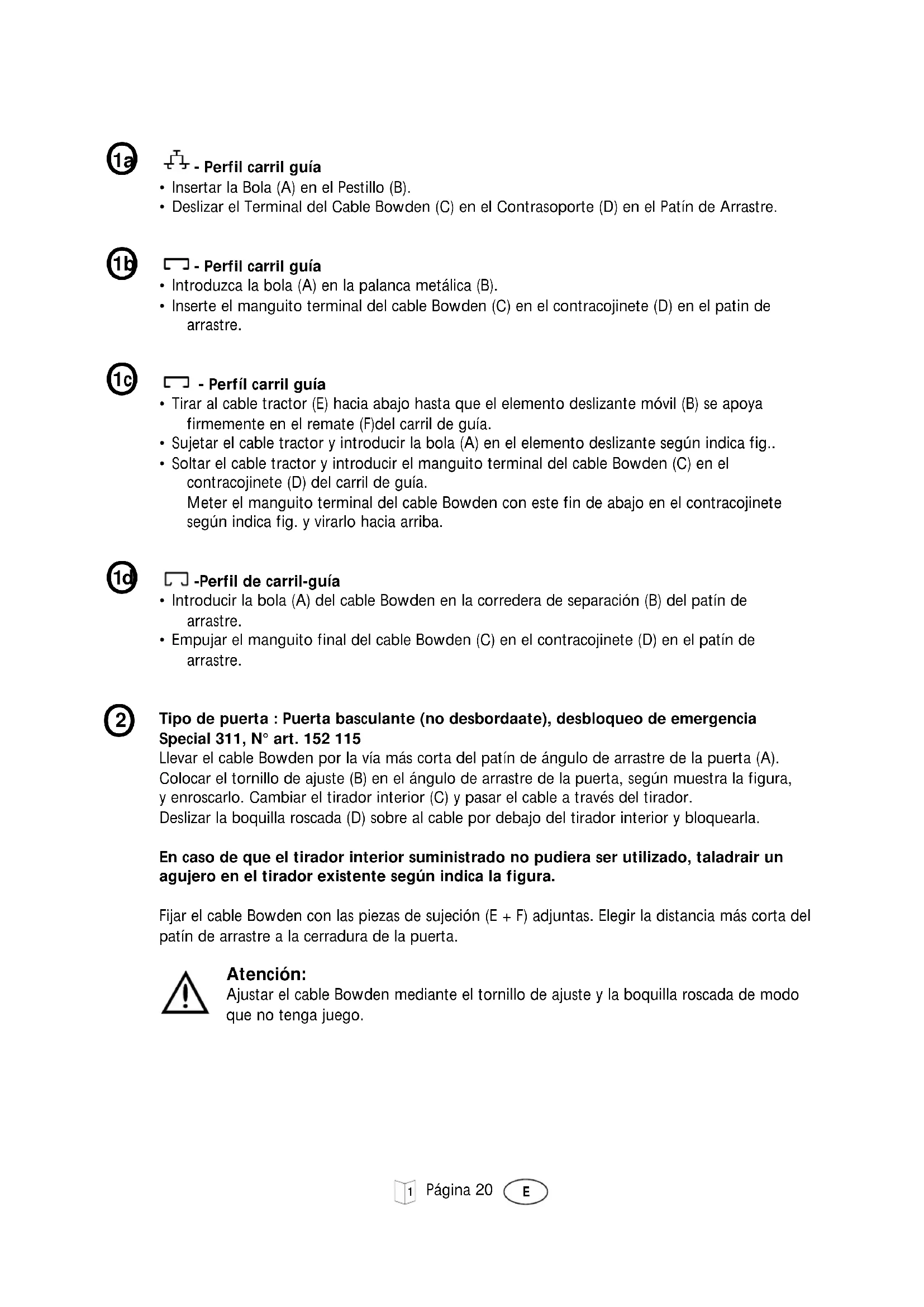

- Perfil carril guía

• Insertar la Bola (A) en el Pestillo (B).
• Deslizar el Terminal del Cable Bowden (C) en el Contrasoporte (D) en el Patín de Arrastre.

- Perfil carril guía

• Introduzca la bola (A) en la palanca metálica (B).
• Inserte el manguito terminal del cable Bowden (C) en el contracojinete (D) en el patin de arrastre.

• Tirar al cable tractor (E) hacia abajo hasta que el elemento deslizante móvil (B) se apoya firmemente en el remate (F)del carril de guía.
• Sujetar el cable tractor y introducir la bola (A) en el elemento deslizante según indica fig..
• Soltar el cable tractor y introducir el manguito terminal del cable Bowden (C) en el contracojinete (D) del carril de guía.
  Meter el manguito terminal del cable Bowden con este fin de abajo en el contracojinete según indica fig. y virarlo hacia arriba.

-Perfil de carril-guía

• Introducir la bola (A) del cable Bowden en la corredera de separación (B) del patín de arrastre.
• Empujar el manguito final del cable Bowden (C) en el contracojinete (D) en el patín de arrastre.

Tipo de puerta : Puerta basculante (no desbordaate), desbloqueo de emergencia Special 311, N° art. 152 115

Llevar el cable Bowden por la vía más corta del patín de ángulo de arrastre de la puerta (A). Colocar el tornillo de ajuste (B) en el ángulo de arrastre de la puerta, según muestra la figura, y enroscarlo. Cambiar el tirador interior (C) y pasar el cable a través del tirador. Deslizar la boquilla roscada (D) sobre al cable por debajo del tirador interior y bloquearla.

En caso de que el tirador interior suministrado no pudiera ser utilizado, taladrair un agujero en el tirador existente según indica la figura.

Fijar el cable Bowden con las piezas de sujeción (E + F) adjuntas. Elegir la distancia más corta del patín de arrastre a la cerradura de la puerta.

Atención:

Ajustar el cable Bowden mediante el tornillo de ajuste y la boquilla roscada de modo que no tenga juego.

Tipo de puerta: Puerta seccional, desbloqueo de emergencia Special 302, N° art. 564 453 Versión de cerradura con pastillos laterales

Deslizar el Angulo opuesto para la Cerradura (A) en el Pestillo izquierdo de la Cerradura (B). En su caso, acortar el Cable Bowden y fijarlo en el Angulo opuesto para la Cerradura mediante el Tornillo de ajuste (C). Pasar el Tornillo hexagonal de la Boquilla roscada (D) desde atrás a través del taladro del Pestillo de la Cerradura y enroscarlo en la Boquilla roscada. Llevar el Cable a través de la Boquilla roscada y atornillarlo.

En algunas marcas de Puerta, es necesario realizar previamente el taladro en el Pestillo de la Cerradura. Distancia 48 mm del borde izquierdo de la Caja de la Cerradura. ø Taladro 5,5 mm.

Fijar el Cable Bowden en la Consola de conexión de la Puerta (F) y en las Bisagras centrales (G) mediante los Herrajes adjuntos (E).

Se ha de elegir la menor distancia posible entre el Patín de Arrastre y la Cerradura de la Puerta.

Evitar espiras estrechas.

Atención:

¡Ajustar el Cable Bowden con el Tornillo de ajuste (C) de modo que el Angulo opuesto para la Cerradura esté aplicado firmemente contra la Caja de la Cerradura!

Tipo de puerta: puerta seccional, desbloqueo de emergencia Special 302, n° art. 564 453, versión de cerradura sin pestillos laterales.

Quitar el tirador interior (A) y la palanca giratoria (B) de la cerradura de puerta (clavija cuadrada) y atornillar los ángulos de sujeción (D) en el cuerpo de la cerradura.

Utilizar para ello el tornillo de fijación (C) de la puerta.

En caso necesario acortar el cable Bowden y sujetarlo con un tornillo de ajuste al ángulo de soporte.

Deslizar la palanca giratoria (B) y la palanca de desbloqueo (F) en la clavija cuadrada.

Pasar el tornillo hexagonal de la boquilla roscada (G) a través de la palanca de desbloqueo (F) según indica la figura.

Deslizar el cable por el taladro de la boquilla roscada y atornillar bien. Poner otravez el tirador interior y atornillarlo.

Fijar el cable Bowden en la consola de conexión de la puerta (F) y en las bisagras intermedias (G) mediante los herrajes adjuntos (H).

Se ha de elegir la menor distancia posible entre el patín de arrastre y la cerradura de la puerta.

Evitar espiras estrechas.

Atención:

¡ Ajustar el cable Bowden con el tornillo de ajuste (E) de modo que no muestre juego!

Atención:

¡ Después del ajuste del cable Bowden el elemento deslizante rojo de material sintético (Figura 1c, posición E) del patín de arrastre plano se tiene que ser puesto detrás en su posición de servicio delantero ( símbolo 'Cerradura cerrada') ! Véase tambien punto 7.

Tipo de puerta: Puerta basculante (no desbordante), desbloqueo de emergencia Special 301, N° art. 564 452

Cambiar el Tirador interior y atornillar el Contrasoporte (A) con un Tornillo para chapa 4,2x9,5 en el lado izquierdo de la Caja de la Cerradura (B). En algunas marcas de Puerta, es necesario realizar previamente el taladro de fijación para el Contrasoporte. Distancia 60 mm por encima del centro del Tirador. ∅ Taladro 3,5 mm. En su caso, acortar el Cable Bowden y fijarlo en el Contrasoporte mediante el Tornillo de ajuste (C).

Retirar la Boquilla roscada (D), pasar el Cable por el taladro del Tirador interior, deslizar la Boquilla roscada nuevamente en el Cable por debajo del Tirador interior y atornillarla.

Fijar el Cable Bowden (E) en la Hoja de la Puerta con dos Armellas de apriete (F). Evitar espiras estrechas.

Atención:

¡Ajustar el Cable Bowden con el Tornillo de ajuste (C) de modo que no tenga juego!

Tipo de puerta: Puertas industriales (puertas seccionales)

Desbloqueo de emergencia Special 315,

Nß art. 46 007; largo 5 m

Nß art. 46 008; largo 6 m

Nß art. 46 009; largo 7 m

Nß art. 46 010; largo 8 m

Deslizar el contraángulo de cerradura (A) sobre el pestillo izquierdo de la cerradura (B).

En su caso, recortar el cable Bowden y fijarlo en el contraángulo de cerradura mediante el tornillo de ajuste (C).

Pasar el tornillo hexagonal de la boquilla roscada (D) desde atrás a través del taladro del pestillo de la cerradura y enroscarlo en la boquilla roscada. Pasar el cable Bowden por la boquilla roscada y atornillarlo.

Fijar el cable Bowden con un ojal de apriete (E) en la consola de conexión para la puerta (F) y con otros ojales de apriete más en las bisagras centrales (G). Se ha de elegir la distancia más corta del patín de arrastre a la cerradura.

Evitar vueltas estrechas

Adicionalmente a los ojales de apriete, se pueden utilizar las sujeciones de nylon y bridas adhesivas suministradas para aplicar el cable Bowden en la hoja de la puerta.

Atención:

¡Mediante el tornillo de ajuste, ajustar el cable Bowden de modo que el contraángulo de la cerradura esté aplicado firmemente en la caja de la cerradura!

Acortar el Cable Bowden (en caso de necesidad):

Determinar la longitud exacta con la Puerta abierta.

Retirar el Terminal del Manguito del Cable Bowden. Retirar suficiente Cable y cortar el Manguito exterior en el punto correspondiente. Volver a colocar el Terminal. Enchufar la Boquilla roscada en el Cable y recortar la longitud restante a aprox. 50 mm.

Consejo:

Antes de cortar el Cable, envolverlo de Cinta aislante para evitar que se abra.

Una vez efectuado el montaje y el control de funcionamiento, la Cerradura de la Puerta se bloquea. En caso de necesitar el Desbloqueo de Emergencia, se ha de desbloquear primero la Cerradura de la Puerta.

Tras cada uso del Desbloqueo de Emergencia, cerciorarse a través de una prueba de marcha que la Puerta vuelve a ser accionada mecánicamente.

El pestillo (Figura 1a/ posición B), la palanca de metal (Figura 1b/ posición B) y la corredera de separación (Figura 1d/ posición B) en el patín de arrastre deben ser devuelto a su posición de servicio trasera.

Hay que empujar la clavija de desbloqueo roja (imágen 1C/ posición G) del carril de guía plano a mano en dirección de la flecha.

Los símbolos aplicados (pictogramas) al lado inferior del carril de guía indican el estado existente según fig. :

La puerta está separado del operador.

- El borde anterior del elemento deslizante móvil (B) se encuentra sobre la flecha del símbolo 'cierre abierto'.

La puerta está unido con el operador o estará unido automáticamente después de la próxima marcha de puerta.

- El borde anterior del elemento deslizante móvil (B) se encuentra sobre la flecha del símbolo 'cierre cerrado'.

Atención:

El funcionamiento del Desbloqueo de Emergencia debe ser comprobado regularmente.

- Profilo guida
