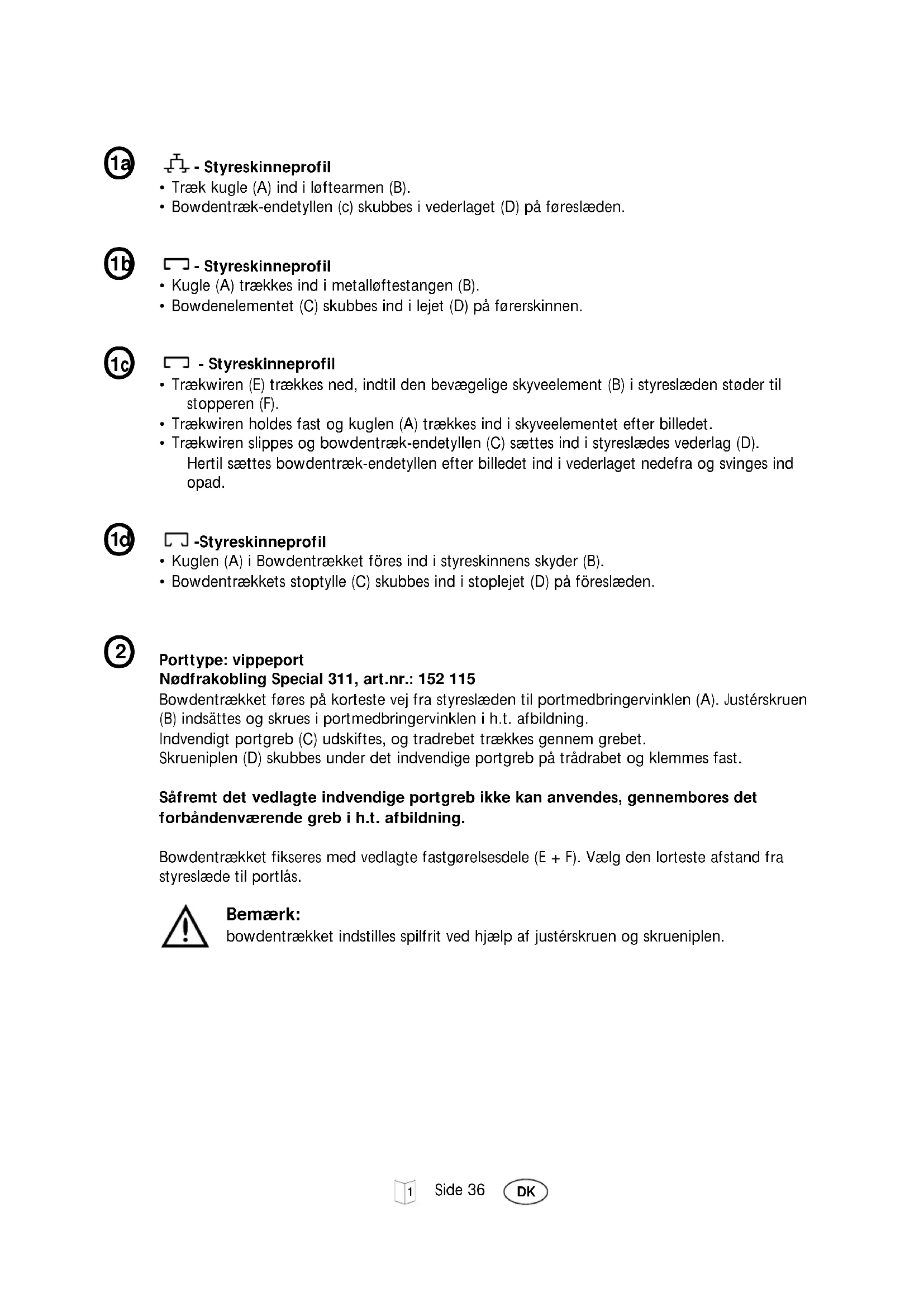

Notice MARANTEC Special 304 - page 36
Vejledningsassistent
Drevet af ChatGPT
Venter på din besked
Produktinformation

Mærke : MARANTEC

Model : Special 304

Kategori : Garageport

Download vejledningen til din Garageport i PDF-format gratis! Find din vejledning Special 304 - MARANTEC og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. Special 304 af mærket MARANTEC.

BRUGSANVISNING Special 304 MARANTEC

  • Træk kugle (A) ind i løftearmen (B).
  • Bowdentræk-endetyllen (c) skubbes i vederlaget (D) på føreslæden. - Styreskinneprofil
  • Kugle (A) trækkes ind i metalløftestangen (B).
  • Bowdenelementet (C) skubbes ind i lejet (D) på førerskinnen. - Styreskinneprofil
  • Trækwiren (E) trækkes ned, indtil den bevægelige skyveelement (B) i styreslæden støder til stopperen (F).
  • Trækwiren holdes fast og kuglen (A) trækkes ind i skyveelementet efter billedet.
  • Trækwiren slippes og bowdentræk-endetyllen (C) sættes ind i styreslædes vederlag (D). Hertil sættes bowdentræk-endetyllen efter billedet ind i vederlaget nedefra og svinges ind opad. -Styreskinneprofil
  • Kuglen (A) i Bowdentrækket föres ind i styreskinnens skyder (B).
  • Bowdentrækkets stoptylle (C) skubbes ind i stoplejet (D) på föreslæden. Porttype: vippeport Nødfrakobling Special 311, art.nr.: 152 115 Bowdentrækket føres på korteste vej fra styreslæden til portmedbringervinklen (A). Justérskruen (B) indsättes og skrues i portmedbringervinklen i h.t. afbildning. Indvendigt portgreb (C) udskiftes, og tradrebet trækkes gennem grebet. Skrueniplen (D) skubbes under det indvendige portgreb på trådrabet og klemmes fast. Såfremt det vedlagte indvendige portgreb ikke kan anvendes, gennembores det forbåndenværende greb i h.t. afbildning. Bowdentrækket fikseres med vedlagte fastgørelsesdele (E + F). Vælg den lorteste afstand fra styreslæde til portlås. Bemærk: bowdentrækket indstilles spilfrit ved hjælp af justérskruen og skrueniplen.

Porttype: Ledhejseport, nødudkobling Special 302, art. Nr. 564 453, låsetype uden sideværts låserigler. (Låsetypen vises indvendig til højre.) Det indvendige portgreb (A) og låsearmen (B) tages af portlåsen (firkantstift) og holdevinklen (D) skrues på låselegemet. Hertil anvendes låsens fastspændingsskrue (C). Bowdenkablet afkortes eventuelt og fæstnes på holdevinkeln med justerskruen (E). Låsearmen (B) og frakoblingsstangen (F) skubbes på firekantstiften. Sekskantskruen og skrueniplen (G) føres gennem frakoblingsstangen (F) i h.t. illustrationen. Wiren skubbes gennem skruenippelboringen og skrues fast. Det indvendige portgreb sættes på igen og skrues fast. Bowdenkablet fikseres med vedlagte fastgørelsesdele på porttilslutningskonsolen (I) og på de mellemste hængsler (J). Vælg den korteste afstand fra styreslæden hen til portlåsen. Undgå stramme viklinger. OBS: Bowdenkablet indstilles med justerskruen (E) uden frigang. OBS: Det røde plastikskydeelement (illustration 1c, position E) på den flade styreslæde skal skubbes tilbage til sin forreste driftsstilling (symbol 'låses til'). Se også nr. 7.

Porttype: sektionsport, Nødfrakobling Special 302, art.nr.: 564 453 Låsetype med sideværts låserigler Portens modvinkel (A) skubbes på portlåsens venstre slå (B). Bowdentrækket afkortes i givet fald og monteres på portens modvinkel med den regulerbare skrue (C). Skruenipplens (D) sekskantskrue føres bagfra gennem portlåsens slå og skrues på skruenipplen. Wiren skubbes gennem skruenipplen og skrues fast. På nogle portfabrikata skal der endnu foretages en boring i portlåsens slå. Afstand 48 mm fra venstre låsekasserand. Bor-ø 5,5 mm. Bowdentrækket fikseres på porttilslutningskonsolen (F) og på de mellemste hængsler (G) med vedlagte monteringsdele. Vælg den korteste afstand fra føreslæden til portlåsen. Undgå stramme viklinger. Bemærk: Bowdentrækket indstilles ved hjælp af den regulerbare skrue således, at låsens modvinkel slutter tæt op ad låsekassen!

Porttype: vippeport, ikke udsvingende Nødfrakobling Special 301, art.nr.: 564 452 Indvendigt portgreb udveksles, og vederlaget (A) skrues fra venstre med en blikskrue 4,2 x 9,5 på låsekassen (B). Ved nogle portfabrikater skal fastgørelsesboringen til vederlaget først bores. Afstand 60 mm over grebets midte. Bor Ø3,5 mm. Om nødvendigt afkortes bowdentrækket, der fastgøres med justérskrue (C) på vederlaget. Skruenipplen (D) tages af, rebet føres gennem det indvendige grebs boring og skruenipplen skubbes igen under det indvendige greb på rebet og fastskrues. Bowdentrækket (E) fikseres med to klemmaller (F) på portbladet. Undgå stramme vindninger. Bemærk: bowdentrækket indstilles spilfrit med justérskruen.

Porttype: Industriporte (sektionsporte) Nödfrakobling Special 315, Art.nr.: 46 007 - 5 m lang Art.nr.: 46 008 - 6 m lang Art.nr.: 46 009 - 7 m lang Art.nr.: 46 010 - 8 m lang Portens modvinkel (A) skubbes ind på portlåsens venstre slå (B). Bowdentrækket afkortes om nödvendigt og monteres på portens modvinkel med justeringsskruen (C). Skrueniplen (D)’s sekskantskrue föres bagfra gennem portlåsens slå og skrues på skrueniplen. Bowdentrækkets wire skubbes gennem skrueniplen og skrues fast. På nogle portfabrikata skal der herudover laves en boring i portlåsens slå. Afstand: 48 mm fra venstre låsekassekant Bor: Ø 5,5 mm Bowdentrækket fæstnes på porttilslutningskonsollen (F) med en krogklemme (E) og på de mellemste hængsler (G) med vedlagte klemmer. Vælg den korteste afstand fra föreslæden til portlåsen. Undgå stramme viklinger. Til fæstningen af Bowdentrækkes på portbladet kan man udover klemmerne anvende de vedlagte nylonbindere og spændebånd. Bemærk: Bowdentrækket instilles ved hjælp af justeringsskruen således at låsens modvinkel slutter tæt op ad låsekassen!

Afkortning af bowdentrækket: (hvis påkrævet) Find frem til den nøjagtige længde ved åbnet port. Endetyllen trækkes af bowdentræk-frakken, wiren trækkes tilstrækkelig langt tilbage og yderfrakken gennemskæres på det givne sted. Endetyllen påsættes igen. Skruenipplen sættes på wiren og restlængden afkortes til ca. 50 mm. Tip: Før gennemskæringen omvinkles wiren med isolerbånd for at forhindre optrevling af rebet.

Efter monteringen og funktionskontrol skal portlåsen låses. Såfremt nødfrakoblingen anvendes, skal portlåsen først frakobles. Er nødfrakoblingen taget i anvendelse, bør man ved en prøvekørsel sikre sig, at porten igen bevæges motorisk. Slåen (illustration 1a / position B), metalløftestangen (illustration 1b / position B) og stopskyder (illustration 1d / position B) på styreslæden skal føres tilbage til sine bageste driftsstilling. Den røde åbningsstift (billede 1C/ position G) av den flade styreslæde må manuelt skyves tilbage i pilens retning. Symbolerne (piktogrammer) som findes på styreslædes underside indikerer følgende tilstande efter billedet: Porten er adskillt fra drevet.

  • Forkanten av den bevægelige skyveelement (B) står over pilen av symbolet 'Lås åben'. Porten er forbundet med drevet eller vil blive forbundet selvstændig efter næste portkørselen.
  • Forkanten av den bevægelige skyveelement (B) står over pilen av symbolet 'Lås lukket'. Bemærk: Nødfrakoblingens funktionsduelighed skal kontrolleres regelmæssigt.
