MODE D'EMPLOI Special 304 MARANTEC

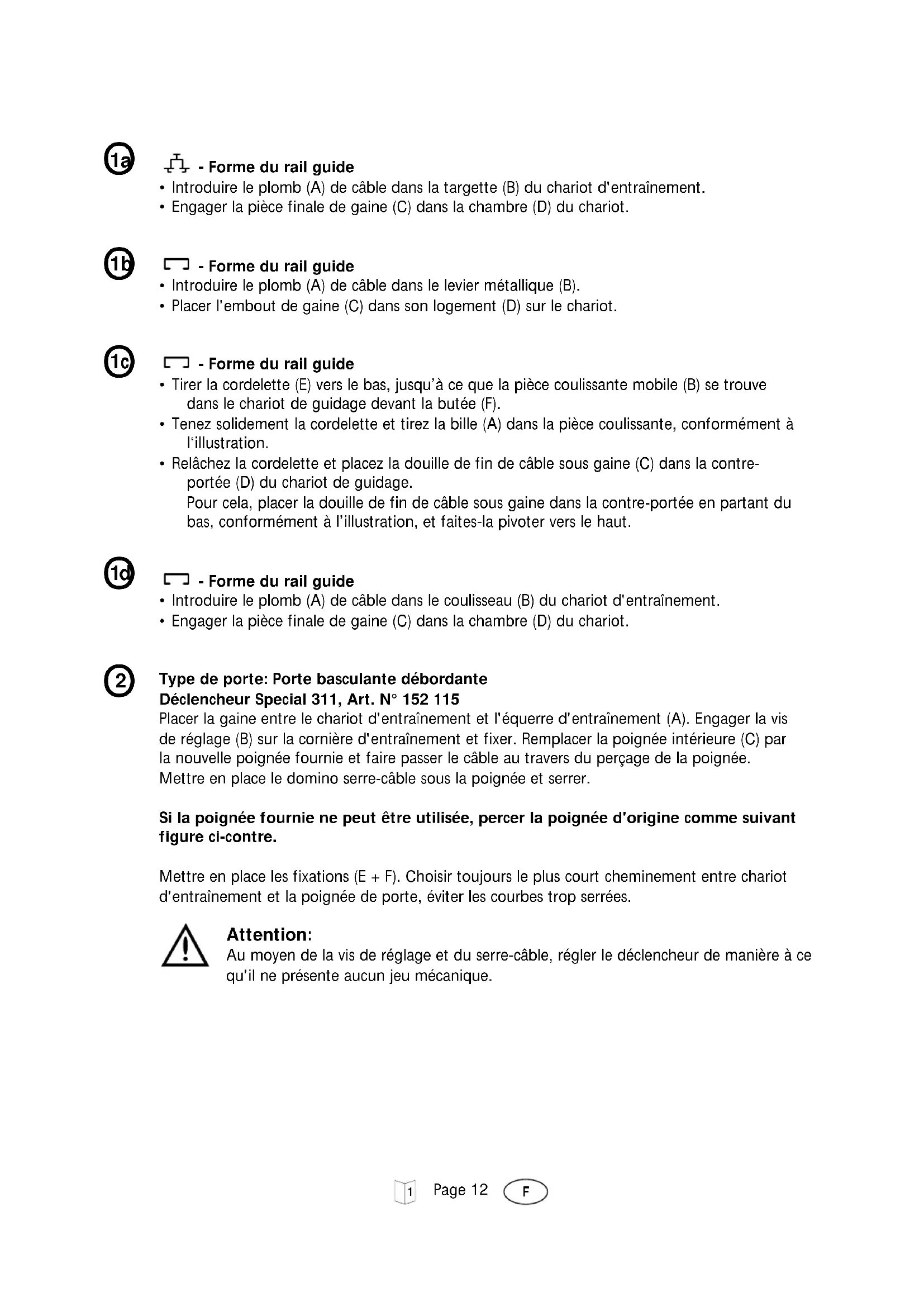

Type de porte: Porte basculante débordante Déclencheur Special 311, Art. N° 152 115 Placer la gaine entre le chariot d'entraînement et l'équerre d'entraînement (A). Engager la vis de réglage (B) sur la cornière d'entraînement et fixer. Remplacer la poignée intérieure (C) par la nouvelle poignée fournie et faire passer le câble au travers du perçage de la poignée. Mettre en place le domino serre-câble sous la poignée et serrer. Si la poignée fournie ne peut être utilisée, percer la poignée d'origine comme suivant figure ci-contre. Mettre en place les fixations (E + F). Choisir toujours le plus court cheminement entre chariot d'entraînement et la poignée de porte, éviter les courbes trop serrées. Attention: Au moyen de la vis de réglage et du serre-câble, régler le déclencheur de manière à ce qu'il ne présente aucun jeu mécanique. - Forme du rail guide

• Introduire le plomb (A) de câble dans la targette (B) du chariot d'entraînement.

• Engager la pièce finale de gaine (C) dans la chambre (D) du chariot. - Forme du rail guide

• Introduire le plomb (A) de câble dans le levier métallique (B).

• Placer l'embout de gaine (C) dans son logement (D) sur le chariot. - Forme du rail guide

• Tirer la cordelette (E) vers le bas, jusqu’à ce que la pièce coulissante mobile (B) se trouve dans le chariot de guidage devant la butée (F).

• Tenez solidement la cordelette et tirez la bille (A) dans la pièce coulissante, conformément à l‘illustration.

• Relâchez la cordelette et placez la douille de fin de câble sous gaine (C) dans la contre- portée (D) du chariot de guidage. Pour cela, placer la douille de fin de câble sous gaine dans la contre-portée en partant du bas, conformément à l’illustration, et faites-la pivoter vers le haut. - Forme du rail guide

• Introduire le plomb (A) de câble dans le coulisseau (B) du chariot d'entraînement.

• Engager la pièce finale de gaine (C) dans la chambre (D) du chariot.

Type de porte: Sectionnelle, déclenchement manuel de l'extérieur Special 302 Art N° 564 453 Version serrure à levier de manoeuvre sans verrous latéraux. (Présentation serrure à sortie droite vu de l'intérieur.) Démonter de la serrur la poignée intérieure (A) ainsi que le levier basculant (B) (goupille quadrangulaire) et visser l'équerre (D) au corps de serrure. Utiliser pour cela la vis de fixation (C ) de la serrure. Si nécessaire, raccourcir la gaine et la fixer sur l'équerre à l'aide de la vis de réglage (E). Faire courir le levier basculant (B) et le levier d'ouvrage (F) sur la goupille quadrangulaire. Mettre en place la vis à six pans du raccord vissé (G) (voir l'illustration) par le levier d'ouvrage. Fair courir le câble par le trou du raccord vissé et fixer. Remplacer la poignee intérieure et visser. Fixer la gaine à l'aide des parts de fixation (H) sur la console d'entraînement (I) et sur les charnières centrales (J). Prévoir le plus court cheminement possible du chariot d'entraînement jusque la serrure en évitant les courbes sérrées. Attention: Ajuster le câble à l'aide de la vis de réglage (E) sans jeu mécanique. Attention: La pièce coulissante plastique rouge (voir illustration 1C, position E) du chariot d'entraînement plat doit être remplacée à sa position de front (symbol 'Serrure fermée'). Voir aussi Point 7.

Type de porte: Sectionelle, Déclencheur Special 302, Art. N° 564 453 Serrure à verrous latéraux incorporés Coulisser l'équerre (A) de serrure sur la targette de gauche (B). Si nécessaire, raccourcir la gaine et la positionner sur l'équerre de serrure à l'aide de la vis de réglage (C). Faire passer la vis à six pans (D) par l'arrière à travers la targette de serrure et la visser dans son téton fileté, puis faire passer le câble à travers le téton et bloquer. Sur certains types de portes, il est nécessaire de percer le trou sur targette de serrure, dans ce cas, prévoir un écartement de 48 mm par rapport au bord gauche du boitier de serrure, diamètre 5,5 mm. Faire courir la gaine à l'aide des fixations (E) sur la console d'entrainement (F) et sur charnières centrales (G). Prévoir le plus court cheminement possible vers la serrure tout en évitant les courbes trop serrées. Attention: Réglage de la vis (C) de manière à ce que l'équerre de serrure soit fermement en applique contre le boitier de serrure.

Type de porte: Basculante non débordante sur l'extérieur Déclencheur Special 301, Art. N° 564 452 Remplacer la poignée intérieure par la nouvelle poignée fournie puis mettre en place la petite équerre (A) et fixer par vis à tôle 4,2 x 9,5 coté gauche directement sur le boîtier de serrure (B). Certains boîtiers de serrure (suivant constructeur) ne disposent pas du pré-perçage de la vis de fixation. Dans ce cas, effectuer le perçage à 60 mm au dessus de l'axe de la poignée. Perçage Ø 3,5 mm. Enlever le domino serre-câble (D) du câble, puis mettre en place le câble gainé avec sa vis de réglage (C) sur l'équerre. Faire passer le câble au travers du perçage de la poignée et remettre en place le domino serre-câble sur le câble directement sous la poignée. Fixer le déclencheur (E) à l'aide des 2 anneaux. Eviter les courbes serrées. Attention: Régler le déclencheur sans jeu mécanique au moyen de la vis de réglage.

Type de porte: Porte sectionnelle version industrie Déclenchement manuel de l'extérieur Special 315 Art N° 46 007; longueur 5 m Art N° 46 008; longueur 6 m Art N° 46 009; longueur 7 m Art N° 46 010; longueur 8 m Mettre en place l'équerre (A) sur la targette de gauche (B) de la serrure. Si nécessaire, raccourcir la gaine et la positionner sur l'équerre à l'aide de sa vis de réglage (C). Introduire par l'arrière le boulon à six pans (D) du serre-câble au travers du perçage de la targette et visser sur la tête du serre-câble. Faire passer le câble au travers de la tête du serre-câble et serrer. Sur certaines portes, il est nécessaire d'effectuer le perçage car non percé d'origine. Distance de l'axe de perçage à partir du bord gauche du boîtier de la serrure 48 mm Ø perçage 5,5 mm. Faire courir la gaine à l'aide des anneaux (E) à fixer sur la partie supérieure du raidisseur de panneau (F) ainsi que sur les charnières centrales (G). Prévoir le plus court cheminement possible vers la serrure tout en évitant les courbes trop serrées. Il est également possible d'utiliser pour fixer la gaine, les guides autocollants ainsi que les colliers flexibles fournis. Attention: Réglage de la vis de manière à ce que l'équerre de serrure soit fermement en applique contre le boîtier de serrure!

Raccourcissement de la gaine (si nécéssaire) Déterminer la longueur de gaine nécessaire porte en position ouverte. Enlever la capsule métallique de la gaine, puis sortir le câble avant de couper la gaine. La coupure réalisée, remettre en place la capsule métallique de gaine puis réenfiler le câble. Mettre en place le serre-câble le bloquer et couper le câble en laissant dépasser 50 mm. Truc: Avant de couper le câble, enrouler une bande adhésive autour du point de coupure pour éviter l'effilochement du câble.

Après montage et contrôle de bon fonctionnement, verrouiller la porte. Pour utiliser le système de déclenchement, il est nécessaire de déverrouiller la serrure au préalable. Après déclenchement, s'assurer par un essai que la porte s'ouvre électriquement à l'aide du moteur. La targette du chariot (illustration 1 a / position B), levier métallique (illustration 1 b / position B) et le coulant (illustration 1 d / position B) du chariot d'entraînement doivent revenir dans ses positions initiales. Le tenon de déverrouillage rouge (image 1C/ position G) du chariot de guidage plat doit être reculé manuellement dans le sens de la flèche. Les symboles placés sur le côté inférieur du chariot de guidage (pictogrammes) indiquent l’état actuel, conformément à l’illustration: La porte est découplée de l’opérateur.

• L’avant de la pièce coulissante mobile (B) se trouve au-dessus de la flèche du symbole 'serrure ouverte'. La porte est reliée à l’opérateur ou elle le sera automatiquement lors du prochain mouvement suivant de la porte.

• L’avant de la pièce coulissante mobile (B) se trouve au-dessus de la flèche du symbole 'serrure fermée'. Attention: Le fonctionnement du système est à contrôler régulièrement.
