Producttype	Handmatig ontgrendelingsset voor garagedeur
Merk	Marantec
Model	Special 304
Compatibiliteit	Opklapdeuren met oversteek, sectionale deuren, opklapdeuren zonder oversteek
Bijbehorende ontgrendelingstypes	Special 311, Special 302, Special 301, Special 315
Beschikbare kabellengte	5 m, 6 m, 7 m, 8 m (afhankelijk van versie)
Kabelmateriaal	Staal met kunststof mantel
Hoofdcomponenten	Omkabelde kabel, bevestigingsbeugels, stelschroef, kabelklem, rood schuifstuk
Hoofdfunctie	Handmatige ontgrendeling van de deur mogelijk maken bij stroomuitval
Onderhoud	Regelmatige controle van mechanische speling en afstelling van kabels
Veiligheid	Automatische vergrendeling, handmatige externe ontgrendeling
Kleur van kunststof onderdelen	Rood (schuifstuk)
Meegeleverde accessoires	Bevestigingsringen, zelfklevende geleiders, flexibele klemmen
Geschat gewicht	0,5 kg
Repareerbaarheid	Reserveonderdelen beschikbaar (ontgrendelaars, kabels, beugels)

Veelgestelde vragen - Special 304 MARANTEC

Hoe installeer ik de ontgrendelingsset Special 304 op mijn sectionale deur?

Voor een sectionale deur gebruikt u de ontgrendelaar Special 302 (Art. Nr. 564 453) voor slot met zijvergrendelingen. Bevestig de beugel op de linker sluitplaat, leid de mantel over de wagen en de middelste scharnieren, en stel de stelschroef af zonder mechanische speling. Raadpleeg het betreffende deel van de handleiding.

Kan ik deze set gebruiken op een opklapdeur zonder oversteek?

Ja, met de ontgrendelaar Special 301 (Art. Nr. 564 452). Vervang de binnengreep, bevestig de kleine beugel op het slotkastje en voer de omkabelde kabel door. Stel de schroef af om speling te elimineren.

Hoe stel ik de kabel af om mechanische speling te voorkomen?

Gebruik de stelschroef op de beugel. Draai de schroef in of uit tot de kabel strak staat zonder speling. De kabelklem onder de greep maakt fijnafstelling mogelijk. Zorg dat de beugel stevig tegen de deur aanligt.

Welke kabellengte heb ik nodig voor mijn deur?

De lengte hangt af van de deurhoogte. Meet de afstand tussen de wagen en het slot. De beschikbare versies zijn 5 tot 8 meter. Kies de dichtstbijzijnde en knip het overschot indien nodig af.

Hoe verkort ik de mantel en de kabel?

Verwijder de metalen dop van de mantel, haal de kabel eruit, knip de mantel op de gewenste lengte. Plaats de dop terug, rijg de kabel er weer door. Gebruik de kabelklem om de kabel vast te zetten met 50 mm uitsteek. Wikkel tape rond de kabel voordat u knipt om rafelen te voorkomen.

Wat moet ik doen als het rode schuifstuk niet terugkeert naar de beginpositie?

Na handmatige ontgrendeling moet het schuifstuk (rood) handmatig in de richting van de pijl worden teruggeduwd. Als het niet terugkeert, controleer dan of de aandrijfwagen goed uitgelijnd is en of de kabel niet geblokkeerd is.

Hoe controleer ik of het systeem goed werkt?

Na montage vergrendelt u de deur en ontgrendelt u handmatig. De deur moet daarna elektrisch kunnen openen. Controleer of de sluitplaat van de wagen en het schuifstuk terugkeren naar hun beginposities. Voer regelmatig controles uit.

Is de set compatibel met alle Marantec motormodellen?

De set Special 304 is ontworpen voor Marantec garagedeuren. Het past op standaard aandrijfwagen. Raadpleeg de handleiding voor de vormen van de geleiderail (afbeeldingen 1a tot 1d) die de installatie beschrijven.

Hoe voer ik handmatige ontgrendeling van buitenaf uit?

Voor sectionale deuren gebruikt u de ontgrendelaar Special 302 (buitenversie). Ontgrendel eerst het slot, activeer dan het ontgrendelingssysteem. Het rode schuifstuk moet handmatig worden teruggeschoven. Raadpleeg punt 7 van de handleiding.

Waar kan ik reserveonderdelen voor de Special 304 vinden?

Reserveonderdelen zoals kabels, mantels, beugels en ontgrendelaars (Special 311, 302, 301, 315) zijn verkrijgbaar bij uw Marantec dealer. Gebruik de artikelnummers die in de handleiding worden vermeld.

GEBRUIKSAANWIJZING Special 304 MARANTEC

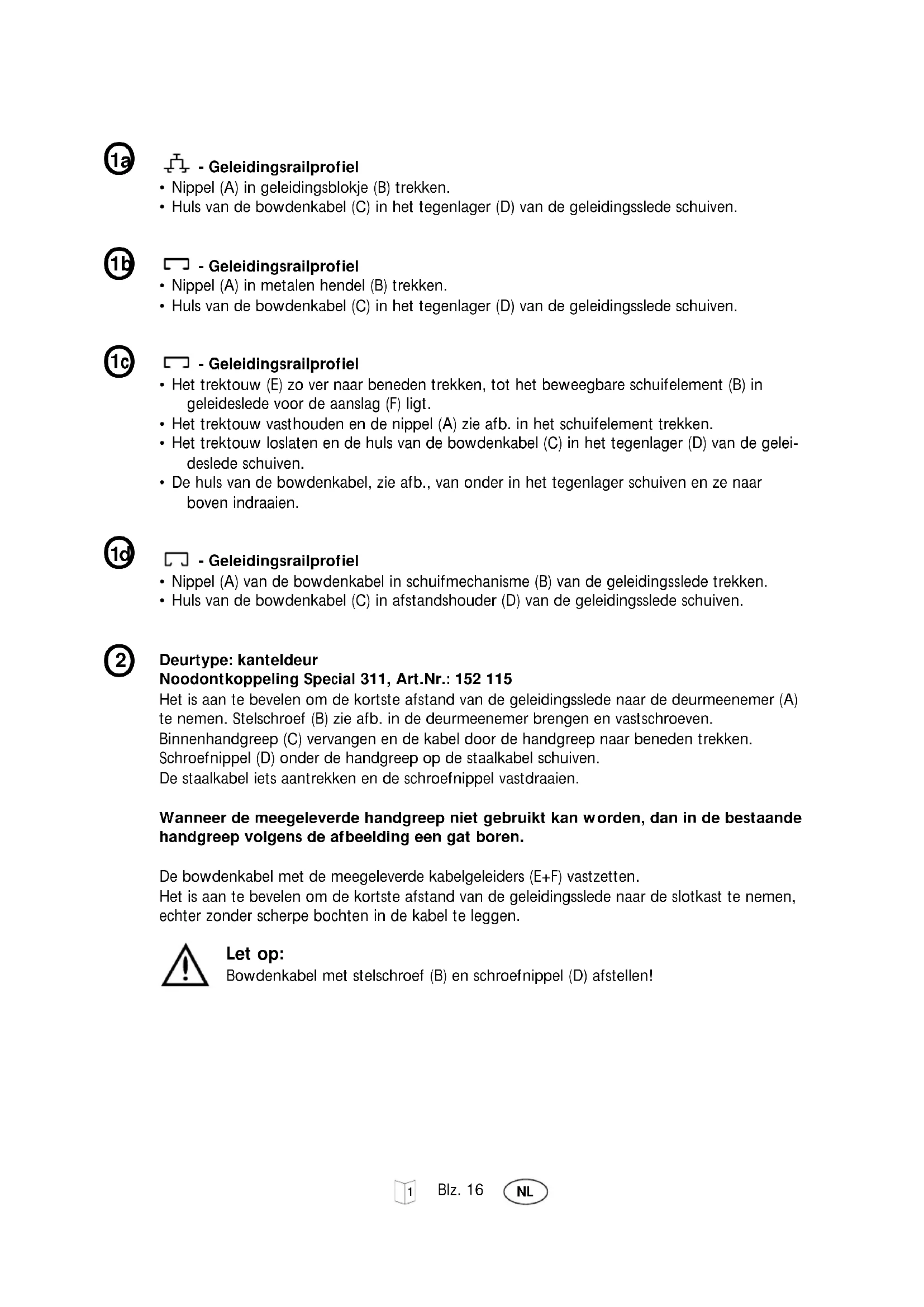

- Geleidingsrailprofiel

• Nippel (A) in geleidingsblokje (B) trekken.
• Huls van de bowdenkabel (C) in het tegenlager (D) van de geleidingsslede schuiven.

- Geleidingsrailprofiel

• Nippel (A) in metalen hendel (B) trekken.
• Huls van de bowdenkabel (C) in het tegenlager (D) van de geleidingsslede schuiven.

- Geleidingsrailprofiel

• Het trektouw (E) zo ver naar beneden trekken, tot het beweegbare schuifelement (B) in geleideslede voor de aanslag (F) ligt.
• Het trektouw vasthouden en de nippel (A) zie afb. in het schuifelement trekken.
• Het trektouw loslaten en de huls van de bowdenkabel (C) in het tegenlager (D) van de geleideslede schuiven.
• De huls van de bowdenkabel, zie afb., van onder in het tegenlager schuiven en ze naar boven indraaien.

- Geleidingsrailprofiel

• Nippel (A) van de bowdenkabel in schuifmechanisme (B) van de geleidingsslede trekken.
• Huls van de bowdenkabel (C) in afstandshouder (D) van de geleidingsslede schuiven.

Deurtype: kanteldeur

Het is aan te bevelen om de kortste afstand van de geleidingsslede naar de deurmeenemer (A) te nemen. Stelschroef (B) zie afb. in de deurmeenemer brengen en vastschroeven.

Binnenhandgreep (C) vervangen en de kabel door de handgreep naar beneden trekken.

Schroefnippel (D) onder de handgreep op de staalkabel schuiven.

De staalkabel iets aantrekken en de schroefnippel vastdraaien.

Wanneer de meegeleverde handgreep niet gebruikt kan worden, dan in de bestaande handgreep volgens de afbeelding een gat boren.

De bowdenkabel met de meegeleverde kabelgeleiders (E+F) vastzetten.

Het is aan te bevelen om de kortste afstand van de geleidingsslede naar de slotkast te nemen, echter zonder scherpe bochten in de kabel te leggen.

Let op:

Bowdenkabel met stelschroef (B) en schroefnippel (D) afstellen!

Deurtype: sectionaaldeur (overheaddeur) Noodontkoppeling Special 302, Art.Nr.: 564 453

Uitvoering slot met zijwaarts bewegende spaninrichting

Koppelstuk (A) aan de linkerzijde van de slotkast ter plaatse van de slotgrendel (B) monteren. Bowdenkabel eventueel iets inkorten en vervolgens met de stelschroef (C) aan het koppelstuk vastzetten.

De zeskantbout van de schroefnippel (D) aan de achterzijde van de slotgrendel door de boring steken en in de schroefnippel draaien. Daarna de staalkabel door de schroefnippel schuiven en vastdraaien. Bij sommige deurfabrikaten moet het gat in de slotgrendel nog aangebracht worden. De afstand is 48 mm vanuit de linkerzijde van de slotkast gemeten.

Boren met staalboor ø 5,5 mm.

De Bowdenkabel met behulp van de kabelklemmen (E) aan de bevestigingskonsole (F) en aan de middenscharnieren (G) vastzetten. Het is aan te bevelen om de kortste afstand van de geleidings-slede naar de slotkast te nemen, echter zonder scherpe bochten in de kabel te leggen.

Let op:

Bowdenkabel met stelschroef (C) zodanig afstellen dat het koppelstuk (A) vast tegen de slotkast aanligt!

Deurtype: Sectionaaldeur, noodontkoppeling Special 302, Art. Nr. 564 453

Uitvoering slot zonder zijwaarts bewegende spaninrichting (Afgebeeld is het slot van binnen uit gezien aan de rechterkant gemonteerd)

Binnenhandgreep (A) en draaigrendel (B) van het slot (vierkantige pin) afnemen en hoekstuk (D) aan de slotkast vastschroeven. Gebruik hiervoor de bevestigingsschroef (C) van het slot.

Bowdenkabel indien nodig inkorten en met de stelschroef (E) aan het hoekstuk bevestigen. Draaigrendel(B) en vergrendelingshevel(F) op de vierkantige pin schuiven.

De zeskantbout van de schroefnippel (G), overeenkomstig de afb, door de vergrendelingshevel (F) steken.

De staalkabel door de schroefnippelboring schuiven en vastschroeven. De binnenhandgreep er weer opzetten en vastschroeven.

Bowdenkabel met bijgeleverde kabelklemmen (H) aan de bevestigingskonsole (I) en aan de middenscharnieren (J) vastzetten.

Kies de kortste afstand van de geleidingsslede naar de slotkast.

Vermijd echter al te scherpe kromming in de kabel.

Let op:

Bowdenkabel met de stellschroef (E) spelingsvrij vastellen!

Let op:

Het rode kunststof schuifelement (afb. 1C, pos. E), van de vlakke geleidingsslede moet na de afstelling van de bowdenkabel naar voren geschoven staan (symbool 'slot dicht'). Zie ook punt 7.

Deurtype: binnen de geveldraaiende kanteldeur Noodontkoppeling Special 301, Art.Nr.: 564 452

Binnenhandgreep vervangen en afstandskonsole (A) met een parker 4,2 x 9,5 aan de linkerzijde van de slotkast (B) vastschroeven. Bij sommige deurfabrikaten moet het gat voor bevestiging van afstandskonsole (A) eerst geboord worden. De afstand is 60 mm boven de binnenhandgreep; vanuit het midden van de handgreep gemeten. Boren met metaalboor ø 3,5 mm. Bowdenkabel eventueel iets inkorten en vervolgens met de stelschroef (C) aan de afstandskonsole vastzetten. Schroefnippel (D) losdraaien en eraf halen. Daarna de staalkabel door het tegenoverliggende gat van de binnenhandgreep trekken en de schroefnippel onder de binnenhandgreep weer op de staalkabel schuiven. De staalkabel iets aantrekken en de schroefnippel vastdraaien.

De bowdenkabel (E) met behulp van twee kabelgeleiders (F) aan de binnenzijde van het deurblad vastzetten. Het is aan te bevelen om de kortste afstand van de geleidingsslede naar de slotkast te nemen, echter zonder scherpe bochten in de kabel te leggen.

Let op:

Bowdenkabel met stelschroef (C) spelingvrij afstellen!

Deurtype: Industriële sektionaaldeur (overheaddeur)

Noodontkoppeling Special 315,

Afstandshouder (A) aan de linkerkant van de slotkast op slotgrendel (B) moteren. Bowdenkabel eventueel iets inkorten en vervolgens met de stelschroef (C) aan de afstandshouder vastzetten. De zeskantbout van schroefnippel (D) van achteren door de boring van de slotgrendel steken en in de schroefnippel draaien. Daarna de staalkabel door de schroefnippel schuiven en vastdraaien.

Bij sommige deurfabrikaten moet het gat in de slotgrendel nog geboord worden.

De afstand is 48 mm vanaf de buitenzijde van de slotkast gemeten en aan de linkerzijde gezien. Boren met staalboor ø 5,5 mm.

De bowdenkabel met behulp van een kabelgeleider (E) aan de bevestigingsconsole (F) en met andere kabelgeleiders aan de middenschanieren (G) vastzetten.

Het is aan te bevelen om de kortste afstand van de geleidingsslede naar de slotkast te nemen, echter zonder scherpe bochten in de kabel te leggen.

Naast de bovengenoemde kabelgeleiders kan de bowdenkabel ook nog met de meegeleverde kunststof kabelbandjes en plakklemmen aan het deurblad vastgezet worden.

Let op:

Bowdenkabel met stelschroef (C) zodanig afstellen dat de afstandshouder (A) vast tegen de slotkast aanligt!

Inkorten van de bow denkabel (indien nodig).

De juiste lengte vaststellen bij geopende deur.

Huls van de bowdenkabel verwijderen, de staalkabel ver genoeg terugtrekken en de buitenmantel op de juiste lengte doorknippen. De huls weer op het uiteinde van de buitenmantel schuiven. Vervolgens de schroefnippel over de staalkabel op de bowdenkabel schuiven en het overbljvende gedeelte van de staalkabel tot ca. 50 mm inkorten.

Tip:

Om het splijten van de staalkabel te voorkomen, de staalkabel eerst met isolatieband omwikkelen en dan pas doorknippen.

Na de montage en controle van de werking moet het deurslot vergrendeld worden.

Bij gebruik van de noodontgrendeling wordt het deurslot ontgrendeld.

Na gebruik van de noodontgrendeling erop letten dat de deur weer automatisch aangedreven wordt.

De schuif (afb 1a / pos. B), metalen hendel (afb 1b / pos B) en het schuifmechanisme (afb. 1d / pos. 8) dienen dan weer in hun vergrendelingsstand te staan.

De rode ontkoppelings-pin (beeld 1C/ positie G) van de vlakke geleideslede moet manueel in de richting van de pijl teruggeschoven worden.

De symbolen (pictogrammen) aan de onderkant van de geleideslede wijzen op de ingestelde stand zie. afb.:

De deur is ontkoppeld van de aandrijving.

- De voorzijde van het beweegbare schuifelement (B) staat tegenover de pijl van het symbool 'slot open'.

De deur is met de aandrijving verbonden of zal na de volgende deurbeweging weer automatisch verbonden worden.

- De voorzijde van het beweegbare schuifelement (B) staat tegenover de pijl van het symbool 'slot dicht'.

Let op:

Regelmatig controleren of de noodontgrendeling goed functioneert.

Niets uit deze uitgave mag worden verveelvoudigd en/of openbaar gemaakt door middel van druk, fotocopie, microfilm of op welke andere wijze dan ook zonder voorafgaande toestemming van de uitgever.

Technische wijzigingen voorbehouden.
