GEBRUIKSAANWIJZING Comfort 210 MARANTEC

NL Montagehandleiding en gebruiksaanwijzing

Garagedeuraandrijving

Montagehandleiding en gebruiksaanwijzing. ① ⑬

Elektronisch stuurmechanisme 14- ⑦

Verkabelingsschema / schakelschema 18- 19

Handleiding bij storingen 20

Inbedrijfstelling en onderhoud 21

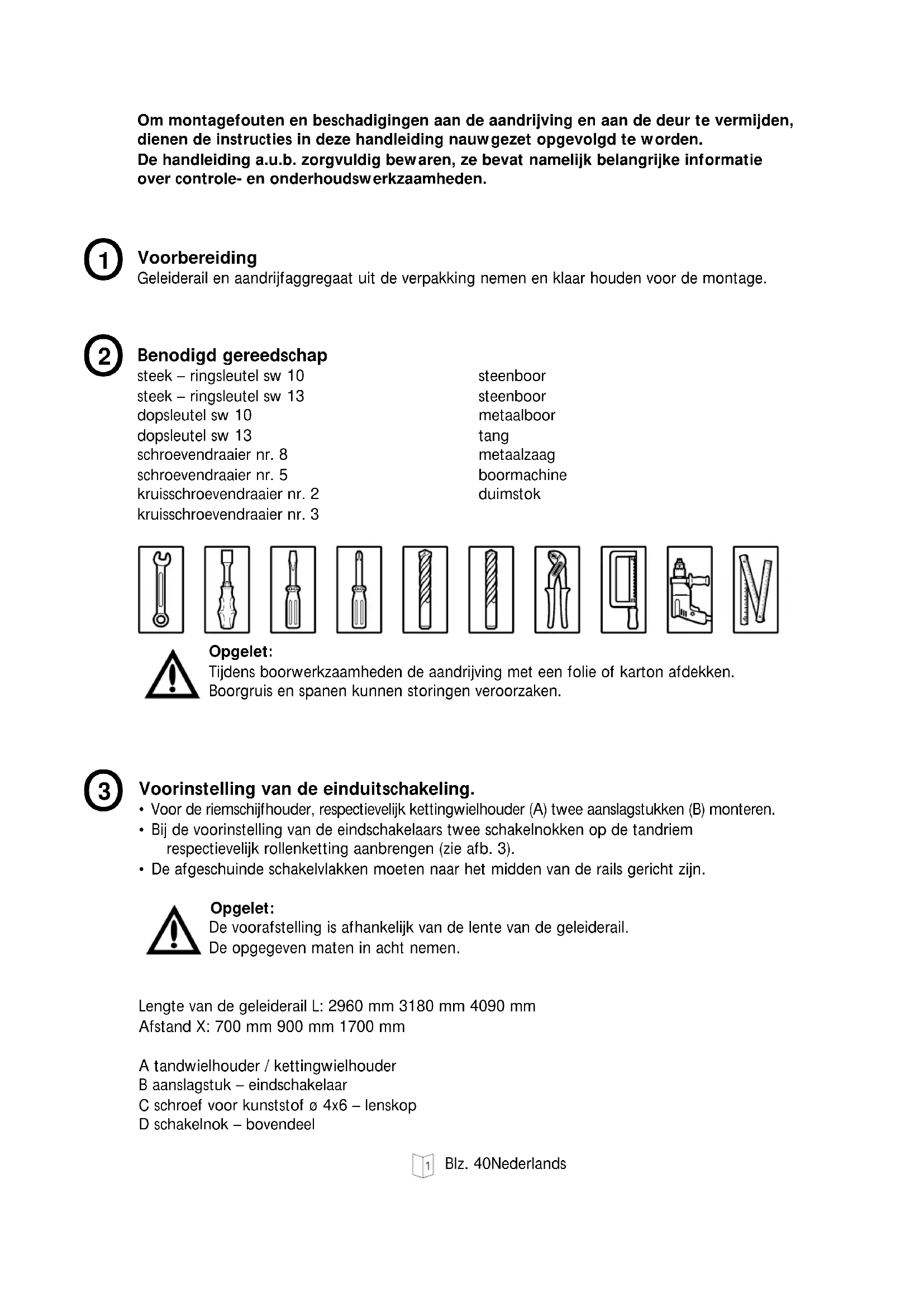

Om montagefouten en beschadigingen aan de aandrijving en aan de deur te vermijden, dienen de instructies in deze handleiding nauw gezet opgevolgd te worden.

De handleiding a.u.b. zorgvuldig bewaren, ze bevat namelijk belangrijke informatatie over controle- en onderhoudswerkzaamheden.

Voorbereiding

Geleiderail en aandrijfaggregaatuit de verpakking nemen en klaar honden voor de montage.

Benodigd gereedschap

steek-ringsleutel sw 10

steek-ringsleutel sw 13

dopsleutel sw 10

dopsleutel sw 13

schroevendraaier nr. 8

schroevendraaier nr. 5

kruisschroevendraier nr. 2

kruisschroevendraaier nr. 3

steenboor

steenboor

metaalboor

tang

metaalzaag

boormachine

duimstok

Opgelet:

Tijdens boorwerkzaamheden de aandrijving met een folie of karton afdekken. Boorgruis en spanen können storingen veroorzaken.

Voorinstelling van de einduitschakeling.

• Voor de riemschijfhouder, respectievelijk hettingwelhouser (A) twee aanslagstukken (B) monteren.
• Bij de voorinstelling van de eindschakelaars twee schakelnokken op de tandriem respectievelijk rollenketting aanbrengen (zie afb. 3).
• De afgeschuinde schakelvlakken要去en hier het midden van de rails gericht zijn.

Opgelet:

De voorafstelling is afhankelijk van de lente van de geleiderail.

De opgegeven maten in acht nemen.

Lengte van de geleiderail L: 2960 mm 3180 mm 4090 mm

Afstand X: 700 mm 900 mm 1700 mm

A tandzielhouser / kettingzielhouser
B aanslagstuk - eindschakelaar
C schroef voor kunststof 4x6 - lenskop
D schakelnok - bovendeel

Eschakelnok - onderste deel

F schroef voor kunststof 3,5x12 - verzonken kop

G tandriemverbinder / kettingverbinder

Opgelet:

Schakelstukken voor tandriem en ketting makee deel uit van het leveringspakket Comfort 210. De benodigde schakelstukken zijn te herkennen aan het profiel langs de binnenkant (tandriemvorm / kettingvorm)

Bij de geleiderail met rollenketting de al voorgemonteerde schakelnok demonteren en meegebruiken.

De geleiderail op de aandrijfkast plaatsen:

• Adapterhuls (A) over de fijnvertande aandrijfas tot aan de aanslag schuiven.
• Geleiderail in de juiste positie op de adapterhulsplaatsen, zijdelings uitrachten en met een lichte druk maar beneden duwen.

Attentie:

Geen geweld gebruiken! Wanner de geleiderail parrallel aan het oppervlak van de aandrijfkast gericht is, dan volstaat een korte rukje aan de ketting of de geleideslede om de geleiderail zonder forceren op de aandrijfkast te schuiven.

Geleiderail met twee klembeugels (C) en vier kruskopschroeven (D) aan de aandrijfkast vastschroeven (zie afb. 4).

Ophangklem op geleiderail aanbrengen.

Funktie en positiebepaling van de ophangklemmen (zie sunt 10)

Montage bevestigingsplaat lately / deurkozijn.

Bevestigingsplaat lately / deurkozijn (A) aan het geleiderail eindhoven (B) vastschroeven. Bevestigingsplaat lately / deurkozijn要去 nog+kunnen draaien.

Garagedeuraandrijving aan een kanteldeur:

• Bevestigingsplaat lately / deurkozijn (A) met geleiderail waterpas bevestigen aan het bovenste gedeelte van het deurkozijn, lately of aan het plafond. Let op: de bovenkant van het deurblad moet ca. 10 mm onder de geleiderail doorgaan als deze zijn hoogste punt bereikt (zie afb. 7 en 11).
• De aandrijying kan zolang met een bok of EVT. een huishoudtrap ondersteund worden om op een later tijdstip aan het plafond op te hangen.
• De twee trekstanghoekjes (B) met het deuraansluitelement (C) verbinden en in het midden en aan de bovenkant van de deur met 4 schroeven vastzetten (metaalboor 5mm gebruiken).
• Trekstang (D) met stift (F) in de geleideslede (E) plaatsen en 2 kunststof-schroeven vastzetten.
• De trekstang met het deuraansluit-element verbinden.

Sloten of grundels op de deur verwijderen of buiten gebruik stellen.

Garagedeuraandrijving aan een sectionaaldeur:

• Bevestigingsplaat lately / deurkozijn (A) met de geleiderail waterpas bevestigen aan het bovenste gedeelte van het deurkozijn, lately of aan het plafond. Let op: de bovenkant van het deurblad moet ca. 10 mm onder de geleiderail doorgaan als deze zijn hoogste punt bereikt (zie afb. 8.1 en 11).
• De aandrijving kan zolang met een bok of EVT. een huishoudtrap ondersteund worden om op een later tijdstip aan het plafond op te hangen.

• De wee trekstanghoekjes (B) met het deuraansluitelement (C) verbinden en in het midden en aan de bovenkant van de deur met 4 schroeven vastzetten (zie afb. 8.1). Metaalboor 5 mm .

• De aandrijving kan, indien nodig, tot 200mm uit het midden gemonteerd worden.

• Bij houten sectionaaldeuren de houtschroeven 05 × 35 ~mm gebruiken. Boor 3mm.

• Twee zelftappende schroeven (D) zover in het deuraansluitelement draaien, tot de uiteinden van de schroeven gegen het deurblad aanliggen

• Trekstang (E) met stift (G) in de geleideslede (F)plaatsen en met twee schroeven vastzetten.

• De trekstang en trekstanghoekjes verbinden (zie afb. 8.1).

Sloten of fremds op de deur verwijderen of buiten gebruik stellen.

Attentie:

Voor große en zware sectionaaldeuren bijkomend de deuraansluitconsole Special 111 gebruiken, Art.-nr. 47 574 (zie afb. 8.2).

(maakt geen deel uit van het leveringspakket).

Garagedeuraandrijving aan een binnen de gevel draaiende kanteldeur:

Curvenarm Special 102, Art.nr. 564 865 en fotocel-set Special 606, Art.nr. 47 816 zijn hierbij vereist (maken geen deel UIT van het leveringspakket Comfort 210)

Voor de montage van de aandrijving, alle grendels van de deur buiten Working stellen of demonteren.

• Bevestigingsplaat lately / deurkozijn (A) met de geleiderail waterpas bevestigen aan het bovenste gedeelte van het deurkozijn, lately of aan het plafond. Let op: de bovenkant van het deurblad moet ca. 10 mm onder de geleiderail doorgaan als deze+zijn hoogste punt bereikt (zie afb. 9 en 11).
• De aandrijving kan zolang met een bok of EVT. een huishoudtrap ondersteund worden om op een later tijdstip aan het plafond op te hangen.

Montage van de curvenarm:

• Hoekprofiel (B) met behulp van 6plaatschroeven aan de bovenkant van het deurblad vastschroeven (boor 05mm ).
• Het midden van het hoekprofiel moet in lijn liggen met het midden van de geleiderail.
• De curvenarm (C) in het hoekprofiel (B) steken en met twee hoekprofielen (D) op het verstevigingsprofiel (E) van het deurblad vastschroeven.

Voorboren met een metaalboor 5mm in het verstevigingsprofil (4 x)

Voorboren met een metaalboor 7mm in de curvenarm (2x)

• De hoekprofielen worden met twee schroeven M6 x 10 en met de bijbehorende zeskantmoeren aan de curvenarm vastgezet.
• Schuifstang (G) met stift (J) in de geleideslede (F) vastzetten en met 2 kunstof schroeven vastzetten.
• De deur helemaal openen.
  Schuifstang met de curvenarm (C) verbinden.
  Aangegeven maten aanhonden.

Door de geleiderrail te latent zakken en door het uit elkaar schuiven van de schuifstang worden de openingsshoogte van de deur groter. De schuifstang mag slechts zover uit elkaar getrokken worden, dat de drukrollen (H) Niet gegen de begrenzingsbauten (I) stoten.

Ophanging andrijfkast:

1 Ophangbeugel (A) aan de aandrijfkast bevestigen (zie afb. 10 en 11).
- De ophangbeugel afhankelijk van de inbouwsituatie verbuigen en indien nodig op de gewenste lenghte afzagen.

Ophanging van de geleiderail:

• Ophangbeugel (A) door de ophangklem (B) schuiven, daarna buigen zoals op het voorbeeld (zie afb. 10).
• Deplaats van het ophangpunt, zoals aangegeven, zi afb. 11.

Bevestigingswijze

• De aandrijfkast met geleiderail zodanig ophangen, dat de top van het deurblad 10 mm onder de geleiderail doorgaat als deze op+zijn hoogste punt is. (zie punt 7, 8 en 9).
• De bevestigingswijze aan het plafond is afhankelijk van de situatie terplaatse (bij gebruik van pluggen de juiste boordiameter en boordiepte in acht nemen).

Gloeilamp

Gloeilamp, E14 (max. 40 Watt) er indraaien.
- De kunststof beschermkap van de lamp vastklikken.
- De borgschroef vastdraaien.

Na het geen van een impuls brandt de lamp ongeveer 3 Minutes.

Attentie:

Voor het verwisselen van de gloeilamp algid de netstekker eruit trekken.

Gloeilampen vallen nicht onder de garantie.

Snelontkoppeling:

• Om de deur van de aandrijving los te koppelen, trekkoord (A) maar beneden trekken.
• De waaropvolgende ontkoppeling is herkenbaar, wanner de voorkant van het rode schuifelement (B) in de geleideslede tegenover dechterste pijl (symbool 'slot open') staat (zie afb. 13).

Attentie:

In ontkoppelde toestand mag de deur alleen met een langzame snelheid bewogen worden!

Om bij het handbediend openen van de deur te voorkomen dat de geleideslede gegen de aandrijfkop komt,要去 de loopweg van de deur met behulp van bijvoorbeeld stootbuffers begrensd worden.

Om de automatische deurbeweging te herstellen, aan de trekkoord trekken en de aandrijving starten.

A LED groen
B LED rood
C Druktoets
D Druktoets
E Testtoets IMPULS; druktoets
F Aansluitklemmen drukknop IMPULS en fotocel
G Aansluitklemmen drukknop STOP
T Zender fotocel
R Ontvanger fotocel
S3 Toets IMPULS
S4 Toets STOP (bij aansluiting brug verwijderen)

Symbolen Betekenis

O

LED brandt Niet

LED brandt

LED knippert

LED knippert snel

groene en rode LED knipperen afwisseled

groene en rode LED knipperen snel afwisselend

Bedrijfstoestand Betekenis

groene LED (A) brandt deur open

rode LED (B) brandt deur dicht

groene LED (A) en roder LED (B) branden deur staat:tussen beide eindposities

geen LED brandt deur is in beweging

Storingsmeldingen Betekenis

groene LED (A) knippert Uitschakelautomaat 'open' snel reageert

rode LED (B) knippert snel Uitschakelautomaat dicht' reageert

groene LED (A) en rode fotocel is nicht aangesloten of defect. LED (B) knipperen snel

groene LED (A) en rode elektronische besturing is defect LED (B) knipperen snel afwisseld.

1. Instelling van de eindpositie 'deur open'

Na het inschakelen van de netspanning bevindt de besturing zich in de bedrijftstoestand.

• De groene en rode LED branden.
• Door op de druktoets P te drukken loopt de deur maar de Vooringestelde eindpositie 'deur OPEN' (zie punt 3).
• De groene LED brandt.
• Als de deur verdier 'OPEN'要去 lopen, dan要去 schakelnok op de hetting of op de tandriem in de pijlichting (A_+) verschoven worden (zie afb. 15.1).
• Indien de leur nicht zover open要去 lopen, dan要去 schakelnok in de pijlichting (B-) verschoven worden.

Attentie:

Bij instelwerkzaamheden aan de schakelnokken要去 de netstekker altijd uit het stopcontact getrokken worden.

2. Instelling van de eindpositie 'deur DICT'

Na het bereiken van de eindpositie 'deur OPEN' en het wederom indrukken van de programmeertoets loopt de deur maar zich vooringestelde eindpositie 'deur Dlicht' (zie punt 3).

• De rode LED brandt.
• Als de deur verdier dicht moet lopen, dan moet de schakelnok op de ketting of op de tandriem (zie afb 15.2), in de pijlichting (A + ) verschoven worden.
• Als de deur nicht zover DICTT要去 lopen, dan要去 schakelnok in de pijlichting (B-) verschoven worden.

A Schakelnok - bovenste gedeelte
B Schakelnok - onderste gedeelte
C Schroef voor kunststofschakelnok 3,5× 12 -verzonken kop

Handzender:

A Batterij-knippercontrollampje
B Drukknop
C Batterijvak -deksel
D Batterij 12v A 23
EProgrammeercontacten

• Voor het verwangen van de batterij, het deksel openen.
• Let erop dat de juiste polen contact make.

F Houder voor de handzender (voor montage aan de muur of aan de zonneklep)

G Zonneklepklem.

Attentie:

Handzender enkel bedieren als zeker gesteld is, dat er zich geen Personen, dan wel voorwerpen in het bewegingsbereik van de deur bevinden.

Handzender buiten bereik van kinderen houden!

Batterijen vallen nicht onder de garantie.

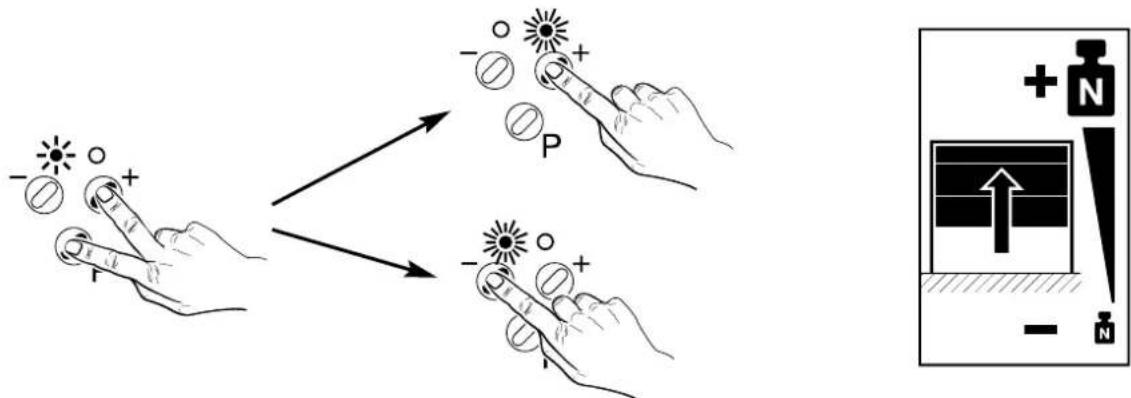

1. Programmering van de uitschakelautomaat 'deur OPEN'

Dit is het instellen van de kracht waarmee de deur maar de eindpositie OPEN loopt, voordat de krachtbegrenzing van de besturing aanspreekt.

• Door geleijktijdig (ca 3 sec.) op de druktoetsen ⊕ en P te drukken worden de programmeermodus 'uitschakelautomaat open' geactiveerd.
• De groene LED begint te knipperen.
• De gewenste kracht met behulp van de toetsen en instellen.

De LED's laten de ingestelde kracht in drie toestanden zien:

groene LED brandt: minimale kracht = stap 1
groene en rode LED branden: kracht tussenstap= stap 2 - 15
rode LED brandt: maximale kracht = stap 16

• Met de programmeertoets P in het geheugen vastleggen.

De uitschakelautomaat zo gevoelig möglichk instellen (max. 150 N aan de bovenkant van de deur)

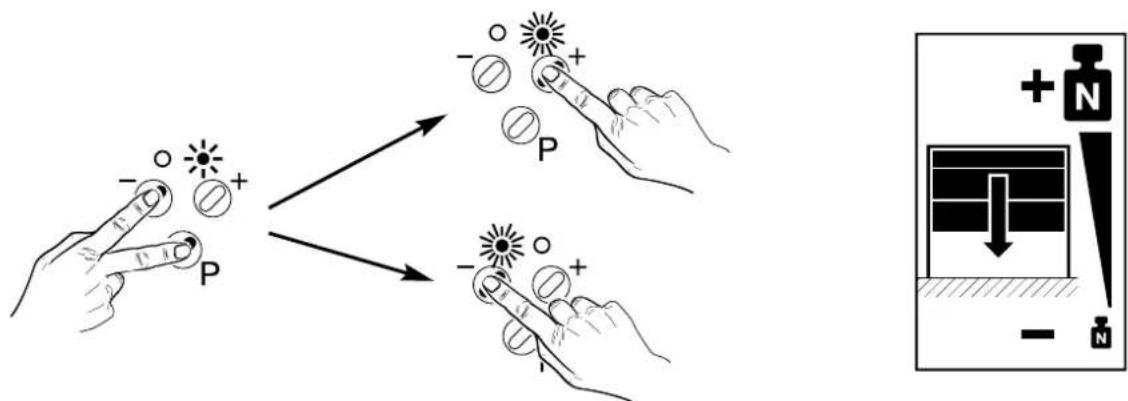

2. Programmering van de uitschakelautomaat 'deur DICT'

Dit is het instellen van de kracht waarmee de deur maar de eindpositie DICT' loopt, voordat de krachtbegrenzing van de besturing aanspreekt.

• Door geleiktijdig (ca 3 sec.) op de druktoeisen ⊙ en P te drukken worden de programmeermodus 'uitschakelautomaat zich' geactiveerd.
• De rode LED begint te knipperen.

De gewenste kracht met behulp van de toetsen en instellen.

De LED's laten de ingestelde kracht in drie toestanden zien:

groene LED brandt: minimale kracht = stap 1
groene en rode LED branden: kracht tussenstap= stap 2 - 15
rode LED brandt: maximale kracht = stap 16

• Met de programmeertoets P de gekozen waarde in het geheugen vastleggen.

De uitschakelautomaat zo gevoelig möglichk instellen (max. 150 N aan de onderkant van de deur)

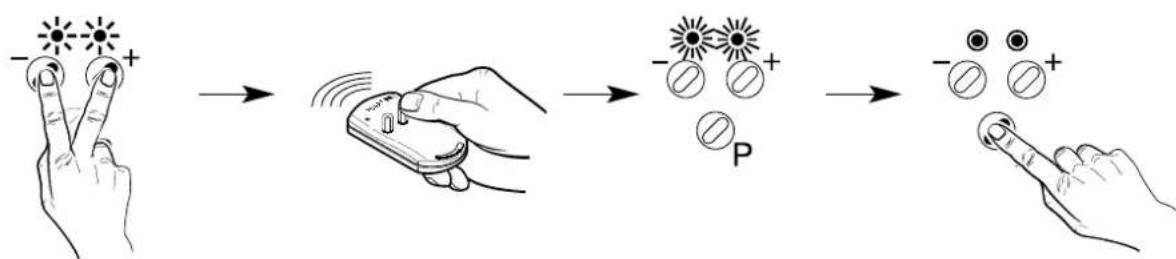

3. Programmering van de afstandbediening / fotocel

Door gegliktijdig (ca 3 sec.) op de toetsen en te drukken worden de programmeermodus 'afstandsbediening' geactiveerd.

• De groene en rode LED beginnen te knipperen en na het loslaten van de druktoetsen blijven ze continu branden.
• De bewuste toets van de gecodeerde handzender indrukken, totdat de groene en de rode LED snel knipperen.
• Met de programmeertoets P de codering in het geheugen vastleggen

• De groene en rode LED knipperen om en om.

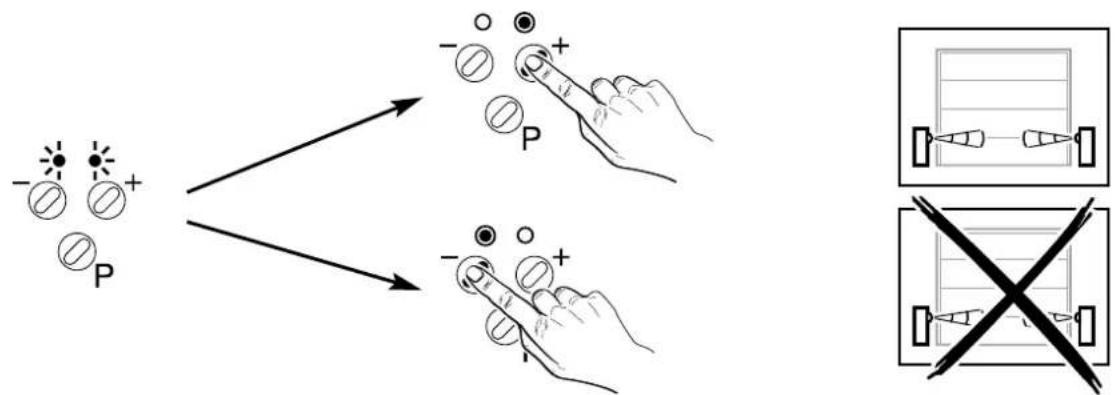

• Met de druktoets worden de aansluiting van een externe fotocel möglichk.

• De groene LED brandt. (de fotocel maakt geen deel UIT van het leveringspakket Comfort 210).

• Door het indrukken van de druktoets kan de aandrijving ook zonder fotocel in werkig gezet worden.

• De rode LED brandt.
• Met de programmeertoets P de codering in het geheugen vastleggen.

Verkabelingsschema

A aandrijving Comfort 210
Bveiligheidsstopcontact 230V 50~Hz
C besturingsprintplaat Comfort 210
D binnendrukknop met aansluitkabel (niet in het leveringspakket)
E sleutelschakelaar (niet in het leveringspakket)

Schakelschema Comfort 210

M motor
T1 transformer
S1 eindschakelaar 'OPEN'
S2 eindschakelaar 'DICHT'
T zender fotocel
R ontvanger fotocel
S3 druktoets 'impuls'
S4 druktoets 'stop'

bn bruin

gn groen

Opgelet:

Laagspanning!

Verkeerde spanning aan de aansluitklemmen leidt tot beschadiging van de gehele elektronica.

Opgelet:

Plaatselijke veiligheidsvoorschriften in acht nemen!

Net en schakelleidingen in ieder geval geschaden leggen.

Storingsindicatie Storing verhelpen
De aandrijving maar zich nicht bedieren.	• Controller de stroomaansluiting. Sluit aan het stopcontact een lamp aan. Als de lamp brandt, is de stroomvoorziening in orde. Indien nicht, dan de zekeringen controleren
De aandrijving zich in beweging, maar de deur.gaat zich open.	• Controller of de geleidingsslede gekoppeld is (punt 13)
De aandrijving reageert alleen op de toets P maar zich op de afstandsbediening.	• Controller de batterij van de handzender • Probeer een neue codering (punt 17/3)
De reikwijdte van de handzender bedraagt minder dan 6 m.	• Breng de handzender aan op een andereplaats in de auto. Richt de handzender op de deur. Vervang de batterij
De deur beweegt maar beneden, maar stopt nog voor de eindpositie ‘dicht’.	• Controller of de deur zich in storingsvrije toestand bevindt, goed gesmeerd en goed uitgebalancereerd is. • Controller de instelling van eindpositie ‘deur DICT’ (punt 15/2). • Controller het uitschakelautomatisme DICT' (punt 17/2).
De deur beweegt maar beneden, maarstopt nog voor de eindpositie ‘open’.	• Controller of de deur zich in storingsvrije toestand bevindt, goed gesmeerd en goed uitgebalancereerd is. • Controller de instelling van eindpositie ‘deur OPEN’ (punt 15/1). • Controller het ‘uitschakelautomatisme OPEN’ (punt 17/1).
De deur.gaat alleen� open	• Controller de instilling van eindpositie ‘deur DICT’ (punt 22/2) • Controller het ‘uitschakelautomatisme DICT' • Controller de aansluiting (punt 14) respectievelijk de programmering van de fotocel (punt 17/3)
Te luidijdens het gezruik	• Controller of alle bevestigingen goed vastzitten Controller of de deur zich in storingsvrije toestand bevindt, goed gesmeerd en goed uitgebalancereerd is.
De aandrijving reageert zich op de drukknop aan de wand	• Controller de aansluiting aan de aansluitklem op de aandrijving (punt 14) • Cobntrlee der aansluitingen van de drukknopkast
De deur zich zich om onbekende redenen vanzelf in beweging	• Koppel alle impulsgevers (drukknop aan de wand, sleuelschakelaar enz.) los van de aansluitklemmen. Sluit verrolgens stuk voor stuk een impulsgever waar aan en test ze=eén voor eén. De deur moet zich dan in beweging zetten. Als de aandrijving zich in een bepaald geval vanzelf in beweging zet, controller de bekabeling op een eventuelef boutief contact. Mocht de oorzaak Niet te traceren+zijn, koppel dan de betreffende impulsgeber los van de aansluitklem (punt 14)

Inbedrijfstelling:

In de industrielle sektor要去 elektrisch bediende ramen, deuren en poorten voor de eerste inbedrijfstelling (en daarna tenminste een ker peraar) door eenvakman gecontroleerd worden.

Onderhoud:

De Comfort 210 is grotendeels onderhoudsvrij.

Let op volgende punten voor een storingsvrij functioneren.

• De instelling van de uitschakelautomaat 'open' en 'dicht' regelmatig testen.
• Alle bewegende delen van de deur en de aandrijving dienen regelmatig gecontroleerd te worden en goed te worden afgesteld.
• De deur moet gemakkelijk met de hand bediend;kennen worden; daarom regelmatig controlleren of de deur goed uitgebalanceerd is.

Garagedeur-aandrijving

Comfort 210

Aansluit waarden:

230v

250 W (in bedrijf met verlichting)

Bewegingsnelheid van de deur:

0,12 m/sec.

Trek- en drukkracht:

500N

Looptijdbegrenzig:

88 Sec.

Verlichting:

1x40WE14

gaat automatisch uit na ca. 180 sec.

Stuurspanning:

laagspanning 24 V DC

Uitschakelautomatisation:

Elektronische krachtbegrenzing door microprocessor en stroomsensor

Bveiligingsgraad:

alleen geschikt voor droge ruimtes.

Nietsuit deze uitgave mag worden verveelvoudigd en/of openbaar gemaakt door middel van druk, fotocopie, microfilm of op welke andere wijze dan ook zonder Voorafgaande toestemming van de uitgever.

Wij behouden ons hetrecht voor technische wijzigingen aan te brengen zonder voorafgaande berichtgeving!
