Produkttype	Manuelt aflåsningssæt til garageport
Mærke	Marantec
Model	Special 301
Kategori	Garageport
Kompatible porttyper	Overhængende vippeporte, sektionsporte, ikke-overhængende vippeporte, sektionsporte industriel version
Tilhørende referencer	Special 301 (Art. 564452), Special 302 (Art. 564453), Special 311 (Art. 152115), Special 315 (Art. 46007-46010)
Ekstern manuel udløsning	Ja, via kabel og kappe
Kappematerialer	Metal med kapsel
Tilgængelig kabellængde	Op til 8 m (afhængigt af sæt)
Hovedfunktioner	Manuel frigørelse af porten ved motorfejl
Vedligeholdelse og inspektion	Kontroller jævnligt mekanisk spillerum og kablets tilstand
Sikkerhed	Justering uden mekanisk spillerum for at undgå utilsigtet sammenstød
Inkluderede reservedele	Kabel, kappe, vinkelbeslag, kabelklemme, justeringsskrue, domino, fastgørelsesdele
Tilpasning til sektionsport	Kræver boring af 5,5 mm i 48 mm fra husets kant
Visuel indikator	Rød glidende del og piktogrammer på vogn
Motorkompatibilitet	Standard Marantec drivvogn
Medfølgende vejledning	Ja, på flere sprog

Ofte stillede spørgsmål - Special 301 MARANTEC

Hvordan forkorter man kappen på aflåsningskablet?

Bestem den nødvendige længde med porten åben. Fjern metalkapslen, tag kablet ud, klip kappen til den ønskede længde, sæt kapslen på igen og træ kablet tilbage. Fastgør kabelklemmen og klip kablet, så der stikker ca. 50 mm ud. Brug tape for at undgå flosning.

Hvilke porttyper er kompatible med Special 301-sættet?

Special 301-sættet er designet til ikke-overhængende vippeporte (se vejledning). Andre sæt (Special 302, 311, 315) findes til sektionsporte, overhængende vippeporte og industrielle porte.

Hvordan justerer man udløseren for at undgå mekanisk spillerum?

Brug justeringsskruen (ofte markeret C) og kabelklemmen til at stramme kablet, indtil der intet spillerum er. Sørg for, at låsevinklen er fast trykket mod huset.

Hvad gør man, hvis den medfølgende indvendige håndtag ikke kan bruges?

Hvis det medfølgende håndtag ikke passer, bor du i det originale håndtag i henhold til skemaet i vejledningen (tilsvarende side). Brug en boring med diameter 3,5 mm om nødvendigt.

Hvordan ved man, om porten er låst op eller låst?

Drivvognen har piktogrammer på undersiden. Den bevægelige glidedel (B) over pilen 'lås åben' indikerer oplåsning, og over 'lås lukket' indikerer låsning.

Er det muligt at bruge sættet på en sektionsport med sidelåse?

Ja, til sektionsporte med indbyggede sidelåse skal du bruge sættet Special 302 (Art. 564453). Følg vejledningen for at fastgøre vinklen på den venstre låsekrampe.

Hvordan udfører man boringen på låsekrampen, hvis den ikke er forboret?

Til en sektionsport bor du et hul med 5,5 mm diameter i 48 mm fra venstre kant af låsehuset. Til en ikke-overhængende vippeport laves boringen 60 mm over håndtagets akse med en diameter på 3,5 mm.

Virker Special 301-sættet med enhver Marantec-motor?

Ja, det er kompatibelt med standard Marantec drivvogne. Montering kræver, at kablets lod indsættes i låsekrampen eller vognens glider afhængigt af styreskinnens form.

Hvad gør man, hvis kablet flosser under klipning?

Inden klipning skal du vikle en tape omkring klippepunktet. Dette holder trådene sammen og forhindrer flosning.

Hvor ofte skal aflåsningssystemet kontrolleres?

Det anbefales at kontrollere jævnligt funktionen og fraværet af mekanisk spillerum. Efter hver udløsning skal du sikre, at glide delen vender tilbage til startpositionen, og at porten åbnes elektrisk.

BRUGSANVISNING Special 301 MARANTEC

DK Montagevejledning

Nødfrakobling

Hvis det medsendte innvendige handtaket ikke kan benyttes, på det bores et gjennomgående hull, i fölgé figuren, i det handtaket som allerede forefinnes.

Avstand 48 mm fra venstre kant på lasekassen. 0 5,5 bor.

BOWDEN-trekket festes til portkonsollen (F) og til midtre hengsel (G) med de medsendte festedetaljene (E).

Avstand: 48 mm fra venstre kant på lasekassen.

Bor: 5,5mm

BOWDEN-trekket festes med en festedetailj (E) til portkonsollen og med ytterligere en til midtre hengsel. Velg korteste avstand mellom foringssleiden og portlåsen.

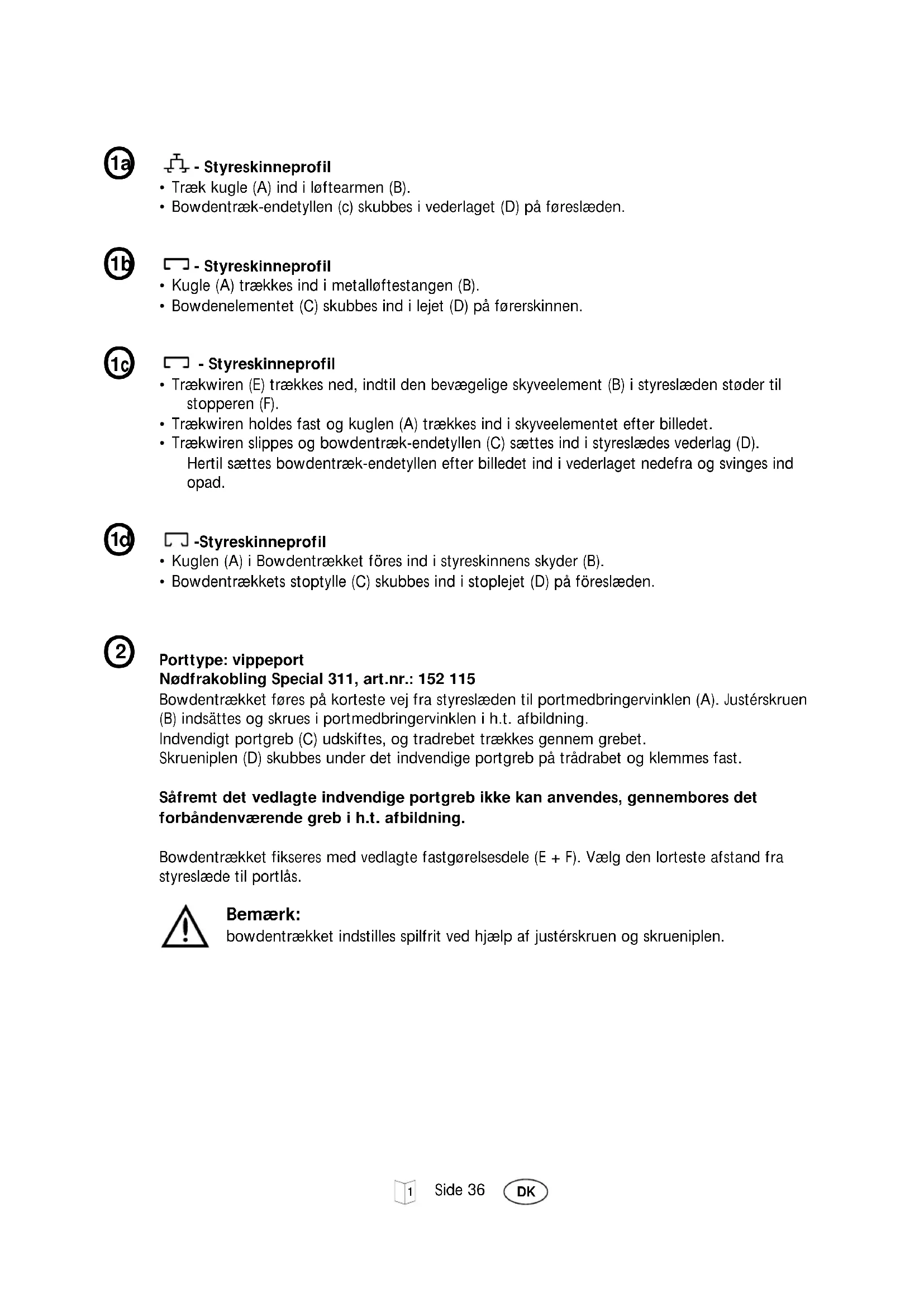

• Træk kugle (A) ind i loftearmen (B).
• Bowdentræk-endetyllen (c) skubbes i vederlaget (D) på foreslaeden.

Styreskinneprofil

Kugle (A) traekkes ind i metalloftestangen (B).
- Bowdenelementet (C) skubbes ind i lejet (D) på førskinnen.

- Styreskinneprofil

• Trækwiren (E) trækkes ned, indtil den bevægelige skyveelement (B) i styreslaeden støder til stopperen (F).
• Trækwiren holds fast og kuglen (A) trækkes ind i skyveelementet after billedet.
• Trækwiren slippes og bowdentræk-endetyllen (C) sættes ind i styreslædes vederlag (D). Hertil sættes bowdentræk-endetyllen after billeddet ind i vederlaget nedefra og svinges ind opad.

- Styreskinneprofil

Kuglen (A) i Bowdentrakket fores ind i styreskinnens skyder (B).
- Bowdentrækkets stoptylle (C) skubbes ind i stopplejet (D) på foreslæden.

Porttype:vippeport

Nodfrakobling Special 311, art.nr.: 152 115

Bowdentrækket fores pa korteste veg fra styreslaeden til portmedbringervinklen (A). Justerskruen (B) indsattes og skrues i portmedbringervinklen i h.t. afbildning.

Indvendigt portgrep (C) udskiftes, og tradrebet traekkes gennem grebet.

Safremt det vedlagte indvendige portgrep ikke kan anwendes, gennembores det forbändenværende grep i h.t. afbildning.

Bowdentrækket fikseres med vedlagte fastgorelsesdele (E + F) . Vælg den lorteste afstand fra styreslæde til portlås.

Bemerk:

bowdentaekket indstilles spilrit ved hjaelp af justerskruen og skrueniplen.

Porttype: sektingsport, Nodfrakobling Special 302, art.nr.: 564 453 Lasetype med sideværts laserigler

Portens modvinkel (A) skubbes pa portlåsens venstre slá (B).

Bowdentraekket afkortes i givet fald og monteres pa portens modvinkel med den regulerbare skrue (C).

Skruenipplens (D) sekskantskrue fores bagfra gennem portlåsens slå og skrues på skruenipplen. Wiren skubbes gennem skruenipplen og skrues fast.

Pà nogle portfabrikata skal der endnu foretages en boring i portlåsens slå.

Afstand 48mm fra venstre lasekasserand.

Bor-0 5,5 mm.

Bowdentraekket fikseres pa porttilsutningskonsolen (F) og pa de mellemste hagensler (G) med vedlagte monteringsdele.

Vaelg den korteste afstand fra foreslaeden til portlasen.

Undgå stramme viklinger.

Bemerk:

Bowdentrækket indstilles ved hjælp af den regulerbare skrue säledes, at læns modvinkel slutter tæt op ad lasekassen!

Porttype: Ledhejseport, nodudkobling Special 302, art. Nr. 564 453, lasetype Eden sideværts laserigler.

(Lasetypen vises indvendig til højre.)

Det indvendige portgrep (A) og lasearmen (B) tages af portlåsen (firkantstift) og holdevinklen (D) skrues pa laselegemet. Hertil anwendes lasens fastspændingsskrue (C).

Bowdenkablet akortes eventuelt og fæstnes på holdevinkeln med justerskruen (E). Lasearmen (B) og frakoblingsstangen (F) skubbes på firekantstiften.

Sekskantskruen og skrueniplen (G) fores gennem frakoblingsstangen (F) i h.t. illustrationen.

Wiren skubbes gennem skruenippelboringen og skrues fast. Det indvendige portgrep sættes på ingen og skrues fast.

Bowdenkablet fikseres med vedlagte fastgorelsesdele på porttilslutningskonsolen (I) og på demellemste hængsler (J).

Vaelg den korteste afstand fra styreslaeden hen til portlasen.

Undgå stramme viklinger.

OBS:

Bowdenkablet indstilles med justerskruen (E) Eden frigang.

OBS:

Det rode plastikskydeelement (illustration 1c, position E) på den flade styreslæde skal skubbes tilbage til sin forreste driftsilling (symbol 'lases til'). Se øgså nr. 7.

Porttype:vippeport,/DDsvingende

Nodfrakobling Special 301, art.nr.: 564 452

Indvendigt portgreb udveksles, og vederlaget (A) skrues fra venstre med en blikskrue 4,2 x 9,5 pa lasekassen (B). Ved nogle portfabrikater skal fastgorelsesboringen til vederlaget feste bores.

Afstand 60~mm over grebets midte. Bor 03,5 mm. Om nodvendigt afkortes bowdentrakket, der fastgores med justerskrue (C) pa vederlaget.

Skruenipplen (D) tages af, rebet fores gennem det indvendige grebs boring og skruenipplen skubbes ingen under det indvendige greb pa rebet og fastskrues.

Bowdentrakket (E) fikseres med to klemmaller (F) pa portbladet.

Undgå stramme vindninger.

Bemerk:

bowdentaekket indstilles spilfrit med justerskruen.

Porttype:Industriporte(sektionsporte)

Nödrakobling Special 315,

Art.nr.: 46007-5m lang

Art.nr.: 46008-6m lang

Art.nr.: 46009-7m lang

Art.nr.: 46 010 - 8 m lang

Portens modvinkel (A) skubbes ind pa portlasens venstre sla (B).

Bowdentrakket afkortes om nodvendigt og monteres pa portens modvinkel med

justeringsskruen (C).

Skrueniplen (D)'s sekskantskrue fores bagfra gennem portlaksens sl' og skrues pa skrueniplen.

Bowdentraktkets wire skubbes gennem skrueniplen og skrues fast.

Pà nogle portfabrikata skal der herudover laves en boring i portlåsens slå.

Afstand: 48 mm fra venstre lasekassekant

Bor: 0 5,5 mm

Bowdentraekket fæstnes pa porttilsutningskonsollen (F) med en krogklemme (E) og pa de mellemste hængsler (G) med vedlagte klemmer.

Vaelg den korteste afstand fra foreslaeden til portlasen.

Undgå stramme viklinger.

Til fæstningen af Bowdentrækkes på portbladet kan man udover klemmerne anvende de vedlagte nylonbindere og spændebänd.

Bemerk:

Bowdentraekket instilles ved hjælp af justeringsskruen således at læns modvinkel slutter tæt op ad lasekassen!

Afkortning af bowdentrækket: (hvis pakrævet)

Find frem til den nogjagtige længeved abnet port.

Endetyllen trækkes af bowdentrak-frakken, wiren trækkes tilstrakkelig langt tilbage og yderfrakken gennemskæres på det givne sted. Endetyllen paaettes ingen.

Skruenipplen sættes pa wiren og restlaengden afkortes til ca. 50 mm.

Tip:

För gennemskæringen omvinkles wiren med isolerbänd for at forbindre optrevling af rebet.

After monteringen og Funktionskontrol skal portlase n Iases.

Safremt nodfrakoblingen anvendes, skal portlasen frot frakobles.

Er nofrakoblingen taget i anvendelse, bør man ved en provekorsel sikre sig, at porten igen beveeges motorisk.

Slåen (illustration 1a / position B), metalløftestangen (illustration 1b / position B) og stopskyder (illustration 1d / position B) på styreslæden skal fores tilbage til sine bageste driftsstilling.

Den rode abningsstift (billede 1C/ position G) av den flade styreslæde má manuelt skyves tilbage i pilens retning.

Symbolerne (piktogrammer) som findes på styreslædes underside indikerer fölgende tilstande after billeddet:

Porten er forbundet med drevet ell er blive forbundet selvendig after naste portkorselen.

DANSK Beskyttet ophavsret Gengivelse, ogsa i uddrag kun med vor tilladelse.

AEndringer forbeholdt.
