Tipo de producto	Kit de desbloqueo manual para puerta de garaje
Marca	Marantec
Modelo	Special 301
Categoría	Puerta de garaje
Tipos de puertas compatibles	Puertas basculantes salientes, seccionales, basculantes no salientes, seccionales versión industrial
Referencias asociadas	Special 301 (Art. 564452), Special 302 (Art. 564453), Special 311 (Art. 152115), Special 315 (Art. 46007-46010)
Accionamiento manual exterior	Sí, mediante cable y funda
Materiales de la funda	Metal con cápsula
Longitud de cable disponible	Hasta 8 m (según el kit)
Funciones principales	Desbloqueo manual de la puerta en caso de fallo del motor
Mantenimiento y control	Verificar regularmente el juego mecánico y el buen estado del cable
Seguridad	Ajuste sin juego mecánico para evitar cualquier enganche accidental
Piezas incluidas	Cable, funda, escuadras, abrazadera de cable, tornillo de ajuste, ficha, fijaciones
Adaptación puerta seccional	Requiere perforación de 5,5 mm a 48 mm del borde de la caja
Indicador visual	Pieza deslizante roja y pictogramas en el carro
Compatibilidad del motor	Carro de transmisión estándar Marantec
Manual incluido	Sí, en varios idiomas

Preguntas frecuentes - Special 301 MARANTEC

¿Cómo acortar la funda del cable de desbloqueo?

Determine la longitud necesaria con la puerta abierta. Retire la cápsula metálica, saque el cable, corte la funda a la longitud deseada, luego vuelva a colocar la cápsula y vuelva a insertar el cable. Bloquee la abrazadera del cable y corte el cable dejando aproximadamente 50 mm sobresalientes. Use cinta adhesiva para evitar que se deshilache.

¿Qué tipos de puertas son compatibles con el kit Special 301?

El kit Special 301 está diseñado para puertas basculantes no salientes (ver manual). Existen otros kits (Special 302, 311, 315) para puertas seccionales, basculantes salientes e industriales.

¿Cómo ajustar el disparador para evitar cualquier juego mecánico?

Use el tornillo de ajuste (a menudo marcado como C) y la abrazadera del cable para tensar el cable hasta que no haya ningún juego. Asegúrese de que la escuadra de la cerradura esté firmemente apoyada contra la caja.

¿Qué hacer si el mango interior suministrado no se puede usar?

Si el mango suministrado no es adecuado, perfore el mango original según el esquema del manual (página correspondiente). Use una perforación de 3,5 mm de diámetro si es necesario.

¿Cómo saber si la puerta está desbloqueada o bloqueada?

El carro de transmisión tiene pictogramas en el lado inferior. La pieza deslizante móvil (B) sobre la flecha 'cerradura abierta' indica desbloqueo, y sobre 'cerradura cerrada' indica bloqueo.

¿Es posible usar el kit en una puerta seccional con cerraduras laterales?

Sí, para puertas seccionales con cerraduras laterales incorporadas, use el kit Special 302 (Art. 564453). Siga el manual para fijar la escuadra en la cerradura izquierda.

¿Cómo realizar la perforación en la cerradura si no está pretaladrada?

Para una puerta seccional, perfore un agujero de 5,5 mm de diámetro a 48 mm del borde izquierdo de la caja de la cerradura. Para una puerta basculante no saliente, la perforación se realiza a 60 mm por encima del eje del mango con un diámetro de 3,5 mm.

¿El kit Special 301 funciona con cualquier motor Marantec?

Sí, es compatible con los carros de transmisión Marantec estándar. El montaje requiere introducir el cable en la cerradura o el deslizador del carro según la forma del riel guía.

¿Qué hacer si el cable se deshilacha al cortarlo?

Antes de cortar, enrolle una cinta adhesiva alrededor del punto de corte. Esto mantiene los hilos juntos y evita que se deshilachen.

¿Con qué frecuencia se debe controlar el sistema de desbloqueo?

Se recomienda verificar regularmente el buen funcionamiento y la ausencia de juego mecánico. Después de cada accionamiento, asegúrese de que la pieza deslizante vuelva a su posición inicial y que la puerta se abra eléctricamente.

MANUAL DE USUARIO Special 301 MARANTEC

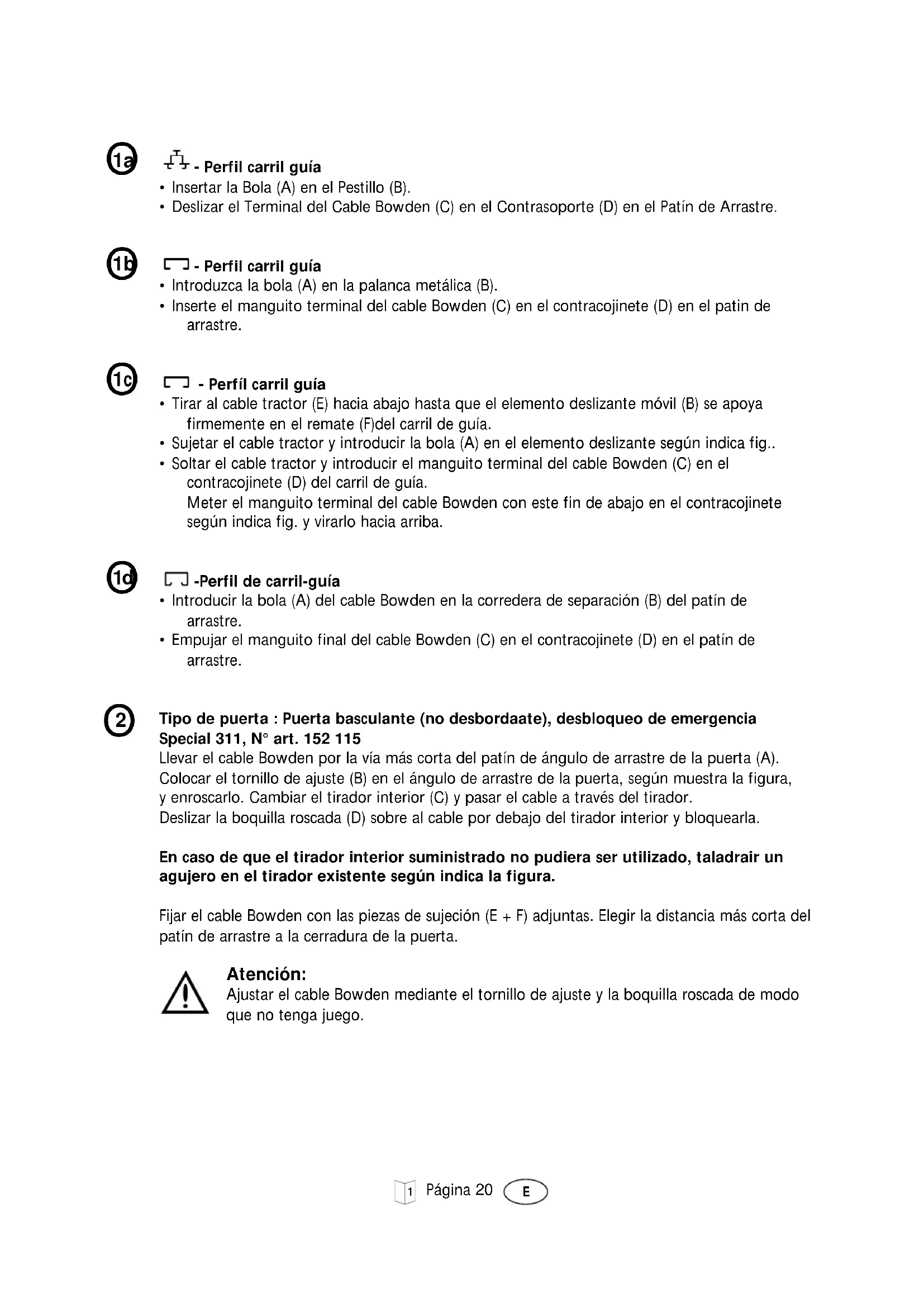

E Instrucciones de Montaje

Desbloqueo de Emergencia

• Insertar la Bola (A) en el Pestillo (B).
• Deslizar el Terminal del Cable Bowden (C) en el Contrasoporte (D) en el Patín de Arrastre.

- Perfil carril guía

• Introduzca la bola (A) en la palanca metalica (B).
• Inserte el manguito terminal del cable Bowden (C) en el contracojinate (D) en el patin de arrastre.

- Perfil carril guia

• Tirar al cable tractor (E) hacía abajo hasta que el elemento deslizante móvil (B) se apoya firmamente en el remate (F)del carril de guía.
• Sujetar el cable tractor y introducir la bola (A) en el elemento deslizante según indica fig..
• Soltar el cable tractor y introducir el manguito terminal del cable Bowden (C) en el contracojinate (D) del carril de guía. Meter el manguito terminal del cable Bowden con este fin de abajo en el contracojinate según indica fig. y virarlo hacía arriba.

-Perfil de carril-guia

• Introducir la bola (A) del cable Bowden en la corredera de separacion (B) del patin de arrastre.
• Empujar el manguito final del cable Bowden (C) en el contracojinete (D) en el patín de arrastre.

Tipo de puerta : Puerta basculante (no desbordaate), desbloqueo de emergencia Special 311, N° art. 152 115

Llevar el cable Bowden por la vía más corta del patín de ángulo de arrastre de la puerta (A). Colocar el tornillo de ajuste (B) en el ángulo de arrastre de la puerta, según muestra la figura, y enroscarlo. Cambiar el tirador interior (C) y pagar el cable a工程技术 del tirador. Deslizar la boquilla roscada (D) sobre al cable por debajo del tirador inferior y bloquearla.

En caso de que el tirador interior suministrado no pudiera ser utilizdo, taladrair un agujero en el tirador existente según indica la figura.

Fijar el cable Bowden con las piezas de sujeción (E + F) adjuntas. Elegir la distancia másorta del patín de arrastre a la cerradura de la puerta.

Atencion:

Ajustar el cable Bowden mediante el tornillo de ajuste y la boquilla roscada de modo que noonga juego.

Tipo de puerta: Puerta sectional, desbloqueo de emergencia Special 302, N° art. 564 453 Version de cerradura con pastillos laterales

Deslizar el Angulo opuesto para la Cerradura (A) en el Pestillo izquierdo de la Cerradura (B). En su caso, acortar el Cable Bowden y fijarlo en el Angulo oposto para la Cerradura mediante el Tornillo de ajuste (C). Pasar el Tornillo hexagonal de la Boquilla roscada (D) desde atras a工程技术 del taladro del Pestillo de la Cerradura y enroscarlo en la Boquilla roscada. Llevar el Cable a工程技术 del Boquilla roscada y atornillarlo.

En algunos MARCAS de Puerta, es necesario realizar previamente el taladro en el Pestillo de la Cerradura. Distancia 48 mm del borde izquierdo de la Caja de la Cerradura. Taladro 5,5mm

Fijar el Cable Bowden en la Consola de conexión de la Puerta (F) y en las Bisagras centrales (G) mediante los Herrajes adjuntos (E).

Se ha de elegir la menor distancia possible entre el Patín de Arrastre y la Cerradura de la Puerta. Evitar espiras estrechas.

Atencion:

iAjustar el Cable Bowden con el Tornillo de ajuste (C) de modo que el Angulo opuestos para la Cerradura esté aplicadofirmamente contra la Caja de la Cerradura!

Tipo de puerta: puerta sectional, desbloqueo de emergencia Special 302, n° art. 564 453, version de cerradura sin pestillos laterales.

• Quitar el tirador interior (A) y la palanca giratoria (B) de la cerradura de puerta (clavija cuadrada) y atornillar los ángulos de sujeción (D) en el cuerpo de la cerradura. Utilizar paraarlo el tornillo de fijación (C) de la puerta.

En caso necessario acortar el cable Bowden y sujetarlo con un tornillo de ajuste al ángulo de soporte.

Deslizar la palanca giratoria (B) y la palanca de desbloqueo (F) en la clavija cuadrada.

Pasar el tornillo hexagonal de la boquilla roscada (G) a工程技术 de la palanca de desbloqueo (F) segun indica la figura.

Deslizar el cable por el taladro de la boquilla roscada y atornillar bien. Poner otravez el tirador interior y atornillarlo.

Fijar el cable Bowden en la consola de connexion de la puerta (F) y en las bisagras intermedias (G) mediante los herrajes adjuntos (H).

Se ha de elegir la menor distancia possible entre el patin de arrastre y la cerradura de la puerta.

Evitar espiras estrechas.

Atencion:

j Ajustar el cable Bowden con el tornillo de ajuste (E) de modo que no muestre juego!

Atencion:

j Después del ajuste del cable Bowden el elemento deslizante rojo de material sintético (Figura 1c, direccion E) del patín de arrastre plano se Tiene que ser puesto detrás en su posición de servicios delantero (simpilo 'Cerradura cerrada')! Véase también punto 7.

Tipo de puerta: Puerta BASculante (no desbordante), desbloqueo de emergencia Special 301, N° art. 564 452

Cambiar el Tirador interior y atornillar el Contrasoporte (A) con un Tornillo para chapa 4,2x9,5 en el lado izquierdo de la Caja de la Cerradura (B). En algunosMarcas de Puerta, es necessario realizar previamente el taladro de fijacion para el Contrasoporte. Distancia 60~mm por encima del centro del Tirador. Taladro 3,5mm .En su caso,acdortar el Cable Bowden y fijarlo en el Contrasoporte mediante el Tornillo de ajuste (C).

Retirar la Boquilla roscada (D), pagar el Cable por el taladro del Tirador interior, deslizar la Boquilla roscada-Newamente en el Cable por bajo del Tirador inferior y atornillarla.

Fijar el Cable Bowden (E) en la Hoja de la Puerta con dos Armellas de apriete (F).
Evitar espiras estrechas.

Atencion:

iAjustar el Cable Bowden con el Tornillo de ajuste (C) de modo que no tenga juego!

Tipodepuerta:Puertas industriales (puertassectionales)

Desbloqueo de emergencia Special 315,

N3 art. 46 007; largo 5 m

Nb art. 46 008; largo 6 m

N3 art. 46 009; largo 7 m

Nb art. 46 010; largo 8 m

Deslizar el contraángulo de cerradura (A) sobre el pestillo izquierdo de la cerradura (B).

En su caso, recortar el cable Bowden y fijarlo en el contraángulo de cerradura mediante el tornillo de ajuste (C).

Pasar el tornillo hexagonal de la boquilla roscada (D) desde atras a工程技术 del taladro del pestillo de la cerradura y enroscarlo en la boquilla roscada. Pasar el cable Bowden por la boquilla roscada y atornillarlo.

Fijar el cable Bowden con un ojal de apriete (E) en la consola de connexion para la puerta (F) y con otros ojales de apriete más en las bisagras centrales (G). Se ha de elegir la distancia másorta del patín de arrastre a la cerradura.

Evitar vueltas estrechas

Adiconcialmente a los ojales de apriete, se pueda usar las sujecciones de nylon y bridas adhesivas suministradas para aplicar el cable Bowden en la hora de la puerta.

Atencion:

jMediante el tornillo de ajuste,ajustar el cable Bowden de modo que el contraangulo de la cerradura este aplicado firmamente en la caja de la cerradura!

Acortar el Cable Bowden (en caso de necessities):

Determinar la longitud exacta con la Puerta abierta.

Retirar el Terminal del Manguito del Cable Bowden. Retirar sufiente Cable yURTAR el Manguito exterior en el punto correspondiente. Volver a colocar el Terminal. Enchufar la Boquilla roscada en el Cable y recortar la longitud restante a aprox. 50~mm

Consejo:

Antes deURTar el Cable,envolverlo de Cintaaislante para evitar que se abra.

Una vez efectuado el montaje y el control de funciona, la Cerradura de la Puerta se bloquea. En caso de necessities el Desbloqueo de Emergencia, se ha de desbloquear primero la Cerradura de la Puerta.

Tras cada uso del Desbloqueo de Emergencia, cerciorarse a工程技术 de una prueba de marcha que la Puerta vuede a ser actionada mecancamente.

El pestillo (Figura 1a/ posicion B), la palanca de metal (Figura 1b/ posicion B) y la corredera de separacion (Figura 1d/ posicion B) en el patin de arrastre deben ser devuelto a su posicion de servicios trasera.

Hay que empujar la clavija de desbloqueo roja (imagen 1C/ posicion G) del carril de guía plano a mano en direccion de la flecha.

Los@simbolos aplicados(pictogramas)alado inferior del carril de guia indican el estado existente segun fig.:

La puerta está separado del operador.

• El borde anterior del elemento deslizante móvil (B) se encuesta sobre la flecha del símbolo 'cierre abierto'.

La puerta está unido con el operador o está unido automatistically après de la proxima marcha de puerta.

• El borde anterior del elemento deslizante móvil (B) se encuesta sobre la flecha del symbolo 'cierre cerrado'.

Atencion:

El funciona del Desbloqueo de Emergencia de ser comprobado regularmente.

- Profilo guida
