BRUKSANVISNING Special 315 MARANTEC

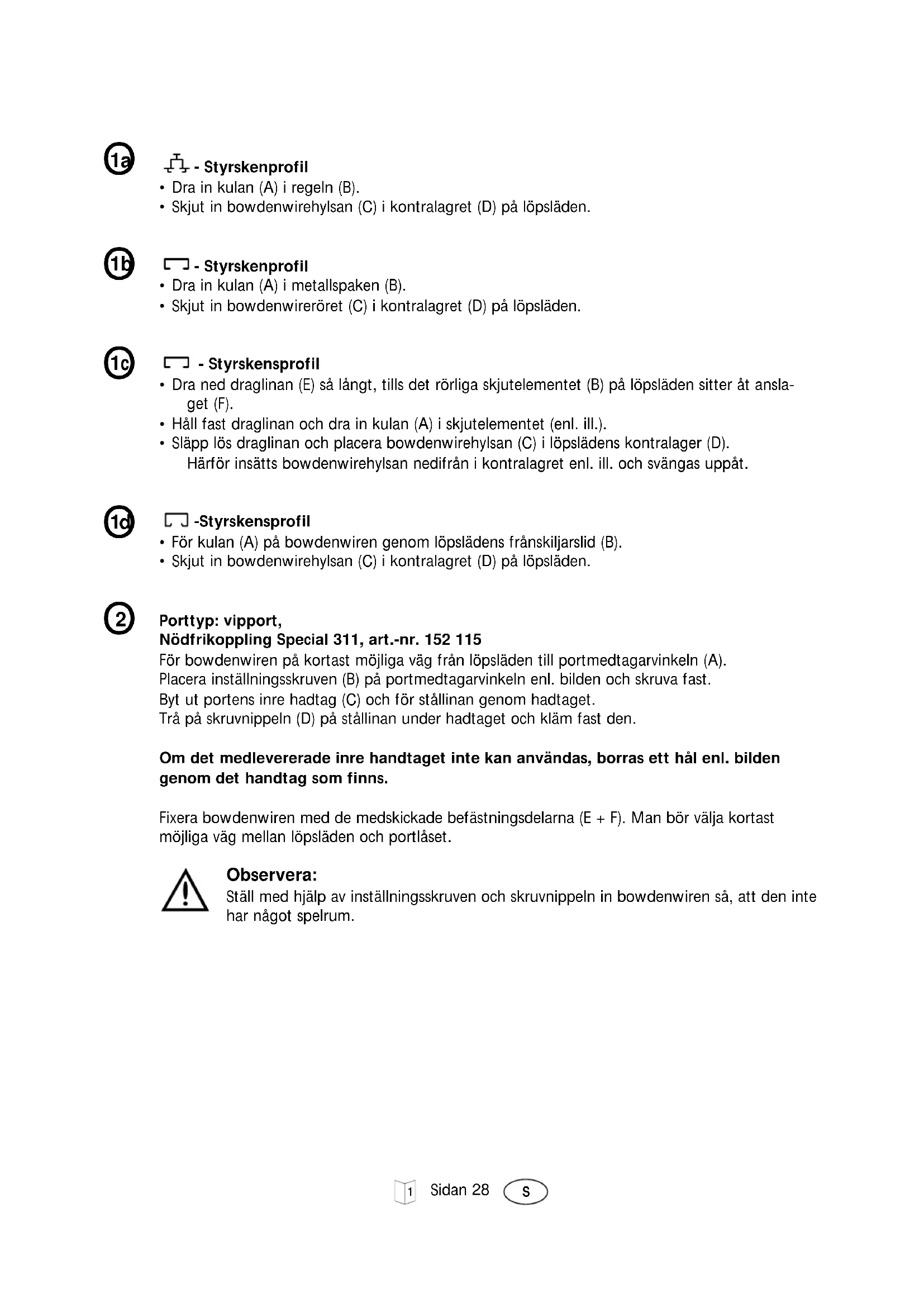

• Dra in kulan (A) i regeln (B).
- Skjut in bowdenwirehylsan (C) i kontralagret (D) på löpsläden.

- Styrskenprofil

• Dra in kulan (A) i metallspaken (B).
• Skjut in bowdenwireröret (C) i kontralagret (D) på löpsläden.

- Styrskensprofil

• Dra ned draglinan (E) så långt, tills det rörliga skjutelementet (B) på löpsläden sitter åt anslaget (F).
• Håll fast draglinan och dra in kulan (A) i skjutelementet (enl. ill.).
• Släpp lös draglinan och placera bowdenwirehylsan (C) i löpslädens kontralager (D). Härför insätts bowdenwirehylsan nedifrån i kontralagret enl. ill. och svängas uppåt.

-Styrskensprofil

• För kulan (A) på bowdenwiren genom löpslädens frånskiljarslid (B).
• Skjut in bowdenwirehylsan (C) i kontralagret (D) på löpsläden.

Porttyp: vipport,

Nödfrikoppling Special 311, art.-nr. 152 115

För bowdenwiren på kortast möjliga väg från löpsläden till portmedtagarvinkeln (A). Placera inställningsskruven (B) på portmedtagarvinkeln enl. bilden och skruva fast. Byt ut portens inre hadtag (C) och för stållinan genom hadtaget. Trå på skruvnippeln (D) på stållinan under hadtaget och kläm fast den.

Om det medlevererade inre handtaget inte kan användas, borras ett hål enl. bilden genom det handtag som finns.

Fixera bowdenwiren med de medskickade befästningsdelarna (E + F). Man bör välja kortast möjliga väg mellan löpsläden och portläset.

Observera:

Ställ med hjälp av inställningsskruven och skruvnippeln in bowdenwiren så, att den inte har något spelrum.

Porttyp: takskjutport, nödfrikoppling Special 302, art.-nr.: 564 453 Låsutførande med låsreglar på sidorna

Skjut på låsmotvinkeln (A) på den vänstra portlåsregeln (B). Korta ev. bowdenwiren och fäst den på portens motvinkel med justeringsskruven (C).

Skruvnippelns (D) sexkantsskruv förs bakifrån genom portlåsregelns skruvhål och skruvas in i skruvnippeln. För stålwiren genom skruvnippeln och skruva fast.

På en del porttyper måste hålet i portlåsregeln borras. På 48 mm avständ från låsets vänstra kant. Borr ∅ 5,5 mm.

Fixera bowdenwiren på portanslutningskonsolen (F) och på mittscharneren (G) med befästningsdelarna (E) som medföljer.

Man bör välja det kortaste avståndet mellan löpsläde och portlås.

Så rakt som möjligt.

Observera:

Med justeringsskruven (C) ställer man in bowdenwiren så att låsets motvinkel pressas mot läset!

Porttyp: takskjutport, nødfrikoppling Special 302, art.-nr. 564 453, låsutførande utan låsregel på sidan.

(Bilden visar låsutførandet invändigt høger)

Ta bort inre porthandtaget (A) och låsstången (B) från portlåset (fyrkantstift) och skruva på hållvinkeln (D) på låshuset. Använd låsets fästskruv (C) härför.

Korta ev. bowdenwiren och fästa den på hållvinkeln med justeringsskruv (E).

Skjut lässtängen (B) och frikopplingsspaken (F) på fyrkantstiften.

För skruvnippelns sexkantskruv (G) genom frikopplingsspaken (F) enligt illustration.

Dra stållinan genom skruvnippelns hål och skruva fast. Sätt på handtaget igen och skruva på det.

Fixera bowdenwiren på portanslutningskonsolen (I) och mittgångjärnen (J) med befästningsdelarna (H) som medföljer.

Det kortaste avståndet mellan löpsläden och portlåset bör väljas.

Undvik trånga kurvor.

Observera:

Ställ in bowdenwiren utan spelrum med justeringsskruven (E).

Observera:

Den platta löpslädens röda plastskjutelement (ill. 1c, position E) bör vara tillbakasatt i sitt främre driftläge (symbol 'låset stängt'). Se också punkt 7.

Porttyp: ej ustvängande vipport, nödfrikoppling Special 301, art.-nr.: 564 452

Byt ut det inre porthandtaget och skruva fast kontralagret (A) med en plåtskruv 4,2 x 9,5 på låslådans (B) högra sida. Hos en del portfabriikat måste hålet för kontrolagrets fäste borras.

Avständ: 60 mm ovanför handtagets mitt. Borr ø 3,5 mm. Korta ev. bowdenwiren och fäst den på kontralagret med regleringsskruven (C).

Ta av skruvnippeln (D), skjut linan genom borrhålet på det inre handtaget och skjut sedan på skruvnippeln igen under handtaget och skruva fast den.

Fixera bowdenwiren (E) på portbladet medelst två klämöglor (F).

Undvik trånga kurvor.

Observera:

Ställ in bowdenwiren utn spelrum medrum regeleringsskruven.

Porttyp: Industriportar (takskjutportar),

Nödfrikoppling Special 315,

Art.-nr.: 46 007; 5 m lång

Art.-nr.: 46 008; 6 m lång

Art.-nr.: 46 009; 7 m lång

Art.-nr.: 46 010; 8 m lång

Skjut på låsmotvinkeln (A) på den vänstra portlåsregeln (B). Korta ev. bowdenwiren och skruva fast den på motvinkeln med hjälp av justeringsskruven (C).

För skruvnippelns (D) sexkantskruv bakifrån genom portlåsregelns skruvhål och skruvas i den i skruvnippeln.

För stålwiren genom skruvnippeln och skruva fast.

På en del portfabrikat måste man själv borra hålet i portlåsregeln.

Avständ: 48 mm från läsets vänstra sida.

Borr-∅: 5,5 mm.

Fixera bowdenwiren med en klämögla (E) på portanslutningskonsolen (F) och med ytterligare klämöglor på mittscharneren (G). Välj den kortaste sträckan från löpsläden till portlåset.

Så rakt som möjligt.

Observera:

Ställ med hjälp av justeringsskruven in bowdenwiren så att läsets motvinkel pressas mot låset!

⑥

Hur man kortar powdenwiren: (om så erfordras)

Exakt längd fastställs vid öppnad port.

Drag av ändhylsan från bowdenwiremanteln, drag tillbaka stållinan så längt som behövs och skär av den yttre manteln på respektive ställe. Sätt på ändhylsan igen. Sätt på skruvnippeln på stållinan och korta restlinan vid c:a 50 mm.

Tips:

Om man virar isoleringsband om stållinan innan man kapar den, förhindrar man att den splitsas upp.

⑦

Efter avslutad montering och funktionskontroll måste portlåset låsas. När man behöver nödfrikopplingen, måste portlåset först låsas upp. När man har använt nödfrikopplingen måste man meddelst provkörning kontrollera att porten fungerar med motor igen. Regeln (ill. 1a / position B), metallspaken (ill. 1b / position B) och förskiljarsliden (ill. 1d / position B) på löpsläden bör vara tillbakasatt i sina bakre driftställning.

Den platta löpslädens röda utlösningsstift (ill. 1C/ position G) bör skjutas tillbaka manuellt i pilriktning.

Symbolerna på löpslädens undersidan visar tillståndet som är för handen enl. ill.:

Porten är skjiljad från driften.

- Det rörliga skjutelementets framkant (B) sitter över pilen av symbolen 'lås ÖPPNA'.

Porten är kopplad till driften eller ska kopplas till driften automatiskt efter nästa portkörning.

- Det rörliga skjutelementets framkant (B) sitter över pilen av symbolen 'lås STÄNG'.

Observera:

Nödfrikopplingens funktionsduglighet bör kontrolleras regelbundet.

- Føringskinneprofil

-Föringsskinneprofil

• BOWDEN-trekkets kule (A) trekkes inn i föringssleides skyver (B).
• Hylsen for BOWDEN-trekket (C) skyves inn lageret (D) på föringsleiden.

Porttype: Vippeport,

Nødåpning Special 311, art.nr.: 152 115

- Forkanten av den bevægelige skyveelement (B) står over pilen av symbolet 'Lås åben'.

- Forkanten av den bevægelige skyveelement (B) står over pilen av symbolet 'Lås lukket'.

Bemærk:
