Landlord M1200 i - Tondeuse à gazon WORX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tondeuse à gazon robotisée
Marque	WORX
Modèle	Landlord M1200 i
Alimentation	Batterie lithium 28 V
Hauteur de coupe	2 à 6 cm (réglable)
Superficie maximale recommandée	1200 m²
Navigation	Aléatoire avec fil périphérique
Capteur de pluie	Oui, arrêt automatique et retour à la base
Retour automatique à la base	Oui, en suivant le fil périphérique
Arrêt de sécurité	Arrêt automatique en cas de soulèvement
Code PIN de sécurité	Oui, à 4 chiffres
Lames	Lames rotatives à 4 bords coupants (5 kits de rechange inclus)
Durée de vie des lames	Environ 2 mois avec utilisation quotidienne, retournement mensuel recommandé
Nettoyage	Chiffon humide ou brosse à poils mous ; ne pas utiliser de jet d'eau ou nettoyeur haute pression
Hivernage	Ranger dans un endroit sec, batterie complètement chargée, nettoyé et éteint

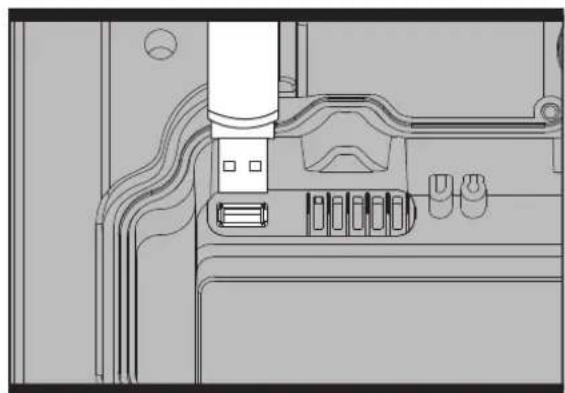

Mise à jour logicielle	Par clé USB via port USB sous le couvercle
Contenu de la boîte	Robot tondeuse, base de charge, adaptateur secteur, fil périphérique (150 m), chevilles, clous de fixation, jauge de distance, clé Allen, 5 kits de lames de rechange

FOIRE AUX QUESTIONS - Landlord M1200 i WORX

Comment installer le fil périphérique ?

Utilisez la jauge de distance fournie pour placer le fil à plus de 35 cm du bord de la pelouse. Fixez-le avec les chevilles métalliques. Pour un premier essai, ne l'enterrez pas immédiatement afin de pouvoir ajuster le parcours si nécessaire. Laissez un espace d'au moins 0,5 m entre le fil et la propriété voisine.

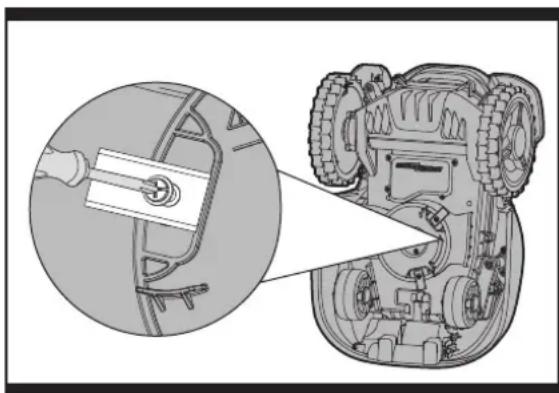

Comment changer les lames ?

Éteignez le robot et mettez des gants de protection. Retournez le robot, retirez le couvercle de batterie et la batterie. Dévissez les vis des lames avec un tournevis, remplacez toutes les lames en même temps par des lames neuves (utilisez toujours des vis neuves), puis remontez la batterie et le couvercle. Assurez-vous que les lames tournent librement.

Que faire en cas de message d'erreur sur l'écran ?

Le robot s'arrête et affiche un code d'erreur. Ouvrez le couvercle du panneau de commande, appuyez sur la touche MARCHE/ARRÊT, puis sur la touche 0 pour résoudre le problème (consultez le guide de dépannage pour les codes spécifiques). Ensuite, appuyez sur DÉMARRER et refermez le couvercle pour reprendre la tonte.

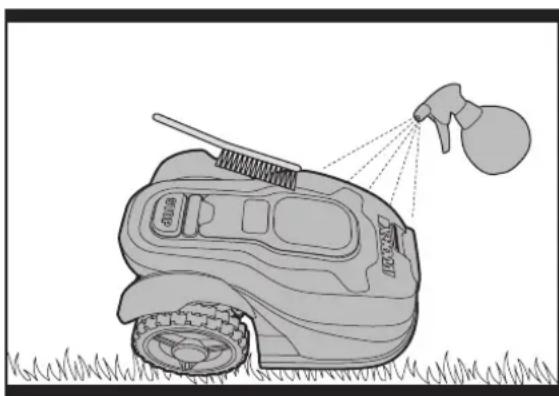

Comment nettoyer le robot tondeuse ?

Éteignez le robot. Utilisez un chiffon humide ou une brosse à poils mous pour nettoyer le boîtier et la partie inférieure. Ne jamais utiliser de jet d'eau ou de nettoyeur haute pression. Nettoyez régulièrement les broches de contact et les bandes de chargement avec un chiffon sec.

Comment régler la hauteur de coupe ?

Avant la première utilisation, coupez l'herbe à 9 cm maximum. Ouvrez le couvercle du panneau de commande et réglez la hauteur de coupe entre 2 et 6 cm à l'aide de la molette prévue à cet effet. Commencez par la hauteur maximale (6 cm) pour habituer le robot.

Comment stocker le robot pour l'hiver ?

Nettoyez soigneusement le robot, rechargez complètement la batterie, éteignez-le. Rangez-le dans un endroit frais et sec (remise ou garage). Le fil périphérique peut rester dehors, mais protégez les extrémités (par exemple dans une boîte avec de la graisse). À la remise en service, nettoyez les bornes de charge avec une toile émeri fine.

Comment mettre à jour le logiciel du robot ?

Téléchargez le fichier .pck depuis www.worxlandroid.com sur une clé USB vide. Éteignez le robot, ouvrez le couvercle du fond, insérez la clé USB dans le port. Allumez le robot : la mise à jour s'effectue automatiquement. Retirez la clé et replacez le couvercle après confirmation.

Quelle superficie le robot peut-il tondre ?

Le modèle Landlord M1200 i est conçu pour des pelouses jusqu'à 1200 m². La superficie réelle dépend de facteurs comme le type d'herbe, la présence d'obstacles, la température et l'affûtage des lames. Ajustez la durée de travail quotidienne dans les paramètres si nécessaire.

Le robot fonctionne-t-il sous la pluie ?

Non, le robot est équipé d'un capteur de pluie qui détecte les gouttes. Il arrête la tonte et retourne automatiquement à sa base de charge. Il reprendra après un délai par défaut de 180 minutes une fois les capteurs secs. Évitez de tondre l'herbe mouillée pour de meilleurs résultats.

Comment démarrer et arrêter le robot ?

Pour démarrer : ouvrez le couvercle du panneau de commande, appuyez sur MARCHE/ARRÊT, saisissez votre code PIN à 4 chiffres, puis appuyez sur DÉMARRER et refermez le couvercle. Pour arrêter : appuyez sur le bouton STOP (situé sur le dessus). Le robot s'arrête et se met en veille après 20 minutes sans commande.

MODE D'EMPLOI Landlord M1200 i WORX

1. Instructions de sécurité 31

1.1 Mises en garde generales et complémentaires 31
1.2 Informations sur le Android M 33

2. List des composants 34

3. Principe de fonctionnement du LandroidM 36

3.1 Comment mon Landroid M peut-il savoir quels endroits il est cense tondre? 36
3.2 Comment mon Landroid M peut-il savoir où il est censé aller? 37

A. Recherche du socle de recharge 37
B. Capteurs pluviométriques 37
C.Detection du fil-barriere 37
D. Demarrage et arrêt au cours du travail 37

3.3 Quelle superficie maximale mon LandroidM est-il capable de tandre? 38
3.4 Quel sera le degré d'efficacité du travail de mon Landroid M? 38

4. Telecommande Mobile 39

5. Principe de fonctionnement du fil-barrière 39

5.1 Pose du fil-barrière 39
5.2 Enterrement du fil-barrière 39

6. Mise à jour du logiciel 39

7. Entretien 40

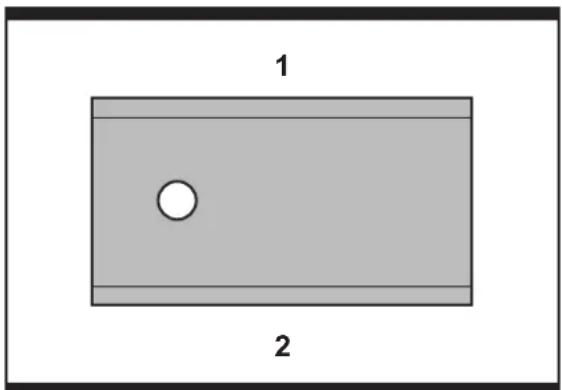

7.1 Affutage 40

A. Rotation et retournement des lames 41
B.Changement des lames 41

7.2 Nettoyage 41

A.Nettoyage du boitier 41
B.Nettoyage de la partie inférieure 42

C.Nettoyez les broches de contact et les bandes de chargement 42

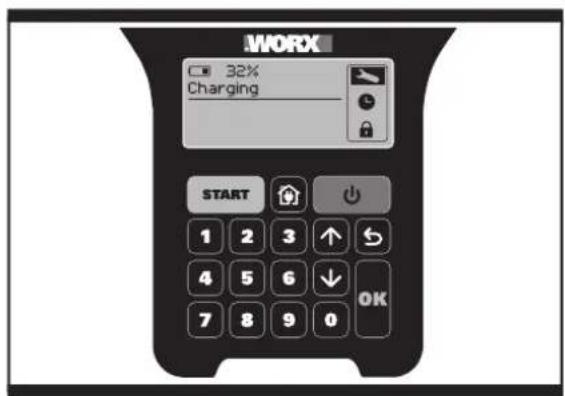

7.3Durée de vie de la batterie 42
7.4 Hibernation 43

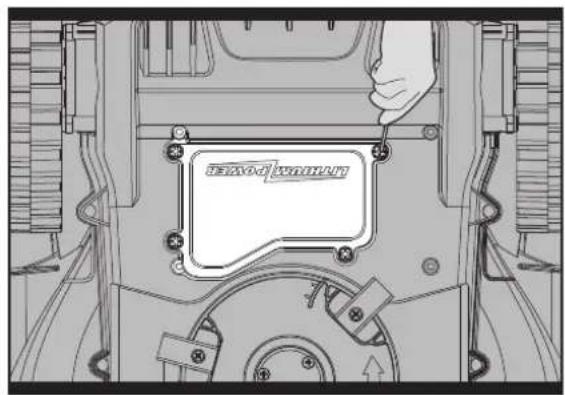

7.5 Changement de la batterie 43

1. Instructions de sécurité

1.1 Mises en garde générales et complémentaires

ATTENTION: Lisez toutes les mises en garde et toutes les instructions. Le non-respect des mises en garde et des instructions peut etre a l'origine d'électrocutions, d'incendies et/ou de blessures graves. Lisez attentivement le manuel d'utilisation afin d'utiliser I'appareil d'une maniere sécurisé. Gardez le mode d'emploi et les mises en garde pour pouvoir vous y référer ultérieurement.

• Cet apparéil n'est pas conçu pour être utilisé par des personnes aux capacités physiques, mentales, sensorielles réduites, ou manquant d'expérience et de connaissances (y compris les enfants), sauf si une personne responsable de leur sécurité leur a donné les indications nécessaires ou les surveillependant l'utilisation.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
• L'appareil ne doit être utilisé qu'avez l'alimentation fournie avec celui-ci.

IMPORTANT

LISEZ ATTENTIVEMENT LE MODE D'EMPLOI AVANT D'UTILISER L'APPAREIL CONSERVEZ-LE POUR RÉFERENCE ULTÉRIEURE

PRATIQUES DE TRAVAIL SÜRES

Apprentissage

a) Lisez attentivement le mode d'emploi. Vous devez impérativement comprendre les instructions et vous familiariser avec les contrôleles et le mode d'utilisation de l'appareil.
b) Ne laissez en aucun cas l'appareil à un enfant ou à une personne n'ayant pas pris connaissance du mode d'emploi. Les réglementations locales définissent parfois des limites d'âge pour l'utilisateur.
c) L'utiliseur est responsable des accidents et des dommages causés à d'autres personnes ou à leurs biens.

Preparation

a) Veillez à ce que le cable périhérique soit correctement installé en suivant les instructions.
b) Inspectez regulierement la zone ou l'appareil doit ettreutilise et enlevez toutes les pierres, tous les batons, cables, os et autres objets étrangers.
c) Procedez regulierement a un examen visuel des lames, des boulons de lame et de I'unité de coupe pour vous assurer qu'ils ne sont ni uses, ni endommages. Afin de preserver I'equilibre de la machine, changez always les lames et leurs boulons en meme temps.
d) Sur les apparciels comportant plusieurs arbres, veuillez noter que la rotation d'une lame peut entrainer la rotation des autres lames.
e) ATTENTION! Ne faites jamais fonctionner l'appareil si l'une de ses protections est défectueuse ou si l'un de ses dispositifs de sécurité n'est pas en place.

UTILISATION

1. GÉNÉRALITÉS

a) Ne faites jamais fonctionner l'appareil si l'une de ses protections est defectueuse ou si l'un de ses disposits de sécurité n'est pas en place (ex: les déflecteurs).
b) N'approchez jamais les mains ou les pieds des parties rotatives, et ne les mettez jamais sous l'appareil. Ne vous mettez jamais en travers de l'ouverture d'évacuation.
c) Ne soulevez jamais et ne portez jamais une tondeuse dont le moteur est en marche.
d) Actionnez le dispositif de desactivation de l'appareil.

Avant de le débloquer;
- Avant d'inspector, de nettoyer ou de travailler sur l'appareil.
e) Il n'est pas permis de modifier le design d'origine du robot tondeuse. Toute modification effectue est à vos risques et périls.
f) Demarrer la tondeuse a gazon robotique conformement aux instructions. Lorsque la touche d'alimentation est allumée, voirlez a garder vos mains et pieds loin des lames pivotantes. Ne jamais mettre vos mains ou pieds sous la tondeuse.
g) Ne jamais soulever la tondeuse à gazon robotique ou la porter tant que la touche d'alimentation est allumée.
h) Ne laissez en aucun cas la tondeuse à une personne non familiarisée avec l'appareil et son mode d'utilisation.
i) Ne posez jamais des objets sur le robot ou sur le socle de recharge.
j) Ne faites jamais fonctionner le robot si le boitier ou l'une des lames sont endommages. L'appareil ne doit pas etre utilise si les lames, les vis, les ecrous ou les cables sont endommages.
k) Toujours eteindre la tondeuse a gazon robotique lorsque you n'vez pas l'intention de I'utiliser. La tondeuse a gazon robotique ne peut demarrer que lorsque la touche d'alimentation est allumee et que le code PIN correct a ete saisi.
I) Maintenez vos mains et pieds eloignes des lames rotatives. Ne place jamais vos mains ou pieds a proximite ou sous le corps lorsque la tondeuse automatique est en marche.

2. MISE EN GARDE COMPLEMENTAIRE EN CAS DE FONCTIONNEMENT AUTOMATIQUE

a) Ne laissez pas la machine fonctionner sans surveillance si vous savez que des personnes (notamment des enfants) ou des animaux domestiques se trouvent a proximite.

ENTRETIEN ET RANGEMENT

AVERTISSEMENT! Lorsque la tondeuse est retournée, la touche d'alimentation doit toujours etre eteinte.

La touche d'alimentation doit être éteinte pendant tous les travaux sur le chassin de base de la tondeuse, tels que le nettoyage ou le remplacement des lames.

a) Veilz à ce que tous les écrous, vis et boulons soient bien serrés, afin de vous assurer que l'appareil reste en bon état de marche.
b) Inspectez le robot tondeuse regulierement et, par securite, remplacez toute piece uee ou endommagee.
c) Assurez-vous que les lames et le disque de coupe ne sont pas endommagés. Afin d'assurer l'équilibre des pieces rotatives, changez toujours les lames et les vis en même temps.
d) Les accessoires de coupe de rechange doivent impérativement être du même type que ceux d'origine.
e) Rechargez toujours la batterie avec le chargeur fourni par le fabricant. Toute utilisation incorrecte peut etre a l'origine d'un chic electrique, d'une surchauffe ou d'une fuite du liquide corrosif de la batterie.
f) En cas de fuite d'électrolyte et de contact avec les yeux, rincez abondamment avec de l'eau ou un agent neutralisant etappelez les urgences.
g) Toute réparation sur l'appareil doit s'effectuer d'une manière conforme aux instructions du fabricant.

Déplacer l'appareil

Utilisez l'emballage d'origine pour transporter le robot sur de longues distances.

Pour déplacer l'appareil de ou vers la zone de travail en toute sécurité:

a) Appuyez sur le bouton STOP pour arreter la tondeuse.
b) You choicesez un code PIN à quatre chiffres lorsqu'you demarrez la tondeuse pour la premiere fois.
c) Toujours eteindre la tondeuse a gazon robotique si lorsque vous avez l'intention de la porter.
d) Portez la tondeuse en la tenant par la poignee située à l'arriere, en dessous. Tenez la tondeuse avec le disque de coupe du cote opposé à vous

Mises en garde concernant la batterie
a) La batterie et les piles secondaires ne doivent pas etre ouvertes, demontees ou broyees.
b) La batterie ne doit pas etre court-circuite. Evitez de mettre la batterie en vrac dans une boite ou dans un tiroir ou elles risqueraient de se court-circuiter entre elles ou au contact d'autres objets metalliques.Aprèsusage,evitez tout contact de la batterie avec d'autres objets metalliques de petite taill (trombones, pieces, clés, clous, vis etc.) susceptibles de court-circuiter les pôles.Un court-circuit entre les pôles de la batterie peut etre à l'origine de brûlures ou d'un incendie.
c) La batterie ne doit pas etre exposée au feu et à la chaleur. Evitez de la ranger à la luziere du soleil.
d) La batterie et les piles ne doivent pas etre soumises a des chocs mecaniques.
e) En cas de fuite des piles, évitez tout contact du liquide avec la peau et les yeux. En cas de contact, rincez abondament la surface touchée avec de l'eau et appelez les urgences.
f) En cas d'ingestion d'une pile ou d'une batterie, appelez immédiatement les urgences.
g) La batterie et les piles doivent rester propres et sèches.
h) La batterie et les piles fonctionnent au moins de leur capacité dans une température ambiente normale, comprise entre +15^ et +25^ environ.
i) Les batteries fonctionnant avec des systèmes electrochimiques différents doivent être mis au rebut séparément.
j) N'utilisez pas d'autre chargeur que celui spécifié par WORX. N'utilisez pas d'autre chargeur que celui spécifié fourni avec l'appareil. Un chargeur destiné à un type de batterie donné peut-être à l'origine d'un incendie s'il est utilisé avec une autre batterie.
k) N'utilisez enaucun cas une batterie autre que celle prevue pour cet apparéil.
I) La batterie doit être tenue hors de portée des enfants.
m) Gardez la documentation d'origine du produit afin de pouvoir vous y reférer ulterieurement.
n) Respectez les procédures de mise au rebut.

1.2 Informations sur le Android®M

ATTENTION -Ce ROBOT TONDEUSE peut etre dangereux s'il est utilisé de maniere incorrecte.

Avant d'utiliser le ROBOT TONDEUSE pour la première fois, vous doivent avoir lu et compris le contenu dans son intégralité.

ATTENTION - Restez à distance de la machine pendant qu'elle fonctionne.

ATTENTION - Éteignez la machine avant de la manipuler ou de la soulever.

ATTENTION - Ne pas s'asseoir sur la machine.

Ne pas jeter au feu

Les batteries peuvent entrer dans le cycle de l'eau si elles sont éliminées de façon inappropriée, ce qui peut être dangereux pour l'écosystème. Ne pas éliminer les batteries usagées comme un déchet municipal non trié.

Les piles doivent etre recyclées. Ne jetez pas les piles usagees avec les ordures menagères.

Ne lavez pas la machine avec un nettoyeur à haute pression

Appareil de classe III

Les produits électriques usages ne doivent pas être jetés avec les ordures menagères. Apportez le produit à un endroit où il pourrait être recyclé. Pour plus d'informations sur le recyclage, adressez-vous au magasin d'achat ou aux autorités de votre commune.

Robot de fauchage à pelouse F

2. List des composants

Robot de fauchage à pelouse F

1. POIGNÉE
2. CABLE BASSE TENSION
3. BROCHES DE CONTACT
4. SOCLE DE CHARGEMENT
5. BANDE DE CHARGE
6. COUVERCLE DU ÉCRAN
7. COUVERCLE DU PANNEAU DE COMMANDE
8. BOUTON STOP
9. CAPTEUR PLUVIOMÉTRIQUE
10. ROUE MOTRICE ARRIÈRE
11. POIGNée
12. BATTERIE
13. DISQUE DE COUPE ROTATIF
14. LAMES DE COUPE
15. ROUE AVANT
16. BOUTON START
17. ÉCRAN
18. CLAVIER
19. BOUTON MARCHE/ARRÉT
20. ADAPTATEUR D'ALIMENTATION
21. FIL-BARRIÈRE
22. CHEVILLES METALLIQUES
23. CLOUS DE FIXATION DE LA BASE DE CHARGE
24. JAUGE DE DISTANCE DU FIL-BARRIÈRE
25. CLEF ALLEN

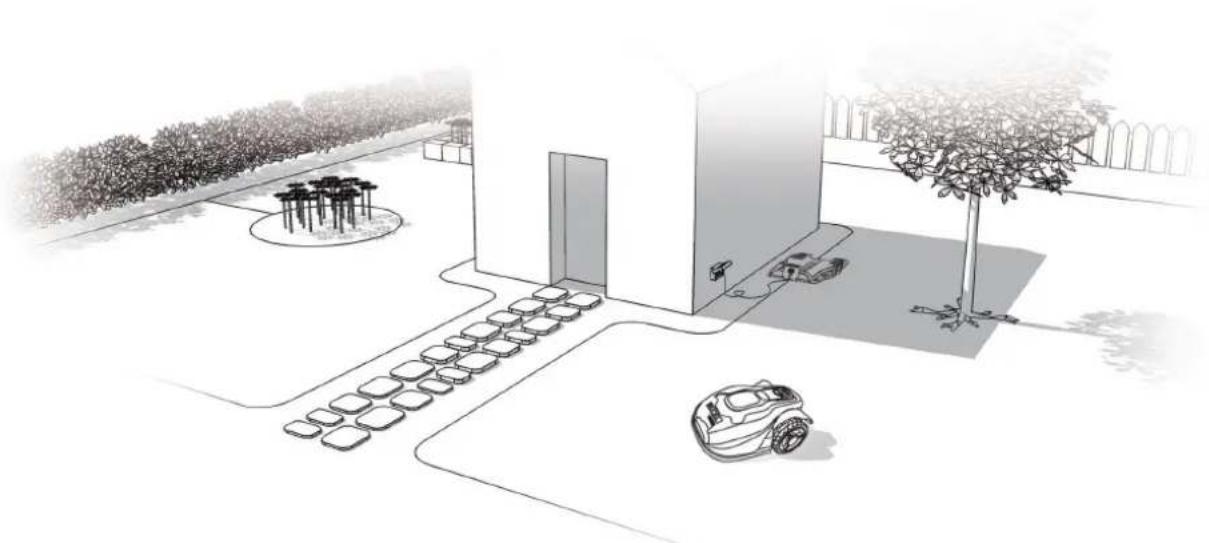

3. Principe de fonctionnement du Android®M

Félicitations pour votre achat de ce Landroid®M; avec cet apparéil commence pour vous une nouvelle vie dans laquelle vous pelouse se tonda toute seule! Dans cette section, nous vous aidrons à很好地 comprendre le mode de fonctionnement du Landroid®M.

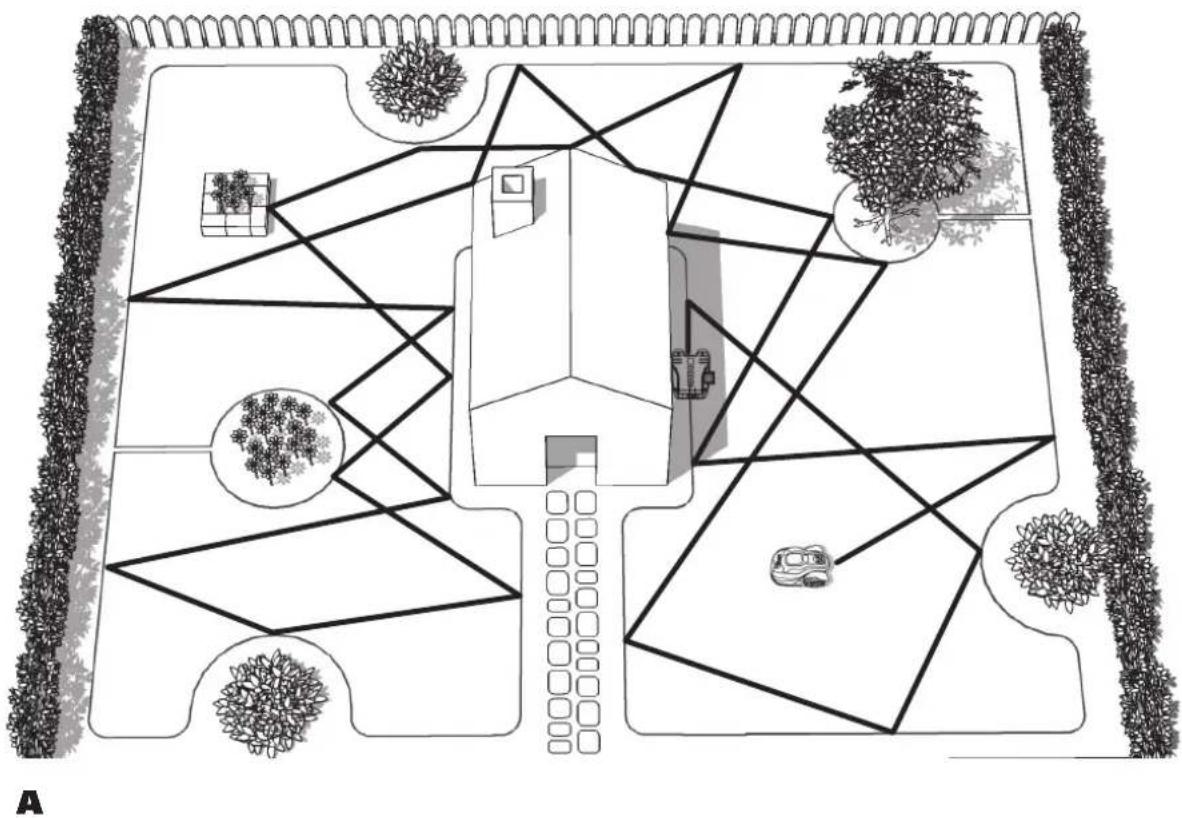

3.1 Comment mon Android®M peut-il savoir quels endroits il est censé tandre?

Le Landroid M choisit sa direction au hasard. Grace a lui, toute sua pleouse sera tondue de maniere parfaitement uniforme et sans couloirs disgracieux (Voir Fig. A).

Robot de fauchage à pelouse F

3.2 Comment mon Android®M peut-il savoir où il est censé aller?

Le Landroid®M peut fonctionner de manière autonome. La Landroid®M sait lorsqu'elle doit aller sur sa base de chargement (4) pour se recharger, elle peut détecter lorsqu'il pleut et peut s'arrêt en cas de détction d'un problème, et sait s'arrêter, recycler, puis tourner quand elle"Heurte un obstacle bloquant son chemin ou un autre object. D'autre part, afin de prévenir tout risque d'accident, le disque de coupe s'arrête automatiquement lorsque le Landroid®M est soulevé.

A. Recherche du socle de recharge

Lorsque vous Landroid M a besoin de se recharger, il cessera de tondre et suivra le cable periphrérique (21) dans le sens antihoraire pour returner sur son socle de recharge. Landroid M est préprogramme pour tondre la pelouse pres du cable periphrérique une fois par semaine. Si vous souhaitez tondre davantage la pelouse pres du cable periphrérique, ouvre le couvercle du panneau, appuyez sur le bouton « Home » et fermer le couvercle du panneau. Le Landroid M arrête de tondre, repérer la cable periphrérique et tondra l'herbe pres du cable periphrérique pendant qu'il localise le socle de recharge. Nous vous suggérons d'utiliser cette fonctionnalité lorsque la charge de la batterie est supérieure à 75%. Vous pouvez vérifier la puissance de la batterie sur l'écran.

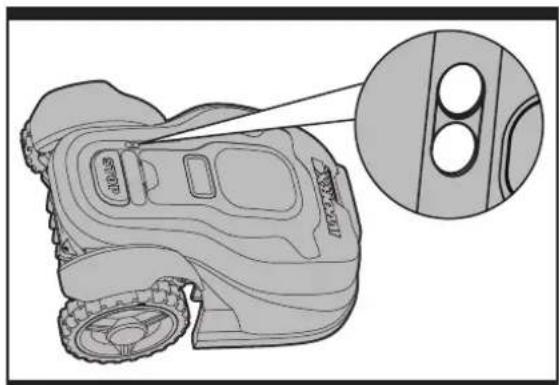

B. Capteurs pluviemétriques

Le Landroid M dispose d'un Déteur de pluie (9) sur ses côtes qui détecte les gouttes de pluie et informé le Landroid M pour arrêter la tonte et suivre le cable délimitant jusqu'à sa base de chargement (Voir Fig. B). Le Landroid M peut être programmé pour un démarrage différé quand il pleut. Le délai par défaut définis dans le Landroid M est de 180 min. Lorsque les capteurs de pluie sont humides, le Landroid M

retourne à sa station d'accueil. Ce n'est que lorsque les capteurs de pluie deviennent secs que le Landroid M commence le compte à rebours avant le démarrage différé ou returne immediatement à la tonte. Pour plus de détails, veillez vous référer au Guide de programmation et de dépannage.

B

C

C. Détction du fil-barrière

Grace a se des deux capteurs situés à l'avant, le Landroid M sait lorsqu'il s'approche du fil-barrière et ne dépasse jamais cette limite. Avant de changer de direction. (Voir Fig. C)

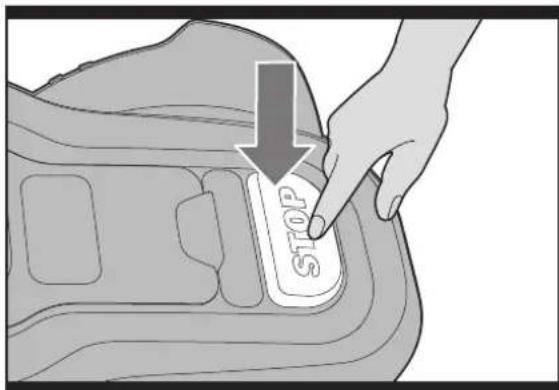

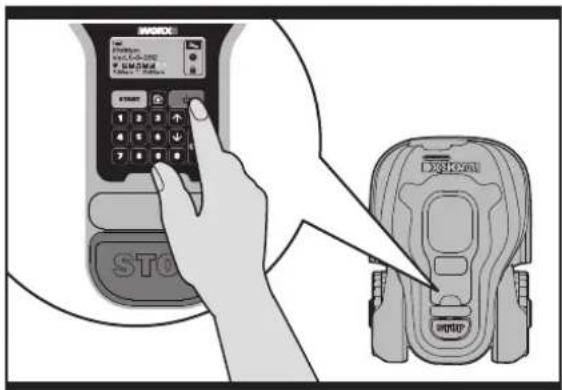

D. Demarrage et arrêt au cours du travail (Voir Fig. D, E)

Si you souhaitez que le Landroid M arrete de travailler, il you suffit d'appuyer la touche d'acces (8) située au-dessus. Pour commencer à tondre, ouvre le couvercle du panneau de commande, appuyez sur la touche MARCHE / ARRET et saisissez le code PIN, puis appuyez sur la touche Demarrer et refermer le couvercle du panneau.

Chaque fois que le Landroid M détece un problème, un message d'erreur apparait à l'écran (17) et s'éteindra automatiquement s'il ne recoit aucune commande de l'utilisateur dans les 20 mins (Pour plus d'informations sur les messages d'erreur, referez-vous au Guide de dépannage et de programmation).

Pour Continuer:

D

E

Robot de fauchage à pelouse F

Scène 1: STOP - Arrêt automatique après 20 min

Ouvrez le couvercle du panneau de commande
- Appuyez sur la touche MARCHE/ARRET (19) pour l'allumer
- Appuyez sur la touche 0 pour résoudre le problème
- Appuyez de nouveau sur le bouton DEMARRER et fermer le couvercle du panneau de commande
- Maintenant, la Landroid M commencera à tandre !
Scène 2: STOP-Sans arrêt automatique
Ouvrez le couvercle du panneau de commande
- Appuyez sur la touche 0 pour résoudre le problème
Appuyez de nouveau sur le bouton DEMARRER et fermer le couvercle du panneau de commande
- Maintenant, la Android M commencera à tandre !

3.3 Quelle superficie maximale mon Android®M est-il capable de tondre?

Le Landroid®M est capable de tondre différentes tailles de superficie; cette superficie dépend cependant de plusieurs facteurs:

L'espece d'herbe dont est constituée votre pelouse, ainsi que sa vitesse de croissance
L'affutage des lames (14)

L'humidité

La température ambiente
- Le nombre d'obstacles dans votre jardin

Si la température ambiente ou vous habitez est très chaude, votre Landroid®M peut recharger à un rythme légersement plus lent. Le Landroid®M consomme moins d'énergie quand il travaille dans un espace ouvert compteant peu d'obstacles (ex: parterres de fleurs, fontaines, allées etc.).

Vou puez tue la dree de trail par defaut du LandroidM pour differentes tailles de pelouse dans le guide de programmation.

Les durées indiquées peuvent varier selon les facteurs susmentionnés. Ajustez progressivement la durée de travail quotidienne du Landroid M jusqu'à couver le réglage qui convient.

Vou puez eaglement programmer le temps de travail du LandroidM de facon a ce qu'il s'adapte a tou emploi du temps - se reporter au Guide de programmation.

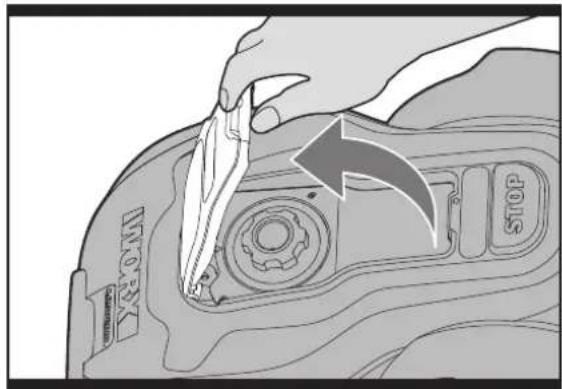

3.4 Quel sera le degré d'efficacité du travail de mon Android M?

La hauteur de coupe du Landroid®M se regle entre 2cm et 6cm. Avant de démarrer votre Landroid®M pour la première fois, vous devrez couper l'herbe à une hauteur n'excedant pas 9 cm. Ensuite, assurez-vous d'ouvoir le couvercle du panneau de commande (7) et de régler la hauteur de coupe à sa hauteur maximale de 6 cm (Voir Fig. F, G).

Le Landroid M produit un meilleur travail par temps sec. Il n'aime pas l'herbe mouillée car celle-ci a tendance à s'accumuler sur le disque de coupe (13) et dans le moteur, outre le fait qu'elle peut le faire devier et glisser.

Le Landroid M a peur de la foudre! En cas d'orage, protegez-le en debranchant le socle de recharge (4), en disconnectant le fil-barrière (21) et en vous assurant que le robot n'est pas sur son socle.

Le Landroid M aime tondre la pelouse et a besoin d'avoir des lames (14) en bon etat pour pouvoir mener sa tache a bien.

Le Landroid M peut faire la plus grande partie du travail tout seul, mais il aura de temps en temps besoin de vous aide pour éviter de se blesser.

• Ne laissez jamais le Landroid M rouler sur du gravier
• Enlevez tous les obstacles sur lesquels le Landroid M risquerait de monter ou qui seraient susceptibles d'abimer le disque de coupe; ou isolez de tels obstacles.
• Enlevez tous les détritus et autres objets étrangers de votre pelouse

GF

Robot de fauchage à pelouse F

4. Télecommande mobile (uniquement pour un modèle concret, veuillez vérifier les Données techniques et la Déclaration de conformité)

Votr LanroidM peo t rei a un mshone. Tous les parametres generaux neuvent etre definis sur vro telephone. Il indiquera eaglement I'etat de fonctionnement actuel, mee les erreurs. Pour les parametes detaillés, veuillez you reporter au Guide de connexion WiFi du Lanroid M.

5. Principe de fonctionnement du fil-barrière

5.1 Pose du fil-barrière

Utilisez laJAuge de distance de bord (24) pour regler correctement la distance jusqu'au bord de votre pelouse (Plus de 35~cm^* ).

• C'est la distance recommandée. Utilisez laJAuge de distance fournie pour assurer une bonne installation.

Si vous voisin utilise également un Android M, laissez un espace d'au moins 0.5 m entre le fil-barrière et la propriété voisine.

Le fil-barrière est censé délimiter précisément la surface devant être tondue. Les pris et les tas de fil ne faisant pas partie de la zone de travail sont susceptibles de perturber le fonctionnement du Landroid®M (Voir Fig.H). Si vous disposez d'un excédent de fil après avoir délimité le périmètre de coupe, coupez-le et rangez-le dans un endroit à part. Il est cependant important de prévoir une longueur suffisante pour que le fil puisse être correctement relié au socle de recharge tout en étant entéré.

H

5.2 Entre remment du fil-barriere

Si you've anl intention d'enterrer le fil, veuillez noter que la disposition du fil pourra poser des dificultes au Landroid M lorsqu'il retournera sur son socle de recharge pour la premiere fois. Il est recommanded a'arrimer d'abord le fil delimitant au gazon pour qu'il soit facile de faire des ajustements si nécessaire. Ceci permettra au LandroidM de s'ajuster a son nouvel environment et garantira qu'il reussira a fonctionner avec sa base de recharge avant que le cable delimitant ne soit enterre. Lorsque you'veanized installation du cable periphérique, il est recommanded de demander au LandroidM de suivre le cable periphérique en appuyant sur le bouton «home»

Tout en observant le Landroid®M localiser la station de charge, vous pouze apporter des modifications à l'itinétaire du cable pérophérique, afin d'assurer un bon dépistage du cable pérophérique par le Landroid®M quand il localise la station de charge.

6. Mise à jour du logiciel

Voupe zier la version de logiciel de vret La ndroidM lres de la mie en marche de la machine, en appuyant sur le bouton ON/OF. Vore logiciel LandroidM peut etre mis a jour lorsque de nouvelles versions sont disponibles. Le dernier logiciel peut etre telecharge a partir de notre site Web www.worxlandroid.com.Voir ci-dessous les instructions de tlerechargement et d'installation:

Étape 1: Recherche la dernière version du logiciel sur: www.worxAndroid.com. Copiez le fichier « .pck » contenant la dernière version de logiciel sur une clé USB.

REMARQUE: Avant de transférer le fichier « .pck», voirlez à ce que la carte mémoire flash ne contienne pas d'autres fichiers ou données.

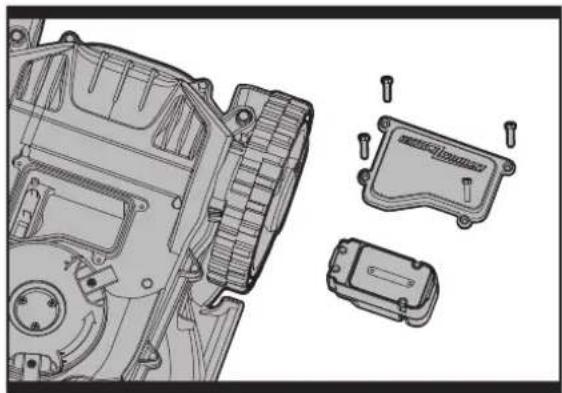

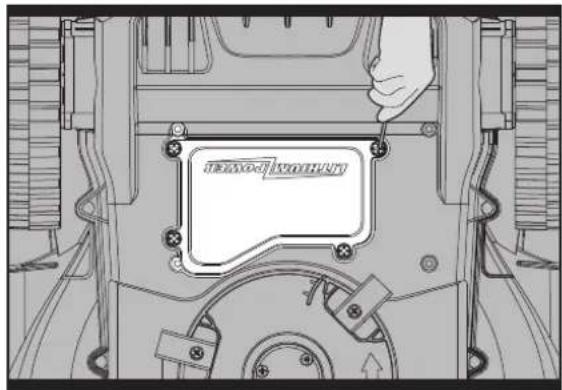

Étape 2: Appuyez sur le bouton ON/OFF (19) pour éteindre votre Landroid®M. Ouvrez le couvercle du fond (Voir Fig. 11) et insérez la clé USB (Voir Fig. 12). Vous pouvez extraire la batterie (Voir Fig. 13) en cas de difficulté pour aligner la clé USB et le port USB, mais vous nez la réinstaller après avoir inséré la clé USB.

Étape 3: Appuyez sur le bouton ON / OFF (19) pour allumer le Landroid® M. La nouvelle version de logiciel sera automatiquement mise à jour et sera affichée dans le coin inférieur droit de l'interface pendant 10 secondes. (Voir Fig. 14) Étape 4: Retirez la carte mémoire flash et remettez le couvercle de la batterie.

Le manuel dans la boite est basé sur le calculi par defaut de la production de masse. Certaines nouvelles caractéristiques / fonctions de la nouvelle version peuvent ne pas exist dans le manuel. Si vous ne trouvez pas certains paramétres dans le manuel, veuillez consulter www.worxlandroid.com pour telcharger la derniere version de manuel.

11

12

13

14

7. Entretien

Le Landroid M doit faire l'objet d'un examen periodique. Le Landroid M travaillere dur, c'est pourquoit vous devez regulierement le nettoyer en profondeur et changer les pieces uses.Dans cette section, nous you expliquerons comment prendre soin de voterouveau LandroidM de maniere a ce qu'il s'adapte parfaitement a sa nouvelle demeure.

7.1 Affutage

ATTENTION: Avant d'effectuer toute manipulation de nettoyage, de réglage ou de changement des lames, éteignez le Android®M, et mettez des gants de protection.

Robot de fauchage à pelouse F

ATTENTION! Pour le remplacement des lames, assurez-vous de remplacer TOUTES les lames à la fois. Utilisez toujours des vis neuves lors du montage des lames. Il est important d'assurer la détention de la lame. Le fait de ne pas utiliser de vis neuves pourrait entrainer des blessures graves.

Le Landroid M ne coupe pas l'herbe de la meme maniere que les autres tondeuses. Ses lames (14) sont tranchantes comme des rasoirs sur leurs 2 bords et tournent dans les deux sens pour une efficacite de coupe maximale (Voir Fig. J). Chaque lame de votre Landroid M a 4 bords coupants. Selon la frquence que le Landroid M tond leur pelouse, les lames devront etre tournees/returnees periodiquement pour utiliser un nouveau bord coupant. Si vous Landroid M est programme pour tondre la pelouse tous les jours, alors les lames devront etre tournees tous les mois pour des meilleurs résultats. Chaque lame va durer jusqu'a 2 mois

quand il est programme pour tondre la pelouse tous les jours. Lorsque les lames sont uses et ne coupent plus bien, elles doivent etre remplacées par les lames de rechange fourni avec voite LandroidM.Des lames de rechange sont egalement disponibles chez voite detaillant Worx le plus proche.

J

A. Rotation et retournement des lames

Le Landroid M est equipé de lames, qui sont visées sur le disque de coupe (13). Les lames sont l'outil dont le Landroid M a besoin pour faire son travail; elles doivent donc faire l'objet d'un soin particulier. De temps en temps, les lames doivent être returnées en même temps; cela permet d'assurer une coupe parfaite. Lorsque vouseturnez les lames, n'oubliez pas d'ajuster toutes les lames en même temps, faute de quoi le disque de coupe risquerait d'être désquilibré. Si vous Landroid M travaillée en suivant un planning normal (quotidien), les lames doivent durer 2 mois si elles sont returnées tous les mois. Vérifiez chaque fois si les lames sont ébréchées ou endommagées et changez-les le cas échéant.

B. Changement des lames (Voir Fig. K)

Au bout d'une certaine durée d'utilisation (normalement en fin de saison), les lames du Landroid®M auront besoin d'être changées. Le Landroid®M n'aime pas travailler avec des lames de différents ages et de différents niveaux de qualité, c'est pourquoi il est indispensable de toujours changer toutes les lames en même temps. Vous pouvez utiliser l'un des 5 kits de rechange fournis avec le Landroid®M, avec les vis de montage correspondantes.

Avant de changer les lames, coupe le moteur et mettez des gants de protection. Puis procedede la maniere suivante:

1. Retournez délicatement le Android M.
2. Retirez le couvercle de la batterie et la batterie.
3. Devissez les vis des lames avec un tournevis.
4. Puis fixez solidement les lames neuves.
5. Remontez la batterie et son couvercle.

K

IMPORTANT: ÀpRES avoir visse les lames sur le disque, assurez-vous qu'elles peuvent tournier librement.

7.2 Nettoyage

ATTENTION: Avant de le nettoyer, éteignez votre Landroid®M. Mettez des gants de protection avant de nettoyer le disque de coupe (13), et ne le lavez pas sous le robinet. (Voir Fig. L)

A. Nettoyage du boitier

Votre Landroid®M fonctionnera mistrux et plus longtemps s'il est nettoyere regulierement. Toutefois, comme vous Landroid®M est une machine electrique, vousdez faire attention lors du nettoyage, de NE PAS UTILISER un tuyau, des nettoyeurs à haute pression ou autre pour faire couler de l'eau sur votre Landroid®M; il est préferable d'utiliser un vaporisateur rempli d'eau. Pour nettoyer le boitier en

L

Robot de fauchage à pelouse F

plastique moulé, utilisez un chiffon ou une brosse à poils mous et evitez les solvants et les produits de cirage (Voir Fig. L).Enfin, n'oubliez pas d'enlever tous les dépôts d'herbe et autres détritus.

B. Nettoyage de la partie inférieure

Une fois encore, vous doivent appuyer le Android®M avec le bouton marche/arrêt etmettre des gants de protection avant de toucher le disque de coupe (13).

Retournez tout d'abordVote Landroid M a l'envers pour en exposer sa face inférieure. Reperez le disque de coupe, le boitier du moteur ainsi que les roues avant (15) et les roues motrices (10).Nettoyz soigneusement toutes ces pieces avec un chiffon mouilé ou une brosse a poils mous.

Faites tourner le disque de coupe pour vous assurer qu'il tourne libre. Vérifiez que les lames tournent librement autour des vis de fixation. Retirez tout obstacle.

IMPORTANT: Enlevez tous les détritus accumulés susceptibles de fissurer le disque de coupe. Mème la fissure la plus microscopique peut influencer le fonctionnement du Android®M de manière importante.

C. Nettoyez les broches de contact et les bandes de chargement

Nettory la broche de contact (3) située sur la base de chargement (4) et la bande de chargement (5) situé sur le Landroid M à l'aide d'un chiffon. Enlevez toute accumulation de débris d'herbe et de débris autour des broches de contact et des bandes de chargement de temps en temps pour vous assurer que le Landroid M se charges correctement à chaque fois.

7.3 Durée de vie de la batterie

Le ceur du Landroid M est une Pile de Lithium de 28 V. Aucun entretien n'est necessaire. Pour un enteposage adequat de la batterie, assurez-vous qu'elle soit complètement chargée et conservée dans un endroit frais et sec entre (20^ - 60^) La durée de vie de la batterie du Landroid M depend de plusieurs facteurs:

La durée de la saisson de tonte dans votre région
- Le nombre d'heures que le Landroid M travaille chaque jour
L'entretien de la batterie pendant le rangement

Le Landroid®M peut être charge manuellement sans le cable périphérique.

Pour charger manuellement la batterie sans brancher le cable péripérisque à la base de recharge;

1. Connectez la base de charge à une source d'alimentation appropriée.

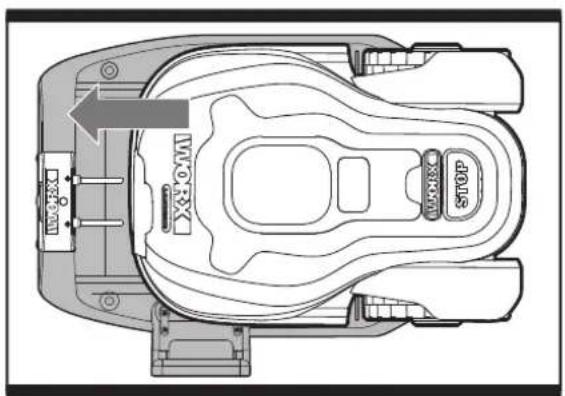

2. Placez manuellement la Landroid®M dans la base de charge alors que la Landroid®M est eteinte. (Voir Fig. M1)
3. L'indicateur lumineux rouge de charge s'allumera.
4. Pendant que I'écran indique « charge ». (Voir Fig. M2) Landroid®M commencerà à se charger.

M1

M2

7.4 Hibernation

Votre LandroidM fonctionnera meux et plus longtemps si you le laissez reposer pendant I'iver. Bien que le Landroid M soit un appareil tres solide, nous you recommandons neanmoins de le ranger dans une remise ou dans un garage pendant I'hiver.

Avant de ranger le Android M pour l'hiver, n'oubliez pas:

• De le nettoyer soigneusement
• De recharger complètement la batterie
• De l'eteindre

Pour maximiser la vie de la batterie, il est recommendé de la charger complètement avant de l'entreposer pour l'hiver. Le fil-barrière peut être laissé par terre, mais il est préférible de protégger les extremités, par exemple en les mettant dans une boîte de conserve remplie de graisse. Si vous choisissez de laisser le socle de recharge à l'extérieur pendant l'hiver, laissiez le fil-barrière relié au socle.

REMARQUE: Lorsque vous redémarrez le Landroid®M après le repos hivernal, nettoyez soigneusement les bornes de recharge (5) et les broches de contact (3) en utilisant de préférence une toile émeri fine. Ensuite, vérifie l'heure et la date, puis renvoyez le Landroid®M à son travail préfééré: tondre la pelouse!

7.5 Changement de la batterie

ATTENTION: Mettez le bouton marche/arrêt sur la position arrêt avant d'effectuer toute manipulation de réglage, de changement ou de réparation.

Si vous nevez changer la batterie, procedez de la maniere suivante.

1. Retournez delicatement le Android M.

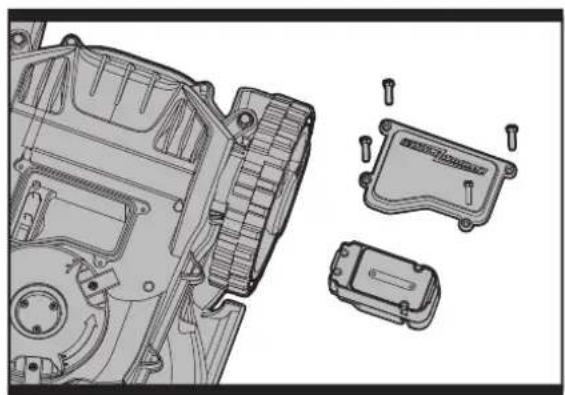

2. Enlevez les vis de fixation de la batterie. (Voir Fig. N)
3. Sortez la batterie usagée. (Voir Fig. O)
4. Insérez la batterie neue.
5. Remettez les vis en place et serrez-les bien.

N

0

Protection de l'environnement

Les déchets d'équipements électriques et électroniques ne doivent pas être déposés avec les ordures menagères. Ils sont collectés pour être recyclées dans des centres spécialisés. Consultez les autorités locales ou vous revendeur pour obtenir des renseignements sur l'organisation de la collecte.

Robot de fauchage à pelouse F

ISTRUZIONI ORIGINALI

INDICE

1. Segura do produits 143

1. Segurarça do produits
