| Tipo di prodotto | Tosaerba robotizzato |
| Marca | WORX |
| Modello | Landlord M1200 i |
| Alimentazione | Batteria al litio 28 V |
| Altezza di taglio | da 2 a 6 cm (regolabile) |
| Superficie massima consigliata | 1200 m² |
| Navigazione | Casuale con filo perimetrale |
| Sensore di pioggia | Sì, arresto automatico e ritorno alla base |
| Ritorno automatico alla base | Sì, seguendo il filo perimetrale |
| Arresto di sicurezza | Arresto automatico in caso di sollevamento |
| Codice PIN di sicurezza | Sì, a 4 cifre |
| Lame | Lame rotanti con 4 bordi taglienti (5 kit di ricambio inclusi) |
| Durata delle lame | Circa 2 mesi con utilizzo quotidiano, capovolgimento mensile raccomandato |
| Pulizia | Panno umido o spazzola a setole morbide; non utilizzare getto d'acqua o idropulitrice |
| Conservazione invernale | Riporre in luogo asciutto, batteria completamente carica, pulito e spento |

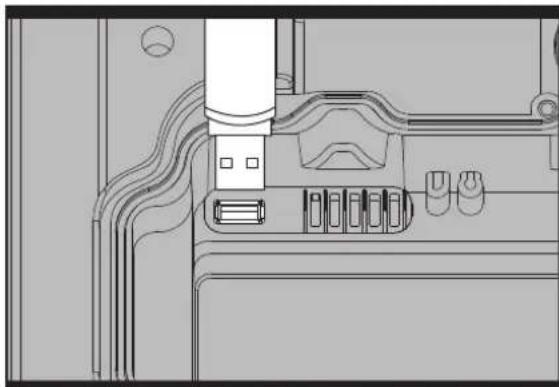

| Aggiornamento software | Tramite chiavetta USB sulla porta USB sotto il coperchio |
| Contenuto della confezione | Tosaerba robot, base di ricarica, adattatore di rete, filo perimetrale (150 m), picchetti, chiodi di fissaggio, calibro di distanza, chiave a brugola, 5 kit di lame di ricambio |
Domande frequenti - Landlord M1200 i WORX
Domande degli utenti su Landlord M1200 i WORX
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Tosaerba in formato PDF gratuitamente! Trova il tuo manuale Landlord M1200 i - WORX e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Landlord M1200 i del marchio WORX.

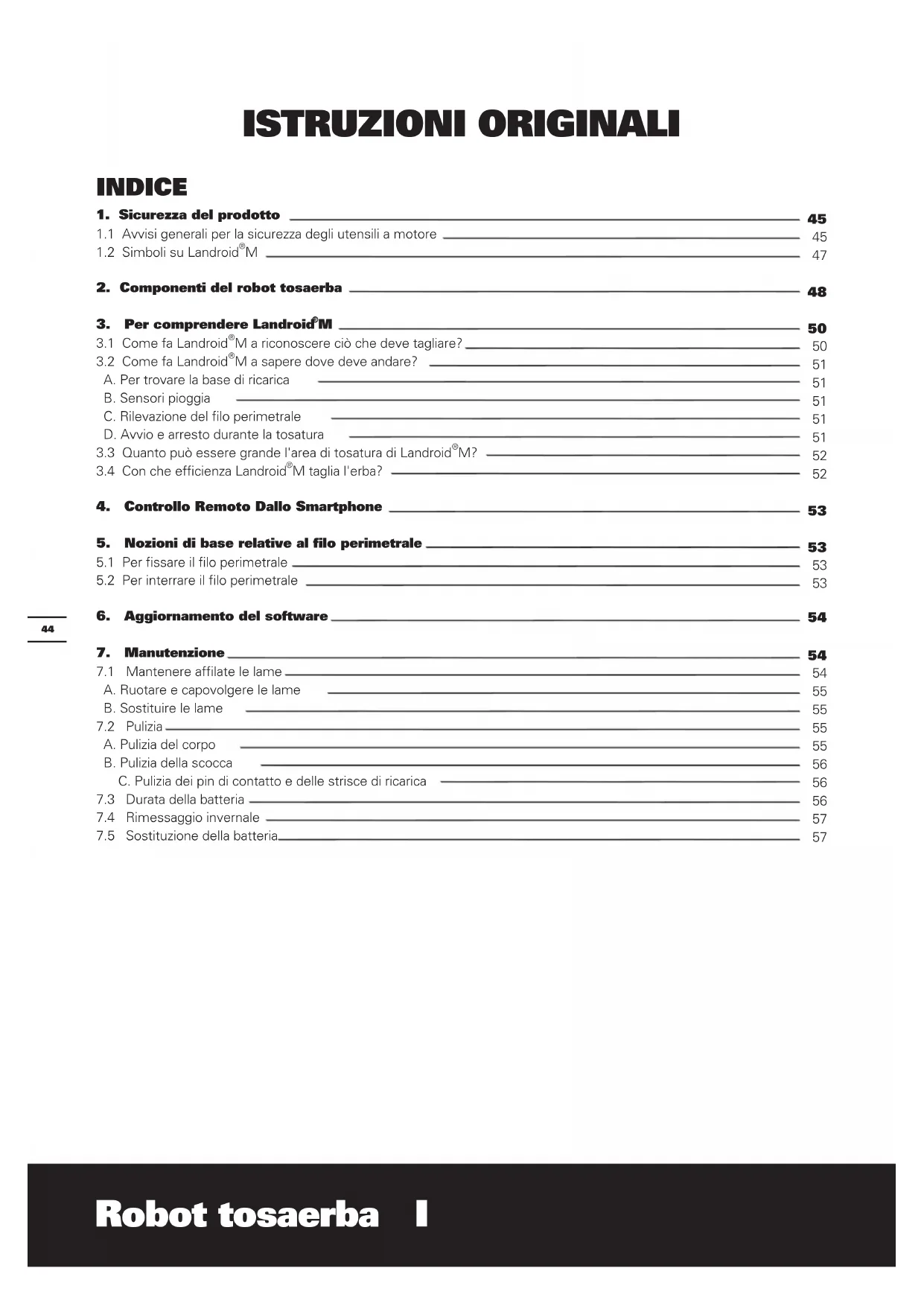

MANUALE UTENTE Landlord M1200 i WORX
1. Sicurezza del prodotto 45
1.1 Avvisi generali per la sicurezza degli utensili a motore 45
1.2 Simboli su Android M 47
2. Componenti del robot tosaerba 48
3. Per comprende LandroidM 50
3.1 Come fa Landroid M a riconoscere ci o che deve tagliare? 50
3.2 Come fa Landroid M a sapere dove delve andare? 51
A.Per trovare la base di ricarica 51
B. Sensori pioggia 51
C. Rilevazione del filo perimetrale 51
D. Avvio e arresto durante la tosatura 51
3.3 Quanto più essere grande l'area di tosatura di Landroid M? 52
3.4 Con che efficienza Landroid M taglia I'erba? 52
4. Controllo Remoto Dallo Smartphone 53
5. Nozioni di base relative al filo perimetrale 53
5.1 Per fissare il filo perimetrale 53
5.2 Per interrare il filo perimetrale 53

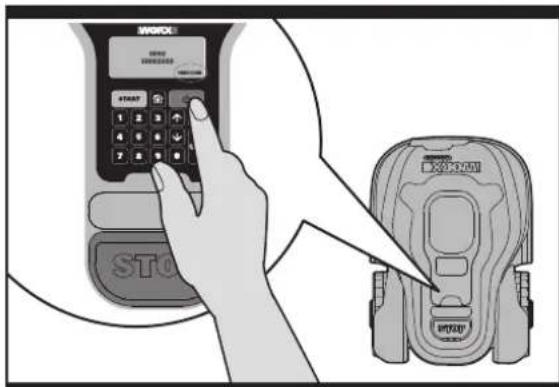

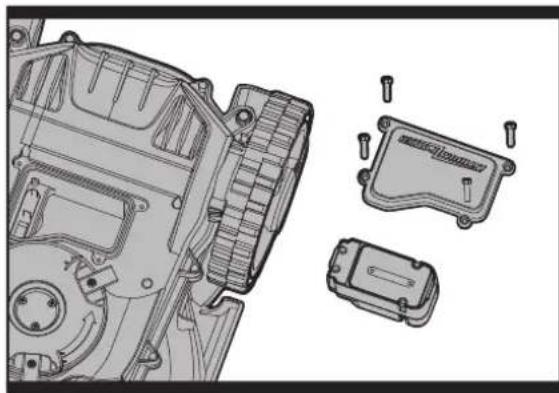

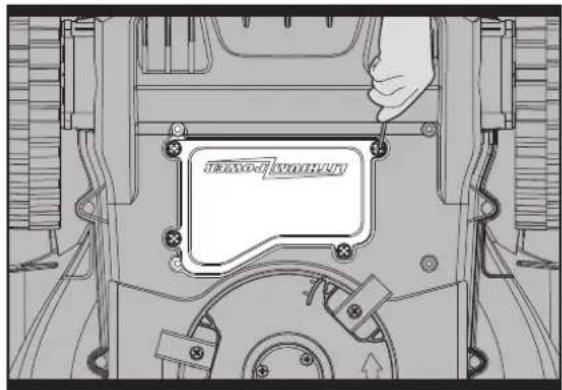

6. Aggiornamento del software 54
7. Manutenzione 54
7.1 Mantenere affiliate le lame 54

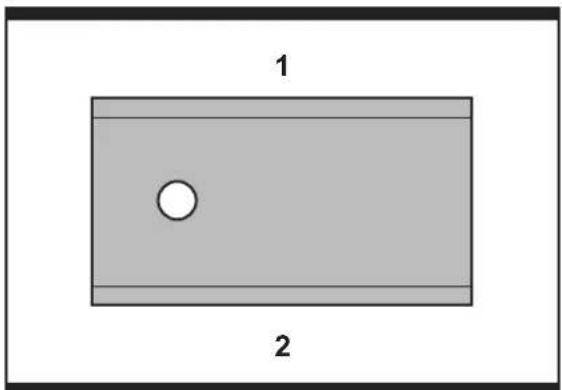

A. Ruotare e capovolgere le lame 55

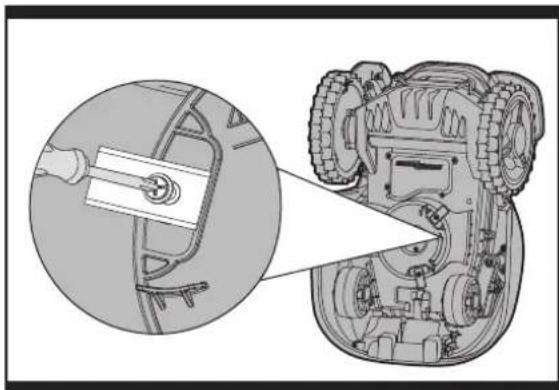

B. Sostituire le lame 55
7.2 Pulizia 55

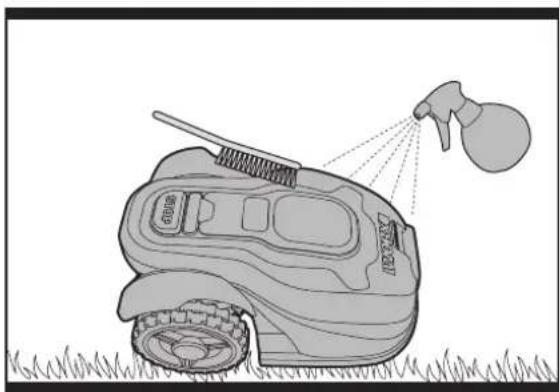

A.Pulizia del corpo 55
B.Pulizia della scocca 56
C. Pulizia dei pin di contatto e delle strisce di ricarica 56

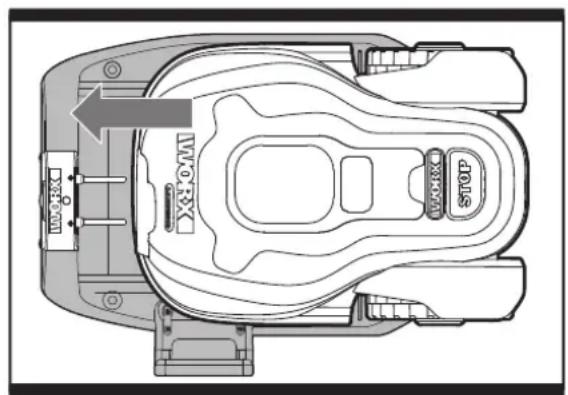

7.3 Durata della batteria 56
7.4 Rimessaggio invernale 57

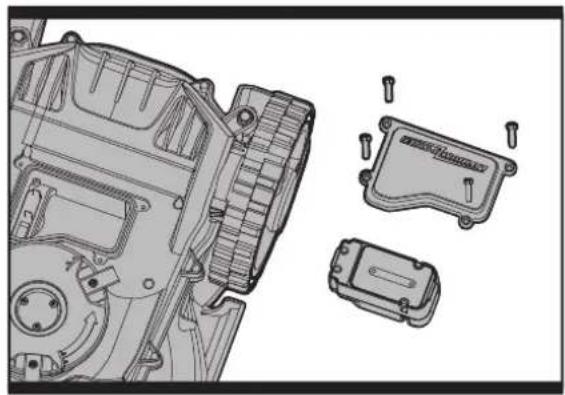

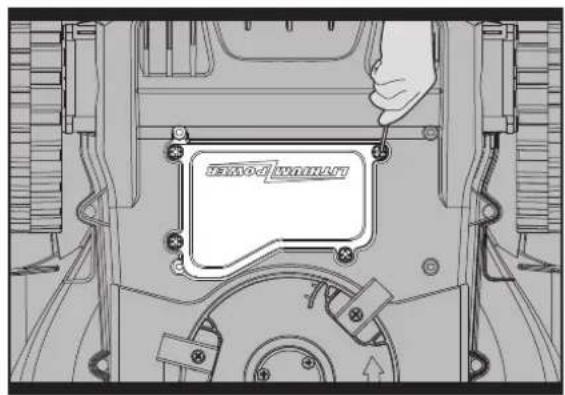

7.5 Sostituzione della batteria 57
1. Sicurezza Del Prodotto
1.1 Avvisi generali per la sicurezza degli utensili a motore
ATTENZIONE! è assolutamente necessario leggere attendamente tutte le istruzioni. Eventuali errori nell'adempimento delle istruzioni qui di seguito riportate potranno causare scosse elettriche, incendi e/o lesioni gravi. Leggere accuratamente queste istruzioni per usare la macchina in sicurezza.
Conservare tutti gli avvisi e le istruzioni per poterle consultare quando necessario.
- Questo dispositivo non è inteso per l'uso da parte di persona (inclusi i bambini) con disponța fisiche, sensorie o mentali ridotte o con scarsa esperienza e conoscenza del prodotto, a meno che non sia utilizzato在整个 supervisione da parte di persona responsabili per la loro sicurezza.
- I bambini devono essere controllati per garantire che non giochino con il disposativo.
- Questo dispositivo delve essere utilizzato esclusivamente con l'alimentatore fornito in dotazione.
IMPORTANTE LEGGERE ATTENTAMENTE PRIMA DELL'USO CONSERVARE PER RIFERIMENTO FUTURO
PROCEDURE PER UN USO SICURO Addestramento
a) Leggere con attenzione le istruzioni. Acquisire familarità con i comandi e il corretto funzionamento dell'apparecchio.
b) Non permettere mai ai bambini o alle persone sprovviste delle necessarie competenze di utilizzare l'attrezzo. L'età minima diutilizzo dello stesso poto varie a seconda delle diverse normative locali.
c) Ricordare che I'operatore o l'utente sono responsabili di incidenti o rischi che dovesserero verificarsi ai danni di terzi o delle proprietà.
Operazioni preliminari
a) Accertarsi che il filo perimetrale sia installato correttamente, in base alle istruzioni.
b) Ispezionare con attenzione l'area in cui si deve utilizzare il robot tosaerba e togliere tutti gli oggetti che potrebbero essere lanciati dal robot tosaerba.
c) Prima dell'uso, verificare visamente che le lame, i rispetti bulloni e il gruppo di taglio non siano usurati o danneggiati. In tal caso, sostituire le lame o i bulloni in blocco per Maintainere l'equilibrio.
d) Su macchine con piu lame, prestare attenzione perché ruotando una lamai si provoca la rotazione dell'altra lamai.
e) ATTENZIONE! Non utilizzare mai il robot tosaerba se le protezioni o i ripari sono danneggiati o alla gli apposti apparati di sicurezza.
FUNZIONAMENTO
1. GENERALI
a) Non utilisezare mai il robot tosaerba se le protezioni o i ripari sono danneggiati o alla gli apposti apparati di sicurezza,
b) Non avicinare mani o piedi accanto o sosto le parti rotanti.
c) Non raccogliere, né trasportare il robot tosaerba quando è in funzione.
d) Spagnere il Landroid:
- Prima di eliminare un'ostacolo,
- Prima di controllare, pulire o effettuare lavori sul robot tosaerba,
e) Non é consentito modificare la versione originale di robot tosaerba. Il produttore declina agli responsabilità per eventuali modifiche non autorizzate.
f) Avviare il robot tosaerba, come descritto nelle istruzioni. Quando l'interrottore principale è in posizione ON, assicurarsi di tenere mani e piedi lontani dalle lame rotanti. Non infrilare mai le mani o i piedi sotto al tosaerba.
g) Non sollevare né trasportare il robot tosaerba quando l'interruttore principale è in posizione ON.
h) Non consentire a persona che non conoscono il funzionamento e il comportamento del robot tosaerba,di utilizzarlo.
i) Non sistemare oggetti sopra al robot tosaerba o alla stazione di ricarica.
j) Non utilizzato il robot tosaerba se il disco a lame o la scocca presentano difetti. Non utilizzato nelmeno se presenta lame, viti, dadi o cavi difettosi.
k) Specnere sempre il robot tosaerba quando non si ha intenzione di utilizzato. Il robot tosaerba vuo avviarsi solo se l'interrottore principale è in posizione ON e se è stato inserito il codice PIN corretto.
1) Tenere mani e piedi lontani delle lame rotanti. Non mettere mai le mani o i piedi vicino o quello il corpo quando il robot tosaerba è in funzione.
2. ULTERIORI INFORMAZIONI QUANDO L'APPARECCHIATURA FUNZIONA IN MODALITA AUTOMATICA
a) Non usare il robot tosaerba in presenza di alte persone, in particolar modo di bambini o di animali domestici.
MANUTENZIONE E CONSERVAZIONE
AVVERTENZA! Se il robot tosaerba viene capovolto, l'interruttore principale deve essere sempre in posizione OFF.
L'interruttore principale deve essere in posizione OFF durante tutti i lavori al sottoscocca del tosaerba, come, ad esempio, la pulizia o la sostituzione delle lame.
a) Ai fini della sicurezza delle operazioni, accertarsi che tutti i dadi, i bulloni e le viti del robot tosaerba siano saldamente avvitati;
b) Controllare il robot tosaerba agli settimana e sostituire le eventuali parti danneggiato usurate.
Controllare in particolare che le lame e il disco a lame siano integri. All'occorrezza, sostuire tutte le lame e le viti contemporaneamente in modo che le parti rotanti siano bilanciate,
d) assicurarsi di utilizzare solo ricambi originali;
e) assicurarsi che le batterie siano caricate utilizzando il caricabatteria corretto consigliato dal costruttore. L'uso non corretto potrebbe causare folgorazioni, surriscaldamento o perdite di liquidi corrosivi alla batteria;
f) nel caso di perdite di elettroliti me lavare con acqua/agente neutralizzante, chiedere l'aiuto di un medico nel caso vengano aicontatto con gli occhi, ecc;
g) la manutenzione del robot tosaerba deve essere eseguita seguendo le istruzioni del costrutto.
Trasferimento
Per i trasporti più lunghi, si raccomanda di ripore il robot tosaerba nell'imballaggio originale.
Per untrasferimento sicuro dall'area di lavoro od al suo interno:
a) Per fermare il tagliaerba premere il tasting STOP.
b) Si sceglie il PIN a quattro cître quando si avvia il tagliaerba per la primaolta.
c) Specnere sempre il robot tosaerba se si ha intenzione di trasportarlo.
d) Afferrare il robot tosaerba per l'impugnatura presente sul fondo, nella parte posteriore. Trasportare il rasaerba con il disco a lame lontano dal corpo.
Istruzioni per la sicurezza del pacco batteria
a) Non smontare, après o strappare le celle secondarie o il pacco batteria.
b) Non mettere in corto circuito il pacco batteria. Non conservare il pacco batteria disordinatamente in una scatola o in un cassetto in potrebbe essere quello in corto circuito da altri oggetti metallici. quando il pacco batteria non è in uso, tenerlo lontano da altre oggetti metallici come graffette, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici, perché potrebbe crearsi un collegamento tra i due terminali. collegare i terminali della batteria potrebbe causare incendi o usioni.
c) Non esporre il pacco batteria a calore o fuoco. Evitare di conservarlo alla luce diretta del sole.
d) Non sopporre il pacco batteria a scosse meccaniche.
e) In caso di perdite da una cellula, evitare che il liquido entri in contatto con la pelle o gli occhi. In caso di contatto, lavare l'area interessata con abbondante acqua e consultrare un medico.
f) Se si inerisce una cella o un pacco batteria, consultare immediamente un medico.
g) Tenere le celle e il pacco batteria puliti e asciutti.
h) Il pacco batteria offre prestazioni ottimali seutilizzate ad una temperatura ambiente normale (20^ ± 5^) .
i) Quando si smaltiscono i pacchi batteria, tenere i pacchi batteria con diversi sistemi elettrochimici separati gli un diqali altri.
j) Ricaricare solo con la base di ricarica fornita da WORX. Non utilizzato caricabatterie diversi da quelli forniti per l'uso specifico con l'apparecchiatura. Un caricabatteria non adatto al pacco batteria potrebbe provocare rischi d'incendio.
k) Non utilizzato un pacco batteria non progettato per questo prodotto.
I) Tenere il pacco batteria fuori alla portata dei bambini.
m) Conservare i documenti originali del prodotto per riferimenti futuri.
n) Smaltire adequatamente.
1.2 Informazioni Su Android®M
Avvertenza-In caso di uso improprio, il robot tosaerba più essere pericoloso.
Leggere attendamente le istruzioni per l'uso e comprendre il significato prima di utilizzare il robot tosaerba
Avverenza - Tenere gli astanti a distance di sicurezza.
Avverenza-Spegnere la macchina prima di manutenzionaria o di sollevarla.
Avverenza -Non salire sopra il robot tosaerba.
Non gettare nel fuoco
Se smaltite in maniera scorretta, le batterie potrebbero entrare nel ciclo dell'acqua, con seguenti rischi per l'ambiente. Non smaltire le batterie nei rifiuti generici.
Non smaltire le batterie. Portare le batterie scariche presso un punto locale di riciclaggio o di raccolta.
Non lavare il robot tosaerba con apparecchi ad alta pressione
Dispositivo di Classe III
I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'appareccchio da rottamare deve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.
2. Componenti del robot tosaerba
- MANIGLIA DI PROTEZIONE
- CAVO DI BASSA TENSIONE
- PIN DI CONTACTO
- BASE DI RICARICA
- STRISCIA DI RICARICA
- FINESTRA PER LETTURA DISPLAY
- COPERCHIO DEL PANNELLO DEI COMANDI
- TASTO STOP
- SENSORE PIOGGIA
- RUOTA POSTERIORE
- MANIGLIA
- PACCO BATTERIA
- DISCO SUPPORTO LAME
- LAMA
- RUOTA ANTERIORE
- TASTO START
- DISPLAY
- TASTIERA
- TASTO ON/OFF
- TRASFORMATORE
- FILO PERIMETRALE
- PICCHETTO FILO PERIMETRALE
- CHIODI DI ANCORAGGIO DELLA BASE DI RICARICA
- DISTANZIATORE PER IL FILO PERIMETRALE
- CHIAVE A BRUGOLA

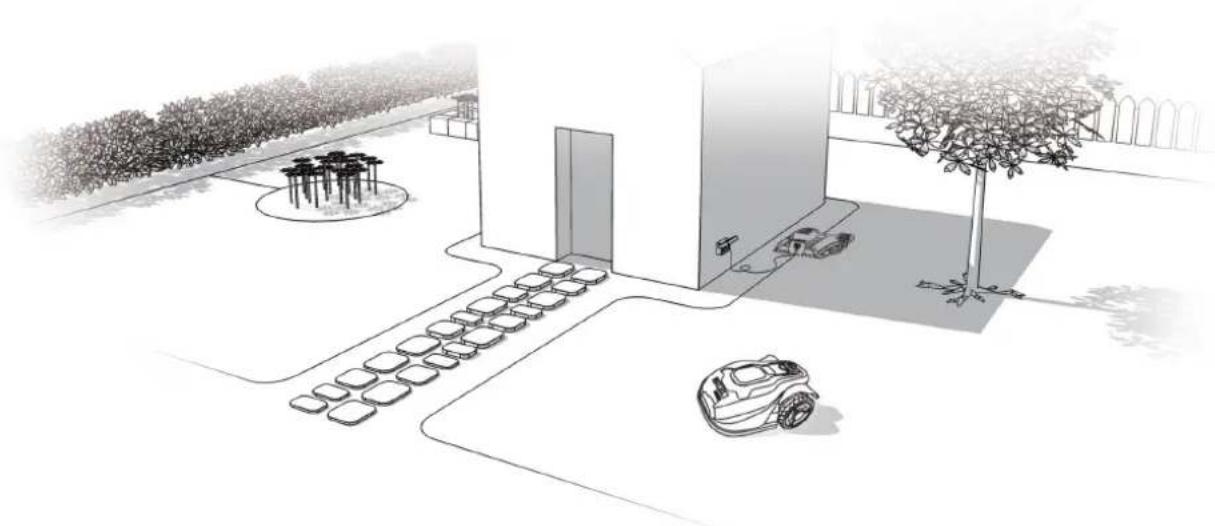

3. Per comprehende Android®M
Complimenti per l'acquisto del nuovo Android® M e per essere entrati nella spensierata vita della tosatura automatica. Di seguito, vogliamo aiutarvi a capire meglio come pensa Android® M.

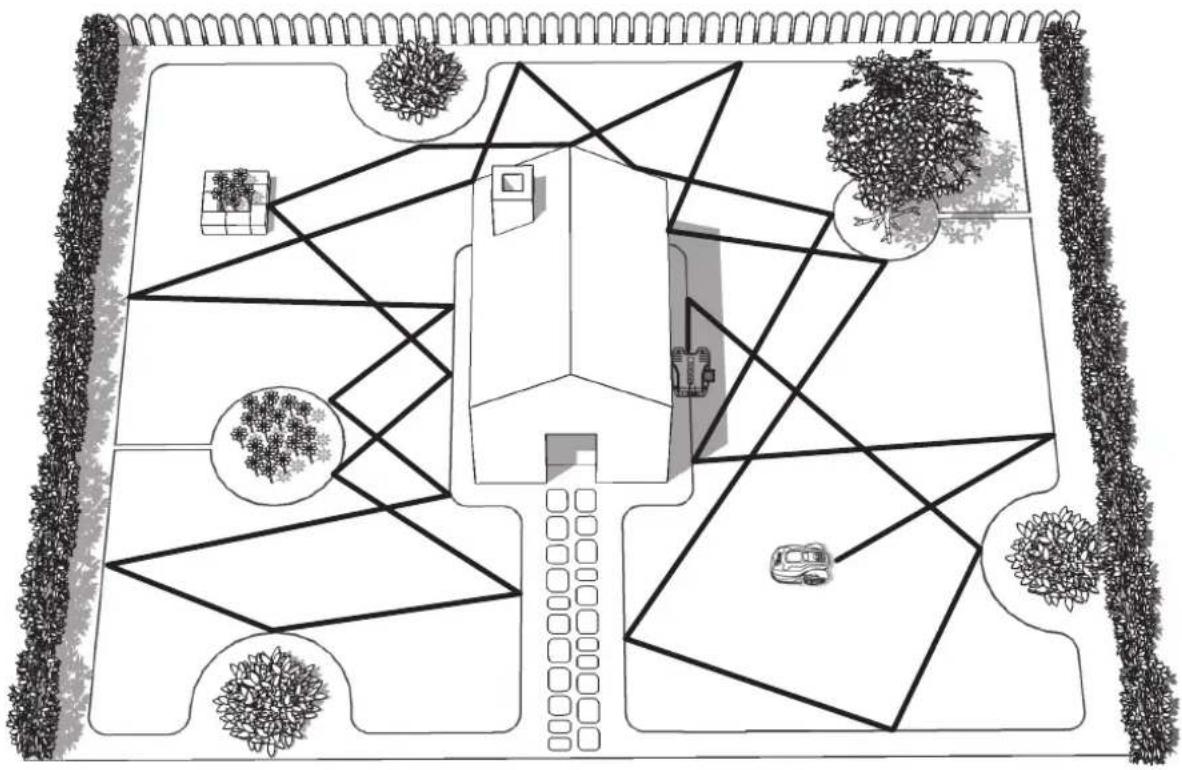

3.1 Come fa Landroid ^ M a riconoscere ciò che delve tagliare?
Il Landroid M scegli la direzione a caso. Si assicura che tutto il prato venga tagliato uniformmente perché alcuna striscia di erba peu attraente (vedere la Fig. A).
A
Robot tosaerba I
3.2 Come fa Android®M a sapere dove delve andare?
Landroid M è in grado di-agire perconto proprio. Landroid M sa quando deve portarsi sulla propria base di ricarica (4) perfare il pieno di corrente, rileva la pioggia, si arresta se intuisce un problema e quando urta qualcuno o qualcosa che gli ostruisce il percorso, si ferma, fa retromarcia e cambia strada. Landroid M arresta inoltre automaticamente la rotazione del disco lama se viene sollevato da terra al fine di evitare un incidente.
A. Per trovare la base di ricarica
Quando Landroid M rilevera la necessità di ricariciarsi, smetterà di tagliare e seguirà il cavo perimetrale (21) in senso anti-orario per tornare alla base di ricarica. Landroid M è pre-programmato per tagliare l'erba vicino al cavo perimetrale una volta a settimana. Se si desidera tagliare l'erba vicino al cavo perimetrale in altri momenti, après il coperchio del pannello, premere il pulsante home e chiudere il coperchio del pannello. Il Landroid M smetterà di tagliare, individuera il cavo perimetrale e taglierà l'erba vicino al cavo perimetrale nelle cerca la stazione di caricamento. Si suggerisce di usare esta funzione quando la batteria ha una potenza superiore al 75%. è possibile controllarla sul display.

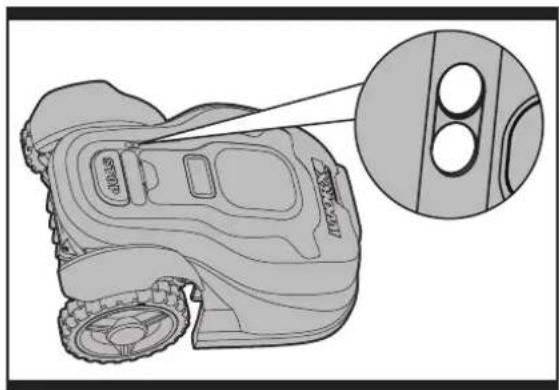

B. Sensori pioggia
Il Landroid M è dotato di un sensore per la pioggia (9) laterale sensibile alleGPCce di pioggia che dice al Landroid M di smettere di tosare I'erba e di seguire il cavo di confine fino alla base di ricarica. (Vedere le Fig.B).
La funzione di partenza ridata di Landroid M cui assere programmata quando piove. Il tempo di ritardo predefinito impostato su Landroid M è di 180 min. Quando i sensori pioggia sono bagnati,
Landroid M ritorna alla sua docking station. Solo quando i sensori pioggia si asciugano Landroid M inizierà ilconto alla rovescia impostato per la partenza riddata, oppure tornera a falcare immediatamente. Per ulteriori dettagli, consultare la Guida alla programmazione e alla risoluzione dei problemi.
B
C
C. Rilevazione del filo perimetrale
Landroid M segue sempre il limite impostato dal filo perimetrale e utilizza due sensori nella parte anteriore per rilevare quando si avvicina. Prima di cuiare direzione. (Vedere le Fig. C)

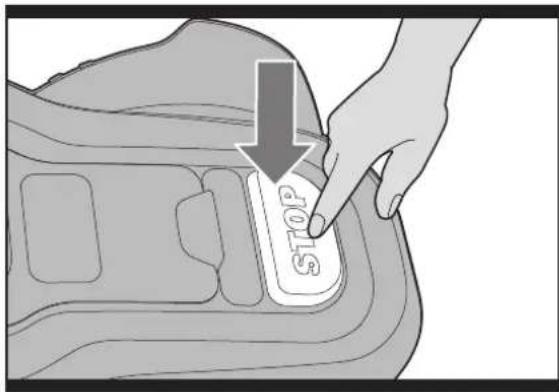

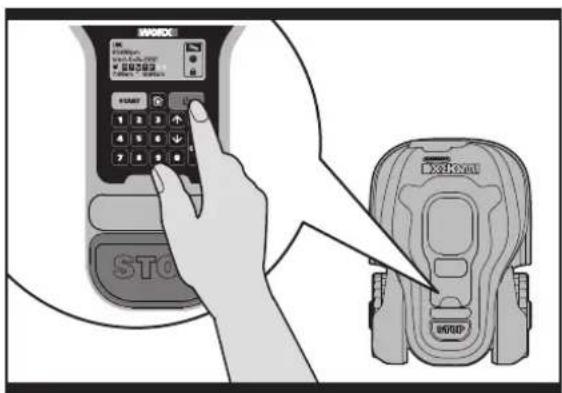

D. Avvio e arresto durante la tosatura (Vedere le Fig. D, E)
Per comandare a Landroid M di arrestare la tosatura, basta premere il pulsante di STOP (8) nella parte superiore del tosaerba. Per avviare la tosatura, apriere il coperchio del pannello dei comandi, premere il tasto ON/OFF e insertire il codice PIN, quindi premere il tasto Start e chiudere il coperchio del pannello.
Se il Landroid M sente che qualcosa è sbagliato sul display compare un messaggio d'erre (17), e se non riceve alcun input dall'utente per 20 minuti si spegne (per informazioni sui messaggi di erre, fare riferimento alla Guida alla programmazione e alla risoluzione dei problemi).
D
E
Periavviarlo:
Scena 1: STOP -Spegnimento automatico après 20 min
- Apriere il coperchio del pannello dei comandi
- Premere il tasto ON/OFF (19) portandolo su ON
- Premere il tasto 0 per correggere il problema
- Premere di nuovo tasto START e chiudere il coperchio del pannello dei comandi
- Landroid® M é quando在此之前 iniziare la tosatura!
Scena 2: STOP- Senza spegnimento automatico
- Apire il coperchio del pannello dei comandi
- Premere il tasto 0 per correggere il problema
- Premere di nuovo tasto START e chiudere il coperchio del pannello dei comandi
- Landroid® M é quando prento per iniziare la tosatura!
3.3 Quanto può essere grande l'area di tosatura di Android®M?
Landroid M e in grado di eseguire la tosatura in aree fino ad aree di dimensioni diverse, sebbene ci di penda da vari fattori, tra cui:
- Tipo di erba nel prato e relative tasso di crescita
- Acutezza delle lame (14)
Umidita - Temperatura circostante
- Quantità di ostacoli presenti nel prato
Se la temperatura ambientale è molto calda nella vostra zona è possile che il vostro Landroid®M si ricarichi più lentamente Landroid®M utilizes meno energia in aree aperte con una quantità di ostacoli inferiore, come aiuole, fontane, sentieri, ecc... è possibile trovare il tempo di lavoro predefinito di Landroid®M per prati di dimensioni diverse nella guida alla programmazione. I tempi di tosatura sono diversi per agli prato in base ai fatti citati in precedenza. Regolare gradualmente i tempi di tosatura di Landroid®M al giorno sono a trovare l'impostazione più adeguata.
Si cui anche programare la durata del funzionamento del Android M in modo che si adatti alle vostre esigenze -fare riferimento alla guida di programmazione.
3.4 Con che efficienza Android®M taglia l'erba?

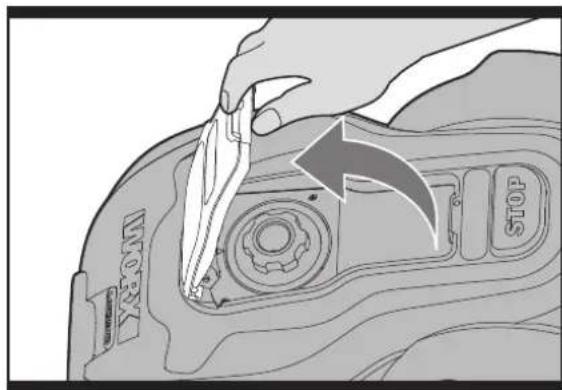

L'altezza di taglio di Landroid®M cui assicurarsi ai preie il coperchio del pannello dei comandi (7) e impostare l'altezza del taglio all'altezza massima di taglio di 6 cm (Vedere le Fig. F, G).
Landroid M offe prestazioni di taglio ottimali in condizioni climatiche asciutte. Non gradisce I'erba bagnata che puo accumularsi sul disco lama (13) e all'interno del motore, causando la mancanza di trazione e lo slittamento durante il lavoro. Landroid M teme i temporali. In caso di temporale, proteggere Landroid M scollegando la base di ricarica (4), scollegando il filo perimetrale (21) e assicurandosi che Landroid M non possa caricarsi.
Landroid M adora tagliare l'erba e, per tagliare meglio, richiede che le sue lame (14) siano tenute in buone condizioni. Landroid M è in grado di compiere varie operazioni da solo, ma a volte necessita di aiuto per evitare che si danneggi.
Evitare che Landroid si muova sulla ghiaia
Rimuovere o sbloccare gli ostacoli sui quali Landroid M potrebbe accidentalmente salire e con i quali potrebber danneggiare il disco lama
Rimuovere tutti i detriti e i corpi estranei dal prato
GF
Robot tosaerba I
4. Controllo remoto dallo smartphone (Solo per il modello specifico, controllare i Dati tecnici e la Dichiarazione di conformità)
Lanroid M qu o ess e cagato a uno smrphone, dal quale e imposibl configurane tute le impostazioni generali. Sul display dello smartphone vengono inoltre visualizzati lo stato corrente e perfino gli errori. Per le impostazioni dettagliate, consulta la Guida alla connessione Wifi di Lanroid M.
5. Nozioni di base relative al filo perimetrale
5.1 Per fissare il filo perimetrale
Utilizzare il distanziatore del filo perimetrale (24) per impostare la distance adeguata dal bordo del prato (Oltre 35cm^* ).
- Questa è la distanza raccomandata. Utilizzare il distanziatore per un'installazione adeguata.
Se anche i vicini utilizzano un Landroid M, è necessario mantenere una distanza di almeno 0.5 metri tra il filo perimetrale ed i vicini.

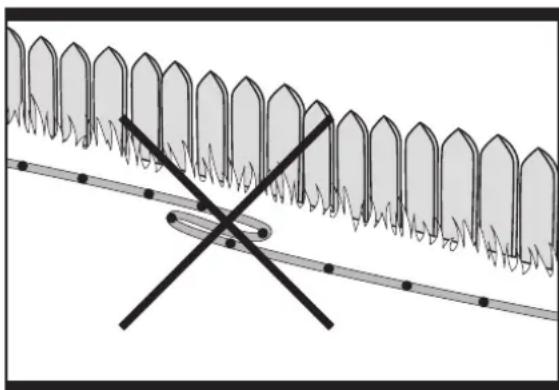

Il filo perimetrale deve delimitare esattamente l'area di
taglio prevista. Landroid®M potrebbe confondersi in presenza di altre curve o bobine di filo perimetrale che non fanno parte della sua area di taglio (Vedere la Fig. H). In caso di eccesso di filo perimetrale una volta delimitata l'area di taglio, tagliare e conservare il filo in un altro luogo.
Tuttavia, è importante lasciare la lunghezza necessaria nel punto in cui si collega alla base di ricarica in modo che possa collegarsi e rimanere interrato.
H
5.2 Per interrare il filo perimetrale
Se si pianifica di seppellire il cavo perimetrale, si noti che, quando entra nella base di ricarica per la prima volta, Landroid® M potrebbe averne problemi a rilevare il filo interrato. Si raccomanda prima di fissare il cavo di confine con le apposite pinze al prato per facilitare eventuali regolazioni che dovessero essere necessarie. Ciò consentirà verificare il funzionamento del Landroid® M nel nuovo ambiente garantendone il funzionamento in relazione alla base si ricarica prima di seppellire il cavo di confine.
Al termin dell installation del cavo di confine si raccomanda di chiedere al Landroid M di seguirlo premendo il tasto Home. Mentre si osserva il Landroid M che individua la stazione di ricarica si possono fare modifiche alla strada del cavo di confine per assicurarsi che il Landroid M sua in grado di seguirlo quando torna alla stazione di ricarica.
6. Aggiornamento del software
Per verificare la versione del software sul proprio Landroid M al momento dell'accensione del robot tosaerba, premendo il tasto on/off. Il software di Landroid cui esere aggiorato quando sono disponibili nuove versioni. L'ultima versione del software cui è sere scaricata dal loro site web www.worxlandroid.com. Vedere le istruzioni per il download e l'installazione fatto.
Passaggio 1: L'ultima versione del software è disponibile su: www.worxAndroid.com. Copiare il file ".pck", contentente l'ultima versione del software, in una chiavetta di memoria USB.
NOTA: Prima di trasferire il file".pck", accertarsi che la chiavetta di memoria non contenga altri file o dati.
Passaggio 2: Premere il tasting on/off per spegnere Landroid M. Apire il coperchio in fondo (Vedere la Fig. 11) e insere la chiavetta di memoria USB (Vedere la Fig. 12). Se si ritiene che via difficultoso allineare la chiavetta di memoria USB con la porta USB, è possibile estrare il pacco batteria (vedere la figura 13), ma è necessario rimontarlo dopo ave inserto la chiavetta di memoria.
Passaggio 3: Premere il tasting on/off (19 per accendere Landroid® M. Il software sare aggiornato automaticamente alla nuova versione, che sare visualizzata nell'angolo inferiore destro dell'interfaccia per 10 secondi. (Vedere le Fig. 14)
Passaggio 4: Rimuovere la chiavetta di memoria e rimontare il coperchio della batteria.
Il manuale contentuto nella confazione si riferisce al software installato "di serie". Alcune nuove caratteristiche/funzioni disponibili nella nuova versione potrebbero non essere descritti nel manuale. Per le impostazioni non descritte nel manuale contentuto nella confazione, visitare il site web www.worxlandroid.com per scaricare l'ultima versione del manuale.
11
12
13
14
7. Manutenzione
Controllare periodicamente Landroid M. Landroid M lavora molto e dopo un corto periodo di tempo ha bisogno di una Buona pulizia e di sostituire le sue parti, le quali potrebbero usurarsi. Nella seguente documentazione desideriamo migliorare come lasciar adattare il nuovo Landroid M alla sua nuova casa offrendagli la migliorie assistenza possibile.
7.1 Mantenere affiliate le lame
AVVISO: Prima di pulire, regolare o sostuire le lame, spegnere il LandroidM e indossare dei quanti di protezione.
Robot tosaerba I
AVVISO: Per sostituire la lama, assicurarsi di s'sostituire TUTTE le lame agli volta. Usare core viti nuove quando si sistematico le lame. è Importante per assicurare che le lame siano fisse. Il usare viti nuove può provocare seri'lesioni.
Landroid M non taglia l'erba come altri tosaerba. Le sue lame (14) sono affilatissime su tutti i 2 lati e rotanato in entrambe le direzioni raggiungendo la massima capacità di taglio (Vedere le Fig. J). Ogni lama del Landroid M ha 2 estremità taglienti. A seconda della frequenza con cui Landroid M tosa l'erba del giardino e per ottenere un taglio perfetto, le lame devono essere periodicamente ruotate. Ad esempio se Landroid M è programmatico per rasare l'erba agli giorni, le lame devono essere ruotate agli mese per garantire una tosatura ottimale. Ogni lama durera 2 mesi se il dispositorio è programmatico per tagliare l'erba agli giorni. Quando le lame sono smussate e usurate devono essere sostituite dalle
J
lame di ricambio fornite con Landroid M. Le lame di ricambio sono anche disponibili dal rivenditore Worx più vicino.
A. Ruotare e capovolgere le lame
Landroid M dispone di lame, tutte avvitate sul disco lama(13). Le lame sono ci che consentono a Landroid M di svolgere il suo lavoro e necessitano di cura e attenzione. Ogni tanto è necessario e capovolgere contemporaneamente delle lame per ottenere un taglio perfetto. Quando si ruotano e capovolgono le lame, assicurarsi che tutte le lame siano regolate contemporaneamente. In caso contrario, potrebbero sbilanciare il disco lama. Qualora Landroid tagli con normale frequenza (quotidiana), le lame devono durare 2 mesi se ruotate e capovolte agli mese. Verificare sempre se le lame sono scheggiate o danneggiate e sostituirle, se necessario.
B. Sostituire le lame (vèdere le Fig. K)
Dopo un certo periodo di tempo, di solito dopo agli stagione, le lame di Landroid M devono essere sostituite. Landroid M non gradisce eseguire la tosatura con lame di anni e qualità diversi. Pertanto, quando si sostitucono la lame, assicurarsi di sostiturle tutte contemporaneamente. è possibile sostiturle con uno dei 5 kit di lame di ricambio e le viti della lama supplementare in dotazione con Landroid M.
Prima di tentare di sostuire le lame di Landroid M, spegnere il tosaerba e indossare quanti protettivi. Quindi attenersi alle seguenti procedure:
- Capovolgere delicatamente Landroid M
- Rimuovere il coperchio della batteria e rimuovere la batteria.
- Svitare le viti delle lame con un cacciavite a taglio.
- Avvitare saldamente le nuove lame.
- Risistemare la batteria e il coperchio della batteria.
K
IMPORTANTE: una volta avvitata lalama sul disco lama, assicurarsi che la lama ruoti liberamente.
7.2 Pulizia
AVVISO: prima di eseguire la pulizia, spegnere
Android®M . Indossare guanti protettivi prima di
pulire il disco lama (13) e non utilizzato acqua corrente. (Vedere le Fig. L)
A. Pulizia del corpo
Landroid® M dura più a lungo e meglio se pulito periodicamente. Dal momento che il vosto Landroid® M è un appearechio elettrico dovetefare attenzione quando lo pulite,quindi NON usare una canna,apparecchi ad alta pressione o versare acqua corrente sul Landroid®M, è meglio usare una bottiglia spray piena d'acqua.Per la pulizia dell'alloggiamento in plastica stampoutilizzareuna spazzola morbida o un panno pulito ed evitare l'uso di solventi o lucidanti
(vedere la Fig. L). Infine, assicurarsi di rimuovere tutto l'accumulo di erba tagliata e di detriti, soprattutto dalle prese d'aria di raffreddamento del motore.
L
Robot tosaerba I
B. Pulizia della scocca
Anche in questo caso, è importante spegnere Landroid®M utilizzato il pulsante On/Off e indossare quanti protettivi prima di toccare il disco lama (13).
Prima capovolgere il Landroid M per espore la parte inferiore. Qui si puo notare il disco lama, il telaio scatolato motore circostante e le ruote anteriori (15) e motrici (10). Pulire tutto accuramente con una spazzola morbida o un panno umido. Ruotare il disco della lama per assicurarsi che ruoti liberamente. Controllare che le lame girino liberamente attorno alle viti di fissaggio. Rimuovere qualsiasi ostacolo.
IMPORTANTE: rimuovere i detriti depositatis in modo che non causino crepe nel disco lama. Anche la più piccola crepa cui ridurre la potenza di taglio di Landroid M.
C. Pulizia dei pin di contatto e delle strisce di ricarica
Pulire con un panno i pin di contatto(3) situati sulla base di ricarica(4) e le strisce di ricarica(5) situate su Landroid M. Rimuovere periodicamente tutto l'accumulo di erba tagliata e di detriti intorno ai pin di contatto e alle strisce di ricarica per garantire agli volta il corretto caricamento di Landroid M.
7.3 Durata della batteria
Il cuore di Landroid® M è costituito da una batteria al litio a 28 V. Non occorre manutenzione. Per riporre la batteria in modo corretto, assicurarsi che sia completenesse carica e riporta in un luogo asciutto tra (20^ - 60^) .
La vita utile della batteria di Landroid®M dipende da vari fattori, tra cui:
- La durata della stagione di tosatura nella propria regione
- La quantità di ore in cui Landroid M esegue la tosatura al giorno
- La cura della batteria quando viene conservata
Il Landroid®M si può caricare manualmente essere cavo di confine.
Per caricare la batteria manualmente alla collagenare il cavo di confine alla base di ricarica;
- Connettere la Base di Ricarica ad una fonte di alimentazione adatta.
- Mention Landroid M è spento, agganciarlo manualmente alla Base di Ricarica. (Vedere le Fig. M1)
- L'indicatore luminoso rosso della base di ricarica si illumina.

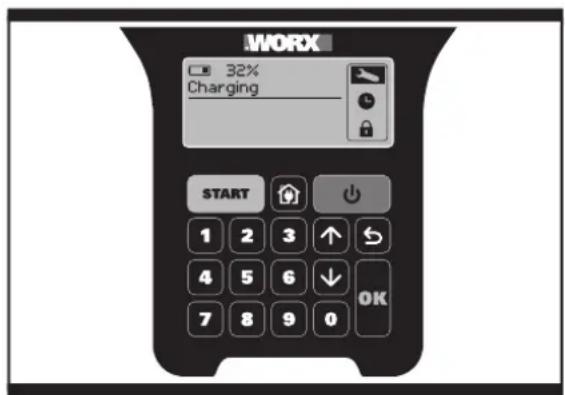

- Mention sullo schermo compare l'indicazione "In ricarica". (Vedere la Fig. M2) Il Landroid M incomincere la ricarica.
M1
M2
7.4 Rmessaggio invernale
Landroid M dura piu a lungo e conserva le prestazioni ottimali se viene riposto al coperto. Percio, sebbene sua resistente, si consiglia di riporre Landroid M nella rimessa o nel garage durante l'inverno. Prima di riporre al coperto Landroid M, assicurarsi di:
Pulire accuratamente Landroid M
- Caricare completeness la batteria
- Spagnere il tosaerba
Per massimizzare la durata della batteria si raccomanda di caricarla complemente prima di riporre l'attrezzo per l'inverno. Il filo perimetrale cui èsere lasciato nel terreno,anche se le sue estremità devono essere protette,ad esempio collocandole in una lattina di grasso. Se la base di ricaricaiene lasciata fuori durante l'inverno, lasciare il filo perimetrale collegato.
NOTA: Quando si riattiva Landroid M dal rimessaggio invernale, assicurarsi che le strisce di ricarica (5) e le pin di contatto (3) siano pulite. É meglio utilizzato carta vetrata fine. Assicurarsi quindi che data e ora siano corretti e riportare Landroid M al suo tanto adorato lavoro: la tosatura.
7.5 Sostituzione della batteria
AVVISO: premere il tasting ON/OFF su OFF prima di effettuare qualsiasi regolazione, sostituzione o riparazione.
Per sostuire la batteria, attenersi alle seguenti procedure:
- Capovolgere delicatamente Landroid M
- Rimuovere le viti sulla batteria (Vedere le Fig. N)
- Estrarre la vecchia batteria (Vedere le Fig. O)
- Inserire la nuova batteria
- Reinserire saldamente le viti
N
0
Tutela ambientale
I prodotti elettrici non possono essere gettati tra i rifiuti domestici. L'apparecchio da rottamare delve essere portato al centro di riciclaggio per un corretto trattamento. Controllare con le autorità locali o con il rivenditore per localizzare il centro di riciclaggio più vicino.
