Caractéristiques	Détails
Type de produit	Réfrigérateur combiné
Capacité totale nette	240 litres
Classe énergétique	A+
Dimensions (HxLxP)	185 x 60 x 65 cm
Poids	70 kg
Système de froid	Froid statique
Niveau sonore	42 dB
Nombre de tiroirs de congélation	3
Éclairage intérieur	LED
Fonctionnalités supplémentaires	Zone fraîche, étagères en verre, porte réversible
Entretien	Dégivrage manuel
Garantie	2 ans
Consommation énergétique annuelle	250 kWh

FOIRE AUX QUESTIONS - ZRB24100XA ZANUSSI

Le réfrigérateur ne refroidit pas correctement. Que faire ?

Vérifiez que le thermostat est réglé à la bonne température. Assurez-vous que les évents de circulation de l'air ne sont pas bloqués et que le réfrigérateur est à niveau. Si le problème persiste, débranchez l'appareil et attendez quelques heures avant de le rebrancher.

Il y a de la condensation à l'intérieur du réfrigérateur. Que faire ?

Vérifiez que la porte se ferme correctement et que les joints sont en bon état. Évitez de laisser la porte ouverte trop longtemps et ne placez pas d'aliments chauds à l'intérieur.

Le réfrigérateur fait un bruit bizarre. Est-ce normal ?

Un léger bruit est normal lors du fonctionnement, mais si le bruit est fort ou inhabituel, vérifiez si l'appareil est de niveau et si rien n'est en contact avec le compresseur. Si le bruit persiste, contactez un technicien.

Comment dégivrer le réfrigérateur ?

Débranchez l'appareil et retirez tous les aliments. Laissez la porte ouverte pour que la glace fonde naturellement. Pour accélérer le processus, vous pouvez placer un récipient d'eau chaude à l'intérieur.

Les lumières intérieures ne s'allument pas. Que dois-je vérifier ?

Vérifiez d'abord l'ampoule et remplacez-la si nécessaire. Assurez-vous également que le réfrigérateur est correctement branché et que le courant fonctionne.

Y a-t-il un moyen de réduire les odeurs dans le réfrigérateur ?

Placez un petit récipient de bicarbonate de soude à l'intérieur pour absorber les odeurs. Nettoyez régulièrement les étagères et éliminez les aliments périmés.

Pourquoi ma nourriture gèle-t-elle dans le réfrigérateur ?

Cela peut être dû à un réglage trop bas du thermostat. Ajustez la température et vérifiez que les aliments ne bloquent pas les évents de circulation d'air.

Quelle est la durée de vie moyenne d'un réfrigérateur Zanussi ?

La durée de vie moyenne d'un réfrigérateur est d'environ 10 à 15 ans, en fonction de l'utilisation et de l'entretien.

Comment nettoyer l'extérieur du réfrigérateur ?

Utilisez un chiffon doux et humide avec un produit de nettoyage doux. Évitez les nettoyants abrasifs qui pourraient rayer la surface.

Que faire si le réfrigérateur ne s'allume pas du tout ?

Vérifiez que l'appareil est bien branché et que la prise fonctionne. Si possible, testez la prise avec un autre appareil. Si le problème persiste, il peut s'agir d'un problème interne nécessitant un service technique.

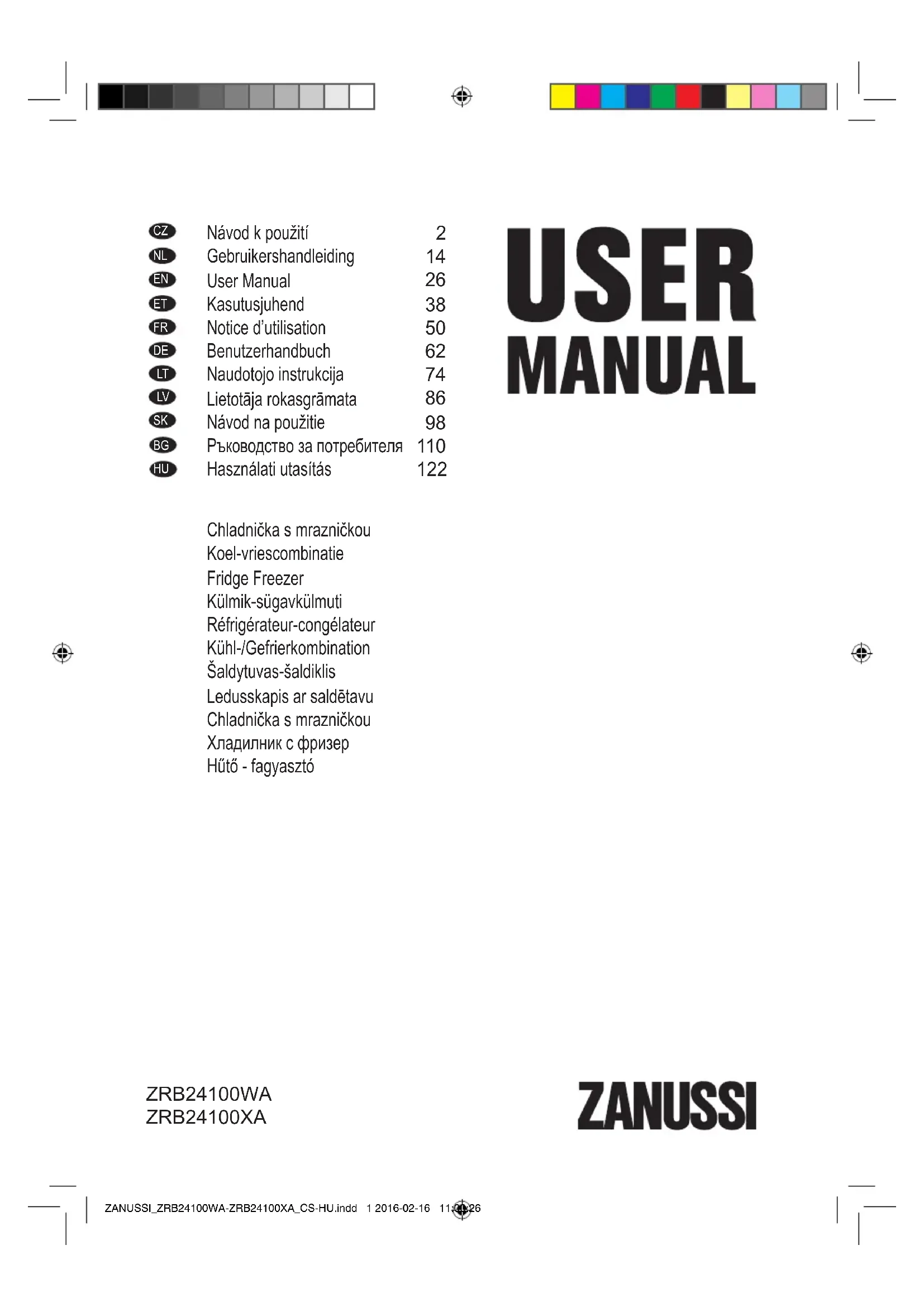

MODE D'EMPLOI ZRB24100XA ZANUSSI

Réfrigérateur-congélateur

Informations sur la sécurité....50

Consignes de sécurité 51

Bandeau de commande 52

Avant la première utilisation....53

Utilisation quotidienne 53

Conseils 54

Entretien et Nettoyage ....55

Dépannage 56

Caractéristiques techniques....58

Installation....59

En matière de protection de l'environnement.....61

Sous réserve de modifications.

Informations sur la sécurité

Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne peut être tenu pour responsable des dommages et blessures liés à une mauvaise installation ou utilisation. Conservez toujours cette notice avec votre appareil pour vous y référer ultérieurement.

Sécurité des enfants et des personnes vulnérables

• Cet appareil peut être utilisé par des enfants de plus de 8 ans, ainsi que des personnes dont les capacités physiques, sensorielles et mentales sont réduites ou dont les connaissances et l'expérience sont insuffisantes, à condition d'être surveillés ou d'avoir reçu des instructions concernant l'utilisation sécurisée de l'appareil et de comprendre les risques encourus.
• Ne laissez pas les enfants jouer avec l'appareil.
• Ne laissez pas les emballages à la portée des enfants.
• Les enfants ne doivent pas nettoyer ou entreprendre une opération de maintenance sur l'appareil sans surveillance.

Sécurité générale

- Cet appareil est conçu uniquement pour un usage domestique et des utilisations telles que :

• dans les bâtiments de ferme, dans des cuisines réservées aux employés dans des magasins, bureaux et autres lieux de travail ;

• Pour une utilisation privée, par les clients, dans des hôtels et autres lieux de séjour

• Veillez à ce que les orifices de ventilation, situés dans l'enceinte de l'appareil ou dans la structure intégrée, ne soient pas obstrués.

• N'utilisez aucun dispositif mécanique ou autre appareil pour accélérer le processus de dégivrage que ceux recommandés par le fabricant.
• N'endommagez pas le circuit frigorifique.

www.zanussi.com

• N'utilisez pas d'appareils électriques à l'intérieur des compartiments de conservation des aliments de l'appareil, sauf s'ils sont du type recommandé par le fabricant.
• Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de nettoyage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.
• Ne conservez aucune substance explosive dans cet appareil, comme des aérosols contenant un produit inflammable.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'éviter tout risque.

Consignes de sécurité

Installation

Avertissement ! L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.
• N'installez pas et ne branchez pas un appareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• L'appareil est lourd, soyez toujours prudent lorsque vous le déplacez. Portez toujours des gants de sécurité.
• Assurez-vous que l'air circule autour de l'appareil.
• Attendez au moins 4 heures avant de brancher l'appareil sur le secteur. Cela permet à l'huile de refouler dans le compresseur.
• N'installez pas l'appareil à proximité d'un radiateur, d'une cuisinière, d'un four ou d'une table de cuisson.
• La surface arrière de l'appareil doit être positionnée contre un mur.
• N'installez pas l'appareil dans un endroit exposé à la lumière directe du soleil.
• N'installez pas l'appareil dans un endroit trop humide ou trop froid, comme une dépendance extérieure, un garage ou une cave.
• Lorsque vous déplacez l'appareil, veillez à le soulever par l'avant pour éviter de rayer le sol.

Branchement électrique

Avertissement ! Risque d'incendie ou d'électrocution.

• L'appareil doit être relié à la terre.
• L'ensemble des branchements électriques doit être effectué par un technicien qualifié.
• Vérifiez que les données électriques figurant sur la plaque signalétique correspondent à celles de votre réseau. Si ce n'est pas le cas, contactez un électricien.
• Utilisez toujours une prise antichoc correctement installée.
• N'utilisez pas d'adaptateurs multiprises ni de rallonges.
• Veillez à ne pas endommager les composants électriques tels que la fiche secteur, le câble d'alimentation ou le compresseur. Contactez le service après-vente ou un électricien pour changer les composants électriques.
• Le câble d'alimentation doit rester en dessous du niveau de la fiche secteur.
• Ne branchez la fiche d'alimentation à la prise de courant qu'à la fin de l'installation. Assurez-vous que la prise de courant est accessible une fois l'appareil installé.
• Ne tirez jamais sur le câble d'alimentation pour débrancher l'appareil. Tirez toujours sur la fiche.

www.zanussi.com

Usage

Avertissement ! Risque de blessures, de brûlures, d'électrocution ou d'incendie.

• Ne modifiez pas les caractéristiques de cet appareil.
• Ne placez aucun appareil électrique (sorbetière, etc.) dans l'appareil, en l'absence d'indications du fabricant.
• Veillez à ne pas endommager le circuit frigorifique. Il contient de l'isobutane (R600a), un gaz naturel ayant un niveau élevé de compatibilité environnementale. Ce gaz est inflammable.
• Si le circuit frigorifique est endommagé, assurez-vous de l'absence de flammes et de sources d'ignition dans la pièce. Aérez la pièce.
• Évitez tout contact d'éléments chauds avec les parties en plastique de l'appareil.
• Ne placez jamais de boissons gazeuses dans le compartiment congélateur. Cela engendrerait une pression sur le récipient de la boisson.
• Ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur ou à proximité de l'appareil, ni sur celui-ci.
• Ne touchez pas le compresseur ni le condenseur. Ils sont chauds.
• Ne retirez pas et ne touchez pas les éléments du compartiment congélateur avec les mains mouillées ou humides.
• Ne recongelez jamais un aliment qui a été décongelé.
• Respectez les instructions de stockage figurant sur l'emballage des aliments surgelés.

Entretien et Nettoyage

Avertissement ! Risque de blessure corporelle ou de dommages matériels.

• Avant toute opération d'entretien, éteignez l'appareil et débranchez la fiche de la prise secteur.
• Cet appareil contient des hydrocarbures dans son circuit de réfrigération. L'entretien et la recharge du circuit de réfrigération doivent être effectués par un professionnel qualifié.
• Vérifiez régulièrement l'orifice d'écoulement d'eau de dégivrage de l'appareil et si nécessaire, nettoyez-le. Si l'orifice est bouché, l'eau provenant du dégivrage s'écoulera en bas de l'appareil.

Mise au rebut

Avertissement ! Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation électrique.
• Coupez le câble d'alimentation et mettez-le au rebut.
• Retirez la porte pour empêcher les enfants et les animaux de s'enfermer dans l'appareil.
• Le circuit frigorifique et les matériaux d'iso- lation de cet appareil préservent la couche d'ozone.
• La mousse isolante contient un gaz inflamm - mable. Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l'appareil au rebut.
• N'endommagez pas la partie du circuit de réfrigération située à proximité du condenseur thermique.

Bandeau de commande

Mise en fonctionnement et réglage de la température

Insérez le câble d'alimentation dans la prise secteur pourvue d'un contact de mise à la terre. Lorsque la porte du compartiment réfrigérateur est ouverte, l'éclairage intérieur s'allume. Le thermostat est situé sur le côté droit du compartiment réfrigérateur.

La position « 0 » signifie

Arrêt - Tournez le thermostat vers la droite pour mettre l'appareil en marche.

La position « 1 » signifie

Température maximale, réglage le plus chaud.

1 Consultez le paragraphe « Caractéristiques techniques »

www.zanussi.com

La position « 7 » (en butée) signifie

Température minimale, réglage le plus froid. Dans des conditions normales, nous vous recommandons de sélectionner la position 3 ou 4. Si vous souhaitez obtenir une température plus élevée ou plus basse, tournez le thermostat en conséquence.

i Important !Si la température ambiante est élevée (par ex. pendant les vagues de chaleur) et que le thermostat est réglé sur une température froide (position entre « 6 » et « 7 »), le compresseur peut fonctionner en continu. La raison est simple : lorsque la température ambiante est élevée, le compresseur doit fonctionner sans interruption pour maintenir une température basse constante à l'intérieur de l'appareil.

Avant la première utilisation

Nettoyage de l'intérieur

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse (pour sup-primer toute odeur de neuf), puis séchez-les soigneusement.

Important !N'utilisez jamais de produits abrasifs ou caustiques car ils pourraient endommager le revêtement.

Utilisation quotidienne

Accessoires

Glissières amovibles

Les parois du réfrigérateur sont équipées d'une série de glissières afin que les clayettes puissent être positionnées comme vous le souhaitez.

Ce bac est adapté pour la conservation de fruits et légumes.

Mise en place des balconnets de la porte

En fonction de la taille des emballages des aliments conservés, les balconnets de la porte peuvent être positionnés à différentes hauteurs.

Pour effectuer ces réglages, procédez comme suit : tirez progressivement sur le balconnet dans le sens des flèches pour le dégager, puis repositionnez-le selon vos besoins.

Congeler les aliments frais

- Le compartiment congélateur est idéal pour congeler des aliments frais et conserver à long terme des aliments congelés ou surgelés.

www.zanussi.com

• Placez les denrées fraîches à congeler dans le compartiment inférieur.
• La quantité maximale de denrées que vous pouvez congeler par tranche de 24 heures figure sur la plaque signalétique, située à l'intérieur de l'appareil.
• Le processus de congélation dure 24 heures : vous ne devez ajouter aucun autre aliment à congeler pendant cette période.

Conservation d'aliments surgelés

Lors de la première utilisation ou après une période de non-utilisation. Avant de ranger les aliments dans le compartiment, laissez l'appareil fonctionner au moins 2 heures au réglage maximal.

i Important !En cas de dégivrage involontaire, par exemple si le courant a été interrompu pendant un délai supérieur à celui indiqué dans le tableau des caractéristiques techniques sous « Autonomie de fonctionnement », les aliments décongelés doivent être consommés rapidement ou cuisinés immédiatement, puis à nouveau congelés (une fois cuits).

Décongélation

Avant utilisation, les aliments surgelés ou congelés peuvent être décongelés dans le compartiment réfrigérateur ou à température ambiante en fonction du temps disponible pour cette opération.

Les petites portions peuvent même être cuites sans décongélation préalable ; la cuisson sera cependant un peu plus longue.

Production de glaçons

Cet appareil est équipé d'un ou plusieurs bacs à glaçons.

Conseils

Bruits de fonctionnement normaux

• Il est possible d'entendre le bruit de circulation du liquide réfrigérant dans les serpentins ou les tubes. Cela est normal.
• Lorsque le compresseur est en marche, le liquide réfrigérant est pompé dans l'appareil, ce qui peut produire un ronronnement aigu ou un bruit de pulsation. Cela est normal.
• La dilatation thermique peut provoquer un bruit de craquement brusque. C'est un phénomène naturel et sans gravité. Cela est normal.

Conseils d'économie d'énergie

• Évitez d'ouvrir trop souvent la porte et ne la laissez ouverte que le temps nécessaire.
• Si la température ambiante est élevée, le thermostat réglé sur la position maximale et l'appareil plein, il est possible que le compresseur fonctionne en régime continu, d'où un risque de formation de givre ou de glace sur l'évaporateur. Dans ce cas, réglez le thermostat sur une température plus élevée pour faciliter le dégivrage automatique, ce qui permet ainsi d'économiser de l'énergie.

Conseils pour la réfrigération des aliments frais

Pour obtenir les meilleurs résultats :

• N'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans le réfrigérateur.
• Couvrez ou enveloppez soigneusement les aliments, surtout s'ils ont une odeur forte.
• Placez les aliments de sorte que l'air puisse circuler librement autour.

Conseils pour la réfrigération

Conseil utiles :

Viande (tous types) : enveloppez-la dans des sachets en plastique et placez-la sur la clayette en verre au-dessus du bac à légumes.

Pour des raisons de sécurité, ne la conservez de cette manière que pendant un ou deux jours maximum.

Plats cuisinés, plats froids, etc. : ils doivent être couverts et peuvent être placés sur n'importe quelle clayette. Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes.

Beurre et fromage : placez-les dans des réci-pients étanches spéciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou des sachets en plastique pour emmagasiner le moins d'air possible.

Bouteilles de lait : elles doivent être munies d'un bouchon et être placées dans le balconnet porte-bouteilles de la porte.

Bananes, pommes de terre, oignons et ail ne doivent pas être mis dans le réfrigérateur s'ils ne sont pas emballés.

Conseils pour la congélation

Voici quelques conseils importants pour obtenir un processus de congélation optimal :

• Respectez la quantité maximale de denrées fraîches que vous pouvez congeler par tranche de 24 heures figurant sur la plaque signalétique.
• Le temps de congélation est de 24 heures. N'ajoutez pas d'autres aliments à congeler pendant cette période.
• Congelez uniquement des aliments de bonne qualité, frais et nettoyés.
• Préparez la nourriture en petites quantités pour une congélation rapide et uniforme, adaptées à l'importance de la consommation.

• Enveloppez les aliments dans des feuilles d'aluminium ou des sachets en plastique et assurez-vous que les emballages sont étanches.

• Ne laissez pas des aliments frais, non congelés, toucher des aliments déjà congelés pour éviter une remontée en température de ces derniers.

• Les aliments maigres se conservent mieux et plus longtemps que les aliments gras ; le sel réduit la durée de conservation des aliments.
• La température très basse des produits liquides glacés, s'ils sont consommés dès leur sortie du compartiment congélateur, peut provoquer des gelures.
• L'identification des emballages est importante : indiquez la date de congélation du produit et respectez la durée de conservation indiquée par le fabricant.

Conseils pour le stockage des aliments surgelés

Pour obtenir les meilleures performances possibles :

• Assurez-vous que les denrées surgelées achetées dans le commerce ont été correctement entreposées par le revendeur.
• Prévoyez un temps réduit au minimum pour le transport des denrées du magasin d'alimentation à votre domicile.
• Évitez d'ouvrir trop souvent la porte et ne la laissez ouverte que le temps nécessaire.
• Une fois décongelés, les aliments se détériorent rapidement et ne peuvent être recongelés.
• Ne dépassez pas la durée de conservation indiquée par le fabricant.

Entretien et Nettoyage

Nettoyage

Pour des raisons d'hygiène, l'intérieur de l'appareil et tous les accessoires internes doivent être nettoyés régulièrement.

Attention !Débranchez l'appareil

électriquement avant de procéder à son nettoyage. Risque d'électrocution ! Avant toute opération de nettoyage, éteignez l'appareil et débranchez-le du réseau électrique, ou bien coupez le fusible ou le disjoncteur. N'utilisez pas de nettoyeur à vapeur pour nettoyer l'appareil. De l'humidité pourrait s'accumuler sur les composants électriques. Risque d'électrocution ! La vapeur chaude peut endommager les pièces en plastique. Essuyez et séchez l'appareil avant de le remettre en fonctionnement.

Important !Les huiles essentielles et

les solvants organiques peuvent attaquer les pièces en plastique utilisées dans cet appareil, par exemple le jus de citron ou le jus d'un zeste d'orange, l'acide butyrique, les produits d'entretien qui contiennent de l'acide acétique.

• Veillez à ce que ces substances n'entrent pas en contact direct avec les pièces de l'appareil.
• N'utilisez pas de produits nettoyants abrasifs.
• Retirez les aliments de l'appareil. Conservez les aliments bien couverts, dans un endroit frais.
• Éteignez l'appareil et débranchez-le de la prise de courant ou bien retirez le fusible ou coupez le disjoncteur.
• Nettoyez l'appareil et les accessoires internes avec un chiffon et de l'eau tiède. Vous pouvez également utiliser des produits détergents disponibles dans le commerce. Après le nettoyage, rincez l'appareil à l'eau claire et séchez-le.

Dépannage

Attention !Avant toute intervention sur l'appareil, débranchez-le. La résolution des problèmes non mentionnés dans la présente notice doit être exclusivement confiée à un électricien qualifié.

• L'accumulation de poussière sur le condenseur fait augmenter la consommation d'énergie. Dépoussièrez une fois par an le condenseur situé à l'arrière de l'appareil à l'aide d'une brosse souple ou d'un aspirateur.
• Nettoyez l'orifice d'évacuation de l'eau situé sur la paroi arrière du compartiment réfrigérateur. Débouchez l'orifice d'évacuation à l'aide du bâtonnet spécial ; veillez à ne pas endommager l'appareil avec des objets tranchants.
• Après avoir tout soigneusement essuyé, remettez l'appareil en fonctionnement.

Dégivrage du congélateur

La paroi arrière du réfrigérateur se couvre de givre lorsque le compresseur est en fonctionnement et se dégivre lorsque le compresseur est à l'arrêt. L'eau de dégivrage s'évapore toute seule.

Par contre, le compartiment congélateur se couvrira progressivement de givre. Cette couche doit être enlevée.

N'utilisez en aucun cas d'objets métalliques ou tranchants pour gratter la couche de givre sur l'évaporateur, car vous risqueriez de le détériorer. Cependant, lorsque le givre devient très épais sur le revêtement intérieur, il est nécessaire de procéder à un dégivrage complet de la manière suivante :

• Débranchez l'appareil.
• Sortez les denrées congelées, enveloppez celles-ci dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais.
• Laissez la porte ouverte et placez un réci-pient sous l'appareil pour recueillir l'eau de dégivrage.
• Une fois le dégivrage terminé, séchez bien l'intérieur.
• Rebranchez l'appareil et remettez-le en fonctionnement.

Important !L'appareil émet certains bruits pendant son fonctionnement (compresseur, circuit frigorifique).

www.zanussi.com

Symptôme Cause probable	Solution
L'appareil ne fonctionne pas. L'appareil n'est pas allumé. Mettez l'appareil en marche.
	La prise du câble d'alimentation électrique de l'appareil n'est pas branchée.	Branchez correctement la fiche dans la prise.
	Le fusible a disjoncté ou est défectueux.	Vérifiez le fusible, remplacez-le si nécessaire.
	La prise est défectueuse. Les anomalies liées à l'alimentation électrique doivent être réparées par un électricien qualifié.
L'appareil refroidit beaucoup trop.	La température est trop basse. Modifiez la position du thermostat pour obtenir moins de froid.
Les aliments sont trop chauds.	La température n'est pas correctement réglée.	Consultez le chapitre « Bandeau de commande ».
	La porte a été ouverte plus longtemps que nécessaire.	Ne laissez la porte ouverte que le temps nécessaire.
	Trop de produits chauds ont été placés dans l'appareil au cours des dernières 24 heures.	Modifiez la position du thermostat pour obtenir plus de froid.
	L'appareil est installé près d'une source de chaleur.	Veuillez consulter le chapitre « Emplacement ».
Accumulation de givre, probablement aussi sur la porte.	Le joint de porte n'est pas étanche (peut-être après avoir inversé le sens d'ouverture de la porte).	Chauffez la partie concernée à l'aide d'un sèche-cheveux (air froid). Ce faisant, aidez manuellement le joint à reprendre sa position naturelle.
L'éclairage intérieur ne fonctionne pas.	L'ampoule est défectueuse. Veuillez vous reporter au chapitre « Remplacement de l'éclairage ».
Bruits inhabituels. L'appareil n'est pas de niveau. Réglez de nouveau les pieds.
	L'appareil est appuyé contre un mur ou d'autres objets.	Déplacez légèrement l'appareil.
	Un composant (p. ex. un tuyau) situé à l'arrière de l'appareil touche un autre composant ou le mur.	Si nécessaire, déplacez le tuyau avec précaution pour le dégager.
Le compresseur ne démarre pas immédiatement après la modification de la position du thermostat.	Ce phénomène est normal, il ne s'agit pas d'une anomalie.	Le compresseur démarre au bout d'un certain temps.
De l'eau s'écoule sur le sol ou les clayettes.	L'orifice d'évacuation de l'eau est bouché.	Consultez le chapitre « Entretien et nettoyage ».

www.zanussi.com

Si le problème persiste, contactez le service après-vente.

Les informations suivantes sont nécessaires pour pouvoir vous offrir une aide rapide et adaptée. Vous trouverez ces informations sur la plaque signalétique située sur l'appareil.

Description du modèle......

(Mod.)

Numéro du produit......

(PNC)

Numéro de série......

(S.N.)

Remplacement de l'éclairage

Attention !Avant de changer l'ampoule, débranchez l'appareil de la prise secteur. Caractéristiques de l'ampoule : 220-240 V max. 1,5 W. Suivez la procédure ci-dessous pour remplacer l'ampoule :

1. Réglez le thermostat sur « O » pour mettre l'appareil à l'arrêt.
2. Débranchez l'appareil pour vous assurer qu'il est bien hors tension.
3. Retirez la vis du diffuseur de l'ampoule.
4. Retirez le diffuseur de l'ampoule.
5. Comme illustré sur la figure ci-dessous, dévissez l'ampoule.
6. Installez l'ampoule neuve dans le sens inverse, puis replacez le diffuseur et vissez-le.
7. Branchez l'appareil et réglez le thermostat sur la bonne position.

Ampola Diflancer de l'amproue Vs Bober du commande

Caractéristiques techniques

Les caractéristiques techniques figurent sur la plaque signalétique située sur le côté gauche à l'intérieur de l'appareil et sur l'étiquette énergétique.

Dimensions
Hauteur mm 1687
Largeur mm 558
Profondeur mm 613
Autonomie de fonctionnement heures 10

Installation

Pour votre sécurité et le bon fonctionnement de l'appareil, veuillez lire attentivement les « Consignes de sécurité » de cette notice d'utilisation avant de procéder à l'installation.

Mise en place

Installez cet appareil à un endroit où la température ambiante correspond à la classe climatique indiquée sur la plaque signalétique de l'appareil :

Classe clima-tique	Température ambiante
SN +10 °C à +32 °C
N +16 °C à +32 °C
ST +16 °C à +38 °C
T +16 °C à +43 °C

Emplacement

L'appareil doit être installé à bonne distance de toute source de chaleur telle que radiateurs, chauffe-eau, lumière directe du soleil etc. Assurez-vous que l'air circule librement à l'arrière de l'appareil. Pour garantir un rendement optimum si l'appareil est installé sous un élément suspendu, la distance entre le haut de l'appareil et l'élément suspendu doit être de 100 mm minimum. Si possible, évitez de placer l'appareil sous des meubles en surplomb. La mise de niveau se fait à l'aide d'un ou de plusieurs pieds réglables à la base de l'appareil.

Attention ! L'appareil doit pouvoir être débranché à tout moment ; il est donc nécessaire que la prise reste accessible après l'installation.

Branchement électrique

- Avant de brancher l'appareil, assurez-vous que la tension et la fréquence indiquées sur la plaque signalétique correspondent à celles de votre réseau électrique domestique.

• L'appareil doit être relié à la terre. La fiche du cordon d'alimentation est fournie avec un contact à cette fin. Si la prise de courant n'est pas mise à la terre, branchez l'appareil à une mise à la terre séparée conformément aux réglementations en vigueur, en consultant un électricien spécialisé.
• Le fabricant décline toute responsabilité en cas de non-respect de ces consignes de sécurité.
• Cet appareil est conforme aux directives de la C.E.E.

Mise de niveau

L'appareil doit être stable et d'aplomb afin de supprimer toute vibration. Avant sa mise à niveau, l'appareil doit être en position verticale et les deux pieds doivent être fermement en contact avec le sol. Vous pouvez également régler le niveau en dévissant le pied de niveau à l'avant (à la main ou avec une clé appropriée).

Réversibilité de la porte

La porte de cet appareil est réversible : son sens d'ouverture peut être modifié en fonction du lieu d'installation ou du souhait de l'utilisateur. Avant de commencer, couchez l'appareil sur le dos afin de pouvoir accéder à la base. Placez-le sur un emballage en plastique mousse ou similaire pour éviter d'endommager la tuyauterie de refroidissement qui se trouve à l'arrière du réfrigérateur.

1. Remettez le réfrigérateur en position verticale, utilisez un tournevis plat pour retirer les 4 cache-vis du panneau supérieur du réfrigérateur.

1. Dévissez et soulevez le panneau par l'arrière, puis retirez-le. Soulevez ensuite la porte supérieure et placez-la sur une surface douce pour éviter toute rayure.

1. Retirez le pivot de la charnière supérieure, placez-le du côté gauche et serrez-le soigneusement.

1. Retirez les deux vis à collerette, puis retirez la charnière centrale qui maintient la porte inférieure en place. Soulevez la porte inférieure et placez-la sur une surface rembourrée pour éviter de la rayer.

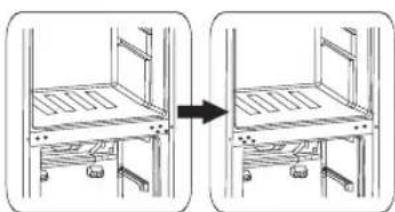

1. Retirez les caches des orifices de charnière situés à droite, comme illustré, et placez-les dans les orifices libres du côté gauche.

1. Démontez les deux pieds réglables, et retirez la patte de fixation de la charnière inférieure en dévissant les boulons.

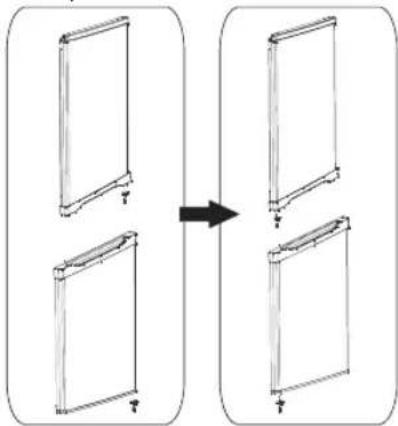

1. Dévissez et retirez l'axe de la charnière inférieure, retournez la patte de fixation et remontez l'axe. Réinstallez la patte de fixation portant l'axe de la charnière inférieure. Remettez en place les deux pieds réglables. Placez la porte inférieure dans sa nouvelle position. Mettez la porte de niveau, insérez l'axe de la charnière inférieure dans l'orifice inférieur de la porte, puis serrez les boulons.

1. Inversez le sens de la charnière centrale (à 180°), puis mettez-la à gauche à l'emplacement prévu. Insérez l'axe de la charnière centrale dans l'orifice supérieur de la porte inférieure, puis serrez les vis. Placez la porte inférieure dans sa nouvelle position. Mettez la porte de niveau ; insérez l'axe de la charnière centrale dans l'orifice inférieur de la porte supérieure.

1. Remettez le panneau supérieur en place en ajustant le pivot de la charnière supérieure dans l'orifice de la porte supérieure et revissez les 4 vis. Remettez les cache-vis en place.

1. Lorsque vous inversez le sens d'ouverture de la porte, veuillez déplacer le bloqueur de la porte de l'autre côté.

1. Retirez le cache de l'orifice de charnière A de la porte et insérez un autre cache d'orifice de charnière B se trouvant dans le sachet d'accessoires dans l'orifice.

1. Retirez les caches, dévissez la poignée et fixez-la sur le côté opposé avec les caches. Couvrez les orifices restés libres avec les caches que vous trouverez dans le sachet de la notice.

En matière de protection de l'environnement

Recyclez les matériaux portant le symbole Déposez les emballages dans les conteneurs prévus à cet effet. Merci d'aider à protéger l'environnement et la santé de tous en recyclant les déchets issus d'appareils électriques et électroniques.

Ne jetez pas les appareils portant le symbole avec les ordures ménagères. Apportez le produit à un recycleur local ou contactez le service municipal.

Inhalt
