NÁVOD K OBSLUZE ZRB24100XA ZANUSSI

Bezpečnostní informace....2

Bezpečnostní pokyny ....3

Ovládací panel....4

Před prvním použitím....5

Denní používání ....5

Tipy a rady....6

Čištění a údržba 7

Odstraňování závad......8

Technické informace....10

Instalace....10

Poznámky ohledně životního prostředí....12

Změny vyhrazeny.

Bezpečnostní informace

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nezodpovídá za škody a zranění způsobená nesprávnou instalací či chybným používáním. Návod k použití vždy uchovávejte spolu se spotřebičem pro jeho budoucí použití.

Bezpečnost dětí a postižených osob

• Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud tak činí pod dozorem nebo vedením, které zohledňuje bezpečný provoz spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče.
• Nenechte děti hrát si se spotřebičem.
• Všechny obaly uchovejte mimo dosah dětí.
• Čištění a uživatelskou údržbu spotřebiče nesmí provádět děti bez dozoru.

Všeobecné bezpečnostní informace

• Tento spotřebič je určen pro použití v domácnosti a pro následující způsoby použití:
  – venkovské domy, kuchyňky pro zaměstnance v obchodech, kancelářích a jiných pracovních prostředích;
  – pro zákazníky hotelů, motelů, penzionů a jiných ubytovacích zařízení.

- Udržujte volně průchodné větrací otvory na povrchu spotřebiče nebo kolem vestavěného spotřebiče.

- K urychlení odmrazování nepoužívejte mechanické ani jiné prostředky, které nejsou doporučeny výrobcem.

- Nepoškozujte chladicí okruh.

www.zanussi.com

• V prostoru chladicích spotřebičů nepoužívejte jiné elektrické přístroje než typy schválené k tomuto účelu výrobcem.
• K čištění spotřebiče nepoužívejte proud vody nebo páru.
• Vyčistěte spotřebič vlhkým měkkým hadrem. Používejte pouze neutrální čisticí prostředky. Nepoužívejte prostředky s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předměty.
• Neskladujte v tomto zařízení výbušné látky, jako jsou plechovky s aerosolem obsahující hořlavý hnací plyn.
• Jestliže je poškozený přívodní kabel, smí ho vyměnit pouze výrobce, servisní technik nebo osoba s podobnou příslušnou kvalifikací, jinak by mohlo dojít k úrazu.

Bezpečnostní pokyny

Instalace

Varování! Tento spotřebič smí instalovat jen kvalifikovaná osoba.

• Odstraňte veškerý obalový materiál.
• Poškozený spotřebič neinstalujte ani nepoužívejte.
• Řidte se pokyny k instalaci dodanými spolu s tímto spotřebičem.
• Pri přemistování spotřebiče budte vždy opatrní, protože je těžký. Vždy noste ochranné rukavice.
• Přesvědčte se, že vzduch může okolo spotřebiče volně proudit.
• Počkejte alespoň čtyři hodiny, než spotřebič připojíte k napájení. Olej tak může natéct zpět do kompresoru.
• Neinstalujte spotřebič v blízkosti topidel, sporáků, trub či varných desek.
• Zadní stěna spotřebiče musí být umístěna směrem ke zdi.
• Neinstalujte spotřebič tam, kde by se dostal do přímého slunečního světla.
• Neinstalujte toto zařízení v místech, kde je příliš vlhko nebo příliš chladno, jako jsou stavební přístavky, garáže nebo vinné sklepy.
• Při přemistování spotřebiče jej nadzdvihněte za přední okraj, abyste zabránili poškrábání podlahy.

Připojení k elektrické síti

Varování! Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Spotřebič musí být uzemněn.
• Veškerá elektrická připojení by měla být provedena kvalifikovaným elektrikářem.
• Zkontrolujte, zda údaje o napájení na typovém štitku souhlasí s parametry elektrické sitě. Pokud tomu tak není, obraťte se na elektrikáře.
• Vždy používejte správně instalovanou síťovou zásuvku s ochranou proti úrazu elektrickým proudem.
• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.
• Dbejte na to, abyste nepoškodili elektrické součásti (např. napájecí kabel, síťovou zástrčku, kompresor). Při výměně elektrických součástí se obratte na autorizované servisní středisko či elektrikáře.
• Napájecí kabel musí zůstat pod úrovní síťové zástrčky.
• Sítovou zástrčku zapojte do sítové zásuvky až na konci instalace spotřebiče. Po instalaci musí zůstat sítová zástrčka nadále dostupná.
• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.

Použití spotřebiče

Varování! Hrozí nebezpečí zranění, popálení, úrazu elektrickým proudem nebo požáru.

• Neměňte technické parametry tohoto spotřebiče.
• Do spotřebiče nevkládejte jiná elektrická zařízení (jako např. výrobníky zmrzliny), pokud nejsou výrobcem označena jako použitelná.
• Dbejte na to, abyste nepoškodili chladicí okruh. Obsahuje isobutan (R600a) - zemní plyn, který je dobře snášen životním prostředím. Tento plyn je hořlavý.
• Pokud dojde k poškození chladicího okruhu, ujistěte se, že se v místnosti nenachází zdroje otevřeného ohně či možného vznícení. Místnost vyvětrejte.
• Zabraňte kontaktu horkých předmětů s plastovými částmi spotřebiče.
• Do mrazicího oddilu nevkládejte nealkoholické nápoje. V nádobě takových nápojů by vznikl přetlak.
• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumístujte hořlavé předměty nebo předměty obsahující hořlavé látky.
• Nedotýkejte se kompresoru či kondenzátoru. Jsou horké.
• Nedotýkejte se a neodstraňujte předměty či potraviny z mrazicího oddílu, pokud máte mokré či vlhké ruce.
• Nezmrazujte znovu potraviny, které byly rozmražené.

- Dodržujte skladovací pokyny uvedené na balení mražených potravin.

Čištění a údržba

Varování! Hrozí nebezpečí poranění nebo poškození spotřebiče.

• Před čištěním nebo údržbou spotřebič vždy vypněte a vytáhněte síťovou zástrčku ze zásuvky.
• Tento spotřebič obsahuje uhlovodíky v chladicí jednotce. Údržbu a doplnění jednotky smí provádět pouze kvalifikovaná osoba.
• Pravidelně kontrolujte vypouštěcí otvor přístroje a v případě potřeby jej vyčistěte. Jestliže je otvor ucpaný, bude se na dně spotřebiče shromažďovat voda.

Likvidace

Varování! Hrozí nebezpečí úrazu či udušení.

• Odpojte spotřebič od elektrické sítě.
• Odřízněte a vyhodťe sítový kabel.
• Odstraňte dvířka, abyste zabránili uvěznění dětí a domácích zvířat ve spotřebiči.
• Chladicí okruh a izolační materiály tohoto spotřebiče neškodí ozonové vrstvě.
• Izolační pěna obsahuje hořlavé plyny. Informace ohledně správné likvidace spotřebiče vám poskytnou místní úřady.
• Nepoškozujte část chladicí jednotky, která se nachází blízko výměníku tepla.

Ovládací panel

Zapnutí a regulace teploty

Zasuňte síťovou zástrčku do zásuvky s ochranným nulovacím vodičem. Když jsou dveře oddílu chladničky otevřené, rozsvítí se vnitřní osvětlení. Knoflík ovladače teploty se nachází na pravé straně oddílu chladničky.

Nastavení 0 znamená

Vypnuto - Přistroj zapnete otočením knoflíku doprava.

Nastavení 1 znamená

Nejvyšší teplota, nejteplejší nastavení.

1 Viz část „Technické údaje“

www.zanussi.com

Nastavení 7 (koncová zarážka) znamená

Nejnižší teplota, nejchladnější nastavení. Normálně doporučujeme volbu nastavení 3 až 4, pokud chcete zvýšit či snížit teplotu, otočte ovladačem na přislušné nižší či vyšší nastavení.

i Důležité! Vysoká okolní teplota (například za horkých letních dni) a nastavení ovladače na nižší teplotu (poloha 6 až 7) může způsobit nepřetržitý chod kompresoru. Důvod: při vysoké teplotě okolí musi kompresor pracovat nepřetržitě, aby udržoval nízkou teplotu ve spotřebiči.

Před prvním použitím

Čistění vnitřku spotřebiče

Před prvním použitím spotřebiče vymyjte vnitřek a veškeré vnitřní příslušenství vlažnou vodou s trochou neutrálního mycího prostředku, abyste odstranili typický pach nového výrobku, pak vše důkladně vytřete do sucha.

⚠️ Důležité! Nepoužívejte čisticí prostředky nebo abrazivní prášky, které mohou poškodit povrch spotřebiče.

Denní používání

Příslušenství

Univerzální police

Na stěnách chladničky jsou kolejničky, do kterých se podle prání zasunují police.

Umístění dveřních polic

Dveřní police můžete umístit do různé výšky, a vkládat tak do nich různě velká balení potravin.

Pokud chcete provést tyto úpravy, postupujte takto: pomalu posunujte polici ve směru šipek, dokud se neuvolní, a pak ji zasuňte do zvolené polohy.

Zásuvka na zeleninu

Zásuvka je vhodná pro uložení ovoce a zeleniny.

Zmrazování čerstvých potravin

- Mrazicí oddíl se hodí pro zmrazování čerstvých potravin a pro dlouhodobé uložení zmrazených a hlubokozmrazených potravin.

www.zanussi.com

• Čerstvé potraviny, které chcete zmrazit, uložte do spodního oddílu.
• Maximální množství čerstvých potravin, které je možné zmrazit za 24 hodin, je uvedeno na typovém štítku uvnitř spotřebiče.
• Proces zmrazení trvá 24 hodin: po tuto dobu nevkládejte do spotřebiče žádné další potraviny ke zmrazení.

Uchovávání zmrazených potravin

Při prvním zapnutí spotřebiče nebo po jeho dlouhodobé odstávce. Před vložením produktu do oddílu nechte spotřebič běžet nejméně 2 hodiny na vyšší nastavení.

i Důležité!V případě náhodného rozmrazení, například z důvodu výpadku proudu trvajícího déle, než je uvedeno v tabulce technických údajů v části Skladovací čas při poruše, je nutné rozmrazené potraviny rychle spotřebovat nebo ihned tepelně upravit a až potom opět zmrazit (po tepelné úpravě).

Rozmrazování

Hluboce zmrazené nebo zmrazené potraviny je možné před použitím rozmrazit v mrazničce nebo při pokojové teplotě, podle toho, kolik na to máte času.

Malé kousky lze dokonce tepelně upravovat ještě zmrazené, přímo z mrazničky. Čas přípravy bude ale v takovém případě delší.

Výroba kostek ledu

Spotřebič je vybaven jednou nebo více ná- dobkami pro výrobu kostek ledu.

Tipy a rady

Normální provozní zvuky

• Když je chladicí kapalina čerpána chladicím potrubím, můžete slyšet zvuk slabého bublání či zurčení. To je normální jev.
• Když je kompresor spuštěný a čerpá se chladící médium, může to být doprovázeno drnčením nebo pulsujícím zvukem kompresoru. To je normalní jev.
• Tepelné roztažení může způsobit náhlé zapraskání. Jde o přirozený a neškodný jev. To je normalní jev.

Tipy pro úsporu energie

• Neotvírejte často dveře, ani je nenechávejte otevřené déle, než je nezbytně nutné.
• Jestliže je okolní teplota vysoká, regulátor teploty je na vyšším nastavení a spotřebič je zcela zaplněný, může kompresor běžet nepřetržitě a na výparníku se pak tvoří námraza nebo led. V tomto případě je nutné nastavit regulátor teploty na nižší nastavení, aby se spotřebič automaticky odmrazil, a tím snížil spotřebu energie.

Tipy pro chlazení čerstvých potravin

K dosažení nejlepšího výkonu:

• Do chladničky nevkládejte teplé potraviny nebo tekutiny, které se odpařují.
• Potraviny zakryjte nebo zabalte, zejména mají-li silnou vůni.
• Potraviny položte tak, aby okolo nich mohl proudit volně vzduch.

Tipy pro chlazení

Užitečné rady:

Maso (všechny typy): zabalte do polyetylénového sáčku a položte na skleněnou polici nad zásuvku se zeleninou.

Z hlediska bezpečné konzumace takto skladujte maso pouze jeden nebo dva dny.

Zpracované potraviny, studená jídla apod. zakryjte a položte na jakoukoli polici. Ovoce a zeleninu důkladně očistěte a vložte je do speciální zásuvky (nebo zásuvek), které jsou součástí vybavení.

Máslo a sýr vložte do speciální vzduchotěsné nádoby nebo zabalte do hliníkové fólie či do plastového sáčku, aby se co nejvíce zamezilo přístupu vzduchu.

www.zanussi.com

Lahve s mlékem uzavřete víčkem a uložte v držáku na lahve ve dveřích.

Banány, brambory, cibule a česnek smí být v chladničce pouze tehdy, jsou-li zabalené.

Tipy pro zmrazování potravin

K dosažení dokonalého zmrazování dodržujte následující důležité rady:

• Maximální množství potravin, které je možné zmrazit za 24 hodin, je uvedeno na typovém štítku.
• Zmrazovací proces trvá 24 hodin. V této době nepřídávejte žádné další potraviny ke zmrazení.
• Zamrazujte pouze potraviny prvotřidní kvality, čerstvé a dokonale očištěné.
• Potraviny si rozdělte na malé porce, aby se mohly rychle a zcela zmrazit a bylo pak možné rozmrazit pouze požadované množství.
• Potraviny zabalte do alobalu nebo plastu a přesvědčte se, že jsou baličky vzducho-těsné.

• Čerstvé, nezmrazené potraviny se nesmí dotýkat již zmrazených potravin, protože by zvýšily jejich teplotu.

• Libové potraviny vydrží uložené déle a v lepším stavu než tučné. Délku bezpečného skladování potravin zkracuje rovněž sůl.

• Při konzumaci zmrzlych kapalin okamžitě po vyjmutí z mrazicího oddílu může v ústech a na pokožce dojít k omrzlinám.
• Doporučujeme napsat na každý balíček viditelně datum uskladnění, abyste mohli správně dodržet dobu uchování potravin.

Tipy pro skladování zmrazených potravin

K dosažení nejlepšího výkonu zakoupeného spotřebiče dodržujte následující podmínky:

• Vždy si při nákupu ověřte, že zakoupené zmrazené potraviny byly prodejcem správně skladovány.
• Zmrazené potraviny přineste z obchodu v co možná nejkratším čase.
• Neotvírejte často dveře, ani je nenechávejte otevřené déle, než je nezbytně nutné.
• Již rozmrazené potraviny se rychle kazí a nesmí se znovu zmrazovat.
• Nepřekračujte dobu skladování uvedenou výrobcem na obalu.

Čištění a údržba

Čištění

Z hygienických důvodů je nutné pravidelně čistit vnitřek spotřebiče včetně vnitřního příslušenství.

Varování!Spotřebič nesmí být při čištění připojen k síti. Hrozí nebezpečí úrazu elektrickým proudem! Před každým čištěním spotřebič vypněte a vytáhněte síťovou zástrčku ze zásuvky, nebo přepněte či vypněte elektrický jistič či pojistku. Nikdy spotřebič nečistěte čisticím zařízením na páru. V elektrických dílech by se mohla nahromadit vlhkost a mohlo by dojít k úrazu elektrickým proudem! Horké páry mohou také poškodit plastové části. Spotřebič musí být před opětovným zapnutím suchý.

Důležité!Éterické oleje a organická rozpouštědla mohou reagovat s plastovými díly, například citronová šťáva, šťáva z pomerančové kůry, kyselina máselná nebo čistidla na bázi kyseliny octové.

• Tyto látky se nesmí dostat na díly spotře-biče.
• Nepoužívejte žádné abrazivní čisticí prostředky.
• Vyndejte potraviny ze spotřebiče. Uložte je na chladné místo, musí být dobře zabalené.
• Vypněte spotřebič a zástrčku vytáhněte ze zásuvky, popřípadě přepněte či vypněte elektrický jistič nebo pojistku.

www.zanussi.com

• Omyjte spotřebič a vnitřní příslušenství hadříkem namočeným ve vlažné vodě. Můžete použít i běžně dostupné mycí prostředky. Po vyčištění opláchněte čistou vodou a otřete dosucha.
• Nahromaděný prach na kondenzátoru zvyšuje spotřebu energie. Jednou ročně proto pečlivě vyčistěte kondenzátor na zadní straně spotřebiče měkkým kartáčem nebo vysavačem.
• Zkontrolujte odtokový otvor na zadní stěně oddílu chladničky. Ucpaný odtokový otvor vyčistěte pomocí měkkého háčku nebo podobného předmětu, ale budťe opatrní, abyste skřín spotřebiče nepoškodili ničím ostrým.
• Zcela suchý spotřebič můžete opět uvést do provozu.

Odmrazování mrazničky

Zadní stěna oddílu chladničky se pokryje námrazou, když běží kompresor, a odmrazí se, když je kompresor vypnutý. Voda z rozmrazené námrazy se sama vypaří.

V mrazicím oddíle se však postupně vytvoří námraza. Tu je třeba odstranit.

K odstraňování námrazy z výparníku nepoužívejte nikdy ostré kovové nástroje. Mohli byste jej poškodit. Jestliže je však vrstva ledu na vnitřním obložení již hodně silná, měli byste oddíl zcela odmrazit podle následujícího postupu:

• Vytáhněte zástrčku ze zásuvky.
• Vyjměte všechny zmrazené potraviny, zabalte je do několika vrstev novin a dejte je na chladné místo.
• Nechte dveře otevřené a pod spotřebič umístěte misku na zachytávání rozmrazené vody.
• Po skončení odmrazování vysušte důkladně vnitřní prostor.
• Zasuňte zástrčku zpět do zásuvky a opět spotřebič zapněte.

Odstraňování závad

Pozor!Při hledání a odstraňování závady vytáhněte zástrčku ze síťové zásuvky. Odstraňování závady, která není uvedena v tomto návodu, smí provádět pouze kvalifikovaný elektrikář nebo osoba s příslušným oprávněním.

Důležité!Během normálního používání vydává spotřebič různé zvuky (kompresor, chladicí okruh).

Problém Možná příčina Řešení
Spotřebič nefunguje. Spotřebič není zapnutý. Zapněte spotřebič.
	Sítová zástrčka není zasunutá do zásuvky, nebo je uvolněná.	Zasuňte zástrčku.
	Pojistka je spálená nebo vadná. Zkontrolujte pojistku, je-li to nutné, vyměňte ji.
	Zásuvka je vadná. Závady na síti smí opravovat pouze elektrikář.
Spotřebič příliš chladí Příliš nízké nastavení teploty. Otočte regulátorem teploty dočas ně na teplejší nastavení.		-
Jídlo je příliš teplé. Teplota není správně nastavena. Přečtěte si prosím počáteční část „Ovládací panel“.
	Dveře byly delší dobu otevřené. Dveře otvírejte jen na nezbytně nutnou dobu.

www.zanussi.com

Problém Možná příčina Řešení
	V posledních 24 hodinách jste vložili do spotřebiče velké množství teplého jídla.	Otočte regulátorem teploty dočas-ně na chladnější nastavení.
	Spotřebič je v blízkosti tepelné-ho zdroje.	Přečtěte si prosím část „Místo instalace“.
Silná námraza, možná i na dveřích.	Těsnění dveří není vzduchotěsné (pravděpodobně po otočení dveří).	Opatrně zahřejte prosakující části dveřního těsnění vysoušečem vlasů (nastaveným na studený vzduch). Současně vytvarujte rukou zahřáté dveřní těsnění tak, aby správně přiléhalo.
Vnitřní osvětlení nefunguje. Vadná žárovka. Přečtěte si prosím část Výměna žárovky.
Neobvyklý hluk. Spotřebič není vyrovaný. Nastavte správně nožičky.
	Spotřebič se dotýká stěny nebo jiného předmětu.	Trochu spotřebič posuňte.
	Nějaký díl, např. trubka na zadní straně spotřebiče, se dotýká ji- ného dílu spotřebiče nebo stěny.	Je-li to nutné, opatrně díl odsuňte.
Po změně nastavení teploty se kompresor nespustí okamžitě.	Toto je normalní jev, který nepře- stavuje poruchu spotřebiče.	Kompresor se spouští až po určité době.
Voda na podlaze nebo na policích.	Odtokový otvor je zanesený. Viz část Čištění a údržba.

Pokud se závada objeví znovu, obratte se na servisní středisko.

K rychlé a účinné pomoci jsou nezbytné níže uvedené údaje. Potřebné údaje, které naleznete na typovém štítku, si poznamenejte sem.

Označení modelu....

(Mod.)

Číslo výrobku......

(PNC)

Sériové číslo......

(S.N.)

Výměna žárovky

⚠️Pozor!Před výměnou žárovky spotřebič odpojte od napájení. Technické parametry žárovky: 220–240 V, max. 1,5 W. Při výměně žárovky dodržujte níže uvedený postup:

1. Vypněte spotřebič nastavením knoflíku ovladače teploty do polohy 0.
2. Vytáhněte zástrčku ze zásuvky, aby byl spotřebič odpojen od elektrické sítě.
3. Uvolněte šroub z krytu žárovky.
4. Odstraňte kryt žárovky.
5. Vyšroubujte žárovku ve směru znázorněném na obrázku níže.
6. Opačným směrem našroubujte novou žárovku, poté opět namontujte kryt žárovky a šroub.
7. Zasuňte zástrčku zpět do zásuvky a nastavte knoflík regulátoru do správné polohy.

Zarcuka Kryl Zarcuky Šroub Ovladoci efikinta

www.zanussi.com

Technické informace

Technické údaje jsou uvedeny na typovém štítku umístěném na vnitřní levé straně spotřebiče a na energetickém štítku.

Rozměry
Výška mm 1 687
Šířka mm 558
Hloubka mm 613
Skladovací doba při poruše hodin 10

Instalace

Kvůli zajištění bezpečnosti a správného chodu spotřebiče si před jeho instalací pečlivě přečtěte část „Bezpečnostní informace“.

Umístění

Spotřebič instalujte na místě, jehož okolní teplota odpovídá klimatické třídě uvedené na typovém štítku spotřebiče:

Klimatická třída	Okolní teplota
SN +10 °C až +32 °C
N +16 °C až +32 °C
ST +16 °C až +38 °C
T +16 °C až +43 °C

Umístění

Spotřebič musí být instalován v dostatečné vzdálenosti od zdrojů tepla, jako jsou radiátory, bojlery, přímý sluneční svit apod. Ujistěte se, že vzduch může volně cirkulovat kolem zadní části spotřebiče. Jestliže je spotřebič umístěn pod závěsnými skříňkami kuchyňské linky, je pro zajištění správného výkonu nutná minimální vzdálenost mezi horní částí spotřebiče a závěsnými skříňkami alespoň 100 mm. Pokud je to však možné, spotřebič pod závěsné skříňky nestavte. Ke správnému vyrovnání využijte seřiditelné nožičky na spodní části spotřebiče.

Varování! Zástrčka musí být i po instalaci dobře přístupná, aby bylo možné spotřebič odpojit od elektrické sítě.

Připojení k elektrické síti

• Spotřebič smí být připojen k síti až po ověření, že napětí a frekvence uvedené na typovém štítku odpovídají napětí v domácí síti.
• Spotřebič musí být uzemněn. Zástrčka napájecího kabelu je k tomuto účelu vybavena příslušným kontaktem. Pokud není domácí zásuvka uzemněná, poradťe se s odborníkem a připojte spotřebič k samostatnému uzemnění v souladu s platnými předpisy.
• Výrobce odmítá veškerou odpovědnost v případě nedodržení výše uvedených pokynů.
• Tento spotřebič je v souladu s následujícími směrnicemi EHS.

Vyrovnání

Spotřebič by měl být vyrovnaný, aby se zabránilo vibracím. Pro vyrovnání spotřebiče je nutné, aby stál rovně a obě seřizovací nožičky se pevně dotýkaly podlahy. Spotřebič můžete také vyrovnat seřizením příslušné nožičky na přední části spotřebiče (použijte prsty nebo vhodný klič).

www.zanussi.com

Změna směru otvírání dvířek

Pokud to místo instalace vyžaduje, lze změnit stranu, na kterou se dveře otevírají, z levé strany (při dodání) na pravou. Pokud chcete chladničku položit na zadní stranu, abyste se dostali k základně, položte ji na pěnový nebo obdobný měkký materiál, aby nedošlo k poškození potrubí na zadní straně chladničky.

1. Postavte chladničku a pomocí plochého šroubováku demontujte 4 kryty šroubů na jejím víku.

1. Odšroubujte a zvedněte víko ze zadní strany a sundejte ho. Poté zvedněte horní dveře a umístěte je na měkkou podložku, aby se nepoškrábaly.

1. Demontujte jádro horního závěsu, přemístěte ho vlevo a pevně utáhněte.

1. Odšroubujte dva přirubové šroubky a potom odstraňte prostřední závěs, který drží spodní dveře na místě. Zvedněte spodní dveře a položte je na měkkou podložku, aby se nepoškrábaly.

1. Sejměte krytky otvorů závěsů dveří, jak je uvedeno na obrázku, a přemístěte je do nezakrytých otvorů na levé straně.

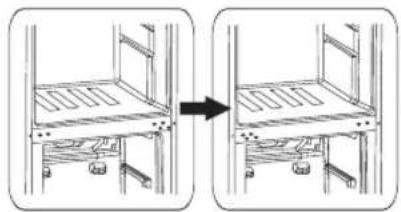

1. Demontujte obě seřiditelné nožičky a vyšroubováním šroubů demontujte držák spodního závěsu.

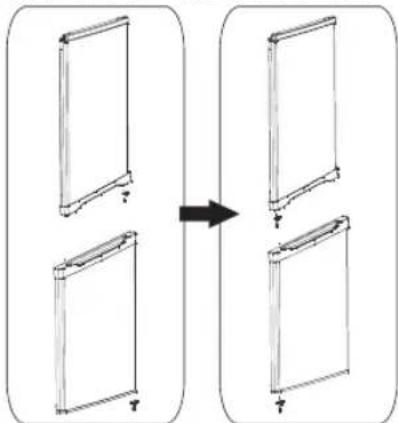

1. Odšroubujte a demontujte čep dolního závěsu, otočte držák a namontujte ho. Opětovně namontujte držák upevňující čep dolního závěsu. Namontujte obě seřiditelné nožičky. Přemístěte spodní dveře do opačné polohy. Upevněte dveře vodorovně, vložte čep spodního závěsu do spodního otvoru dveři a poté utáhněte šrouby.

1. Otočte středním závěsem o 180 stupňů zpět a poté ho přemístěte do levé pozice. Čep středního závěsu nasadťe do horního otvoru dolních dveří a potom zašroubujte šrouby. Přemístěte spodní dveře do opačné polohy. Upevněte dveře vodorovně a vložte čep středního závěsu do spodního otvoru horních dveří.

1. Namontujte víko vložením jádra horního závěsu do otvoru horních dveří a zašroubujte 4 šrouby. Namontujte krytky šroubů.

1. Při změně směru otvírání dveří přesuňte zarážku dveří na druhou stranu.

1. Odstraňte krytku otvoru závěsu dveří A a do otvoru vložte krytku otvoru závěsu dveří B, kterou najdete v sáčku s příslušenstvím.

1. Odstraňte krytky, odšroubujte držadlo a upevněte ho na druhou stranu spolu s krytkami. Do prázdných otvorů vložte záslepky, které se nacházejí v obálce s dokumentací.

Poznámky ohledně životního prostředí

Recyklujte materiály označené symbolem Obaly vyhodte do příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče určené k likvidaci.

Spotřebiče označené symbolem nelikvidujte spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

1 Vt jaotist „Tehnilised andmed”

www.zanussi.com

Bezpečnostné pokyny....98

Bezpečnostné pokyny 99

Ovládací panel....100

Všeobecné bezpečnostné pokyny

- Spotrebič neinštalujte blízko radiátorov, sporákov, rúr ani varných panelov.

Pri týchto úpravách postupujte nasledovne: policu pomaly vytiahnite v smere šípok, až kým sa neuvolní, a potom ju umiestnite do požadovanej polohy.

Zásuvka na zeleninu

Zmrazovanie čerstvých potravín

Výroba l'adových kociek

Rady na úsporu energie

Ak sa chyba prejaví znova, obrátte sa na autorizované servisné stredisko.

1. Odskrutkujte a nadvihnite kryt zo zadnej strany chladničky a odstráňte ho, potom nadvihnite horné dvere a položte ich na čalúnený povrch, aby ste predišli ich poškriabaniu.

1. Odstráňte kryty otvorov závesu z pravých otvorov, ako je znázornené na obrázku a presuňte ich na nezakryté otvory na lavej strane.

1. Odoberte obe nastavitelné nožičky, uvolnite skrutky a odoberte konzolu spodného úchytu.

1. Odskrutkujte čap spodného závesu, pretočte podperu a vymeňte ju. Pripevnite podperu k čapu spodného závesu. Vymeňte obidve nastavitelné nožičky. Nastavte spodné dvere do opačnej polohy. Zaistite rovnováhu dverí vložením čapu spodného závesu do otvoru na dverách a potom skrutky utiahnite.
