BEDIENUNGSANLEITUNG ZRB24100XA ZANUSSI

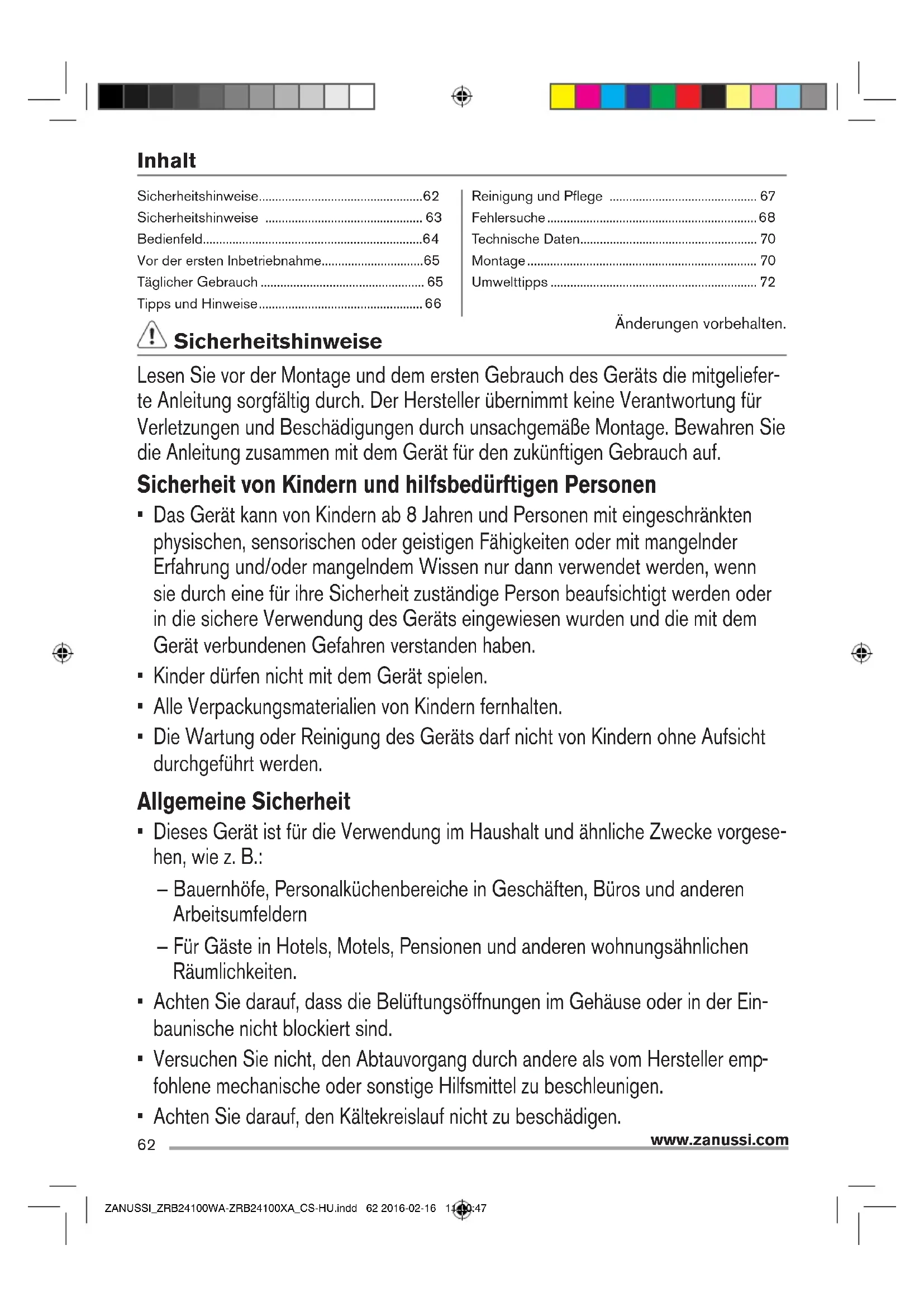

• Das Gerät kann von Kindern ab 8Jahren und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und/oder mangelndem Wissen nur dann verwendet werden, wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder in die sichere Verwendung des Geräts eingewiesen wurden und die mit dem Gerät verbundenen Gefahren verstanden haben.

• Kinder dürfen nicht mit dem Gerät spielen.

• Alle Verpackungsmaterialien von Kindern fernhalten.

• Die Wartung oder Reinigung des Geräts darf nicht von Kindern ohne Aufsicht durchgeführt werden. Allgemeine Sicherheit

• Dieses Gerät ist für die Verwendung im Haushalt und ähnliche Zwecke vorgese- hen, wie z.B.: – Bauernhöfe, Personalküchenbereiche in Geschäften, Büros und anderen Arbeitsumfeldern – Für Gäste in Hotels, Motels, Pensionen und anderen wohnungsähnlichen Räumlichkeiten.

• Achten Sie darauf, dass die Belüftungsöffnungen im Gehäuse oder in der Ein

baunische nicht blockiert sind.

• Versuchen Sie nicht, den Abtauvorgang durch andere als vom Hersteller emp

fohlene mechanische oder sonstige Hilfsmittel zu beschleunigen.

• Achten Sie darauf, den Kältekreislauf nicht zu beschädigen. Sicherheitshinweise .................................................. 62 Sicherheitshinweise ................................................ 63 Bedienfeld...................................................................64 Vor der ersten Inbetriebnahme ............................... 65 Täglicher Gebrauch .................................................. 65 Tipps und Hinweise ..................................................66 Reinigung und Pflege ............................................. 67 Fehlersuche ................................................................ 68 Technische Daten ...................................................... 70 Montage ...................................................................... 70 Umwelttipps ............................................................... 72 ZANUSSI_ZRB24100WA-ZRB24100XA_CS-HU.indd 62 2016-02-16 11:00:4763 www.zanussi.com

• Betreiben Sie in den Lebensmittelfächern des Geräts keine anderen als die vom Hersteller empfohlenen Elektrogeräte.

• Reinigen Sie das Gerät nicht mit einem Wasser- oder Dampfstrahl.

• Reinigen Sie das Geräts mit einem weichen, feuchten Tuch. Verwenden Sie ausschließlich Neutralreiniger. Benutzen Sie keine Scheuermittel, scheuernde Reinigungsschwämme, Lösungsmittel oder Metallgegenstände.

• Bewahren Sie in dem Gerät keine explosiven Substanzen, wie Spraydosen mit entzündlichen Treibgasen auf.

• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, einem autorisierten Kundendienst oder einer gleichermaßen qualifizierten Person ersetzt werden, um Gefahrenquellen zu vermeiden. Sicherheitshinweise Montage Warnung! Nur eine qualifizierte Fachkraft darf den elektrischen Anschluss des Geräts vornehmen.

• Entfernen Sie das Verpackungsmaterial.

• Stellen Sie ein beschädigtes Gerät nicht auf und benutzen Sie es nicht.

• Halten Sie sich an die mitgelieferte Montageanleitung.

• Seien Sie beim Umsetzen des Geräts vorsichtig, denn es ist schwer. Tragen Sie stets Sicher

• Stellen Sie sicher, dass die Luft um das Gerät zirkulieren kann.

• Warten Sie mindestens 4 Stunden, bevor Sie das Gerät an das Stromnetz anschließen. Dies ist erforderlich, damit das Öl in den Kompressor zurückfließen kann.

• Stellen Sie das Gerät nicht in der Nähe von Heizkörpern, Herden, Backöfen oder Kochfeldern auf.

• Die Geräterückseite muss gegen die Wand gestellt werden.

• Stellen Sie das Gerät nicht dort auf, wo es direktem Sonnenlicht ausgesetzt sein könnte.

• Stellen Sie das Gerät nicht an zu feuchten oder kalten Orten, wie Nebengebäuden, Garagen oder Weinkellern, auf.

• Wenn Sie das Gerät verschieben, heben Sie es bitte an der Vorderkante an, um den Fußboden nicht zu verkratzen. Elektrischer Anschluss Warnung! Brand- und Stromschlaggefahr.

• Das Gerät muss geerdet sein.

• Alle elektrischen Anschlüsse sind von einem geprüften Elektriker vorzunehmen.

• Stellen Sie sicher, dass die elektrischen Daten auf dem Typenschild den Daten Ihrer Strom

versorgung entsprechen. Wenden Sie sich andernfalls an eine Elektrofachkraft.

• Schließen Sie das Gerät unbedingt an eine ordnungsgemäß installierte Schutzkontaktsteck

• Verwenden Sie keine Mehrfachsteckdosen oder Verlängerungskabel.

• Achten Sie darauf, elektrische Bauteile (wie Netzstecker, Netzkabel und Kompressor) nicht zu beschädigen. Wenden Sie sich an den tech

nischen Kundendienst oder einen Elektriker, um die elektrischen Bauteile auszutauschen.

• Das Netzkabel muss unterhalb des Netzsteckers verlegt werden.

• Stecken Sie den Netzstecker erst nach Ab

schluss der Montage in die Steckdose. Stellen Sie sicher, dass der Netzstecker nach der Montage noch zugänglich ist.

• Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät von der Stromversorgung trennen möch

ten. Ziehen Sie stets am Netzstecker. ZANUSSI_ZRB24100WA-ZRB24100XA_CS-HU.indd 63 2016-02-16 11:00:4764 www.zanussi.com 1 Siehe hierzu „Technische Daten“ Bedienungshinweise Warnung! Es besteht Verletzungs-, Verbren- nungs-, Stromschlag- oder Brandgefahr.

• Nehmen Sie keine technischen Änderungen am Gerät vor.

• Stellen Sie keine elektrischen Geräte (z.B. Eisbereiter) in das Gerät, wenn solche Geräte nicht ausdrücklich vom Hersteller für diesen Zweck zugelassen sind.

• Achten Sie darauf, den Kältekreislauf nicht zu beschädigen. Er enthält Isobutan (R600a), ein Erdgas mit einem hohen Grad an Umweltver

träglichkeit. Dieses Gas ist brennbar.

• Wird der Kältekreislauf beschädigt, stellen Sie bitte sicher, dass es keine Flammen und Zündquellen im Raum gibt. Den Raum belüften.

• Stellen Sie keine heißen Gegenstände auf die Kunststoffteile des Geräts.

• Legen Sie keine Erfrischungsgetränke in das Gefrierfach. Dadurch entsteht Druck auf den Getränkebehälter.

• Platzieren Sie keine entflammbaren Produkte oder Gegenstände, die mit entflammbaren Produkten benetzt sind, im Gerät, auf dem Gerät oder in der Nähe des Geräts.

• Berühren Sie nicht den Kompressor oder den Kondensator. Sie sind heiß.

• Nehmen keine Gegenstände aus dem Gefrier

fach oder berühren Sie diese nicht, falls Ihre Hände nass oder feucht sind.

• Frieren Sie aufgetaute Lebensmittel nicht wieder ein.

• Befolgen Sie die Hinweise auf der Verpackung zur Aufbewahrung tiefgekühlter Lebensmittel. Reinigung und Pflege Warnung! Andernfalls besteht Verletzungs- gefahr und das Gerät könnte beschädigt werden.

• Schalten Sie das Gerät immer aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Reinigungsarbeiten durchgeführt werden.

• Der Kältekreis des Gerätes enthält Kohlenwas

serstoffe. Das Gerät muss von einer qualifizier- ten Fachkraft gewartet und nachgefüllt werden.

• Prüfen Sie regelmäßig den Wasserabfluss des Geräts und reinigen Sie ihn gegebenenfalls. Bei verstopftem Wasserabfluss sammelt sich das Abtauwasser am Boden des Geräts an. Entsorgung Warnung! Verletzungs- und Erstickungsge- fahr.

• Trennen Sie das Gerät von der Stromversor- gung.

• Schneiden Sie das Netzkabel ab und entsor

• Entfernen Sie die Tür, um zu verhindern, dass sich Kinder oder Haustiere in dem Gerät einschließen.

• Der Kältekreislauf und die Isolierungsmateria

lien dieses Gerätes sind ozonfreundlich.

• Die Isolierung enthält entzündliches Gas. Für Informationen zur korrekten Entsorgung des Geräts wenden Sie sich an Ihre kommunale Behörde.

• Achten Sie darauf, dass die Kühleinheit in der Nähe des Wärmetauschers nicht beschädigt wird. Bedienfeld Inbetriebnahme und Temperaturregelung Stecken Sie den Netzstecker in die Steckdo- se mit Schutzkontakt. Bei geöffneter Kühl- schranktür schaltet sich die Innenbeleuchtung ein. Der Temperaturregler befindet sich rechts am Kühlschrank. Stellung „0“ bedeutet Aus - Drehen Sie den Regler im Uhrzeiger- sinn, um das Gerät einzuschalten. Stellung „1“ bedeutet Höchste Temperatur, wärmste Einstellung. ZANUSSI_ZRB24100WA-ZRB24100XA_CS-HU.indd 64 2016-02-16 11:00:4765 www.zanussi.com Stellung „7“ (Anschlag) bedeutet Niedrigste Temperatur, kälteste Einstellung. Wir empfehlen eine Einstellung von 3 oder 4. Wenn Sie eine wärmere oder kältere Temperatur wün

schen, drehen Sie den Regler entsprechend. Wichtig! Bei einer hohen Raumtemperatur (z. B. an heißen Sommertagen) und einer kalten Einstellung (6 oder 7) läuft der Kom

pressor möglicherweise ununterbrochen! Ursache: Wenn die Umgebungstemperatur hoch ist, muss der Kompressor ständig laufen, um die niedrige Temperatur im Gerät aufrecht zu erhalten. Vor der ersten Inbetriebnahme Reinigung des Innenraums Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen „Neugeruch“ am besten durch Reinigen der Innenteile mit lauwarmem Wasser und einer neutralen Seife. Sorgfältignachtrocknen. Wichtig! Verwenden Sie keine Reinigungs- mittel oder Scheuerpulver, da hierdurch die Oberfläche beschädigt wird. Täglicher Gebrauch Zubehör Verstellbare Ablagen/Einsätze Die Wände des Kühlschranks sind mit einer Anzahl von Führungsschienen ausgestattet, die verschie

dene Möglichkeiten für das Einsetzen der Ablagen bieten. Positionierung der Türablagen Die Türeinsätze können in verschiedener Höhe positioniert werden; damit ermöglichen sie das La

gern verschieden großer Lebensmittelpackungen. Ziehen Sie hierzu die Ablage langsam in Pfeilrich

tung, bis sie sich herausheben lässt, und setzen Sie sie dann in gewünschter Höhe wieder ein. Obst-/Gemüseschublade Die Schublade eignet sich zur Aufbewahrung von Obst und Gemüse. Einfrieren frischer Lebensmittel

• Der Gefrierraum eignet sich zum Einfrieren von frischen Lebensmitteln und zum längerfristigen Lagern von bereits gefrorenen und tiefgefrore

• Legen Sie die frischen Lebensmittel, die einge- froren werden sollen, in das untere Fach.

• Die maximale Menge an Lebensmitteln, die in 24Stunden eingefroren werden kann, ist auf dem Typenschild angegeben, das sich im Innern des Gerätes befindet.

• Der Gefriervorgang dauert 24 Stunden: Legen Sie während dieses Zeitraums keine weiteren einzufrierenden Lebensmittel in den Gefrierraum. Lagern von gefrorenen Lebensmitteln Beim ersten Einschalten oder nach einem langen Zeitraum ohne Benutzung. Bevor Sie Lebensmittel in das Fach einlegen, lassen Sie das Gerät vorher mindestens 2 Stunden lang mit hohen Einstellun

gen laufen. Wichtig! Kam es zum Beispiel durch einen Stromausfall, der länger dauerte als der in der Tabelle mit den technischen Daten ange

gebene Wert (siehe „Lagerzeit bei Störung“) zu einem ungewollten Abtauen, dann müssen die aufgetauten Lebensmittel sehr rasch ver

braucht oder sofort gekocht und nach dem Abkühlen erneut eingefroren werden. Auftauen Tiefgefrorene oder gefrorene Lebensmittel können vor der Verwendung je nach der zur Verfügung stehenden Zeit im Gefrierraum oder bei Raumtem

peratur aufgetaut werden. Kleinere Gefriergutteile können sogar direkt aus dem Gefriergerät entnommen und anschließend sofort gekocht werden. In diesem Fall dauert der Garvorgang allerdings etwas länger. Eiswürfelbereitung Dieses Gerät ist mit einer oder mehreren Schalen für die Herstellung von Eiswürfeln ausgestattet. Tipps und Hinweise Normale Betriebsgeräusche

• Unter Umständen ist ein leichtes Gurgeln und Blubbern zu hören, wenn das Kältemittel durch die Leitungen gepumpt wird. Dies ist normal.

• Bei eingeschaltetem Kompressor wird das Kälte

mittel umgewälzt und Sie hören ein Surren und ein pulsierendes Geräusch vom Kompressor. Dies ist normal.

• Die thermische Ausdehnung kann ein plötzliches Knacken verursachen. Das ist eine natürliche und nicht gefährliche physikalische Erscheinung. Dies ist normal. Energiespartipps

• Öffnen Sie die Tür nicht zu häufig, und lassen Sie diese nicht länger offen als unbedingt notwendig.

• Wenn die Umgebungstemperatur hoch ist und der Temperaturregler auf eine niedrige Temperatur ein

gestellt und das Gerät voll beladen ist, kann es zu andauerndem Betrieb des Kompressors und damit zu Reif- oder Eisbildung am Verdampfer kommen. Stellen Sie in diesem Fall den Temperaturregler auf eine höhere Einstellung ein, die ein automatisches Abtauen und damit auch einen niedrigeren Ener

gieverbrauch ermöglicht. Hinweise für die Kühlung frischer Lebensmittel So erzielen Sie die besten Ergebnisse:

• Lagern Sie bitte keine warmen Lebensmittel oder dampfende Flüssigkeiten im Kühlschrank.

• Decken Sie die Lebensmittel ab oder verpacken Sie diese entsprechend, besonders wenn sie stark riechen.

• Legen Sie die Lebensmittel so hinein, dass sie rundum belüftet werden. Hinweise für die Kühlung Tipps: Fleisch (alle Sorten): Verpacken Sie Fleisch in einem Frischhaltebeutel und legen Sie diesen auf die Gla

sablage über der Gemüseschublade. Bitte lagern Sie Fleisch aus Sicherheitsgründen nur einen oder maximal zwei Tage auf diese Weise. Vorgekochte Lebensmittel, kalte Gerichte etc... Diese sollten abgedeckt auf eine der Ablagen gelegt wer

den. Obst und Gemüse: Gründlich reinigen und in die dafür vorgesehene(n) Schublade(n) legen. Butter und Käse: Diese sollten stets in speziellen luft

dichten Behältern verpackt sein oder in Aluminiumfolie bzw. in Frischhaltebeutel eingepackt werden, um so wenig Luft wie möglich in der Verpackung zu haben. ZANUSSI_ZRB24100WA-ZRB24100XA_CS-HU.indd 66 2016-02-16 11:00:4867 www.zanussi.com Milchflaschen: Bitte bewahren Sie Milchflaschen stets mit Deckel im Flaschenregal in der Tür auf. Bananen, Kartoffeln, Zwiebeln und Knoblauch soll

ten nicht im Kühlschrank aufbewahrt werden, außer diese sind dafür speziell verpackt. Hinweise zum Einfrieren Im Folgenden finden Sie einige wertvolle Tipps für einen optimalen Gefriervorgang:

• Die maximale Menge an Lebensmitteln, die in 24Stunden eingefroren werden kann, ist auf dem Typschild angegeben.

• Der Gefriervorgang dauert 24 Stunden. Legen Sie während dieses Zeitraums keine weiteren einzufrierenden Lebensmittel in das Gefrierfach.

• Frieren Sie ausschließlich frische und gründ

lich gewaschene Lebensmittel von sehr guter Qualität ein.

• Teilen Sie die Lebensmittel in kleinere Portionen ein, damit diese schnell und vollständig gefrieren und Sie später nur die Menge auftauen müssen, die Sie gerade benötigen.

• Die einzufrierenden Lebensmittelportionen sollten stets luftdicht in Aluminiumfolie oder Gefrierbeutel verpackt werden.

• Achten Sie beim Hineinlegen von frischen, noch ungefrorenen Lebensmitteln darauf, dass sie nicht in Kontakt mit Gefriergut kommen, da dieses sonst antauen könnte.

• Magere Zutaten lassen sich besser und länger als fetthaltige lagern. Durch Salz wird die Lage

rungsdauer von Zutaten verkürzt.

• Werden Eiswürfel direkt nach der Entnahme aus dem Gefrierfach verwendet, können sie Frost

brand auf der Haut verursachen.

• Es empfiehlt sich, das Einfrierdatum auf jeder einzelnen Packung zu notieren, um einen genau

en Überblick über die Lagerzeit zu haben. Hinweise zur Lagerung gefrorener Lebensmittel So erzielen Sie die besten Ergebnisse mit Ihrem Gerät:

• Prüfen Sie sorgfältig, ob die im Handel erwor

benen gefrorenen Lebensmittel sachgerecht gelagert wurden.

• Achten Sie unbedingt darauf, die eingekauften gefrorenen Lebensmittel schnellstmöglich in Ihr Gefriergerät zu bringen.

• Öffnen Sie die Tür nicht zu häufig, und lassen Sie diese nicht länger offen als unbedingt notwendig.

• Aufgetaute Lebensmittel verderben sehr schnell und eignen sich nicht für ein erneutes Einfrieren.

• Das Haltbarkeitsdatum auf der Tiefkühlkostver

packung sollte nicht überschritten werden. Reinigung und Pflege Reinigen Aus Gründen der Hygiene sollte das Innere des Ge- räts einschließlich des inneren Zubehörs regelmäßig gereinigt werden. Warnung! Während der Reinigung sollte das Gerät nicht an der Netzversorgung angeschlos

sen sein. Stromschlaggefahr! Vor der Reinigung schalten Sie das Gerät ab und ziehen Sie den Netzstecker oder schalten Sie den Trenn

schalter oder die Sicherung aus. Reinigen Sie das Gerät nie mit einem Dampfreiniger. In den elektrischen Bauteilen könnte sich Feuchtigkeit ansammeln, die zu einer Stromschlaggefahr führt. Heiße Dämpfe können Kunststoffteile be

schädigen. Das Gerät muss trocken sein, bevor es wieder in Betrieb gesetzt wird. Wichtig! Ätherische Öle und organische Lösungsmittel können Kunststoffteile angreifen, wie z. B. Zitronensaft, der Saft in der Orangen

schale, Buttersäure oder Reinigungsmittel, die Essigsäuren enthalten.

• Lassen Sie solche Substanzen mit den Teilen des Geräts nicht in Berührung kommen.

• Verwenden Sie keine Scheuermittel.

• Entfernen Sie Lebensmittelreste aus dem Gerät. La- gern Sie diese gut abgedeckt an einem kühlen Platz.

• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker oder schalten Sie das Gerät mit dem Trennschalter der Sicherung aus.

• Reinigen Sie das Innere des Geräts und das innere Zu- behör mit einem Tuch und lauwarmem Wasser. Es kön- nen auch handelsübliche Geschirrspülmittel verwendet werden. Wischen Sie nach der Reinigung mit klarem Wasser nach und reiben Sie das Gerät trocken. ZANUSSI_ZRB24100WA-ZRB24100XA_CS-HU.indd 67 2016-02-16 11:00:4868 www.zanussi.com

• Eine Ansammlung von Staub auf dem Wär- metauscher erhöht den Energieverbrauch. Reinigen Sie aus diesem Grund den Wär- metauscher auf der Rückseite des Geräts einmal pro Jahr mit einer weichen Bürste oder mit einem Staubsauger.

• Prüfen Sie das Wasserablaufloch an der hinteren Wand der Kühlfachs. Reinigen Sie ein blockiertes Ablaufloch unter Zuhilfe- nahme eines weichen Stiftes und seien Sie vorsichtig, dass Sie das Gehäuse nicht mit einem scharfen Gegenstand beschädigen.

• Nachdem alles wieder trocken ist, setzen Sie das Gerät wieder in Betrieb. Abtauen des Gefrierraums Die Rückwand des Kühlschranks ist mit Reif bedeckt, während der Kompressor läuft und taut ab, wenn der Kompressor nicht läuft. Das Wasser des tauenden Reifs verdunstet selbstständig. Im Gefrierraum bildet sich jedoch mit der Zeit eine Eisschicht. Diese sollte entfernt werden. Entfernen Sie Reif und Eis vom Verdampfer niemals mit scharfen metallischen Gegenstän- den, da dieser dadurch beschädigt werden könnte. Wenn sich jedoch eine sehr dicke Eisschicht auf der Innenauskleidung bildet, sollten Sie das Gerät vollständig abtauen. Gehen Sie dabei folgendermaßen vor:

• Ziehen Sie den Netzstecker aus der Netz- steckdose.

• Verpacken Sie das gesamte Gefriergut in mehrere Schichten Zeitungspapier und lagern Sie es an einem kühlen Ort.

• Lassen Sie die Tür des Geräts offen stehen und stellen Sie einen Behälter zum Auffan- gen des Tauwassers unter das Gerät.

• Wenn der Gefrierraum vollständig abge- taut ist, wischen Sie das Innere sorgfältig trocken.

• Stecken Sie den Netzstecker wieder in die Steckdose, um das Gerät einzuschalten. Fehlersuche Vorsicht! Stellen Sie vor der Fehlersuche unbedingt sicher, dass das Gerät von der Spannungsversorgung getrennt ist. Die Reparatur eines Fehlers, der in der vorliegenden Bedienungsanleitung nicht beschrieben ist, darf nur von einem quali

fizierten Elektriker durchgeführt werden. Wichtig! Geräuschentwicklung (Kom- pressor, Kältekreislauf) während des Gerätebetriebs ist normal. Problem Mögliche Ursache Abhilfe Das Gerät funktioniert nicht. Das Gerät ist nicht eingeschaltet Schalten Sie das Gerät ein. Der Netzstecker ist nicht oder nur lose eingesteckt. Stecken Sie den Netzstecker ein. Die Sicherung ist durchgebrannt oder defekt. Prüfen und falls notwendig, ersetzen Sie die Sicherung. Die Netzsteckdose ist defekt. Fehlfunktionen an der Netzversorgung müssen von einem Elektriker repariert werden. Das Gerät kühlt zu stark. Die Temperatur ist zu niedrig eingestellt. Drehen Sie den Temperaturregler vorüberge- hend auf eine höhere Einstellung. Die Lebensmittel sind zu warm. Die Temperatur ist nicht richtig eingestellt. Beachten Sie bitte den Abschnitt „Bedienfeld“. Die Tür war für einen längeren Zeitraum offen. Öffnen Sie die Tür nur so lange wie erforderlich. Innerhalb der letzten 24 Stunden wurde eine große Menge warmer Speisen in das Gerät eingelagert. Drehen Sie den Temperaturregler vorüberge- hend auf eine niedrigere Einstellung. ZANUSSI_ZRB24100WA-ZRB24100XA_CS-HU.indd 68 2016-02-16 11:00:4869 www.zanussi.com Problem Mögliche Ursache Abhilfe Das Gerät steht in der Nähe einer Heizquelle. Lesen Sie bitte im Abschnitt „Aufstellungsort“ nach. Starke Reifbildung, möglicherweise auch an der Tür. Türdichtung ist nicht luftdicht (möglich nach dem Anschlagwechsel der Tür). Erwärmen Sie die undichten Abschnitte der Türdichtung mit einem Haartrockner (auf einer kühlen Einstellung). Formen Sie gleichzeitig die erwärmte Türdichtung von Hand, bis sie richtig sitzt. Die Innenbeleuchtung funktioniert nicht. Die Lampe ist defekt. Lesen Sie bitte den Abschnitt „Austauschen der Lampe”. Ungewöhnliche Geräu

sche. Das Gerät steht nicht waagrecht. Stellen Sie die Füße des Geräts ein. Das Gerät berührt die Wand oder andere Gegenstände. Bewegen Sie das Gerät ein wenig. Ein Bauteil, z.B. ein Rohr auf der Rück

seite des Geräts, berührt einen anderen Teil des Geräts oder die Wand. Falls erforderlich, biegen Sie das Bauteil vorsichtig auf die Seite. Der Kompressor startet nicht sofort nach dem Ändern der Temperatu

reinstellung. Das ist keine Störung, sondern normal. Der Kompressor schaltet sich nach einer Weile ein. Wasser auf dem Boden oder auf den Ablagen. Der Wasserablauf ist blockiert. Siehe Abschnitt „Reinigung und Pflege“. Tritt eine Störung erneut auf, wenden Sie sich an den Kundendienst. Halten Sie die unten aufgeführten Angaben bereit, damit Ihnen schnell und korrekt geholfen werden kann. Notieren Sie hier die erforderlichen Daten, die Sie dem Typenschild entnehmen. Modellbeschreibung........................................... (Mod.) Produktnummer................................................... (PNC) Seriennummer...................................................... (S.N.) Austauschen der Lampe Vorsicht! Trennen Sie das Gerät von der Stromversorgung, bevor Sie die Lampe austau

schen. Technische Daten der Lampe: 220-240V, max. 1,5 W Beachten Sie die folgenden Anweisungen zum Austauschen der Lampe:

1. Drehen Sie den Temperaturwahlknopf auf „O“, um

das Gerät auszuschalten.

2. Ziehen Sie den Netzstecker aus der Steckdose,

um sicherzustellen, dass das Gerät vom Stromnetz getrennt ist.

3. Lösen Sie die Schraube an der Lampenabde

4. Nehmen Sie die Lampenabdeckung ab.

5. Schrauben Sie die Lampe in der unten abgebilde-

6. Setzen Sie die neue Lampe in der entgegenge-

setzten Richtung ein, bringen Sie anschließend die Lampenabdeckung an und schrauben Sie sie fest.

7. Stecken Sie den Netzstecker in die Steckdose

und drehen Sie den Knopf in die korrekte Position. Lampe Lampenabde- ckung Schraube Schaltkasten ZANUSSI_ZRB24100WA-ZRB24100XA_CS-HU.indd 69 2016-02-16 11:00:4970 www.zanussi.com Technische Daten Die technischen Informationen befinden sich auf dem Typenschild innen links im Gerät sowie auf der Energieplakette. Abmessungen Höhe mm 1.687 Breite mm 558 Tiefe mm 613 Lagerzeit bei Störung Stunden 10 Montage Lesen Sie bitte die Sicherheitshinweise vor der Montage des Gerätes sorgfältig durch, um Gefahren für sich selbst zu vermeiden und einen korrekten Betrieb des Gerätes zu gewährleisten. Aufstellung Installieren Sie dieses Gerät an einem Ort, an dem die Umgebungstemperatur mit der Klimaklasse übereinstimmt, die auf dem Typenschild des Geräts angegeben ist: Klimaklasse Umgebungstemperatur SN +10°C bis +32°C N +16°C bis +32°C ST +16ºC bis +38ºC T +16ºC bis +43ºC Standort Das Gerät sollte möglichst weit entfernt von Wär

mequellen wie Heizungen, Boilern oder direktem Sonnenlicht usw. aufgestellt werden. Die Luft muss frei auf der Geräterückseite zirkulieren können. Um einen einwandfreien Betrieb sicherzustellen, sollte der Abstand zwischen der Oberseite des Gehäu

ses und dem Hängeschrank mindestens 100 mm betragen, wenn das Gerät unter einem Hängeschrank aufgestellt wird. Allerdings sollte die Aufstellung des Geräts unter einem Hängeschrank nach Möglichkeit vermieden werden. Die korrekte waagerechte Ausrich

tung des Gerätes kann mit Hilfe eines oder mehrerer Schraubfüße am Sockel des Gerätes erfolgen. Warnung! Es muss möglich sein, das Gerät von der Hauptstromversorgung zu trennen; daher sollte der Netzstecker nach der Montage leicht zugänglich sein. Elektrischer Anschluss

• Kontrollieren Sie vor der ersten Benutzung des Geräts, ob die Netzspannung und -frequenz Ihres Hausanschlusses mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.

• Das Gerät muss geerdet sein. Zu diesem Zweck ist der Netzkabelstecker mit einem Schutzkontakt ausgestattet. Falls die Steckdose Ihres Hausan

schlusses nicht geerdet sein sollte, lassen Sie das Gerät gemäß den geltenden Vorschriften erden, und zwar von einem qualifizierten Elektriker.

• Der Hersteller übernimmt keinerlei Haftung bei Mis

sachtung der vorstehenden Sicherheitshinweise.

• Das Gerät entspricht den EWG- Richtlinien. Ausrichten Das Gerät sollte waagerecht ausgerichtet sein, um Vibrationen zu vermeiden. Um das Gerät auszurich

ten, muss es aufrecht stehen und beide Schraubfüße müssen fest auf dem Boden stehen. Sie können das Gerät auch ausrichten, indem Sie die entsprechenden vorderen Füße herausschrauben (Sie können hierzu die Finger oder einen geeigneten Schraubenschlüssel verwenden). ZANUSSI_ZRB24100WA-ZRB24100XA_CS-HU.indd 70 2016-02-16 11:00:4971 www.zanussi.com Wechsel des Türanschlags Die Seite, an der sich die Tür öffnet, kann von der linken Seite (wie geliefert) auf die rechte Seite geändert werden. Bevor Sie damit beginnen, legen Sie den Kühlschrank auf seine Rückseite, um an den Sockel Zugang zu haben. Legen Sie ihn dabei auf weiches Schaumstoffverpackungsmaterial oder ähn

liches Material, damit die Kühlrohre auf der Rücksei- te des Kühlschranks nicht beschädigt werden.

1. Stellen Sie den Kühlschrank aufrecht und entfer

nen Sie mit einem Schlitzschraubendreher die 4Schraubenabdeckungen auf der Kühlschank

2. Schrauben Sie den Deckel ab und heben Sie

ihn zum Entfernen an der Rückseite an. Heben Sie dann die obere Tür ab und platzieren Sie sie auf eine gepolsterte Oberfläche, damit sie nicht verkratzt wird.

3. Entfernen Sie den oberen Scharnierkern, ver-

setzen Sie ihn auf die linke Seite und ziehen Sie ihn fest an.

4. Entfernen Sie die zwei Flanschschrauben und

dann das mittlere Scharnier, das die untere Tür hält. Heben Sie die untere Tür ab und setzen Sie sie auf eine gepolsterte Oberfläche, damit sie nicht verkratzt wird.

5. Entfernen Sie die Scharnierbohrungsabdeckun-

gen von den rechten Löchern wie abgebildet und übertragen Sie diese auf das nicht abge

deckte Loch auf der linken Seite.

6. Entfernen Sie beide einstellbaren Füße und ent-

fernen Sie die untere Scharnierhalterung durch Herausdrehen der Schrauben.

7. Schrauben Sie den unteren Scharnierbolzen ab

und entfernen Sie ihn, drehen Sie die Halte

rung um und bringen Sie sie an. Montieren Sie die Halterung wieder am unteren Schar

nierbolzen. Schrauben Sie beide Schraubfüße wieder hinein. Bringen Sie die untere Tür in der gegenüberliegenden Position an. Sichern Sie die Türstellung, montieren Sie den unteren Scharnierbolzen im unteren Loch der Tür und ziehen Sie die Schrauben an.

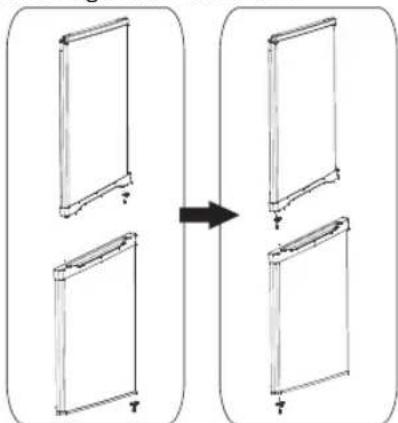

8. Montieren Sie das mittlere Scharnier in umge-

kehrter Richtung um 180 Grad in der linken Position. Montieren Sie den mittleren Schar

nierbolzen im oberen Loch der unteren Tür und ziehen Sie die Schrauben an. Bringen Sie die untere Tür in der gegenüberliegenden Position an. Sichern Sie die Türstellung, montieren Sie den mittleren Scharnierbolzen im unteren Loch der oberen Tür. ZANUSSI_ZRB24100WA-ZRB24100XA_CS-HU.indd 71 2016-02-16 11:00:4972 www.zanussi.com

9. Montieren Sie wieder die Abdeckung,

indem Sie den oberen Scharnierbolzen in das obere Loch in der Tür einführen und mit den 4 Schrauben festschrauben. Montieren Sie wieder die Schraubenabde- ckungen.

10. Wenn Sie den Türanschlag wechseln, set-

zen Sie den Türanschlag auf der gegen- überliegenden Seite ein.

11. Entfernen Sie die Scharnierabdeckung A

von der Tür und bringen Sie die Abde- ckung B, die sich im Beipack befindet, auf der Öffnung an.

12. Entfernen Sie die Abdeckungen, schrau-

ben Sie den Handgriff ab und montieren Sie ihn zusammen mit den Abdeckungen auf der anderen Seite. Schließen Sie die entstandenen Öffnungen mit dem in der Dokumentationspackung enthaltenen Stöpsel. Umwelttipps Recyceln Sie Materialien mit dem Symbol . Entsorgen Sie die Verpackung in den ent- sprechenden Recyclingbehältern. Recyceln Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie Geräte mit diesem Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu Ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt. ZANUSSI_ZRB24100WA-ZRB24100XA_CS-HU.indd 72 2016-02-16 11:00:5073 www.zanussi.com ZANUSSI_ZRB24100WA-ZRB24100XA_CS-HU.indd 73 2016-02-16 11:00:5074 www.zanussi.com Turinys Galimi pakeitimai iš anksto neįspėjus. Saugos informacija Prieš įrengdami ir naudodami šį prietaisą, atidžiai perskaitykite pridėtą naudotojo instrukciją. Gamintojas neatsako už sužalojimus ir žalą, pa
