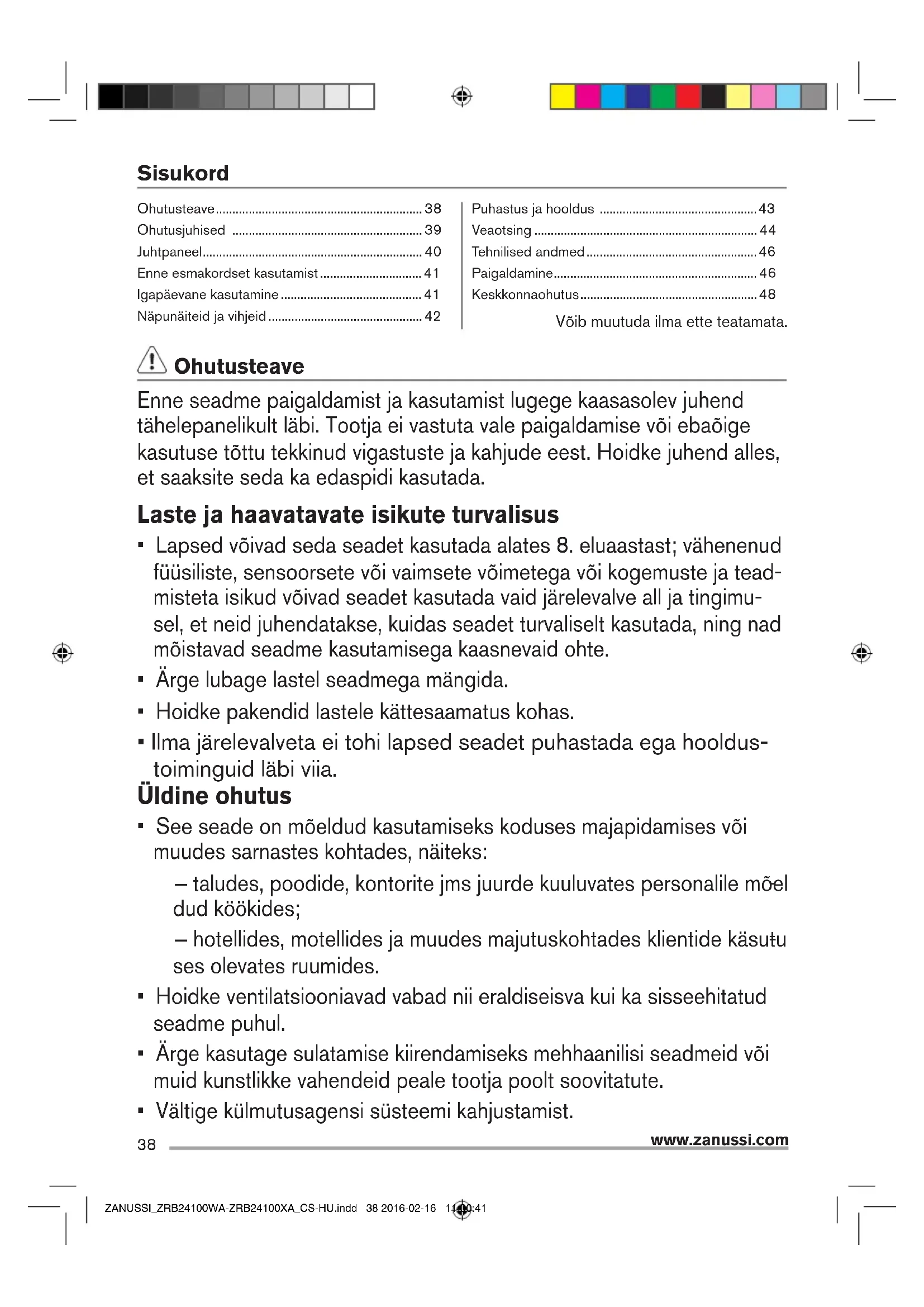

KASUTUSJUHEND ZRB24100XA ZANUSSI

• Lapsed võivad seda seadet kasutada alates 8. eluaastast; vähenenud füüsiliste, sensoorsete või vaimsete võimetega või kogemuste ja tead

misteta isikud võivad seadet kasutada vaid järelevalve all ja tingimu- sel, et neid juhendatakse, kuidas seadet turvaliselt kasutada, ning nad mõistavad seadme kasutamisega kaasnevaid ohte.

• Ärge lubage lastel seadmega mängida.

• Hoidke pakendid lastele kättesaamatus kohas.

• Ilma järelevalveta ei tohi lapsed seadet puhastada ega hooldus- toiminguid läbi viia. Üldine ohutus

• See seade on mõeldud kasutamiseks koduses majapidamises või muudes sarnastes kohtades, näiteks: – taludes, poodide, kontorite jms juurde kuuluvates personalile mõel

dud köökides; – hotellides, motellides ja muudes majutuskohtades klientide käsutu

• Hoidke ventilatsiooniavad vabad nii eraldiseisva kui ka sisseehitatud seadme puhul.

• Ärge kasutage sulatamise kiirendamiseks mehhaanilisi seadmeid või muid kunstlikke vahendeid peale tootja poolt soovitatute.

• Vältige külmutusagensi süsteemi kahjustamist. Ohutusteave ...............................................................38 Ohutusjuhised ..........................................................39 Juhtpaneel ...................................................................40 Enne esmakordset kasutamist ............................... 41 Igapäevane kasutamine ........................................... 41 Näpunäiteid ja vihjeid ............................................... 42 Puhastus ja hooldus ................................................ 43 Veaotsing ....................................................................44 Tehnilised andmed .................................................... 46 Paigaldamine ..............................................................46 Keskkonnaohutus ......................................................48 ZANUSSI_ZRB24100WA-ZRB24100XA_CS-HU.indd 38 2016-02-16 11:00:4139 www.zanussi.com

• Ärge kasutage toiduainete säilitamise osas elektriseadmeid, v.a tootja poolt soovitatud seadmed.

• Ärge kasutage seadme puhastamiseks vee- või aurupihustit.

• Puhastage seadet pehme niiske lapiga. Kasutage ainult neutraalseid pesuaineid. Ärge kasutage abrasiivseid tooteid ega küürimissvamme, lahusteid ega metallesemeid.

• Ärge hoidke seadmes plahvatusohtlikke aineid, näiteks tuleohtlikku propellenti sisaldavad aerosoolipurgid.

• Kui toitejuhe on kahjustatud, laske see ohutuse tagamiseks välja vahe

tada tootjal, tootja volitatud hoolduskeskusel või kvalifitseeritud isikul. Ohutusjuhised Paigaldamine Hoiatus! Seadet tohib paigaldada ainult kvalifitseeritud elektrik!

• Eemaldage kõik pakkematerjalid.

• Kahjustatud seadet ei tohi paigaldada ega kasutada.

• Järgige seadmega kaasas olevaid paigaldusjuhiseid.

• Olge seadme teisaldamisel ettevaatlik, sest see on raske. Kasutage alati kaitsekindaid.

• Jälgige, et õhk saaks seadme ümber vabalt liikuda.

• Enne seadme elektrivõrku ühendamist oodake vähemalt 4 tundi. See on vajalik selleks, et õli saaks kompressorisse tagasi valguda.

• Ärge paigutage seadet radiaatorite, pliitide ega ahjude lähedusse.

• Seadme tagakülg tuleb paigutada vastu seina.

• Ärge paigutage seadet otsese päikesevalgusega kohta.

• Ärge paigaldage seadet väga niiskesse ja külma ruumi, näiteks lisahoonesse, garaaži või veinikeldrisse.

• Seadme teisaldamisel tõstke seda esiservast, et vältida põranda kriimustamist. Elektriühendus Hoiatus! Tulekahju- ja elektrilöögioht!

• Seade peab olema maandatud.

• Kõik elektriühendused peab teostama kvali- fitseeritud elektrik.

• Kontrollige, kas andmesildil toodud elekt- rilised parameetrid vastavad elektrivõrgu näitajatele. Vastasel juhul võtke ühendust elektrikuga.

• Kasutage alati nõuetekohaselt paigaldatud ohutut pistikupesa.

• Ärge kasutage mitmikpistikuid ega piken- duskaableid.

• Olge ettevaatlik, et te ei kahjustaks elekt- rilisi osi (nt toitepistikut, toitejuhet, komp- ressorit). Elektriliste osade vahetamiseks pöörduge hoolduskeskusse või elektriku poole.

• Toitejuhe peab jääma toitepistikust allapoo- le.

• Ühendage toitepistik seinakontakti alles pärast paigalduse lõpuleviimist. Veenduge, et pärast paigaldamist säilib juurdepääs toitepistikule.

• Seadet välja lülitades ärge tõmmake toite- juhtmest. Haarake alati toitepistikust. ZANUSSI_ZRB24100WA-ZRB24100XA_CS-HU.indd 39 2016-02-16 11:00:4140 www.zanussi.com 1 Vt jaotist „Tehnilised andmed” Kasutamine Hoiatus! Vigastuse, põletuse, elektrilöö- gi või tulekahju oht!

• Ärge muutke seadme tehnilisi omadusi.

• Ärge pange seadmesse muid elektrisead- meid (nt jäätisemasinat), kui see pole tootja poolt ette nähtud.

• Olge ettevaatlik, et mitte kahjustada külmutusagensi süsteemi. Külmutusagensi süsteem sisaldab isobutaani (R600a), mis on looduslik, suhteliselt keskkonnaohutu gaas. See gaas on süttimisohtlik.

• Kui külmutusagensi süsteem on kahjusta- tud, siis veenduge, et ruumis ei ole lahtist tuld ega süüteallikaid. Õhutage ruum korralikult.

• Jälgige, et kuumad esemed ei puutuks vastu seadme plastpindu.

• Ärge pange karastusjooke sügavkülmikus- se. See tekitab joogipudelis rõhku.

• Ärge pange süttivaid või süttiva ainega määrdunud esemeid seadmesse, selle lähedale ega peale.

• Ärge puudutage kompressorit ega konden- saatorit. Need on kuumad.

• Ärge võtke märgade või niiskete kätega sügavkülmikust toiduaineid ega puudutage neid.

• Ärge külmutage juba ülessulatatud toidu- aineid.

• Järgige külmutatud toiduainete pakenditel olevaid säilitusjuhiseid. Puhastus ja hooldus Hoiatus! Vigastuste või seadme kahjus- tamise oht!

• Enne hooldust lülitage seade välja ja ühen- dage toitepistik pistikupesast lahti.

• Selle seadme jahutusüksus sisaldab süsi- vesinikke. Süsteemi tohib hooldada ja täita ainult kvalifitseeritud tehnik.

• Kontrollige regulaarselt seadme sulamis- vee äravooluava; vajadusel puhastage. Kui äravooluava on ummistunud, koguneb sulamisvesi seadme põhjale. Jäätmekäitlus Hoiatus! Vigastus- või lämbumisoht!

• Ühendage seade elektrivõrgust lahti.

• Lõigake toitejuhe seadme küljest lahti ja visake ära.

• Eemaldage uks, et vältida laste ja loomade lõksujäämist seadmesse.

• Selle seadme külmutusagensi süsteem ja isolatsioonimaterjalid on osoonisõbralikud.

• Isolatsioonivaht sisaldab tuleohtlikku gaasi. Seadme õige kõrvaldamise kohta saate täp- semaid juhiseid kohalikust omavalitsusest.

• Ärge kahjustage soojusvaheti läheduses paiknevat jahutusüksust. Juhtpaneel Sisselülitamine ja temperatuuri reguleerimine Ühendage toitepistik maandatud pistikupe- sasse. Külmikuosa ukse avamise korral süttib sisevalgusti. Temperatuuri valikunupp asub külmikuosa paremal küljel. Säte 0 tähendab: väljas - seadme sisselülitamiseks keerake nuppu päripäeva. Säte 1 tähendab: kõrgeim temperatuur, kõige soojem säte. ZANUSSI_ZRB24100WA-ZRB24100XA_CS-HU.indd 40 2016-02-16 11:00:4241 www.zanussi.com Säte 7 (lõpuni pööratud) tähendab: madalaim temperatuur, kõige külmem säte. Tavaliselt soovitame valida sätte 3 või 4. Kui soovite valida kõrgema või madalama tempe- ratuuri, pöörake nupp vastavalt väiksema või suurema sätte poole. Tähelepanu! Kui õhutemperatuur on kõrge (nt kuumal suvepäeval) ja tempe- ratuuriks on valitud külm säte (asend 6 või 7), võib kompressor töötada pidevalt! Põhjus: kui õhutemperatuur on kõrge, peab kompressor töötama pidevalt, et hoida seadmes madalat temperatuuri. Enne esmakordset kasutamist Sisemuse puhastamine Enne seadme esmakordset kasutamist peske leige vee ja neutraalse seebiga üle seadme sisemus ja kõik sisetarvikud, et eemaldada uuele tootele omane lõhn, seejärel kuivatage täielikult. Tähelepanu! Ärge kasutage pesuaineid või abrasiivpulbreid, mis võivad seadme viimistluskihti kahjustada. Igapäevane kasutamine Tarvikud Liigutatavad riiulid Külmiku seintel on mitu soont, seega saab riiuleid paigutada nii, nagu teile meeldib. Ukseriiulite paigutamine Erineva suurusega toidupakendite hoidmi- seks saab ukseriiuleid paigutada erinevatele kõrgustele. Selleks tõmmake riiulit järk-järgult nooltega näidatud suunas, kuni see tuleb lahti, ning paigutage soovikohaselt ümber. Köögiviljasahtel Sahtel on mõeldud puu- ja köögivilja säilita- miseks. Värske toidu külmutamine

• Sügavkülmikuosa sobib värske toidu külmu- tamiseks ning külmutatud ja sügavkülmuta- tud toidu pikaajaliseks säilitamiseks. ZANUSSI_ZRB24100WA-ZRB24100XA_CS-HU.indd 41 2016-02-16 11:00:4242 www.zanussi.com

• Paigutage külmutatav värske toit sügavkül- miku alaossa.

• Maksimaalne toidu kogus, mida saab 24 tunni jooksul külmutada, on märgitud sead- me siseküljel asuvale andmesildile.

• Külmutamine kestab 24 tundi. Ärge selle aja jooksul muid toiduaineid külmutamiseks lisage. Külmutatud toidu hoidmine Esmakordsel sisselülitamisel või pärast pike- maajalist kasutuspausi laske seadmel enne sügavkülmikuosasse toiduainete panemist vähemalt 2 tundi suuremal võimsusel töötada. Tähelepanu! Sulatamisprotsessi tahtmatul käivitumisel, näiteks elektrikat- kestuse tõttu, kui seade on olnud toiteta kauem kui tehniliste andmete tabelis toodud „tempreatuuri tõusu aeg” seda lubaks, tuleb sulatatud toit kiiresti ära tarvitada või koheselt kuumtöödelda ja seejärel peale kuumtöötlemist uuesti külmutada. Sulatamine Sügavkülmutatud või külmutatud toitu võib su- latada kas külmikuosas või toatemperatuuril, olenevalt sellest, kui palju aega selleks on. Väikseid toiduportsjoneid võib valmistada ka külmutatult, otse sügavkülmikust võetuna. Sel juhul kulub toidu läbiküpsemiseks rohkem aega. Jääkuubikute valmistamine Seadmel on olemas üks või mitu alust jääkuu- bikute valmistamiseks. Näpunäiteid ja vihjeid Normaalsed tööhelid

• Külmutusagensi ringipumpamise ajal süs- teemis võib kosta mulksuvat või mulisevat heli. See on normaalne.

• Kui kompressor on sisse lülitatud, pumba- takse külmutusagensit ringi, ning seetõttu kuulete kompressorist surisemist ja pulsee- rivat heli. See on normaalne.

• Termopaisumise tõttu võib kosta ootama- tuid raksuvaid helisid. See on loomulik heli, mis ei tähenda midagi ohtlikku. See on normaalne. Näpunäiteid energia säästmiseks

• Ärge avage seadme ust sageli ja ärge jätke ust lahti kauemaks kui hädavajalik.

• Kui ruumi temperatuur on kõrge või kui seade on täis ja temperatuuriregulaator on seatud madala temperatuuri sättele, võib kompressor pidevalt töötada, põhjustades härmatise või jää tekkimist aurustil. Sellisel juhul seadke temperatuuriregulaator soo- jemale sättele, et võimaldada automaatset sulatamist ja vähendada seeläbi energia tarbimist. Näpunäiteid värske toidu säilitamiseks külmikus Parima tulemuse tagamiseks:

• ärge pange külmikusse sooja toitu ega auravaid vedelikke;

• katke toiduained kinni või mähkige sisse, eriti juhul, kui toiduaine on tugeva lõhnaga;

• pange toidud külmutuskappi nii, et õhk saaks nende ümber liikuda. Näpunäiteid toidu säilitamiseks külmikus Kasulikud näpunäited Liha: mähkige kilekotti ja pange köögiviljasaht- li kohal olevale klaasriiulile. Sel viisil säilitage liha ainult üks või kaks päe- va, mitte rohkem. Valmistoit, külmroad jne: tuleks kinni katta; võib paigutada igale riiulile. Puu- ja köögivili: puhastada korralikult ja panna vastava(te)sse sahtli(te)sse. Või ja juust: hoida sobivas õhukindlas anumas, mähkida alumiiniumfooliumisse või kilesse, et hoida õhk toiduainest eemal. ZANUSSI_ZRB24100WA-ZRB24100XA_CS-HU.indd 42 2016-02-16 11:00:4243 www.zanussi.com Piimapudelid: sulgeda korgiga ja hoida sead- me ukse küljes oleval riiulil. Pakkimata banaane, kartuleid, sibulaid, küüs- lauku ei tohi külmikus hoida. Näpunäiteid sügavkülmutamiseks Kõige tõhusamaks sügavkülmutamiseks järgi- ge paari olulist soovitust.

• Maksimaalne toidu kogus, mida võib 24tunni jooksul külmutada, on märgitud seadme andmesildile.

• Külmutamisprotsess kestab 24 tundi. Selle aja vältel ei tohi külmutatavaid toiduaineid lisada.

• Külmutage ainult kvaliteetset, värsket ja korralikult puhastatud toitu.

• Jagage toiduained väiksemateks ports- joniteks, et need kiiresti läbi külmuks ja saaksite hiljem ainult vajaliku koguse üles sulatada.

• Mähkige toit fooliumisse või kilesse ja veen- duge, et pakendid on õhukindlad.

• Ärge pange värsket külmutamata toitu külmutatud toidu vastu, kuna vastasel korral külmutatud toidu temperatuur tõuseb.

• Lahjad toiduained säilivad paremini ja kauem kui rasvased toiduained; sool lühen- dab toidu säilivusaega.

• Külmunud vedelike tarbimine kohe pärast sügavkülmikust väljavõtmist võib põhjusta- da naha külmakahjustusi.

• Säilitusaja jälgimiseks on soovitatav igale säilitatavale toidule märkida külmutamis- kuupäev. Näpunäiteid külmutatud toidu säilitamiseks Parima tulemuse saamiseks toimige järgmi- selt.

• Veenduge, et külmutatud toiduaineid säilita- ti poes vastavalt suunistele.

• Pange külmutatud toit pärast ostmist esi- mesel võimalusel sügavkülmikusse.

• Ärge avage seadme ust sageli ja ärge jätke ust lahti kauemaks kui hädavajalik.

• Ülessulanud toit rikneb üsna ruttu ja seda ei tohi enam uuesti külmutada.

• Ärge ületage toidu tootja poolt määratletud säilitusaega. Puhastus ja hooldus Puhastamine Hügieenilisuse tagamiseks tuleks seadme sisemust, sh sisemisi tarvikuid, korrapäraselt puhastada. Hoiatus! Puhastamise ajal ei tohi seade olla elektrivõrku ühendatud. Elektrilöögi oht! Lülitage seade välja ja ühendage elektrivõrgust lahti või lülitage kaitsmed või kaitselüliti enne puhastamist välja. Ärge kunagi puhastage seadet aurupu- hastiga. Niiskus võib koguneda elektri- listele osadele ja tuua kaasa elektrilöögi ohu! Kuumad aurud võivad plastosi kah- justada. Enne uuesti kasutusele võtmist peab seade olema kuiv. Tähelepanu! Eeterlikud õlid ja orgaa- nilised lahustid (nt sidrunimahl, apelsi- nikoores olev õli, võihape, äädikhapet sisaldav puhastusaine) võivad plastosi rikkuda.

• Vältige selliste ainete kokkupuudet seadme osadega.

• Ärge kasutage abrasiivseid puhastusaineid.

• Võtke külmikust kõik toiduained välja. Hoidke neid jahedas kohas ja katke need hoolikalt kinni.

• Lülitage seade välja ja eemaldage toitepis- tik elektrivõrgust või lülitage kaitsmed või kaitselüliti välja. ZANUSSI_ZRB24100WA-ZRB24100XA_CS-HU.indd 43 2016-02-16 11:00:4244 www.zanussi.com

• Puhastage seadet ning selle sisemisi tarvi- kuid leige vee ja lapiga. Puhastada võib ka nõudepesuvahendiga. Pärast puhastamist pühkige puhta veega üle ja kuivatage kuiva lapiga.

• Kondensaatorile kogunenud tolm tõstab energiatarvet. Puhastage seadme tagaküljel olevat kondensaatorit ettevaatlikult kord aastas pehme harja või tolmuimejaga.

• Kontrollige vee äravooluava külmikuosa tagaseinal. Kui ava on ummistunud, puhas- tage seda näiteks pehme tupsutiga. Ärge kasutage teravaid riistu, sest nendega võite seadme korpust kahjustada.

• Kui kõik on kuivanud, lülitage seade uuesti sisse. Sügavkülmiku sulatamine Kompressori töötades kattub külmikuosa tagasein härmatisega ja sulab, kui kompres- sor on välja lülitunud. Härmatise sulamisvesi aurustub iseenesest. Sügavkülmiku osa kattub aga vähehaaval aina paksema jääkihiga. See tuleks eemaldada. Aurusti kahjustamise vältimiseks ärge kasu- tage sellelt härmatise eemaldamisel teravaid metallist tööriistu. Kui siseküljele koguneb paks jääkiht, tuleks see täielikult sulatada.

• Eemaldage toitepistik pistikupesast.

• Võtke säilitatavad toiduained välja, pakkige mitme ajalehekihi sisse ja asetage jahedas- se kohta.

• Jätke uks lahti ja pange ukseava alla suur nõu sulamisvee kogumiseks.

• Kui sulatamine on lõppenud, kuivatage seadme sisemust hoolikalt.

• Seadme sisselülitamiseks, pange toitepistik tagasi pistikupessa. Veaotsing Ettevaatust! Enne veaotsingut eemal- dage toitejuhe elektrivõrgust. Käesole- vas kasutusjuhendis mitte leiduva vea kõrvaldamisega võib tegeleda ainult kvalifitseeritud elektrik või pädev isik. Tähelepanu! Tavakasutusel võib seade tuua kuuldavale mõningaid helisid (kompressor, külmutusagensi süsteem). Probleem Võimalik põhjus Lahendus Seade ei tööta. Seade ei ole sisse lülitatud. Lülitage seade sisse. Toitepistik ei ole pistikupessa ühendatud või on välja tulnud. Sisestage toitepistik uuesti pessa. Kaitse on purunenud või on rikkis. Kontrollige kaitset ja vajadusel asendage. Pistikupesa ei ole korras. Elektrivõrguga seotud rikked tuleb lasta parandada elektrikul. Seade jahutab liiga palju. Temperatuur on seatud liiga madalaks. Keerake temperatuurinupp ajutiselt soojemale sättele. Toit on liiga soe. Temperatuur pole õigesti valitud. Vaadake algseid juhtpaneeli osa juhiseid. Uks on jäänud liiga kauaks lahti. Avage uks ainult nii kauaks, kui vaja. Panite viimase ööpäeva jooksul seadmesse suure koguse sooja toitu. Keerake temperatuurinupp ajutiselt jahedamale sättele. ZANUSSI_ZRB24100WA-ZRB24100XA_CS-HU.indd 44 2016-02-16 11:00:4245 www.zanussi.com Probleem Võimalik põhjus Lahendus Seade on soojusallika lähedal. Vt jaotist „Asukoht”. Moodustunud on palju här- matist, tõenäoliselt ka uksel. Uksetihend pole õhukindel (tõenäoliselt ukse avamissuuna muutmise järel). Soojendage ettevaatlikult ukse- tihendi läbilaskvaid kohti fööniga (jaheda õhu sättel). Samal ajal muljuge soojenenud tihendit käega nii, et see sobiva kuju võtaks. Sisemine valgustus ei tööta. Lamp on katki. Vt jaotist „Lambi vahetamine”. Imelikud helid. Seade pole loodis. Reguleerige jalgu. Seade puutub vastu seina või muid esemeid. Nihutage seadet veidi. Mingi seadme tagaküljel olev osa, nt toru, puutub vastu seina või mõnda muud eset. Vajadusel liigutage see osa õrnalt eemale. Kompressor ei käivitu kohe pärast temperatuuri muut- mist. See on normaalne, viga ei ole. Kompressor käivitub mõne aja pärast. Põrandal või riiulitel on vett. Vee nõrgumisvoolik on ummis- tunud. Vt jaotist „Puhastus ja hooldus”. Kui tõrge ilmneb uuesti, pöörduge kohalikku hoolduskeskusse. Selleks, et teid kiiresti ja õigesti aidata, on vajalikud järgmised andmed. Andmed leiate andmesildilt. Märkige need siia. Mudeli kirjeldus ................................ (Mod.) Tootenumber ..................................... (PNC) Seerianumber .................................... (S.N.) Lambi vahetamine Ettevaatust! Enne lambi asendamist ühendage seade vooluvõrgust lahti. Lambi tehnilised nõuded: 220–240 V, maksimaalselt 1,5 W. Lambi vahetami- seks järgige alltoodud juhiseid.

1. Seadme väljalülitamiseks seadistage

oleks vooluvõrgust väljas.

3. Eemaldage kruvi lambi katte küljest.

4. Tõmmake lambi kate ära.

6. Paigaldage vastupidiseid suuniseid jär-

gides uus lamp, seejärel pange tagasi ja kruvige kinni lambi kate.

7. Ühendage seade vooluvõrku ja keerake

temperatuurinupp õigesse asendisse. Lamp Lambi kate Kruvi Juhtpaneel ZANUSSI_ZRB24100WA-ZRB24100XA_CS-HU.indd 45 2016-02-16 11:00:4346 www.zanussi.com Tehnilised andmed Täiendavad tehnilised andmed on märgitud andmesildile, mis asub seadme vasakul siseküljel, ja energiasildile. Mõõtmed Kõrgus mm 1687 Laius mm 558 Sügavus mm 613 Temperatuuri tõusu aeg Tunnid 10 Paigaldamine Ohutuse huvides ja seadme õige töö tagamiseks lugege enne seadme paigal- damist hoolega läbi peatükk „Ohutus- teave”. Koha valik Paigutage seade kohta, kus temperatuur jääb seadme andmesildil olevasse kliimaklassi vahemikku: Kliimaklass Õhutemperatuur SN +10...+32 ºC N +16...+32 ºC ST +16...+38 ºC T +16...+43 ºC Asukoht Seade tuleb paigutada piisavalt kaugele sellistest soojusallikatest nagu radiaatorid, boilerid, otsene päikesevalgus jne. Veendu- ge, et seadme tagaküljel on tagatud vaba õhuringlus. Kui seade on paigutatud eenduva seinamooduli alla, peab parima jõudluse taga- miseks minimaalne kaugus seadme ülemise osa ja seinamooduli vahel olema vähemalt 100 mm. Ideaalsetes oludes ei ole soovita- tav seadet eenduvate seinamoodulite alla paigutada. Seadme saate loodida seadme all paikneva ühe või mitme reguleeritava jala abil. Hoiatus! Seadet peab saama pistikupe- sast lahti ühendada; seetõttu tuleb pärast seadme paigaldamist tagada takistamatu juurdepääs toitepistikule. Elektriühendus

• Enne elektrivõrguga ühendamist veenduge, et andmesildil olevad elektriandmed vastavad teie kohalikule elektrivõrgule.

• Seade peab olema maandatud. Toitejuhtme pistikul on selle jaoks vastav kontakt. Kui pistikupesa ei ole maandatud, konsulteeri

ge pädeva elektrikuga ja ühendage seade eraldi maandusjuhiga, mis vastab kehtivatele normidele.

• Seadme ohutusmeetmete eiramisel keeldub tootja mis tahes vastutusest.

• See seade vastab ELi direktiivide nõuetele. Loodimine Vibratsiooni vältimiseks tuleb seade paigutada tasapinnaliselt Seadme loodimiseks peab see olema püstises asendis ning mõlemad tugi- jalad peavad olema kindlalt vastu põrandat. Tasasust saab reguleerida keerates käsitsi või sobivat mutrivõtit kasutades seadme esiosas asuvaid tugijalgu. ZANUSSI_ZRB24100WA-ZRB24100XA_CS-HU.indd 46 2016-02-16 11:00:4347 www.zanussi.com Ukse avamissuuna muutmine Ukse avamissuunda saab muuta algsest va- sakpoolsest parempoolseks, kui kasutuskohal on see eelistatav. Enne monteerimist pange külmik selili maha, et pääseksite selle põhja alla. Pange enne maha pehmet vahtplasti vm sarnast materjali, et vältida külmiku tagaküljel olevate külmutussüsteemi torude kahjusta- mist.

1. Pange külmik püsti ja keerake lapiku kruvi-

keerajaga välja 4 kruvikatet külmiku kaanel.

2. Kruvige lahti ja tõstke kaas tagaküljelt üles.

Seejärel tõstke ülemine uks välja ja pange pehmele alusele, et vältida selle kriimus- tamist.

3. Eemaldage ülemise hinge südamik, tõstke

vasakule küljele ja kinnitage tugevalt.

4. Keerake kaks äärikuga kruvi lahti ja eemal-

dage keskmine hing, mis hoiab alumist ust paigal. Tõstke alumine uks eest ja pange pehmele alusele, et vältida selle kriimus- tamist.

5. Eemaldage paremalt küljelt hingeavade

katted, nagu on joonisel näidatud, ja pan- ge katmata avadesse vasakul küljel.

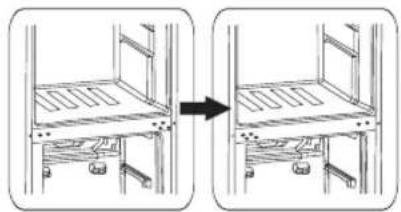

6. Eemaldage mõlemad reguleeritavad jalad

ja seejärel eemaldage alumise liigendi kandur, keerates lahti tihvtid.

7. Keerake lahti ja eemaldage alumise hinge

tihvt, pöörake hoidik ümber ja paigalda- ge tagasi. Kinnitage alumise hinge tihvt tagasi hoidikusse. Paigaldage mõlemad reguleeritavad jalad tagasi. Tõstke alumine uks vastupidisesse asendisse. Seadke uks rõhtsaks, pange alumise hinge tihvt ukse alumisse avasse ja keerake poldid kinni.

8. Pöörake keskmine hing 180° ümber ja

paigaldage vasakule küljele oma koha- le. Pange keskmise hinge tihvt alumise ukse ülemisse avasse ja keerake poldid kinni. Tõstke alumine uks vastupidisesse asendisse. Seadke uks rõhtsaks ja pange keskmise hinge tihvt ülemise ukse alumis- se avasse. ZANUSSI_ZRB24100WA-ZRB24100XA_CS-HU.indd 47 2016-02-16 11:00:4348 www.zanussi.com

9. Pange kaas tagasi, seades ülemise hinge

liigutage ka ukse stopper teisele küljele.

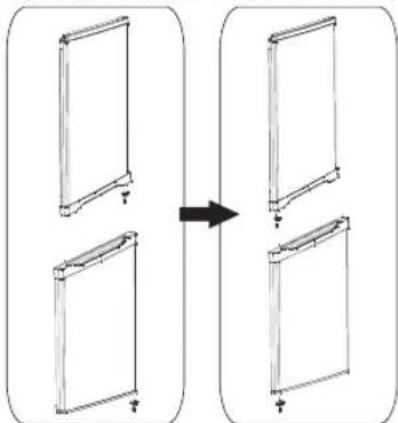

11. Eemaldage ukselt hinge ava kate A ja

paigaldage augule teine hinge ava kate B, mis on tarnitud lisatarvikute kotis.

12. Eemaldage katted, kruvige käepide lahti ja
