MODE D'EMPLOI THSP 204 EINHELL

::N-1::N-2::(eaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeAE

::N-1::N-2::(eaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeAE

::N-1::N-2:::(eaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeaeAE

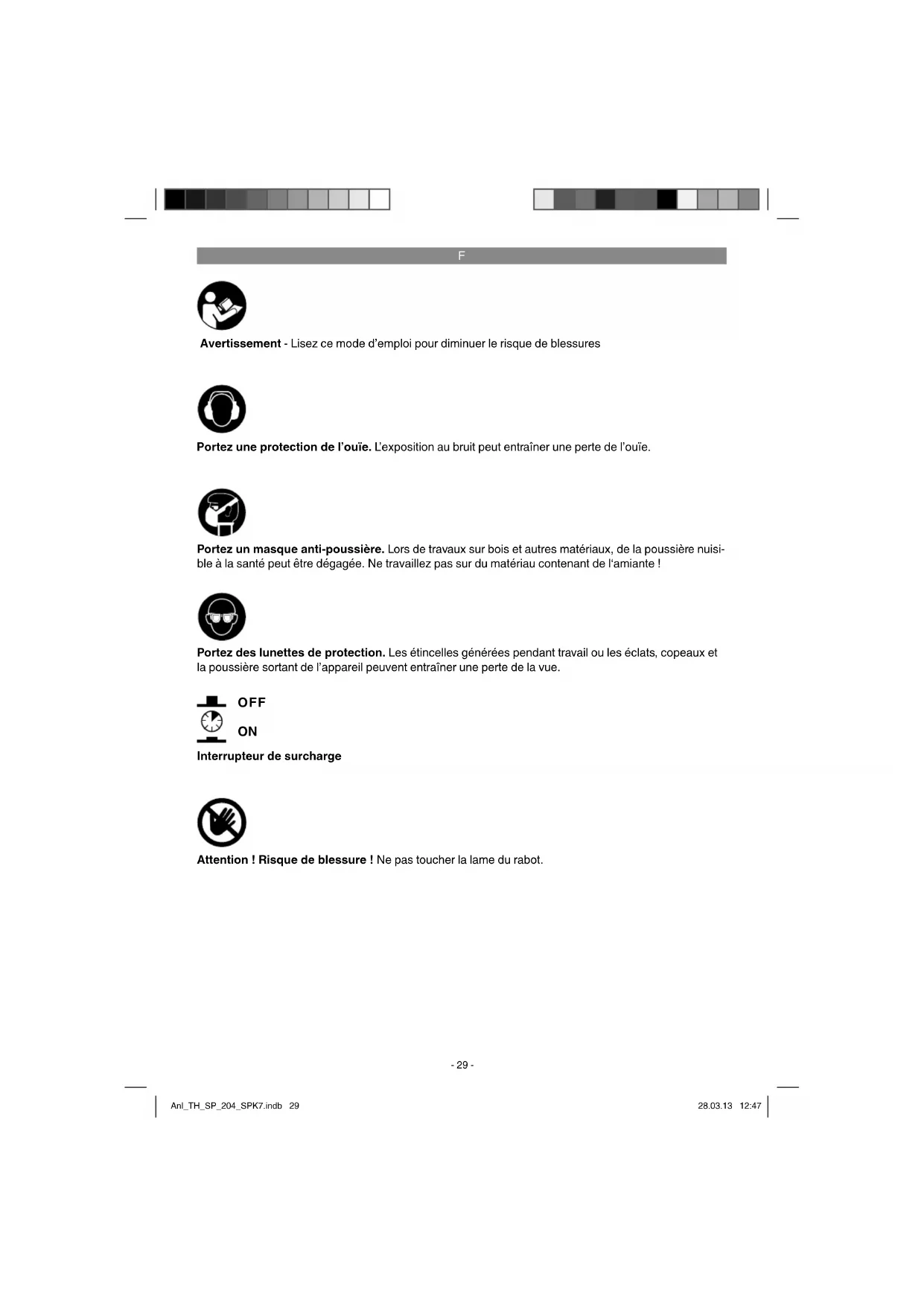

Avertissement - Lisez ce mode d'emploi pour diminuer le risque de blessures

Portez une protection de l'ouie. L'exposition au bruit peut entraîner une perte de l'ouie.

Portez un masque anti-poussière. Lors de travaux sur bois et autres matériaux, de la poussière nuisible à la santé peut être dégagée. Ne travailliez pas sur du matériel contenant de l'amiant!

Portez des lunettes de protection. Les étincelles générées pendant le travail ou les éclats, copeaux et la poussière sortant de l'appareil peuvent entraîner une perte de la vue.

OFF

Interrupteur de surcharge

Attention! Risque de blessure! Ne pas toucher la lame du rabot.

Attention!

Lors de l'utilisation d'appareils, il faut respecter certaines mesures de sécurité afin d'éviter des blessures et dommages. Veuillez donc prêter attention à ce mode d'emploi/ces consignes de sécurité. Veillez à le conserver en bon état pour pouvoir accéder aux informations à tout moment. Si l'appareil doit être remis à d'autres personnes, veillez à leur remettre aussi ce mode d'emploi/ces consignes de sécurité. Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

1. Consignes de sécurité

Vous trouvez les consignes de sécurité correspondantes dans le cahier en annexe.

Avertissement!

Veuillez tirer toutes les consignes de sécurité et instructions. Tout non-respect des consignes de sécurité et instructions peut provoquer une décharge électrique, un incendie et/ou des blessures graves.

Conservez toutes les consignes de sécurité et instructions pour une consultation ultérieure.

Cet appareil ne convient pas aux personnes (y compris les enfants) qui, en raison de leurs capacités physiques, sensorielles ou intellectuelles ou de leur manque d’expérience et/ou de connaissances, ne peuvent pas l’utiliser de manière sûre, à moins d’être surveillées et de recevoir les instructions relatives à l’utilisation de l’appareil par une personne responsable de leur sécurité.

Surveillez les enfants pour vous assurer qu'ils ne jouent pas avec l'appareil.

2.1 Description de l'appareil (fig ure 1a/1b)

1 Interrupteur marche/arrêt 2 Bloc coulissant 3 Poussoir 4 Manivelle 5 Aspiration des copeaux 6 Butée parallèle 7 Levier de serrage 8 Fixation recouvrement de la lame du rabot

9 Bouton de réglage pour profondeur de copeaux 10 Support de pièce à usiner 11 Pied en caoutchouc 12 Recouvrement de la lame du rabot 13 Table d'avance 14 Table de prélèvement 15 Bloc de réglage de la lame 16 Clé à six pans - petite 17 Clé à fourche 18 Graduation 19 Pointeur 20 Table de rabotage 21 Lame 22 Verrou 23 Bloc lame 24 Mâchoires anti-retour 25 Fixation avec tôle de protection de lame 26 Clé à six pans - moyenne 27 Adaptateur d'aspiration de la poussière 0 100 mm 28 Clé à six pans - grande 29 Graduation 30 Pointeur 31 Bouton de fixation 32 Bouton de fixation 33 Vis de fixation 34 Vis de fixation aspiration de la poussière 35 Interrupteur de surcharge 36 Rondelle 37 Vis à six pans creux 38 Graduation 39 Pointeur

2.2 Volume de livraison

Veuillez contrôler si l'article est complet à l'aide de la description du volume de livraison. S'il manque des pièces, il faut vous adresser dans un délai de 5 jours ouvrables maximum après votre achat à notre service après-vente ou au magasin de bricolage compétent le plus proche muni d'une preuve d'achat valable. Veuillez consulter pour cela le tableau des garanties dans les conditions de garantie à la fin du mode d'emploi.

• Ouvrez l'emballage et prenez l'appareil en le sortant avec précaution de l'emballage.
• Retirez le matériel d'emballage tout comme les sécurités d'emballage et de transport (s'il y en a). Vérifiez si la livraison est bien complète.
• Contrôlez si l'appareil et ses accessoires ne sont pas endommagés par le transport.
• Conservez l'emballage autant que possible jusqu'à la fin de la période de garantie.

Attention!

L'appareil et le matériel d'emballage ne sont pas des jouets! Il est interdit de laisser des enfants jouer avec des sacs et des films en plastique et avec des pièces de petite taille. Ils risquent de les avaler et de s'étouffer!

Raboteuse Poussoir Bloc coulissant (2x) Clé à fourche - Clé à six pans petite - Clé à six pans moyenne - Clé à six pans grande Pied en caoutchouc (4x) Rondelle (4x) - Clé à six pans creux (4x) Mode d'emploi d'origine - Consignes de sécurité

3. Utilisation conforme à l'affectation

La machine à dresser et à tirer d'épaisseur sert à dresser et à tirer d'épaisseur du bois de coupe entier de tous types, de forme carrée, rectangulaire ou chanfreinée.

La machine doit exclusivement être employée conformément à son affectation.

Malgré l'emploi conforme à l'affectation, certains facteurs de risque résiduels ne peuvent être complètement supprimés. Les blessures suivantes peuvent se produire en fonction du déroulement du travail nécessaire:

• Contacts des doigts ou des mains avec l'arbre à lame dans la zone non protégée. Recul de pièces en cas de manutention incorrecte. Perte d'audition et blessures des yeux, des doigts ou des mains si la protection nécessaire n'est pas utilisée.
• Émissions nuisibles à la santé en cas d'utilisation dans un endroit clos sans installation d'aspiration ajustée.

La machine doit exclusivement être employée conformément à son affection. Chaque utilisation allant au-delà de cette affection est considérée comme non conforme. Pour les dommages en résultat ou les blessures de tout genre, le producteur décline toute responsabilité.

et l'opérateur/l'exploitant est responsable.

Veillez au fait que nos appareils, conformément à leur affectation, n’ont pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l’appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

4. Données techniques

Moteur à courant alternatif: 230 V ~ 50 Hz

Puissance P: 1280 W

Type de protection : IP20

Largeur maximale de la pièce à usiner: 204 mm

Hauteur maximale de la pièce à usiner,

épaisseur admissible: 120 mm

Table à dresser et à tirer

d'épaisseur : 355 x 210 mm

Table à tirer d'épaisseur : 355 x 210 mm

Vitesse d'avance de la table

vitesse d'avance de la table : 8 m/min

Vitesse de rotation a

vitesse de rotation à vide du moteur : 9200 tr/min

Vitesse de rotation à vide

vitesse de rotation à vide: 9200 tr/min

Profondeur de coupe de rabotage maxi : 3 mm

Profondeur de coupe de tirage maxi : 3 mm

Pente maxi. de la butée parallèle : 45°

Dispositif d'aspiration des copeaux : 0 100 mm

Poids: 29 kg

Bruit et vibration

Les valeurs de bruit et de vibration ont été déterminées conformément à la norme EN 60745.

Niveau de pression acoustique L_BA 91,3 dB(A)

Niveau de puissance acoustique L_WA 104,3 dB(A)

Portez une protection acoustique.

L'exposition au bruit peut entraîner la perte de l'ouie.

Avertissement!

La valeur d'émission de vibration a été mesurée selon une méthode d'essai normée et peut être modifiée, en fonction du type d'emploi de l'outil électrique; elle peut dans certains cas exceptionnels être supérieure à la valeur indiquée.

La valeur d'émission de vibration indiquée peut être utilisée pour comparer un outil électrique à un autre.

La valeur d'émission de vibration indiquée peut également être utilisée pour estimer l'alteration au début.

Utilisez exclusivement des appareils en excellent état. - Entretenez et nettoyez l'appareil régulièrement. - Adaptez votre façon de travailler à l'appareil. Ne surchargez pas l'appareil. - Faites contrôler l'appareil le cas échéant. - Mettez l'appareil hors circuit lorsque vous ne l'utilisez pas.

Risques résiduels

Même en utilisant cet outil électrique conformément aux prescriptions, il reste toujours des risques résiduels. Les dangers suivants peuvent apparaître en rapport avec la construction et le modèle de cet outil électrique :

1. Lésions des poumons si aucun masque antipoussière ajust n'est porté.
2. Déficit auditiif si aucun casque anti-bruit approprié n'est porté.

5. Avant la mise en service

Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

Enlevez systématiquement la fiche de contact avant de paramétrer l'appareil.

• Attention! Débranchez la fiche de contact avant tous travaux de maintenance, de nettoyage et de réglage.
• Contrôlez régulièrement si le fer (21) et la barre (22) sont bien fixés dans le bloc de lames (23). (Figure 17) Les fers (21) peuvent dépasser le bloc de lames (23) au maximum de 1,1 mm. (Figure 17)
• Ne retirez jamais les recouvrements de sécurité de la machine, sauf pour le service après-vente ou pour les travaux de réparation.
• Les recouvrements de sécurité doivent tous être intacts. Fixez et bloquez les recouvrements de sécurité à l'endroit prévu avant chaque emploi de la machine. Si vous employez la machine dans un endroit clos, raccordez un collecteur de poussière au niveau du dispositif d'aspiration des copeaux (5).
• Vérifiez si les cales anti-retour (24) fonctionnent bien sans problème. (Figure 15)
• Portez toujours une protection des yeux.
• Ne découpez jamais d'échancrures, de tourillons ou de formes.
• Déballez la machine à dresser et à tirer d'épaissieur et vérifiez si elle a été évientuellement endommagée. La machine doit être mise en place et alignée de façon à bien tenir correctement.
• Avant la mise en service, les recouvrements et dispositifs de sécurité doivent être montés dans les règles de l'art. Le fer du rabot doit pouvoir tourner sans obstacle.
• Dans le cas de bois ayant déjà été traité, veillez aux corps étrangers, comme par ex. les clous ou vis, etc.
• Avant d'actionner l'interrupteur Marche/Arrêt (1), assurez-vous que le fer du rabot est correctement monté et que les parties mobiles fonctionnent sans obstacle. Assurez-vous avant de connecter la machine que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

6.1 Butée parallèle (fig. 4/5)

• Placez la fixation (25) sur la table d'avance (13). Veillez à ce que les trous de la fixation (25) correspondant aux filetages internes dans la table d'avance (13). Fixez la fixation (25) à la table d'avance à l'aide des vis à six pans creux jointes à la livraison (13).

6.2 Recouvrement du rabot (fig. 1-3)

• Placez le support de recouvrement du rabot (8) du côté gauche de la table d’enlèvement (14) de telle sorte que la broche et le goujon prennent dans les deux alésages. Fixez le recouvrement du rabot (12) à l’aide des boutons de fixation (33) joints.

6.3 Pieds en caoutchouc/étrier de protection contre le basculement (fig. 1-2)

Fixez les quatre pieds en caoutchouc (11) à la partie inférieure de l'appareil à l'aide des vis à six pans creux (37) et des rondelles jointes à la livraison (36).

7. Commande

Attention: Les machines à tirer et à dresser d'épaissur ont été spécialement conçues pour rabotier le bois solide. Pour ce faire, on utilise des fers fortement alliés (21). Lors du tirage d'épaissur, la surface de contact de la pierce doit être plane. Si l'on traite des pièces à usiner plus grosses ou plus lourdes, il est nécessaire de fixer la machine sur la surface d'appui (par ex. à l'aide des filetages dans le fond de la machine).

L'interrupteur marche/arrêt (1) se trouve du côté gauche de la machine sous le couvercle rabattant jaune. Pour permettre en marche la machine, appuyez sur la touche verte « I ». Pour mettre la machine hors service, appuyez sur la touche rouge « 0 ». La machine est équipée d'un interrupteur de surcharge (35) destiné à protégé le moteur. En cas de surcharge, la machine s'arrête automatiquement. Après un certain temps, l'interrupteur de surcharge (35) peut être réenclenché. Utilisez lors de l'usinage de pièces à usiner longues, une table roulante ou un dispositif de support semblable. Les équipements

supplémentaires sont disponibles dans les magasins spécialisés. Vous devez vous placer du côté de l'alimentation et de la réception de la raboteuse. Le réglage vertical doit être effectué de façon à ce que la pièce à usiner puisse être introduite à l'horizontal dans la machine et en être retirée également à l'horizontal.

7.1 Dégrossissage

Attention! Débranchez la fiche de contact avant tous travaux de maintenance, de nettoyage et de réglage.

7.1.1 Réglage (fig. 1/3/5)

Pour régler la hauteur de la table d'avance (13), tournez le bouton de réglage pour la section de coupure (11). La profondeur de passe réglee peut être lue sur l'échelle (18). - Desserrez la butée parallèle (6) à l'aide du levier de blocage (7). Réglez la valeur de l'angle souhaitée. La valeur de l'angle réglée peut être lue sur l'échelle (38). Fixez à nouveau la butée parallèle (6) après réglage avec le levier de serrage (7).

7.1.2 Installation de l'aspiration des copeaux (fig. 6-8/16)

• Placez la manivelle (4) sur les piquets de la table de prélievement (14). Tournez la manivelle (4) dans le sens inverse des aiguilles d'une montre afin d'amener la table de rabotage (20) dans sa position la plus basse.
• Placez l'aspiration des copeaux (5) sur la table de rabotage (20).
• Tournez la manivelle (4) dans le sens des aiguilles d'une montre jusqu'à ce que l'aspiration des copeaux (5) soit bien serrée et que le gonflement (b) soit placé sur l'interrupteur de sécurité (d).
• Branchez l'adaptateur d'aspiration de poussière Ø 100mm (27) sur l'aspiration des copeaux (5).
• Branchez la raboteuse sur une installation d'aspiration des copeaux (non comprise dans la livraison).

7.1.3 Mode de rabotage de dégrossissage (fig. 9/10)

Ouvrez le bouton de fixation (32) et déplacez le recouvrement de la lame du rabot (12) aussi largement que la largeur de la pièce à usiner l'exige. Serrez ensuite à nouveau le bouton de fixation (32).

• Branchez la fiche de contact au réseau électrique. Ouvrez le couvercle jaune (1) et appuyez sur la touche verte « I » pour mettre en marche la raboteuse
• Posez la pièce à usiner sur la table d'avance (13). Saisissez les blocs coulissants (2) avec les deux mains et poussez la pièce vers l'avant en direction de la table d'enlevement (14) de manière à faire passer la pièce sur les fers (21). Lorsque le travail est achevé, éteignez la machine. Appuyez sur la touche rouge « 0 » et fermez le couvercle jaune (1). Débranchez ensuite la machine du réseau.
• Retirez les copeaux et la poussière de la table d'avance (13) et de la table d'enlevement (14) et du bloc de lames (23), après arrêt complet de la machine.
• Remettez en place le recouvrement du rabot (12).

7.2.1 Tirer d'épaisseur

Attention! Débranche la fiche de contact avant tous travaux de maintenance, de nettoyage et de réglage.

7.2.1 Réglement (figure 13)

Placez la manivelle (4) sur les montants de la table d'enlèvement (14) et tournez la table à tirer d'épaisseur (20) à la hauteur souhaitée. La valeur de l'angle souhaitée peut être lue sur l'échelle (29).

7.2.2 Installation du dispositif d'aspiration des copeaux (fg. 11-13, 16)

• Desserrez le bouton de fixation (32) et tirez le recouvrement du rabot (12) autant que possible vers l'avant.
• Posez l'aspiration des copeaux (5) sur la table d'enlèvement (14). Veillez à ce que les goupilles d'arrêt et les vis de fixation (34) s'accrochent respectivement dans les alésages et le filetage sur la table d'enlèvement (14) et que la courbure (b) repose sur l'interrupteur de sécurité (e).
• Tournez la vis de fixation (34) jusqu'à ce que le dispositif d'aspiration des copeaux (5) soit solidement fixé.
• Branchez l'adaptateur d'aspiration de poussière Ø 100mm (27) sur l'aspiration des copeaux (5). Raccordez la raboteuse à l'installation d'aspiration des copeaux (non comprise dans le volume de livraison).

7.2.3 Fonctionnement de la table à tirer d'épaissieur (figure 11/13)

• Branchez la fiche de contact au réseau électrique. Ouvrez le couvercle jaune (1) et appuyez sur la touche verte « I » pour mettre en marche la raboteuse. Posez la pièce sur la table à tirer d'épaissur (20). Guidez la pièce en direction de la table d'avance (13)
• Eteignez la machine lorsque le travail est fini. Pour ce faire, appuyez sur la touche rouge « 0 » et fermez le couvercle jaune (1). Débranchez ensuite la machine du réseau.
• Retirez les copeaux et la poussière de la table à tirer d'épaisseur (20) et du bloc de lames (23), après arrêt complet de la machine. Utilisez en cas de pièces à usiner plus longues le support de pièces à usiner sortable.

7.3 Remplacement des fers (fig. 17/18)

• Attention: Enlevez systématiquement la fiche de contact avant de replacer les fers.
• Retirez la butée parallèle en suivant les étapes décrites au point 6.1 dans l'ordre inverse. Tirez autant que possible le recouvrement du rabot (12) vers l'avant de telle sorte que l'ensemble du bloc de lames (23) soit dégagé.
• Desserrez les vis de serrage (c) en tournant les clés à fourche (17) livrées dans le sens des aiguilles d'une montre. Tournez le bloc de lames (23) de telle sorte que la barre (22) puisse être retirée avec le fer (21). Nettoyez toutes les pièces importantes ainsi que les rainures de lame dans le bloc de lames (23).
• Remettez en place la barre (22) avec son nouveau fer (21) et orientez-le sur le côté du bloc de lames.
• Placez le bloc de réglage de la lame (15) sur le bloc de la lame comme indiqué sur la figure 18. Veillez à ce que la lame (21) touche le bloc de réglage de la lame (15) des deux côtés.
• Serrez les vis de serrage (c) à l'aide de la clé à fourche jointe à la livraison (17). Replacez le support de recouvrement du rabot (12) pour le remettre en position, de telle sorte que le fer (21) soit recouvert.

Attention!

Utilisez uniquement les lames recommandées par le fabricant pour cet appareil. Lors de l'utilisation d'autres lames, il y a un risque de blessure en raison de perte de contrôle. Évitez de trop tourner et de détacher probablement le filetage. Les barres (22) ou vis dont le filet est déterioré par l'usage doivent immédiatement être remplacées.

8. Diagnostic de panne et élimination des défauts

1. La machine ne s'allume pas :
2. pas de courant de secteur. Contrôlez l'alimentation en courant électrique. F
3. La machine s'éteint lorsqu'elle fonctionne à vide :
4. panne de courant (vérifiez les fusibles). Faites replacer le fusible par un spécialiste en électricité.
5. La machine s'arrête en mode de rabotage :
6. fers non aiguisés ou avance trop rapide. Remplacez les fers ou réduisez la vitesse d'avancement.
7. Perte de vitesse en mode de rabotage :

profondeur de passage trop importante. Réduisez la profondeur de passage. vitesse d'amenée trop élevée. Réduisez la vitesse d'amenée. fers non aiguisés. Remplacer les fers

1. Mauvais état de surface de la pièce rabotée.

Fers non aiguisés. Remplacez les fers. Alimentation irrégulière. Amenez la pièce à une vitesse d'avancement réduite et en exerçant une pression constante. - l'installation d'aspiration de poussière (non comprise dans le volume de livraison) n'est pas branchée. Branchez l'installation d'aspiration de poussière.

1. Blocage du rejet de copeaux lors du tirage ou du dressage d'épaisseur :
2. aucune installation d'aspiration de poussiè ère. Bois trop humide
3. Vitesse d'amenée irrégulière lors du tirage d'épaisseur :

courroie en caoutchouc trop lâche. Vérifiez la courroie en caoutchouc et remplacez-la le cas échéant. table à tirer d'épaisseur (20) encrassée. Nettoyez la table à tirer d'épaisseur (20) en la traitant le cas échéant avec un lubrifiant.

9. Remplacement de la ligne de raccordement réseau

Si la ligne de raccordement réseau de cet appareil est endommagée, il faut la faire remplacer par le producteur ou son service après-vente ou par une personne de qualification semblable afin d'éviter tout risque.

10. Nettoyage, maintenance et commande de pièces de rechange

Retirez la fiche de contact avant tous travaux de nettoyage.

10.1 Nettoyage

• Maintenez les dispositifs de protection, les fentes à air et le carter de moteur aussi propres (sans poussière) que possible. Frottez l'appareil avec un chiffon propre ou soufflez-dessus avec de l'air comprimé à basse pression.
• Nous recommandons de nettoyer l'appareil directement après chaque utilisation. Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon. N'utilisez aucune produit de nettoyage ni détergent; ils pourraient endommager les pièces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil. La pénétration d'eau dans un appareil électrique augmente le risque de décharge électrique.

10.2 Entretien (fig. 1/15)

Attention : Tirez la fiche de contact avant tous travaux d'entretien !

10.2.1 Machine

Graissez périodiquement les pièces suivantes, après environ 10 heures de service :

palier des rouleaux d'alimentation/de sortie, cales anti-retour (24) palier du rouleau et de la poulie de courroie, tiges filetées pour régler la hauteur de la table à tirer d'épaisseur (20).

Utilisez exclusivement des lubrifiants secs.

La table d'avance (13), la table d'enlèvement (14), la table à tirer d'épaisseur, les rouleaux d'alimentation/de sortie et les cales anti-retour (24) doivent toujours rester exempts de résine. Tout rouleau d'alimentation/de sortie ou toute cale anti-retour (24) encrassé doit être nettoyé.

Afin d'éviter une surchauffe du moteur, il faut enlever régulièrement la poussière qui se fixe dans les orifices d'aération.

Améliorez le glissement des tables en les traitant périodiquement avec du lubrifiant.

10.2.2 Outils de coupe

Le fer (21), la barre (22) et le bloc de lames (23) doivent être régulièrement débarrassés de la résine. Nettoyez-les à l'aide d'un diluant de résine adapté.

10.3 Commande de pièces de rechange :

Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes :

Type de l'appareil No. d'article de l'appareil No. d'identification de l'appareil No. de pièce de rechange de la pièce requise

Vous trouvez les prix et informations actuelles à l'adresse www.isc-gmbh.info

11. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être reintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matière divers, comme par ex. des métaux et matières plastiques. Les appareils défectueux ne doivent pas être jetés dans les poubelles domestiques. Pour une mise au rebut conforme à la réglementation, l'appareil doit être déposé dans un centre de collecte approprié. Si vous ne connaissez pas de centre de collecte, veuillez vous renseigner auprès de l'administration de votre commune.

12. Stockage

Entreposez l'appareil et ses accessoires dans un endroit sec et à l'abri du gel ainsi qu'inaccessible aux enfants. La température de stockage optimale est comprise entre 5 et 30 °C. Conservez l'outil électrique dans l'emballage d'origine.

Uniquement pour les pays de l'Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2002/96/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être recoltes à part et apportés à un recyclage respectueux de l'environnement.

Possibilité de recyclage en alternative à la demande de renvoi :

Le propriétaire de l'appareil électrique est obligé, en guise d'alternative à un envoi en retard, à contribuer à un recyclage effectué dans les règles de l'art en cas de cessation de la propriété. L'ancien appareil peut être remis à un point de collecte dans ce but. Cet organisme devra l'éliminer dans le sens de la Loi sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même sous forme d'extraits, est uniquement permise une fois l'accord explicite de l'ISC GmbH obtenu.

Sous réserve de modifications techniques

Conditions de garantie

La société iSC GmbH ou le magasin de bricolage compétent garantit l'élimination des défauts ou le remplacement de l'appareil selon le plan qui suit, les droits de garantie légaux restent cependant inchangés.

Catégorie Exemple	Prestation de garantie
Défauts de matériel ou de construction		24 mois
Pièces d'usure* Courroie trapézoïde	dale/roues d'entrainment	6 mois
Matériel de consommation/pièces de consommation*	Lame du rabot Garantie uniquement en cas de défaut immédiat (24h après l'achat/sur presentation d'une preuve d'achat datee)
Pièces manquantes 5 jours ouvrables

*Pas obligatoirement compris dans la livraison!

En ce qui concerne les pièces d'usure, les matériels de consommation et les pièces manquantes, la société iSC GmbH ou le magasin de bricolage compétent garantit la réparation des défauts et la livraison complémentaire uniquement si les vices ont été déclarés dans un délai de 24h (matériel de consommation), 5 jours ouvrables (pièces manquantes) ou 6 mois (pièces d'usure) après l'achat sur présentation d'une preuve d'achat datée.

En cas de vices de matériel ou de construction, nous vous demandons, dans le cas où cela est pris en compte par la garantie, de nous rendre l'appareil avec la carte de l'appareil ci-jointe entièrement remplacée. Il est important, ce faisant, de bien décrire l'erreur.

Répondez pour cela aux questions suivantes :

Est-ce que l'appareil a fonctionné une fois ou était-il défectueux dès le départ ? - Avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ? Quel est le défaut de fonctionnement de l'appareil à votre avis (symptôme principal) ?

Décrivez ce défaut de fonctionnement.

Bon de garantie

Cher Client

Nos produits sont soumis à un contrôle de qualité très strict. Si cet appareil avait toutefois ne pas fonctionner impeccable, nous en serions désoles. Dans un tel cas, nous vous prions de bien vouloir prendre contact avec notre service après-vente à l'adresse indiquée sur le bulletin de garantie. Nous restons également volontiers à votre disposition au numéro de téléphone de service indiqué plus bas. Pour faire valoir une demande de garantie, ce qui suit est valable :

1. Les conditions de garantie réglement les prestations de garantie supplémentaires. Vos droits de garantie légaux ne sont en rien altérés par la garantie présente. Notre prestation de garantie est gratuite.
2. La prestation de garantie s'applique exclusivement aux defaults occasionnés par des vices de fabrication ou de matériel et est limitée à l'élimination de ces defaults ou encore au remplacement de l'appareil. Veillez au fait que nos appareils, conformément à leur affectation, n'ont pas été construits pour être utilisés dans un environnement professionnel, industriel ou artisanal. Un contrat de garantie ne peut avoir lieu depuis que l'appareil est utilisé à des activités dans des entreprises professionnelles, artisanales ou industrielles ou toute autre activités du même genre. Sont également exclus de notre garantie : les prestations de substitution de dommages dus aux transports, les dommages occasionnés par le non-respect des instructions de montage ou en raison d'une installation non conforme, du non-respect du mode d'emploi (comme par exemple le raccordement à une mauvaise tension réseau ou à un mauvais type de courant), les applications abusives ou non conformes (comme par exemple une surcharge de l'appareil ou encore l'emploi d'accessoires non homologués), le non-respect des prescriptions de maintenance et de sécurité, l'infiltration de corps étrangers dans l'appareil (comme par exemple du sable, des pierres ou de la poussière), l'emploi de la force ou l'influence extérieure (comme par exemple les dommages dus à une chute), ainsi que l'usure normale conforme à l'utilisation. Ceci est particulièrement valable pour les accumulateurs pour lesquels nous offrons toutefois une période de garantie de 12 mois. Le droit à la garantie disparaît lors que des interventions ont lieu sur l'appareil.
3. Le délai de garantie s'élève à 2 ans et commence à la date de l'achat de l'appareil. Les demandes de garanties doivent être présentées avant écoulement du délai de garantie, dans les deux semaines suivant le moment auquel le défaut a été reconnu. Tout reconnaissance de demande de garantie après écoulement du délai de garantie est exclue. La réparation ou l'échange de l'appareil n'entraîne nullement une prolongation de la durée de garantie. Elle ne fait pas non plus commencer un nouveau délai de garantie, en raison de cette prestation, pour l'appareil ou pour toute autre pièce de rechange intégrée. Ceci est également valable lorsqu'un service après-vente sur place a été consulté.
4. Pour faire reconnaître vos demandes de garantie, veuillez nous envoyer l'appareil défectueux franc de port à l'adresse indiquée ci-dessous. Ajoutez à l'envoi l'original du bon d'achat ou de tout autre preuve de l'achat datée. Veuillez donc toujours bien conserver le bon d'achat en guise de preuve! Décrivez la raison de la réclamation le plus précisément possible. Si le défaut de l'appareil est compris dans notre prestation de garantie, nous vous retournerons sans retard un appareil réparé ou encore un nouveau.

Bien entendu, nous sommes prêts également à réparer les appareils défectueux contre remboursement des frais, dès lors que l'appareil n'est plus ou pas garanti. Pour ce faire, veuillez envoyer l'appareil à notre adresse de service après-vente.

Pour les pièces d'usure/de consommation et les pièces manquantes, nous renvoyons aux restrictions de cette garantie conformément aux conditions de garantie de ce mode d'emploi.

Déclaré la conformité suivant selon la directive CE et les normes concernant l'article
