MANUALE UTENTE THSP 204 EINHELL

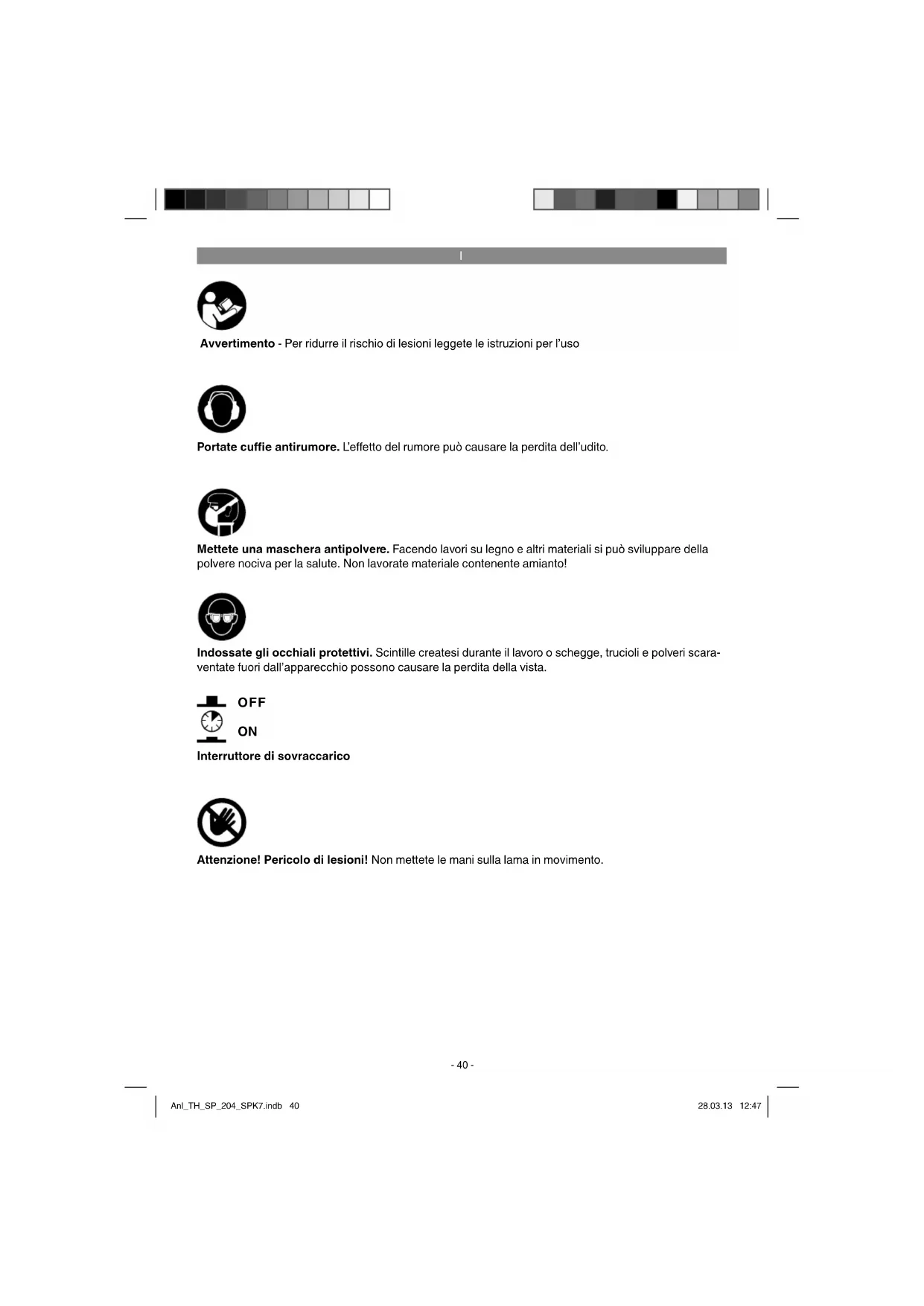

Avvertimento - Per ridurre il rischio di lesions leggete le istruzioni per l'uso

Portate cuffie antirumore. L'effetto del rumore cui causare la perdita dell'udito.

Mettete una maschera antipolvere. Facendo lavori su legno e altri materiali si può sviluppare della polvere nociva per la salute. Non lavorate materiale contente amiente!

Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e polveri scara-ventate fuori dall'apparecchio posso sono causare la perdita della vista.

OFF

ON

Interruttore di sovraccarico

Attenzione! Pericolo di lesioni! Non mettete le mani sulla lama in movimento.

1

Attenzione!

Nell'usare gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attendamente queste istruzioni per l'uso/le avventenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparecchio ad altre persone, consegnate queste istruzioni per l'uso/le avventenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilità per incidenti o dati causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell'opuscolo allegato.

Aventimento!

Leggete tutte le avventenze di sicurezza e le instruzioni. Dimenticanze nel rispetto delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avventenze e le istruzioni per eventuali necessità future.

Questo apparecchio non è destinato ad essere usato da persona (bambini compresi) con capazità fi siche, sensoriali o mentali limitate o che manchino di esperienza e/o conoscenze, a meno che non vengano sorvegliati da una persona responsable per la loro sicurezza o abbiano ricevuto da"This istruzioni su come usare l'apparechio. I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparechio.

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio

1. Interruftore ON/OFF
   2 Blocco di spinta
   3 Spintore
   4 Manovella
   5 Aspirazione dei trucioli
   6 Guida parallela
   7 Leva di serraggio
   8 Supporto della copertura per lama
   9 Pulsante di regolazione della profondità di passata
   10 Superfici di appoggio

11 Appoggio di gomma
12 Copertura per lama
13 Tavolo di alimentazione
14 Tavolo di uscita
15 Dispositivo di regolazione lame
16 Chiave a brugola - piccolo
17 Chiave a bocca
18 Scala graduata
19 Indicatore
20 Tavolo di piallatura a spessore
21 Lama
22 Scorrevele
23 Blocco lame
24 Denti anticontraccolpo
25 Supporto con lamiera di copertura lama
26 Chiave a drugola - medio
27 Adattatore per aspirapolvere 0 100 mm
28 Chiave a brugola - grande
29 Scala graduata
30 Indicatore
31 Elemento di bloccaggio
32 Elemento di bloccaggio
33 Vite di bloccaggio
34 Vite di fi ssaggio aspirazione dei trucoli
35 Interruttore di sovraccarico
36 Rosetta
37 Vite a esagono cavo
38 Scala graduata
39 Indicatore

2.2 Elementi forniti

Verifi cate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza presentando un documento di acquisito valido entro e non及其他 5 giorni lavorativi dall'acquisito o al centro fai-da-te competente più vicino. Al riguardo fate attenzione alla Tabella Garanzia nelle disposizioni di garanzia alla fi ne delle istruzioni.

• Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.
• Togliete il materiale d'imballaggio e nelle fermi di trasporto / imballo (se presenti).
  Controllate che siano presenti tutti gli elementi forniti.
• Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
• Se possibile, conservate l'imballaggio fino alla scadenza della garanzia.

1

Attenzione!

L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi Im e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Pialla
Spintore
- Blocco di spinta (2x)
- Chiave a bocca
- Chiave a brugola, piccola
- Chiave a drugola, media
- Chiave a brugola, grande
Appoggio di gomma (4x)
Rosetta (4x)
Vite a esagono cavo (4x)
- Istruzioni per l'uso originali
- Awertenze di sicurezza

3. Utilizzo proprio

La piallatrice a fi lo e a spessore serve per la piallatura a fi lo e a spessore di tutto il legname tagliato di agli tipo, di forma quadrata, rettangolare o obliqua.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato.

Anche se l'apparecchio viene usato in modo corretto non si possono escludere completeness determinati fattori di rischio residuo. In considerazione delle operazioni di lavoro richieste si potrebbero verifi care le seguenti lesioni:

• Contatto dell'albero portalame con dita o mani nella parte non visible.
  In caso d'uso improprio contraccolpo dei pezzi da lavorare.
  Danni all'udito, lesioniagli occhi e lesionidi dita e mani se non vengono usati i dispositivi di protezione richiesti.
• Emissioni nocive alla salute in caso di utilizzato in locali chiusi nella apparecchio di aspirazione adeguato.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsable dei giorni e delle lesions di uomini tipo che ne resultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigiana o industriiale. Non ci assumiamo una garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Motore a corrente alternata: 230 V ~ 50 Hz

Potenza P: 1280 W

Tipodi protezione: IP20

Larghezza max. pezzo da lavorare: 204 mm

Apertura altezza max. pezzo da lavorare: 120 mm

Tavolo per lavorazione a fi lo: 355 x 210 mm

Tavolo per lavorazione a spessore: 355 × 210 mm

Velocità avanzamento lavorazione

a spessore: 8 m/min

Numero di giri in folle motore n. 9200 min-1

Numero di giri in folle lame: .9200 min

Profondità max. di piallatura : 3 mm

Profondità max. di piallatura a spessore: ... 3 mm

Inclinazione max. battuta parallela: 45°

Aspirazione trucioli: 100 mm

Peso: 29 kg

Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 60745.

Livello di pressione acustica L_pA 91,3 dB (A)

Incertezza K. 3 dB

Livello di potenza acustica L_WA 104,3 dB (A)

Incertezza Kwa 3 dB

Portate cuffi e antirumore.

L'effetto del rumore cui causare la perdita dell'udito.

Aventimento!

Il valore di emissione di vibrazioni indicate è stato misurato secondo un tipo di prova normalizzato e può variate a seconda del modo in cui l'eletroutensile viene utilizzato e, in casi exceptionali, cui dovrestare superfiore al valore riportato.

Il valore di emissione di vibrazioni significato più essere usato per il confronto tra elettroutensili di marchi diversi.

1

Il valore di emissione di vibrazioni cui essere utilizzatoanche per una valutazione preliminare dei rischi.

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate sostanto apparecchi in perfetto sta- to.
- Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.
- Adattate il vosto modo di lavorare all'apparecchio.
Non sovraccaricate I'apparecchio.
Fate eventually controllare l'apparecchio.
- Spegnete l'apparecchio se non lo utilizzate.

Rischi residui

Anche se dato elettROUTensile viene utilizzato seconde le norme, continuano a sussistere rischi residui. In relazione alla struttura e al funzionamento di dato elettROUTensile potrebbero presentarsi i seguenti pericolii:

1. Danni all'apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adeguata.
2. Danni all'udito nel caso in cui non vengano indossate cuffi e antirumore adeguate.

5. Prima della messa in esercizio

Prima di inseire la spina nella presa di corrente assicuratve che i dati sulla targhetta di identificazione corrispondano a quelli di rete.

Staccate sempre la spina di alimentazione prima di agli impostazione all'utensile.

• Attenzione! Prima di qualsiasi lavoro di manutenzione, pulizia e regolazione staccate la spina alla presa di corrente.
  Controllate regolamente che le lame (21) e lo scorrevole (22) siano ben fissati nel bloccolama (23). (Fig. 17)
  Le lame (21) devono sporgere al massimo di 1,1 mm sul blocco lame (23) (Fig. 17).
  Non togliete mai le copertura di protezione dell'apparecchio, tranne per la revision o per lavori di riparazione.
  Le copertura di protezione sempre devono essere integre. Prima di usare l'apparecchio fissate e assicurate le copertura di protezione al punto previsto.
• Quando usate l'apparecchio in locali chiusi, collegate un aspiratore per polvere

all'aspirazione dei trucioli (5).
Verificate il perfetto funzionamento dei denti anticontraccolpo (24). (Fig. 15)
- Indossate sempre degli occhiali protettivi.
Non tagliate mai insenature, tenoni o stampi.
L'apparecchio deve esser installato e orientato in posizione stabile.
- Prima della messa in esercizio devono essere regolamente montate tutte le copertura ed i dispositivi di sicurezza.
La lama delve potersi muoverete liberamente.
In caso di legno gli lavorato, controllate che non presenti corpi estranei come per es. chiodi o viti, ecc.
- Prima di azionare l'interruttore di ON/OFF (1) accertatevi che la lama sià montata correttamente e che le parti mobili possano muoversi liberamente.
- Prima di inseire la spina nella presa di corrente assicuratve che i dati sulla targhetta di identificazione corrispondano a quelli di rete.

6. Montaggio

6.1 Guida parallela (Fig. 4/5)

• Mettete il supporto (25) sul ravolo di alimentazione (13).
• Fate attenzione che tutti i fori del supporto (25) coincidano con i filetti interni nel ravolo di alimentazione (13).
  Fissate il supporto (25) con entrambe le viti a esagono cavo in dotazione al ravolo di alimentazione (13).

6.2 Copertura lame (Fig. 1-3)

• Mettete il supporto per la copertura lame (8) sul lato sinistro del ravolo di uscita (14) in modo che perno e vite sulla testa con intaglio ingrano nei due fori.
• Fissate la copertura lame (12) con il pulsante di bloccaggio (33) in dotazione

6.3 Appoggi di gomma/appoggi di protezione da rovesciamento (Fig. 1-2)

Fissate i quattro appoggi di gomma (11) con le viti a esagono cavo in dotazione (37) e le rosette (36) al lato inferiore dell'apparecchio.

1

7. Esercizio

Attenzione: la pialatrice a filo e a spessore è stata concepita specialmente per piallare legno duro. A quello scopo vengono usate le lame ad alto tenore di legante (21). Per la pialatura a spessore la superfi cie di contatto del pezzo da lavorare deve essere piana. Se vengono lavorati pezioni grande o pesanti, è necessario fi ssare l'apparechio alla superfi cie di appoggio (per es. con i fi letti nella base dell'apparechio).

L'interruttre di ON/OFF (1) si trovau sul lato sinistro della macchina除去 il coperchio giallo. Per accendere la macchina premete il tasto "I" verde. Per spegnere la macchina premete il tasto "0" rosso.
- La macchina è dotata di un interrottore di protezione da sovraccarico (35) per proteggere il motore. In caso di sovraccarico la macchina si farma automaticamente. Dopo un poco l'interruttore da sovraccarico (35) può ripristinato.
Se lavorate pezioni lunghi, utilizzate piani mobili o un dispositorio di appoggio simile. Questa attrezzatura supplementare è disponibile in negozi specializzati. Essa deve essere posizionata sul lato di alimentazione e di uscita della piaLL. L'altezza deve essere regolata in modo che il pezzo da lavorare possa essere inserito nella macchina ed estratto daessa sempre orizzontalmente.

7.1 Piaillatura a fi lo

Attenzione! Prima di qualsiasi lavoro di manutenzione, pulizia e regolazione staccate la spina alla presa di corrente.

7.1.1 Impostazione (Fig. 1/3/5)

• Ruotate il pulsante di regolazione della profondità di alimentazione (11) per impostare l'altezza del ravolo di alimentazione (13). La profondità di taglio impostata viene indica dalla Scala (18).
• Allentate la guida parallela (6) con la leva di arresto (7). Impostate l'angolo desiderato. L'angolo impostato cui vuviar letto sulla scala (38). Dop o l'impostazione fissate di nuovo la guida parallela (6) con la leva di arresto (7).

7.1.2 Montaggio dell'aspirazione dei trucoli (Fig. 6-8/16)

• Mettete la manovella (4) sul montante del davolo di uscita (14). Girate la manovella (4) in senso antiorario per portare il davolo di piallatura a spessore (20) nella posizione più bassa.
• Mettete l'aspirazione dei trucioli (5) sul ravolo di piallatura a spessore (20).
  Girate la manovella (4) in senso orario fina a quando I'aspirazione dei trucioli (5) è serrata e la sporenza (b) poggia sull'interruttore di sicurezza (d).
• Collegate l'adattatore per l'aspirazione Ø 100 mm (27) all'attacco per l'aspirazione dei trucioli (5).
• Collegate la piailla a un dispositorio di aspirazione dei trucoli (non compreso nella fornitura).

7.1.3 Esercizio piallatura a fi lo (Fig. 9/10)

• Aprite l'elemento di blocaggio (32) e spostate la copertura per lama (12) secondo la larghezza necessaria per il pezzo da lavorare. Riavvitate l'elemento di blocaggio (32).
• Collegate la spina all'alimentazione di corrente. Aprite il coperchio giallo (1) e premete il tasting "I" verde per avviare la pialatrice.
• Mette il pezzo da lavorare sul ravolo di alimentazione (13). Afferrate i due blocchi di spinta (2) con entrambe le mani e spingete il pezzo da lavorare in avanti in direzione del ravolo di uscita (14) sulla lame (21).
  Spegnete la macchina dopo aver terminato il lavoro. Per quello premete il tasto "0" rosso e chiudete il coperchio giallo (1). Poi staccate la spina della macchina alla presa di corrente.
• Togliete trucoli e polvere dal ravolo di alimentazione (13), ravolo di uscita (14) e blocco lame (23) dopo che la macchina si è fermata completeness.
  Rimettete la copertura lame (12) in posizione.

7.2 Piaillatura a spessore

Attenzione! Prima di qualsiasi lavoro di manutenzione, pulizia e regolazione staccate la spina alla presa di corrente.

7.2.1 Impostazione (Fig. 13)

Mettete la manovella (4) sul montante al tavolo di uscita (14) e girate il tavolo di piallatura a spessore (20) all'altezza desiderata. L'angolo impostato cui vuori letto sulla Scala (29).

7.2.2 Montaggio aspirazione trucoli (Fig. 11-13, 16)

• Allentate il pulsante di bloccaggio (32) e tirate il più possibile in avanti la copertura lame (12).
• Mettete l'aspirazione trucioli (5) sul ravolo di uscita (14). Fate in modo che i permi di arresto e la vite di fissaggio (34) ingrano nei fori e nel filetto interno al ravolo di uscita (14) e che la sporenza (b) poggi sull'interruttore di sicurezza (e).
• Ruotate la vite di fissaggio (34) sino a quando l'aspirazione trucioli (5) sia ben fissata.
  Collegate l'adattatore per l'aspirazione 0 100 mm (27) all'attacco per l'aspirazione dei truccioli (5).
• Collegate la piaillatrice ad un dispositivo di aspirazione trucioli (non compreso nella fornitura).

7.2.3 Lavorazione a spessore (Fig. 11/13)

• Collegate la spina all'alimentazione di corrente. Aprite il coperchio giallo (1) e premete il tasto "I" verde per avviare la piaillatrice.
• Mettete un pezzo da lavorare sul ravolo di piallatura a spessore (20). Spingete il pezzo da lavorare verso il ravolo di alimentazione (13).
• Spegnete la macchina dopo aver terminato il lavoro. Per quello premete il tasto "0" rosso e chiudete il coperchio giallo (1). Poi staccate la spina della macchina dalla presa di corrente.
• Togliete trucioli e polvere dal ravolo di piallatura a spessore (20) e dal blocco lame (23) dopo che la macchina si è fermata Completely.
• In caso di pezioni da lavorare molto lunghi utilizzate la superficie di appoggio estrabile.

7.3 Cambio lame (Fig. 17/18)

• Attenzione: staccate assolutamente la spina alla presa di corrente prima diambiare le lame.

• Togliete la battuta parallela in ordine inverso come descririto al punto 6.1.

• Tirate in avanti il più possibile la copertura lame (12) per rendere accessibile tutto il completo blocco lame (23).

• Allentate le viti di serraggio (c) girandole in senso orario con la chiave a bocca (17) in dotazione. Girate il blocco lame (23) in modo tale che lo scorrevole (22) possa essere molto insieme con la lama (21).
• Pulite tutte le parti interessate edanche le fessure per le lame nel blocco lame (23).
  Rimettete lo scorrevole (22) con la nuova lama (21) e orientateli ai lati del blocco lame.
• Mettete il disposativo di regolazione lame (15), come indicate nella Fig. 18, sul blocco lame. Fate in modo che la lama (21) tocchi il disposativo di regolazione lame (15) su entrambi i lati.
• Con la chiave a bocca (17) fornita avvitate le viti di serraggio (c).
  Rimettete la copertura lame (12) in posizione in modo tale che la lama (21) sua coperta.

Attenzione!

Utilizzate esclusivamente le lame consigliate dal produttore per questo apparecchio. Se vengono usate altre lame, sussiste il pericolo di lesioni a causa della perdita di controllo.

Evitate di serrare troppo le viti e di rovinareosi i filetti. Gli scorrevoli (22) o le viti con il filetto rovinato devono essere sostituti subito.

8. Ricerca ed eliminazione di errori

(Fig. 1)

1. Non è possibile accendere la macchina
2. Nessun corrente di rete. Controllate l'alimentazione di corrente.
3. Chiodete le spazzole al carbone. Lasciate sostituire le spazzole al carbone da un elettricista.

2. La macchina si spegne in folle

• Caduta della corrente (controllate i fusibili).
• Lasciate sostituire la fusibile da un elettricista.

1. La macchina si ferma durante la pialatura
   Lame non affiliate o alimentazione troppo veloce. Sostuite le lame o riducete la velocità di alimentazione.

2. Perdita di velocità durante la pialatura

3. Profondità di taglio troppo elevata. Riducete la profundità di taglio.

4. Velocità di alimentazione troppo alla. Riducete la velocità di alimentazione.
   Lame non affiliate. Sostituite le lame.

5. Irregolarità della superficie del pezzo da lavorare piałato

Lame non affiliate. Sostituite le lame.
- Alimentazione non regolare. Alimentate il pezzo da lavorare con pressione costante e con velocità di alimentazione ridotta.
Il dispositorio aspirapolvere (non compreso nella fornitura) non è collegato. Collegate il dispositorio aspirapolvere.

1. Scarico dei trucoli durante la pialatura a fi lo o spessore bloccato

Il dispositorio aspirapolvere (non compreso nella fornitura) non è collegato. Collegate il dispositorio aspirapolvere.
Legna troppo umida.

1. Velocità di alimentazione non regolare alla piallatura a spessore

2. Cinghia di gomma troppo allentata. Controllate le cinghie di gomma e sostituitele se necessario.

3. Tavolo di piallatura a spessore (20) sporco. Pulite il ravolo di piallatura a spessore (20) e trattatelo con lubrificante se necessario.

9. Sostituzione del cavo di alimentazione

Se il cavo di alimentazione di quello apparecchio viene danneggiato delle essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evitare pericoli.

10. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Prima di qualsiasi lavoro di pulizia staccate la spi- na alla presa di corrente.

10.1 Pulizia

• Tenete il più possible i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione bassa.
• Consigliamo di pulire l'apparecchio subito\ ismo\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0\ 0
• Pulite l'apparecchio regolarmente con un panno asciutto ed un po' di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio. La penetrazione di acqua in un elettroutensile aumento il rischio di una scossa elettrica.

10.2 Manutenzione (Fig. 1/15)

Attenzione: prima di agli lavoro di manutenzione staccate la spina alla presa.

10.2.1 Macchina

Lubrifi cate periodicamente le seguenti parti日后 circa 10 ore d'esercizio:

cuscinetti dei rulli di alimentazione/di uscita, denti anticontraccolpo (24)
cuscinetti del rullo cinghia e del disco cinghia
- barre filettate per la regolazione dell'altezza del ravolo di piallatura a spessore (20)

Usate esclusivamente lubrifi canti a secco.

Tavolo in alimentazione (13), ravolo in uscita (14), ravolo di piallatura a spessore, rulli di alimentazione/ di uscita e denti anticontraccolpo (24) devono essere sempre tenuti liberi da resina. I rulli di alimentazione/di uscita o denti anticontraccolpo (24) sporchi devono essere puliti.

Per evitare un surriscaldamento del motore toglie- te regolarmente la polvere che si accumula nelle aperture di ventilazione.

Migliorate lo scorrimento dei tavoli applicando di quando in quando del lubrificante.

10.2.2 Utensile da taglio

Lame (21), scorrevole (22) e blocco lame (23) devono essere puliti regolarmente alla resina PuliteQListe parti con un apposto detergente contro la resina.

10.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezioni di ricambio, si dovrebbe dichiarare quanto segue:

modello dell'apparecchio
- numero dell'articolo dell'apparecchio
- numero d'ident. dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

11. Smaltimento e riciclaggio

L'apparecchio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può essere utilizzato di nuovo o riciclato. L'apparecchio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono esseregettati nei rifi uti domestici. Per uno smaltimento corretto l'apparecchio va segnato ad un apposto centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all'amministrazione comunale.

12. Conservazione

Conservate l'apparecchio e i loro accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile ai bambini. La temperatura ottimale per la conservazione è compresa tra 15 e 13 0^ . Conservate l'elettROUTENSILE nell'imballaggio originale.

Solo per paesi membri dell'UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettrotensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:

il proprietario dell'apparecchio elettrico è tenuto in alternatively, invoce della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio puòanche venire consegovato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul ricericlaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l'ulteriore produzione,anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modifi che tecniche

Disposizioni di garanzia

La ditta iSC GmbH, overo il centro fai-da-te competente, garantisce l'eliminazione di difetti ovvero la sostituzione dell'apparecchio in conformità con la tabella seguente,enza che ciò influsca sui diritti di garanzia previsti alla legge.

Categoria Esempio	Prestazione di garanzia
Difetti di materiale o fabbrica- zione		24 mesi
Parti soggetti ad usura * Cinghia	trapezoidale/rulli di tras- cinamento	6 mesi
Materiale di consumo/ parti di consumo *	Lama della pialla Garanzia solo in	caso di difetto immediato (24h dopo acquisto/ data documento di acquisto)
Parti mancanti 5 giorni lavorativi

• non necessariamente compreso tra gli elementi forniti!

Relativamente a parti soggette ad usura, materiale di consumo e parti mancanti, la ditta iSC GmbH, ove- ro il centro faia-da-te responsabile, garantisce un'eliminazione dei difetti ovvero una fornitura sostitutiva solo se il difetto viene comunicato entro 24h (materialie di consumo), 5 giorni lavorativi (parti mancanti) o 6 mesi (parti soggette ad usura) dall'acquisto e se la data di acquisto viene documentata tramite il documentso di acquisto.

In caso di difetti del materiale o di fabbricazione vi preghiamo in caso di garanzia di presentare l'apparecchio con il certificato di garanzia accluso, compilato in tutte le sue parti. In quello caso è importante che riportiate una precisa descrizione del difetto.

A tal fi ne rispondete alle seguenti domande.

L'apparecchio ha già funzionato una volta o era difettioso fin dall'inizio?
- Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
A vosto parere che casa non funziona nell'apparecchio (sintomo principale)?

Descrivete che casa non funziona.

1

Certificato di garanzia

Gentili clienti.

i nostri prodotti sono soggetti ad un rigido controlo di qualità. Se l'apparecchio non dovesse tutvia funzionale correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicate in questa scheda di garanzia. Siamo a sua disposizioneanche Telefonicamente al numero del servizio assistenza sotto indicato. Per la rivendicazione dei diritti di garanzia vale quando segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i nostri diritti al ricorso di garanzia previsti alla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente le anomalie riconducibili a difetti del materiale o di produzione ed è limitata all'eliminazione di queste anomalie o alla sostituzione dell'appareccchio. Tenete presente che i nostri apparecchi non sono stati costrui per l'impio professionale, artigiane o industriale. Un contratto di garanzia non viene concluso quando l'appareccchio viene usato in imprese commerciali, artigianali o industriali, o con attività equivalenti. Dalla notre garanzia sono esclude inoltre le prestazioni di risarcimento per danni dovuti al trasporto o danni causati dalla mancata osservanza delle istruzioni per il montaggio o per INSTALLazione non corretta, nella mancata osservanza delle istruzioni per l'uso (come per es. collegamento a tensione di rete o tipo di corrente non corretto), dall'uso improprio o illecito (come per es. sovraccarico dell'appareccchio o utilizzato di utensili o accessori non consentiti), nella mancata osservanza delle norme di sicurezza e di manutenzione, della penetrazione di corpi estranei nell'appareccchio (come per es. sabbia, pietre o polvere), dall'impio della forza o dall'influsso esterno (come per es. danni dovuti a caduta) e dall'usura normale e dovuta all'impio. Ciò vale particularmente per batterie, per esse concediamo tuttavia 12 mesi di garanzia. Il diritti di garanzia decadono quando sono più effettuati interventi sull'appareccchio.
3. Il periodo di garanzia è 2 anni e inizia alla data d'acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. É esclude la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostenuzione dell'apparecchio non comporta una proroga del periodo di garanzia e con但这a prestazione per l'apparecchio o per pezioni di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Questo valeanche nel caso si ricorra ad un servizio sulippo.
4. Per la rivendicazione dei vostri diritti di garanzia inviate l'apparecchio difettoso franco di porto all'indirizzo molto significato. Allegate lo scontrino di cassa in originale o un'altra prova d'acquisto che riporti la data. Conservate bene perciò lo scontrino di cassa come prova! Indicate il motivo di reclamo nel modo più dettagliato possibile. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete l'apparecchio riparato o un apparecchio nuovo a stretto giro di posta.

Naturalmente effettuiamo a pagamento anche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del servizio assistenza.

Per parti mancanti, di consumo e soggette ad usura rimandiamo alle limitazioni di questa garanzia secondo le Disposizioni di garanzia di queste istruzioni per l'uso.

RS

Upozorenje - procitajte uputstva za upotrebu kako bi se smanjio rizik od povreda

Nosite zastitu za sluh. Buka moze da uticne na gubitak sluha.

I dichiar la segunte conformita seconda la direttiva UE e la norme per l'articolo
