MODE D'EMPLOI THUNDERDOCK2UK i-TEC

Frage: Welche Anforderungen müssen primäre Grafikkarten für die Verwendung mit Chipsätzen in der i-tec THUNDERBOLT™ 2 Docking Station erfüllen? Antwort: Wir empfehlen Mac mit Intel i5 und höher für überwiegend Büroarbeit und Intel i7 für Abspielen eines Videos. Frage: Wo kann ich die Verbindung der i-tec THUNDERBOLT™ 2 und anderen angeschlossenen Peripherien unter Mac überprüfen? Antwort: Nach dem Anschluss der Docking Station an Thunderbolt™ Port von Mac ist es möglich den Verbindungszustand unter: Über diesen Mac-Systemprofil-Hardware-Thunderbolt zu überprüfen. Angezeigt werden die Parameter von Thunderbolt™ Port sowohl von Mac als auch von Docking Station. Der Anschluss anderer Peripherien ist hier zu überprüfen: Für GLAN: Über diesen Mac-Systemprofil-Hardware-Ethernet-Karten Für USB: Über diesen Mac-Systemprofil-Hardware-USB Für HDMI Bildschirm: Über diesen Mac-Systemprofil-Hardware-Grafik/Bildschirme Frage: Ich verwende Mac OS X und der Audioausgang funktioniert nicht. Antwort: Tonausgangsgerät für Kopfhörer, die an die Docking Station angeschlossen sind, ist einzustellen /zu überprüfen unter: Systemeinstellungen-Ton-Ausgang einzustellen / zu überprüfen – USB Advanced Audio Device auswählen. Der überwiegende Teil von Problemen mit der Docking Station und den angeschlossenen Peripherien kann durch das Trennen des Thunderbolt™ Kabels der Docking Station von Thunderbolt™ Port von Mac und seinem erneuten Anschluss nach etwa 10 Sekunden gelöst werden. Wenn im Lieferumfang ein Zubehör, das auf der Verpackung angegeben ist, fehlt, dann nehmen Sie bitte mit uns Kontakt unter E-Mail info@comdis.cz auf, damit wir Ihnen das fehlende Zubehör zuschicken können. Vergessen Sie bitte nicht, die Lieferadresse anzugeben.FRANÇAIS INTRODUCTION Nous vous remercions pour votre achat d’une station d’accueil i-tec THUNDERBOLT™ 2. La station d’accueil vous permet une connexion simple et très rapide de vos périphériques et accessoires favoris sur votre Mac / ordinateur de bureau (PC), tout en vous assurant une haute et extrême efficacité du rendement. La station d’accueil vous offre deux ports Thunderbolt™ avec un débit de 20 Gb/s. Vous pourrez vous connecter à votre Mac par l’intermédiaire de l’un de deux ports et le second peut être utilisé pour connecter d’autres périphériques compatibles Thunderbolt™, tels que disques ou moniteurs externes. Via l’interface 4K HDMI vous pouvez connecter n’importe quel moniteur ayant une résolution d’affichage d’affichage jusqu’à 4096x2160 pixels. En outre, vous avez à votre disposition trois ports USB 3.0, vous permettant de connecter vos périphériques USB, ainsi que recharger vos téléphones, tablettes tactiles et autres appareils mobiles. Vous disposez également d’un port Gigabit Ethernet vous permettant de vous connectez à l’internet haut débit. L’entrée audio pour microphone séparé et la sortie casque vous permettent de participer à des visio- conférences, mais aussi de regarder et profiter de films ou jeux. Nous vous invitons à une lecture attentive de l’intégralité du manuel " Guide d’instructions et mode d’emploi " avant installation et utilisation de la station d’accueil LEXIQUE interface / port / connecteur / l’entrée / slot – dispositif permettant de connecter physiquement deux appareils. Contrôleur – composant semi-conducteur (Chipset) sur Mac / PC assurant le fonctionnement des ports. Thunderbolt™ 2 / Thunderbolt™ – norme pour l’interface matérielle rapide permettant une connexion rapide de vos périphériques informatiques (moniteurs, disques durs externes, HUBs,...) via un bus d’extension. Thunderbolt™ 2 est rétrocompatible Thunderbolt USB 3.0 / 2.0 – Norme / interface / port USB permettant la connexion de différents périphériques USB. HDMI – Norme pour l’interface vidéo numérique / port utilisé pour la connexion de moniteurs et autres afficheurs graphiques DisplayPort / DockPort Alt mode – Norme pour l’interface vidéo numérique / port avec une résolution plus élevée utilisé pour la connexion de moniteurs et autres afficheurs graphiques. LAN (Local Area Network) – réseau informatique local, aujourd’hui plus connu sous le terme Ethernet et qui sur la station d’accueil atteint un taux de transfert théorique allant jusqu’à 1 Gbit / s – désigné GLAN / RJ 45 Audio – désigné pour l’entrée des accessoires audio (microphone) ou la sortie audio (casque d’écoute / haut-parleurs). SPÉCIFICATIONS 2x Thunderbolt™ 2 (20 Gb/s, l’entrée / sortie bidirectionnelle), rétro compatible avec Thunderbolt™ - le premier port permet de vous connecter à votre Mac et l’autre peut être utilisé pour connecter d’autres périphériques Thunderbolt™ 1x sortie HDMI 1.4b (résolution jusqu’à 4096 x 2160 pixels, compatible HDCP) 1x RJ-45 10/100/1000BASE-T Gigabit Ethernet carte réseau 3x USB 3.0 (5 Gb/s, 1.5A, dont 1x USB selon spécification BC 1.2) 1x sortie stéréo 3.5 mm pour casque d’écoute 1x l’entrée mono 3.5 mm pour microphone 1x l’entrée alimentation (DC 12V / 5A)

EXIGENCES DU SYSTÈME

Système d’exploitation OS X 10.9 ou version plus récente avec interface Thunderbolt™ et firmware et logiciels (software) plus récents.

CONTENU DE L’EMBALLAGE

Station d’accueil i-tec THUNDERBOLT™ 2 Câble Thunderbolt™ (100 cm) Adaptateur d’alimentation secteur - l’entrée : AC 100-240V, 2A 50/60Hz (câble 130 cm); sortie : DC 12V/5A CD avec manuel d’installation / utilisation Installation et démarrage rapide

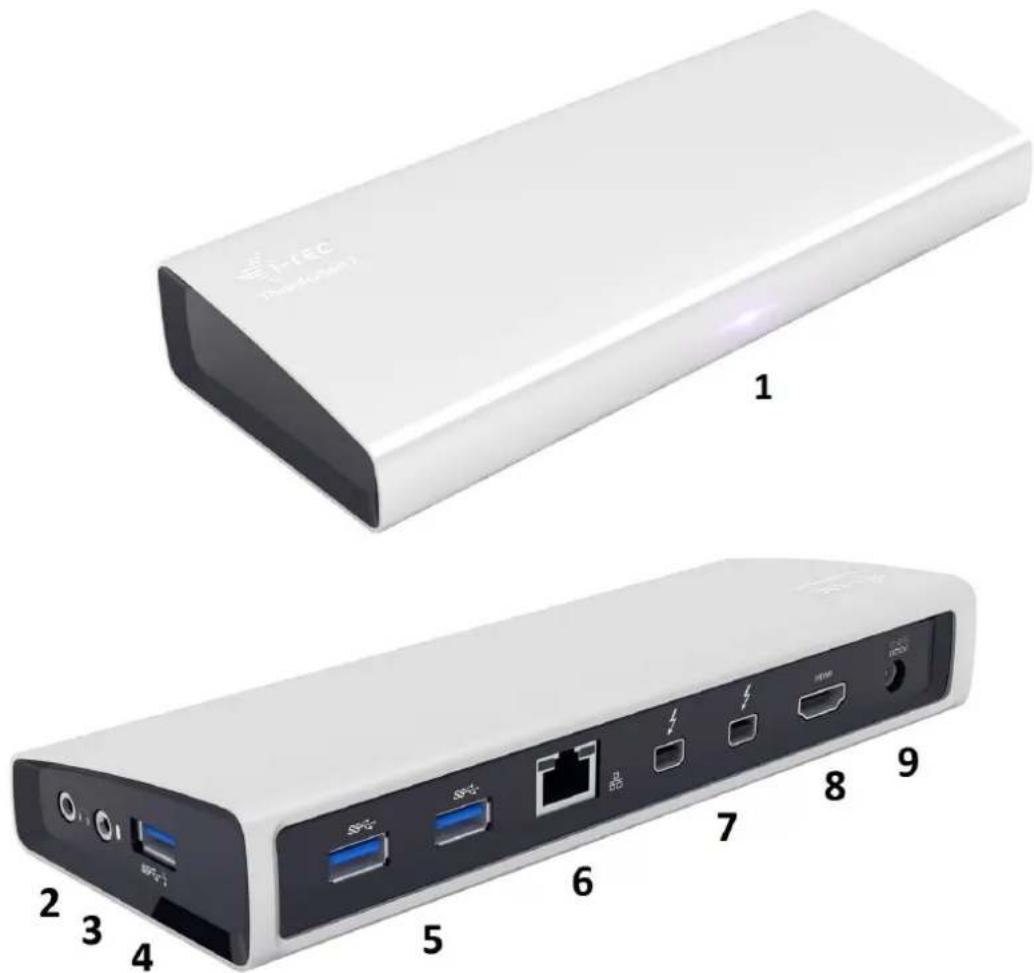

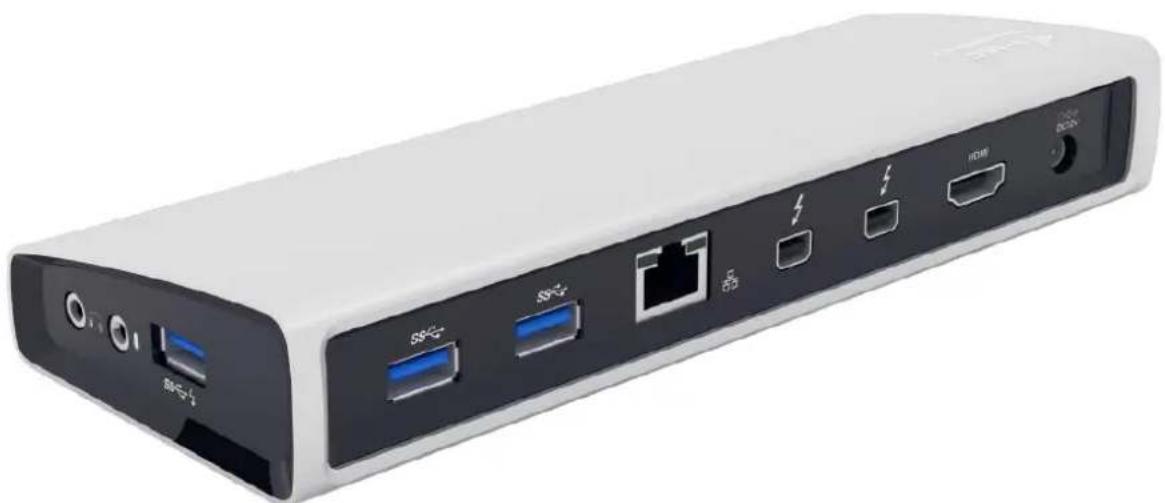

DESCRIPTION DE LA STATION D’ACCUEIL

1. Voyant lumineux LED – s’allume lorsque vous connecter la station d’accueil et l’adaptateur secteur au

secteur AC 110V / 230V

2. 1x sortie audio pour le casque d’écoute / haut-parleurs 2.1

3. 1x l’entrée audio pour le microphone

4. 1x port USB 3.0 type A avec la spécification BC 1.2

5. 2x ports USB 3.0 type A – pour la connexion de périphériques USB à la station d’accueil

6. 1x port Ethernet 10 / 100 / 1000 Mb/s GLAN RJ-45 – pour la connexion à un réseau Ethernet ou un

7. 2x ports Thunderbolt™ 2 – pour la connexion s’occuper de périphériques Thunderbolt™ ( un port pour se

connecter à votre Mac et l’autre pour connecter d’autres périphériques Thunderbolt™)

8. 1x port HDMI – pour connecter un moniteur

9. 1x l’entrée alimentation pour connecter l’adaptateur d’alimentation au secteur AC 110V / 230V

L’AJUSTEMENT DE L’ÉCRAN D’AFFICHAGE Sortie HDMI avec résolution allant jusqu’à 4096 x 2160 pixels à 24 Hz, 3840 x 2160 pixels à 30 Hz et 2560 x 1600 pixels à 60 Hz. Prise en charge de moniteurs lors d’une connexion HDMI et Thunderbolt™ 2 ou lors de l’utilisation de deux écrans d’affichage Thunderbolt™ connectés en série. La résolution de sortie vidéo ainsi que le taux de rafraichissement peuvent être affectés par les performances de votre système Mac. En ce qui concerne le branchement des écrans d’affichage sur le port Thunderbolt™ 2, veuillez trouver plus d’information, s’il vous plaît, sur la page d’Apple ici : https://support.apple.com/en-us/HT204154#18. En cequi concerne le branchement des écrans d’affichage 4K sur le port Thunderbolt™ 2 au Mac, veuillez trouver plus d’information, s’il vous plaît, ici : https://support.apple.com/en-us/HT202856 Veuillez trouver ci-dessous, s’il vous plaît, le tableau des possibilités de connexion de moniteurs au moyen de la station d’accueil Thunderbolt™ directement au Mac avec un port Thunderbolt™ sous OS X : Ordinateur Moniteurs connectés Mac avec carte graphique Intel HD Graphics 3000 intégrée pouvant prendre en charge un moniteur Thunderbolt™ connecté (par exemple Apple Thunderbolt Display 27 pouces) MacBook Air (mi 2011) MacBook Pro (13 pouces, début 2011) et 13 pouces (fin 2011) Mac Mini 2,3 GHz (mi 2011) Mac Mini avec Lion Server (mi 2011) Un moniteur Thunderbolt™ Mac pouvant prendre en charge deux écrans d’affichage Thunderbolt™ (par exemple Apple Thunderbolt Display 27 pouces) MacBook Pro (Retina, 13 pouces, fin 2012 et suivant ) MacBook Pro (Retina, Mi 2012 et suivant ) MacBook Pro (13 pouces, Mi 2012) MacBook Pro (15 pouces a 17 pouces, début 2011 et suivant ) MacBook Air (Mi 2012 et suivant ) iMac (fin 2012) iMac (mi 2011) iMac (mi 2013) iMac (21.5 pouces, Mi 2014) Mac Mini (fin 2012) iMac (Retina 5K, 27-inch, fin 2014) Mac mini (fin 2014) Mac Mini 2.5 GHz (mi 2011) 2x moniteur Thunderbolt™ Mac, pouvant prendre en charge jusqu’à six moniteurs écrans d’affichage Thunderbolt™ connectés (par exemple Apple Thunderbolt Display 27 pouces) Mac Pro (fin 2013) 6x moniteur Thunderbolt™

Les possibilités de connexion pour moniteurs à la station d’accueil i-tec THUNDERBOLT™ 2 varient conformément à ce qui est indiqué dans le tableau ci-dessus. Restriction : connexion maximum de à la station d’accueil. La station d’accueil n’est capable de transmettre les signaux de moniteurs simultanément au du bus Thunderbolt™. Connexion unique d’un moniteur HDMI – Mac (10.10.x et supérieurs) – oui jusqu’à 4K. Connexion unique d’un moniteur DisplayPort (avec Thunderbolt™ 2 avec adaptateur Mini DP) – Mac (10.10.x et supérieurs) – oui jusqu’à 4K. Connexion unique d’un moniteur Thunderbolt™ – Mac (10.10.x et supérieurs) – oui jusqu’à 4K. Le bus Thunderbolt n’est pas capable de transférer les données lors d’une connexion HDMI et DisplayPort simultanée Connexion simultanée d’un moniteur HDMI et Thunderbolt™ – Mac (10.10.x et supérieurs) – oui jusqu’à 4K (voir tableau Mac ci-dessus ). Prise en charge des moniteurs Mac, 4K et Ultra HD TV : MacBook Pro (Retina, fin 2013 et suivant) Mac Pro (fin 2013) iMac (27 pouces, fin 2013 et suivant) Mac mini (fin 2014) MacBook Air (début 2015) Résolution et taux de rafraichissement pour moniteurs 4K et Ultra HD TV via port HDMI intégré Mac : 3840 x 2160 / taux de rafraichissement 30 Hz 4096 x 2160 / taux de rafraichissement 24 Hz (le régime “Miroir” n’est pas fonctionnel)Prise en charge des moniteurs MST ( Multi Stream Transport ) avec un taux de rafraichissement de 60 Hz : MacBook Pro (Retina, 15 pouces, fin 2013 et suivant) MacBook Pro (Retina, 13 pouces, début 2015) Mac Pro (fin 2013) iMac (Retina 5K, 27-inch, fin 2014) INSTALLATION DU MATÉRIEL - ( CONNEXION ) DE LA STATION D’ACCUEIL POUR MAC

1. Mettre votre Mac sous tension.

2. Brancher l’adaptateur d’alimentation à la station d’accueil puis le connecter au secteur 110V / 230V.

3. Brancher le câble Thunderbolt™ sur le port Thunderbolt™ situé sur le panneau arrière de la station

4. Brancher le câble Thunderbolt™ sur un port Thunderbolt™ libre sur votre Mac.

5. Installation automatique de la station d’accueil ainsi que des ports.

6. Une fois l’installation achevée, nous recommandons d’éteindre / allumer votre Mac.

Installation automatique des pilotes sous système d’exploitation Mac OS X. La majeure partie des problèmes de connexion entre la station d’accueil et les périphériques connectés peuvent être résolus en débranchant puis rebranchant, après environ 10 sec, le câble Thunderbolt™, reliant le port de la station d’accueil au port Thunderbolt™de votre Mac. CHARGEMENT La station d’accueil prend en charge les appareils mobiles connectés USB tels que les smartphones, lecteurs d’e-livres, lecteurs multimédias, navigateurs et tablettes tactiles. Il suffit, au moyen du câble d’origine, de connecter les appareils au port USB de la station d’accueil. AUDIO Définir l’entrée pour les périphériques de sortie audio pour le casque audio connecté à une station d’accueil et d’ajuster les paramètre ici : Préférences – système audio-réglages pour définir USB Advanced Audio Device). Définir l’entrée pour les périphériques de sortie moniteurs et casque audio simultanés dans Ouvrir – Applications – Utility – réglage audio MIDI app.– cliquer sur « + » en bas à gauche – Créer un dispositif avec plusieurs sorties et sélectionner " équipement avec plusieurs sorties " et sélectionner " Dispositif avec plusieurs sorties " parmi les options disponibles ) En ce qui concerne le dispositif d’entrée audio pour le microphone branché sur la station d’accueil, il est nécessaire de l’ajuster / vérifier ici : Présélections du système – Son – L’entrée – il faut ajuster USB Advanced Audio Device (Sortie – nastavit USB Advanced Audio Device).
