Type de produit	Thermostat
Marque	Niko
Modèle	55013060
Dimensions (écran)	45 x 45 x 32 mm (H x L x P)
Profondeur d'encastrement	20 mm
Poids (estimé)	0.1 kg
Alimentation	26 Vdc (TBTS)
Température ambiante	5 - 40°C
Écran	Couleur éclairé
Fonctions principales	Commande de chauffage/refroidissement, programmation hebdomadaire (3 programmes), 5 niveaux de température (JOUR, NUIT, ÉCO, FRAIS, ÉTEINT), calibrage, réglage date/heure
Précision de réglage	0.5°C
Normes de conformité	IEC60730-2-9, EN 50491-5-2, EN 50491-2, EN 50090-2-3
Degré de protection	IP20
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Très basse tension de sécurité (TBTS), protégé contre les courts-circuits
Informations générales	Thermostat pour systèmes de chauffage et refroidissement, compatible avec l'installation Niko Home Control

FOIRE AUX QUESTIONS - 55013060 Niko

Comment installer le thermostat Niko 55013060 ?

Raccordez le thermostat au câble bus à deux fils via le connecteur à broches double marqué BB. Vissez le pont sur une boîte d'encastrement standard. Utilisez un pont avec griffes (Belgique) ou vis (France). Terminez avec une plaque de recouvrement Niko Pure, Intense ou Original.

Pourquoi l'écran de mon thermostat reste-t-il éteint ?

L'écran est en veille par défaut pour économiser l'énergie. Effleurez simplement une touche pour l'éclairer. Si rien ne se produit, vérifiez l'alimentation 26 Vdc.

Comment accéder au menu principal du thermostat ?

Appuyez longuement sur la touche « C » (Confirmer/Menu) jusqu'à ce que le menu apparaisse. Utilisez les touches de navigation haut/bas pour parcourir les options.

Comment régler la température souhaitée pour un niveau fixe ?

Depuis le menu, sélectionnez PROG puis un niveau de température (JOUR, NUIT, etc.). Appuyez sur « C », puis réglez la température avec les touches de navigation. Confirmez avec « C ». Les valeurs par défaut sont : JOUR 21°C, NUIT 16°C, ÉCO 18°C, FRAIS 24°C, ÉTEINT 7°C.

Comment modifier un programme hebdomadaire de chauffage ?

Dans le menu PROG, sélectionnez le programme à modifier (PROG1, PROG2, PROG3). Appuyez sur « C » pour voir les programmes journaliers. Choisissez semaine ou week-end, puis modifiez les créneaux horaires et les niveaux de température. Utilisez « retard » pour valider.

Comment calibrer le thermostat si la température affichée est incorrecte ?

Attendez que l'installation fonctionne depuis au moins deux heures. Mesurez la température ambiante avec un thermomètre. Dans le menu, sélectionnez CALIBRAGE, puis ajustez la valeur affichée avec les touches de navigation jusqu'à correspondre à la mesure. Confirmez avec « C ». L'ajustement max est de ±6°C.

Où installer le thermostat pour une mesure précise ?

Installez-le à l'abri de la lumière directe du soleil, loin des murs extérieurs, des sources de chaleur (radiateurs, TV) et des rideaux. Évitez les courants d'air derrière le thermostat en bouchant les trous de la boîte d'encastrement avec de la mousse PU.

Comment régler la date et l'heure sur le thermostat ?

Dans le menu, sélectionnez DATE. Appuyez sur « C » pour modifier l'année, le mois, le jour, l'heure et les minutes. Utilisez les touches de navigation pour ajuster chaque valeur, puis confirmez avec « C ». Naviguez jusqu'à « retard » pour sauvegarder.

Que signifient les niveaux de température FRAIS et ÉTEINT ?

FRAIS est utilisé pour le refroidissement, avec une température par défaut de 24°C. ÉTEINT correspond à la protection antigel à 7°C, maintenant une température minimale pour éviter le gel.

Le thermostat est-il compatible avec tous les systèmes de chauffage ?

Le thermostat fonctionne avec un module de chauffage ou de refroidissement compatible Niko Home Control. Il commande le chauffage par le sol, radiateurs, unités de chauffage ou installations de refroidissement. Vérifiez la compatibilité avec votre système.

MODE D'EMPLOI 55013060 Niko

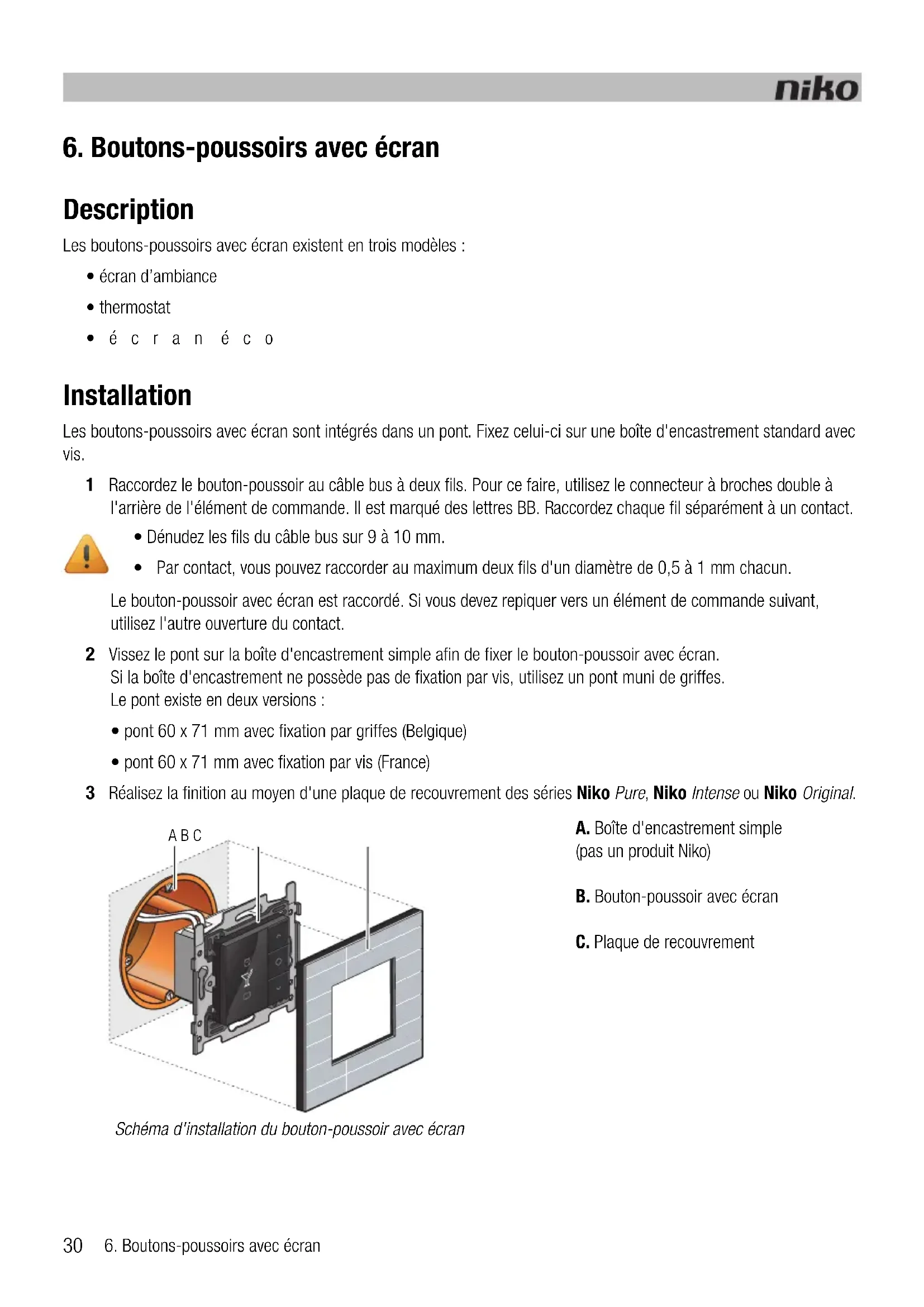

6. Boutons-poussoirs avec écran

Description

Les boutons-poussoirs avec écran existent en trois modèles :

• écran d'ambiance
• thermostat
  écranéco

Installation

Les boutons-poussoirs avec écran sont intégrés dans un pont. Fixez celui-ci sur une boîte d'encastrement standard avec vis.

1 Raccordez le bouton-poussoir au cable bus à deux fils. Pour ce faire, utilisez le connecteur à broches double à l'arrête de l'objet de commande. Il est marqué des lettres BB. Raccordez chaque fil séparément à un contact.

• Denudez les fils du cable bus sur 9 à 10 mm.
• Par contact, vous pouvez racorder au maximum deux fils d'un diamètre de 0,5 à 1 mm chacun.

Le bouton-poussoir avec écran est raccordé. Si vous devez repiquer vers un élément de commande suivant, utilisez l'autre ouverture du contact.

2 Vissez le pont sur la boite d'encastrement simple afin de fixer le bouton-poussoir avec écran. Si la boite d'encastrement ne possède pas de fixation par vis, utilisez un pont muni de griffes. Le pont existe en deux versions :

• pont 60 x 71 mm avec fixation par griffes (Belgique)
• pont 60 x 71 mm avec fixation par vis (France)

3 Realisez la finition au moyen d'une plaque de recouvrement des séries Niko Pure, Niko Intense ou Niko Original.

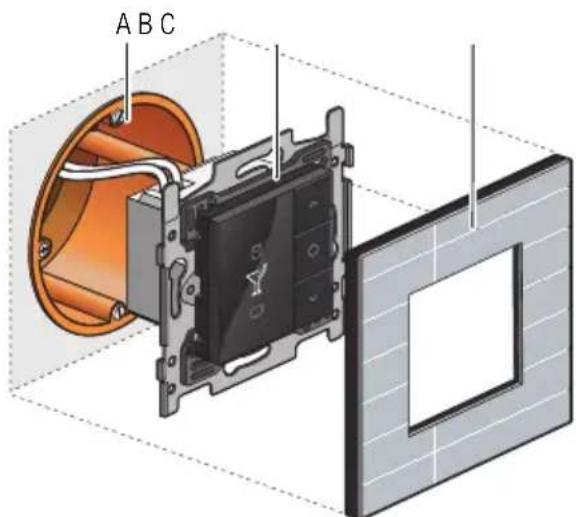

Scheme d'installation du bouton-poussoir avec écran

A. Boîte d'encastrement simple (pas un produit Niko)
B. Bouton-poussoir avec écran
C. Plaque de recouvrement

6.1. Écran d'ambiance

Description

L'écran d'ambiance permet à l'occupant de la maison d'activer une des ambiances préprogrammées. Une ambiance est une combinaison de réglages de l'éclairage, des volets, des stores, etc.

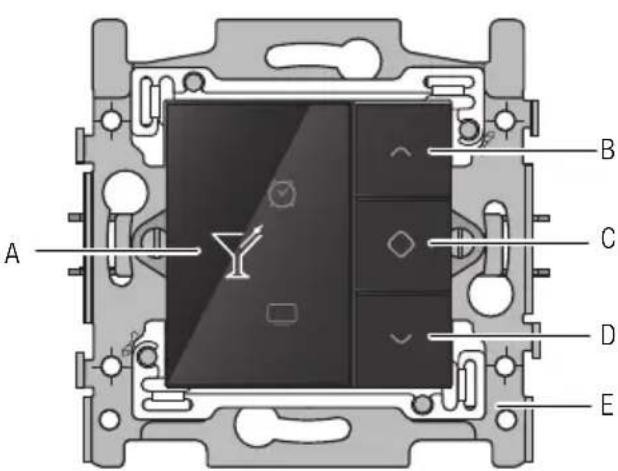

Aperçu

550-13040

A. Écran
B. Touche de navigation (haut)
C. Activer
D. Touche de navigation (bas)
E. Pont

Fonctionnement

Les ambiances sont paramétrées lors de la programmation de l'installation. Le logiciel contient 20 pictogrammes parmi lesquels huit peuvent être selectionnés. Une ou plusieurs actions sont associées à ces huit pictogrammes afin de créé l'ambiance voulue.

Pour activer une ambiance :

1 Effleurez une touche afin d'éclairer l'écran. Par défaut, l'écran est en veille afin d'économiser l'énergie.
2 Appuyez sur les touches de navigation jusqu'à ce que le pictogramme correspondant à l'ambiance souhaitee apparaisse.
3 Appuyez sur la touche « C »

Le pictogramme prend une couleur orange. Il conserve cette couleur tant que I'ambiance est activée.

Les ambiances peuvent également être activées par des capteurs intégrés dans l'installation Niko Home Control.

Procedez à ce paramétrage pendant la programmation.

Installation

Cf. Installation à l'âge 30.

Données techniques

• écran couleur éclaire
• tension de repos : 26 Vdc (TBTS, très BASSE tension de sécurité)
• température ambiente: 0 - 50°C
• dimensions de l'écran: 45 x 45 x 32 mm (H x L x P)
• profondeur d'encastrement : 20 mm

6.2. Thermostat

Description

Le thermostat vous permet de commander le chauffage ou le refroidissement dans différentes zones ou pieces. Il agit en interaction avec un module de chauffage ou de refroidissement. Cf. Module de chauffage ou de refroidissement à lape 103

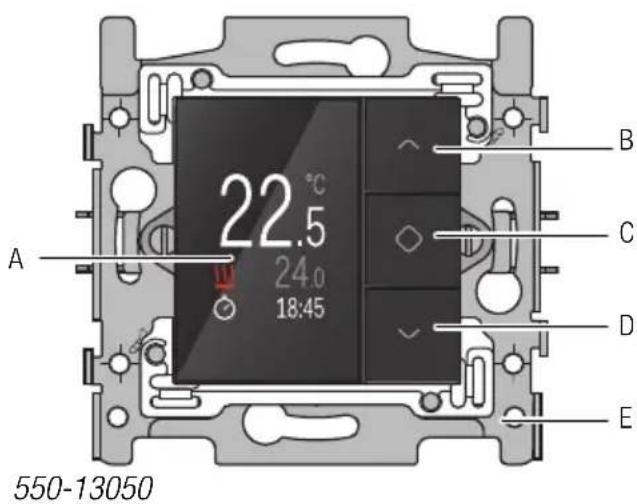

Aperçu

A. Écran
B. Augmenter la valeur ou touche de navigation (haut)
C. Confirmer/Menu
D. Diminuer la valeur ou touche de navigation (bas)
E. Pont

Fonctionnement

Vouss pouvez programmerme chaque thermostat séparation. Vouss pouze chooses parmi trois programmes hebdomadaires : deux pour chauffer et un pour refroidir. En outre, cinq niveaux de température fixes sont définis (JOUR, NUIT, ÉCO, FRAIS et ÉTEINT). Vouss pouze utilise les réglages préprogrammés ou en définir de nouveaux vous-même.

Pour sélectionner un programme hebdomadaire ou un niveau de température préprogrammé :

1 Effleurez une touche afin d'éclairer l'écran. Par défaut, l'écran est en veille afin d'économiser l'énergie.

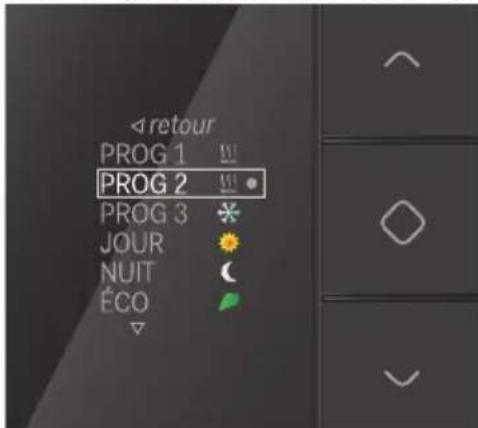

2 Appuyez plus longtemps sur la touche « C » pour appeler le menu. L'écran suivant apparait :

3 Naviguez jusqu'au programme hebdomadaire ou niveau de température de votrechoix, puis appuyez sur la touche « C ».

Lors de la livraison, les niveaux de température fixes sont préprogrammés comme suit :

JOUR 21°C
NUIT 16°C
ÉCO 18°C
FRAIS 24°C
ÉTEINT 7°C

Lors de la livraison, les programmes hebdomadaires sont préprogrammés comme suit :

PROG1 Semaine :
	06:00 => 08:00 JOUR
	08:00 => 16:00 NUIT
	16:00 => 18:00 ÉCO
	18:00 => 22:00 JOUR
	22:00 => 06:00 NUIT
	Week-end :
	08:00 => 22:00 JOUR
	22:00 => 08:00 NUIT
PROG2 Semaine :
	08:00 => 22:00 JOUR
	22:00 => 08:00 NUIT
	Week-end :
	08:00 => 22:00 JOUR
	22:00 => 08:00 NUIT
PROG3 Semaine :
	16:00 => 19:00 FRAIS
	19:00 => 16:00 ÉTEINT
	Week-end :
	10:00 => 19:00 FRAIS
	19:00 => 10:00 ÉTEINT

L'habitant peut modifier ces réglages s'il ne correspondant pas à ses souhaits.

Modification des réglages préprogrammés

Pour modifier un réglage préprogramme :

1 Effleurez une touche afin d'éclairer l'écran. Par défaut, l'écran est en veille afin d'économiser l'énergie.
2 Continuez d'appuyer sur la touche « C » jusqu'à ce que l'écran suivant apparaise :

3 Assurez-vous que PROG est selectionné, puis appuyez sur la touche « C ». L'écran suivant apparait :

Vouss pouvez a present selectionner un programme hebdomadaire ou un niveau de tempereature afin de le modifier.

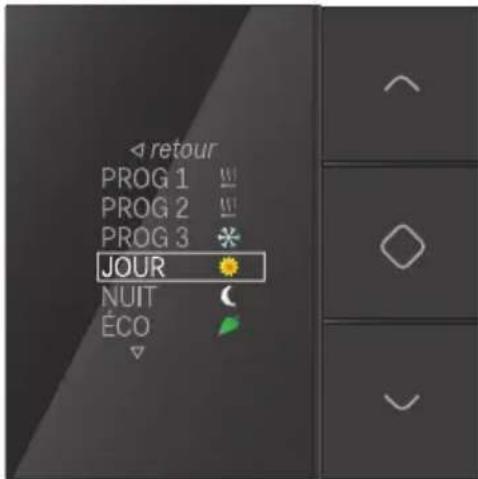

Modification d'un niveau de température fixe

Pour modifier un niveau de température fixe :

1 Naviguez jusqu'au niveau de température souhaïte.

2 Appuyez sur la touche « C ». L'écran suivant apparait :

3 À l'aide des touches de navigation, réglez la température voulue. Appuyez sur la touche « C ». La température voulue est réglée. Vous revenez à l'écran précédent.

Modification d'un programme hebdomadaire

Les programmes hebdomadaires se compose d'un ou de plusieurs programmes journaliers. Vous pouvez les modifier ou les creer individuellement.

Pour sélectionn un programme journalier :

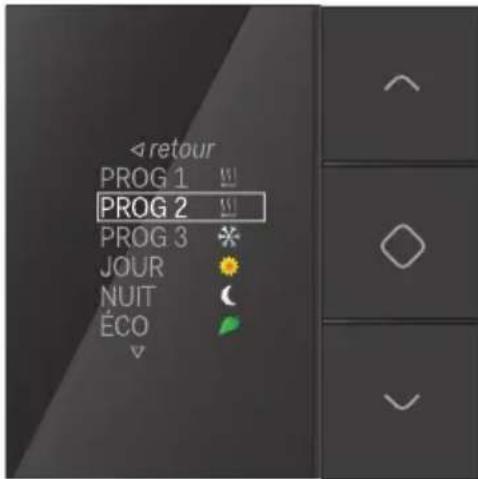

1 Naviguez jusqu'au programme hebdomadaire que vous souhaitez modifier.

2 Appuyez sur la touche « C ». L'écran suivant apparait :

Sur cet écran, la série supérieure de points représenté la semaine, tandis que la série inférieure représenté le week-end.

3 Si vous souhaitez modifier un programme journalier existant, selectionnez la semaine ou le week-end. Si vous souhaitez ajouter un nouveau programme journalier, selectionnez ajouter.

4 Appuyez sur la touche « C »

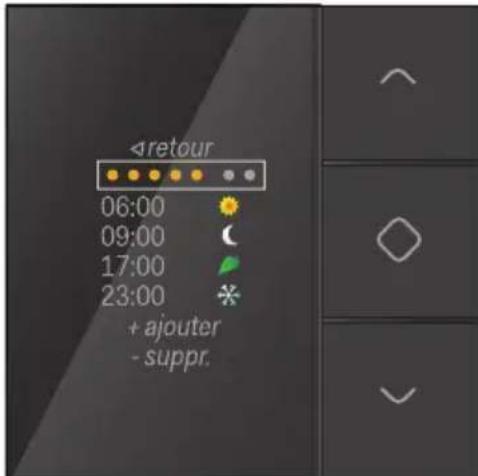

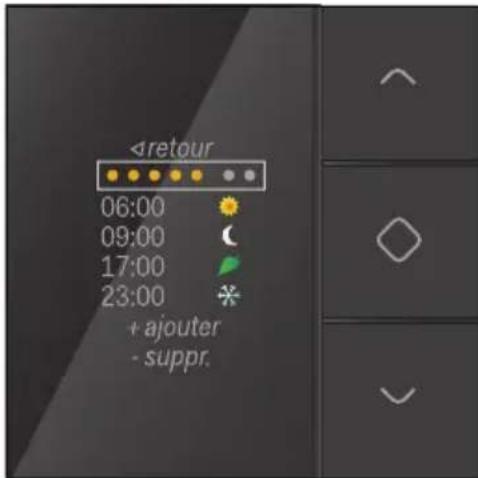

Le programme journalier apparait :

Vouss pouvez a present modifier le programme journalier, ajouter de nouveaux réglages de l'heure et de la température et supprimer des réglages existants.

Pour modifier un programme journalier :

1 Sélectionnez la semaine ou le week-end, puis appuyez sur la touche « C ». L'écran suivant apparait :

2 Passez en revue la semaine ou le week-end à l'aide des touches de navigation. Appuyez sur la touche « C » pour activer ou désactiver certains jours.
3 Naviguez jusqu'à l'indication retard, puis appuyez sur la touche « C ». L'écran suivant apparait :

4 Sélectionnez un réglage de l'heure et de la température que vous souhaitez modifier, puis appuyez sur la touche « C ». L'écran suivant apparait :

5 Reglez l'heure. Pour ce faire, utilisez les touches de navigation. Lorsque vous avez terminé, appuyez sur la touche « C »
6 Sélectionnez le niveau de température souhaïte, puis appuyez sur la touche « C ». L'écran suivant apparait :

Si vous ne sélectionnez pas de niveau de température, ÉTEINT est sélectionné automatiquement.

Le niveau de température youlu est régèle. Vous revenez à l'écran précédent.

7 Sélectionnez retard jusqu'à ce que l'écran suivant apparaisse :

8 Repetez les etapes 4 a 7 pour chaque réglage de l'heure et de la température que vous souhaitez modifier ou créé.

Réglage de la date et de l'heure

• Si vous modifiez la date et l'heure par l'intérimédiaire du thermostat, vous les modifiez dans toute l'installation Niko Home Control.
• Vous pouvez également modifier la date et l'heure en passant par le logiciel de programmation ou le logiciel de l'utilisateur.

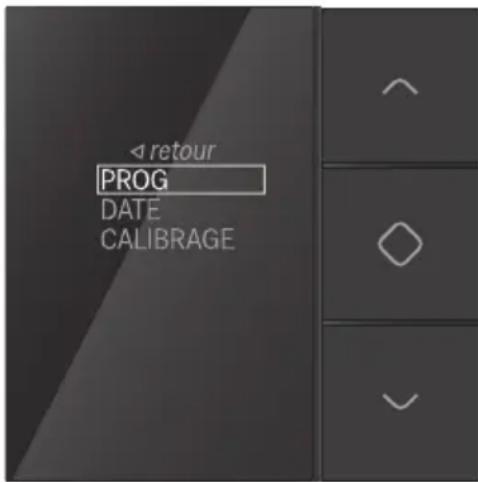

1 Sélectionnez DATE à l'écran suiv :

2 Appuyez sur la touche « C »

Vou puez a present modifier les reglages de I'année, du mois, du jour, de l'heure et des minutes.

3 Sélectionné le réglage que vous souhaitez modifier, puis appuyez sur la touche « C »
4 Modifiez la valeur à l'aide des touches de navigation, puis appuyez sur la touche « C ».
5 Naviguez jusqu'à l'indication retard, puis appuyez sur la touche « C ».

Calibrage du thermostat

S'il existe une différence entre la température indiquée par le thermostat et la température réelle, vous devez calibrer le thermostat.

• Vous ne pouvez calibrer le thermostat que si l'installation est en service depuis au moins deux heures.
  Après ce décai, l'affichage de la température est stabilisé.
• Ne calibrez pas le thermostat si la température ambiente est extréme.

1 Mesurez la température au centre de la pièce, à l'aide d'un thermomètre.
2 Sélectionnez CALIBRAGE à l'écran suivant :

3 Appuyez sur la touche « C »
4 Appuyez sur les touches de navigation jusqu'à ce que la température affichée corresponde à la température mesurée. Appuyez sur la touche « C »

Vous pouvez augmenter ou diminuer la température affichée de six degrés au maximum.

5 Naviguez jusqu'à l'indication retard, puis appuyez sur la touche « C »

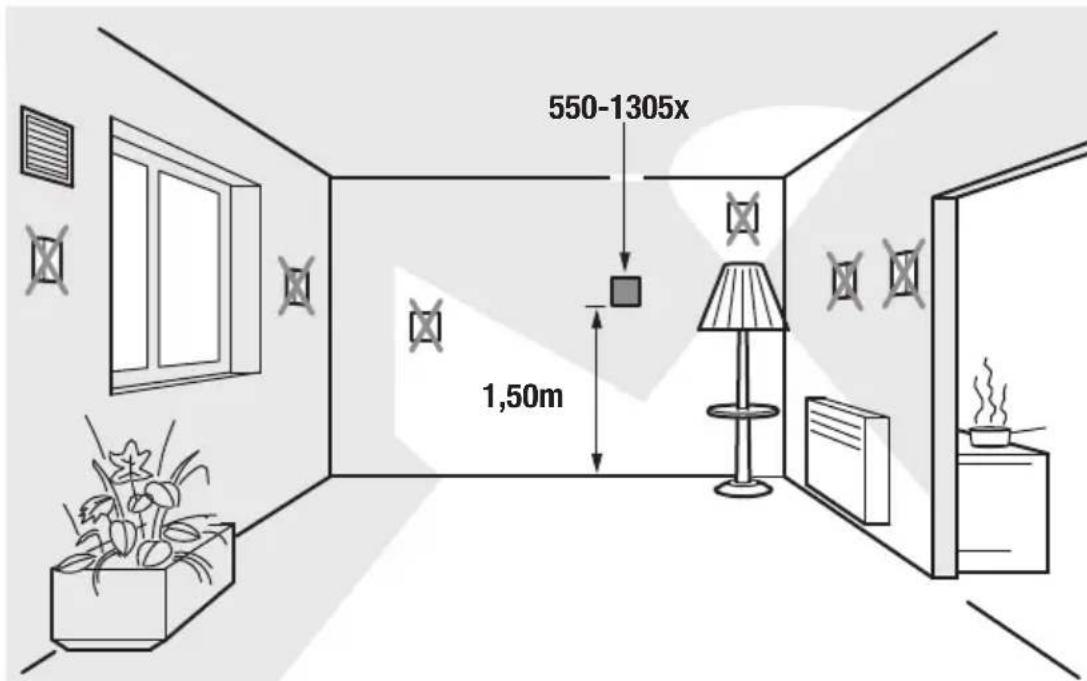

Installation

Voues pouvez installer le thermostat dans toute piece ou se trouve un chauffage par le sol, un radiateur, une unite de chauffage ou une installation de refroidissement. Le thermostat commande le chauffage ou le refroidissement de la piece ou il est instalé.

Le thermostat ne fonctionne correctement que si la températe ambiente peut être mesuree correctement. Dans la mesure du possible, eliminez tous les éléments qui peuvent gérer cette mesure.

Installes le thermostat :

• à l'abri de la lumière directe du soleil.
• pas sur un mur en contact direct avec l'air extérieur.
• pas à proximé immediate d'une source de chaleur (poèle, radiateur, etc.) ni d'un apparéil électrique susceptible de dégager de la chaleur (televiseur, ordinateur, etc.).
• pas derrière un rideau.

Évitez toute circulation d'air derrière le thermostat. Si nécessaire, bouche les trous de la boîte d'encastrement ou de la goulotte du cable bus à l'aide de mousse PU.

Cf. Installation à l'âge 30.

Données techniques

• écran couleur éclaire
• tension de repos : 26 Vdc (TBTS, très BASSE tension de sécurité)
• température ambiente : 5 - 40°C
• dimensions de l'écran: 45 x 45 x 32 mm (H x L x P)
• profondeur d'encastrement : 20 mm
• programmation journalière/hebdomadaire
• 5 niveaux de température : jour, nuit, éco, étéint (antigel) et frais
• précision de réglage: 0,5^
• conforme aux normes IEC60730-2-9, EN 50491-5-2, EN 50491-2 et EN 50090-2-3
• degré de protection : IP20

6.3. Écran éco

Description

L'écran éco permet à l'habitant de contrôle sa consommation d'énergie et d'eau ainsi que, eventuellement, sa production d'énergie. En outre, il peut activer la fonction éco ou la simulation de présence sur cet écran.

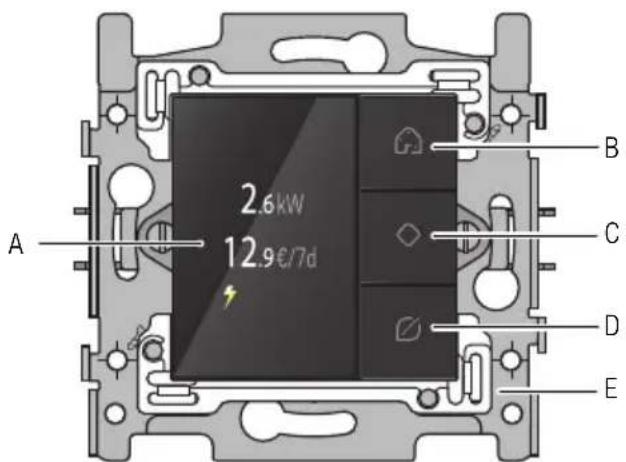

Aperçu

550-13080

A. Écran
B. Touche de simulation de présence
C. Confirmer/Menu/Parcourir les écrans
D. Touche éco
E. Pont

Fonctionnement

Informations relatives à la consommation

L'écran éco fournit des informations sur la consommation d'eau, de gaz et d'électricité ainsi que sur la production d'électricité. Cf. Modules de mesure de l'électricité à la page 58. Les informations disponibles dépendent des modules de mesure que vous installez. Le module de mesure de l'électricité mesure la consommation ou la production d'électricité. Le compteur d'impulsions permet de déterminer la consommation d'eau, de gaz et d'électricité.

La consommation d'électricité actuelle est affichée en W ou kW. La consommation d'eau et de gaz est affichée en m³. En dessous, la consommation hebdomadaire est exprimée en EUR ou GBP.

Pour voir les tarifs :

1 Effleurez une touche afin d'éclairer l'écran. Par défaut, l'écran est en veille afin d'économiser l'énergie.
2 Appuyez plus longtemps sur la touche « C » pour appeler le menu.

L'écran suivant apparait :

3 Appuyez sur la touche « C » pour sélectionner TARIFS.

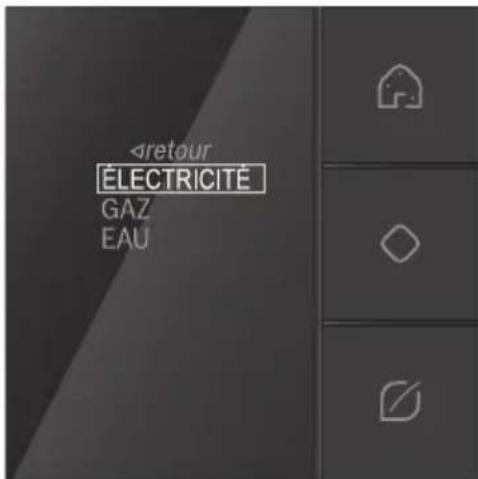

L'écran suivant apparait :

4 Sélectionnez ÉLECTRICITE, GAZ ou EAU, puis appuyez sur la touche « C »

Le tarif sélectionné apparait. Vous pouvez le modifier ici.

5 Naviguez jusqu'à l'indication retard, puis appuyez sur la touche « C »

Fonction éco

La fonction éco comprend l'ensemble des lampes et des circuits commutes que l'habitant souhaite désactiver lorsqu'il n'est pas chez lui. Lors de la programmation de l'installation, déterminez les sorties que vous intégrez dans cette fonction.

Pour activer la fonction éco, appuyez sur la touche éco. La consommation diminue immédiatement.

Simulation de presence

La simulation de présence fait en sorte que l'éclairage soit allumé à certains moments. La présence de l'habitant est ainsi simulée. Durant la programmation de l'installation, vous déterminez les sources lumineuses qui sont intégrées dans la simulation de présence ainsi que le moment et la durée où elles sont allumées.

Pour activer la simulation de presence, appuyez sur la touche de simulation de presence.

Installation

Installes l'écran éco :

• à l'abri de la lumière directe du soleil.
• à l'endetroit où l'habitant quitte son domicile.

Cf. Installation à l'âge 30.

Données techniques

• écran couleur éclaire
• tension de repos : 26 Vdc (TBTS, très BASSE tension de sécurité)
• température ambiente : 5 - 45°C
• dimensions de l'écran: 45 x 45 x 32 mm (H x L x P)
• profondeur d'encastrement : 20 mm
  consommation hebdomadaire en EUR ou GBP
• conforme aux normes IEC60730-2-9, EN 50491-5-2, EN 50491-2 et EN 50090-2-3
