GEBRUIKSAANWIJZING 55013060 Niko

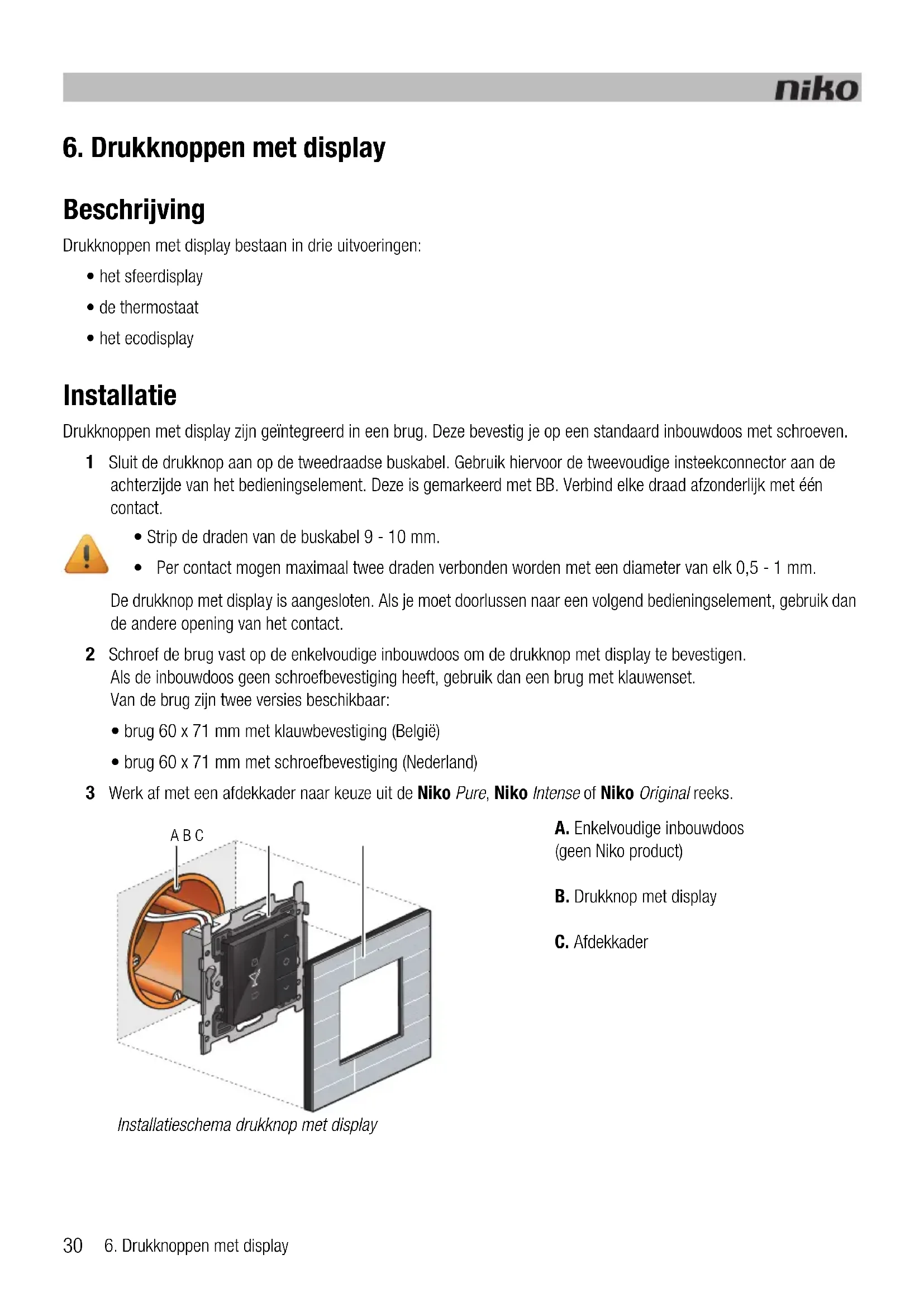

6. Drukknoppen met display

6. Drukknoppen met display

Beschrijving Drukknoppen met display bestaan in drie uitvoeringen:

• het ecodisplay Installatie Drukknoppen met display zijn geïntegreerd in een brug. Deze bevestig je op een standaard inbouwdoos met schroeven. 1 Sluit de drukknop aan op de tweedraadse buskabel. Gebruik hiervoor de tweevoudige insteekconnector aan de achterzijde van het bedieningselement. Deze is gemarkeerd met BB. Verbind elke draad afzonderlijk met één contact. De drukknop met display is aangesloten. Als je moet doorlussen naar een volgend bedieningselement, gebruik dan de andere opening van het contact. 2 Schroef de brug vast op de enkelvoudige inbouwdoos om de drukknop met display te bevestigen. Als de inbouwdoos geen schroefbevestiging heeft, gebruik dan een brug met klauwenset. Van de brug zijn twee versies beschikbaar:

• brug 60 x 71 mm met klauwbevestiging (België)

• brug 60 x 71 mm met schroefbevestiging (Nederland) 3 Werk af met een afdekkader naar keuze uit de Niko Pure, Niko Intense of Niko Original reeks.

• Strip de draden van de buskabel 9 - 10 mm.

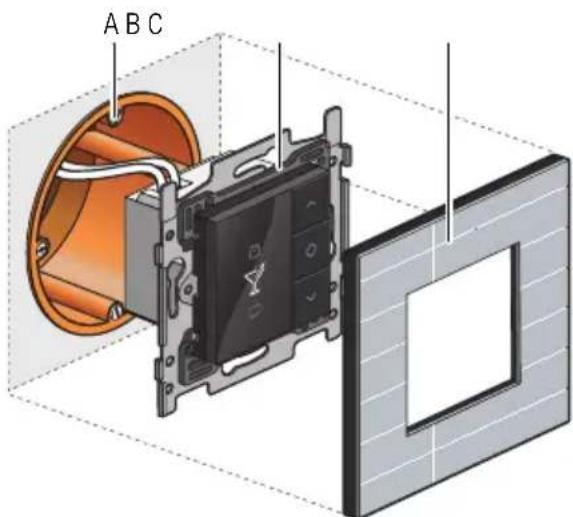

• Per contact mogen maximaal twee draden verbonden worden met een diameter van elk 0,5 - 1 mm. Installatieschema drukknop met display A. Enkelvoudige inbouwdoos (geen Niko product) B. Drukknop met display C. Afdekkader A B C6. Drukknoppen met display

6.1. Sfeerdisplay Beschrijving Met het sfeerdisplay roept de bewoner één van de voorgeprogrammeerde sferen op. Een sfeer is een combinatie van instellingen voor verlichting, rolluiken, zonwering, etc. Overzicht Werking Sferen worden ingesteld bij het programmeren van de installatie. De software bevat 20 pictogrammen waaruit er maximaal acht gekozen worden. Aan deze acht pictogrammen worden één of meerdere acties gekoppeld om de gewenste sfeer te creëren. Om een sfeer te activeren: 1 Raak één van de toetsen aan om het display te doen oplichten. Standaard is het display verduisterd om energie te sparen. 2 Druk op de navigatietoetsen tot het pictogram voor de gewenste sfeer verschijnt. 3 Druk op toets "C". Het pictogram wordt amberkleurig. Het blijft amberkleurig zolang de sfeer geactiveerd is. Installatie Zie Installatie op pagina 30. 550-13040 A. Display B. Navigatietoets (op) C. Activeren D. Navigatietoets (neer) E. Brug Sferen kun je ook activeren door sensoren die in de Niko Home Control installatie geïntegreerd zijn. Dit stel je in tijdens de programmering.

6. Drukknoppen met display

• rustspanning: 26 Vdc (ZLVS, zeer lage veiligheidsspanning)

• omgevingstemperatuur: 0 - 50°C

• afmetingen van het display: 45 x 45 x 32 mm (HxBxD)

• inbouwdiepte: 20 mm6. Drukknoppen met display

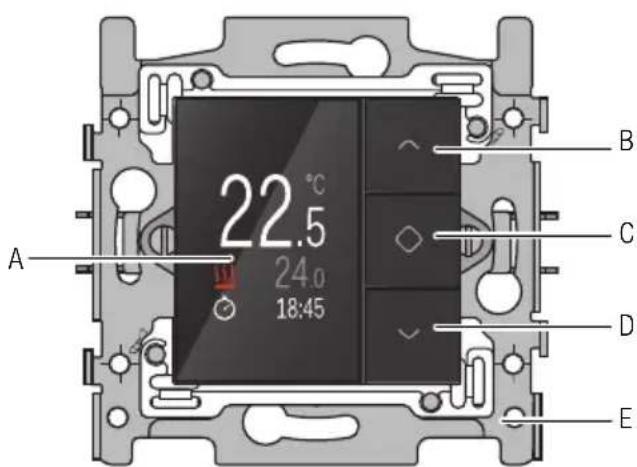

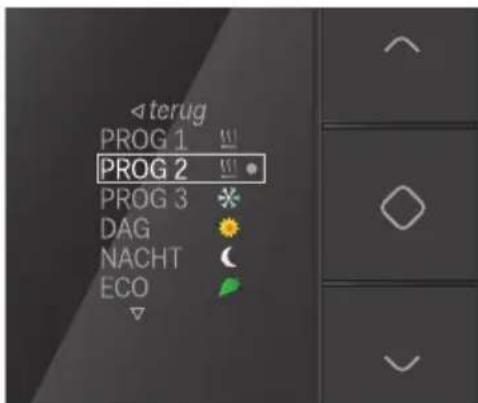

6.2. Thermostaat Beschrijving Met de thermostaat stuur je de verwarming of koeling in verschillende zones of kamers. De thermostaat werkt samen met een verwarmings- of koelingsmodule. Zie Verwarmings- of koelingsmodule op pagina 103 Overzicht Werking Je kunt elke thermostaat afzonderlijk programmeren. Er is keuze uit drie weekprogramma’s: twee voor verwarmen en één voor koelen. Daarnaast zijn er vijf vast ingestelde temperatuurniveaus (DAG, NACHT, ECO, KOEL en UIT). Je kunt hiervoor de voorgeprogrammeerde instellingen gebruiken of zelf nieuwe instellingen ingeven. Om een voorgeprogrammeerd weekprogramma of temperatuurniveau te selecteren: 1 Raak één van de toetsen aan om het display te doen oplichten. Standaard is het display verduisterd om energie te sparen. 2 Druk lang op toets "C" om het menu op te roepen. Volgend scherm verschijnt: 3 Navigeer naar het gewenste weekprogramma of temperatuurniveau en druk op toets "C". 550-13050 A. Display B. Waarde verhogen of navigatietoets (op) C. Bevestigen/Menu D. Waarde verlagen of navigatietoets (neer) E. Brug

6. Drukknoppen met display

Bij levering zijn de vaste temperatuurniveaus als volgt voorgeprogrammeerd: Bij levering zijn de weekprogramma’s als volgt voorgeprogrammeerd: De bewoner kan deze instellingen wijzigen als ze niet overeenkomen met zijn voorkeur. DAG 21°C NACHT 16°C ECO 18°C KOEL 24°C UIT 7°C PROG1 Weekdag 06:00 => 08:00 DAG 08:00 => 16:00 NACHT 16:00 => 18:00 ECO 18:00 => 22:00 DAG 22:00 => 06:00 NACHT Weekend: 08:00 => 22:00 DAG 22:00 => 08:00 NACHT PROG2 Weekdag: 08:00 => 22:00 DAG 22:00 => 08:00 NACHT Weekend: 08:00 => 22:00 DAG 22:00 => 08:00 NACHT PROG3 Weekdag: 16:00 => 19:00 KOEL 19:00 => 16:00 UIT Weekend: 10:00 => 19:00 KOEL 19:00 => 10:00 UIT6. Drukknoppen met display

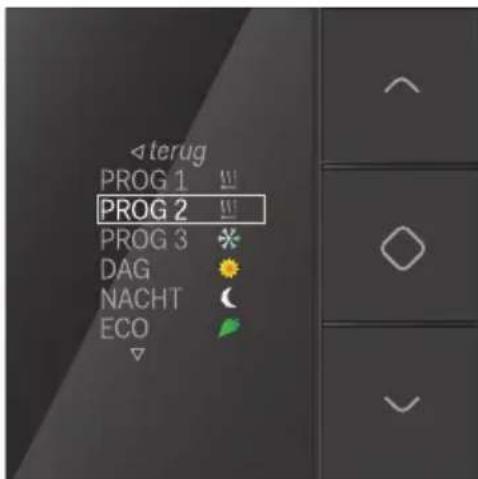

Voorgeprogrammeerde instellingen wijzigen Om een voorgeprogrammeerde instelling te wijzigen: 1 Raak één van de toetsen aan om het display te doen oplichten. Standaard is het display verduisterd om energie te sparen. 2 Houd toets "C" ingedrukt tot volgend scherm verschijnt: 3 Kijk of PROG geselecteerd is en druk op toets "C". Volgend scherm verschijnt: Nu kun je een weekprogramma of een temperatuurniveau selecteren om dit te wijzigen.36

6. Drukknoppen met display

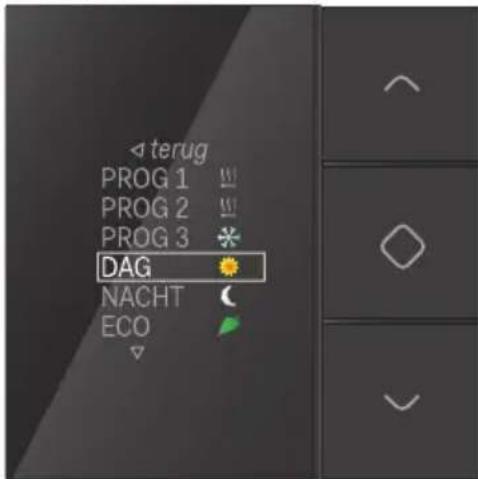

Een vast temperatuurniveau wijzigen Om een vast temperatuurniveau te wijzigen: 1 Navigeer naar het gewenste temperatuurniveau. 2 Druk op toets "C". Volgend scherm verschijnt: 3 Stel de gewenste temperatuur in met de navigatietoetsen. Druk op toets "C". De gewenste temperatuur is ingesteld en je keert terug naar het vorige scherm.6. Drukknoppen met display

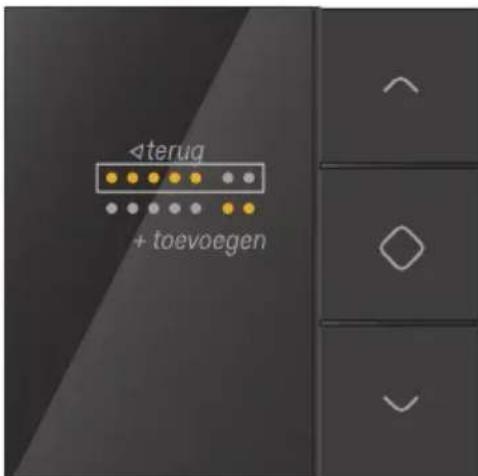

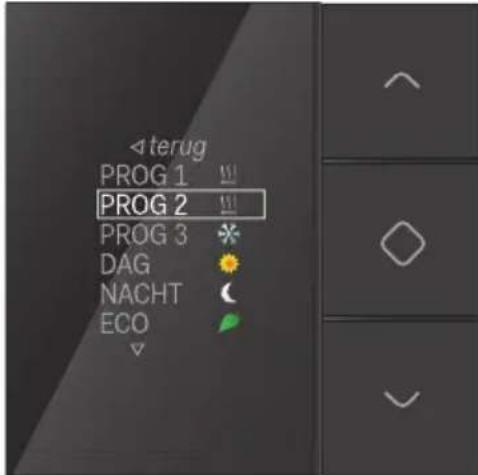

Een weekprogramma wijzigen Weekprogramma’s bestaan uit één of meerdere dagprogramma’s. Deze kun je afzonderlijk wijzigen of aanmaken. Om een dagprogramma te selecteren: 1 Navigeer naar het weekprogramma dat je wilt wijzigen. 2 Druk op toets "C". Volgend scherm verschijnt: In dit scherm geeft de bovenste set bolletjes de week weer en de onderste het weekend. 3 Selecteer de week of het weekend als je een bestaand dagprogramma wilt aanpassen. Selecteer toevoegen als je een nieuw dagprogramma wilt toevoegen.38

6. Drukknoppen met display

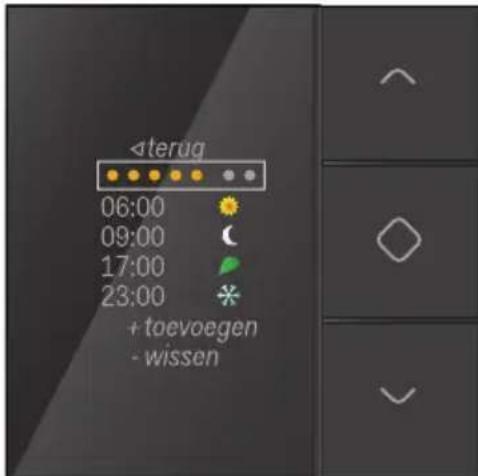

4 Druk op toets "C". Het dagprogramma verschijnt: Nu kun je het dagprogramma wijzigen, nieuwe instellingen voor tijd en temperatuur toevoegen en bestaande verwijderen.6. Drukknoppen met display

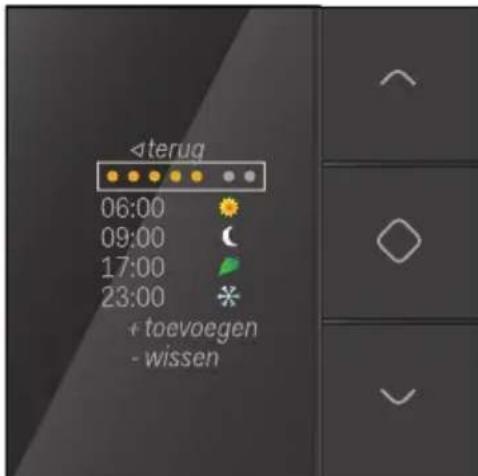

Om een dagprogramma te wijzigen: 1 Selecteer de week of het weekend en druk op toets "C". Volgend scherm verschijnt: 2 Doorloop de week of het weekend met de navigatietoetsen. Druk op toets "C" om dagen te activeren of te deactiveren. 3 Navigeer naar terug en druk op toets "C". Volgend scherm verschijnt: 4 Selecteer een instelling voor tijd en temperatuur die je wilt wijzigen en druk op toets "C". Volgend scherm verschijnt:40

6. Drukknoppen met display

5 Stel het tijdstip in. Gebruik hiervoor de navigatietoetsen. Druk op toets "C" als je klaar bent. 6 Selecteer het gewenste temperatuurniveau en druk op toets "C". Volgend scherm verschijnt: Als je zelf geen temperatuurniveau selecteert, wordt automatisch UIT geselecteerd. Het gewenste temperatuurniveau is ingesteld. Je keert terug naar het vorige scherm. 7 Selecteer telkens terug tot je uitkomt op volgend scherm: 8 Herhaal stappen 4 tot 7 voor elke instelling voor tijd en temperatuur die je wilt wijzigen of aanmaken.6. Drukknoppen met display

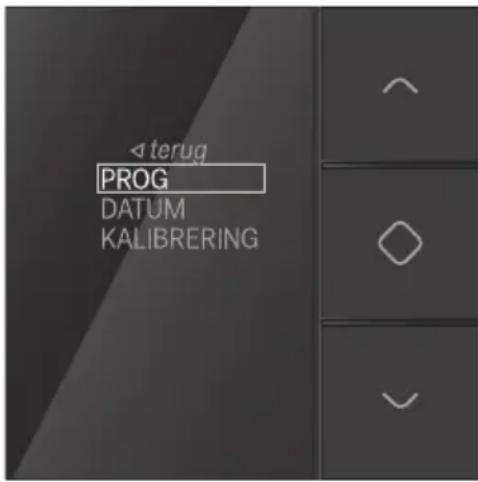

Datum en tijd instellen 1 Selecteer DATUM in volgend scherm: 2 Druk op toets "C". Nu kun je de instellingen voor jaar, maand, dag, uur of minuten wijzigen. 3 Selecteer de instelling die je wilt wijzigen en druk op toets "C". 4 Wijzig de waarde met de navigatietoetsen en druk op toets "C". 5 Navigeer naar terug en druk op toets "C".

• Als je via de thermostaat de datum en tijd wijzigt, wijzig je deze voor de hele Niko Home Control installatie.

• Je kunt de datum en tijd ook wijzigen via de programmeer- of de gebruikerssoftware.42

6. Drukknoppen met display

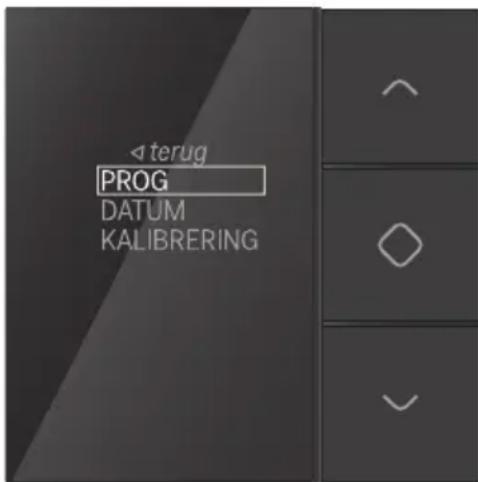

De klokthermostaat kalibreren Als er een verschil is tussen de temperatuur die de thermostaat aangeeft en de reële temperatuur, moet je de thermostaat kalibreren. 1 Meet de temperatuur in het midden van de ruimte met een thermometer. 2 Selecteer KALIBRERING in volgend scherm: 3 Druk op toets "C". 4 Druk op de navigatietoetsen tot de weergegeven temperatuur overeenkomt met de gemeten temperatuur. Druk op toets "C". 5 Navigeer naar terug en druk op toets "C".

• De thermostaat mag je pas kalibreren nadat de installatie minstens twee uur in gebruik is. Dan is de temperatuurweergave gestabiliseerd.

• Kalibreer de temperatuur niet bij extreme temperaturen. Je kunt de weergegeven temperatuur tot zes graden vermeerderen of verminderen.6. Drukknoppen met display

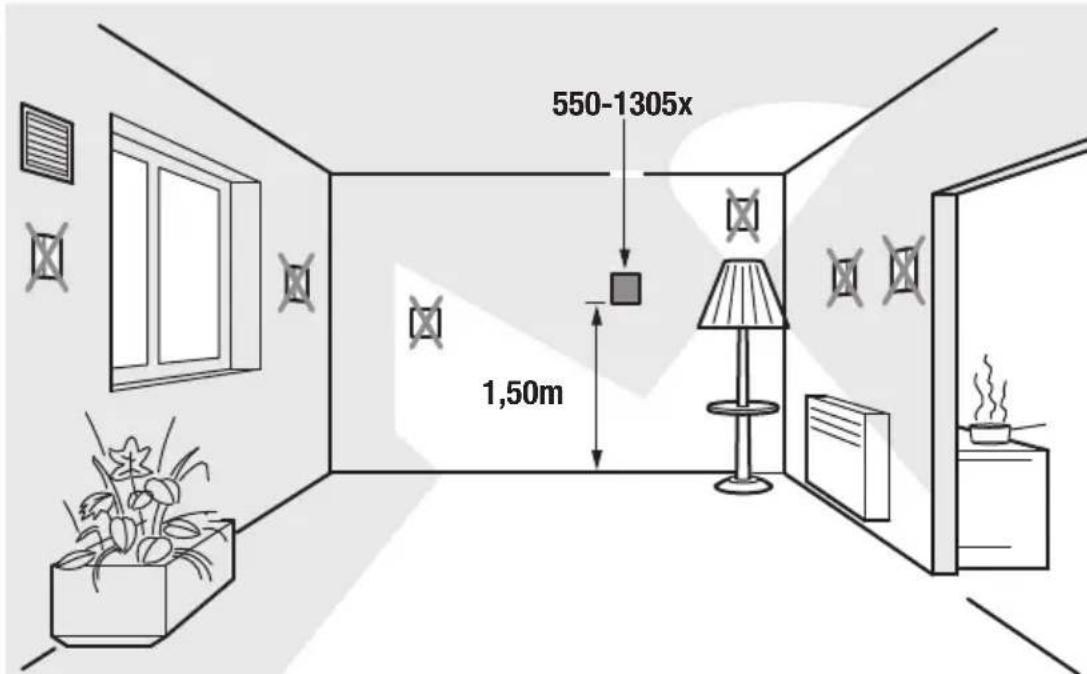

Installatie Je kunt een thermostaat installeren in elke ruimte met vloerverwarming, een radiator, een verwarmingseenheid of een koelinstallatie. Hij stuurt de verwarming of de koeling aan van de ruimte waar hij geïnstalleerd is. De thermostaat werkt enkel goed als hij de ruimtetemperatuur correct kan meten. Schakel zoveel mogelijk factoren uit die dit kunnen bemoeilijken. Zie Installatie op pagina 30. Installeer de thermostaat:

• buiten direct zonlicht.

• niet op een muur die rechtstreeks in contact staat met de buitenlucht.

• niet in de onmiddellijke omgeving van een verwarmingsbron (kachel, verwarming, etc.) of een elektrisch toestel dat warmte kan afgeven (tv, computer, etc.).

• niet achter een gordijn. Vermijd luchtcirculatie achter de thermostaat. Vul de gaten in de inbouwdoos of buskabelleiding zo nodig met PU-schuim. 1,50m 550-1305x44

6. Drukknoppen met display

• rustspanning: 26 Vdc (ZLVS, zeer lage veiligheidsspanning)

• omgevingstemperatuur: 5 - 40°C

• afmetingen van het display: 45 x 45 x 32 mm (HxBxD)

• 5 temperatuurniveaus: dag, nacht, eco, uit (vorstvrij) en koelen

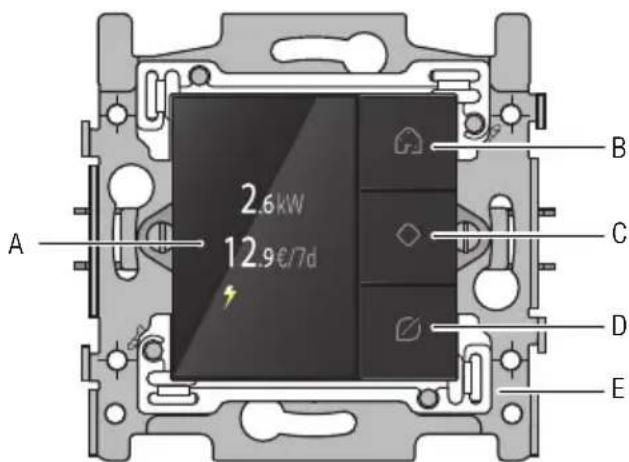

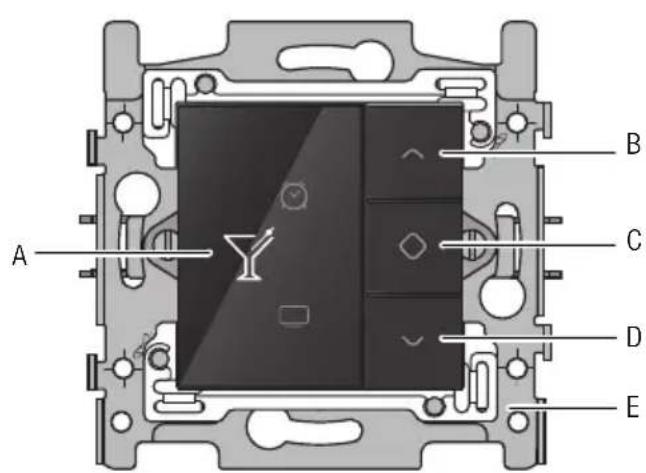

• beschermingsgraad: IP20 6.3. Ecodisplay Beschrijving Via het ecodisplay controleert de bewoner het energie- en waterverbruik en eventueel ook de energieproductie. Hij kan ook de ecofunctie of de aanwezigheidssimulatie activeren. Overzicht 550-13080 A. Display B. Aanwezigheidssimulatietoets C. Bevestigen/Menu/Doorlopen schermen D. Ecotoets E. Brug

E6. Drukknoppen met display

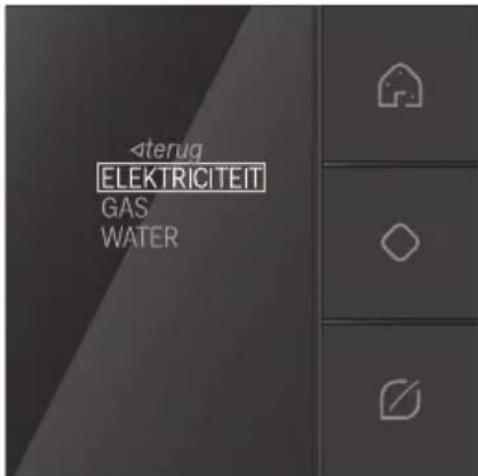

Werking Verbruiksinformatie Het ecodisplay geeft informatie over het elektriciteits-, gas- en waterverbruik en over de elektriciteitsproductie. Zie Meetmodules elektriciteit op pagina 58. Welke informatie de bewoner krijgt, hangt af van de meetmodules die je installeert. De meetmodule elektriciteit meet het elektriciteitsverbruik of de elektriciteitsproductie. De pulsteller communiceert het elektriciteits-, gas- en waterverbruik. Het huidige elektriciteitsverbruik wordt weergegeven in W of kW, het gas- en waterverbruik in m³. Eronder staat het weekverbruik in EUR of in GBP. Om de tarieven te zien: 1 Raak één van de toetsen aan om het display te doen oplichten. Standaard is het display verduisterd om energie te sparen. 2 Druk lang op toets "C" om het menu op te roepen. Volgend scherm verschijnt: 3 Druk op toets “C” om TARIEVEN te selecteren. Volgend scherm verschijnt: 4 Selecteer ELEKTRICITEIT, GAS of WATER en druk op toets "C". Het geselecteerde tarief verschijnt. Je kunt het hier aanpassen.46

6. Drukknoppen met display

5 Navigeer naar terug en druk op toets "C". Ecofunctie De ecofunctie omvat alle lichten en geschakelde kringen die de bewoner wil uitschakelen als hij niet thuis is. Welke outputs je opneemt in deze functie, bepaal je bij het programmeren van de installatie. Om de ecofunctie te activeren, druk je op de ecotoets. Het verbruik daalt onmiddellijk. Aanwezigheidssimulatie De aanwezigheidssimulatie laat de verlichting op bepaalde tijdstippen branden. Zo wordt de aanwezigheid van de bewoner gesimuleerd. Welke lichten je opneemt in de aanwezigheidssimulatie en wanneer en hoe lang je ze laat branden, bepaal je bij het programmeren van de installatie. Om de aanwezigheidssimulatie te activeren, druk je op de aanwezigheidssimulatietoets. Installatie Zie Installatie op pagina 30. Technische gegevens

• verlicht kleurendisplay

• rustspanning: 26 Vdc (ZLVS, zeer lage veiligheidsspanning)

• omgevingstemperatuur: 5 - 45°C

• afmetingen van het display: 45 x 45 x 32 mm (HxBxD)

• waar de bewoner zijn woning verlaat.30
