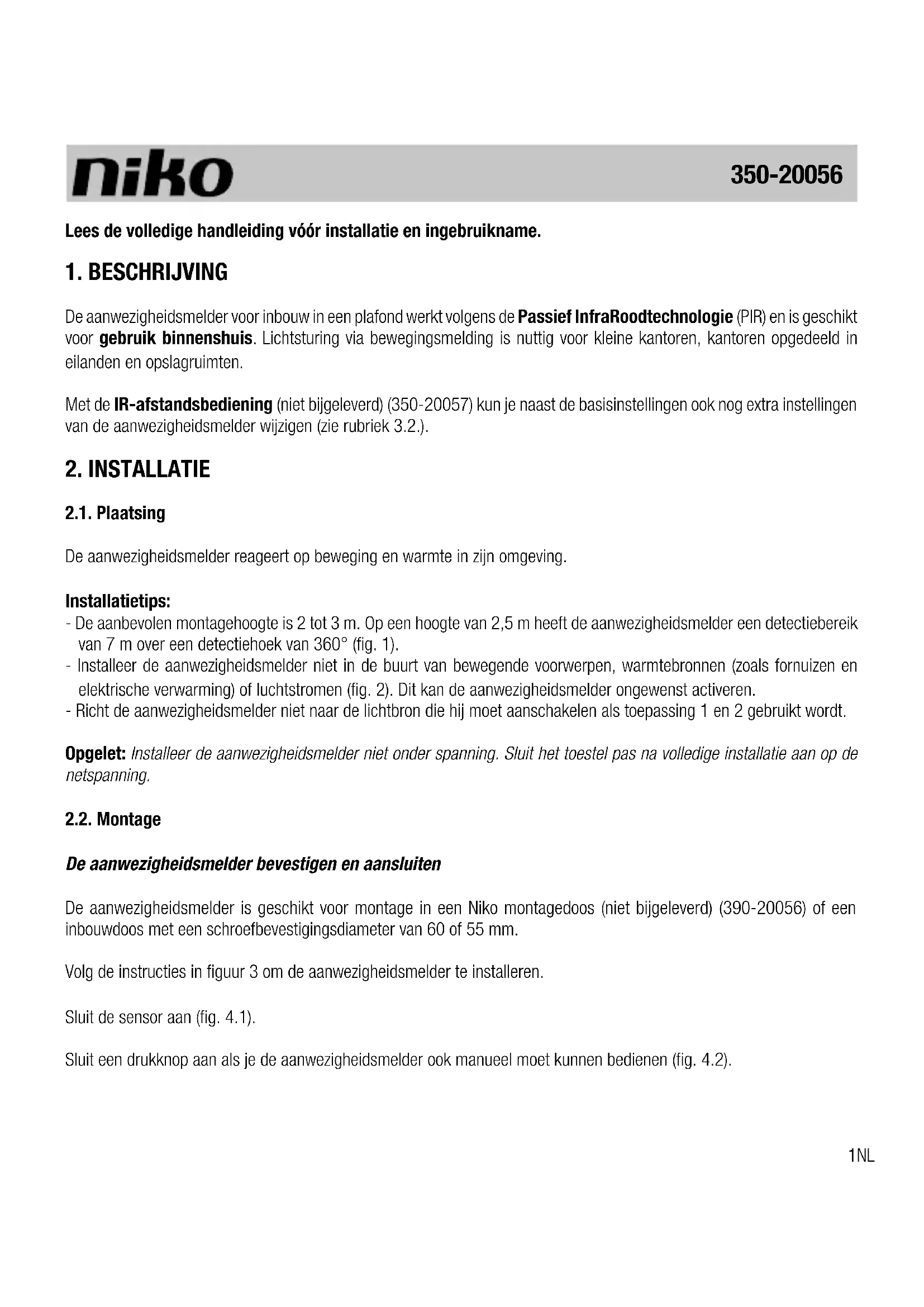

GEBRUIKSAANWIJZING 35020056 Niko

Lees de volledige handleiding vór installmente en ingebruikname.

1. BESCHRIJVING

De aanwezigheidsmelder voor inbouw in een plafond werkt volgens de Passief InfraRoodtechnologie (PIR) en is geschikt voor gebruik binnenshuis. Lichtsturing via bewegingsmelding is nuttig voorkleine kantoren, kantoren opgedeel in eilanden en opslagruimten.

Met de IR-afstandsbediening (niet bijgeleverd) (350-20057) kun je naast de basisinstelleningen ook nog extra instelleningen van de aanwezigheidsmelder wijzigen (zie rubriek 3.2.).

2. INSTALLATIE

2.1. Plaatsing

De aanwezigheidsmelder reageert op beweging en warmte in zijn omgeving.

Installatietips:

• De aanbevolen montagehoogte is 2 tot 3m . Op een hoogte van 2,5m heeft de aanwezigheidsmelder een detectiebereik van 7m over een detectiehoek van 360^ (fig. 1).
• Installer de aanwezigheidsmelder Niet in de buurt van bewegende voorwerpen, warmtebronnen (zoals fornuizen en elektrische verwarming) of luchtstromen (fig. 2). Dit kan de aanwezigheidsmelder ongewenst activeren.
• Richt de aanwezigheidsmelder Niet maar de lichtbron die hij要去 aanschakelen als toepassing 1 en 2 gekruikt worden.

Opgelet: Installeeer de aanwezigheidsmelder Niet onder spanning. Sluit het toestel pas na volledige installment aan op de netspanning.

2.2. Montage

De aanwezigheidsmelder bevestigen en aansluten

De aanwezigheidsmelder is geschikt voor montage in een Niko montagedoos (niet bijgeverd) (390-20056) of een inbouwdoos met een schroefbevestigingsdiameter van 60 of 55~mm .

Volg de instructies in figuur 3 om de aanwezigheidsmelder te installereren.

Sluit de sensor aan (fig. 4.1).

Sluit een drukknop aan als je de aanwezigheidsmelder ook manueel要去 kunnen bedieren (fig. 4.2).

3. WERKING EN INSTELLINGEN

3.1. Werking

3.1.1. Algemeen

Na het inschakelen van de netspanning, schakelt de aanwezigheidsmelder de belasting aan en gaat de rode led knipperen. Na ongeveer een minuut worden de aangesloten belasting en de led uitgeschakeld. Na een opwarmtijd van vrij minuten is de aanwezigheidsmelder gebruisklaar.

De geintegreerde lichtsensor meet voortdurend hetlichtniveau in de detectiezone en vergelijk dit niveau met de ingestelde waarde. Dankzij de lichtsensor springt het Licht enkel automatisch aan als de melder beweging detecteert binnen het detectiebereik en als het daglichtniveau daalt tot onder de vooraf ingestelde luxwaarde. De verlichting blijft aangeschakeld zolang er beweging gedetecteerd worden.

De verlichting schakelt automatisch uit zodra het vooraf ingestelde daglichtniveau bereikt is.

De uitschakelvertraging is standard ingesteld op vrij minutez. Zo blijdt de verlichting gedurende de ingestelde vertragingstijd aangeschakeld nadat de laatste beweging gedetecteerd is. Zodra de uitschakelvertraging verlopen is, schakelt de verlichtinguit.

3.1.2.Toepassingen

De aanwezigheidsmelder heeft vier toepassingen die je selecteert met dipswitches 3 en 4. Figuur 5 toont hoe je deze dipswitches per toepassing要去 instellen.

1) Automatisch aan- en uitschakelen met aanwezigheidsmelder volgens daglichtniveau. De lichtsensor heeft prioriteit.

• De verlichting worden automatisch aangeschakeld als de aanwezigheidsmelder beweging detecteert binnen het detectiebereik en als het daglichtniveau daalt tot onder de vooraf ingestelde luxwaarde.
• De verlichting worden automatischuitgeschakeld na een vooraf ingesteldeperiode, zodra de aanwezigheidsmelder geen bewegingmeer detecteert binnen het detectiebereik of als het daglichtniveau gedurende vijf制动en hoger blijdt dan de vooraf ingestelde luxwaarde.

Optioneel: Je kunt ook een drukknop aansluiten als je de aanwezigheidsmelder manueel要去 hunnen aan- en uitschakelen. Afhankelijk van het daglicht worden de melder geactiveerd.

2) Manueel aan- of uitschakelen met drukknop, of automatisch uitschakelen met aanwezigheidsmelder of volgens daglichtniveau. De Lichtsensor heeft prioriteit.

Voor deze toepassing要去 de drukknop aansluiten (fig. 4.2).

• Als het daglichtniveau daalt tot onder de vooraf ingestelde luxwaarde, kun je het Licht manueel aanschakelen met de drukknop.
• De verlichting worden automatisch uitgeschakeld na een vooraf ingesteldeperiode, zodra de aanwezigheidsmelder geen bewegingmeer detecteert binnen het detectiebereik of als het daglichniveau gedurende vijf制动en hoger blijft dan de vooraf ingestelde luxwaarde.

3) Automatisch aan- en uitschakelen met aanwezigheidsmelder (wandeltest gedurende vijf minutes -zie rubriek 3.2.2.).

Bij deze toepassing reageert de aanwezigheidsmelder Niet oplicht. De lichtsensor heeft geen functie.

• De verlichting worden automatisch aingeschakeld als de aanwezigheidsmelder beweging detecteert binnen het detectiebereik.
• De verlichting worden automatisch uitgeschakeld na een vooraf ingesteldeperiode zodra de aanwezigheidsmelder geen bewegingmeer detecteert binnen het detectiebereik.

Optioneel: Je kurz ook een drukknop aansluten als je de aanwezigheidsmelder manueel要去 hunnen aan- en uitschakelen.

4) Manueel aan- of uitschakelen met drukknop of automatisch uitschakelen met aanwezigheidsmelder

Voor deze toepassing要去 de drukknop aansluiten (fig. 4.2).

Bij deze toepassing reageert de aanwezigheidsmelder Niet oplicht. De lichtsensor heeft geen functie.

• De verlichting worden automatisch uitgeschakeld na een vooraf ingesteldeperiode zodra de aanwezigheidsmelder geen bewegingmeer detecteert binnen het detectiebereik.

3.2.Installingen

3.2.1. Algemeen

Bij levering zich de parameeters als volgt ingesteld (fabrieksinstellungen):

gevoeligheid hoog
toepassing toepassing 1
lichtgevoeligheid 100 lux
uitschakelvertraging 5 min
indicatieled voor beweging uit (enkel te wijzigen met IR-afstandsbediening)

De basisinstellungen (gevoeligheid en toepassing) kun je wijzigem met de dipswitches.

Om de gevoeligheid in te stellen, gebruik je dipswitches 1 en 2. Figuur 5 toont hoe je deze dipswitches要去 instellen voor de gewenste gevoeligheid van de lichtsensor (minimaal, laag, hoog, maximaal).

De toepassing stel je in met dipswitches 3 en 4 (zie rubriek 3.1.4.)

Voor alle andere instellingen moet je de IR-afstandsbediening gebruiken. Deze is afzonderlijk verkrijgbaar.

3.2.2. Wandeltest

Met een wandeltest kun je controlleren of de aanwezigheidsmelder correct functioneert.

Selecteer de wandeltest via de dipswitches (instelling voor toepassing 3 of 4) of via de testknop (Test On/Off) op de IR-afstandsbediening.

Als de test geactiveerd is en de aanwezigheidsmelder beweging detecteert, brandt de rode individatieled en schakelt de aangesloten verlichting aan gedurende vijf seconden.

Opgelet:

• De wandeltest worden nicht beinvloed door daglicht.
• Zet de dipswitches terug in hun oorspronkelijke positie als een daglichtafhankelijkke detectie gebruikt worden (toepassing 1 of 2).

3.2.3. Drukknop

Kort drukken

Kort drukken (< 1 s) schakelt de verlichting aan en uit, en deactiveert de aanwezigheidsmelder gedurende 10 seconden. Daarna wordt de aanwezigheidsmelder opnieuw automatisch geactiveerd en schakelt de verlichting aan volgens de geselecteerde toepassing.

Kort drukken wanner de verlichting uitgeschakeld is, schakelt de verlichting opnieuw aan. De verlichting blijft aangeschakeld zolang de aanwezigheidsmelder beweging detecteert binnen het detectiebereik en de uitschakelvertraging Niet verstreken is.

• Lang drukken

Lang drukken (>1 s) wonneer de verlichting aangeschakeld is, schakelt de verlichting opnieuwuit. De aanwezigheidsmelder blijft gedactiveerd zolang hij beweging detecteert binnen het detectiebereik en de uitschakelvertraging + 2uur nicht verstreten is. Daarna worden de aanwezigheidsmelder opnieuw automatisch geactiveerd en schakelt de verlichting aan volgens de geselecteerde toepassing.

Voorbeeld: De uitschakelvertraging is ingesteld op 15 minutes. De bewegingsmelder worden opnieuw automatisch geactiveerd 2aar en 15 minuten nadat de LASTBEbewegING gedetecteerd werden.

Lang drukken (> 1 s) wonneer de verlichting uitgeschakeld is, schakelt de verlichting opnieuw aan (ongeacht het daglichtniveau). De aanwezigheidsmelder blijft geactiveerd zolang hij beweging detecteert binnen het detectiebereik en de uitschakelvertraging + 2uur Niet verstreten is. Daarna schakelt de verlichting uit, worden de aanwezigheidsmelder opnieuw automatisch geactiveerd en schakelt de verlichting aan volgens de geselecteerde toepassing.

Als je lang drukt op de drukknop, knippert de rode individieled op de aanwezigheidsmelder (1 seconde aan, 3 seconden aft).

3.2.4. Installingen via de IR-afstandsbediening (fig. 6)

• Lock/unlock

Druk op deze toets om de aanwezigheidsmelder te deblokkeren. De groene led op de aanwezigheidsmelder brandt en je kunt nu de instelleningen wijzigen.

Nadat je de instellenen gewijzigd hebt, druk je nogmaals op deze toets om de aanwezigheidsmelder opnieuw te blokkeren. De groene led dooft.

Opmerking: Je要去 de aanwezigheidsmelder deblokken om alle instellenen (behalte Light 1 On/Off) te wijzigenen opnieuw blokken om de neue instellenen te activeren. Als je de aanwezigheidsmelder nicht blokkeert, worden hij automatisch geblokkeerd na vijf minutes. Alle gewijzigde instellenen worden opgeslagen.

Light 1 On/Off

Deze toets heeft bezelfde functie als lang drukken op de drukknop (zie rubriek 3.2.3.). Je hoeft de aanwezigheidsmelder Niet eerst te deblokkeren om deze toets te gebruiken.

Light 2 On/Off

Deze toets is nicht geactiveerd en dus nicht bruikhaar.

• LED On/Off

Met deze toets schakel je de rode led aan ofuit om beweging weer te given.

Als je op deze toets drukt wanneer de rode led uitgeschakeld is, knippert de groene led en brandt de rode led gedurende twee seconden. Als je op deze toets drukt wanneer de rode led aangeschakeld is, knippert de groene led gedurende twee seconden.

• Lux zone 1

Met deze rode toetsen stel je de Lichtgevoeligheid in. Er zich zeven möglichke luxwaarden: 30, 100, 300, 600, 1000, 2000 en een luxwaarde op maat. De waarde op maat stel je in met de toets Learn actual lux en ligtussen 30 en 2000 lux.

Als je op de toets Learn actual lux drukt, knippert de groene led gedurende tien seconden om aan te given dat de ingestelde luxwaarde geladen worden. Daarna brandt de groene led en schakelt de aangesloten verlichting aan gedurende vijf seconden. Als de ingestelde luxwaarde nicht:tussen 30 en 2000 lux ligt, knippert de groene led snel en blijft hij knipperen tot je een van de instellen genselecteerd heb.

Je要去 deze instellenen gebruiken als het lichtniveau in de kamer de minimale waarde bereikt. Dit is de waarde waarop de verlichting要去 aanschaken als er in de kamer Niet meer voldoende daglicht is.

• Lux zone 2

De oranje toetsen op de IR-afstandsbediening zichn Niet geactiveerd en dus nicht bruikhaar.

Time

Met deze blauwe toetsen stel je de uitschakelvertraging in. Er zijn ze möglichke instellingen: 2, 5, 10, 15 of 30 minutes, of puls (5 seconden aan en 60 secondenuit).

De toetsen Time 1, Time 2 en Time 3 waar nicht geactiveerd en dus waar bruikbaar.

Test On/off

Met deze toets activeer je de wandeltest.

Als je op deze toets drukt wanneer de test nicht geactiveerd is, knippert de groene led en brandt de rode led gedurende twee seconden.

Als je op.Deze toets drukt wanner de test geactveerd is, knippert de groene led gedurende twee seconden.

• Lux On/Off

Met deze toets bepaal je of de aanwezigheidsmelder al dan nicht daglichtafhankelijk werk. Deze toets is enkel geldig voor toepassing 1 en 2.

Als je op deze toets drukt wanner de aanwezigheidsmelder daglichtafhankelijk is, knippert de groene led gedurende twee seconden en worden de aanwezigheidsmelder daglichtonafhankelijk.

Als je op deze toets drukt wanner de aanwezigheidsmelder daglichtonafhankelijk is, knippert de groene led, Licht de rode led op gedurende twee seconden en wordt de aanwezigheidsmelder daglichtafhankelijk.

• Reset

Zodra je op deze toets drukt, keren alle instellingentering nun fabriekswaarden.

4. ONDERHOUD

Vuil kan de werkking van de aanwezigheidsmelder beinvloeden. Houd waarom de lens algijd schoon en droog. Gebruik een vochtige doek en water met weinig detergent om de lens te reinigen. Oefen nooit druk uit op de lensijdens het reinigen. Als de lens of andere onderdelen van de aanwezigheidsmelder defect zichn, moet de aanwezigheidsmelder verrangen worden.

56 × 90 ~mm (HxB) (incl. nicht-zichtbaar deel)

Voedingspanning: 230 Vac ± 10%

Stroomverbruik: 0,8 W

Relaiscontact: NO (max. 10 A), licht- en bewegingsgevoelig

Maximale belasting: gloeilampen (2300 W)

230V-halogeenlampen (2300 W)

alle laagspanningshalogeenlampen (500 VA)

fluorescentielampen (niet-gecompenseerd) (1200 VA)

spaarlampen (CFLi) (1200 VA)

Maximaal schakelvermogen: 140~ F

Maximale inschakelstroom: 80 A/20 ms

Detectiehoek: 360^

Montagehoogte: 2,5 - 4 m

Detectiebereik: cirkel, 7-12 m

Lichtgevoeligkeit: 30 - 2000 lux

Uitschakelvertraging: 5 s/2 - 30 min

Beschermingsgraad: IP20

Omgevingstemperatuur: -5-50°C

Keurmerk: CE-gemarkeerd conform EN 60669-2-1

• De installmentie moet worden uitgevoerd door een erkend installateur en volgens de geldende voorschriften.
• Deze handleiding要去 aan de gebruiker worden overhandigd. Het要去 bij het dossier van de elektrische installmentie worden gevoegt en worden overgedragen aan eventuale nieuwe eigenaars. Bijkomende exemplaren zijn verkrijgbaar via de website of supportdienst van Niko. Op de Niko website is altiid de meest recente handleiding van het product terug te vinden.

• Tijdens de installmentie moet rekening gezchoolen worden met (niet-limitatieve lijst):

• de geldende wetten, normen en reglementen.

• de stand van de techniek op het moment van de installmentie.

• deze handleiding die alleen algemene bepalingen vermeldt en moet worden gelezen in het kader van elke specifieke installmentie.

• de regels van goed vakmanschap.

Dit product voldoet aan alle toepasselijke Europese richtlijnen en verordeningen. Indien van toepassing, vind je de EG-verklaring van overeenstemming met betrekking tot dit product op www.niko.eu.

7. NIKO SUPPORT

Heb je twijfel? Of wil je het product omruilen in geval van een eventuele defect? Neem dan contact op met je groothandel of de Niko supportdienst:

Belgié: [phone]

Nederland: [phone]

Contactgegevens enmeer informatie vind je op www.niko.eu onder de rubriek "Hulp en advies".

8. GARANTIEBEPALINGEN

• De garantietermijn bedraagt vieraar vanaf leveringsdatum. Als leveringsdatum geldt de factuurdatum van aankoop van het product door de consument. Als er geen factuur voorhanden is, geldt de productiedatum.
• De consument is verplicht Niko schriftelijk te informeren over het gebrek aan overeenstemming, en dit uiterlijk bennen de twee maanden na vaststelling.
• In geval van een gebrek aan overeenstemming heeft de consument enkelrecht op een kosteloze herstelling ofervanging van het product, wat door Niko bepaald worden.
• Niko is Niet verantwoordelijk voor een defect of schade als gevolg van een foutieve installmentie, oneigenlijk of onachtzaam gebruik, een verkeerde bediening, transformatie van het product, onderhoud in strijd met de onderhoudsvoorschriften of een externe oorzaak zoals vochtschade of schade door overspanning.
• De dwingende bepalingen in de nationale wetgeving over de verkoop van consumptiegoederen en de bescherming van consumpenten in landen waar Niko rechtstreeks of via zuster- of dochtervennootschappen, filialen, distributeurs, agenten of vaste vertegenwoordigers verkoopt, hebben voorrang op bovenstaande bepalingen.

Dit product mag u Niet bij het ongesorteerd afval gooien. Breng uw afgedankt productaar een containerpark of een erkend verzamelpunt. Net als producenten en importeurs speelt ook u een belangrijke rol in de bevordering van sortering,recycling en hergebruik van afgedankte elektrische en elektronische apparatuur. Om de ophaling en verworking te kunnen financieren, heft de overheid in bepaalde geallen een recyclingbijdrage (inbegrepen in de aankoopprijs van dit product).
