BEDIENUNGSANLEITUNG 35020056 Niko

5. TECHNISCHE GEGEVENS

Afmetingen: 24 × 90 ~mm (HxB)

Beschermklasse: klasse II-toestellen

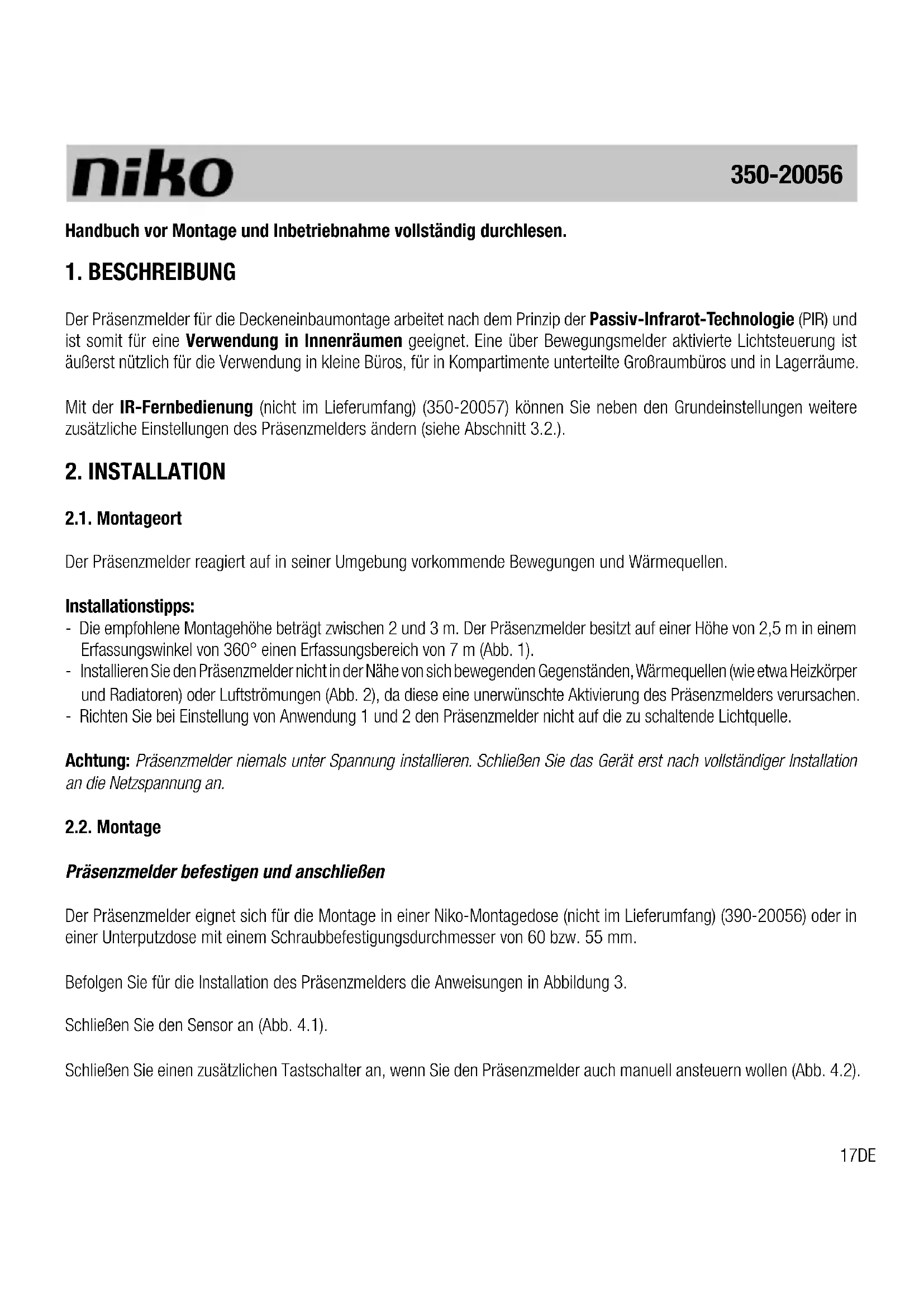

Handbuch vor Montage und Inbetriebnahme vollständig durchlesen.

1. BESCHREIBUNG

Der Prasenzmelder fur die Deckeneinbaumontage erarbeitet nach dem Prinzip der Passiv-Infrarot-Technologie (PIR) und ist somit fur eine Verwendung in Innenräumen geeignet. Eine über Bewegungsmelder aktivierte Lichtsteuerung ist außerst nutzlich fur die Verwendung in keine Buros, fur in Kompartimento unterteilte Großraumburos und in Lageräume.

Mit der IR-Fernbedienung (nicht im Lieferumfang) (350-20057) konnen Sieiben den Grundeinstellungen weitere zusätzliche Einstellungen des Prasenzmelders ändern (siehe Abschnitt 3.2.).

2. INSTALLATION

2.1. Montageort

Der Prasenzmelder reagiert auf in seiner Umgebung vorkommende Bewegungen und Wärmequellen.

Installationstipps:

• Die empfohlene Montagehöhe beträgt zwischen 2 und 3m . Der Prasenzmelder besitz auf einer Höhe von 2,5 m in einem Erfassungswinkel von 360^ einen Erfassungsbereich von 7 m (Abb. 1).
• Installieren Sie den Prasenzmelder nicht in der Nähe von sich bewegenden Gegenständen, Wärmequellen (wie etwa Heizkörper und Radiatoren) oder Luftströmungen (Abb. 2), da diese eine unerwünschte Aktivierung des Prasenzmelders verursichen.
• Richten Sie bei Einstellung von Anwendung 1 und 2 den Prasenzmelder nicht auf die zu schaltende Lichtquelle.

Achtung: Prasenzmelder niemals unter Spannung installieren. SchlieBen Sie das Gerät erst nach vollständiger Installation an die Netzspannung an.

2.2. Montage

Präsenzmelder befestigen und anschließen

Der Prasenzmelder eignet sich für die Montage in einer Niko-Montagedose (nicht im Lieferumfang) (390-20056) oder in einer Unterputzdose mit einem Schraubbefestigungsdurchmesser von 60 bzw. 55mm .

Befolgen Sie für die Installation des Prasenzmelders die Anweisungen in Abbildung 3.

SchlieBen Sie den Sensor an (Abb. 4.1).

Schlieben Sie einen zusätzlichen Tastschalter an, wenn Sie den Prasenzmelder auch manuell ansteuern wollen (Abb. 4.2).

3. FUNKTION UND EINSTELLUNGEN

3.1. Funktion

3.1.1. Allgemein

Nach dem Einschalten der Netzspannung schaltet der Präsenzmelder die Belastung an und die rote LED-Leuche beginnt zu blinken. Nach etwa einer Minute werden die angeschlossene Belastung und die LED-Leuche ausgeschelt. Nach einer Aufwärmzeit von fünf Minuten ist der Präsenzmelder einsatzbereit.

Der integrierte Lichtsensor misst ständig die Lichtstärke des Erfassungsbereichs und vergleicht die gemessene Ist-Lichtstärke mit der eingestallen Toll-Lichtstärke. Dank des Lichtsensors wird das Licht nur dann bei einer vom Sensor innerhalb des Erfassungsbereichs registrierten Bewegung automatisch eingeschaltet, wenn die Lichtstärke des Tageslichts bis unter den vorab eingestallen Lux-Wert absinkt. Die Beleuchtung bleibt solange eingeschaltet wie eine Bewegung erfasst wird.

Die Beleuchtung schaltet automatisch aus, sobald die vorab eingestellte Tageslichtstärke erreicht wurde.

Die Ausschaltverzögerung ist standardmäßig auf fünf Minuten eingestellt, nach der die Beleuchtung während der eingestalten Verzögerungszeit nach Erfassen des letzten Bewegungsvorgangs eingeschaltet bleibt. Sobald die Ausschaltverzögerung verstrichen ist, schaltet die Beleuchtung aus.

3.1.2. Anwendungen

Der Präsenzmelder verfügt über vier Anwendungsarten, die Sie über DIP-Schalter 3 und 4 vorwahlen können. Abbildung 5 enthalt Anweisungen zur Einstellung der DIP-Schalter.

1) Beleuchtung automatisch mittels Prasenzmelder gemäß Tageslichtstärke schalten. Der Lichtsensor besitzt Vorrang.

• Die Beleuchtung wird automatisch eingeschaltet, wenn der Prasenzmelder innerhalb des Erfassungsbereichs Bewegung erfasst und wenn die Tageslichtstarke unterhalb des vorab eingestillten Lux-Wertes absinkt.
• Die Beleuchtung wird automatisch nach einem vorab eingestellen Zeitraum ausgeschelt, sobald der Prasenzmelder innerhalb des Erfassungsbereichs keine Bewegung mehr erfasst oder wenn die Tageslichtstärke für fünf Minuten lang higher ausfällt als der vorab eingestellte Lux-Wert.

Optional: Für das manuelle Ein- und Ausschalten des Prasenzmelders konnen Sie auch einen Tastschalter anschlossen. Der Prasenzmelder wird abhängig vom Tageslicht angesteuert.

2) Beleuchtung manuell über Taster schalten bzw. Beleuchtung automatisch über Prasenzmelder oder gemäß Tageslichtstärke ausschalten. Der Lichtsensor besitzt Vorrang.

FürtheseAnwendungsartmüssenSieeinenTastschalteranschlieben(Abb.4.2).

• Wenn die Tageslichtstärke unterhalb des vorab eingestellten Lux-Wertes absinkt, dann können Sie die Beleuchtung manuell mit dem Taster einschalten.

• Die Beleuchtung wird automatisch nach einem vorab eingestellen Zeitraum ausgeschelt, sobald der Prasenzmelter innerhalb des Erfassungsbereichs keine Bewegung mehr erfasst oder wenn die Tageslichtstarke für fünf Minuten lang higher ausfällt als der vorab eingestellte Lux-Wert.

3) Beleuchtung automatisch schalten mittels Präsenzmelder (5-minütiger Funktionstest - siehe Abschnitt 3.2.2.).

Bei thiser Anwendungsart reagiert der Prasenzmelder nicht auf Licht. Der Lichtsensor besitzt somit keine Funktion.

• Die Beleuchtung wird automatisch eingeschaltet, wenn der Präsenzmelder innerhalb des Erfassungsbereichs Bewegung erfasst.
• Die Beleuchtung wird wieder automatisch nach einem vorab eingestillten Zeitraum ausgeschaltet, sobald der Präsenzelder innerhalb des Erfassungsbereichs keine Bewegung mehr erfasst.

Optional: Für das manuelle Ein- und Ausschalten des Prasenzmelders konnen Sie auch einen Taster anschlossen.

4) Beleuchtung manuell über Taster schalten bzw. Beleuchtung automatisch über Prasenzmelder ausschalten (5-minütiger Funktionstest - siehe Abschnitt 3.2.2.).

FürtheseAnwendungsartmüssenSieeinenTastschalteranschlieben(Abb.4.2).

Bei dser Anwendungsart reagiert der Prasenzmelder nicht auf Licht. Der Lichtsensor besitzt somit keine Funktion.

• Die Beleuchtung wird automatisch nach einem vorab eingestellten Zeitraum ausgeschelt, sobald der Prasenzmelder innerhalb des Erfassungsbereichs keine Bewegung mehr erfasst.

3.2. Einstellungen

3.2.1. Allgemein

Bei Lieferung sind die Parameter wie folgt eingestellt (Werkseinstellungen):

Empfindlichkeit hoch
Anwendungsart Anwendungsart 1
Lichtempfindlichkeit 100 Lux
Ausschaltverzögerung 5 min
Anzeige-LED für Bewegungserfassung aus (nur über IR-Fernbedienung änderbar)

Sie konnen die Grundeinstellungen (Empfindlichkeit und Anwendungsart) über die DIP-Schalter ändern.

DIP-Schalter 1 und 2 dienen zur Einstellung der Empfindlichkeit. Abbildung 5 stelt dar, wie Sie anhand der DIP-Schalter

die gewünschte Empfindlichkeit des Lichtsensors (Mindestwert, niedrig, hoch, Maximalwert) einstellen.

Über DIP-Schalter 3 und 4 stellen Sie die Anwendungsart ein (siehe Abschnitt 3.1.4.).

Für die Änderung aller anderen Einstellungen ⇒ Sie die separat erhähtliche IR-Fernbedienung verwenden.

3.2.2. Funktiontest

Mit dem Funktionstest überprüfen Sie, ob der Prasenzmelder korrekt funktioniert.

Wahlen Sie den Funktionstest mit den DIP-Schaltern (Einstellung auf Anwendungsart 3 bzw. 4) oder über die auf der IR-Fernbedienung vorhandenen Prüftaste (Test On/Off) aus.

Erfasst der Prasenzmelder bei aktiviertem Funktionstest Bewegung, dann leuchtet die rote Anzeige-LED und die angeschlossene Beleuchting wird für fünf Sekunden eingeschaltet.

Achtung:

• Der Funktionstest wird nicht durch Tageslicht beeinflusst.
• Stellen Sie für eine tageslichtabhängige Erfassung die DIP-Schalter wieder auf ihre ursprüngliche Position zurück (Anwendungsart 1 bzw. 2).

3.2.3. Tastschalter

- Taster nur kurz betätigten

Eine nur kurze Betätigung (< 1 s) des Tasters schaltet die Beleuchtung ein und aus, und deaktiviert für 10 Sekunden den Prasenzmelder. AnschlieBend wird der Prasenzmelder erneut automatisch aktiviert und steuert dann die Beleuchtung gemäß der gewählten Anwendungsart an.

Eine nur kurze Betätigung bei ausgeschalteter Beleuchtung schaltet die Beleuchtung erneut ein. Die Beleuchtung bleibt eingeschaltet, solange der Prasenzmelder Bewegungen innerhalb des Erfassungsbereiches erfasst und die Ausschaltverzögerung nicht abgelaufen ist.

- Taster länger betätigten

Eine langere Betätigung (>1s) des Tasters bei eingeschalteter Beleuchting schaltet die Beleuchting erneut aus. Der Prasenzmelder bleibt deaktiviert, solang er Bewegung innerhalb des Erfassungsbereiches erfasst und die Ausschaltverzogerung plus zwei zusätzlicher Stunden nicht abgelaufen ist. AnschlieBend wird der Prasenzmelder erneut automatisch aktiviert und steuert dann die Beleuchting gemäß der gewählten Anwendungsart an.

Ein Beispiel: Die Ausschaltverzögerung ist standardmäßig auf 15 Minuten eingestellt. Der Bewegungsmelder wird 2 Stunden und 15 Minuten nach Erfassung der letzten Bewegung erneut automatisch aktiviert.

Eine langere Betätigung (>1s) des Tasters bei ausgeschalteter Beleuchtung schaltet die Beleuchtung (unabhängig von der Tageslichtstarke) erneut ein. Der Prasenzmelder bleibt aktiviert, solange er Bewegung innerhalb des Erfassungsbereiches erfasst und die Ausschaltverzögerung plus zwei zusätzlicher Stunden nicht abgelaufen ist. AnschlieBend schaltet die Beleuchtung aus, der Prasenzmelder wird erneut automatisch aktiviert und steurt dann die Beleuchtung gemäß der gewählten Anwendungsart an. Wenn Sie den Taster länger betätigten, dann blinkt die rote Anzeige-LED des Prasenzmelders (1 Sekunde ein, 3 Sekunden aus).

3.2.4. Einstellungen über IR-Fernbedienung vornehmen (Abb. 6)

• Lock/unlock

Betätigten Sie diese Taste zum Entsperren des Präsenzmelders. Auf dem Präsenzmelder leuchtet die grüne LED und Sie können nun die Einstellungen ändern.

Nach Änderung der Einstellungen müssen Sie diese Taste betätigten, um den Prasenzmelder erneut zu sperren. Die grüne LED erlischt.

Anmerkung: Sie müssen zum Ändern aller Einstellungen (außer Light 1 On/Off) den Prasenzmelder entsperren und zum Aktivieren der Einstellungen erneut sperren. Wenn Sie den Prasenzmelder nicht sperren, wird er automatisch nach fünf Minuten gespeichert. Alle geänderten Einstellungen werden gespeichert.

Light 1 On/Off

These Taste besitzt dieselbe Funktion wie eine lange Betätigung des Tasters (siehe Abschnitt 3.2.3.).

Um diese Taste zu verwenden, mussen Sie den Prasenzmelder nicht erst entsperren.

Light 2 On/Off

These Tastesist nicht aktiviertund somit nicht verwendbar.

• LED On/Off

Mit dieser Taste schalten Sie die rote LED ein bzw. aus, um dadurch erfasste Bewegungen anzuzeigen.

Wenn Sie diese Taste bei ausgeschalteter roter LED betätigten, dann blinkt die grüne LED und die rote LED leuchtet für zwei Sekunden.

Wenn Sie diese Taste bei eingeschalteter roter LED betätigen, dann blinkt die grüne LED zwei Sekunden lang auf.

• Lux zone 1

Mit diesen roten Tasten stellen Sie die Lichtempfindlichkeit in den sieben möglichen Stufen 30, 100, 300, 600, 1000, 2000 und einen benutzerdefinierten Lux-Wert ein. Den benutzerdefinierten Lux-Wert stellen Sie mit der Taste Learn actual lux ein, dieser kann zwischen 30 und 2000 Lux betragen.

Wenn Sie die Taste Learn actual lux betätigen, dann blinkt die grüne LED für zehn Sekunden lang auf und zeigt dadurch an, dass der eingestellte Lux-Wert nun geladen wird. Anschließend leuchtet die grüne LED und die angeschlossene Beleuchtung wird fünf Sekunden lang eingeschaltet.

Wenn der eingestellte Lux-Wert nicht zwischen 30 und 2000 Lux beträgt, dann blinkt die grüne LED schnell auf und blinkt solange, bis Sie eine der Einstellungen gewählt haben.

Sie müssen diese Einstellungen verwenden, wenn die im Raum vorhandene Lichtstärkeke seinen kleinsten Wert erreicht. Dies ist der Wert, bei dem die Beleuchtung einschalten muss, wenn im Raum nicht mehr ausreichend Tageslicht vorhanden ist.

• Lux zone 2

Die orangen Tasten auf der IR-Fernbedienung sind nicht aktiviert und haben damit keine Funktion.

Time

Mit diesen blauen Tasten stellen Sie die Ausschaltverzogerung ein. Sie konnen auf die sechs möglichen Einstellwerte 2, 5, 10, 15 bzw. 30 Minuten oder auf einen Impulstakt (5 Sekunden ein und 60 Sekunden aus) zurückgreifen. Die Tasten Time 1, Time 2 und Time 3 sind nicht aktiviert und damit nicht verwendbar.

Test On/off

Mit dieser Taste aktivieren Sie den Funktionstest.

Wenn Sie diese Taste bei nicht aktiviertem Funktionstest betätigten, dann blinkt die grüne LED und die rote LED leuchtet für zwei Sekunden.

Wenn Sie diese Taste hingegen bei eingeschalteten Funktionstest betätigten, dann blinkt die grüne LED zwei Sekunden lang auf.

• Lux On/Off

Über diese Taste bestimmen Sie, ob Sie den Prasenzmelder tageslichtabhängig betreiben sollen. Diese Taste ist ausschließlich für Anwendungsart 1 und 2 gültig.

Wenn Sie auf die Taste drücken, wenn der Prasenzmelder tageslichtabhängig ist, blinkt die grüne LED-Leuche zwei Sekunden lang und der Prasenzmelder wird tageslichtunabhängig.

Wenn Sie auf die Taste drücken, wenn der Prasenzmelder tageslichtunabhängig ist, blinkt die grüne LED-Leuche und leuchtet die rote LED-Leuche zwei Sekunden lang und der Prasenzmelder wird tageslichtabhängig.

• Reset

Wenn Sie diese Taste betätigten, werden alle Einstellungen auf Werkseinstellung zurückgesetzt.

4. PFLEGE

Schmutz beeinträchtigt die Funktion des Präsenzmelders. Halten Sie deswegen immer die Linse sauber und trocken. Benutzen Sie für die Linsenreinigung ein feuchtes Tuch mit Wasser und nur weniger Reinigungsmittel. Üben Sie beim Reinigen niemals Druck auf die Linse aus. Sind Linse oder andere Komponenten des Präsenzmelders defekt, dann müssen Sie den Präsenzmelder austauschen.

5. TECHNISCHE DATEN

Abmessungen: 24 × 90 ~mm (HxB)

56 × 90 ~mm (HxB) (einschl. nicht-sichtbarer Teil)

Versorgungsspannung: 230 Vac ± 10%

Leistungsaufnahme: 0,8 W

Relaiskontakt: Schlieber (max. 10 A), licht- und bewegungsempfindlich

Maximale Belastung: Gluhlampen (2300 W)

230 V-Halogenlampen (2300 W)

alle Niederspannungs-Halogenlampen (500 VA)

Leuchtstofflampen (unkompensiert) (1200 VA)

Energiesparlampen (CFLi) (1200 VA)

Maximal schaltbare Kapazität: 140~ F

Maximaler Einsatzpitzenstrom: 80 A/20 ms

Erfassungswinkel: 360^

Montagehöhe: 2,5 - 4 m

Erfassungsbereich: kreisformig, 7 - 12 m

Lichtempfindlichkeit: 30 - 2000 Lux

Ausschaltverzögerung: 5 s/2 - 30 min

Schutzart: IP20

Schutzklasse: Geräteklasse II

Umgebungstemperatur: -5 - 50°C

Prüfzeichen: CE-Kennzeichnung gemäß EN 60669-2-1

6. WARNHINWEISE FÜR DIE INSTALLATION

• Die Installationarf ausschlieblich von einer Elektrofachkraft unter Berücksichtigung der geltenden Vorschriften ausgufht werden.
• These Gebrauchsanleitung muss dem Benutzer ausgehängt werden. Die Gebrauchsanleitung ist den Unterlagen der elektrischen Anlage beizufügen und muss auch eventuellen neuen Besitzern ausgehängt werden. Zusätzliche Exemplare erhalten Sie über die Internetseiten von Niko oder über den Kundendienst von Niko.

• Beachten und berücksichtigten Sie bei der Installation unter anderem folgende Punkte:

• die gultigen Gesetze, Normen und Richtlinien.

• den Stand der Technik zum Zeitpunkt der Installation.
• die in dieser Gebrauchsanleitung aufgeführten Anweisungen, wobei diese Gebrauchsanleitung nur allgemein gültige Bestimmungen enthalt, die für jeder Anlage spezifisch angewendet werden müssen.
• die allgemein anerkannten Regeln fachmännischer Arbeit.

Dieses Produkt erfüllt alle anwendbaren europäischen Richtlinien und Verordnungen. Die für these Produkt zutreffende EG-Konformitätserklärung erhalten Sie gegebenenfalls unter www.niko.eu.

7. NIKO UNDERSTÜTZUNG

Bei Zweifel oder falls Sie bei einem eventuellen Defekt des Produkts noch Fragen bezüglich des Umtausches haben, dann erhnen Sieitte Kontakt auf mit dem Kundendienst von Niko (Belgien: [phone]) oder wenden Sie sich an ihren Grohhandler. Kontaktdaten und weitere Informationen erhalten Sie im Internet unter www.niko.eu in der Rubrik "Unterstützung und Beratung".

8. GARANTIEBEDINGUNGEN

• Der Garantiezeitraum beträgt vier Jahre ab Lieferdatum. Als Lieferdatum gilt das Rechnungsdatum zum Zeitpunkt des Kaufs durch den Endverbraucher. Falls keine Rechnung mehr vorhanden ist, gilt das Produktionsdatum.
• Der Endverbraucher ist verpflichtet, Niko schriftlich über einen Produktmangel innerhalb von zwei Monaten nach dessen Feststellung zu informieren.
• Im Falle eines Mangels hat der Endverbraucher nur Recht auf kostenlose Reparatur oder Ersatz des Produkts. Eine Entscheidung darüber obliegt allein Niko.
• Niko ist nicht für Mängel oder Schäden verantwortlich, die durch fehlerhafte Installation, nicht bestimmungsgemäßen oder unsachgemäßen Gebrauch, durch falsche Bedienung, Anpassen/Ändern des Produktes, infolge von unsachgemäßer Wartung entgegen den Wartungsvorschriften oder die sich aus äußerten Umständen, wie beispelsweise infolge Feuchtigkeit oder Überspannung, ergeben.
• Zwingende Vorschriften der nationalen Gesetzgebung bezüglich des Verkaufs von Konsumgütern und zum Verbraucherschutz haben vor den obigen Bestimmungen Vorrang in den Ländern, in denen Niko direkt oder über seine Neben- oder Tochtergesellschaften, Filialen, Vertriebsstellen, Agenten oder über feste Vertreter verkauft.

Dieses Produkt darf nicht mit dem normalen Haus- bzw. Restmull entsorgt werden. Das zu entsorgende Gerät muss zu einer Mülldeponie oder einer Sondermüllsammelstelle gebracht werden. Neben den Herstellern und Importeuren haben auch Sie als Verbraucher eine Verantwortung bei der Mülltnrennung, dem Recycling und der Wiederverwertung von elektrischen und elektronischen Geräten die entsorgt werden sollen. Um die Entsorgung und Verarbeitung finanzierten zu können, hat die Regierung in bestimmen Fälle einen Recycling-Betrag festgelegt, der im Kaufpreis这点es Produkte enthalten ist.
