| Type de produit | Détecteur de présence infrarouge passif (IRP) pour encastrement plafond |
| Marque | Niko |
| Modèle | 35020056 |
| Technologie de détection | Infrarouge passif (IRP) |
| Usage prévu | Intérieur – petits bureaux, bureaux en îlots, locaux de stockage |
| Hauteur de montage recommandée | 2 à 3 m |
| Portée de détection | 7 m (à 2,5 m de hauteur) |
| Angle de détection | 360° (fig. 1) |
| Dimensions (partie visible) | 24 × 90 mm (H × L) |
| Dimensions (totale avec partie encastrée) | 56 × 90 mm (H × L) |
| Poids | Environ 50 g |
| Tension d'alimentation | 230 Vac ± 10 % |
| Consommation électrique | 0,8 W |
| Type de contact relais | NO (normalement ouvert), max. 10 A |
| Charge maximale (lampes) | Incandescence 2300 W, halogènes 230 V 2300 W, halogènes BT 500 VA, économie d'énergie 1200 VA |
| Sensibilité à la lumière | 30 à 2000 lux (7 valeurs + personnalisée) |
| Temporisation de déconnexion | 5 s à 30 min (6 réglages, dont mode impulsion) |
| Degré de protection IP | IP20 |
| Classe de protection | Classe II |
| Température ambiante | -5 à 50 °C |
| Garantie | 4 ans à compter de la date de livraison |
| Entretien et nettoyage | Nettoyer la lentille avec un chiffon humide et de l'eau additionnée d'un peu de détergent |
| Installation | Par un installateur agréé, dans une boîte de montage Niko (390-20056) ou boîte d'encastrement ø 55-60 mm |
| Réparabilité | Non réparable ; en cas de défaut, remplacer l'appareil |
FOIRE AUX QUESTIONS - 35020056 Niko
Questions des utilisateurs sur 35020056 Niko
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Maison intelligente au format PDF gratuitement ! Retrouvez votre notice 35020056 - Niko et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 35020056 de la marque Niko.

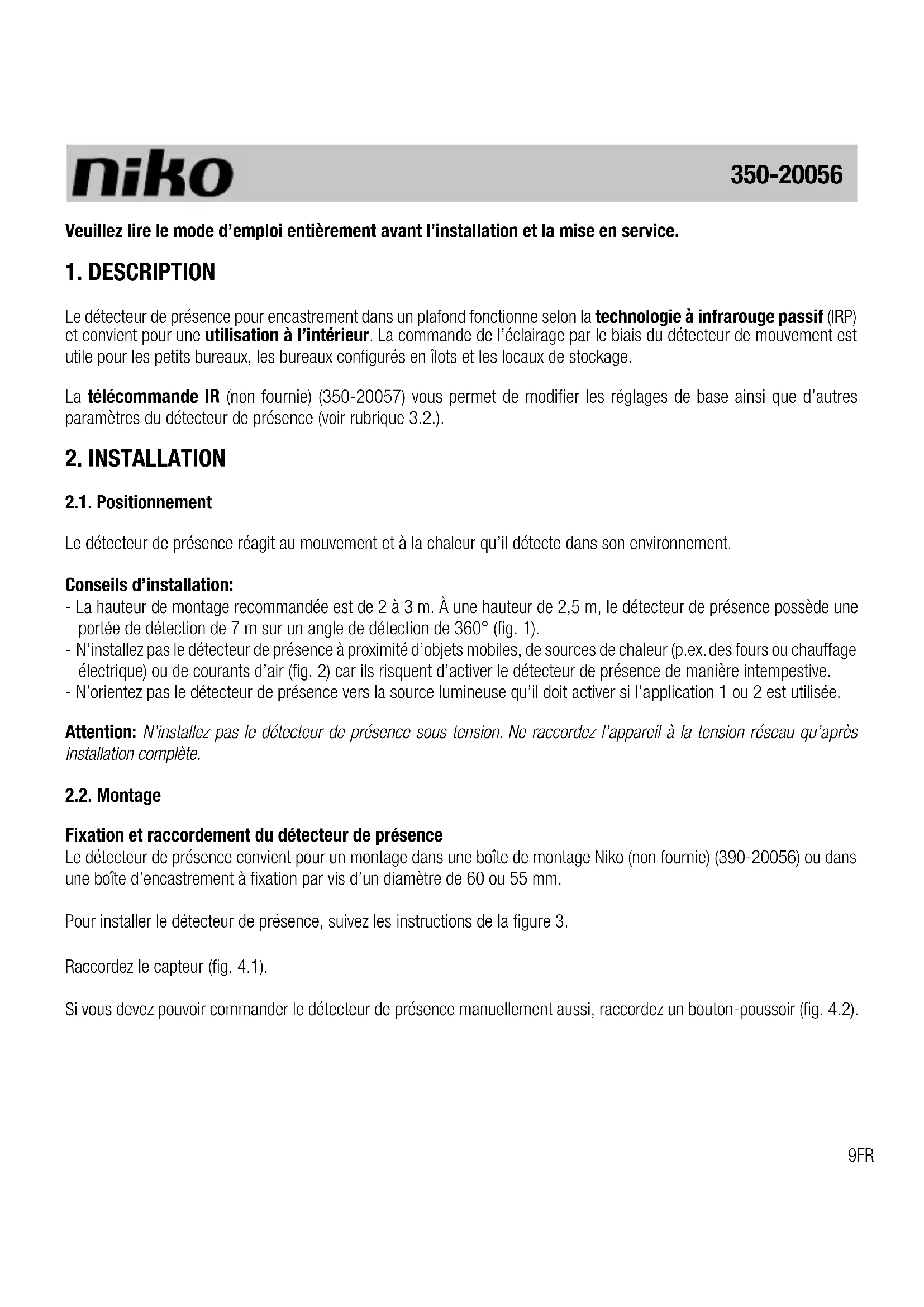

MODE D'EMPLOI 35020056 Niko
Veuillez lire le mode d'emploi entièrement avant l'installation et la mise en service.
1. Description
Le détecteur de présence pour encastrement dans un plafond fonctionne selon la technologie à infrarouge passif (IRP) et convient pour une utilisation à l'intérieur. La commande de l'éclairage par le biais du détecteur de mouvement est utile pour les petits bureaux, les bureaux configurés en îlots et les locaux de stockage.
La télécommande IR (non fournie) (350-20057) vous permet de modifier les réglages de base ainsi que d'autres paramètres du détecteur de présence (voir rubrique 3.2.).
2.1. Positionnement
Le détecteur de présence réagit au mouvement et à la chaleur qu'il détecte dans son environnement.
Conseils d'installation:
- La hauteur de montage recommandée est de 2 à 3 m. À une hauteur de 2,5 m, le détecteur de présence possède une portée de détection de 7 m sur un angle de détection de (fig. 1).
- N'installez pas le détecteur de présence à proximité d'objets mobiles, de sources de chaleur (p. ex. des fours ou chauffage électrique) ou de courants d'air (fig. 2) car ils risquent d'activer le détecteur de présence de manière intempestive.
- N'orientez pas le détecteur de présence vers la source lumineuse qu'il doit activer si l'application 1 ou 2 est utilisée.
Attention: N'installez pas le détecteur de présence sous tension. Ne raccordez l'appareil à la tension réseau qu'après installation complète.
Fixation et raccordement du détecteur de présence
Le détecteur de présence convient pour un montage dans une boîte de montage Niko (non fournie) (390-20056) ou dans une boîte d'encastrement à fixation par vis d'un diamètre de 60 ou 55 mm.
Pour installer le détecteur de présence, suivez les instructions de la figure 3.
Raccordez le capteur (fig. 4.1).
Si vous nevez pouvoir commander le détecteur de présence manuellement aussi, raccordez un bouton-poussoir (fig. 4.2).
3.1.1. Généralités
Après mise sous tension réseau, le détector de présence active la charge et la LED rouge se met à clignoter. Après environ une minute, la charge connectée et la LED sont désactivées. Au terme d'un temps de chauffe de cinq minutes, le détector de présence est prêt à être utilisé.
Le capteur de lumière intégré mesure en permanence le niveau lumineux dans la zone de détection et le compare avec la valeur programmée. Grâce au capteur de lumière, l'éclairage ne s'allume automatiquement que si le détector détecte un mouvement dans la portée de détection et si le niveau de luminosité naturelle se situe sous la valeur LUX programmée. L'éclairage reste allumé tant qu'un mouvement est détecté.
L'éclairage s'éteint automatiquement dès que le niveau de luminosité naturelle programmée est atteint.
Par défaut, la temporisation de déconnexion est de cinq minutes. L'éclairage restera ainsi allumé pendant la durée de déconnexion régée après que le dernier mouvement a été détecté. Dès que la temporisation de déconnexion est écoulée, l'éclairage s'éteint.
3.1.2. Applications
Le détecteur de présence possède quatre applications que vous pouvez sélectionner à l'aide des DIP switches 3 et 4. La figure 5 montre comment vous devez régler ces DIP switches par application.
Allumage et extinction automatiques via le détecteur de présence selon le niveau de luminosité naturelle. Le capteur de lumière a la priorité.
- L'éclairage s'allume automatiquement si le détecteur de présence détecte un mouvement dans la portée de détection et si le niveau de luminosité naturelle se situe sous la valeur LUX programmée.
- L'éclairage s'éteint automatiquement après une durée programmée, dès que le détecteur de présence ne détecte plus de mouvement dans la portée de détection ou si le niveau de luminosité naturelle est supérieur pendant plus de cinq minutes à la valeur LUX programmée.
En option : Vous pouvez aussi raccorder un bouton-poussoir si vous devez pouvoir activer et désactiver le détecteur de présence manuellement. Le détecteur est activé en fonction de la luminosité naturelle.
2) Allumage et extinction manuels au moyen d'un bouton-poussoir ou extinction automatique via le détecteur de présence ou selon le niveau de luminosité naturelle. Le capteur de lumière a la priorité.
Pour cette application, vous devez raccorder le bouton-poussoir (fig. 4.2).
- Si le niveau de luminosité naturelle devient inférieur à la valeur LUX programmée, vous pouvez allumer l'éclairage manuellement à l'aide du bouton-poussoir.
- L'éclairage s'éteint automatiquement après une durée programmée, dès que le détecteur de présence ne détecte plus de mouvement dans la portée de détection ou si le niveau de luminosité naturelle est supérieur pendant plus de cinq minutes à la valeur LUX programmée.
Allumage et extinction automatiques via le détecteur de présence (test de mouvement pendant cinq minutes - voir rubrique 3.2.2.).
Dans le cas de cette application, le détecteur de présence ne réagit pas à la lumière. Le capteur de lumière n'a pas de fonction.
- L'éclairage s'allume automatiquement si le détecteur de présence détecte un mouvement dans la portée de détection.
- L'éclairage s'éteint automatiquement après une durée programmée, dès que le détecteur de présence ne détecte plus de mouvement dans la portée de détection.
En option : Vous pouvez aussi raccorder un bouton-poussoir si vous devez pouvoir activer et désactiver le détecteur de présence manuellement.
4) Allumage et extinction manuels au moyen d'un bouton-poussoir ou extinction automatique via le détecteur de présence (test de mouvement pendant cinq minutes - voir rubrique 3.2.2.).
Pour cette application, vous devez raccorder le bouton-poussoir (fig. 4.2).
Dans le cas de cette application, le détecteur de présence ne réagit pas à la lumière. Le capteur de lumière n'a pas de fonction.
- L'éclairage s'éteint automatiquement après une durée programmée, dès que le détecteur de présence ne détecte plus de mouvement dans la portée de détection.
3.2.1. Généralités
Par défaut, les paramètres sont régler comme suit (réglages d'usine):
| sensibilité elevée | |
| application application 1 | |
| sensibilité à la lumière 100 lux | |
| temporisation de déconnexion 5 min | |
| LED d'indication du mouvement éteinte | (ce réglage ne peut être modifié qu'avac la télécommande IR) |
Vous pouvez modifier les réglages de base (sensibilité et application) à l'aide des DIP switches.
Pour régler la sensibilité, utilisez les DIP switches 1 et 2. La figure 5 montre comment vous devez régler ces DIP switches en fonction de la sensibilité souhaitée du capteur de lumière (minimale, faible, élevée, maximale).
Pour modifier l'application, utilisez les DIP switches 3 et 4 (voir rubrique 3.1.4.).
Pour tous les autres réglages, vous devez utiliser la télécommande IR, disponible séparation.
3.2.2. Test de mouvement
Le test de mouvement vous permet de contrôler si le détecteur de présence fonctionne correctement.
Sélectionnez le test de mouvement au moyen de DIP switches (réglage pour l'application 3 ou 4) ou du bouton de test (Test On/Off) sur la télécommande IR.
Lorsque le test est activé et que le détecteur de présence detecte un mouvement, la LED d'indication rouge s'allume et l'éclairage raccordé est activé pendant cinq secondes.
Attention:
- Le test de mouvement n'est pas influencé par la lumière naturelle.
- Replacez les DIP switches dans leur position d'origine si vous utilisez une détection en fonction de la lumière naturelle (application 1 ou 2).
Une pression brève (< 1 s) permet d'allumer et d'éteindre l'éclairage et de désactiver le détecteur de présence pendant 10 secondes. Ensuite, le détecteur de présence est réactivé automatiquement et l'éclairage s'allume en fonction de l'application sélectionnée.
Si vous exercez une pression brève sur le bouton-poussoir alors que l'éclairage est éteint, celui-ci s'allume. L'éclairage reste allumé tant que le détecteur de présence détecte un mouvement dans la portée de détection et que la temporisation de déconnexion n'est pas écoulée.
- Pression longue
Si vous exercez une pression longue (> 1 s) sur le bouton-poussoir alors que l'éclairage est allumé, celui-ci s'éteint à nouveau. Le détecteur de présence reste désactivé tant qu'il détecte un mouvement dans la portée de détection et que la temporisation de déconnexion + 2 heures n'est pas écoulée. Ensuite, le détecteur de présence est réactivé automatiquement et l'éclairage s'allume en fonction de l'application sélectionnée.
La temporisation de déconnexion est réglée sur 15 minutes. Le détecteur de mouvement sera réactivé automatiquement 2 heures et 15 minutes après que le dernier mouvement a été détecté.
Si vous exercez une pression longue (> 1 s) sur le bouton-poussoir alors que l'éclairage est allumé, celui-ci s'allume à nouveau (quelle que soit le niveau de luminosité naturelle). Le détector de présence reste activé tant qu'il détecte un mouvement dans la portée de détction et que la temporisation de déconnexion + 2 heures n'est pas écoulée. Ensuite, l'éclairage s'éteint, le détector de présence est réactivé automatiquement et l'éclairage s'allume en fonction de l'application sélectionnée.
Si vous exercez une pression longue sur le bouton-poussoir, la LED d'indication rouge du détecteur de présence clignote (allumée pendant 1 seconde, éteinte pendant 3 secondes).
3.2.4. Réglages via la télécommande IR (fig. 6)
- Lock/unlock
Appuyez sur cette touche pour déverrouiller le détecteur de présence. La LED verte du détecteur de présence s'allume et vous pouvez modifier les réglages.
Une fois que vous avez modifié les réglages, appuyez à nouveau sur cette touche pour verrouiller le détecteur de présence. La LED verte s'éteint.
Remarque: Vous devez déverrouiller le détecteur de présence pour modifier tous les réglages (sauf Light 1 On/Off), puis le verrouiller à nouveau pour activer les nouveaux réglages. Si le détecteur de présence n'est pas verrouillé, il se verrouillera automatiquement après cinq minutes. Tous les réglages modifiés sont enregistrés.
Light 1 On/Off
Cette touche possède la même fonction qu'une pression longue sur le bouton-poussoir (voir rubrique 3.2.3.).
Vous ne devez pas déverrouiller le détecteur de présence avant de pouvoir utiliser cette touche.
Light 2 On/Off
Cette touche n'est pas active et ne peut donc pas être utilisée.
- LED On/Off
Cette touche vous permet d'allumer ou d'éteindre la LED rouge indiquant un mouvement.
Si vous appuyez sur cette touche alors que la LED rouge est éteinte, la LED verte clignote et la LED rouge s'allume pendant deux secondes.
Si vous appuyez sur cette touche alors que la LED rouge est allumée, la LED verte clignote pendant deux secondes.
- Lux zone 1
Ces touches rouges vous permettent de régler la sensibilité à la lumière. Il existe sept valeurs LUX possibles:
30, 100, 300, 600, 1000, 2000 et une valeur personnalisée. Vous pouvez utiliser la touche Learn actual lux pour régler la valeur personnalisée entre 30 et 2000 lux.
Si vous appuyez sur la touche Learn actual lux, la LED verte clignote pendant dix secondes pour indiquer que la valeur LUX réglée est chargée. Ensuite, la LED verte s'allume et l'éclairage raccordé s'allume pendant cinq secondes.
Si la valeur LUX réglée ne se situe pas entre 30 et 2000 lux, la LED verte clignote rapidement jusqu'à ce que vous ayez sélectionné un des réglages.
Vous nevez utilisez ces réglages lorsque le niveau de luminosité de la pièce a atteint la valeur minimale. Il s'agit de la valeur à laquelle l'éclairage doit s'allumer lorsque la lumière naturelle dans la pièce n'est plus suffisante.
- Lux zone 2
Les touches orange de la télécommande IR ne sont pas actives et ne peuvent donc pas être utilisées.
Time
Ces touches bleues vous permettent de régler la temporisation de connexion. Six réglages sont possibles: 2, 5, 10, 15 ou 30 minutes ou par impulsions (allumé pendant 5 secondes, éteint pendant 60 secondes).
Les touches Time 1, Time 2 et Time 3 ne sont pas actives et ne peuvent donc pas être utilisées.
Test On/off
Cette touche vous permet d'activer le test de mouvement.
Si vous appuyez sur cette touche alors que le test n'est pas activé, la LED verte clignote et la LED rouge s'allume pendant deux secondes.
Si vous appuyez sur cette touche alors que le test est activé, la LED verte clignote pendant deux secondes.
- Lux On/Off
Cette touche vous permet de déterminer si le fonctionnement du détecteur de présence dépend ou non de la lumière naturelle. Cette touche est uniquement valable pour les applications 1 et 2.
dépendant de la lumière naturelle, la LED verte clignote pendant deux secondes et le détecteur de presence bascule en mode de fonctionnement indépendant de la lumière naturelle.
indépendant de la lumière naturelle, la LED verte clignote, la LED rouge s'allume pendant deux secondes et le détecteur de presence bascule en mode de fonctionnement dépendant de la lumière naturelle.
- Reset
Si vous appuyez sur cette touche, tous les réglages redeviennent leur valeur d'usine.
4. Entretien
La saleté peut influencer le fonctionnement du détecteur de présence. Par conséquent, veillez à ce que la lentille soit toujours propre et sèche. Pour nettoyer la lentille, utilisez un chiffon humide et de l'eau additionnée d'un peu de détergent. N'exercez jamais de pression sur la lentille en la nettoyant. Si la lentille ou d'autres pièces du détecteur de présence sont défectueuses, le détecteur de présence doit être remplacé.
5. Caractéristiques techniques
Dimensions: 24 × 90 ~mm (HxL)
56 × 90 ~mm (HxL) (partie non visible comprise)
Tension d'alimentation: 230 Vac ± 10%
Consommation de courant: 0,8 W
Contact relais: NO (max. 10 A), sensible à la lumière et au mouvement
Charge maximale: lampes à incandescence (2300 W)
lampes halogènes 230 V (2300 W)
toutes les lampes halogènes basse tension (500 VA)
lampes à économie d'énergie (CFLi) (1200 VA)
Capacité de commutation maximale: 140 μF
Courant d'allumage maximal: 80 A/20 ms
Angle de détection:
Sensibilité à la lumière: 30 – 2000 lux
Temporisation de déconnexion: 5 s - 30 min
Degré de protection: IP20
Classe de protection: appareils de classe II
Température ambiante: -5 - 50°C
Agrément: marquage CE, conforme à la norme EN 60669-2-1
6. MISES en GARDE concernant l'installation
- L'installation doit être effectuée par un installateur agréé et dans le respect des prescriptions en vigueur.
- Ce mode d'emploi doit être remis à l'utilisateur. Il doit être joint au dossier de l'installation électrique et être remis aux nouveaux propriétaires éventuels. Des exemplaires supplémentaires peuvent être obtenus sur le site web ou auprès du service support de Niko.
- Il y a lieu de tenir compte des points suivants pendant l'installation (liste non limitative):
- les lois, les normes et les réglementations en vigueur.
- l'état de la technique au moment de l'installation.
- ce mode d'emploi qui stipule uniquement des dispositions générales et doit être lu dans le cadre de toute installation spécifique.
- les règles de l'art.
Ce produit est conforme à l'ensemble des directives et règlements européens applicables. Le cas échéant, vous trouverez la déclaration CE de conformité relative à ce produit sur le site www.niko.eu.
7. Support de NIKO
En cas de doute ou si vous voulez échanger le produit en cas de défaut éventuel, veillez prendre contact avec votre grossiste ou avec le service support de Niko:
Belgique: +32 3 778 90 80
France : +33 820 20 66 25
Vous trouvez les coordonnées et de plus amples informations sur le site www.niko.eu, sous la rubrique "Aide et conseils".
8. Dispositions de garantie
- Le délai de garantie est de quatre ans à partir de la date de livraison. La date de la facture d'achat par le consommateur est considérée comme la date de livraison. En l'absence de facture, la date de fabrication est valable.
- Le consommateur est tenu de prévenir Niko par écrit de tout début de non-conformité, dans un délai maximum de deux mois après constatation.
- En cas de défaut de conformité, le consommateur peut uniquement prétendre à la réparation gratuite ou au remplacement gratuit du produit, selon l'avis de Niko.
- Niko ne peut être tenu pour responsable d'un défaut ou de dommages résultant d'une installation fautive, d'une utilisation impropre ou négligente, d'une commande erronée, d'une transformation du produit, d'un entretien contraire aux consignes d'entretien ou d'une cause externe telle que de l'humidité ou une surtension.
- Les dispositions contraignantes de la législation nationale ayant trait à la vente de biens de consommation et à la protection des consommateurs des différents pays où Niko procède à la vente directe ou par l'intermédiaire d'entreprises sœurs, de filiales, de succursales, de distributeurs, d'agents ou de représentants fixes, prévalent sur les dispositions susmentionnées.
Ce produit ne peut pas être jeté avec les déchets non triés. Apportez vos équipements obsolètes électriques et électroniques à un point de collecte agréé. Tout comme les produits et importateurs, vous jouez un rôle important dans le triage, le recyclage et la réutilisation des appareils électriques et électroniques. Afin de pouvoir financer la collecte et le traitement écologique, les autorités imposent dans certains cas une cotisation de recyclage (comprise dans le prix d'achat de ce produit).
