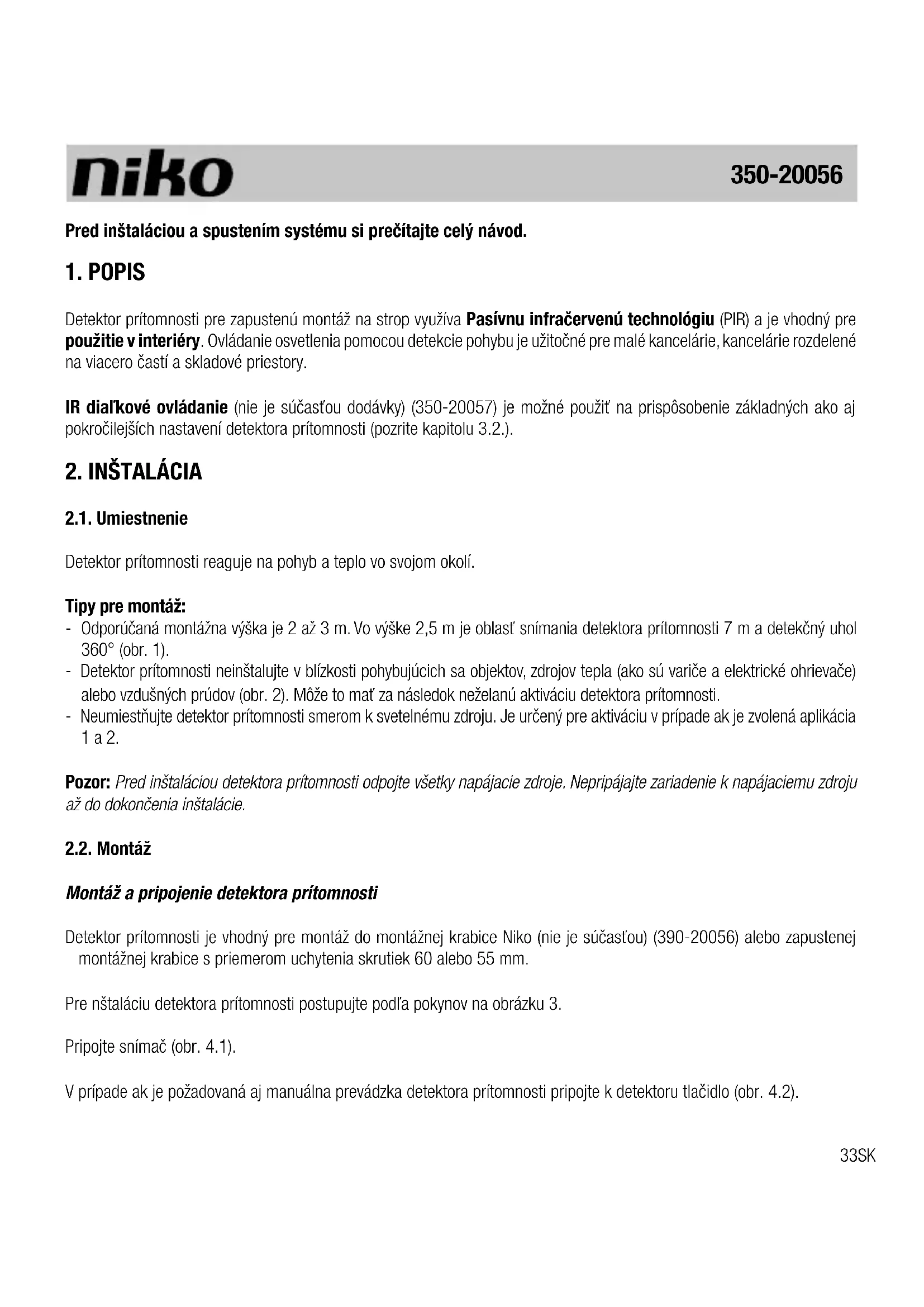

NÁVOD NA OBSLUHU 35020056 Niko

Pred instaláiou a spustením systemdu si precitajte celý námod.

1. POPIS

Detektor pritomnosti pre zapustenu montáž na strop využiva Pasivnu infračervenu technologiu (PIR) a je vchodné pre použitie v interiery. Ovladanie osvetlenia pomocou detekcie pohybu je užitočné pre malé kancelária, kancelária rozdelné na viacero Častí a skladové priestory.

IR dial'kové ovladanie (nie je sucastou dodávky) (350-20057) je mozné použit na prisposobenie základnych ako ajPokročilejsich nastaveni detektora pritomnosti (pozrite kapitolu 3.2.).

2. INŠTALÁCIA

2.1. Umiestnenie

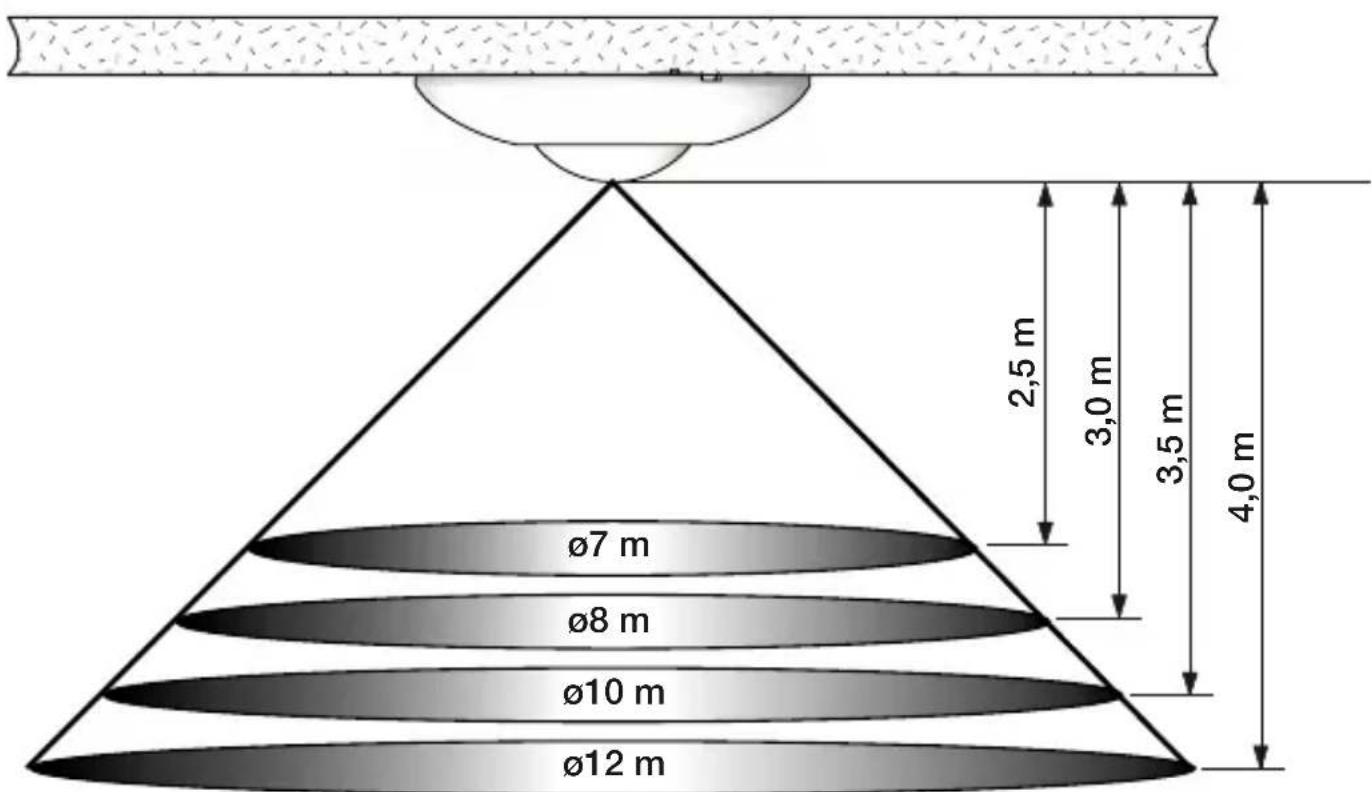

Detektor pritomnosti reaguje na pohyb a teplo vo svojom okoli.

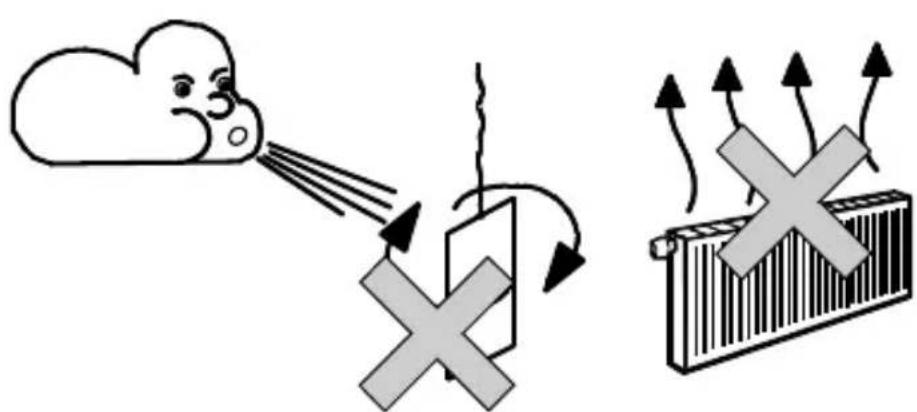

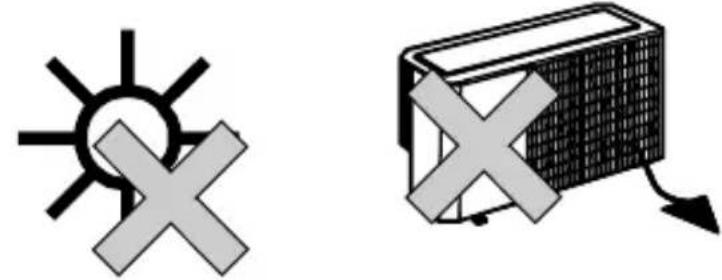

Tipy pre montáz:

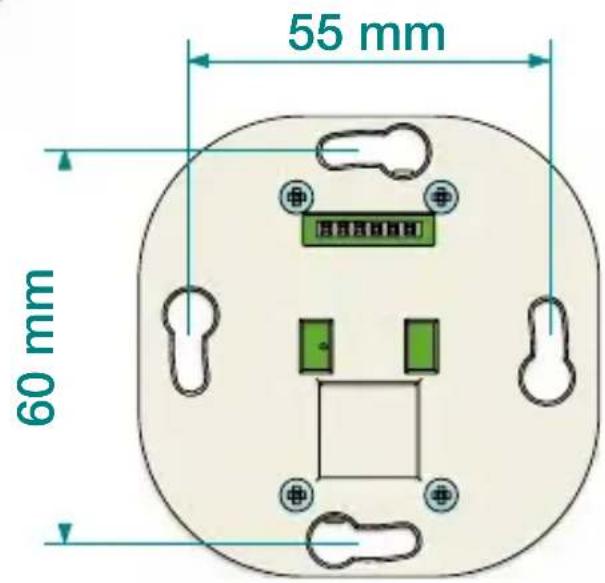

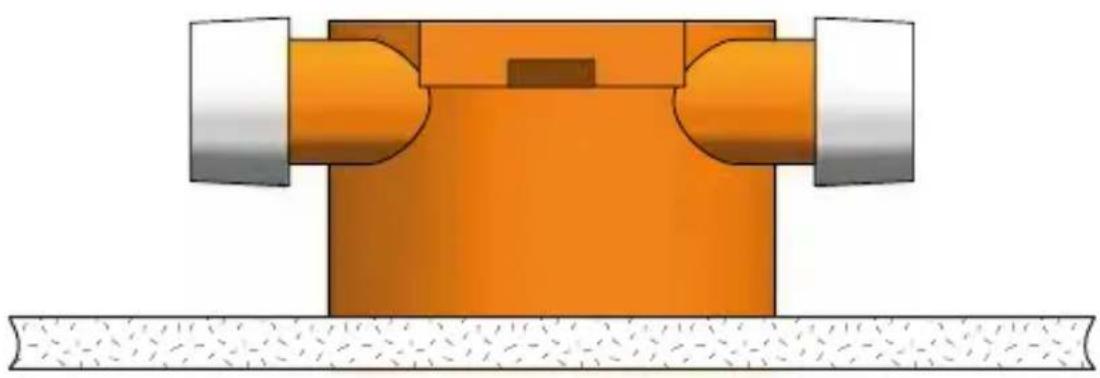

Detektor pritomnosti je vchodny pre montáž do montážnej krabice Niko (nie je sučastou) (390-20056) alebo zapustenej montážnej krabice s priemerom uchytenia skrutiek 60 alebo 55 mm.

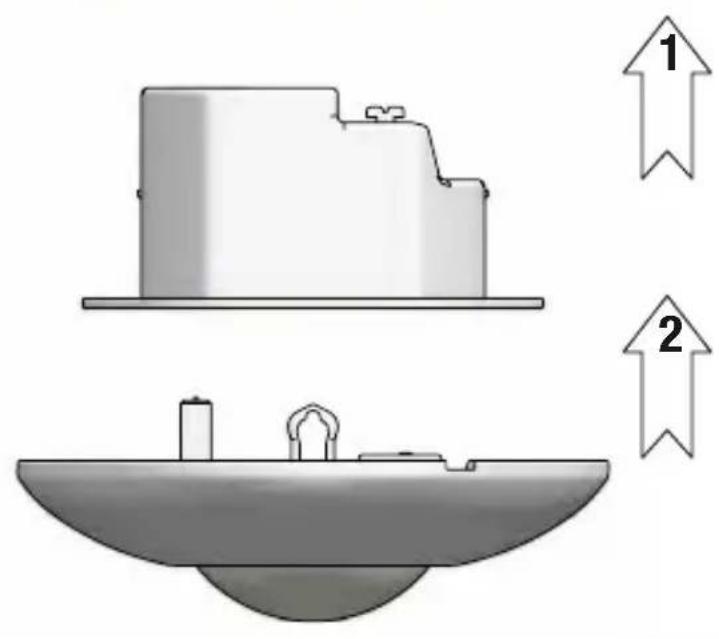

Pre nstalaci detektora pritomnosti postupujte pod'aPokynov na obrzku 3.

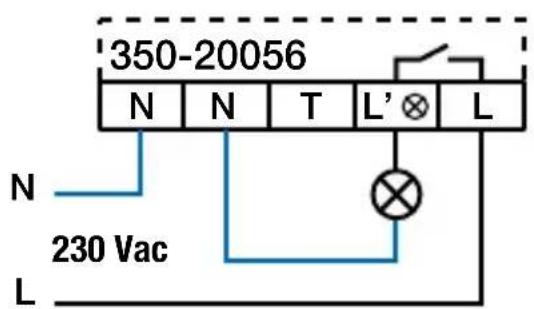

Pripojte snimač (obr. 4.1).

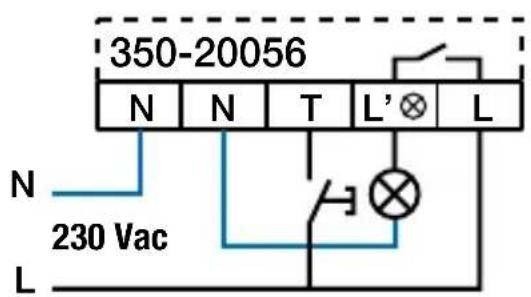

V priade ak je požadovaná aj manuálna prevázka detektora pritomnosti pripojte k detektoru tlacidlo (obr. 4.2).

3. PREVÁDZKA A NASTAVENIE

3.1. Prevádzka

3.1.1.Vseobecne

Potom, co sie'tové napatie bolo zapnute, detektor pritomnosti aktivuje zataž a Červena LED dióda začne blinkat. Po priblžne jegnej minute sa pripojená zataž a LED vypne. Po piatich minútach "casu zahrivania" je detektor pritomnosti pripraveny na použitie.

Integrovaný svetelný senzor priebežne meria intenzitu svetla v snímanej oblasti a porovnáva ju s nastavenou hodnotou. Svetelný snímač svetlo zapne automaticicky iba v pripline, ak detektor zachytí pohyb v snímanej oblasti a sučasne intenzita Denného osvetlenia je nižsia ako nastavená hodnota. Svetlo zostane zapnuté tak dlho,Pokym je detegovaný pohyb.

Osvetlenie sa automaticky vypne po dosiahnuti prednastavenej urovne Denného svetla.

Predvolené nastavenie onskorenia vypnutia je pát minút. Po detegovaný posledného pohybu dostane osvetlenie zapnute po dobu onskorenia vypnutia. Po uplynuti casu onskorenia vypnutia sa osvetlenie vypne.

3.1.2. Aplikacia

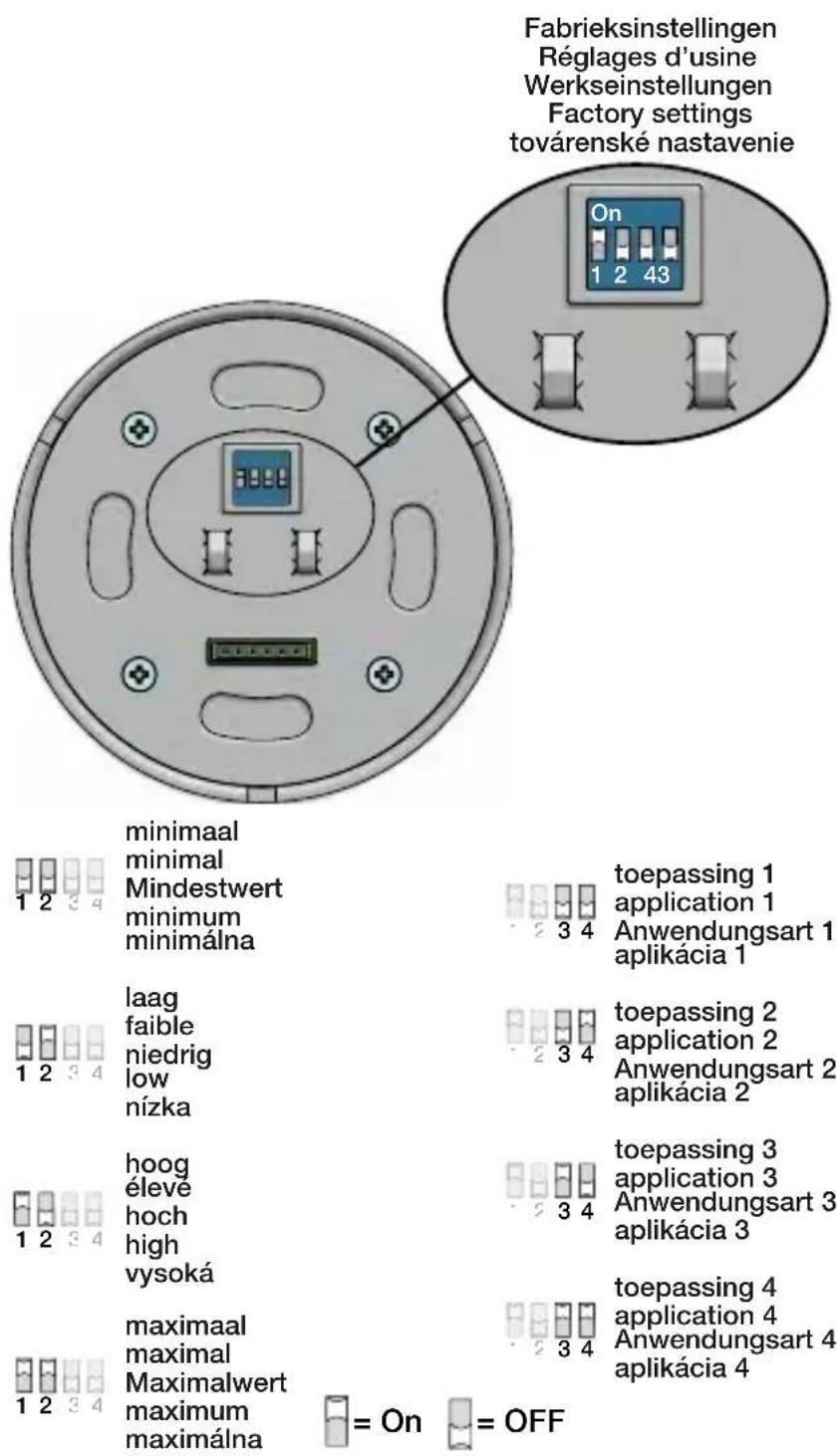

Detektor pritomnosti ma styri applikacie, ktoré je moze zvolit pomocou DIP prepinačov 3 a 4. Obrázok 5 znázornije ako sa majú DIP prepinače nestavit pre Jednotlivé applikacie.

1) Automaticke zapnutie a vypnutie s detektorom pritomnosti v závislosti od urovne Denného svetla. Svetelný snímac má prioritu.

• Osvetlenie sa automaticky zapne ak detektor pritomnosti deteguje pohyb v snimej oblasti a ak uroven denneho svetla je njzia aka prednastavena hodnota luxov.
• Osvetlenie sa automaticky vypne po uplynuti prednastaveného chsu, ak detektor pritomnosti nedeteguje ziadny pohyb v snimanej oblasti alebo ak uroven dessno hdeného svetla bude vyssia ako prednastavená hodnota luxov po dobu piatich minut.

Volitelné: K detektoru je moźne pripojit taktież tlacidlo pre manuálne spinanie detektora pritomnosti. Detektor sa aktivuje v závislosti od urovneDEXHO svetla.

2) Manuálne zapnutie alebo vypnutie s tlacidlom alebo automatické vypnutie s detektorom pritomnosti alebo v závislosti od urovne Denného svetla. Svetelný snímač má prioritu..

Pri teito applicácijie potrebne pripoiit flačidlo (obr. 4.2).

• Ak uroven denneho svetla klesne pod prednastavenu uroven luxov, osvetlenie moze byt manualne zapnute pomocou tlaicidla
• Osvetlenie sa automaticicky vypne po uplynuti prednastavenego chsu, ak detektor pritomnosti nedeteguje ziadny pohyb v snimanej oblasti alebo ak uroven dennoho svetla bude vvssia ako prednastavena hodnota luxov po dobu piatich minut.

3) Automaticke zapnutie a vypnutie s detektorom pritomnosti (testovaci rezim po dobu piatich minut - pozrite kapitolu 3.2.2.).

Pri tejto aplikáci detektor prítomosti nereaguje na svetlo. Svetelný snímač nie je v Činnosti.

• Osvetlenie sa automaticky zapne ak detektor pritomnosti deteguje pohyb v smimanej oblasti.
• Osvetlenie sa automatickny vypne po prednastavenomČase, ak detektor pritomnosti nedetegujeŽiadny pohyb w snímanej oblasti.

Volitelné: K detektoru je možné pripjit taktiež tlačidlo pre manuálne spínanie detektora prítomnosti.

4) Manuálne zapnutie alebo vypnutie s detektorom pritomnosti alebo automaticke vypnutie s detektorom pritomnosti (testovaci režim po dobu piatich minut - pozrite kapitolu 3.2.2.).

Pri tejto aplikáciijepotrebné pripojit tlačidlo (obr. 4.2).

Pri tejto aplikáci detektor prítomosti nereaguje na svetlo. Svetelný snimač nie je v Činnosti.

• Osvetlenie sa automatickny vypne po prednastavenomČase, ak detektor pritomnosti nedetegujeŽiadny pohyb w snímanej oblasti.

3.2. Nastavenia

3.2.1.Vseobecne

Pri dodani su parametre nastavené nasledovne (továrenské nastavenie):

Citlivost Vysoká
Aplikária Aplikária 1
Svetelná citlivost 100 lux
Oneskorenie vypnutia 5 min
LED indikária pohybu Vypnutá (je:nozne zmenit len pomocou dialkového ovládania)

Základné nastavenie (citlivost' a aplikácia) je mozné nastavit pomocou DIP prepínačov.

Pre nastavenie citlivosti použite DIP prepínače 1 a 2. Obrázok 5 znázornuje ako nastavit DIP prepínače na požadovanú citlivost svetelného snímača (minimálna, nízka, vysoká alebo maximálna).

Vyber aplikácie je moźne vykonat pomocou DIP prepínačov 3 a 4 (pozrite kapitolu 3.1.4.)

Pre nastavenie všetkích d'alšich nastaveni je potrebné použit IR dial'kové ovládanie. To je k dispozicii samostatne.

Testovaci režim nastavite pomocou vchodnych DIP prepinačov (nastavenie pre aplikáciu 3 alebo 4) alebo cz testovacie tlacidlo (Test On/Off (zap/vyp)) na IR dialkovom ovladani.

• Denné svétlo némá na testovác režim vplyv.
• Resetujte DIP prepínače do pôvodnej polohy, ak sa má použit detekcia Denného svetla (aplikácia 1 alebo 2).

3.2.3. Tlacidlo

• Krátke stlačenie
  Krátke stlačenie (< 1 s) zapne alebo vypne osvetlenie a vyradi detektor pritomnosti na dobu 10 sekünd. Detektor pritomnosti sa následne opatovne aktivuje a zopne osvetlenie v závislosti od zvolenej aplikácie.
  Krátke stlačenie tlacidla pri vypnutom osvetlení osvetlenie zapne. Osvetlenie dostane zapné po dobuPokým detektor pritomnosti deteguje pohyb v snímanej oblasti a ěcas oneskorenia vypnutia este neuplynul.
  Dlhe stlacenie

Dlhe stlaenie (>1s) pri zapnutom osvetleni, osvetlenie opatovne vypne Detektor pritomnosti zostane vyradeny pouym deteguje pohyb v snimenej oblasti a cas oneskorenie vypnutia ^+ 2 hodiny eeste neuplynul. Detektor pritomnsti sa nasledne opatovne aktivuje a zopne osvetlenie v zavislosti od zvolenej aplikacia.

Priklad: Oneskorenie vypnutia je nastavené na 15 minút. Detektor pritomnosti sa opatovne automaticky aktivuje pouplynuti 2 hodín a 15-tich minút od detegovania posledného pohybu.

Dlhe stlacenie (>1s) pri vypnutom osvetleni, osvetlenie opatovne zapne (bez ohladu na uroven denneho svetla). Detektor pritomnosti dostane aktivovany Pokym deteguje pohyb v smimanej oblasti a cas oneskorenie vypnutia +2 hodiny este neuplynul. Osvetlenie sa nasledne vypne, detektor pritomnosti sa opatovne aktivujce a zapne osvetlenie v zavislosti od zvolenej aplikaciae.

Ak sa tlacidlo aktivuje dlhym stlacenim, cervena LED na detektore pohybu bude blikat (na 1 sekundu kaźde 3 sekundy).

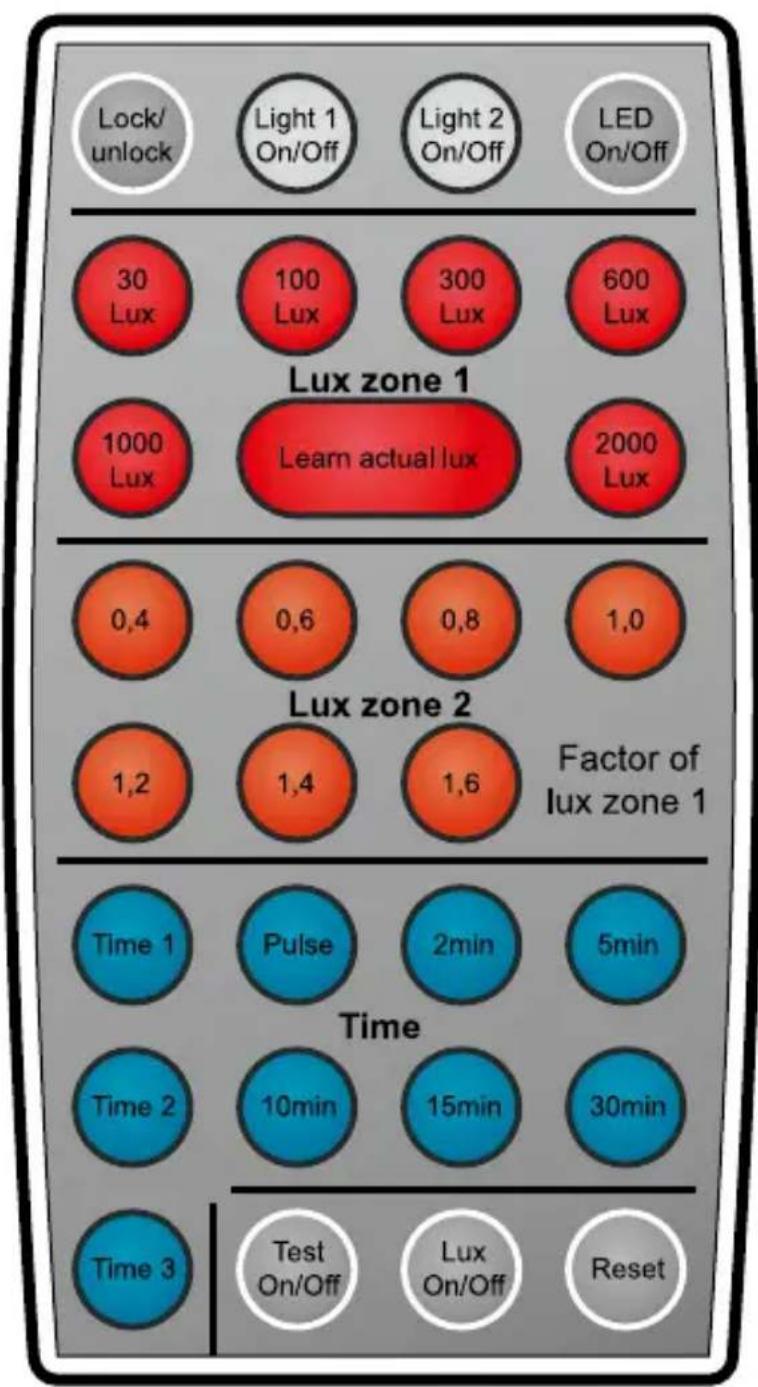

3.2.4. Nastavenie pomocou IR dial'kového ovládania (obr. 6)

• Lock/unlock

Stlačte toto tlacidlo pre odomknutie detektora pritomnosti. Zelená LED na detektore pritomnosti sa rozsvieti na indikáciu toho,Že nastavenia je možné menit.

Po zmene nastaveni opatovne stlačte toto tlacidlo na uzamknutie detektora pritomnosti. Zelená LED zhasne.

Poznamka: Aby bolo możné menit' nastavenia, detektor pritomnosti je potrebné odomknut (s vynimkou Light 1 On/Off (Svetlo 1 zap/vyp)) a pre ulożenie novych nastavení opatovne zamknut. Ak detektor pritomnesti neuzamknete, uzamkne sa automaticy po piatich minutach. Vsetky zmenené nastavenia budu ulożené.

Light 1 On/Off

Toto tlacidlo ma rovnakú funkciu ako dlhé stlacenie na tlacidle (pozrite kapitolu 3.2.3.).

Pre použitie tohto tlacidla nemusite odomknut detektor pritomnosti.

Light 2 On/Off

Použite toto tlacidlo na zapnutie alebo vypnutie Červenej LED, ktorá indikuju detekciu pohybu.

Ak stlacite toto tlaicidlo pri vypnutej cervenej LED, zelena LED zaene blika' a cervena LED sa rozsvieti na dve sekundy. Ak stlacite toto tlaicidlo pri zapnutej cervenej LED, zelena LED bude dve sekundy blika'.

• Lux zone 1

Tieto Červené tlačidlá sa použivajú na nastavenie svetelnej citlivosti. K dispozicii je sedem možnych nastavení luxov: 30, 100, 300, 600, 1000, 2000 a vlastné hodnota luxov. Vlastné hodnota sa nastavuje pomocou tlačidla Learn actual lux (Zapamātatć aktuálnu hodnotu luxov) a može mat' hodnotu od 30 do 2000 lux.

Ak stlacite tlacidlo Learn actual lux (Zapamata' aktualnu hodnotu luxov), zelena LED bude po dobu desiatich sekund blikat na indikaciu toho, ze sa nacitava pozadovaná hodnota luxov. Zelena LED sa nasledne Rozsvieti a priopojené osvetlenie za zapne na dobu 5 sekund.

Tieto nastavenie je potrebné použit v pripeade ak uroven svetla v miestnosti dosiahla minimalnu uroven. To je hodnota pri ktorej by sa malo osvetlenie zapnut v pripeade, ak v miestosti nie je dostatok dneného svetla.

• Lux zone 2

56 × 90 ~mm (V × ) (vrátane Častí, ktoré nie je vidiet)

Sietové napatie: 230 Vac ± 10%

Spotreba elektrickej energia: 0,8 W

Relevy kontakt: NO (max. 10 A), citlivy na svetlo a pohyb

230 V halogenovéžiarovsky (2300 W)

vsetky nizkonapatové halogenové ziarovky (500 VA)

• Instaláciu musí vykonat' kvalifikovany odborník v súlade s platnými predpismi.
• Tento námod musí byt odovzdany uživateřovi. Musí byt sučastou dokumentácie o elektrickej instaláci a musí byt odovzdany kaźdemu novému uživateřovi. Dalsie kópie námodu su dostupné na web stranke Niko alebo cze sluzby zákaznikom. Najnoví námod na instaláciu tohto vyrobku je k dispozicii na internetovych strankach Niko.
• Poças instalacia je potrebne brat' do uvahy nasledovné (neobmedzuje sa iba na nasledovný zoznam):
• aktuálne zákony, normy a vyhlásky.
• aktuálny stav technologie vČase instalácie.
• tento námod, ktorý obsahůje iba všeobecné pravidlá, je potrebné použit's ohladom na špecifiká každej instalácie.
• pravidla správnéj instalacia.

Tento vyrobok splina vsetky relevantne Europske predpisy a nariadenia. V pripe potreby najdete prislu-sné ES vyhlasenie o zhode na www.niko.eu.

7. NIKO TECHNICKÁ PODPORA

Ak mate otazky, obrte sa na zastupenie firmy Niko (Slovenská republica: [phone]) alebo vás velkoobchod. Dalsie informácie a kontakty najdete na stranke www.niko.eu v sekci "Pomoc a podpora".

8. ZARUÇNE PODMIENKY

• Záručná doba je štyri roky od datumu dodávky. Za datum dodávky sa považuje datum fakturacie alebo vydania iného dañoveho dokladu zákaznikovi. Ak takýto doklad nie je k dispozicii, platí datum vyroby.
• Zákaznik je povinnýpisomnou formou informovat Niko o poruche do dvoch mesiacov od jej objavenia.
• V pripe poruchy vyrobku ma zakaznik naro k na bezpln uopravu alebo vymenu (na zaklade posudenia firmy Niko).
• Niko nenesie zodpovednost' za poruchu alebo poskodenie sposobene nespravnou instalaciou, nespravnym alebo nedbalym pouzitim, prepravou vyrobku, nespravnou udrzbou, alebo vonkajsimi vplyvmi akso su zvyşena vlhkest ci prepatie.
• Záväzné zákony národnej legislátivity, týkajúce sa predaja tovaru a ochrany zákazníka platné v krajinách, KDE sa predávajú vyrobky Niko, priamo alebo cz sesterské Čdérske spolocnosti, retazce, distribútorov, agentov alebo stálych predajních zastupcov, su nadriadene vyssie uvedenám pravidlám a nariadeniam.

Vyradeny vyrobok nevhadzujte do netriedeneho odpadu. Prineste ho do oficialnej zberne odpadu. Spoloche s vyrobcami a importermi mate doleztu ulohu v Rozvoji triedenia, recyklacia opatovneno pouzitia vyradenych elektrickych a elektronickych pristrojov.
