NÁVOD NA OBSLUHU 36045011 Niko

Pomocou riadiaceho modulu 登ného svetla DLC 360-45011 (d'alej len modul DLC) sa osvetlenie dá riadit automaticky v závislosti od intensity dopadajúceho 登ného svetla a pri detekovani pohybu (obr. 1). Vdaka optimálneu vyuzivaniu osvetlenia je modul riadenia DLC energeticky USporným riešením.

Modul je predprogramovany pre rozne štandardné applícăe a navrhutý na montáž na DIN lištu (širka 4 moduly). Modul je vchodný na riadenie riadiacim signálom 1 - 10 V. Na napájanie riadiaceho modulu DLC a na spínanie zátaže slúži napájací zdroj Power Pack 360-47000 (SELV).

Aplicačné oblasti: chodby, vystavné haly, kancelárske priestory, konferencné priestory, školské priestory, vyrobné priestory, Jedálne, športové haly, spolocenské haly, obchody.

Príslušenstvo

• Snímače: - svetelný snímac 350-10011
  -pohybov'snimač 350-20010/350-20011
• Manuálne ovládače: - tlacidlový spinač 170-00000
• Jednopólový spinač 170-71100
• bezpotencialové tlacidlo 24V, 4 kontakty, s LED 170-47100
• casovy spinač 420-00100 + 1XX-78200

2. INSTALÁCIA

Zapojenie

Riadiaci modul DLC 360-45011 je urceny na malé napatie SELV.

Pozri manu al pre konkretny snimač.

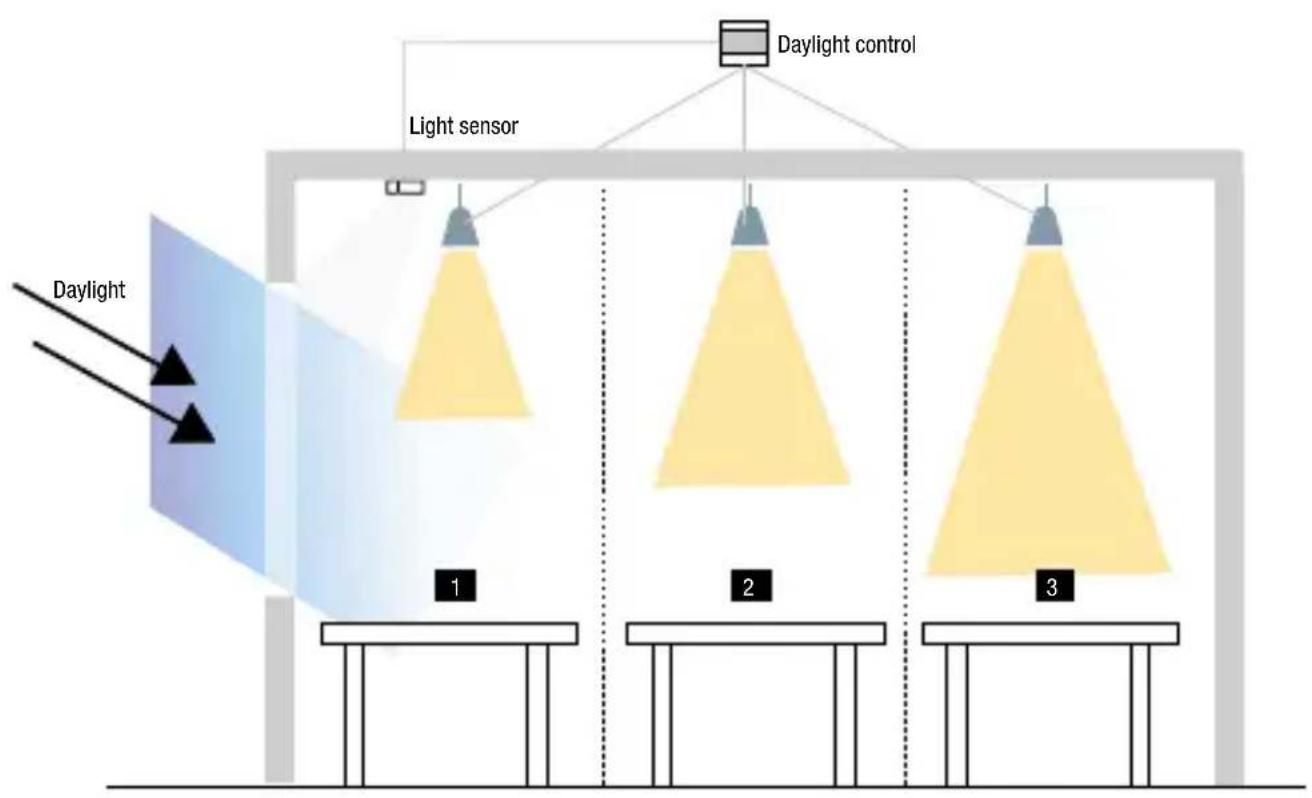

Poznamka: Svetelný snímač namontujte vždy na mieste s dopadajúcim Denným svetlom (pozri obr. 1). V pripe roliet/žalúzi svetelný snímač namontujte tak, aby sa nenachádžal v mieste priameho dopadu slnečného Žiarenia.

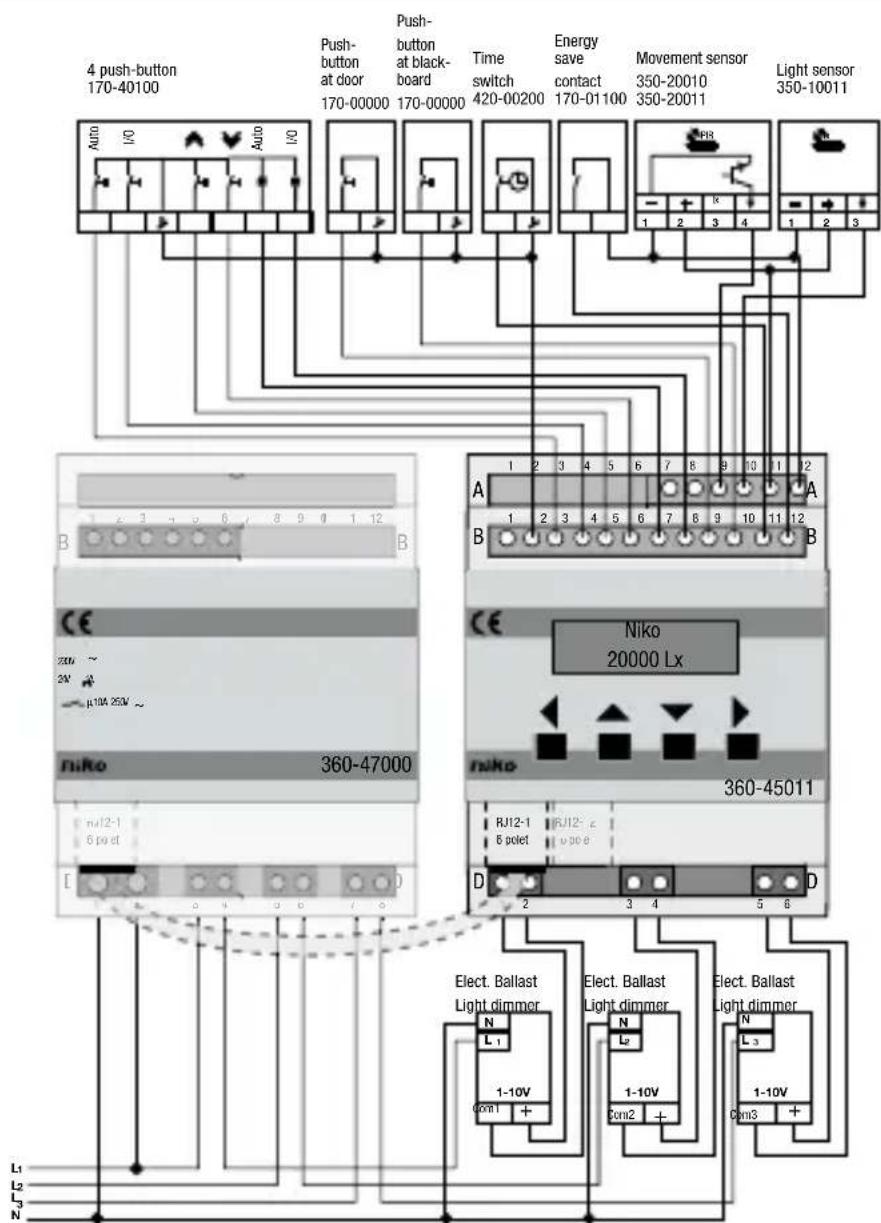

Scheme zapojenia (obr. 2)

Svetelný snímač (350-10011) by pred pripojením napájania mal byt správné umiestné y a zapojený. Postupujte nasledovne:

Ak bol riadiaci modul DLC zapnuty este pred správnym pripojením svetelného snímača, možete zopakovat spustenie snímača (pozri '4.2. ADJUSTMENT -> Adjust settings).

3. PREVÁDZKA A POUŽITIE

3.1 Svetelný snímac (350-10011) (obr. 2)

3.2 Pohybový snímac (350-20010/350-20011) (obr. 2)

Pohybové snímače (najviac 8 paralelle pripojenych snímačov) umožnju spinanie osvetlenia pri detekovani pohybu.

3.3 Manuálne ovládanie (obr. 2)

Tlacidlo 170-00000

V závislosti od aplikácie (pozri 3.4) možete na zapínanie a vypínanie osvetlenia pripojit manuálne tlačidlo.

Casovy spinač 420-00100 + 1XX-78200

V závislosti od aplikácie (pozri 3.4) možete na zapínanie a vypínanie osvetlenia pripojit Časový spínač.

Jednopólový spinač 170-01100

Na riadiaci modul DLC możete pripojit spinač, ktorý aktivujé úsporny režim (loadshedding --> pozri '4.2 ADJUSTMENT') Aby sa osvetlenie zaplo iba pri nízkej urovnì Denného svetla.

Bezpotencialové tlacidlo 24V, 4 kontakty, s LED 170-47100

Pre každu aplikáciu (pozri 4.4) možete pripojit bezpotencílové tlačidlo 24V, 4 kontakty, s LED. - Auto (so spätnou indikáciou): Systém precházza do automatickeho režimu a osvetlenie sa riadi v závislosti od deneného svetla podl'a nastavení danej aplikácie.

• I/O (so spätnou indikái): 'zap-vyp'. System sa nachadza v režime manuálneho riadenia. Osvetlenie możete zapnut alebo vypnut stlačením tlacidla. Ak je osvetlenie zapnuté, NIE JE riadné v závislosti od denenho svetla, ale je zapnuté vo vsetkych zónach (ak nie je aktivovaná funkcia pamăte stmievania DIM, pozri 5.1 'General set').
• Zvysné 2 tlacidla sa použivajú na sučasné stmievanie osvetlenia nahor a nadol vo vsetkych zónach (riadenie 1 - 10 V). Tieto dve tlacidla nemajú spätnu vizbu. Počas stmievania sa systém nastaví vždy do režimu manuálneho riadenia.

3.4 Aplikácie

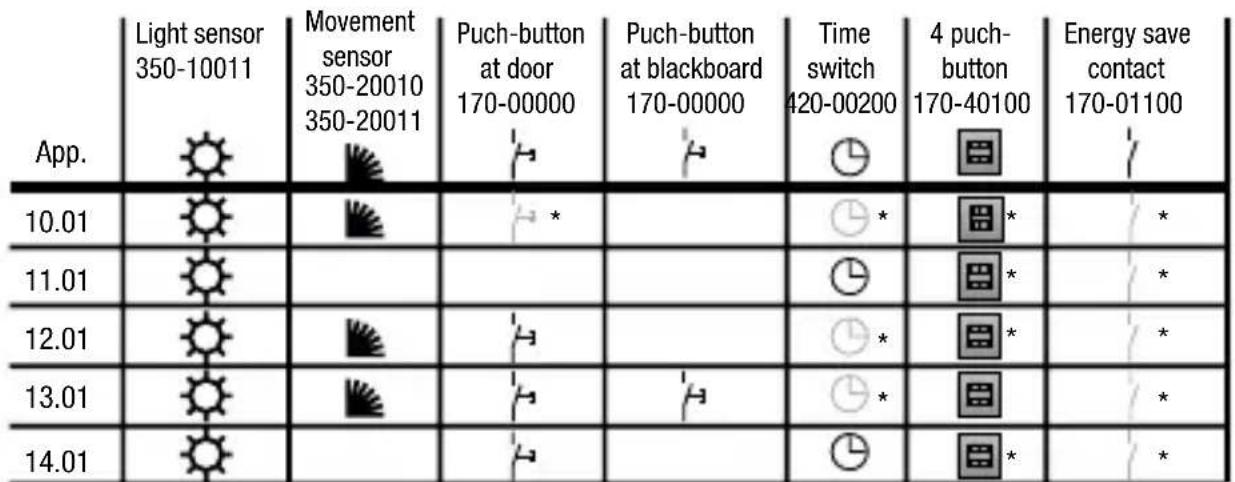

Riadiaci modul DLC je štandardne vybavený radom voliteñních predprogramovaních aplikácí (obr.3) Postup vyberu aplikácie najdete v dokumente 'Zrychlený námod', A.

Aplikácia 10.01 (vyrobné nastavenie):

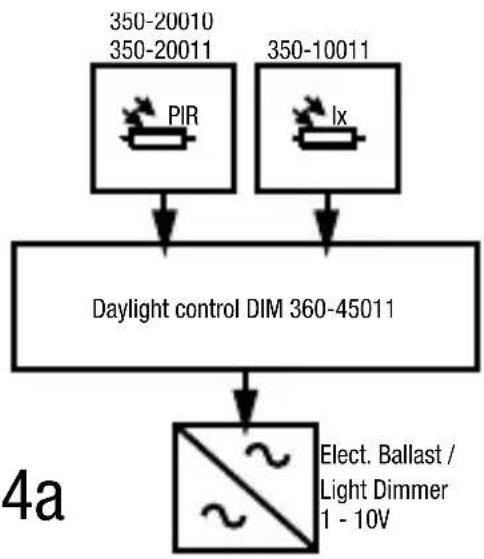

Automaticke ZAP/VYP pomocou pohybového snímača (obr. 4a)

Ak pohybov snimač detekuje nejakú Činnost a sučasne nie je dosiahnutá osvetlenost odDEXHO svetla, modul DLC sa zapne. Kym pohybov snimač detekuje Činnost, osvetlenie sa ovláda prostrednictvom 3 kanálov v závislosti od nastavenych parametrov. Ako sa intenzita dopadajucehoDEXHO svetla zvyšuje alebo znižuje, osvetlenie priestorov sa reguluje smerom nadol/nahor, aby bola vždy dosiahnutá minimálna požadovaná uroven osvetlenosti. Ak pohybov snimače uznedetekuju Žiaden pohyb alebo ak v miestnosti bola dosiahnutá dostatočná osvetlenost, osvetleniesa automatický vypne po uplynuti prednastaveného Času. Volite)'ne sa dá vyuzit' aj manuálne zap/ vyp a stmievanie cz I/O vystupy a vystupy (170-47100).

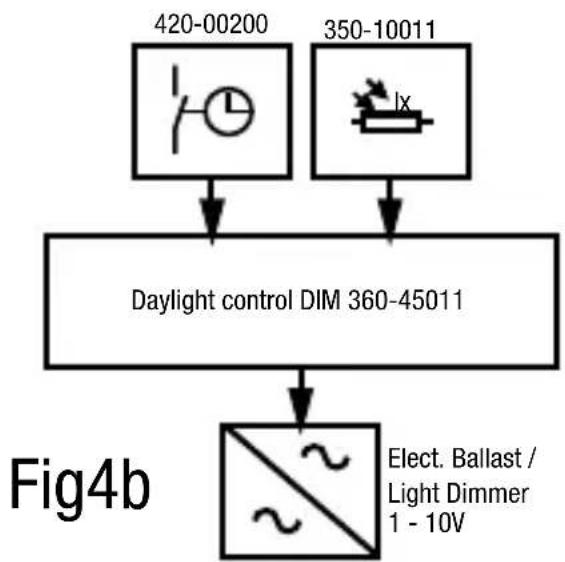

ZAP/VYP pomocou chasového spinača 420-00100 + 1XX-78200 (obr. 4b)

Riadiaci modul DLC s 3-kanálovýstmievaním sa zapína a vypína prostredníctvom externého Časového spinača. Osvetlenie sa ovláda prostredníctvom 3 kanálov v závislosti od nastavenych parametrov. Ako sa intenzita dopadajúceho Denného svetla zvyšuje alebo znižuje, osvetlenie priestorov sa reguluje smerom nadol/nahor, aby bola vždy dosiahnutá minimálna požadovaná uroven osvetlenosti. Ak je intenzita Denného svetla dostatočná, osvetlenie sa automaticky vypne po uplynuti nastaveného Času. Použitie napr. vo vystavněch priestoroch.

Aplikácia 12.01:

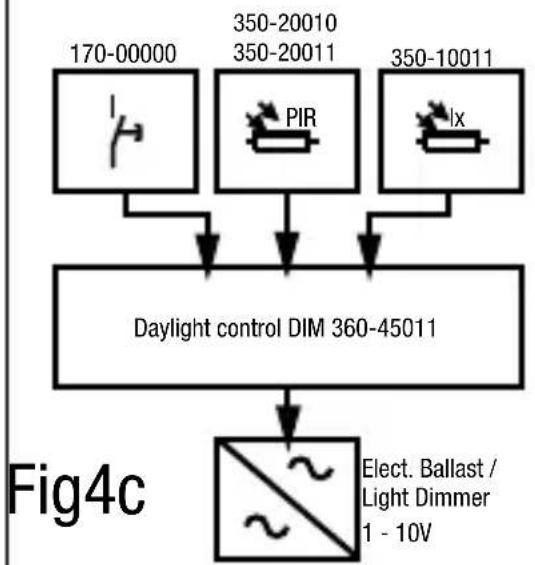

Manuálne zap/vyp, automatické vypnutie pomocou pohybového snímača (obr. 4c)

Riadiaci modul DLC s 3-kanálovým zap/vyp sa zapína a vypína prostredníctvom tlacidla (170-00000). Pokým pohybový snímač detekuje pohyb, osvetlenie sa ovláda prostredníctvom 3 kanálov v závislosti od nastavenych parametrov. Ako sa intenzita dopadajúceho Denného svetla zvyšuje alebo znižuje, osvetlenie priestorov sa reguluje smerom nadol/nahor, aby bola vždy dosiahnutá minimána požadovaná uroven osvetlenosti. Ak pohybový snímače už nedetekuju Žiaden pohyb alebo ak v

miestnosti bola dosiahnutá dostatočná osvetlenost, osvetlenie sa automaticky vypne po uplynuti prednastaveného Času. Použitie napr. v kanceláriach a v konferencných priestoroch.

Aplikácia 13.01:

2-kanálový riadiaci modul DLC, 1-kanálové zap/vyp, automatické vypnutie pomocou pohybového snímača (obr. 4d)

Celkové osvetlenie:

2-kanálový riadiaci modul DLC sa zapína a vypína prostredníctvom tlacidla pri dverach (170-00000). Pokým pohybový snímač detekuje pohyb, osvetlenie sa ovláda prostredníctvom 2 kanálov v závislosti od nastavenych parametrov. Ako sa intenzita dopadajúceho Denného svetla zvyšuje alebo znižuje, osvetlenie priestorov sa reguluje smerom nadol/nahor, aby bola vždy dosiahnutá minimálna požadovaná uroven osvetlenosti. Ak pohybové snímače už nedetekuju Žiaden pohyb alebo ak v miestnosti bola dosiahnutá dostatočná osvetlenost', osvetlenie sa automatický vypne po uplynuti prednastaveného Času. Volitel'ne sa dá vyuzit' aj manuálne zap/vyp a stmievanie cez I/O vystupy a vystupy (170-47100). Použitie napr. v školských priestoroch.

Osvetlenie tabule:

1 kanálový riadiaci modul sa zapína a vypína prostrednictvom tlacidla pri tabuli (170-00000). Osvetlenie je zapnuté tak dlho, kým pohybový snímač detekuje nejakú Činnost'. Osvetlenie sa automaticicky vypne po uplynuti prednastaveného Času, ak pohybový snímače nedetekujú Žiadnu Činnost'. Súcasne s vypnutím celkového osvetlenia pomocou tlacidla pri dverach 170-00000 sa vypína aj osvetlenie tabule.

Aplikácia 14.01:

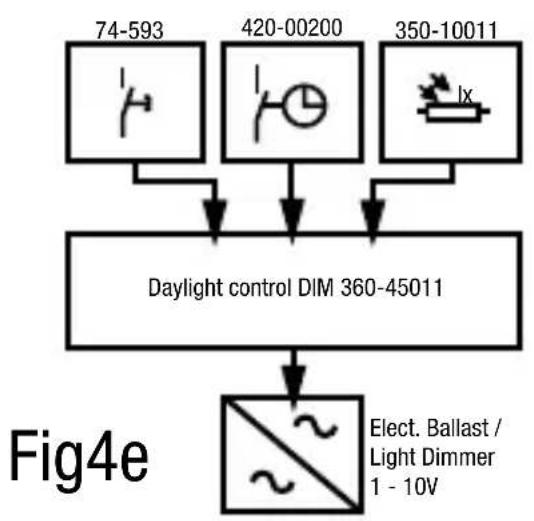

Manuálne zap/vyp pomocou tlacidla, automatické vypnutie pomocou externého chasového spinaça 420-00100 + 1XX-78200 (obr. 4e)

3-kanálový riadiaci modul DLC sa zapína a vypína prostredníctvom tlacidla. Osvetlenie sa ovláda prostredníctvom 3 kanálov v závislosti od nastavenych parametrov. Ako sa intenzita dopadajúceho SK 59

denného svetla zvyšuje alebo znižuje, osvetlenie priestorov sa regulje smerom nadol/nahor, aby bola vždy dosiahnutá minimána požadovaná uroven osvetlenosti. Osvetlenie sa automaticky vypína po dosiahnutí dostatočnej intensity osvetlenia alebo pomocou externého chasového spínača. Použitie napr. vo vyrobních priestoroch.

4. NASTAVENIA

Na riadiacom module DLC moźete l'ahko naprogramovat a nastavit rozne parametre pomocou 4 riadiacich tlacidiel (pozri tiež 'Zrzychleny námod').

4.1. General set (Vseobecné nastavenia, pozri 'Zrchyleny námod', A a D)

Vybrat počet aktívnych kanálov (1, 2 alebo 3 zony)

Zvolit'rezim:

• S pamăt'ou: Ak systém prepne z automatického režimu na manuálny, uroven osvetlenia vo všetkych aktívnych kanáloch bude identická s urovnou osvetlenia v momente opustenia automatického režimu.
• Bez pamăte: Ak systém Prepne z automatického režimu na manuálny, uroven osvetlenia bude vo všetkých aktívnych kanáloch nastavená na maximum.

4.2. Adjustment (Prispôsobenie, pozri 'Zrýchlený námod', B, C a D)

Nastavit' cinitel' penného svetla:

Činitel'denného svetla je pomer medzi aktuálou hodnotou denenj osvetlenosti (lx ind) v zone a Dennou osvetlenost'ou meranou svetelným snímačom. Parameter pre Činitel'denného svetla by sa mal mera't vČase, ked' je dostatok dneného svetla a ked' je vylúčený vplyv umelého osvetlenia.

Parametre:

• Range (Rozsah): standardne 30-30klx
• Lx ind X: Vlozte hodnotu davon osvetlenosti nameranú luxmetrom v roznych zónach (1, 2, 3). Osvetlenost merajte prednostne vo vyške stolov.
• Sensor (Snímac): Vložte hodnotu denenj osvetlenosti, ktorú meria snímac (umiestnený pri okne). Zobrażného hodnota snímaca je vlastne aktuálna hodnota snímaca zachytená v momente otvorenia ponuky nizšej urovne.

Adjust CH X (Prispôsobenie CH X):

V tychto 3 podponukach možete nastavit parametre pre každý kanál (CH).
- Setp X: Setpoint. Je to minimána osvetlenost vyžadovaná pre danú zónu (1, 2, 3). Pri nedostatku davoného svetla sa osvetlenie zapne a stmieva naŽelanú uroven osvetlenosti (setp).
- Vout min X: nastavitelné v rozsahu 0 - 4 V; štandardná hodnota 0 V
- Vout max X: nastaviteńé v rozsahu 6 - 10 V; štandardné hodnota 10 V
- Fade up X (Stmievanie nahor X): nastavitelné v rozsahu 5 - 60 s; štandardná hodnota 10 s
- Fade down X (Stmievanie nadol X): nastavitelné v rozsahu 5 - 60 s; štandardné hodnota 10 s
- Off delay (Oneskorenie vypnutia): dá sa nastavit len pre CH1, funguje však rovnako pre vsetky aktívine kanály (max. 3 kanály).

Po poslednom detekovani pohybu systém odpočitava Čas 'off delay'. Ak nastavený Čas uplynie pred novým detekovaní m pohybu, uroven osvetlenia sa vo všetkých aktivnych kanáloch nastavá na uroven Vout.

V pripline detekovania pohybu pred uplynutim casu 'off delay' sa uroven osvetlenia automaticky nastavi vo vsetkych aktivnych kanaloch (zonach).

Nastavitel'ne v rozsahu 1 - 60 min; standardná hodnota 10 min.

Nastavitelné v rozsahu 0 min. - neobmedzene; štandardná hodnota 8 min

• Loadshedding X (Energetický úsporny spínač): Ak je sučastou systému energetický úsporny spínač 'loadshedding' (pozri obr.), Vout max. X nemоže prekročit nastavenú hodnotu, ak je spínač v zapnutom stave.

Nastavitelné v rozsahu 0 - 10 V; štandardná hodnota 5 V

Použitie: v určitych chasoch zapnite spinač 'loadshedding' na šetrenie energia, aby sa osvetlenie spinalo len pri nižsich urovniach晗ného svetla.

Adjust Settings (Prispôsobenie nastavení):

- Copy settings (Kopírovanie nastaveni):

Odporuča sa vykonávat zálohové kópie nastavení. Ak ste nastavenia zálohovali, prednostne pracujte v zálohovom režime (pozri '4.1. GENERAL SET').

- Spustenie snímača:

Ak systém našartoval bez pripojeného svetelného snímača alebo ak mate dojem,Že svetelný snímac meria nesprávné hodnoty, majlepšie spravite ak znovu spustîte snímac.

4.3. Status (Stav, pozri 'Zrychleny námod', D)

V tejto ponuke možete prezerat stav roznych parametrov

Ch1........kanal 1

Ch2.........kanal 2

Ch3.........kanal 3

Vout X: aktuálne vystupné napatie pre kanál X (riadenie 1 - 10 V)

Df1 ............cinitel'denného svetla 1; pomer medzi Lx ind1 a snímačom

Df2 ............cinitel'denného svetla 2; pomer medzi Lx ind2 a snímačom

Df3 ............cinitel'denného svetla 3; pomer medzi Lx ind3 a snímačom

4.4. Terminal data (pozri 'Zrchyhleny námod', D)

V tejto ponuke možete prezerat stav viacerych systémovych pristrojov.

5. TECHNICKE UDAJE

RJ12-1:

Pin1 napajanie .+ 24 VDC +/− 10% (SELV)

Pin2 napajanie

Pin3 I/O .otvorené spojenie

Pin4 Ch1 .NPN 24V / 25mA; skratuvzdorny

Pin5 Ch2 .NPN 24V / 25mA; skratuvzdorny

Pin6 Ch3 NPN 24V / 25mA; skratuvzdorny

RJ12 -2:

Na aktualizaciu softvero. Nie je povinnou sučast'u.

SK

360-45011

390-40011

niko

Prikon (spotreba):

Aktivny 6VA

Pohotovostny 2VA

Teplota okolia. +5a +50^

Skladovacia teplota -20 až +60°C

Stupeč ochrany krytom IP 20

Rozmery .70 mm (s) x 55 mm (v) 4TE

CE v sulade s normou EN60669-2-1

6. PRIPOJENIE PRISLUŠENSTVA

• Instalácia musí byt' vyhotovená odborne spôsobilou osobou v súlade s platnými právnymi predpismi.

• Tento užívatě'ský manuál musí byt' odovzdaný užívatě'ovi. Musí byt' vložéný do zložky s dokumentami k elektricnej instaláci a musí sa odovzdat každému novému užívatě'ovi. Dalsie kópie su k dispoziči na webovej stránke firmy Niko alebo prostrednictvom podpornych sluzieb.

• Počas montáže sa musia dodržať (nizsieuvedeny zoznam je otvorený):

• zákonné predpisy, vyhlášky a normy

• montážne techníky aktuálne v chase vyhotovenia instalácie
• tento užívatě'ský manuál, ktorý sa musí precítat' pri každej špecifickej instaláci, pričom stanovujel ten všeobecné požiadavky

• pravidlá správnéj instalácie/montáze

• V pripe de otazok možete oslovit podporne centrum firmy Niko alebo kontaktovat registrovanú spolocnost:

Podpora Belgicko: Podpora Slovensko

[phone] [phone]

webova stranka : http://www.niko.be webova stranka: http://www.niko.sk

e-mail: [e-mail] e-mail: [e-mail]

V pripe chybného produktu možete văs vyrobok vrátit registrovanému predajcovi Niko spolu s jasnám popisom vašej reklamácie (podmienky použitia, zistená porucha).

8. ZÁRUÇNÉ PODMIENKY

• Záručná doba: 2 roky od datumu dorucenia. Za den dorucenia sa považuje den fakturácie pri zakúpení vyrobku zákaznikom. Ak faktúra nie je vystavená, platí datum vyroby.
• Zákazník je povinný informovat Niko v písomnej forme o zistenych nedostatkoch do dvoch mesiacov od Času zistenia nedostatkov.
• V pripline zlyhania ma zakaznik pravo na bezplatnú opravu alebo vymenu (zavisí od rozhodnutia Niko).
• Niko nemože niest zodpovednost za chyby alebo poškodenia v dösledku nasprávnjej montáze, nevhodného alebo nedbanlivého použitia alebo nasprávnjei prepravy.
• Povinne nariadenia národnej legislátvy ohladne predaja spotrebitel'skych tovarov a ochrany spotrebitela v krajinách, kde má Niko obchodné zastúpenie priamo alebo prostrednictvom dcérskych spoločnosti Či obchodnéch re'tazcov, distribútorov, agentov alebo stálych obchodnéch kancelárií, majú prendost pred pravidlami a podmienkami uvedenymi vysshie.

(1)

②

* Optional

(4)

Fig4e
