BEDIENUNGSANLEITUNG 36045011 Niko

3. WERKING EN GEBRUIK

3.1 Lichtsensor (350-10011) (fig.2)

Daglichtfactor (DF) instellen:

5. TECHNISCHE KENMERKEN

RJ12 -1:

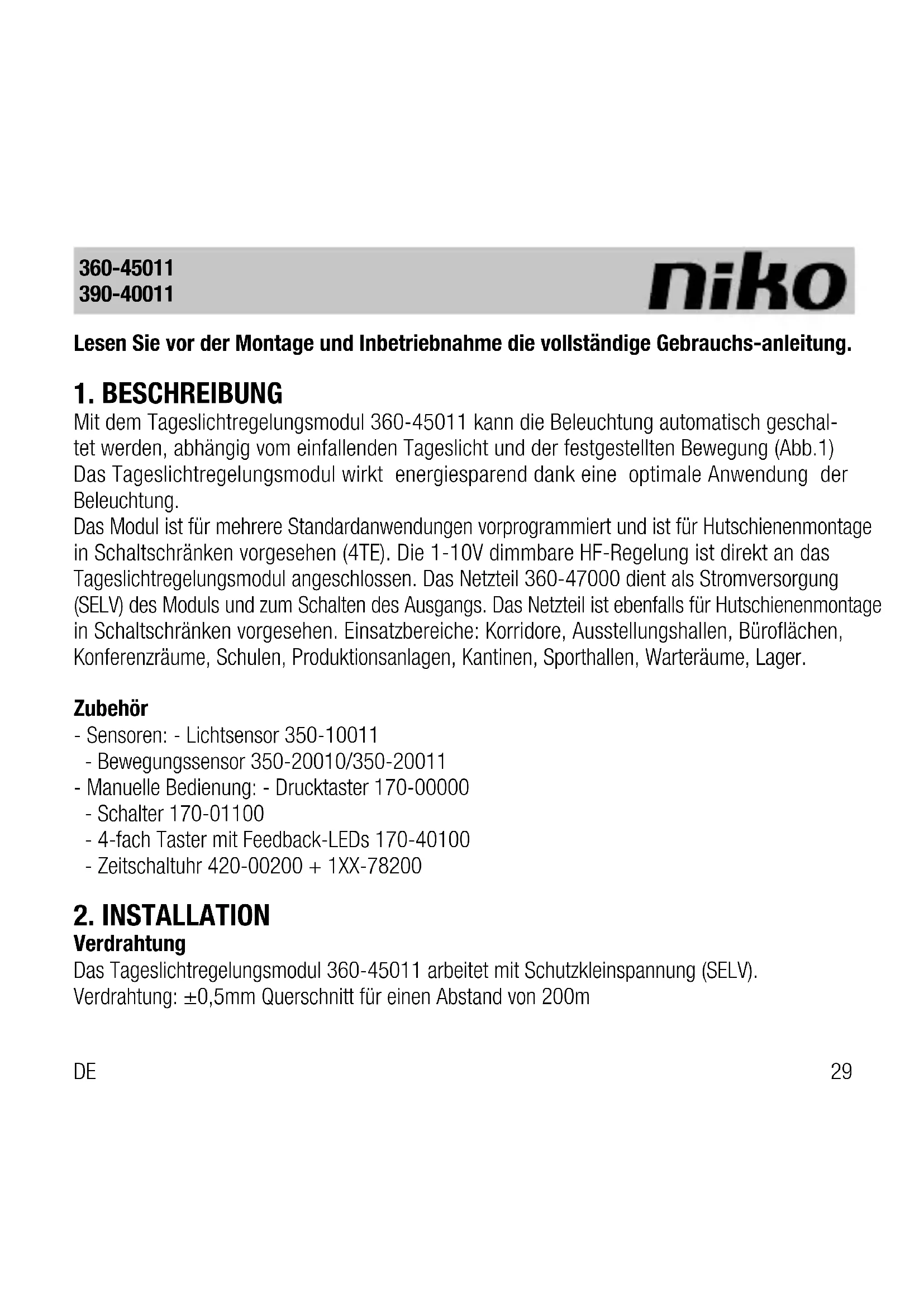

Lesen Sie vor der Montage und Inbetriebnahme die vollständige Gebrauchs-anleitung.

1. BESCHREIBUNG

Mit dem Tageslichtregelungsmodul 360-45011 kann die Beleuchtung automatisch geschä-. tet werden, abhängig vom einfallenden Tageslicht und der festgestellten Bewegung (Abb.1) Das Tageslichtregelungsmodul wirkt energiesparend dank eine optimale Anwendung der Beleuchtung.
Das Modul ist fur mehrere Standardanwendungen vorprogrammiert und ist fur Hutschierenmontage in Schaltschränken vorgesehen (4TE). Die 1-10V dimmbare HF-Regelung ist direkt an das Tageslichtregelungsmodul angeschlossen. Das Netzteil 360-47000 dient als Stromversorgung (SELV) des Modus und zum Schalten des Ausgangs. Das Netzteil ist ebenfalls fur Hutschierenmontage in Schaltschränken vorgesehen. Einsatzbereiche: Korridore, Ausstellungshallen, Buroflächen, Konferenzräume, Schulen, Produktionsanlagen, Kantinen, Sporthallen, Warteraume, Lager.

Zubehör

• Sensoren: - Lichtsensor 350-10011
  -Bewegungssensor 350-20010/350-20011
• Manuelle Bedienung: - Drucktaster 170-00000
• Schalter 170-01100
• 4-fach Taster mit Feedback-LEDs 170-40100
• Zeitschaltuhr 420-00200 + 1XX-78200

2. INSTALLATION

Verdraughtung

Das Tageslichtregelungsmodul 360-45011 arbeitet mit Schutzkleinspannung (SELV).

Verdrahtung: ± 0,5mm Querschnitt für einen Abstand von 200m

Positionierung des Sensors

Siehe Bedienungsanleitung Sensor

Achtung: Der Lichtsensor sollte immer an einer Stelle montiert werden an der das Tageslicht gemessen werden kann (siehe Zeichnung 1). Falls Jalousien oder Rolladen vorhanden sind, so sollte der Lichtsensor so montiert werden, dass bei geschlossenen Jalousien oder Rolladen das Tageslicht nicht direkt auf den Sensor fällt.

Schaltbild (Abb.2)

• SchlieBen Sie den Lichtsensor (350-10011) und den Bewegungsmelder (350-20010/350-20011) auf Klemmenreihe A an. Sie konnen mehrere Bewegungsmelder parallel anschließen. Pro System darf nur ein Lichtsensor angeschlossen werden.
• Schließen Sie den Taster zur manuellen Bedienung auf Klemmenreihe B an.
• 1-10V Ausgabe (Klemmenreike D)
• Verbinden Sie die RJ12-Eingänge des Netzteils und des Tageslichtregelungsmodulus mit 390-40011.

Inbetriebnahme

Der Lichtsensor (350-10011) muss korrekt positioniert und angeschlossen sein bevor das Tageslichtregelungsmodul an das Netz angeschlossen ist. Folgende Vorgehensweise wird empfohlen:

• Anschluss der Versorgungsspannung.
• Bestätigung des angezeigten Sensorwerts.
• Das Modul wird eingeschaltet.
• Das Modul ist nun betriebsbereit.

Wurde das Tageslichtregelungsmodul an die Spannungsvorsorgung angeschlossen bevor der Lichtsensor angeschlossen war, so sollte ein Neustart durchgeführt werden (siehe 4.2. ADJUSTMENT>adjust settings').

3. ARBEITSWEISE UND EINSATZBEREICH

3.1 Lichtsensor (350-10011) (Abb.2)

Die Beleuchtung wird eingeschaltet sobald der Sensor zu wening Tageslicht misst.

3.2 Bewegungsmelder (350-20010/350-20011) (Abb.2)

Der/die Bewegungsmelder, max. 8 parallel geschaltet, schalten die Beleuchtung ein, sobald eine Bewegung erkannt wird.

3.3 Manuelle Bedienungen (Abb.2)

Taster 170-00000

Abhängig von den Anwendungsprogrammen (siehe 3.4), kann auch ein Taster angeschlossen werden um die Beleuchtung manuell ein- und auszuschalten.

Zeitschaltuhr 420-00200 + 1XX-78200

Abhängig von den Anwendungsprogrammen (siehe 3.4), kann auch eine Zeitschaltuhr angeschlossen werden um die Beleuchtung ein- und auszuschalten.

Einpoliger Schalter 170-01100

Man kann einen Energiesparschalter (loadshedding --> siehe 4.2 ADJUSTMENT) am Tageslichtregelungsmodul anschließen, um die maximum Beleuchtung zu begrenzen.

4-fach Taster mit Feedback-LED's 170-40100

Für jedem gewählte Anwendungsprogramm (siehe 3.4), kann ein 4-fach Taster mit Statusrückmeldung angeschlossen werden. Die 4 Taster werden wie folgt angewendet:

• Auto (mit Rückmeldung): Das System ist im Automatikbetrieb, die Beleuchtung wird tageslicht-gesteuert entsprechend den Einstellungen der Anwendungsprogramme.

• I/O (mit Rückmeldung): 'EIN-AUS'. Das System ist im Handbetrieb. Die Beleuchtung kann mit dem Taster ein- oder ausgeschelt werden. Falls die Beleuchtung eingeschaltet ist, so wird sie NICT tageslichtgeregelt, sondern ist in allen Zonen maximal eingeschaltet (es sei dess, die DIM-Speicherfungtion ist aktiviert, siehe 4.1. 'General set').

• Die zwei übrigen Taster werden benutzt, um die Beleuchtung in allen Zonen gleichzeiting an- und abzudimmen (1-10V-Reglung). Dies sind Taster ohne Rückmeldung. Beim dimmen ist das System immer im Handbetrieb.

3.4. Anwendungsprogramme

Das Tageslichtregelungsmodul enthalt bereits eine Anzahl von vorprogrammierten Anwendungsprogrammen zur Auswahr (Abb. 3). Die Wahl eines dieser Programme findet man unter '9. Schnellführer', A.

Anwendungsprogramm 10.01 (Fabrikseinstellung):

Automatisch DIM über Bewegungsmelder (Abb.4a)

Sobald der Bewegungsmelder Aktivität erkennt, wird das 3-Kanal Tageslichtregelungsmodul aktiviert. Das Licht wird gemäß den eingestellen Parametern in 3 Kanänen geschaltet. Bei zunehmendem/abnehmendem Tageslichteinfall, wird die Beleuchtung auf die eingestelle erforderliche Mindestbeleuchtungssträke hereauf-/heruntergereilt. Wenn die Bewegungsmelder keine Aktivität mehr erkennen oder der Tageslichteinfall genutzt, schaltet das Licht automatisch nach einer voreingestllen Verzögerung automatisch ab.

Für z.B. Korridore.

Anwendungsprogramm 11.01:

DIM über Zeitschaltuhr 420-00200 + 1XX-78200 (Abb.4b)

Das 3-Kanal-Tageslichtregelungsmodul DIM wird über eine externe Zeitschaltuhr aktiviert/deaktiviert. Das Licht wird gemäß den eingestellen Parametern in 3 Kanälen geschellt. Bei zunehmendem/abnehmendem Tageslichteinfall, wird die Beleuchtung auf die eingestelle erforderliche Mindestbeleuchtungsstärke hereauf-/heruntergeregt. Bei zunehmendem Tageslichteinfall wird die Beleuchtung automatisch ausgeschelt.

Für z.B. Ausstellungshallen.

360-45011

390-40011

niko

Anwendungsprogramm 12.01:

Manuelles ein-/ausschalten über Taster (170-00000), automatisches Ausschalten über Bewegungsmelder (Abb.4c)

Das 3-Kanal-Tageslichtregelungsmodul DIM wird über einen Drucktaster (Tür) (170-00000) aktiviert/deaktiviert. Solange der Bewegungsmelder Aktivität erkennt, wird das Licht gemäß den eingestellen Parametern in 3 Kanänen geschaltet. Bei zunehmendem/abnehmendem Tageslichteinfall, wird die Beleuchtung auf die eingestellte erforderliche Mindestbeleuchungsstärke hersauf-/heruntergeregt.

Wenn die Bewegungsmelder keine Aktivität mehr erkennen oder der Tageslichteinfall genugt, schaltet das Licht automatisch nach einer voreingestelltener Verzögerung automatisch ab.

Für z.B. Ausstellungshallen.

Anwendungsprogramm 13.01:

2-Kanal-Tageslichtregelungsmodul DIM, 1-Kanal EIN/AUS, automatisches Ausschalten über Bewegungsmelder (Abb.4d)

Allgemeine Beleuchtung

Das 2-Kanal-Tageslichtregelungsmodul DIM wird über einen Drucktaster (Tür) (170-00000) aktiviert/deaktiviert. Solange der Bewegungsmelder Aktivität erkennt, wird das Licht gemäß den eingestillten Parametern in 2 Kanänen geschaltet. Bei zunehmendem/abnehmendem Tageslichteinfall, wird die Beleuchtung auf die eingestellte erforderliche Mindestbeuchungsstärke hereauf-/heruntergeregt.

Wenn der/die Bewegungsmelder keine Aktivität mehr erkennt/erkennen oder der Tageslichteinfall genegt, schaltet das Licht automatisch nach einer voreingestelltten Verzögerung automatisch ab.

Tafelbeleuchtung

Das 1-Kanal-Tageslichtregelungsmodul DIM wird über einen Drucktaster (Tafel) (170-00000) aktiviert/deaktiviert. Solange der Bewegungsmelder Aktivität erkennt, wird das Licht geschalte. Wenn der/ die Bewegungsmelder keine Aktivität mehr erkennt/erkennen, schalte das Licht automatisch nach einer voreingestelltener Verzögerung automatisch ab.

Wenn die allgemeine Beleuchtung über 170-00000 (Tür) ausgeschaltet wird, wird auch die Tafelbeleuchtung ausgeschaltet.

Für z.B. Klassenzimmer, Konferenzräume.

DE

Anwendungsprogramm 14.01:

Manuelles ein-/ausschalten über Taster, automatisches Ausschalten über externe Zeitschaltuhr 420-00200 + 1XX-78200 (Abb.4e)

Das 3-Kanal-Tageslichtregelungsmodul DIM wird über einen Drucktaster (Tür) (170-00000) aktiviert/deaktiviert. Das Licht wird gemäß den eingestellen Parametern in 3 Kanälen geschaltet. Bei zunehmendem/abnehmendem Tageslichteinfall, wird die Beleuchtung auf die eingestellte erforderliche Mindestbeleuchtungsstärke hereauf-/heruntergereilt. Die Beleuchtung wird automatisch oder über eine externe Zeitschaltuhr ausgeschaltet. Für z.B. Produktionslager.

4. EINSTELLUNGEN

Man kann die entsprechenden Parameter auf dem Tageslichtregelungsmodul mit den 4 Bedienungstastern einfach programmieren und einstellen (siehe auch 'Schnellsuche').

4.1. General set (siehe 'Schnellsuche', Punkt A und D)

In this menu kann man:

Anwendungsprogramme auswahlen (10.01, 11.01, 12.01, 13.01, 14.01)

Anzahl der aktiven Kanäle auswahlen (1, 2 of 3 zones/ruimtes)

Modus auswahlen:

• Custom: In dieser Modus können die Einstellungen und Parameter des Tageslichtregelungsmodules geändert werden.
• Backup: In diesen Modus können die gespeicherten Einstellungen und Parameter des Tageslichtregelungsmoduls aufgerufen werden.
• Factory: In diesen Modus arbeitet das Tageslichtregelungsmodul entsprechend den Werksvoreinstellungen, diese können nur aufgerufen aber nicht geändert werden.

Einstellung mit oder ohne DIM-Speicher:

• Mit DIM-Speicher: Falls das System von automatischem auf manuellem Modus umgeschaltet wird, ist der Tageslichteinfall in allen aktiven Kanälen gleich der Tageslichteinfall wenn der manuelle Modus beendet wurde.
• Ohne DIM-Speicher: Falls das System von automatischem auf manuellem Modus umgeschaltet wird, ist der Tageslichteinfall in allen aktiven Kanälen maximal.

4.2. Adjustment (siehe 'Schnellsuche', Punkt B, C en D)

In this menu kann man:

Den Tageslichtfaktor einstellen

Der Tageslichtfaktor ist das Verhältnis zwischen dem effektiven Tageslichtniveau (lx ind) in einer Zone und dem Tageslichtniveau, das der Lichtsensor misst. Die Parameter für den Tageslichtfaktor mussen zu einem bestimmten Tageszeitpunkt gemessen werden, an dem ausreichendes Tageslicht zur Verfügung besteht, OHNE Einfluss von Kunstlicht.

Parameter:

• Range (bereik): standard 30-30klx
• Lx ind X: Hier gibt man das Tageslichtniveau ein, das man mit einem Luxmeter in den unterschiedlichen Zonen (1, 2, 3) misst. Die Messung erfolgt am Besten auf Tischhöhe.
• Sensor: Hier gibt man das Tageslichtniveau ein, das der Sensor (am Fenster) misst. Der Sensorwert auf dem Display ist eine Momentdarstellung des effektiven Sensorwertes in dem Augenblick als das Untermenü geöffnet wurde.

Adjust CH X:

In diesen 3 Untermenüss kann man die Parameter pro Kanal (CH) einstellen.

• Setp X: Setpoint. Dies ist das minimale Lichtniveau das in einer Zone (1, 2, 3) gewünscht wird. Wenn das Tageslicht nicht ausreicht, dann wird die Beleuchtung eingeschaltet.
• Vout min X: einstellbar zwischen 0 - 4V; standard 0V
• Vout max X: einstellbar zwischen 6 - 10V; standard 10V

DE

• Fade up X: einstellbar zwischen 5 - 60s; standard 10s
• Fade down X: instelbaarussen 5 - 60s ;standaard 10s
• Off delay: nur einstellbar für CH1, arbeitet jederlich gleichermaßen bei allen aktiven Kanälen (max. 3 Kanäle).

Nach der letzten erkannten Bewegung beginnt der Ablauf der 'off delay' Zeit. Lauft die eingestellte Zeit ab, bevor eine neue Bewegung erkannt wird, so wird der Tageslichteinfall für alle aktiven Kanäle auf Vout min gedimmt. Falls Bewegung erkannt wird bevor der, off delay' Zeit abgelaufen ist, so wird der Tageslichteinfall für alle aktiven Kanäle automatisch geregelt.

Einstellbar zwischen: 1 - 60min; standardmaßig 10min

• Cut off X: Kanal X eigen.

Falls die 'off delay' Zeit verstrichen ist und die aktiven Kanäle auf Vout min gedimmt werden, beginnt der Ablauf der 'cut off delay' Zeit. Falls keine Bewegung erkannt wird, und die, cut off delay' Zeit abgelaufen ist, wird die Beleuchtung fur theses Kanal ausgeschaltet.

Einstellbar zwischen: 0min - unendlich. Standard 8min.

• Loadshedding X: (Energiesparschaltung): Falls im System ein 'loadshedding' - Schalter vorgesehen ist (siehe Abb.), dann kann Vout max X nicht über den hier eingestillten Wert aussteigen wenn der Schalter geschalte wird.

Einstellbar zwischen: 0—10V. Standard 5V.

Anwendungsbereich: Der 'loadshedding' -Schalter kann zu bestimmten Zeitpunkten eingeschaltet werden um Energie zu sparen. Die Beleuchtung wird dann erst bei einem niedrigeren Tageslichtniveau eingeschaltet.

Adjust Settings:

- Copy settings:

1) Custom in Backup: die Einstellungen aus dem custom mode(kundenspezifischen Modus) werden in den backup mode kopiert
2) Backup in Custom: die Einstellungen aus dem backup werden in den custom mode kopiert, sodass Änderungen eingegeben werden können.

3) Factory in Custom: die Werksvoreinstellungen werden in den custom mode geladen.
4) Factory in Backup: die Werksvoreinstellungen werden in den backup mode geladen. Wir empfehlen ein "backup" der Einstellungen zu machen. Danach arbeitet man am Besten immer im „backup mode". (siehe '4.1. GENERAL SET').

- Initiate sensor:

Sobald das System gestartet wird ohne das der Lichtsensor angeschlossen wurde oder wenn anzunehmen ist, dass der Lichtsensor falsche Werte misst, dann sollte man den Lichtsensor am besten neu einstellen.

4.3. Status (siehe Schnellsuche, Punkt D)

In this menu, you can man the Status von einigen Systemkomponenten aufrufen.

Ch1............Kanal 1
Ch2............Kanal 2
Ch3............Kanal 3
Vout X: Wert Ausgangsspannung für Kanal X (1-10V-Reglung)
Df1 . Tageslichtfaktor 1; Verhältnis zwischen Lx ind1 und dem Sensor
Df2 . Tageslichtfaktor 2; Verhältnis zwischen Lx ind2 und dem Sensor
Df3 .Tageslichtfaktor 3; Verhältnis zwischen Lx ind3 und dem Sensor

4.4. Terminal data (siehe Schnellsuche, Punkt D)

In this menu can man den Status van von einigen Systemkomponenten (siehe Schnellsuche, Punkt D) aufrufen.

360-45011

390-40011

5. TECHNISCHE DATEN

RJ12-1:

Pin1 Versorgung + 24 V DC +/- 10% (Schutzkleinspannung)
Pin2 Versorgung -

Pin3 I/O .offener Anschluss

Pin4 Ch1 .NPN 24 V/25 mA; kurzschlusslicher

Pin5 Ch2 .NPN 24 V/25 mA; kurzschlusslicher

Pin6 Ch3 NPN 24 V/25 mA; kurzschlusslicher

RJ12 -2:

Für Softwareupdates. Fakultativ.

Leistungsaufnahme:

Im Betrieb. 6VA

Standby .2VA

Umgebungstemperatur +5^ bis +50^

Lagertemperatur -20° bis +60°C

Schutzklasse IP20

Abmessungen 70mm(B) x 55mm(H)

CE gemäB .EN60669-2-1

360-45011

390-40011

6. ZUBEHÖRANSCHLUSS

CH1-cont.:

D1. 1-10V (Cl. II), I sink max. 50mA
D2.COM1

CH1-cont.:

D3. 1-10V (Cl. II), I sink max. 50mA
D4. COM2

CH1-cont.:

D5. 1-10V (Cl. II), I sink max. 50mA
D6. COM3

• 4-fach Taster (170-40100):
  B2. .Erdung
  B3. Auto
  B4. I/O
  B5. aufdimmen
  B6. abdimmen
  B7..... LED auto
  B8. LED I/O

• Drucktaster 'Tur' (170-00000):
  B2 .Erdung
  B9.

• Drucktaster 'Tafel' (170-00000):

DE

360-45011
390-40011

niko

B2 .Erdung
B10
- Zeitschaltuhr 420-00200 + 1XX-78200:
B2. .Erdung
B11

• Energiesparkkontakt::
  A12 .Erdung
  B12

-Bewegungsmelder,NPN (350-20010/350-20011):
A11 +24V DC +/- 10%, max. 100mA
A12
A9

• Lichtsensor (350-10011):

A11+24VDC+/10% max 100mA
A12
A10

7. GESETZLICHE BESTIMMUNGEN

• Die Installationarf ausschlieBlich von einem Fachmann des Elektrohandwerks unter Berücksichtigung der geltenden Vorschriften vorgenommen werden.
• Übergeben Sie dem Benutzer diese Gebrauchsanleitung. Sie ist den Unterlagen der elektrischen Anlage beizufügen und muss auch eventuellen neuen Besitzern übergeben werden. Zusätzliche Exemplare erhalten Sie über unsere Website oder unseren Servicedienst.
• Bei der Installation müssen Sie u.a. Folgendes berücksichtigigen:
• die geltenden Gesetze, Normen und Vorschriften;
• den Stand der Technik zum Zeitpunkt der Installation;
• diese Gebrauchsanleitung die im Zusammenhang mit jeder spezifischen Anlage gesehen werden muss;
• die Regeln fachmännischen Konnens.
• Sollen Sie Fragen haben, können Sie sich an die Niko-Hotline oder an eine anerkannte Kontrollstelle wenden:

Web-site: http://www.niko.be; E-Mail: [e-mail];

Hotline Belgien: [phone]

Hotline Moeller Deutschland:

Berlin: [phone] Hamburg: [phone]

Düsseldorf: [phone] Frankfurt a.M.: [phone]

Stuttgart: [phone] München: [phone]

Mail: [e-mail]

Österreich: Moeller Gebäudeautomation UG Schrems 0043-2853-702-0

Hotline Slowakei: [phone] - E-mail: [e-mail]

Im Falle eines Defektes an Ihr Niko-Produkt, können Sie diese mit einer genauen Fehlerbeschreibung (Anwendungsproblem, festgestellter Fehler, usw.) an ihren Moeller- oder Niko-EGH zurückbringen.

8. GARANTIEBESTIMMUNGEN

• Garantiezeitraum: Zwei Jahre ab Lieferdatum. Als Lieferdatum gilt das Rechnungsdatum zu dem der Endkunde das Produkt gekauft hat. Falls keine Rechnung mehr vorhanden ist, gilt das Produktionsdatum.
• Der Endkunde ist verpflichtet, Niko über den festgestelltten Mangel innerhalb von zwei Monaten zu informieren.
• Im Falle eines Mangels an dem Produkt hat der Endkunde das Recht auf eine kostenlose Reparatur oder Ersatz. Dies wird von Niko entschieden.
• Niko ist nicht für einen Mangel oder Schaden verantwortlich, der durch unsachgemäß Installation, nicht bestimmungsgemäßen oder unvorsichtigen Gebrauch oder falsche Bedienung oder Anpassen/Ändern des Produktes entstehen.
• Die zwingenden Vorschriften der nationalen Gesetzgebung bezüglich des Verkaufs von Konsumgütern und der Schutz des Kunden in den Ländern in denen Niko direkt oder über seine Tochtergesellschaften, Filialen, Distributen, Handelsvertretungen oder Vertretern verkauft, haben Vorrang vor den obigen Bestimmungen.
