MODE D'EMPLOI 36045011 Niko

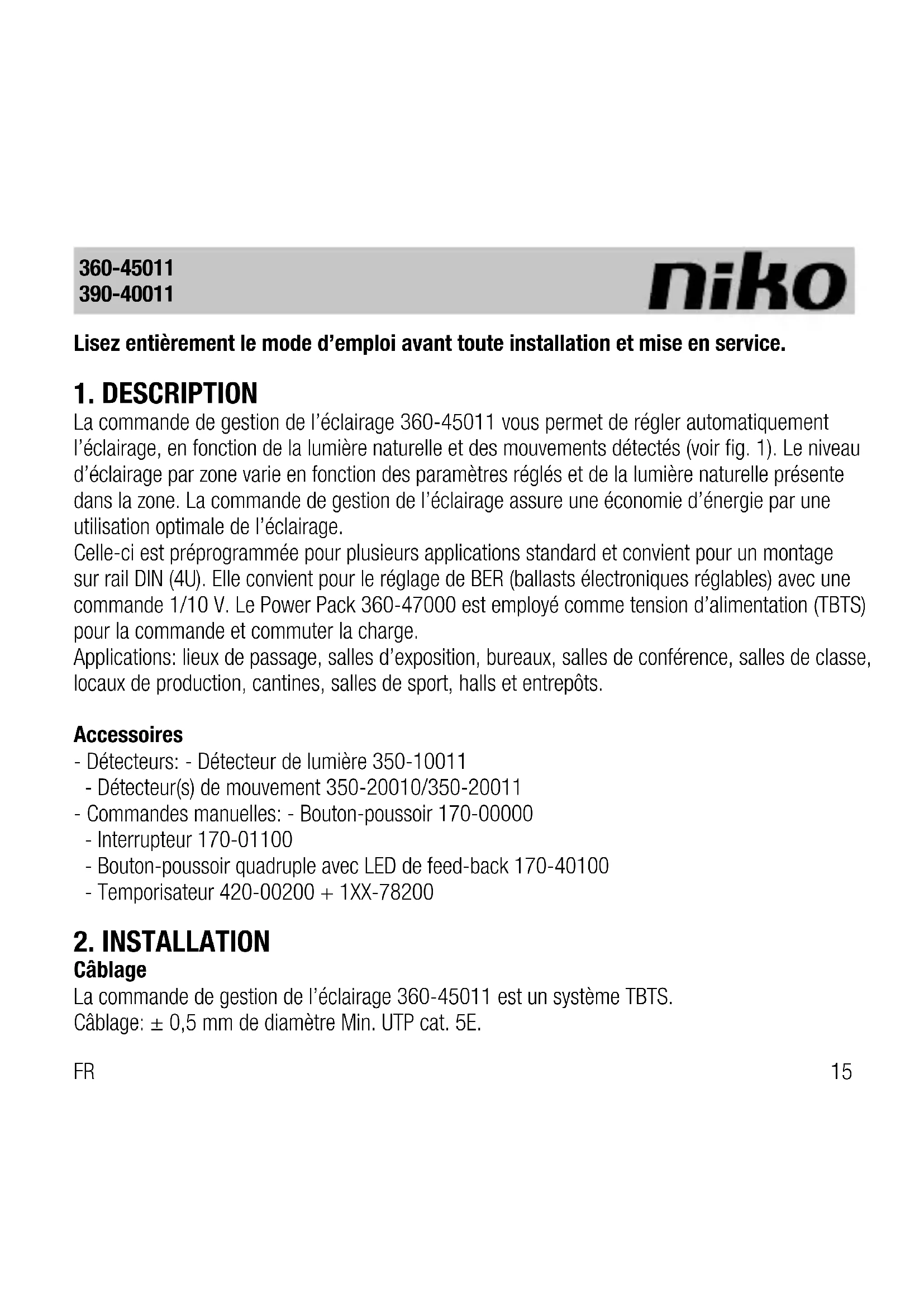

Lisez entiement le mode d'emploi avant toute installation et mise en service.

1.DESCRIPTION

La commande de gestion de l'éclairage 360-45011 vous permet de régler automatiquement l'éclairage, en fonction de la lumière naturelle et des mouvements déetectés (voir fig. 1). Le niveau d'éclairage par zone varie en fonction des paramètres régés et de la lumière naturelle présente dans la zone. La commande de gestion de l'éclairage assure une économie d'énergie par une utilisation optimale de l'éclairage.

Celle-ci est préprogrammée pour plusieurs applications standard et convient pour un montage sur rail DIN (4U). Elle convient pour le réglage de BER (ballasts électroniques régables) avec une commande 1/10 V. Le Power Pack 360-47000 est employé comme tension d'alimentation (TBTS) pour la commande et commuter la charge.

Applications: lieux de passage, salles d'exposition, bureaux, salles de conférence, salles de classe, locaux de production, cantines, salles de sport, halls et entreprises.

Accessoires

• Détecteurs: - Détecteur de lumière 350-10011
• Détector(s) de mouvement 350-20010/350-20011
• Commandes manuelles: - Bouton-poussoir 170-00000
• Interrupteur 170-01100
• Bouton-poussoir quadruple avec LED de feed-back 170-40100
• Temporisateur 420-00200 + 1XX-78200

2. INSTALLATION

Câblage

La commande de gestion de l'éclairage 360-45011 est un système TBTS.

Câblage: ± 0,5 mm de diamètre Min. UTP cat. 5E.

FR

Pose des détecteurs

Voir mode d'emploi du détecteur respectif.

Attention: Installez toujours le détecteur de lumière dans un endroit éclairé par la luzière du jour (voir fig.1). En présence d'une protection solaire/un volet, positionnez le détecteur deelightere maniere telle qu'en cas de fermetre de la protection solaire/du volet, la luziere du jour n'éclaire pas directement le détecteur.

Scheme de raccordement (fig. 2)

• Raccordez le détecteur de lumière (350-10011) et le détecteur de mouvement (350-20010/350-20011) au bornier A. Vous pouvez raccorder plusieurs détecteurs de mouvement (max. 8) en parallele. Vous ne pouvez raccorder qu'un seul détecteur de lumière par système.
• Raccordez les commandes manuelles au bornier B.
• Sorties 1-10 V (bornier D)
• Connectez les entrées RJ12 du Power Pack et la commande de gestion de l'éclairage via 390-40011.

Demarrer

Le détecteur de lumière (350-10011) doit être correctement installé et raccordé avant la mise sous tension. Puis, procédez comme suit:

• Branchez la tension d'alimentation.
• Confirmez la valeur du détecteur sur l'écran.
• La commande est activée.
• La commande est prete a etre utilisee.

Si la commande de gestion de l'éclairage était déjà sous tension avant que le détecteur de lumière ne soit raccordé, vous pouvez recommencer la procédure de démarrage (voir 4.2. ADJUSTMENT>Adjust settings)

3. FONCTIONNEMENT ET UTILISATION

3.1 Detector de lumière (350-10011) (fig. 2)

L'éclairage s'allume lorsque la luminosité naturelle est insuffisante.

3.2 Deteur de mouvement (350-20010/350-20011) (fig. 2)

Le(s) détecteur(s) de mouvement (max. 8) en parallèle veille(nt) à ce que l'éclairage soit commandé en cas de détention d'une activités.

3.3 Commandes manuelles (fig. 2)

Bouton-poussoir 170-00000

Suivant l'application (voir 3.4), vous pouvez raccorder un bouton-poussoir manuel pour allumer et eteindre I'éclairage.

Temporisateur 420-00200 + 1XX-78200

Suivant l'application (voir 3.4), vous pouvez raccarder un temporisateur pour allumer et eteindre l'éclairage.

Interrupteur unipolaire 170-01100

Voupez raccorder un interrupteur d'économie d'énergie (voir 4.2. ADJUSTMENT>Loadshedding) pour limiter l'intensité lumineuse max. de l'éclairage.

Bouton-poussoir quadruple avec LED de feed-back 170-40100

Pour chaque application selectionnée (voir 3.4), vous pouvez raccorder un bouton-poussoir quadruple avec LED de feed-back. Les 4 boutons-poussoirs sont utilisés comme suit:

• Auto (avec feed-back): Le système est en mode automatique, l'éclairage est contrôle par la luminosité suivant les réglages de l'application.

• I/O (avec feed-back): "marche/arrêt". Le système est en mode manuel, vous pouvez allumer ou etéindre l'éclairage dans les zones avec le bouton-poussoir. Si l'éclairage est allumé, ce dernier n'est PAS régèle par la luminosité, mais l'éclairage est maximum dans toutes les zones. (sauf si la fonction的记忆isation DIM est active, voir "4.1 General set")

• Les deux boutons-poussoirs restants sont utilisés pour augmenter ou diminuer l'intensité de l'éclairage dans toutes les zones en même temps (réglage 1-10 V). Ces deux boutons-poussoirs n'ont pas de feed-back. Pour la variation, le système est toujours en mode manuel.

3.4 Applications

La commande de gestion de l'éclairage est dotée en standard d'un certain nombre d'applications préprogrammées (fig.3). Pour selectionner l'application, reportez-vous au "Guide de consultation rapide", point A.

Application 10.01 (réglage d'usine)

DIM automatique via le détecteur de mouvement (fig. 4a)

Lorsque le détecteur de mouvement détecte de l'activité et lorsque la luminosité naturelle est insuffisante, la commande de gestion de l'éclairage 3 canaux est activée. Tant que le détecteur détecte de l'activité, l'éclairage est contrôle dans 3 canaux en fonction des paramètres régés. Lorsque le niveau de lumière naturelle augmente/diminue, l'éclairage est réduit/augmente de manière que soit obtenu le niveau de luminosité minimum paramétré. L'éclairage s'éteint automatiquement à l'issue d'une durée prédéterminée lorsque le détecteur de mouvement ne détecte aucun mouvement ou lorsque la luminosité de la pierce est devenue suffisante.

Pour une utilisation par ex. dans les lieux de passage.

Application 11.01

DIM via un temporisateur 420-00200 + 1XX-78200 (fig. 4b)

La commande de gestion de l'éclairage 3 canaux DIM s'allume et s'eteint via un temporisateur externe. L'éclairage est régulé dans 3 canaux en fonction des paramètres régés. Lorsque le niveau de lumière naturelle augmente/diminue, l'éclairage est réduit/augmentede manière que soit obtenu le niveau de luminosité minimum paramétré. L'éclairage est étant automatiquement lorsqu'un niveau de luminosité naturelle suffisant est atteint.

Pour une utilisation par ex. dans les salles d'exposition.

Application 12.01

Allumage/extinction manuels, extinction automatique via le détecteur de mouvement (fig. 4c)

La commande de gestion de l'éclairage 3 canaux DIM s'allume et s'eteint via un bouton-poussoir "porte" (170-00000). Tant que le détector de mouvement est activé, l'éclairage est régulé dans 3 canaux en fonction des paramètres régles. Lorsque le niveau de luminière naturelle augmente/ diminue, l'éclairage est réduit/augmente de manière que soit obtenu le niveau de luminosité minimum paramétré. L'éclairage s'eteint automatiquement à l'issue d'une durée prédéterminée lorsque le(s) détector(s) de mouvement ne détecte(nt) aucun mouvement ou lorsque la luminosite est devenue suffisante. Pour une utilisation par ex. dans les salles d'exposition.

Application 13.01

Commande de gestion de l'éclairage DIM 2 canaux, 1 canal marche/arrêt, extinction automatique via le détecteur de mouvement. (fig. 4d)

Eclairage général:

La commande de gestion de l'éclairage 2 canaux DIM s'allume et s'eteint via un bouton-poussoir "porte" (170-00000). Tant que le détector détecte de l'activité, l'éclairage est contrôle dans 2 canaux en fonction des paramètres régés. Lorsque le niveau de lumière naturelle augmente/diminue, l'éclairage est réduit/augmenté de manière que soit obtenu le niveau de luminosité minimum paramétré. L'éclairage s'eteint automatiquement à l'issue d'une durée prédéterminée lorsque le(s) détecteur(s) de mouvement ne détecte(nt) aucun mouvement ou lorsque la luminosité est devenue suffisante.

Eclairage du tableau:

La commande de gestion de l'éclairage 1 canal marche/arrêt s'allume et s'eteint via un boutonpoussoir (170-00000) "tableau". L'éclairage reste allumé tant que le détecteur de mouvement est activé. L'éclairage s'eteint automatiquement après une période prédéterminée lorsque le(s) détecteur(s) de mouvement ne détecte(nt) aucun mouvement. Lorsque l'éclairage général est étéint via 170-00000 (porte), l'éclairage du tableau est également étéint.

Pour une utilisation par ex. dans les salles de classe, salles de conférence.

Application 14.01

Allumage/extinction manuels par simple pression, extinction automatique via le temporisateur externe 420-00200 + 1XX-78200 (fig. 4e)

La commande de gestion de l'éclairage 3 canaux DIM s'allume et s'eteint via un bouton-poussoir (170-00000) "porte". L'éclairage est régulé dans 3 canaux en fonction des paramètres régés. Lorsque le niveau de lumière naturelle augmente/diminue, l'éclairage est réduit/augmente jusqu'à ce que soit obtenu le niveau de luminosité minimum paramétré. L'éclairage est étant automatiquement lorsqu'un niveau de luminosité naturelle suffisant est atteint ou via un temporisateur externe. Pour une utilisation par ex. dans les locaux de production.

4. PARAMETRAGE

Vous pouvez programmer et régler facilement différents paramètres sur la commande de gestion de l'éclairage à l'aide de 4 boutons de commande (voir aussi le "Guide de consultation rapide").

4.1. General set (voir "Guide de consultation rapide", points A et D)

Ce menu vous permet de:

Selectionner le type d'application (10.01, 11.01, 12.01, 13.01, 14.01)

Selectionner le nombre de canaux actifs (1, 2 ou 3 zones/piece)

Selectionner le mode:

• Custom: Ce mode vous permet de modifier vos réglages et paramètres de la commande de gestion de l'éclairage.
• Backup: Ce mode vous permet de visualiser les réglages et paramètres de la commande de gestion de l'éclairage que vous avez enregistrés.
• Factory: Dans ce mode, la commande de gestion de l'éclairage fonctionne suivant les réglages d'usine, consultables uniquement, sans possibilité de modifications.

Selectionner le fonctionnement avec ou sans mémorisation DIM:

• Avec的记忆isation DIM: Lorsque le système est basculé du mode automatique au mode manuel, le niveau de luminosité dans tous les canaux actifs est identique au niveau de luminosité au moment de la sortie du mode manuel.
• Sans mémorisation DIM: Lorsque le système est basculé du mode automatique au mode manuel, le niveau de luminosité est maximum dans tous les canaux actifs.

4.2. Adjustment (voir "9. Guide de consultation rapide", points B, C et D)

Ce menu vous permet de:

Régler le facteur de luminosité naturelle (DF):

Le facteur de luminosité naturelle est le rapport entre le niveau de luminosité naturelle (lx ind) dans une zone et le niveau de luminosité naturelle mesure par le capteur de lumière. Les paramètres pour le facteur de luminosité naturelle doivent être mesurés à un moment de la journée où la luminosité est suffisante et SANS influence d'une lumière artificielle. Paramètres:

• Range (portée): 30-30 klx en standard
• Lx ind X: Indiquez le niveau de luminosité naturelle que vous mesurez à l'aide d'un luxembre dans les différentes zones (1, 2, 3). La mesure doit de préférence s'effectuer à hauteur de table.
• Sensor: Indiquez le niveau de luminosité naturelle mesure par le détecteur (pres de la fenêtre). La valeur du détecteur affichée est un instantané de la valeur effective du détecteur au moment de l'ouverture de ce sous-menue.

Adjust CH X:

Ces 3 sous-menus vous permettent de régler les paramètres par canal (CH).

• Setp X: Valeur de consigne. Il s'agit du niveau de luminosité que vous souhaitez effectivement dans une zone (1, 2, 3). Si la luminosité naturelle est insuffisante, l'éclairage s'allume et est régulé jusqu'à ce que soit obtenu le niveau de luminosité souhaité (setp).
• Vout min X: Régable de 0 à 4 V; 0 V en standard
• Vout max X: Régable de 6 à 10 V; 10 V en standard

FR

• Fade up X: Régable de 5 à 60s.; 10s. en standard
• Fade down X: Régable de 5 à 60s.; 10s. en standard
• Off delay: Régable uniquement sous CH1, mais il opère de manière identique pour tous les canaux actifs (max. 3 canaux).

Après le dernier mouvement détecté, le système décompte le "Off delay". Lorsque le temps paramétré est atteint avant la détction d'une nouvelle activité, l'éclairage pour tous les canaux actifs est régle sur la valeur Vout min. Lorsque la détction de mouvement est atteinte avant le "Off delay", le niveau de luminosité dans tous les canaux actifs (zones) est de nouveau régle automatiquement.

Réglable de 1 et 60 min.; 10 min. en standard.

• Cut off X: DLe "Cut off" est propre au canal X.

Lorsque le "Off delay" est atteint et lorsque les canaux actifs sont régés à la valeur Vout min, le "Cut off delay" commence à décompter. Si aucun mouvement n'est détecté et que le "Cut off delay" est atteint, la charge (éclairage) pour ce canal est désactivée.

Réglable de 0 min à l'infini. 8 min en standard.

• Loadshedding X: Interrupteur d'économie d'énergie (fig. 1).

En cas de contact fermé, cette valeur est prise comme Vout max. Réglez une valeur inférieure à la valeur Vout max initiale.

Réglable de 0 à 10 V; 5 V en standard.

Application: fermez "l'Interrupteur d'économie d'énergie" pour économiser de l'énergie à des moments spécifique.

Adjust Settings:

• Copy settings:

1) Custom vers Backup: les paramètres de mode Custom sont copiés vers le mode Backup
2) Backup vers Custom: les réglages de mode Backup sont copés vers le mode Custom, de manière à ce que des modifications puissant être effectuées.
3) Factory vers Custom: les réglages d'usine sont charges en mode Custom.
4) Factory vers Backup: les réglages d'usine sont charges en mode Backup.

Nous vous conseillons d'effectuer un backup des réglages effectuels. Ensuite, il est préféable de travailler toujours en mode Backup (voir 4.1. "GENERAL SET").

- Initiate sensor:

Lorsque le système est demarré sans que le détecteur de lumière soit connecté ou lorsque vous pensez que celui-ci mesure des valeurs erronées, il est préféable de régler de nouveau le détecteur de lumière.

4.3. Status (voir Guide de consultation rapide, point D)

Ce menu vous permet de visualiser l'etat d'un certain nombre de paramètres système (voir Guide de consultation rapide, point D).

Ch1.........Canal 1

Ch2.........Canal 2

Ch3.........Canal 3

Vout X: Valeur actuelle de la tension de sortie du canal X (réglage de 1 à 10 V)

Df1 .........Facteur de luminosité naturelle 1; rapport entre Lx ind1 et Sensor

Df2 .........Facteur de luminosité naturelle 2; rapport entre Lx ind2 et Sensor

Df3 ....Facteur de luminosité naturelle 3; rapport entre Lx ind3 et Sensor

4.4. Terminal data (voir Guide de consultation rapide, point D)

Ce menu vous permet de visualiser l'etat d'un certain nombre de composants système (voir Guide de consultation rapide, point D).

5. CHARACTERISTIQUES TECHNIQUES

RJ12 -1:

Broche1 alimentation .+ 24 V DC + / - 10% (TRTS)

Broche2 alimentation 24 V DC +7- 10% (TB13)

Broche3 I/O Contact ouvert

Broche4 Canal 1 .NPN 24 V / 25 mA, protégé contre les courts-circuits

Broche5 Canal 2 .NPN 24 V / 25 mA, protégé contre les courts-circuits

Broche6 Canal 3 .NPN 24 V / 25 mA, protégé contre les courts-circuits

FR

360-45011

390-40011

niko

RJ12 -2:

Pour la mise à jour du logiciel. Facultatif.

Consommation propre

En activités. 6 VA

Veille 2 VA

Température ambiente +5 à +50°C

Température de stockage -20 à +60°C

Degre de protection . IP20

Dimensions 70 mm (l) x 55 mm (H)

Conformité CE selon EN 60669-2-1

Système de commande HF:

CH1-cont.:

D1. 1-10 V (Cl. II), I sink max. 50mA

D2... COM1

CH1-cont.:

D3. 1-10 V (Cl. II), I sink max. 50mA

D4. COM2

CH1-cont.:

D5. 1-10 V (Cl. II), I sink max. 50mA

D6. COM3

• interrupteur d'économie d'énergie:
  A12 . terre
  B12

• détector de mouvement, NPN (350-20010/350-20011):
  A11 + 24 V DC +/- 10%, max. 100 mA
  A12 24VBC+7-10%max.100mA
  A9

-detecteur delumiere (350-10011):
A11 +24VDC+10%max 100mA
A12 24VDC+7-10%max.100mA
A10

FR

7. PRESCRIPTIONS LEGALES

• L'installation doit être effectuee par un installerateur agreé et dans le respect des prescriptions en vigueur.
• Ce mode d'emploi doit être remis à l'utilisateur. Il doit être joint au dossier de l'installation électrique et être remis à d'éventuels autres propriétaires. Des exemplaires supplémentaires peuvent être obtenus sur le site web ou auprès du service 'support Niko'.
• Il y a lieu de tener compte des points suivants avant l'installation (liste non limitative):
• les lois, normes et réglementations en viqueur;
• l'etat de la technique au moment de l'installation;
• ce mode d'emploi qui doit être lu dans le cadre de toute installation spécifique;
• les régles de l'art.
• En cas de doute, vous pouvez appeler le service 'support Niko' ou vous adresser à un organisme de contrôle reconnu.

En cas de défaut de votre apparéil, vous pouvez le returner à un grossiste Niko/agréé, accompagné d'une description détaillée de votre plaine (manière d'utilisation, divergence constatée...).

8. CONDITIONS DE GARANTIE

• Delai de garantie: 2 ans à partir de la date de livreaison. La date de la facture d'achat par le consommateur fait office de date de livreaison. Sans facture disponible, la date de fabrication est seule valable.
• Le consommateur est tenu de prévenir Niko par écrit de tout manquement à la concordance des produits dans un-delai max. de 2 mois après constatation.
• Au cas ou pareil manquement serait constaté, le consommateur a droit à une réparation gratuite ou à un remplacement gratuite selon l'avis de Niko.
• Niko ne peut être tenu pour responsable pour un defaulted ou des dégats suite à une installation fautive, à une utilisation contraire ou inadaptée ou à une transformation du produit.
• Les dispositions contraignantes des législations nationales ayant trait à la vente de biens de consommation et la protection des consommateurs des différents pays où Niko procède à la vente directe ou par entreprises interposées, filiales, distributeurs, agents ou représentants fixes, prévalent sur les dispositions susmentionnées.
