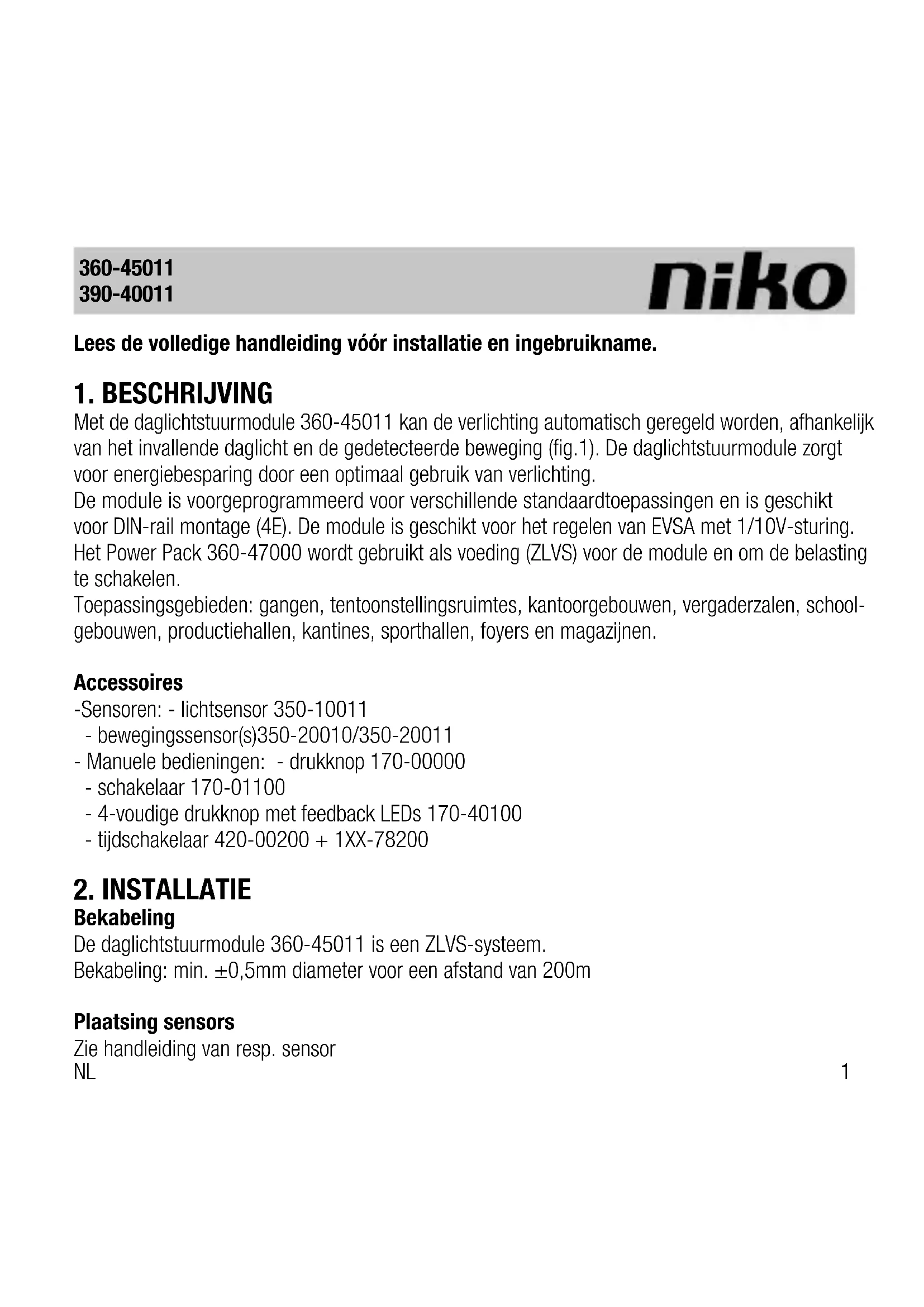

GEBRUIKSAANWIJZING 36045011 Niko

Lees de volledige handleiding voor installment en ingebruikname.

1. BESCHRIJVING

Met de daglichtstuurmodule 360-45011 kan de verlichting automatisch geregeld worden, afhankelijk van het invallende daglicht en de gedetecteerde beweging (fig.1). De daglichtstuurmodule zorgt voor energiebesparing door een optimaal gebruik van verlichting.

De module is voorgeprogrammeerd voor verzischende standaardtoepassingen en is geschikt voor DIN-rail montage (4E). De module is geschikt voor het regelen van EVSA met 1/10V-sturing. Het Power Pack 360-47000 worden gebruikt als voeding (ZLVS) voor de module en om de belasting te schakelen.

Toepassingsgebieden: gangen, tentoonstellingsruimtes, kantoorgebouwen, vergaderzalen, schoolgebouwen, productiehallen, Kantines, sporthallen, foyers en magazijnen.

Accessoires

-Sensoren: - lichtsensor 350-10011

-bewegingsensor(s)350-20010/350-20011

• Manuele bedieningen: - drukknop 170-00000

-schakelaar 170-01100

• 4-voudige drukknop met feedback LEDs 170-40100

• tijdschakelaar 420-00200 + 1XX-78200

2. INSTALLATIE

Bekabeling

De daglichtstuurmodule 360-45011 is een ZLVS-system.

Bekabeling: min. ±0,5mm diameter voor een afstand van 200m

Plaatsing sensors

Zie handleiding van resp. sensor

NL

OPM: Plaats de Lichtsensor algijd op een plaat waar het daglicht binnenvalt (fig.1). Als er zonwering/ rolluik aanwezig is, plaat de Lichtsensor dan zo, dat bij gesloten zonwering/rolluik het daglicht Nietrechtstreeks op de sensor valt.

Aansluitschema (fig.2)

• Sluit de lichtsensor (350-10011) en bewegingssensor (350-20010/350-20011) aan op klemmenreeks A. U kan meerere bewegingssensoren (max. 8) parallel aansluten. U mag slechts een lichtsensor per systeme aansluten.
• Sluit de manuele bedieningen aan op klemmenreeks B.
• 1-10V uitgangen (klemmenreeks D)
• Verbind de RJ12-ingangen van het Power Pack en de daglichtstuurmodule via 390-40011.

Opstarten

De lichtsensor (350-10011)要去 correct opgesteld en aangesloten worden voor u de voedings spanning inschakelt. Daarna staat volgt te werk:

• Schakel de voedingsspanning in.
• Bevestig de sensorwaarde op het display.
• De module worden opgestart.
• De module is maar voor gebruik.

Als de daglichtstuurmodule al ingeschakeld werk vooraleer de lichtsensor aangesloten was, kan u het opstarten herhalen (zie 4.2. ADJUSTMENT>adjust settings)

De verlichting worden aangeschakeld als de sensor onvoldoende daglicht meet.

3.2 Bewegingssensor (350-20010/350-20011) (fig.2)

De bewegingssensor(s), max 8 in parallel, zorgen ervoor dat de verlichting ingeschakeld worden in geval van bewegingsdetectie.

3.3 Manuele bedieningen (fig.2)

Drukknop 170-00000

Afhankelijk van de toepassing (zie 3.4), kan u een manuele drukknop aansluiten om de verlichting aan en uit te schakelen.

Tijdschakelaar 420-00200 + 1XX-78200

Afhankelijk van de toepassing (zie 3.4), kan u een tijschakelaar aansluiten om de verlichting aan en uit te schaken.

Enkelpolige schakelaar 170-01100

U kan een energia besparingschakelaar (loadshedding --> zie 4.2 ADJUSTMENT) aansluten op de daglichtstuurmodule om de maximum Lichtintensiteit van de verlichting te beperken.

4-voudige drukknop met feedback-LED's 170-40100

Bij elke geselecteerde toepassing (zie 3.4), kan u een 4-voudige drukknop met feedback-LED's aansluten. De vier drukknoppen worden als volgt gebruikt:

• Auto (met feedback): Het system staat in automatische mode, de verlichting worden daglichtgeregeld volgens de instellenen van de toepassing.
• I/O (met feedback): 'aan-uit'. Het system staat in manuele mode, met de drukknop kan de verlichting in de zones aan- of uitgeschakeld worden. Als de verlichting aangeschakeld staat, is deze NIET daglichtgere geld, maar staat de verlichting in alle zones op max. (tenzij de DIM-memory functie actief is, zie 5.1. 'General set').
• De twee overige drukknoppen worden gebruikt om de verlichting in alle zones gelijktijdig op een neer te dimmen (1-10V-regeling). Deze twee drukknoppen hebben geen feedback. Bij het dimmen staat het system steeds in manuele mode.

3.4 Toepassingen

De daglichtstuurmodule is standard voorzien van een aantal voorgeprogrammeerde toepassingen (fig.3). Voor het selecteren van een toepassing, wie 'Snelgids', sunt A.

NL

Toepassing 10.01 (fabrieksinstelling):

Automatisch DIM via bewegingssensor (fig.4a)

Als de bewegingssensor aktiviteit detecteert en er een tekort aan daglicht is, worden de 3-kanaals daglichtstuurmodule geactiveerd. Zolang de sensor beweging detecteert, worden het Licht in 3 kanalen volgens de ingestelde parameters geregeld. Als het daglichtniveau stijgt/daalt, worden de verlichting neer-/opgedimd zodate het ingestelde, min. lichtniveau bereikt worden. Als de bewegingssensors geen beweging detecteren of er voldoende daglicht is, worden het Licht automatischuitgeschakeld na een ingestelde是怎样.

Voor gebruik in bv. gangen.

Toepassing 11.01:

DIM via tijdschakelaar 420-00200 + 1XX-78200 (fig.4b)

De 3-kanaals-daglichtstuurmodule DIM worden aan- en uitgeschakeld via een externe tijdschakelaar. Hetlicht worden geregold in 3 kanalen volgens de ingestelde parameters. Als het daglichtniveau stijgt/daalt, worden de verlichting neer-/opgedimd zodate het ingestelde, min. lichniveau bereikt worden. Hetlicht worden automatisch uitgeschakeld als er voldoende daglicht is.

Voor gebruik in bv. tentoonstellingsruimtes.

Toepassing 12.01:

Manuel aan/uit, automatisch uit via bewegingsssensor (fig.4c)

De 3-kanaals-daglichtstuurmodule DIM worden aan- en uitgeschakeld via een drukknop 'deur' (170-00000). Zolang de bewegingssensor geactiveerd is, worden de verlichting in 3-kanalen volgens de ingestelde parameters geregeld. Als het daglichtniveau stijgt/daalt, worden de verlichting neer-/opgedimd zodate het ingestelde, min. lichniveau bereikt worden. Als de bewegingssensor(s) geen beweging detecteert (detecteren) of er is voldoende daglicht, worden het Licht automatisch uitgeschakeld na een ingesteldeijd.

Voor gebruik in bv. tentoonstellingsruimtes.

360-45011

390-40011

niko

Toepassing 13.01:

2-kanaals-daglichtstuurmodule DIM, 1-kanaals aan/uit, automatisch uit via bewegings-sensor (fig4d)

Algemeneverlichting

De 2-kanaals-daglichtstuurmodule DIM worden aan- en uitgeschakeld via een drukknop 'deur' (170-00000). Zolang de sensor beweging detecteert, worden het Licht geregeld in 2 kanalen volgens de ingestelde parameters. Als het daglichtniveau stijgt/daalt, worden de verlichting neer-/opgedimd zodat het ingestelde, min. lichtniveau bereikt worden. Als de bewegingssensor(s) geen beweging detecteert (detecteren) of er voldoende daglicht is, worden het Licht automatisch uitgeschakeld na een ingesteldeijd.

Bordverlichting

De 1-kanaals-aan/uit-besturingsmodule wordt aan- en uitgeschakeld via een drukknop (170-00000) 'bord'. Het Licht blijft aangeschakeld zolang de bewegingsdetector geactiveerd is.

Als de bewegingssensor(s) geen beweging detecteert (detecteren), schakelt hetlicht automatischuit na een ingesteldeijd. Als de algemene verlichting uitgeschakeld worden via 170-00000 (deur), wordt de bordverlichting ook uitgeschakeld.

Voor gebruik in bv. klaslokalen, vergaderzalen.

Toepassing 14.01:

Manueel aan/uit via toets, automatisch uit via externe tijsdschakelaar 420-00200 + 1XX-78200 (fig.4e)

De 3-kanaals daglichtstuurmodule DIM worden aan- en uitgeschakeld via een drukknop (170-00000) 'deur'. Hetlicht worden in 3 kanalen volgens de ingestelde parameters geregeld. Als het daglichtniveau stijgt/daalt, worden de verlichting neer-/opgedimd tot het ingestelde, min. lichniveau bereikt worden. Hetlicht worden automatisch uitgeschakeld als er voldoende daglicht is of via een externe tijsdschakelaar.

Voor gebruik in bv. productiehallen.

NL

4. INSTELLINGEN

U kan de verschillende parameters eenvoudig programmeren en instellen op de daglichtstuurmodule m.b.v. de 4 bedieningsknoppen (zie ook 'Snelgids').

4.1. General set (zie 'Snelgids', punct A en D)

In dit menu kan u:

Type toepassing selecteren (10.01, 11.01, 12.01, 13.01, 14.01)

Aantal actieve kanalen selecteren (1, 2 of 3 zones/ruimtes)

Mode selectoren:

• Custom: In deze mode kan u instellingen en parameers van de daglichtstuurmodule wijzigien.
• Backup: In deze mode kan u opgeslagen instellungen en parameters van de daglichtstuurmodule bekijken.
• Factory: In denen mode werkt de daglichtstuurmodule volgens de fabrieksinstellungen,DEXANU ENKELbekijken,iet wijzigen.

Werking met of zonder DIM-geheugen selecteren:

• Met DIM-geheugen: Als het system van automatische aan manuele mode overgeschakeld worden, is het lichtniveau in alle actieve kanalen identiek aan het lichtniveau op het moment dat de manuele mode verlaten werden.
• Zonder DIM-geheugen: Als het system van automatischeaar manuele mode overgeschakeld wordt, is het lichtniveau in alle actieve kanalen maximaal.

4.2. Adjustment (zie 'Snelgids', punt B, C en D)

In dit menu kan u:

De daglichtfactor is de verhouding:tussen het efectieve daglichtniveau (lx ind) in een zone en het daglichtniveau dat de lichtsensor meet. De parameters voor de daglichtfactor要去en gemeten worden op een moment van de dag wanner er voldoende daglicht is en ZONDER de invloed van kunstlicht. Parameters:

• Range (bereik): standard 30-30klx
• Lx ind X: Geef het daglichtniveau in dat u meet met een lux-meter in de verschillende zones (1, 2, 3). U meet best op tafelhoogte.
• Sensor: Geef het daglichtniveau in dat de sensor (nabij het raam) meet. De sensorwaarde op het display is een snapshot van de effectieve sensorwaarde op het moment dat u dit menu opende.

Adjust CH X:

In deze 3 submenu's kan u de parameters per kanaal (CH) instellen.

• Setp X: Setpoint. Dit is hetlichtniveau dat u effectief in een zone (1, 2, 3) wenst. Is er onvoldoende daglicht, dan schakelt de verlichting aan en worden gedimd tot het gewenstelichtniveau (setp) bereikt worden.
• Vout min X: instelbaarussen 0-4V; standard 0V
• Vout max X: instelbaarussen 6-10V; standard 10V
• Fade up X: instelbaar tussen 5-60s; standard 10s
• Fade down X: instelbaarussen 5-60s;standaard 10s
• Off delay: enkel instelbaar onder CH1, maar werkt voor alle actieve kanalen identiek (max. 3 kanalen).

Na de LASTe gedetecteerde beweging teht het systeme de 'off delay' af. Verstrijkt de ingestelde tijd voor een neue beweging gedetecteerd worden, dan wordt het lichtniveau in alle actieve kanalen aan Vout min gedimd. Bij bewegingsdetectie voor de 'off delay' versteken is, wordt het lichtniveau in de actieve kanalen (zones) terug automatisch geregeld.

Instelbaar tussen: 1-60min; standard 10min.

• Cut off X: De 'cut off' is eigen aan kanaal X.

Als de 'off delay' verstreten is en de actieve kanalenaar Vout min gedimd worden, begint de cut off delay' af te tellen. Indien er geen beweging gedetecteerd wordt en de cut off delay' verstrijk, worden de belasting (verlichting) voor dat kanaaluitgeschakeld.

Instelbaar tussen: Omin-oneindig. Standaard 8min.

• Loadshedding X: energia besparingschakelaar (fig.1).

Bij gesloten contact worden deze waarde als Vout max genomen. Zet de waarde lager dan de oorspronkelijke Vout max.

Instelbaar tussen: 0-10V; standard 5V.

Toepassing: sluit de 'energiebesparingsschakelaar' omijdens specifieke momenten energiete besparen.

Adjust Settings:

- Copy settings:

1)Customaar Backup: de instellingen in custom mode worden maar backup mode geko- pieerd
2) Backup waar Custom: de instellingen in backup worden maar custom mode gekopieerd, zodate er wijzigingen gemaakt hunnen worden.
3) Factory waar Custom: de fabrieksinstellingen worden in custom mode geladen.
4) Factoryaar Backup: de fabrieksinstellingen worden in backup mode geladen.

U worden aangeraden een backup van de gemaakte instellenen te make. Daarna werkt u het best algid in backup mode (zie '4.1. GENERAL SET').

- Initiate sensor:

Wanner het system opgestart wordt zonder dat de lichtsensor aangesloten ward of wanner u denkt dat de lichtsensor verkeerde waardes meet, kan u de lichtsensor best opnieuw instellen.

4.3. Status (zie 'Snelgids', punt D)

In dit menu kan u de status van een aantal systeemparameters bekijken.

Ch1.kanaal 1

Ch2........kanaal 2

Ch3........kanaal 3

Vout X: Huidige waarde uitgangsspanning voor kanaal X (1-10V regeling)

360-45011

390-40011

niko

Df1...........daglichtfactor 1;verhouding tussen Lx ind1 en sensor
Df2...........daglichtfactor 2;verhouding tussen Lx ind2 en sensor
Df3...........daglichtfactor 3;verhouding tussen Lx ind3 en sensor

4.4. Terminal data (zie 'Snelgids', punt D)

In dit menu kan u de status van een aantal systeemcomponenten bekijken.

Pin1 voeding. +24% DC+/10%(7LVS)
Pin2 voeding.
Pin3 I/O open verbinding
Pin4 Kanaal1 NPN 24V / 25mA; kortsluitbeveiligd
Pin5 Kanaal2 NPN 24V / 25mA; kortsluitbeveiligd
Pin6 Kanaal3 NPN 24V / 25mA; kortsluitbeveiligd

RJ12 -2:

Voor software-update. Facultatief.

Stroomverbruik

Actief 6VA

Standby 2VA

Omgevinstemperatuur +5 tot +50^

Temperatuur in opslag -20 tot +60^

Beschermingsgraad IP20

Afmetingen 70mm(B) x 55mm(H)

CE volgens EN60669-2-1

NL

6. AANSLUITING VAN ACCESSORIES

HF-besturingsystem:

CH1-cont.:

D1. 1-10V (Cl. II), I sink max. 50mA

D2... COM1

CH1-cont.:

D3. 1-10V (Cl. II), I sink max. 50mA

D4. COM2

CH1-cont.:

D5. 1-10V (Cl. II), I sink max. 50mA

D6. COM3

• 4-voudige drukknop (170-40100):

B2. aarding

B3. Auto

B4. I/O

B5. dim op

B6. dim neer

B7 LED auto

B8... LED I/O

• drukknop 'deur' (170-00000):

B2 aarding

B9.

360-45011
390-40011

niko

• drukknop 'bord' (170-00000):
  B2 aarding
  B10

• Tijdschakelaar 420-00200 + 1XX-78200:
  B2. aarding
  B11

• energiabesparingsschakelaar::
  A12 aarding
  B12

-bewegingsensor,NPN (350-20010/350-20011):
A11 +24V DC+10% max 100mA
A12
A9

• lichtsensor (350-10011):
  A11 +24V DC+10% max 100mA
  A12 24V DC +7 - 10% max 100mA
  A10

NL

7. WETTELIJKE WAARSCHUWINGEN

• De installmentie dient te worden uitgevoerd door een erkend installerateur en met inachtname van de geldende voorschriften.
• Deze handleiding dient aan de gebruiker te worden overhandigd. Zij moet bij het dossier van de elektrische installment worden gevoegd en dient te worden overgedragen aan eventuele neue eigenaars. Bijkomende exemplaren zijn verkrijgbaar via de Niko-website of -supportdienst.
• Bij de installmentatie dient rekening gehonden te worden met (lijst is nicht limitatief):
• de geldende wetten, normen en reglementen;
• de stand van de techniek op het ogenblik van de installmentie;
• hetfeit dat een handleiding alleen algemene bepalingen vermeldt en dient gelezen te worden binnen het kader van elke specifieke installmentie;
• de regels van goed vakmanschap.
• Bij twijfel kan u de supportdienst van Niko raadplegen of contact opnemen met een erkend contrôleorganisme.

Support Belgie: Support Nederland:

tel. + 32 3 760 14 82 tel. + 31 183 64 06 60

website: http://www.niko.be website: http://www.niko.nl

e-mail: [e-mail] e-mail: [e-mail]

In geval van defect kan u uw product terugbezorgen aan een erkende Niko-groothandel samen met een duidelijke omschrijving van uw klacht (manier van gebruik, vastgestelde afwijking...).

8. GARANTIEBEPALINGEN

• Garantietermijn: tweeJAar vanaf leveringsdatum. Als leveringsdatum geldt de factuurdatum van aankoop van het goed door de consument. Indien geen facteur voorhanden is, geldt de productiedatum.
• De consumant is verplicht Niko schriftelijk over het gebrek aan overeenstemming te informeren, uiterlijk binnen de twee maanden na vaststelling.
• In geval van een gebrek aan overeenstemming van het goed hebft de consumentrecht op een kosteloze herstelling of verrangig, wat door Niko bepaald worden.
• Niko is nicht verantwoordelijk voor een gebrek of schade als gevolg van een foutieve installmentie, oneigenlijk of onachtzaam gebruik of verkeerde bediening of transformatie van het goed.
• De dwingende befalingen van de nationale wetgevingen betreffende de verkoop van consumptiegoederen en de bescherming van de consumpenten van de landen waarin Niko rechtstreeks of via zuster/dochtervennootschappen, filialen, distributeurs, agenten of vaste vertegenwoordigers verkoopt, hebben voorrang op bovenstaande befalingen.
