NÁVOD NA OBSLUHU 36045010 Niko

• Snímacé: - svetelný snímac 350-10011
• pohybový snímac³ 350-20010/350-20011
• Manuálne ovládače: - tlačidlový ovládač 170-00000
• Jednopólový spinač 170-71100
• bezpotenciálové tlacidlo 24V, 4 kontakty, s LED 170-47100
• casovy spinač 420-00200 + 1XX-78200

2. INSTALÁCIA

Zapojenie

Riadiaci modulizzatoho svetla 360-45010 je urceny na malé napatie SELV.

Pozri manu al pre konkretny snimač.

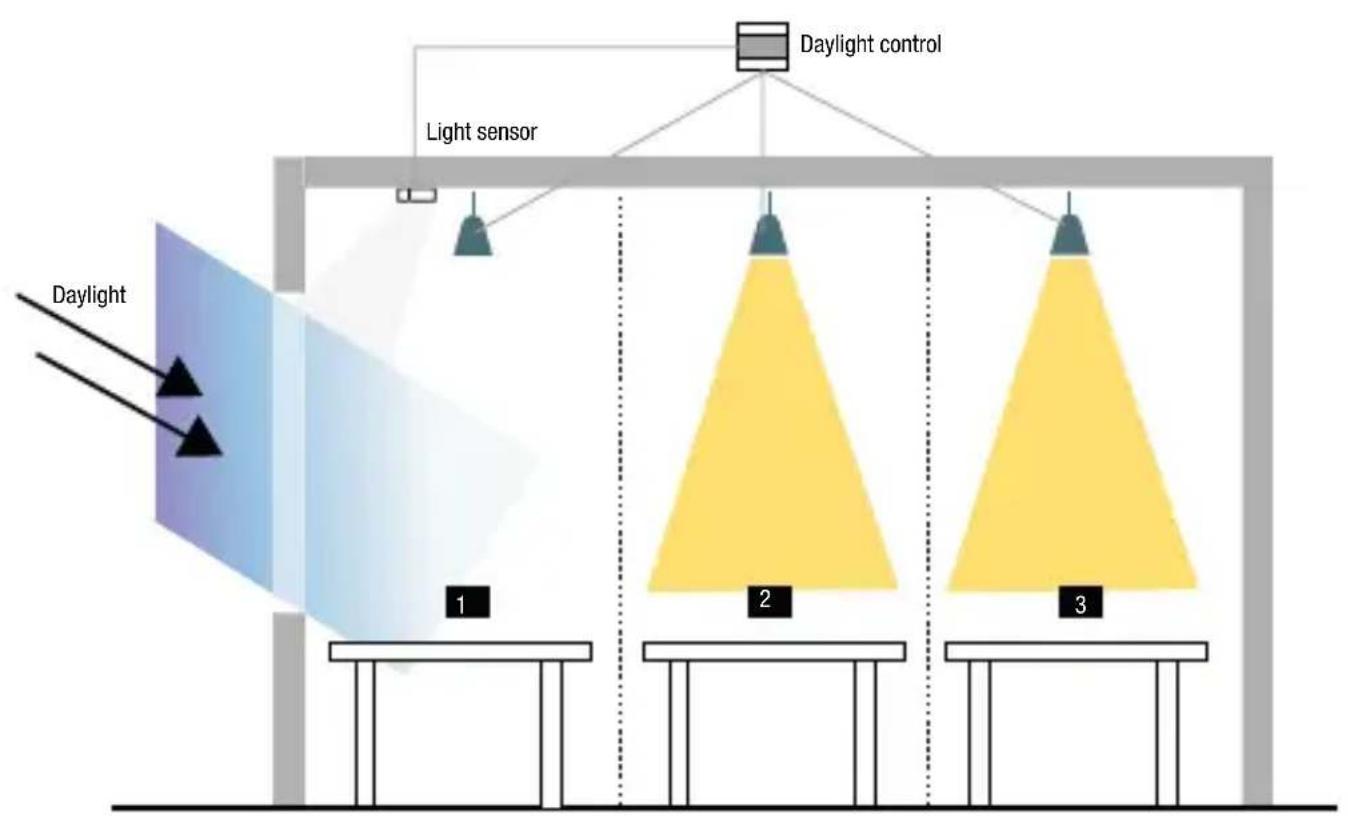

Poznamka: Svetelný snímač namontujte vždy na mieste s dopadajúcim Denným svetlom (pozri obr. 1). V pripade roliet/žalúzii svetelný snímač namontujte tak, aby sa nenachádžal v mieste priameho dopadu slnečného Žiarenia.

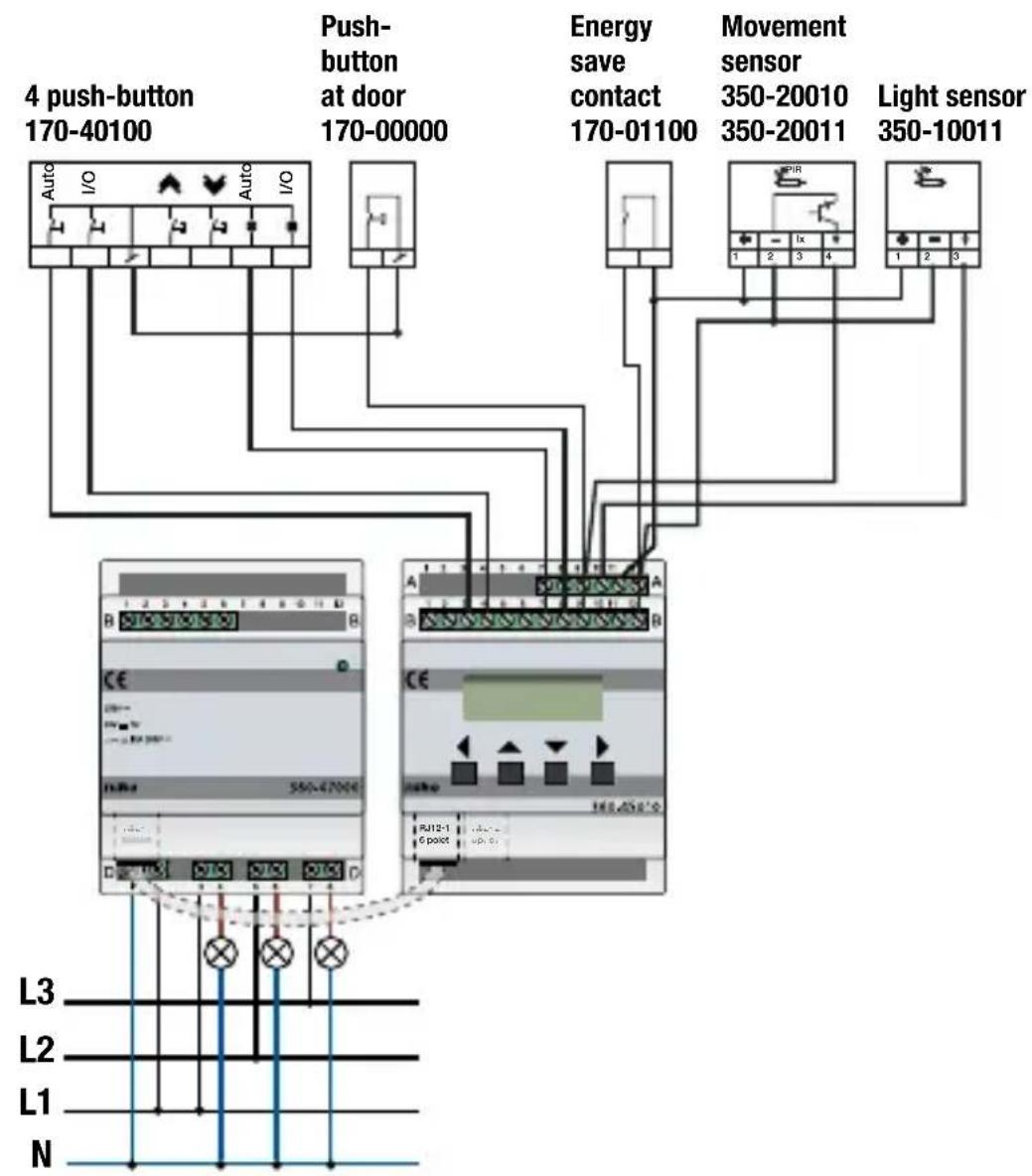

Scheme zapojenia (obr. 2)

Ak bol riadiaci modul DLC zapnuty este pred spravnym umiestnenim a pripojenim svetelného snímača, možete zopakovat spustenie snímača (pozri '4.2. ADJUSTMENT>adjust settings').

3. PREVÁDZKA A POUŽITIE

3.1 Svetelný snímac (350-10011) (obr. 2)

Ak snímač zistí nedostatok dènneho svetla, zapne umelé osvetlenie.

3.2 Pohybový snímac (350-20010/350-20011) (obr. 2)

Pohybové snímače (najviac 8 paralelle pripojenych snímačov) umožnujú spínanie osvetlenia pri detekovani pohybu.

3.3 Manuálne ovládanie (obr. 2)

Tlacidlo 170-00000

V závislosti od aplikácie (pozri 3.4) možete na zapínanie a vypínanie osvetlenia pripojit manuálne tlačidlo.

Casový spinač 420-00200 + 1XX-78200

V závislosti od aplikácie (pozri 3.4) možete na zapínanie a vypínanie osvetlenia pripojit Časový spinač.

Jednopólový spinač 170-71100

Na riadiaci modulizzatoho svetla mozte pripojit usporny spinac (loadshedding --> pozri 4.2 ADJUSTMENT'), aby sa osvetlenie zaplo iba pri nizkej urovniizzatoho svetla.

bezpotenciálové tlacidlo 24V, 4 kontakty, s LED 170-47100

Pre každu aplíkáciu (pozri 4.4) molezete pripojit bezpotenciálove tlačidlo 24V, 4 kontakty, s LED 170-47100. Používajú sa však len 2 zo 4 tlačidiel so spätnou indikáciou, lebo modul dokáze len

360-45010

390-40011

niko

spinat osvetlenie:

• Auto (so spätnou indikáciou): Systém precházza do automatickeho režimu a osvetlenie sa riadi v závislosti od deneného svetla podla nastavení danej aplikácie.
• I/O (so spätnou indikái): 'zap-vyp'. Systém sa nachadza v režime manuaíneho riadenia. Osvetlenie možete zapnú't alebo vypnú't stlačením tlacidla. Ak je osvetlenie zapnute, NIE JE riadené v závislosti od deneného svetla, ale je zapnute vo vsetkych zónach.

3.4 Aplikácie

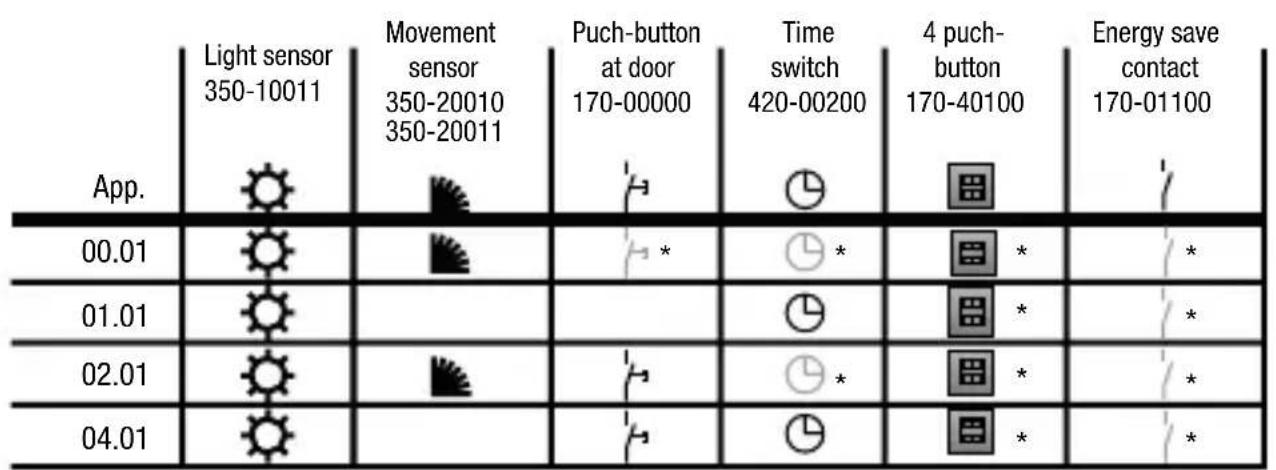

Riadiaci modul DLC je štandardne vybavený radom predprogramovanych aplikácii (obr.3) Postup vyberu aplikácie najdete v dokumente 'Zrchylený námod'.

Aplikácia 00.01 (vyrobné/vychodiskové nastavenie):

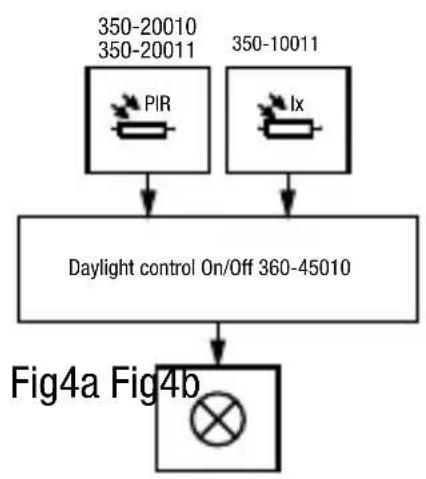

Automaticky zap/vyp pomocou pohyboveho snimača (obr. 4a)

Ak pohybový snímač detekuje pohyb, aktivuje sa trojkanálové zap/vyp riadiaceho modulu DLC. Osvetlenie sa ovláda prostrednictvom 3 kanálov v závislosti od nastavenych parametrov. Ak je dosiahnutá minimálna urovenDEXného svetla pre daný kanál (zónu), osvetlenie sa vypne. Ak pohybový snímače nezachytia Žiaden pohyb, osvetlenie sa automaticicky vypne po uplynuti prednastaveného Času. Použitie napr. na chodbách, v halách (vyrobné nastavenie).

Aplikácia 01.01:

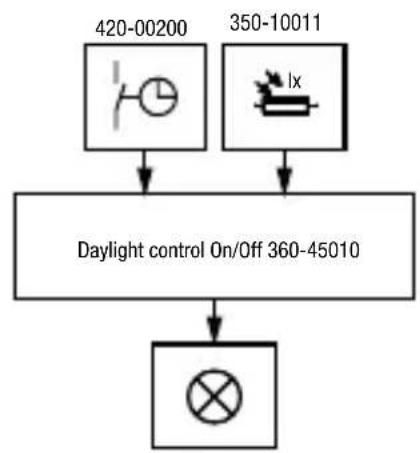

Zap/vyp pomocou chasového spinača 420-00200 + 1XX-78200 (obr. 4b)

Riadiaci modul DLC s 3-kanálovým zap/vyp sa zapína a vypína prostrednictvom externého chasového spinača. Osvetlenie sa ovláda prostrednictvom 3 kanálov v závislosti od nastavenych parametrov. Ak je dosiahnutá minimálna urovenDEXného svetla pre daný kaná (zónu), osvetlenie sa vypne. Použitie napr. vo vystavních priestoroch.

Aplikácia 02.01:

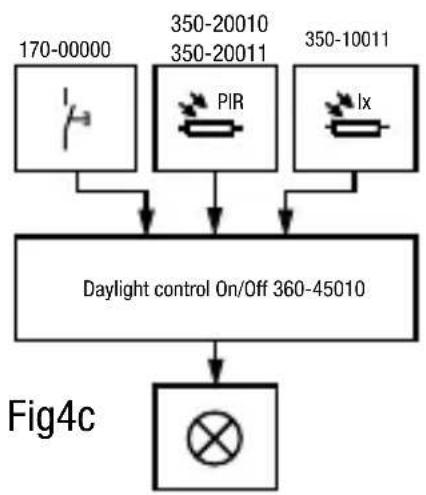

Manuálne zap/vyp pomocou tlacidla (170-00000), automatické vypnutie pomocou pohybového snímača (obr. 4c)

Riadiaci modul DLC s 3-kanálovým zap/vyp sa zapína a vypína prostrednictvom tlačidla (170-00000). Pokým pohybový snímač detekuje pohyb, osvetlenie sa ovláda prostrednictvom 3 kanálov v závislosti od nastavenych parametrov.

Pri náraste intensity dènneho svetla sa osvetlenie priestorov regulje tak, aby bola dosiahnutá požadovaná minimálna uroven osvetlenosti. Ak už pohybové snímace nedetekuju ziaden pohyb, osvetlenie sa automaticky vypne po uplynuti prednastaveného Času. Použitie napr. v skladoch.

SK

360-45010

390-40011

niko

Aplikácia 04.01:

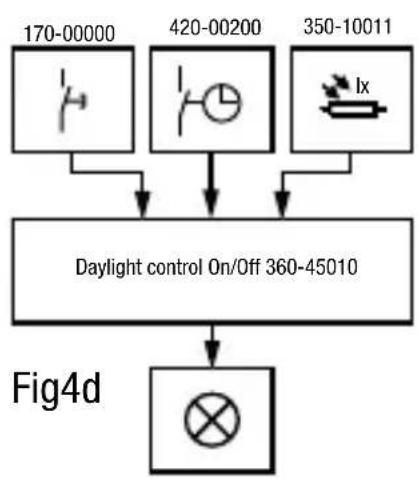

3-kanálové zap/vyp pomocou riadiaceho modulu DLC, manuálne zap/vyp pomocou tlačidla, automatické vypnutie pomocou šavóho spínača (obr. 4d)

Riadiaci modul DLC s 3-kanálovým zap/vyp sa zapína a vypína prostredníctvom tlačidla (170-00000). Osvetlenie sa ovláda prostredníctvom 3 kanálov v závislosti od nastavenych parametrov. Pri náraste intensityDEXNEHO svETLA sa osvetlenie priestorov regulje tak,aby bola dosiahnutá požadovaná minimálna uroven osvetlenosti. Osvetlenie sa da automatický vypnút pomocou Časového spinača. Použitie napr. vo vyrobných priestoroch.

4. NASTAVENIA

Na riadiacom module DLC možete l'ahko naprogramovat' a nastavit rozne parametre pomocou 4 riadiacich tlačidiel (pozri tiež 'Zrychlený námod').

4.1. General set (Vseobecné nastavenia, pozri 'Zrychleny námod', A a D)

Vybrat počet aktívnych kanálov (1, 2 alebo 3)

Zvolit'rezim:

4.2. Adjustment (Prispôsobenie, pozri 'Zrýchlený námod', B, C a D)

Nastavit' cinitel' penného svetla:

Činitel'dènneho svetla je pomer medzi aktuálnu hodnotou denenj osvetlenosti (lx ind) v zone a Dennou osvetlenost'ou meranou svetelným snímačom. Parameter pre Činitel'dènneho svetla by sa mal merat'v'case, ked' je dostatok déného svetla a ked' je vylúčený vplyv umelého osvetlenia.

Parametre:

• Range (Rozsah): Standardne 30-30klx
• Lx ind X: Vložte hodnotu denenj osvetlenosti nameranú luxmetrom v roznych zónach (1, 2, 3). Osvetlenost merajte prednostne vo vyške stolov.
• Sensor (Snímac): Vložte hodnotu denenj osvetlenosti, ktorú meria snímac (umiestněpri okne). Zobrażena hodnota snímaca je vlastne aktuálna hodnota snímaca zachytená v momente otvorenia ponuky nižsej urovne.

Adjust CH X (Prispôsobenie CH X):

V tychto 3 podponukach možete nastavit parametre pre kaźdý kanál (CH).

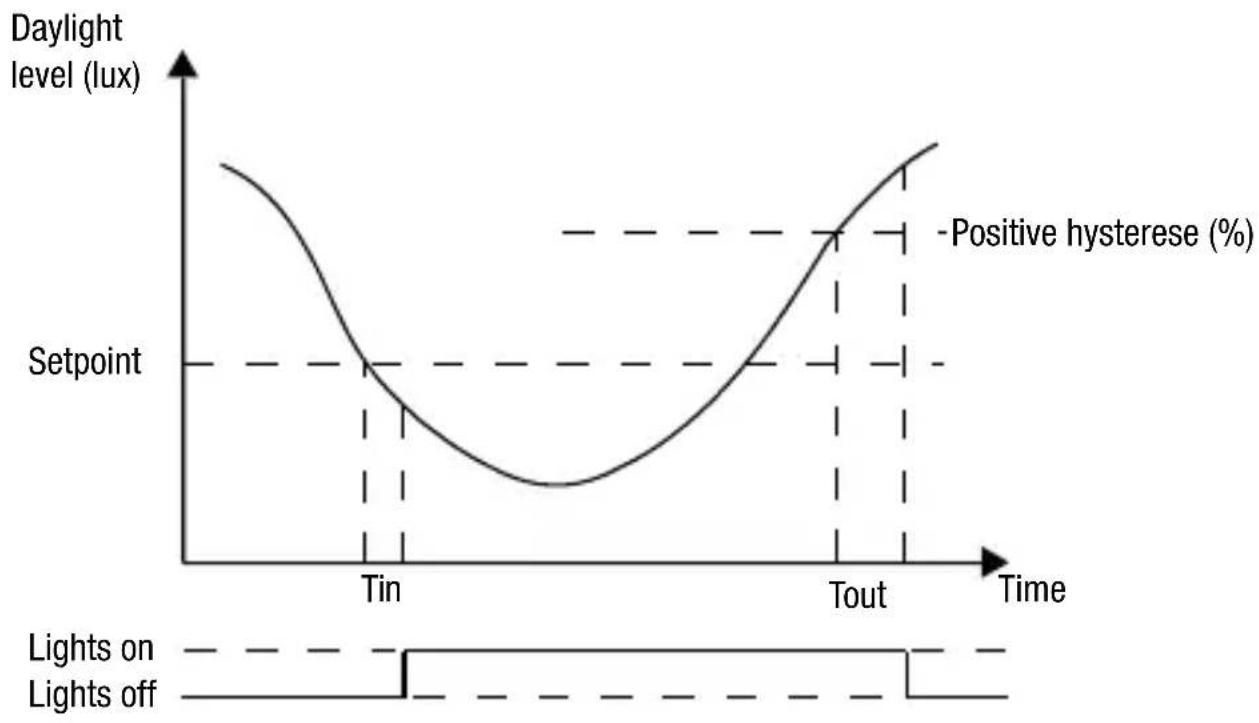

- Setp X (obr.5): Setpoint. Je to minimána osvetlenost' vyžadovaná pre danú zónu (1, 2, 3). Pri nedostatku Denného svetla sa osvetlenie zapne naŽelanú uroven osvetlenosti.
- Hysteresis X (Hystereza X) (obr.5): kladná hystereza (Y %)

Nastavitelný rozsah: 10 – 80%; standardné nastavenie 70%.

• Tin X (obr.5): Osvetlenie v danej zone sa zapne len vtedy, ak uroven dennej osvetlenosti zestane pod hodnotu nastavenia aspon poças Tin.

Nastavitel'ny rozsah: 0 - 60 s; štandardné nastavenie 5 s.

• Tout X (obr.5): Osvetlenie v danej zone sa vypne len vtedy, ak uroven dennej osvetlenosti zostane nad hodnotu nastavenia aspon pochas Tout.

Nastavitel'ny rozsah: 0 - 60 min; štandardné nastavenie 5 min.

• Off delay(Oneskorenie vypnutia): da sa nastavit len pre CH1, funguje vsak rovnako pre vsetky aktivne kanaly (max. 3 kanaly).

V prípade Rozpínaceio hókontaktu sa tát o hodnota berie ak o setpoint. Hodnota lezi pod aktuálnym nastavením (lx), následkom coho sa osvetlenie zapne len v prípade nižšej urovne Denného svetla.

Použitie: energeticky usporny spinač na šetrenie energia v určitych chasovych usekoch.

Adjust Settings (Prispôsobenie nastaveni):

- Copy settings(Kopirovanie nastavení):

Odporuca sa vykonávat zálohové kópie nastavení. Ak ste nastavenia zálohovali, prednostne pracujte v zálohovom režime (pozri '4.1. GENERAL SET' a 'Zrchylený námod', A a D)

- Spustenie snímača:

Ak systém nastartoval bez pripojeneho svetelného snímač alebo ak mate dojem, ze svetelný snímac meria nesprávné hodnoty, majlepsie spravite ak znovu spustité snímac.

4.3. Status (Stav, pozri 'Zrychleny námod', D)

V tejto ponuke možete prezerat stav roznych parametrov (pozri 'Zrchyhlený námod', D).

Ch1.........kanal 1

Ch2.......kanal 2

Ch3.......kanal 3

Cutln X.....hodnota v luxoch, namerana svetelnym snimačom, pri ktorej sa v zone X má osvetlenie zapnút

CutOut X ..hodnota v luxoch, nameraná svetelným snímačom, pri ktoraj sa v zone X má osvetlenie vypnút'

Df1 .........cinitel'denného svetla 1; pomer medzi Lx ind1 a snímačom

Df2 .........cinitel dennesho svetla 2; pomer medzi Lx ind2 a snimaecom

Df3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ... cinitel' penného svetla 3; pomer medzi Lx ind3 a snímačom

4.4. Terminal data (pozri 'Zrychleny námod', D)

V tejto ponuke mözete prezerat stav viacerych systémovych pristrojov.

360-45010

390-40011

niko

5. TECHNICKÉ UDAJE

RJ12 -1:

Pin1 napajanie. +

Pin2 napajanie. 24V DC ±10% (SELV)

• Instaláciu musí vykonat' kvalifikovany odborník v súlade s platnymi predpismi.

• Tento námod na použitie musí byt odovzdaný uživotelovi. Musí byt sučastou dokumentácie o elektrickej instaláci a musí byt odovzdaný kaźdému novému uživotelovi. Dalsie kópie navodu su dostupné na web stránke Niko alebo cze služby zákazníkom.

• Pochas instalacie je potrebné brat do úvahy nasledovné (neobmedzuje sa iba na nasledovny zoznam):

• aktuálne zákony, normy a vyhlásky.

• aktuálny stav technologie vČase instalácie.

• tento námod na použitie, ktorý obsahuje iba všeobecné pravidlá, je potrebné použit s ohladom na špecifiká každej instalácie.

• pravidlá správnéj instalácie

Tento vyrobok spína vsetky relevantné Europske predpisy a nariadenia. V pripline potreby najdete prislušné ES vyhlásenie o zhode na www.niko.eu.

8. NIKO TECHNICKÁ PODPORA

Ak mate otazky, obratte sa na zastupenie firmy Niko (Slovenská republica: [phone]) alebo vaš ve'koobchod. Dalsie informácie a kontakty najdete na stránke www.niko.eu v sekcii "Pomoc a podpora".

9. ZÁRUCNÉ PODMIENKY

• Záručná doba je 4 roky od datumu dodávky. Za datum dodávky sa považuje datum fakturácie alebo vydania iného dañového dokladu zákaznikovi. Ak takýto doklad nie je k dispozíci, platí datum vyroby.
• Zákazník je povinný písomnou formou informovat Niko o poruche do dvoch mesiacov od jej objavenia.
• V pripline poruchy vyrobku ma zakaznik naroK na bezplatnopravu alebo vymenu (na zaklade posudenia firmy Niko).
• Niko nenesie zodpovednost za poruchu alebo poškodenie spôsobene nasprávnou instaláciou, nasprávnym alebo nedbalým použitím, prepravou vyrobku, nasprávnou udřžbou, alebo vonkajšimi vplyvmi akó su zvyşená vlhost Či prepátie.
  Zavazne zakony národnej legisláty, týkajúce sa predaja tovaru a ochrany zákazníka platné v krajinach, kde sa predávajú vyrobykny Niko, priamo alebo cez sesterské Č dcérske spolocnosti, retazce, distribútorov, agentov alebo stálych predajních zastupcov, su nadriadné vyssie uvedenym pravidlám a nariadeniam.
