NÁVOD NA OBSLUHU 45000067 Niko

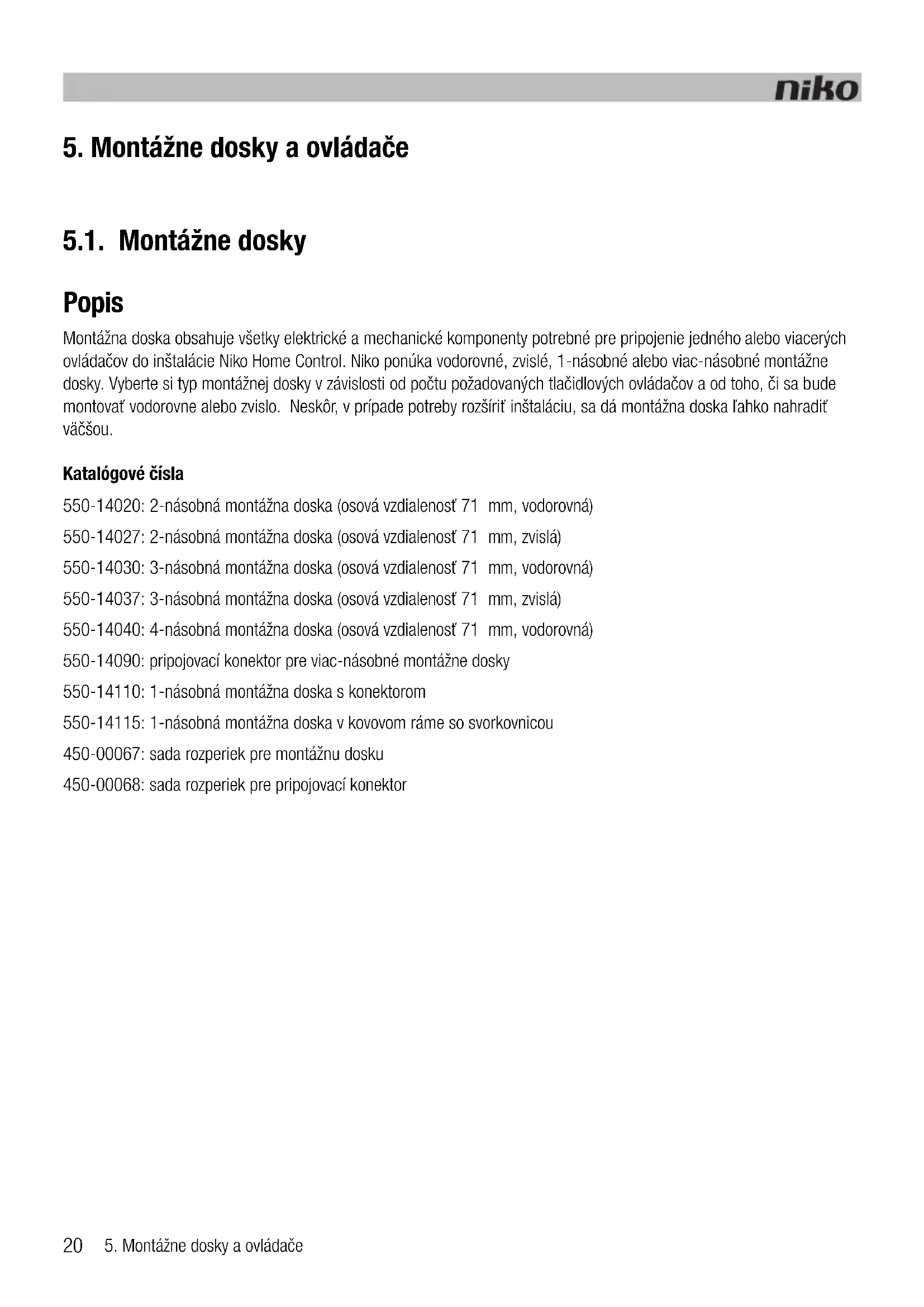

Montážna doska obsahuje vsetky elektrické a mechanické componenty potrebné pre priopojenie jegného alebo viacerych ovládačov do instalacie Niko Home Control. Niko ponúka vodorovné, zvislé, 1-násobné alebo viac-násobné montážne dosky. Vyberte si typ montážnej dosky v závislosti od poctu požadovanych tlacdidlovych ovládačov a od toho, cis sa bude montovat vodorovne alebo zvislo. Neskór, v priade potreby rozsirit instaláciu, sa da montážna doska lahko nahraditvacšou.

Katalogové Číslá

550-14020: 2-nasobná montážna doska (osová vzdialenost 71 mm, vodorovná)
550-14027: 2-nasobná montážna doska (osová vzdialenost' 71 mm, zvislá)
550-14030: 3-nasobná montážna doska (osová vzdialenost 71 mm, vodorovná)
550-14037: 3-nasobná montážna doska (osová vzdialenost 71 mm, zvislá)
550-14040: 4-nasobná montážna doska (osová vzdialenost' 71 mm, vodorovná)
550-14090: pripojovaci konektor pre viac-nasobné montážne dosky
550-14110: 1-nasobná montážna doska s konektorom
550-14115: 1-nasobná montážna doska v kovovom rame so svorkovnicou
450-00067: sada Rozperiek pre montáznu dosku
450-00068: sada Rozperiek pre pripojovací konektor

Instalácia

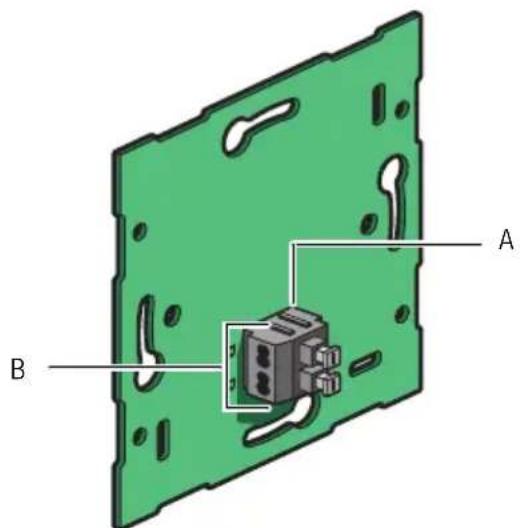

Pripojenie1-násobnej montážnej dosky

550-14110

Montážna doska je teraz pripojená. Pre vytvorenie pripojenia k d'alsiemu ovladaciemu privku použite v pripe de potreby d'alsiu svorku.

• Odstrante izoláciu na vodičoch kábla zbernice do 9 - 10 mm.
• Na svorku možu byt tripojene maximalne dva vodiče, každys priemerom 0,5 - 1 mm.

Pripojenie viac-nasobnych montážnych dosiek

Pre každu viac-násobnú montážnu dosku, ktoru chcete pripojit, potrebujete jeder pripojovaci konektor. Pripojovacie konektory su k dispozicii samostatne. Pripojovaci konektor obsahuje 2-násobnú svorkovnicu, ktora umožnuje pripojenie kábla zbernice a vytvorenie spojenia s d'alsim ovladacim prvkom. 2-násobná svorkovnica má dve svorky, pričom na každu je možné pripojit 2 vodiče.

2 Odstrante priehladnú pásku z montážnej dosky tam, kde sa bude pripojovaci konektor montovat. Tento pripojovaci konektor je umiestnéу co najblizsie k montážnej krabici.
3 Pritlačte pripojovaci konekotr k montážnej doske tak, aby zapadol na miesto. Pripevnite pripojovaci konektor pomocou dvoch skrutiek.

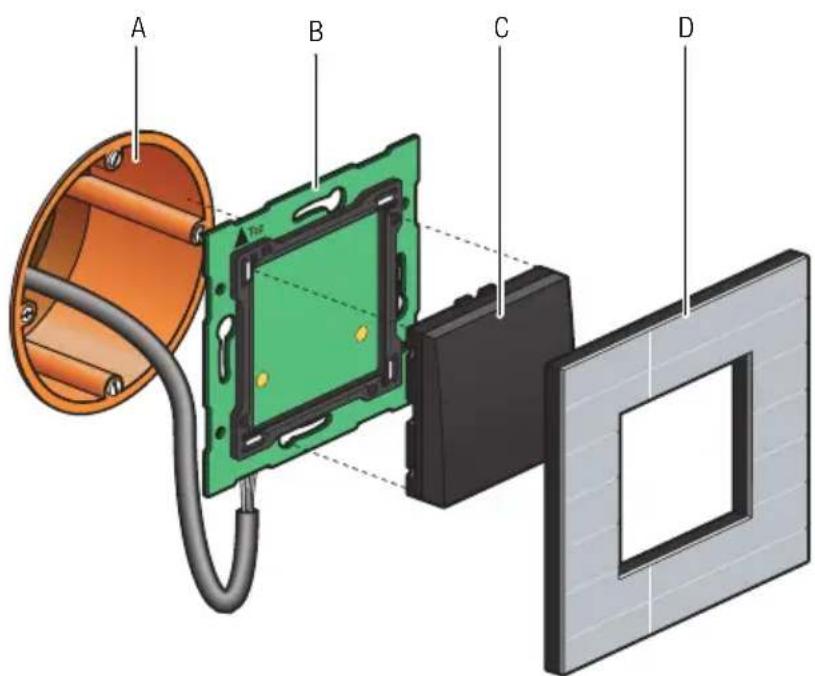

Montáz

A. 1-násobná instalacné krabica pre zapustenú montáž (nie jeproduktom spolocnosti Niko)
B. 1-násobná montážna doska
C.Ovladač
D. Zapusteny rámček

Znázornenie instalácie pre 1-násobné montáźne dosky

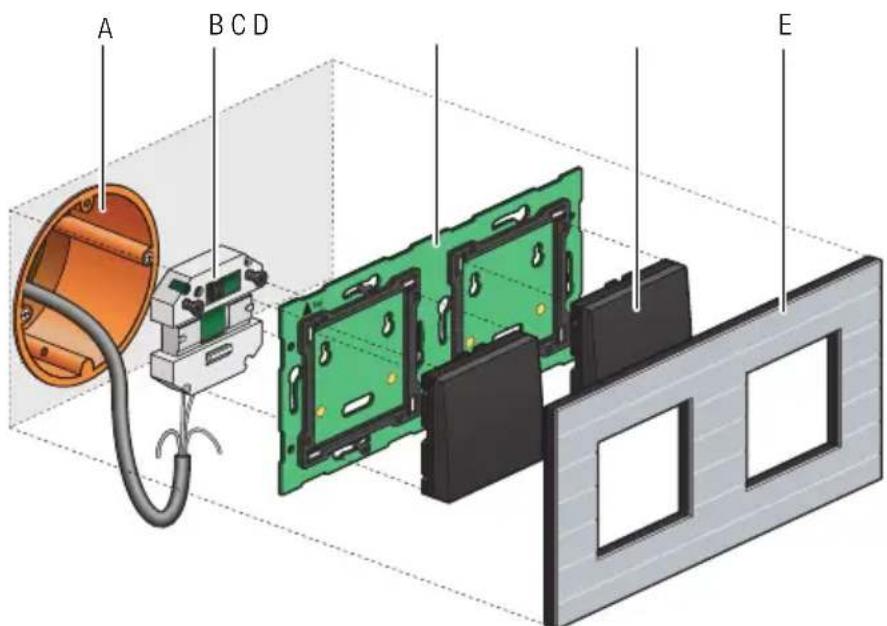

A. 1-násobná zapustená instalačná
krabica
(nie jeproduktom spolocnosti Niko)
B. Pripojovacf konektor
C. Viac-nasobná montážna doska
D.Ovladač
E. Zapusteny rámček

Znázomenie instalácie pre viac-násobné montážné dosky

Pre montáž montážnej dosky osadte konektor do 1-násobnej zapustenej instalačnej krabice tak, aby dosadol na miesto. Pripevnite použitím skrutiek.

Ak nie su v zapustenej instalačnej krabici ziadne otvory na skrutky, použite sadu Rozperiek. Sady Rozperiek pre 1-násobné a viac-násobné montážne dosky su k dispozicii samostatne.

Pripevnite presahujuce strany viacnasobnych montažnych dosiek k stene pomocou otvorov na skrutky, ktoré su v montažnej doske.

1-nasobnú montážnu dosku v kovovom rame použite na velmi nerovné steny alebo v kombináci s klasickými spinačmi a zásuvkami Niko, pričom rybinové spoje do seba navzajom zapadnu.

Technické udaje

• materiai montáznych dosiek: epoxid
• hrubka materialu: 1 mm
• jeder 2-násobný konektor
• rozmery tripojovacieho konektora: 51 × 43 × 22 ~mm (Vx'SxH)

5.2. Ovládače

Popis

1-nasobné, 2-nasobné, 4-nasobné a 6-nasobné ovládače su k dispozicii s LED diódou alebo bez nej. Tieto ovládače obsahuju jeder alebo viac tlačidlovych bodov, ktoré umozhujú použivatešovi ovládať funkcie Niko Home Control.

Prehlad

1xx-51001 1xx-51002 1xx-51004 1xx-51006

1xx-52001 1xx-52002 1xx-52004 1xx-52006

Prevádzka

Kazdy ovladac moze ovladat svetelny obvod, stmievatstmievatelne osvetlenie alebo aktivovat svetelné sceny. Svetelné sceny su kombiniaciou predprogramovanych nastaveni.

Aktivne tlacidla s LED diodami indikuju stav im zodpovedajucemu vystupu. Pomocou programovaceho softveru mozte naprogramovat LED diody tak, aby sa Rozsvietili, kej je vystup bud aktivované alebo deaktivovaný.

Instalácia

A. 1-násobná zapustená instalačná krabica (nie je produktom spolocnosti Niko)
B. 1-násobná montážna doska
C.Ovladac
D. Ramicek

Znázomenie instalácie pre 1-násobné montážné dosky

• napájanie: 26 Vdc (SELV, bezpečné nízke napátie)
• prevadzková teplota: 0 - 50°C

Tlačidlove body na špecifickych ovládačoch su usporiadané do skupin po troch. Každá skupina sa skladá z nasledujúcich tlačidlovych bodov: “A”, “B”, “C”.

Aktívine ovládače s LED diódami indikuju stav im zodpovedajúceho vystupu. Pomocou programovaceho softveru možete LED diódy naprogramovat tak, aby sa rozsvietili, kěd' je vystup bud aktivovaný alebo deaktivovaný.

Nizsie uvedená tabulka uvadza prehrad funkci tlacidlovych bodov na ovladači stmievania.

Stav osvetlenia 'pred' Akcia Stav osvetlenia 'po'
Nesvieti	Krátko stlačte "A" (< 0,4 s)	Ak je pamăt vypnutá ("Memory off"), svetlo sa Rozsvieti na 100%. Ak je pamăt zapnutá ("Memory on"), svetlo sa Rozsvieti na posledné nastavenné úroveř osvetlenia. Možnost "Memory off" alebo "Memory on" je možné zvolit pri inštalácii počas programovacej fázy.
Nesvieti	Krátko stlačte "B" (< 0,4 s)	Svetlo sa Rozsvieti na predvolenú úroveř osvetlenia (prednastavenné 50%)
Nesvieti	Krátko stlačte "C" (< 0,4 s)	Svetlo z arozsvieti na minimálnu úroveř osvetlenia (napríklad orientačné osvetlenie v noci).
Nesvieti	Stlačte a podržte "A" (≥ 0,4 s)	Úroveř intensity svetla sa bude zvyšováť až do pustenia ovládača alebo kým sa nedosiahne maximálna úroveř.
Nesvieti Stlačte a podržte	"B" (≥ 0,4 s a <3 s)	Svetlo sa Rozsvieti na predvolenú úroveř osvetlenia (prednastavenné 50%)
Nesvieti	Stlačte a podržte "B" (> 3 s)	Aktuálna úroveř intensity osvetlenia je teraz uložné aka nová predvolba.
Nesvieti	Stlačte a podržte "C" (≥ 0,4 s)	Svetlo sa Rozsvieti na minimálnu úroveř osvetlenia (napríklad orientačné osvetlenie v noci).
Svieti	Krátko stlačte "A" (< 0,4 s)	Úroveř intensity svetla dosiahne 100%.
Svieti	Krátko stlačte "B" (< 0,4 s)	Svetlo sa Rozsvieti na predvolenú úroveř osvetlenia (prednastavenné 50%)
Svieti	Krátko stlačte "C" (< 0,4 s)	Svetlo sa vypne.
Svieti	Stlačte a podržte "A" (≥ 0,4 s)	Úroveř intensity svetla sa bude zvyšováť až do pustenia ovládača alebo kým sa nedosiahne maximálna úroveř.
Svieti	Stlačte a podržte "B" (< 3 s)	Svetlo sa Rozsvieti na predvolenú úroveř osvetlenia (prednastavenné 50%)
Svieti	Stlačte a podržte "B" (> 3 s)	Aktuálna úroveř intensity svetla je teraz uložné aka nová predvolba.
Svieti	Stlačte a podržte "C" (≥ 0,4 s)	Úroveř intensity svetla sa bude znižováť až do pustenia ovládača alebo kým sa nedosiahne minimálna úroveř.

Instalácia

Pozri Instalácia na strane 24.

Technické udaje

• napajanie: 26 Vdc (SELV, bezpečné nízke napatie)
• prevadzková teplota: 0 - 50°C

Pozri Instalácia na strane 24.

Technické udaje

• napajanie: 26 Vdc (SELV, bezpecné nizke napatie)
  prevadzková teplota: 0 - 50°C

Nizsie uvedená tabulka uvádza prehjad věsétkích funkci ji aktívnych ovládačov.

Stav pohonu 'pred' Akcia	Stav pohonu 'po'
Bez pohonbu	Krátko stlačte "A" (< 0,4 s)	Áplne vytiahnut' / pohyb nahor
Bez pohonbu	Krátko stlačte "B" (< 0,4 s)	Žalúzia/roleta príde do predvolenej pozíchie
Bez pohonbu	Krátko stlačte "C" (< 0,4 s)	Áplne stiahnut' / pohyb nadol
Bez pohonbu	Stlačte a podržte "A" (≥ 0,4 s)	Vyťahuje sa / pohyb smerom nahor až do uvo'lenia tlacidla.
Bez pohonbu	Stlačte a podržte "B" (> 3 s)	Aktuálna poźćia Žalúzie/rolety je teraz uložená aka nová predvol'ba.
Bez pohonbu	Stlačte a podržte "C" (≥ 0,4 s)	Stáhuje sa / pohyb smerom nadol až do uvo'lenia tlacidla.
V pohonbe	Krátko stlačte "A" (< 0,4 s)	Zastaví
V pohonbe	Krátko stlačte "B" (< 0,4 s)	Zastaví
V pohonbe	Krátko stlačte "C" (< 0,4 s)	Zastaví
V pohonbe	Stlačte a podržte "A" (≥ 0,4 s)	Zastaví
V pohonbe	Stlačte a podržte "B" (≥ 0,4 s)	Zastaví
V pohonbe	Stlačte a podržte "C" (≥ 0,4 s)	Zastaví

Instalácia

Pozri Instalacia na strane 24.

Technické udaje

• napájanie: 26 Vdc (SELV, bezpečné nízke napátie)
  prevadzková teplota: 0 - 50^
