Producttype	Lichtstuurcommando
Merk	Niko
Model	36045010
Categorie	Slimme woning
Afmetingen (L x H)	70 mm x 55 mm
Montage	DIN-rail (4U)
Voeding	24 V DC (SELV) via Power Pack 360-47000
Actief verbruik	4 VA
Standby-verbruik	1 VA
Aantal kanalen	3 (zones)
Hoofdfuncties	Automatisch schakelen op basis van natuurlijk licht en bewegingsdetectie, vertraging, energiebesparing
Voorgeprogrammeerde toepassingen	00.01, 01.01, 02.01, 04.01
Compatibele detectoren	Lichtdetector 350-10011, bewegingsdetector 350-20010/350-20011
Compatibele handbedieningen	Drukknop 170-00000, enkelpolige schakelaar 170-01100, viervoudige drukknop 170-40100, timer 420-00200
Bedrijfstemperatuur	+5 tot +50 °C
Opslagtemperatuur	-20 tot +60 °C
Beschermingsgraad	IP20
Onderhoud en reiniging	Reinigen met een droge, niet-schurende doek. Geen chemische producten gebruiken.
Veiligheid	Installatie door erkende installateur. Houd u aan de geldende normen.
Onderdelen en repareerbaarheid	Niet repareerbaar door de gebruiker. Neem contact op met Niko-ondersteuning.
Garantie	4 jaar vanaf de leverdatum

Veelgestelde vragen - 36045010 Niko

Welke detectoren kan ik gebruiken met de 360-45010 besturing?

U kunt de lichtdetector 350-10011 en maximaal 8 bewegingsdetectoren 350-20010/350-20011 parallel gebruiken.

Hoe installeer ik de lichtdetector?

Installeer de lichtdetector op een plaats met daglicht, maar vermijd directe verlichting bij het sluiten van jaloezieën. Hij moet worden aangesloten voordat de spanning wordt ingeschakeld.

Wat zijn de voorgeprogrammeerde toepassingen?

De toepassingen zijn: 00.01 (automatisch via beweging), 01.01 (aan/uit via timer), 02.01 (handmatig met automatisch uitschakelen via beweging), 04.01 (handmatig met uitschakelen via timer).

Hoe stel ik de daglichtfactor (DF) in?

Ga naar het menu Adjustment. Meet de natuurlijke helderheid (zonder kunstlicht) in elke zone met een luxmeter en geef de waarden op. De verhouding tussen de binnenmeting en die van de sensor bepaalt de DF.

Wat te doen als de besturing niet oplicht?

Controleer of de lichtdetector correct is aangesloten voordat u de spanning inschakelt. Voer indien nodig de startprocedure uit (menu Initiate sensor).

Kan ik meerdere bewegingsdetectoren gebruiken?

Ja, u kunt maximaal 8 bewegingsdetectoren parallel aansluiten op de aansluitklem A.

Hoe stel ik het automatisch uitschakelen na beweging in?

Stel in het menu Adjustment de parameter Off delay (1 tot 60 min) in. Na de laatste gedetecteerde beweging dooft de verlichting na deze vertraging.

Wat is de garantie voor dit product?

De garantie is 4 jaar vanaf de leverdatum (factuur). Bij defecten biedt Niko gratis reparatie of vervanging.

Kan ik de verlichting handmatig bedienen?

Ja, u kunt drukknoppen, schakelaars of timers aansluiten. Afhankelijk van de toepassing kunt u met de handmatige modus de verlichting in- of uitschakelen of forceren.

Wat betekent de energiebesparingsschakelaar (Loadshedding)?

Door deze schakelaar te sluiten, wordt een lager instelpunt gebruikt. De verlichting gaat alleen aan wanneer de natuurlijke helderheid erg laag is, wat energie bespaart.

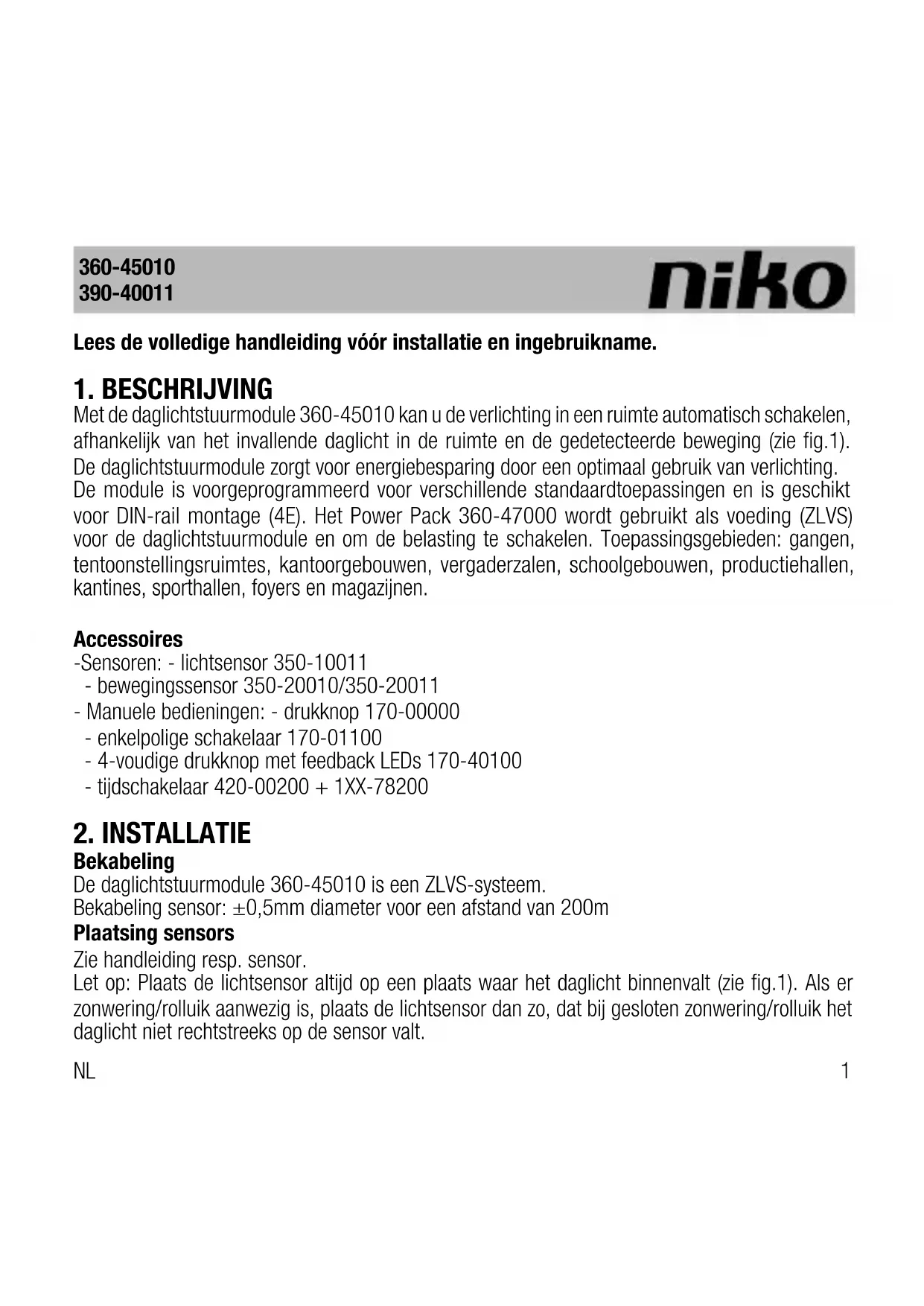

GEBRUIKSAANWIJZING 36045010 Niko

Lees de volledige handleiding voor installment en ingebruikname.

1. BESCHRIJVING

Met de daglichtstuurmodule 360-45010 kan u de verlichting in een ruimte automatisch schakelen, afhankelijk van het invallende daglicht in de ruimte en de gedetecteerde beweging (zie fig.1). De daglichtstuurmodule zorgt voor energiebesparing door een optimaal gebruik van verlichting. De module is voorgeprogrammeerd voor verzillende standardtoepassingen en is geschikt voor DIN-rail montage (4E). Het Power Pack 360-47000 wordt gebruikt als voeding (ZLVS) voor de daglichtstuurmodule en om de belasting te schakelen. Toepassingsgebieden: gangen, tentoonstellingsruimtes, kantoorgebouwen, vergaderzalen, schoolgebouwen, productiehallen, Kantines, sporthallen, foyers en magazijnen.

Accessoires

-Sensoren: - lichtsensor 350-10011
-bewegingsensor 350-20010/350-20011
- Manuele bedieningen: - drukknop 170-00000
- enkelpolige schakelaar 170-01100
- 4-voudige drukknop met feedback LEDs 170-40100
- tijdschakelaar 420-00200 + 1XX-78200

2. INSTALLATIE

Bekabeling

De daglichtstuurmodule 360-45010 is een ZLVS-system.

Bekabeling sensor: ± 0,5mm diameter voor een afstand van 200m

Plaatsing sensors

Zie handleiding resp. sensor.

Let op: Plaats de Lichtsensor algtd op een plaats waar het daglicht binnenvalt (zie fig.1). Als er zonwering/rolluik aanwezig is,plaats de Lichtsensor dan zo,dat bij gesloten zonwering/rolluik het daglicht Nietrechtstreeks op de sensor valt.

NL

Aansluitschema (fig.2)

• Sluit de lichtsensor (350-10011) en bewegingssensor(s) (350-20010/350-20011) aan op klemmenreeks A. U kan meerere bewegingssensoren (max. 8) parallel aansluten. U mag slechts een lichtsensor per systeme aansluten.
• Sluit de manuele bedieningen aan op klemmenreeks B.
• Verbind de RJ12-ingangen van het Power Pack en de daglichtstuurmodule via 390-40011.

Opstarten

De Lichtsensor (350-10011)要去 correct opgesteld en aangesloten worden voor u de voedings spanning inschakelt. Daarna gaat u als volgt te werk:

• Schakel de voedingsspanning in.
• Bevestig de sensorwaarde op het display.
• De module worden opgestart.
• De module is maar voor gebruik.

Als de daglichtstuurmodulé al ingeschakeld werk vooraleer de lichtsensor aangesloten was, kan u het opstarten herhalen (zie 4.2. ADJUSTMENT>adjust settings)

De verlichting worden aangeschakeld als de sensor onvoldoende daglicht meet.

3.2 Bewegingssensor (350-20010/350-20011) (fig.2)

De bewegingssensor(s), max. 8 in parallel, zorgen ervoor dat de verlichting ingeschakeld worden in geval van bewegingsdetectie.

3.3 Manuele bedieningen (fig.2)

Drukknop 170-00000

Afhankelijk van de toepassing (zie 3.4), kan u een manuele drukknop aansluiten om de verlichting aan en uit te schakelen.

360-45010

390-40011

niko

Tijdschakelaar 420-00200 + 1XX-78200

Afhankelijk van de toepassing (zie 3.4), kan u een tijschakelaar aansluiten om de verlichting aan en uit te schakelen.

Enkelpolige schakelaar 170-01100

U kan een energiabesparingschakelaar (loadshedding --> zie '4.2 ADJUSTMENT') aanslui- ten op de daglichtstuurmodule om de verlichting pas aan te schakelen bij een lager gemeten daglichtwaarde.

4-voudige drukknop met feedback LED's 170-40100

Voor elke geselecteerde toepassing (zie verder), kan u een 4-voudige drukknop met feedback LED's aansluten. Van de 4 drukknuppen met feedback worden er slechts 2 gezruikt, odomat de module de verlichting enkel kan schakelen:

• Auto (met feedback): Het systeme staat in automatische mode, de verlichting worden daglichtge-controlled volgens de instellenen van de toepassing.
• I/O (met feedback): 'aan-uit'. Het systeem staat in manuele mode. U kan de verlichting met de drukknop aan- of uitschakelen. Als de verlichting aangeschakeld is, is deze NIET daglichtgeregeld, maar is ze in alle zones aangeschakeld.

3.4 Toepassingen

De daglichtstuurmodule is standard voorzien van een aantal voorgeprogrammeerde toepassingen (fig.3). Voor het selecteren van een toepassing, die 'Snelgids', sunt A.

Toepassing 00.01 (fabrieksinstelling):

Automatisch aan/uit via bewegingssensor (fig.4a)

Als de bewegingssensor beweging detecteert, worden de 3-kanaals aan/uit daglichtstuurmodule geactiveerd. Hetlicht worden nu in 3 kanalen volgens de ingestelde parameters gecontroleerd. Als het min. daglichtniveau voor een kanaal (zone) behaald worden, schakelt het Licht UIT. Als de bewegingssensor(s) geen beweging detecteert (detecteren), schakelt het Licht automatisch UIT na een ingesteldeijd.

Voor gebruik in bv. gangen, hallen.

360-45010

390-40011

niko

Toepassing 01.01:

Aan/uit via tijdschakelaar 420-00200 + 1XX-78200(fig.4b)

De 3-kanaals aan/uit daglichtstuurmodule worden aan- en uitgeschakeld via een externe tijdschakelaar. Hetlicht worden in 3 kanalen volgens de ingestelde parameters gecontrolerd. Als het min. daglichtniveau voor een kanaal (zone) behaald worden, schakelt het Licht UIT.

Voor gebruik in bv. tentoonstellingsruimtes.

Toepassing 02.01:

Manuel aan/uit via een drukknop (170-00000), automatisch uit via bewegingssensor (fig.4c)

De 3-kanaals daglichtstuurmodule aan/uit worden aan- enuitgeschakeld via een drukknop (170-00000). Zolang de bewegingssensor beweging detecteert, worden de verlichting in 3 kanalen volgens de ingestelde parameters gecontroleerd. Als het min. daglichtniveau voor een kanaal behaald worden, schakelt het Licht uit. Als de bewegingssensor(s) geen beweging detecteert (detecteren), schakelt het Licht automatisch uit na een ingesteldeijd.

Voor gebruik in bv. magazijnen.

Toepassing 04.01:

Manueel aan/uit via een drukknop (170-00000), automatisch uit via tijsdschakelaar (fig.4d)

De 3-kanaals daglichtstuurmodule aan/uit worden aan- en uitgeschakeld via een drukknop (170-00000). Hetlicht worden in 3 kanalen volgens de ingestelde parameters gecontroleerd. Als het min. daglichtniveau voor een kanaal behaald worden, schakelt het Licht uit. Hetlicht kan automatisch uitgeschakeld worden via een tijdschakelaar. Voor gebruik in bv. productieruimtes.

4. INSTELLINGEN

U kan de verschillende parameters eenvoudig programmeren en instellen op de daglichtstuurmodule m.b.v. de 4 bedieningsknoppen (zie ook 'Snelgids').

4.1. General set (zie 'Snelgids', punt A en D)

In dit menu kan u:

Type toepassing selecteren (00.01, 01.01, 02.01, 04.01)

Aantal actieve kanalen selectoren (1, 2 of 3 zones/ruimtes)

Mode selectoren:

• Custom: In deze mode kan u instellingen en parameers van de daglichtstuurmodule wijzigien.
• Backup: In deze mode kan u opgeslagen instellungen en parameers van de daglichtstuurmodule bekijken.
• Factory: In denen mode werkt de daglichtstuurmodule volgens de fabrieksinstellungen, dieze kan u enkel bekijken, Niet wijzigen.

4.2. Adjustment (zie 'Snelgids', punt B, C en D)

In dit menu kan u:

De daglichtfactor is de verhouding tussen het efectieve daglichtniveau (lx ind) in een zone en het daglichtniveau dat de lichtsensor meet. De parameters voor de daglichtfactor要去en gemeten worden op een moment van de dag wonneer er voldoende daglicht is en ZONDER de invloed van kunstlicht. Parameters:

• Range (bereik): standard 30-30klx
• Lx ind X: Geef het daglichtniveau in dat u meet met een lux-meter in de verschillende zones (1, 2, 3). U meet best op tafelhoogte.
• Sensor: Geef het daglichtniveau in dat de sensor (bij het raam) meet. De sensorwaarde op het display is een snapshot van de effectieve sensorwaarde op het moment dat u ditsubmenu opende.

Adjust CH X:

In deze 3 submenu's kan u de parameters per kanaal (CH) instellen.

NL

• Setp X (fig.5): Setpoint. Dit is het min. lichtniveau dat u in een zone (1, 2, 3) wenst. Is er onvoldoende daglicht, dan schakelt de verlichting aan.
• Hysterese X (fig.5): positieve hysteresis (Y%) .

Een positieve hysteresis zorgt ervoor dat de verlichting in een zone pas bij een hoger daglichtniveau uitgeschakeld worden. Dit om voortdurend aan- en uitschakelen te voorkomen, wanner het daglichtniveau een waarde rond setpoint heeft.

Instelbaar tussen: 10 - 80% ; standard 70% .

• Tin X (fig.5): De verlichting in een zone worden aangeschakeld als het daglichtniveau onder de ingestelde waarde blijft voor langer dan of even lang als Tin.

Instelbaar tussen: 0 - 60s; standard 5s.

• Tout X (fig.5): De verlichting in een zone wordenuitgeschakeld als het daglichtniveau boven de ingestelde waarde ^+ hysteresis blijft voor langer dan of even lang als Tout.

Instelbaar tussen: 0 - 60min.; standaard 5min.

• Off delay: enkel instelbaar onder CH1, maar werkt voor alle actieve kanalen identiek (max. 3 kanalen).

Na de LASTe gedetecteerde beweging telt het systeme de 'off delay' af. Verstrijkt de ingesteldeijd voor een neue beweging gedetecteerd worden, dan worden de belasting (verlichting) voor alle actieve kanalen uitgeschakeld.

Instelbaar tussen: 1 - 60min; standard 10min

Loadshedding X: energiabesparingschakelaar (fig.1).

Bij gesloten contact worden deze waarde als setpoint genomen. De waarde ligt lager (lux) dan het eigenlijke setpoint (lux), waardoor de verlichting pas bij een lager daglichtniveau ingeschakeld worden.

Toepassing: sluit de 'energiebesparingschakelaar' omijdens specifieke momenten energia te besparen.

Adjust Settings:

- Copy settings:

1) Custom waar Backup: de instellingen in custom mode worden�ak backup mode gekopieerd
2) Backup waar Custom: de instellingen in backup worden maar custom mode gekopieerd, zodate er wijzigingen gemaatk hunnen worden.
3) Factory waar Custom: de fabrieksinstellingen worden in custom mode geladen.
4) Factoryaar Backup: de fabrieksinstellingen worden in backup mode geladen.

U wordt aangeraden een backup te make van de gemaakte instelleningen. Daarna werkt u het best algijd in backup mode. (zie '4.1. GENERAL SET' en 'Snelgids', sunt A en D).

- Initiate sensor:

Wanner het system opgestart wordt zonder dat de lichtsensor aangesloten werk of wanner u denkt dat de lichtsensor verkeerde waardes meet, kan u de lichtsensor best opnieuw instellen.

4.3. Status (zie 'Snelgids', punt D)

In dit menu kan u de status van een aantal systeemparameters bekijken.

Ch1.kanaal 1
Ch2........kanaal 2
Ch3.kanaal 3
CutIn X............lux waarde, gemeten door lichtsensor, waar bij verlichting in zone X aanschakelt
CutOut X . . . lux waarde, gemeten door Lichtsensor, waar bij verlichting in zone X uitschakelt
Df1............daglichtfactor 1;verhouding tussen Lx ind1 en sensor
Df2............daglichtfactor 2;verhouding tussen Lx ind2 en sensor
Df3............daglichtfactor 3;verhouding tussen Lx ind3 en sensor

4.4. Terminal data (zie 'Snelgids', punt D)

In dit menu kan u de status van een aantal systemdcomponenten bekijken.

360-45010

390-40011

niko

Pin1 voeding. +24% (7LVS)

Pin2 voeding.

Pin3 I/O . open verbinding

Pin4 Kanaal 1. NPN 24V / 25mA, kortsluitbeveiligd

Pin5 Kanaal 2 . NPN 24V / 25mA, kortsluitbeveiligd

Pin6 Kanaal 3. NPN 24V / 25mA, kortsluitbeveiligd

RJ12 -2:

Voor software-update. Facultatief.

Stroomverbruik

Actief 4VA

Stand-by 1VA

Omgevingstemperatuur.....+5 tot +50°C

Temperatuur in opslag.....-20 tot +60°C

Beschermingsgraad .IP20

Afmetingen 70mm(B) x 55mm(H)

CE volgens EN60669-2-1

360-45010

390-40011

6. AANSLUITING VAN ACCESSORIES

• 4-voudige drukknop (170-40100):
  B2. aarding
  B3......auto
  B4. I/O
  B7. LED..auto
  B8.....LED...I/O

• drukknop (deur) (170-00000):
  B2. aarding
  B9.

• tijdschakelaar (420-00200):
  B2. aarding
  B11

• energiabesparingsschakelaar:
  A12 aarding
  B12

-bewegingsensor,NPN (350-20010/350-20011)
A11. + 24V DC +10% max 100mA
A12
A9.

• lichtsensor (350-10011):
  A11. 34V DC +10% max 100mA
  A12
  A10

NL

• De installmentie要去 worden uitgevoerd door een erkend installerateur en volgens de geldende voorschriften.
• Deze handleiding要去 aan de gebruiker worden overhandigd. Het要去 het dossier van de elektrische installmentie worden gevoegd en worden overgedragen aan eventuele neue eigenaars. Bijkomende exemplaren zijn verkrijgbaar via de website of supportdienst van Niko.

• Tijdens de installment moet rekening gehonden worden met (niet-limitatieve lijst):

• de geldende wetten, normen en reglementen.

• de stand van de techniek op het moment van de installmentie.
• deze handleiding die alleen algemene bepalingen vermeldt en要去 worden gelezen in het kader van elke specifieke installmentie.
• de regels van goed vakmanschap.

Dit product voldoet aan alle toepasselijke Europese richtlijnen en verordeningen. Indien van toepassing, vind je de EG-verklaring van overeenstemming met betrekking tot dit product op www.niko.eu.

8. NIKO SUPPORT

Heb je twijfel? Of wil je het product omruilen in geval van een eventueel defect? Neem dan contact op met je groothandel of de Niko supportdienst:

Belgi: [phone]
Nederland: [phone]

Contactgegevens en meer informatie vind je op www.niko.eu onder de rubriek "Hulp en advies".

9. GARANTIEBEPALINGEN

• De garantietermijn bedraagt vieraar vanaf leveringsdatum. Als leveringsdatum geldt de factuurdatum van aankoop van het product door de consument. Als er geen factuur voorhanden is, geldt de productiedatum.
• De consument is verplicht Niko schriftelijk te informeren over het gebrek aan overeenstemming, en dit uiterlijk binnen de twee maanden na vaststelling.
• In geval van een gebrek aan overeenstemming hebft de consument enkelrecht op een kosteloze herstelling of verranging van het product, wat door Niko bepaald worden.
• Niko is nicht verantwoordelijk voor een defect of schade als gevolg van een foutieve installmentie, oneigenlijk of onachtzaam gebruik, een verkeerde bediening, transformatie van het product, onderhoud in strijd met de onderhoudsvoorschriften of een externe oorzaak zoals vochtschade of schade door overspanning.
• De dwingende bepalingen in de nationale wetgeving over de verkoop van consumptiegoederen en de bescherming van consumpenten in landen waar Niko rechtstreeks of via zuster- of dochtervennootschappen, filialen, distributeurs, agenten of vaste vertegenwoordigers verkoopt, hebben voorrang op bovenstaande bepalingen.
