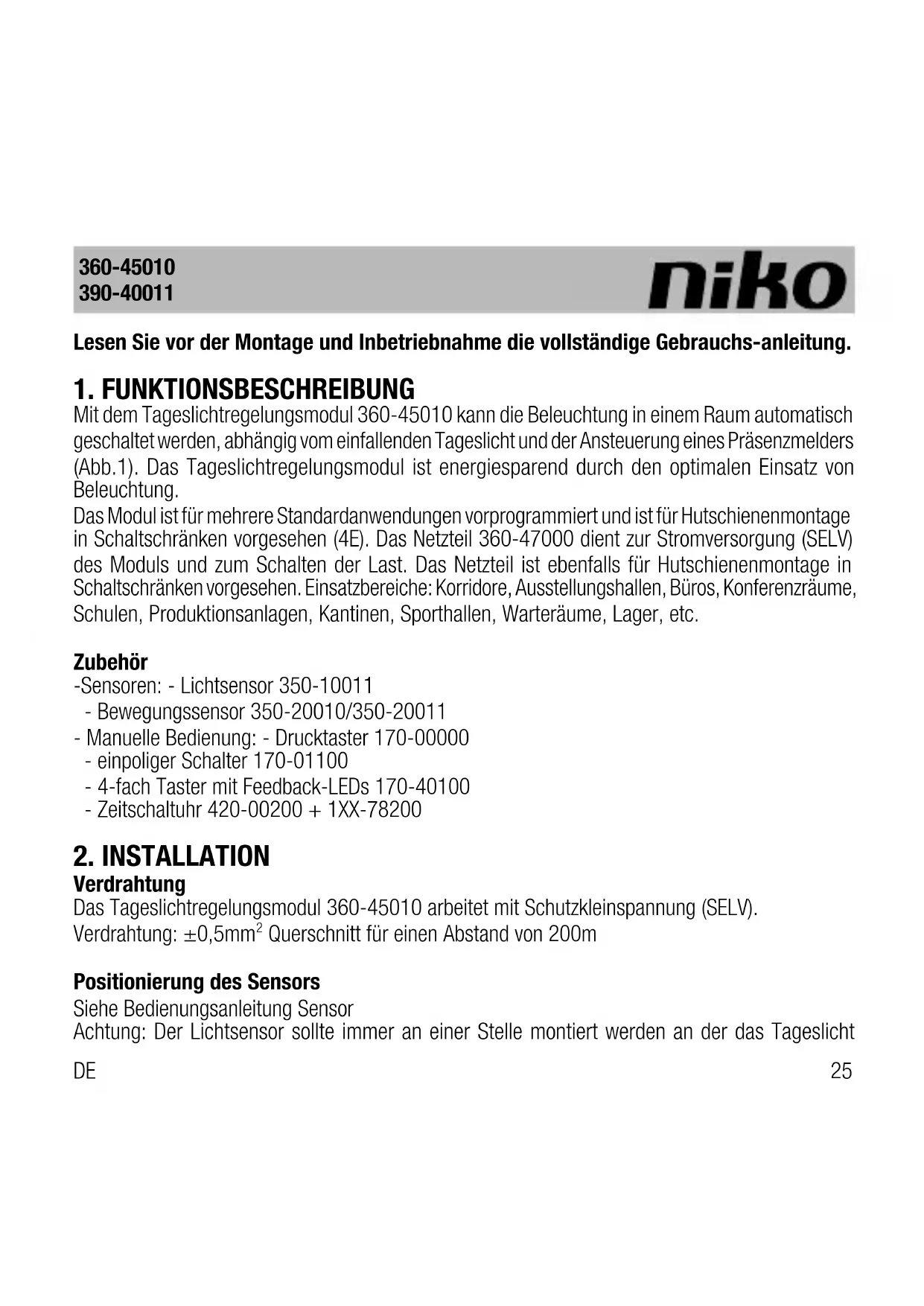

Lesen Sie vor der Montage und Inbetriebnahme die vollständige Gebrauchs-anleitung.

1. FUNKTIONSBESCHREIBUNG

Mit dem Tageslichtregelungsmodul 360-45010 kann die Beleuchtung in einem Raum automatisch geschaltet werden, abhängig vom einfallenden Tageslicht und der Ansteuerung eines Prasenzmelders (Abb.1). Das Tageslichtregelungsmodul ist energiesparend durch den optimalen Einsatz von Beleuchtung.

Das Modul ist für mehrere Standardanwendungen vorprogrammiert und ist für Hutschienenmontage in Schaltschränken vorgesehen (4E). Das Netzteil 360-47000 dient zur Stromversorgung (SELV) des Moduls und zum Schalten der Last. Das Netzteil ist ebenfalls für Hutschierenmontage in Schaltschränken vorgesehen. Einsatzbereiche: Korridore, Ausstellungshallen, Büros, Konferenzräume, Schulen, Produktionsanlagen, Kantinen, Sporthallen, Warteräume, Lager, etc.

Zubehör

-Sensoren: - Lichtsensor 350-10011
-Bewegungssensor 350-20010/350-20011
- Manuelle Bedienung: - Drucktaster 170-00000
- einpoliger Schalter 170-01100
- 4-fach Taster mit Feedback-LEDs 170-40100
- Zeitschaltuhr 420-00200 + 1XX-78200

2. INSTALLATION

Verdraughtung

Das Tageslichtregelungsmodul 360-45010 arbeitet mit Schutzkleinspannung (SELV).

Verdrahtung: ± 0,5mm^2 Querschnitt für einen Abstand von 200m

Positionierung des Sensors

Siehe Bedienungsanleitung Sensor

Achtung: Der Lichtsensor solle immer an einer Stelle montiert werden an der das Tageslicht

DE

gemessen werden kann (siehe Zeichnung 1). Falls Jalousien oder Rolladen vorhanden sind, so sollte der Lichtsensor so montiert werden, dass bei geschlossenen Jalousien oder Rolladen das Tageslicht nicht direkt auf den Sensor fällt.

Schaltbild (Abb.2)

• Schließen Sie den Lichtsensor (350-10011) und die/eden Bewegungsmelder (350-20010/350-20011) auf Klemmenreihe A an. Sie konnen mehrere Bewegungsmelder (max.8) parallel anschreiben. Pro System darf nur ein Lichtsensor angeschlossen werden.
• Schlieben Sie den Taster zur manuellen Bedienung auf Klemmenreihe B an.
• Verbinden Sie die RJ12-Eingänge des Netzteils und des Tageslichtregelungsmoduls mit 390-40011.

Inbetriebnahme

Der Lichtsensor (350-10011) muss korrekt positioniert und angeschlossen sein bevor die Versorgungsspannung eingeschaltet wird. Folgende Vorgehensweise wird empfohlen:

• Anschluss der Versorgungsspannung.
• Bestätigung des angezeigten Sensorwerts.
• Das Modul wird eingeschaltet.
• Das Modul ist nun betriebsbereit.

Wurde das Tageslichtregelungsmodul an die Spannungsvorsorgung angeschlossen bevor der Lichtsensor angeschlossen war, so sollte ein Neustart durchgeführt werden (siehe 4.2. ADJUSTMENT>adjust settings').

3. ARBEITSWEISE UND EINSATZBEECH

3.1 Lichtsensor (350-10011) (Zeichnung 2)

Die Beleuchtung wird eingeschaltet sobald der Sensor zuwenig Tageslicht misst.

3.2 Bewegungsmelder (350-20010/350-20011) (Zeichnung 2)

Der / Die Bewegungsmelder, max. 8 parallel geschaltet, schalten die Beleuchtung ein, sobald eine Bewegung erkannt wird.

360-45010

390-40011

niko

3.3 Manuelle Bedienungen (Zeichnung 2) Taster 170-00000

Abhängig von den Anwendungsprogrammen (siehe 4.4), kann auch ein Taster angeschlossen werden um die Beleuchtung manuell ein- und auszuschalten.

Zeitschaltuhr 420-00200 + 1XX-78200

Abhängig von den Anwendungsprogrammen (siehe 4.4), kann auch eine Zeitschaltuhr angeschlossen werden um die Beleuchtung ein- und auszuschalten.

Einpoliger Schalter 170-01100

Man kann einen Energiesparschalter (loadshedding --> siehe '5.2 ADJUSTMENT') am Tageslichtregelungsmodul anschließen, wodurch die Beleuchtung erst bei einem niedrigeren Tageslichtwert eingeschaltet wird.

4-fach Taster mit Feedback - LED's 170-40100

Für jedem gewählte Anwendungsprogramm (siehe unter), kann ein 4-fach Taster mit Statusrückmeldung angeschlossen werden. Von den 4 Tasern mit Rückmeldung werden nur 2 verwendet, da die Module die Beleuchtung nur schalten können:

• Auto (mit Rückmeldung): Das System ist im Automatik Betrieb, die Beleuchtung wird tageslicht-gesteuert entsprechend den Einstellungen der Anwendungsprogramme.
• I/O (mit Rückmeldung): 'EIN - AUS'. Das System ist im Hand Betrieb. Die Beleuchtung kann mit dem Taster ein- oder ausgeschaltet werden. Falls die Beleuchtung eingeschaltet ist so wird sie NICT tageslichtgeregelt, sondern ist in allen Zonen eingeschaltet.

3.4. Anwendungsprogramme

Das Tageslichtregelungsmodul enthalt bereits eine Anzahl von vorprogrammierten Anwendungsprogrammen zur Auswahr (Abb 3). Die Wahl eines dieser Programme findet man unter 'Schnellsuche', A.

DE

Anwendungsprogramm 00.01 (Fabrikseinstellung):

Automatisches Ein-/Ausschalten über Bewegungsmelder (Abb.4a)

Sobald der Bewegungsmelder Aktivität erkennt, wird das 3-Kanal-Tageslichtregelungsmodul aktiviert. Das Licht wird gemäß den eingestellten Parametern in 3 Kanänen geschaltet. Bei zunehmendem Tageslichteinfall wird die Raumbeleuchtung für ein Kanal (Bereich) auf die eingestelle erforderliche Mindestbeuechtungsstärke heruntergeregt (geschaltet). Wenn der/die Bewegungsmelder keine Aktivität mehr erkennt/erkennen, schaltet das Licht nach einer voreingestellen Verzögerung automatisch ab. Optionales manuelles Ein-/Ausschalten über I/O (170-40100) ist weiterhin möglich. Für z.B. Korridore/Hallen (Werksvoreinstellung).

Anwendungsprogramm 01.01:

Binär über Zeitschaltuhr 420-00200 + 1XX-78200 (Abb.4b)

Das 3-Kanal-Tageslichtregelungsmodul binär wird über eine externe Zeitschaltuhr aktiviert/deaktiviert. Das Licht wird gemäß den eingestellen Parameter in 3 Kanänen gescheltet. Bei zunehmendem Tageslichteinfall wird die Raumbeleuchtung auf die eingestelle erforderliche Mindestbeuchtungsstärke heruntergescheltet. Optionales manuelles Ein-/Ausschalten über I/O (170-40100) ist weiterhin möglich. Für z.B. Ausstellungshallen.

Anwendungsprogramm 02.01:

Manuelles Ein-/Ausschalten über Taster (170-00000), automatisches Ausschalten über Bewegungsmelder (Abb.4c)

Das 3-Kanal-Tageslichtregelungsmodul binär wird über einen Drucktaster (170-00000) aktiviert/deaktiviert. Solange der Bewegungsmelder Aktivität erkennt, wird das Licht gemäß den eingestilten Parametern in 3 Kanälen geschaltet. Bei zunehmendem Tageslichteinfall wird die Raumbeleuchting auf die eingestellte erforderliche Mindestbeleuchungsstärke heruntergeschaltet. Wenn der/die Bewegungsmelder im Erfassungsbereich keine Aktivität erkennt/erkennen, schaltet das Licht nach einer voreingestellten Verzögerung automatisch ab. Optionales manuelles Ein-/Ausschalten über I/O (170-40100) ist weiterhin möglich. Für z.B. Lager.

Anwendungsprogramm 04.01:

Manuelles Ein-/Ausschalten über Taster (170-00000), automatisches Ausschalten über Zeitschaltuhr (Abb.4d)

Das 3-Kanal-Tageslichtregelungsmodul binär wird über einen Taster (170-00000) aktiviert/deaktiviert. Das Licht wird gemäß den eingestellen Parametern in 3 Kanänen geschaltet. Bei zunehmendem Tageslichteinfall wird die Raumbeleuchtung auf die eingestellte erforderliche Mindestbeuchtungsstärke heruntergeschelt. Das Licht kann mit einer Zeitschaltuhr automatisch ausgeschelt werden. Optionales manuelles Ein-/Ausschalten über I/O (170-40100) ist weiterhin möglich. Für z.B. Produktionsanlagen.

4. EINSTELLUNGEN

Man kann die entsprechenden Parameter auf dem Tageslichtregelungsmodul mit den 4 Bedienungstastern einfach programmieren und einstellen (siehe auch 'Schnellsuche').

4.1. General set (siehe 'Schnellsuche', Punkt A und D)

In this menu kann man:

Anwendungsprogramme auswahlen (00.01, 01.01, 02.01, 04.01)

Anzahl der aktiven Kanäle auswahlen (1, 2 oder 3)

Modus auswahlen:

• Custom: In dieser Modus können die Einstellungen und Parameter des Tageslichtregelungsmodules geändert werden.
• Backup: In dieser Modus können die gespeicherten Einstellungen und Parameter des Tageslichtregelungsmoduls aufgerufen werden.
• Factory: In this Modus arbeitet das Tageslichtregelungsmodul entsprechend den Werksvoreinstellungen, diese können nur aufgerufen aber nicht geändert werden.

4.2. Adjustment (siehe 'Schnellsuche', Punkt B, C en D)

Den Tageslichtfaktor einstellen:

Der Tageslichtfaktor ist das Verhältnis zwischen dem effektiven Tageslichtniveau (lx ind) in einer Zone und dem Tageslichtniveau, das der Lichtsensor misst. Die Parameter für den Tageslichtfaktor

müssen zu einem bestimmten Tageszeitpunkt gemessen werden, an dem ausreichendes Tageslicht zur Verfügung stehen, OHNE Einfluss von Kunstlicht.

Parameter:

• Range: Wertebereich standardmäßig 30-30klx
• Lx ind X: Hier gibt man das Tageslichtniveau ein, das man mit einem Luxmeter in den unterschiedlichen Zonen (1, 2, 3) misst. Die Messung erfolgt am Besten auf Tischhöhe.
• Sensor: Hier gibt man das Tageslichtniveau ein, das der Sensor (am Fenster) misst. Der Sensorwert auf dem Display ist eine Momentdarstellung des effektiven Sensorwertes in dem Augenblick als das Untermenü geöffnet wurde.

Adjust CH X:

In diesen 3 Untermenükann man die Parameter pro Kanal (CH) einstehen.

• Setp X: Setpoint. Dies ist das minimale Lichtniveau das in einer Zone (1, 2, 3) gewünscht wird. Wenn das Tageslicht nicht ausreicht, dann wird die Beleuchtung eingeschaltet.
• Hysterese X (Abb.5): positive Hysterese (Y%) .

Die Beleuchtung in einer Zone wird erst dann ausgeschelt, wenn das Tageslichtniveau (lx) einen Wert erreicht, der dem Wert Setp X + y% von Setp X entspricht, d.h. das Licht wird ausgeschelt bei einem hohenen Tageslichtwert als bei dem er eingeschaltet wird.
Einstellbar zwischen: 10 - 80%; standardmäßig 70%.

• Tin X (Abb.5): Die Beleuchtung in einer Zone wird eingeschaltet wenn das Tageslichtniveau unter dem eingestellten Wert bleibt, für einen Zeitraum länger als oder gleich Tin.
  Einstellbar zwischen: 0 - 60s; standardmäßig 5s.
• Tout X (Abb.5): Die Beleuchtung in einer Zone wird ausgescheltet wenn das Tageslichtniveau oberhalb des eingestellen Wertes + der Hysterese für einen Zeitraum länger als oder gleich Tout. Einstellbar zwischen: 0 - 60 min.; standardmäßig 5min.
• Off delay: nur einstellbar für CH1, arbeitet jedoch gleichermaßen bei allen aktiven Kanälen (max. 3 Kanäle).

Nach der letzten erkannten Bewegung beginnnt der Ablauf der 'off delay' Zeit. Lauft die eingestellte Zeit ab, bevor eine neue Bewegung erkannt wird, so wird die angeschlossene Last (Beleuchtung) für alle aktiven Kanäle ausgeschaltet.

Einstellbar zwischen: 1 - 60min; standardmäßig 10min

• Loadshedding X: Energiesparschaltung (Abb.1)

Falls im System ein 'loadshedding' —Schalter vorgesehen ist (siehe Zeichnung), dann wird als setpoint der Wert des loadshedding verwendet, sobald der Schalter geschlossen wird. Diese Wert liegt niedriger als der eigentliche setpoint (lx), wodurch die Beleuchtung erst bei einem niedrigeren Tageslichtniveau in einer Zone eingeschaltet wird.

Anwendungsbereich: der 'loadshedding' -Schalter kann zu bestimmen Zeitpunkten eingeschaltet werden um Energie zu sparen. Die Beleuchtung wird dann erst bei einem niedrigeren Tageslichtniveau eingeschaltet.

Adjust Settings:

- Copy settings:

1) Custom in Backup: die Einstellungen aus dem custom mode (kundenspezifischen Modus) werden in den backup mode kopiert
2) Backup in Custom: die Einstellungen aus dem backup werden in den custom mode kopiert, sodass Änderungen eingegeben werden können.
3) Factory in Custom: die Werksvoreinstellungen werden in den custom mode geladen.
4) Factory in Backup: die Werksvoreinstellungen werden in den backup mode geladen. Wir empfehlen ein backup der Einstellungen zu machen. Danach arbeitet man am Besten immer im backup mode. (siehe '4.1. GENERAL SET' und Schnellsuche, Punkt A und D).

- Initiate sensor:

Sobald das System gestartet wird ohne das der Lichtsensor angeschlossen wurde oder wenn anzunehmen ist, dass der Lichtsensor falsche Werte misst, dann sollte man den Lichtsensor am besten neu einstellen.

4.3. Status (siehe Schnellsuche, Punkt D)

In this menu, you can man the Status of an individual Systemkomponenten aufrufen.

Ch1.............Kanal 1

Ch2............Kanal 2

Ch3............Kanal 3

DE

360-45010

390-40011

niko

CutIn X.....lux-Wert, gemessen vom Lichtsensor, bei dem die Beleuchtung in Zone X einschaltet CutOut X.....lux Wert, gemessen vom Lichtsensor, bei dem die Beleuchtung in Zone ausschaltet
Df1 .Tageslichtfaktor 1; Verhältnis zwischen Lx ind1 und dem Sensor
Df2 . Tageslichtfaktor 2; Verhältnis zwischen Lx ind2 und dem Sensor
Df3 . Tageslichtfaktor 3; Verhältnis zwischen Lx ind3 und dem Sensor

4.4. Terminal data (siehe Schnellsuche, Punkt D)

In this menu, you can man the Status of an individual Systemkomponenten aufrufen.

5. TECHNISCHE DATEN

RJ12 -1:

Pin1 Versorgung .+ 24V DC +10% (SELVA)

Pin2 Versorgung - 24V DC ±10% (SELV)

Pin3 I/O (170-40100) ......potentials freier Kontakt

Pin4 Ch1. NPN 24 V/25mA, kurzschlusslicher

Pin5 Ch2. NPN 24 V/25mA, kurzschlusslicher

Pin6 Ch3. NPN 24 V/25mA, kurzschlusslicher

RJ12-2:

Für Softwareupdates. Bei Bedarf.

Leistungsaufnahme:

Im Betrieb .6VA

Standby. 2VA

Umgebungstemperatur......+5 bis +50^

Lagertemperatur. -20 bis +60^

Schutzklasse IP20

Abmessungen .70mm(B) x 55mm(H)

CE gemäß EN 60669-2-1

360-45010

390-40011

6. ZUBEHÖRANSCHLUSS

• 4-fach Taster (170-40100):
  B2....Erdung
  B3......Auto
  B4. I/O
  B7.....LED Auto
  B8.....LED I/O

• Drucktaster (Tür) (170-00000):
  B2. .Erdung
  B9. A

• Zeitschaltuhr (420-00200):
  B2. .Erdung
  B11

• Energiesparkkontakt:
  A12. .Erdung
  B12.
  -Bewegungsmelder NPN (350-20010/350-20011):
  A11+24VDC+10%max 100mA
  A12. 24V DC ±10%, max. 100mA
  A9.

• Lichtsensor (350-10011):

A11.24V DC+10% max 100mA

A12. 24V DC ±10%, max: 100mA

A10

DE

7. WARNHINWEISE FÜR DIE INSTALLATION

• Die Installation darf ausschließlich von einer Elektrofachkraft unter Berücksichtigung der geltenden Vorschriften ausgeführrt werden.

• These Gebrauchsanleitung muss dem Benutzer ausgehängt werden. Die Gebrauchsanleitung ist den Unterlagen der elektrischen Anlage beizufügen und muss auch eventuellen neuen Besitzern ausgehängt werden. Zusätzliche Exemplare erhalten Sie über die Internetseiten von Niko oder über den Kundendienst von Niko.

• Beachten und berücksichtigten Sie bei der Installation unter anderem folgende Punkte:

• die gültigen Gesetze, Normen und Richtlinien.

• den Stand der Technik zum Zeitpunkt der Installation.
• die in dieser Gebrauchsanleitung aufgeführten Anweisungen, wobei diese

Gebrauchsanleitung nur allgemein gültige Bestimmungen enthalt, die für jeder Anlage spezifisch angewendet werden müssen.

• die allgemein anerkannten Regeln fachmännischer Arbeit.

C

Dieses Produkt erfüllt alle anwendbaren europäischen Richtlinien und Verordnungen. Die für diesen Produkt zutreffende EG-Konformitätserklärung erhalten Sie gegebenenfalls unter www.niko.eu.

8. NIKO UNDERSTÜTZUNG

Bei Zweifel oder falls Sie bei einem eventuellen Defekt des Produkts noch Fragen bezüglich des Umtausches haben, dann erhnen Sieitte Kontakt auf mit dem Kundendienst von Niko (Belgien: [phone]) oder wenden Sie sich an ihren Großhändler. Kontaktdaten und weitere Informationen erhalten Sie im Internet unter www.niko.eu in der Rubrik "Unterstützung und Beratung".

9. GARANTIEBEDINGUNGEN

• Der Garantiezeitraum beträgt vier Jahre ab Lieferdatum. Als Lieferdatum gilt das Rechnungsdatum zum Zeitpunkt des Kaufs durch den Endverbraucher. Falls keine Rechnung mehr vorhanden ist, gilt das Produktionsdatum.
• Der Endverbraucher ist verpflichtet, Niko schriftlich über einen Produktmangel innerhalb von zwei Monaten nach dessen Feststellung zu informieren.
• Im Falle eines Mangels hat der Endverbraucher nur Recht auf kostenlose Reparatur oder Ersatz des Produkts. Eine Entscheidung darüber obliegt allein Niko.
• Niko ist nicht für Mängel oder Schäden verantwortlich, die durch fehlerhafte Installation, nicht bestimmungsgemäßen oder unsachgemäßen Gebrauch, durch falsche Bedienung, Anpassen/Ändern des Produktes, infolge von unsachgemäßer Wartung entgegen den Wartungsvorschriften oder die sich aus äußerten Umständen, wie beispielsweise infolge Feuchtigkeit oder Überspannung, ergeben.
• Zwingende Vorschriften der nationalen Gesetzgebung bezüglich des Verkaufs von Konsumgütern und zum Verbraucherschutz haben vor den obigen Bestimmungen Vorrang in den Ländern, in denen Niko direkt oder über seine Neben- oder Tochtergesellschaften, Filialen, Vertriebsstellen, Agenten oder über feste Vertreter verkauft.
