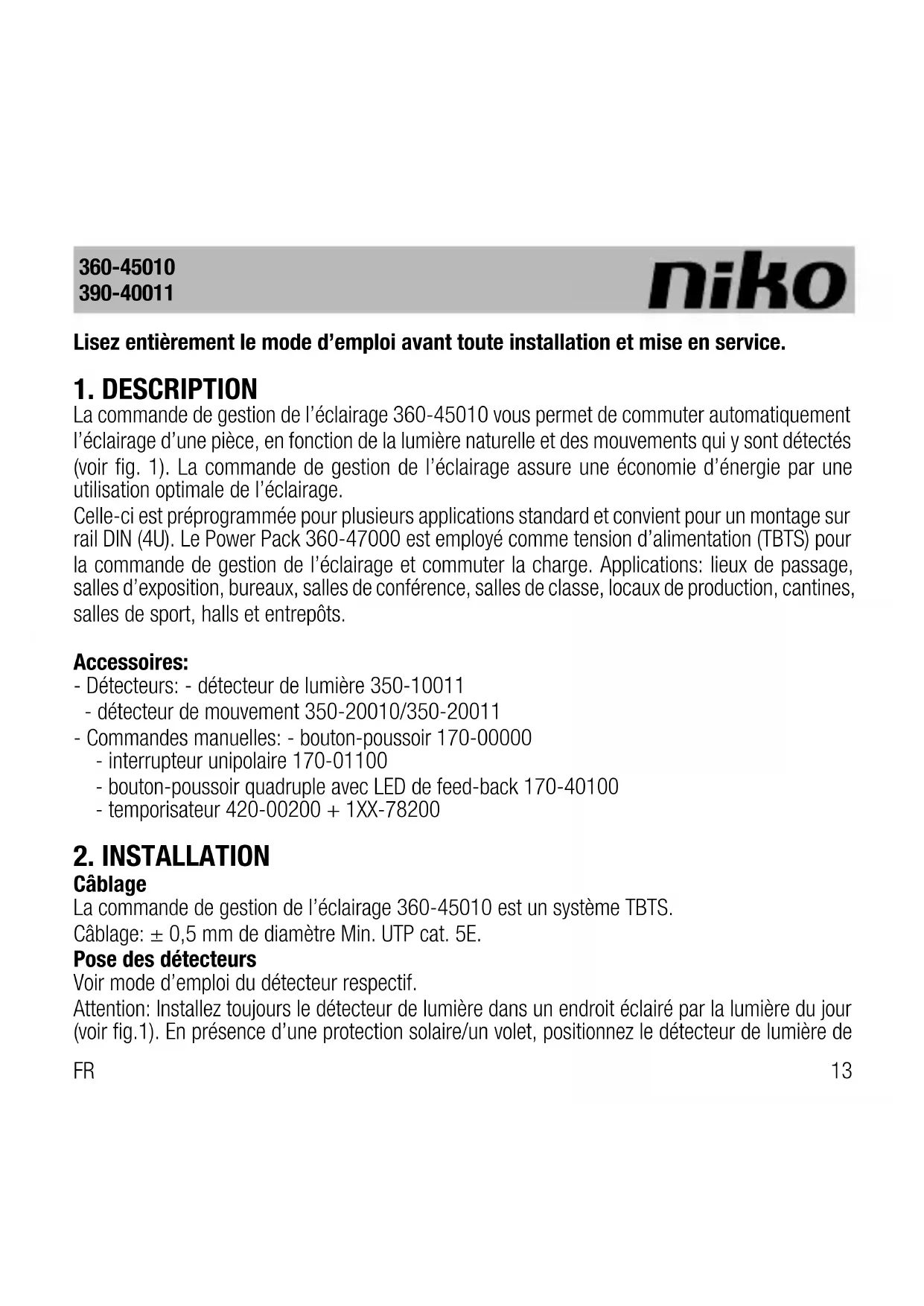

MODE D'EMPLOI 36045010 Niko

Lisez entiement le mode d'emploi avant toute installation et mise en service.

1.DESCRIPTION

La commande de gestion de l'éclairage 360-45010 vous permet de commuter automatiquement l'éclairage d'une piece, en fonction de la lumière naturelle et des mouvements qui y sont détectés (voir fig. 1). La commande de gestion de l'éclairage assure une économie d'énergie par une utilisation optimale de l'éclairage.

Celle-ci est préprogrammée pour plusieurs applications standard et convient pour un montage sur rail DIN (4U). Le Power Pack 360-47000 est employé comme tension d'alimentation (TBTS) pour la commande de gestion de l'éclairage et commuter la charge. Applications: lieux de passage, salles d'exposition, bureaux, salles de conférence, salles de classe, locaux de production, cantines, salles de sport, halls et entreprises.

Accessoires:

• Détecteurs: - détector de lumière 350-10011
• détector de mouvement 350-20010/350-20011

• Commandes manuelles: - bouton-poussoir 170-00000

• interrupteur unipolaire 170-01100

• bouton-poussoir quadruple avec LED de feed-back 170-40100
  -temporisateur 420-00200 +1XX-78200

2. INSTALLATION

Câblage

La commande de gestion de l'éclairage 360-45010 est un système TBTS.

Câblage: ± 0,5 mm de diamètre Min. UTP cat. 5E.

Pose des détecteurs

Voir mode d'emploi du détecteur respectif.

Attention: Installez toujours le détecteur de lumière dans un endroit éclairé par la luzière du jour (voir fig.1). En présence d'une protection solaire/un volet, positionnez le détecteur de luzière de

FR

manière telle qu'en cas de fermetre de la protection solaire/du volet, la lumière du jour n'éclaire pas directement le détecteur.

Scheme de raccordement (fig. 2)

• Raccordez le détector de lumière (350-10011) et le(s) détector(s) de mouvement (350-20010/350-20011) au bornier A. Vous pouvez raccarder plusieurs détector(s) de mouvement (max. 8) en parallele. Vous ne pouvez raccarder qu'un seul détector de lumière par système.
• Raccordez les commandes manuelles au bornier B.
• Connectez les entrées RJ12 du Power Pack et la commande de gestion de l'éclairage via 390-40011.

Démarrer

Le détecteur de lumière (350-10011) doit être correctement installé et raccordé avant la mise sous tension. Puis, procédez comme suit:

• Branchez la tension d'alimentation.
• Confirmez la valeur du détecteur sur l'écran.
• La commande est activée.
• La commande est préte à être utilisée.

Si la commande de gestion de l'éclairage était déjà sous tension avant que le détecteur de lumière ne soit raccordé, vous pouvez recommencer la procédure de démarrage (voir 4.2).

L'éclairage est commandé lorsqu'le détecteur mesure une luminosité insuffisante.

3.2 Detector de mouvement (350-20010/350-20011) (fig. 2)

Le(s) détecteur(s) de mouvement (max. 8) en parallèle veille(nt) à ce que l'éclairage soit commandé en cas de détention d'une activités.

3.3 Commandes manuelles (fig. 2)

Bouton-poussoir 170-00000

Suivant l'application (voir 3.4), vous pouvez raccarder un bouton-poussoir manuel pour allumer et eteindre I'éclairage.

Temporisateur 420-00200 + 1XX-78200

Suivant l'application (voir 3.4), vous pouvez raccarder un temporisateur pour allumer et eteindre I'éclairage.

Interrupteur unipolaire 170-01100

Vous pouvez raccorder un interrupteur d'économie d'énergie (voir 4.2. ADJUSTMENT>Loadshedding) à la commande de gestion de l'éclairage pour ne commander l'éclairage que lorsqu'une luminosité inférieure est mesurée.

Bouton-poussoir quadruple avec LED de feed-back 170-40100

Pour chaque application selectionnée (voir 3.4), vous pouvez raccorder un bouton-poussoir quadruple avec LED de feed-back. Sur les 4 boutons-poussoirs avec feed-back, theirs 2 sont utilisés étant donné que la commande ne peut commander que l'éclairage:

• Auto (avec feed-back): Le système est en mode automatique, l'éclairage est contrôle par la luminosité suivant les réglages de l'application.
• I/O (avec feed-back): "marche/arrêt". Le système est en mode manuel. Vous pouvez allumer ou éteindre l'éclairage avec le bouton-poussoir. Si l'éclairage est allumé, ce dernier n'est PAS régle par la luminosité, mais il est activé dans toutes les zones.

3.4 Applications

La commande de gestion de l'éclairage est dotée en standard d'un certain nombre d'applications préprogrammées (fig.3). Pour selectionner l'application, reportez-vous au "Guide de consultation rapide", point A.

Application 00.01 (réglage d'usine)

Allumage/extinction automatiques via le détecteur de mouvement (fig. 4a)

Lorsque le détecteur de mouvement détecte de l'activité, la commande de gestion de l'éclairage 3 canaux marche/arrêt se déclenché. L'éclairage est alors commandé dans 3 canaux en fonction des

360-45010

390-40011

niko

paramètres régés. L'éclairage est étéeint lorsque le niveau de luminosité minimum souhaïté pour un canal (une zone) est atteint. L'éclairage s'éteint automatiquement après une période prédéterminée lorsque le(s) détecteur(s) de mouvement ne détecte(nt) aucun mouvement.

Pour une utilisation par ex. dans les lieux de passage ou les halls.

Application 01.01

Marche/arrêt via un temporisateur 420-00200 + 1XX-78200 (fig. 4b)

La commande de gestion de l'éclairage 3 canaux marche/arrêt s'allume et s'éteint via un temporisateur externe. L'éclairage est alors commandé dans 3 canaux en fonction des paramètres régés. L'éclairage est étant lorsque le niveau de luminosité minimum souhaité pour un canal (une zone) est atteint. Pour une utilisation par ex. dans les salles d'exposition.

Application 02.01

Allumage/extinction manuels via un bouton-poussoir (170-00000), extinction automatique via le détecteur de mouvement (fig. 4c)

La commande de gestion de l'éclairage 3 canaux marche/arrêt s'allume et s'eteint via un boutonpouceoir (170-00000). Tant que le détector de mouvement détecte de l'activité, l'éclairage est contrôle dans 3 canaux en fonction des paramétres régles. L'éclairage est étéint lorsque le niveau de luminosité minimum souhaité pour un canal est atteint. L'éclairage s'eteint automatiquement après une période prédéterminée lorsque le(s) détecteur(s) de mouvement ne détecte(nt) aucun mouvement. Pour une utilisation par ex. dans les entreprises.

Application 04.01

Allumage/extinction manuels via un bouton-poussoir (170-00000), extinction automatique via le temporisateur (fig. 4d)

La commande de gestion de l'éclairage 3 canaux marche/arrêt s'allume et s'eteint via un bouton-poussoir (170-00000). L'éclairage est commandé dans 3 canaux en fonction des paramètres régles. L'éclairage est étée int lorsque le niveau de luminosité minimum souhaité pour un canal est atteint. L'éclairage peut s'éteindre automatiquement via un temporisateur. Pour une utilisation par ex. dans les locaux de production.

4. PARAMETRAGE

Vouss pouvez programmer et regler facilement differents parametes sur la commande de gestion de l'éclairage à l'aide de 4 boutons de commande (voir aussi le "Guide de consultation rapide").

4.1. General set (voir "Guide de consultation rapide", points A et D)

Ce menu vous permet de:

Selectionner le type d'application (00.01, 01.01, 02.01, 04.01)

Selectionner le nombre de canaux actifs (1, 2 ou 3 zones/piece)

Selectionner le mode:

• Custom: Ce mode vous permet de modifier vos réglages et paramètres de la commande de gestion de l'éclairage.
• Backup: Ce mode vous permet de visualiser les réglages et paramètres de la commande de gestion de l'éclairage que vous avez enregistrés.
• Factory: Dans ce mode, la commande de gestion de l'éclairage fonctionne suivant les réglages d'usine, consultables uniquement, sans possibilité de modifications.

4.2. Adjustment (voir "Guide de consultation rapide", points B, C et D)

Ce menu vous permet de:

Régler le facteur de luminosité naturelle (DF):

Le facteur de luminosité naturelle est le rapport entre le niveau de luminosité naturelle (lx ind) dans une zone et le niveau de luminosité naturelle mesuré par le capteur de lumière. Les paramètres pour le facteur de luminosité naturelle doivent être mesurés à un moment de la journée où la luminosité est suffisante et SANS influence d'une lumière artificielle. Paramètres:

• Range (portée): 30-30 klx en standard
• Lx ind X: Indiquez le niveau de luminosité naturelle que vous mesurez à l'aide d'un luxembre dans les différentes zones (1, 2, 3). La mesure doit de préférence s'effectuer à hauteur de table.
• Sensor: Indiquez le niveau de luminosité naturelle mesure par le détecteur (pres de la fenêtre). La valeur du détecteur affichée est un instantané de la valeur effective du détecteur au moment de l'ouverture de ce sous-menu.

FR

Adjust CH X:

Ces 3 sous-menus vous permettent de régler les paramètres par canal (CH).

• Setp X (fig.5): S Valeur de consigne. Il s'agit du niveau de luminosité minimum que vous souhaitez dans une zone (1, 2, 3). Si la luminosité naturelle est insuffisante, l'éclairage s'allume.
  Hysteresis positive (Y%)

Une hysteresis positive veille à ce que l'éclairage dans une zone ne soit étant qu'en cas de niveau de luminosité naturelle supérieur. Ceci pour éviter l'allumage et l'extinction incessants, lorsque le niveau de luminosité naturelle possède une valeur proche du point de consigne.

Réglable entre 10 et 80% ; 70% en standard.

• Tin X (Fig.5): L'éclairage d'une zone est allumé lorsque le niveau de luminosité naturelle reste sous la valeur paramétrée pendant un temps plus grand ou égal à Tin.
  Réglable entre 0 et 60s., 5s. en standard.
• Tout X (Fig. 5): L'éclairage d'une zone est étant lorsque le niveau de luminosité naturelle reste au-dessus de la valeur paramétrée + hysteresis pendant un temps plus grand ou égal à Tout. Régable entre 0 et 60 min.; 5 min. en standard.
• Off delay: Régable uniquement sous CH1, mais il opère de manière identique pour tous les canaux actifs (max. 3 canaux).

Après le dernier mouvement détecté, le système décompte le "Off delay". Lorsque le temps paramétré est atteint avant la détction d'une nouvelle activité, la charge (éclairage) pour tous les canaux actifs est désactivée.

Réglable entre 1 et 60 min.; 10 min. en standard.

Loadshedding X: Interrupteur d'économie d'énergie (fig. 1).

En cas de contact fermé, cette valeur est prise comme point de consigne. La valeur est inférieure (lux) à la valeur de consigne (lux) proprement dite, de sorte que l'éclairage n'est allumé que pour un niveau de luminosité naturelle inférieur.

Application: fermez "l'Interrupteur d'économie d'énergie" pour économiser de l'énergie à des moments spécifique.

Adjust Settings:

- Copy settings:

1) Custom vers Backup: les paramètres de mode Custom sont copiés vers le mode Backup
2) Backup vers Custom: les réglages de mode Backup sont copiés vers le mode Custom, de manière à ce que des modifications puissant être effectuées.
3) Factory vers Custom: les réglages d'usine sont charges en mode Custom.
4) Factory vers Backup: les réglages d'usine sont charges en mode Backup.

Nous vous conseillons d'effectuer un backup des réglages effectuels. Ensuite, il est préférible de travailler toujours en mode Backup. (voir "5.1. GENERAL SET" et "Guide de consultation rapide", points A et D).

- Initiate sensor:

Lorsque le système est démarré sans que le détecteur de lumière soit connecté ou lorsque vous pensez que celui-ci mesure des valeurs erronées, il est préféable de régler de nouveau le détecteur de lumière.

4.3. Status (voir Guide de consultation rapide, point D)

Ce menu vous permet de visualiser l'etat d'un certain nombre de paramétres système.

Ch1.........Canal 1
Ch2.......Canal 2
Ch3.......Canal 3
CutIn X.......Valeur lux, mesurée par le détecteur de lumière, dont l'éclairage en zone X est allumé
CutOut X .........Valeur lux, mesuree par le détecteur de luminere, dont I'clairage en zone X est eteint
Df1 Facteur de luminosité naturelle 1; rapport entre Lx ind1 et Sensor
Df2 ....Facteur de luminosité naturelle 2; rapport entre Lx ind2 et Sensor
Df3 ....Facteur de luminosité naturelle 3; rapport entre Lx ind3 et Sensor

4.4. Terminal data (voir Guide de consultation rapide, point D)

Ce menu vous permet de visualiser l'etat d'un certain nombre de composants système.

5. CHARACTERISTIQUES TECHNIQUES

RJ12-1:

Broche1 alimentation+ 24VDC-10% (TPTS)

Broche2 alimentation .

Broche3 I/O Contact ouvert

Broche4 Canal 1............NPN 24V / 25mA protégé contre les courts-circuits

Broche5 Canal 2............NPN 24V / 25mA protégé contre les courts-circuits

Broche6 Canal 3............NPN 24V / 25mA protégé contre les courts-circuits

RJ12 -2:

Pour la mise à jour du logiciel. Facultatif.

Consommation propre

En activité. 4 VA

Enveille 1 VA

Température ambiente +5 à +50°C

Température de stockage ....-20 à +60°C

Degre de protection .IP20

Dimensions 70 mm (l) x 55 mm (H)

Conformité CE selon....EN 60669-2-1

360-45010

390-40011

-temporisateur (420-00200):
B2............terre
B11

• Interrupteur d'économie d'énergie:
  A12.......terre
  B12.

• détector de mouvement, NPN (350-20010/350-20011)

A11
A12.
A9

-detecteur delumiere (350-10011):
A11
A12
A10

FR

7. MISES EN GARDE CONCERNANT L'INSTALLATION

• L'installation doit être effectuee par un installateur agreé et dans le respect des prescriptions en viqueur.

• Ce mode d'emploi doit être remis à l'utilisateur. Il doit être joint au dossier de l'installation électrique et être remis aux nouveaux propriétaires éventuels. Des exemplaires supplémentaires peuvent être obtenus sur le site web ou auprès du service support de Niko.

• Il y a lieu de tener compte des points suivants pendant l'installation (liste non limitative):

• les lois, les normes et les réglementations en vigueur.

• l'etat de la technique au moment de l'installation.
• ce mode d'emploi qui stipule uniquement des dispositions generales et doit être lu dans le cadre de toute installation spécifique.
• les régles de l'art.

C

Ce produit est conforme à l'ensemble des directives et règlements européens applicables. Le cas échéant, vous trouvrez la déclaration CE de conformité relative à ce produit sur le site www.niko.eu.

8. SUPPORT DE NIKO

En cas de doute ou si vous VOULEZ échéanger le produit en cas de début évientuel, veuillez prendre contact avec votre grossiste ou avec le service support de Niko:

Belgique: [phone]
France: [phone]

Vous trouvrez les coordonnées et de plus amples informations sur le site www.niko.eu, sous la rubrique "Aide et conseils".

9. DISPOSITIONS DE GARANTIE

• Le délambda de garantie est de quatre ans à partir de la date de livreaison. La date de la facture d'achat par le consommateur est consideree comme la date de livreaison. En l'absence de facture, la date de fabrication est valable.
• Le consommateur est tenu de prévenir Niko par écrit de tout défaut de conformité, dans un-delai maximum de deux mois après constatation.
• En cas de défaut de conformité, le consommateur peut uniquement prétendre à la réparation gratuite ou au remplacement gratuite du produit, selon l'avis de Niko.
• Niko ne peut être tenu pour responsable d'un début ou de dégats resultant d'une installation fautive, d'une utilisation impropre ou néligente, d'une commande erronée, d'une transformation du produit, d'un entretien contraire aux consignes d'entretien ou d'une cause externe telle que de l'humidité ou une surtension.
• Les dispositions contraignantes de la législation nationale ayant trait à la vente de biens de consommation et à la protection des consommateurs des différents pays où Niko procède à la vente directe ou par l'intermédiaire d'entreprises soeurs, de filiales, de succursales, de distributeurs, d'agents ou de représentants fixes, prévalent sur les dispositions susmentionnées.
