BEDIENUNGSANLEITUNG 55013060 Niko

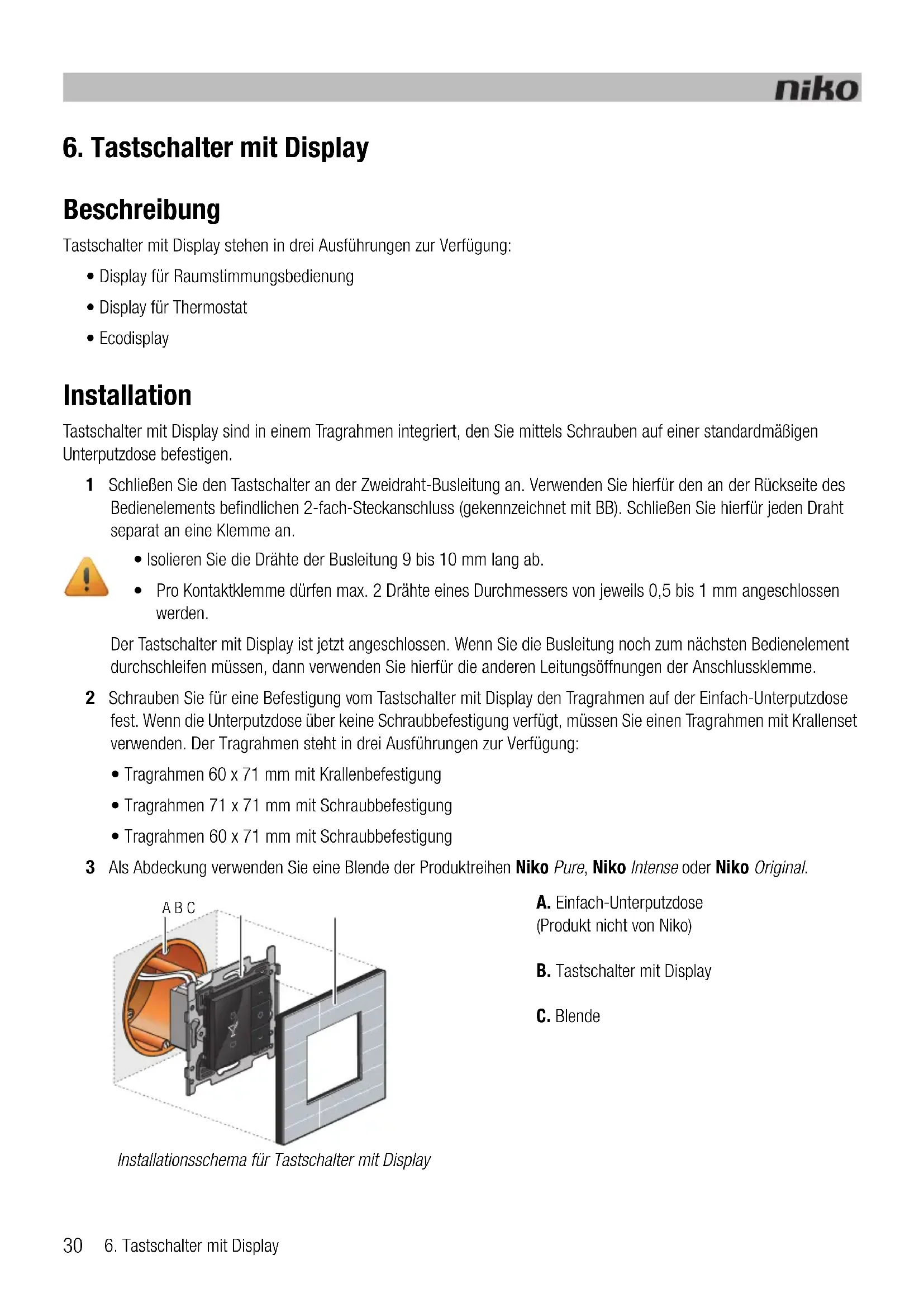

6. Tastschalter mit Display

6. Tastschalter mit Display

Beschreibung Tastschalter mit Display stehen in drei Ausführungen zur Verfügung:

• Display für Raumstimmungsbedienung

• Display für Thermostat

• Ecodisplay Installation Tastschalter mit Display sind in einem Tragrahmen integriert, den Sie mittels Schrauben auf einer standardmäßigen Unterputzdose befestigen. 1 Schließen Sie den Tastschalter an der Zweidraht-Busleitung an. Verwenden Sie hierfür den an der Rückseite des Bedienelements befindlichen 2-fach-Steckanschluss (gekennzeichnet mit BB). Schließen Sie hierfür jeden Draht separat an eine Klemme an. Der Tastschalter mit Display ist jetzt angeschlossen. Wenn Sie die Busleitung noch zum nächsten Bedienelement durchschleifen müssen, dann verwenden Sie hierfür die anderen Leitungsöffnungen der Anschlussklemme. 2 Schrauben Sie für eine Befestigung vom Tastschalter mit Display den Tragrahmen auf der Einfach-Unterputzdose fest. Wenn die Unterputzdose über keine Schraubbefestigung verfügt, müssen Sie einen Tragrahmen mit Krallenset verwenden. Der Tragrahmen steht in drei Ausführungen zur Verfügung:

• Tragrahmen 60 x 71 mm mit Krallenbefestigung

• Tragrahmen 71 x 71 mm mit Schraubbefestigung

• Tragrahmen 60 x 71 mm mit Schraubbefestigung 3 Als Abdeckung verwenden Sie eine Blende der Produktreihen Niko Pure, Niko Intense oder Niko Original.

• Isolieren Sie die Drähte der Busleitung 9 bis 10 mm lang ab.

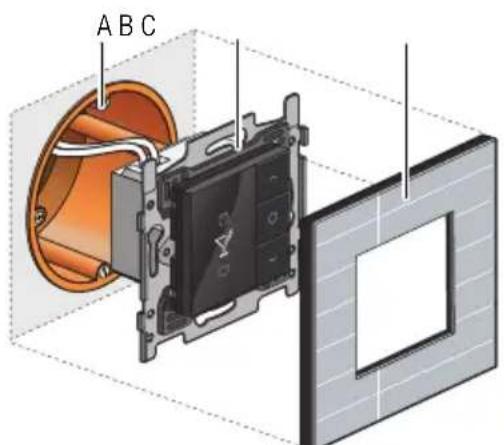

• Pro Kontaktklemme dürfen max. 2 Drähte eines Durchmessers von jeweils 0,5 bis 1 mm angeschlossen werden. Installationsschema für Tastschalter mit Display A. Einfach-Unterputzdose (Produkt nicht von Niko) B. Tastschalter mit Display C. Blende A B C6. Tastschalter mit Display

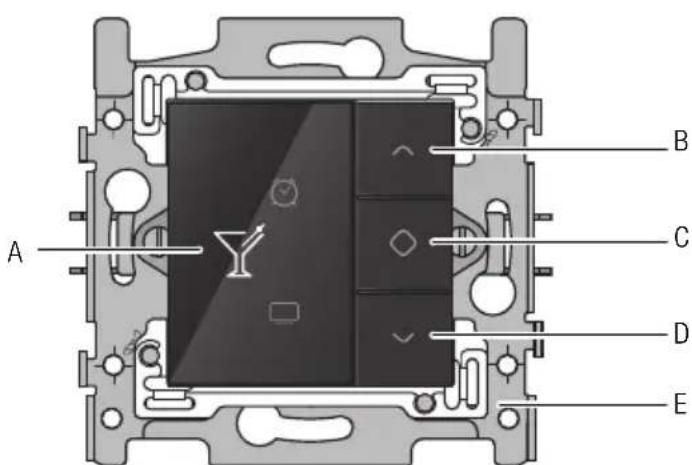

6.1. Display für Raumstimmungsbedienung Beschreibung Über das Display der Raumstimmungsbedienung stellt der Bewohner eine der vorprogrammierten Raumstimmungen ein. Unter einer Raumstimmung versteht man eine Kombination aus unterschiedlichen Einstellungen für Beleuchtung, Rollläden, Sonnenschutz usw. Übersicht Funktionsweise Raumstimmungen werden beim Programmieren der Installationsanlage eingestellt. Die Software enthält 20 Piktogramme, aus denen Sie maximal acht auswählen können. Diesen bis zu acht Piktogrammen werden eine bzw. mehrere Aktionen zugewiesen, um die gewünschte Raumstimmung zu schaffen. Um eine Raumstimmung zu aktivieren, gehen Sie wie folgt vor: 1 Um das Display aufleuchten zu lassen, müssen Sie eine der Tasten berühren. Um Energie zu sparen, ist das Display nämlich standardmäßig abgedunkelt. 2 Betätigen Sie solange die Navigationstasten, bis das Piktogramm für die gewünschte Raumstimmung erscheint. 3 Betätigen Sie dann Taste "C". Das Piktogramm färbt sich amberfarbig ein und bleibt solange amberfarbig, wie die Raumstimmung aktiv ist. Installation Siehe Abschnitt Installation auf Seite 30. 550-13040 A. Display B. Navigationstaste (aufwärts) C. Aktivieren D. Navigationstaste (abwärts) E. Tragrahmen Sie können Raumstimmungen auch durch in der Niko Home Control-Installationsanlage integrierte Sensoren aktivieren. Sie stellen dies während der Programmierung ein.

6. Tastschalter mit Display

• Beleuchtetes Farbdisplay

• Ruhespannung: 26 Vdc (SELV, Sicherheitskleinspannung)

• Einbautiefe: 20 mm6. Tastschalter mit Display

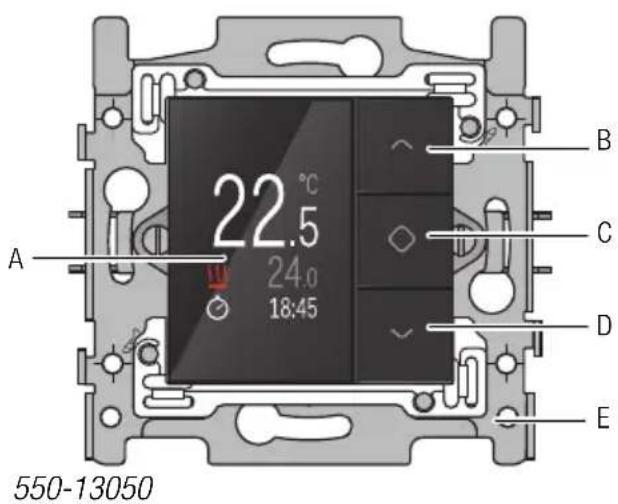

6.2. Thermostat Beschreibung Mit einem Thermostat können Sie die Klimatisierung (Heizung/Kühlung) von unterschiedlichen Zonen oder Räumen ansteuern. Der Thermostat arbeitet für diesen Zweck mit einem Heiz- bzw. Kühlmodul zusammen. Siehe auch Abschnitt Heiz- bzw. Kühlmodul auf Seite 103 Übersicht Funktionsweise Sie können jeden Thermostat separat programmieren. Sie haben dabei die Auswahl zwischen drei Wochenprogrammen, wobei zwei zum Heizen und eines zum Kühlen dient. Darüber hinaus verfügen Sie über die fünf fest eingestellten Temperaturniveaus: TAG, NACHT, ECO, KALT und AUS. Sie können hierfür entweder die vorprogrammierten Einstellungen nutzen oder selbst neue Einstellungen eingeben. Gehen Sie für die Auswahl eines vorprogrammierten Wochenprogramms oder Temperaturniveaus wie folgt vor: 1 Um das Display aufleuchten zu lassen, müssen Sie eine der Tasten berühren. Um Energie zu sparen, ist das Display nämlich standardmäßig abgedunkelt. 2 Drücken Sie zum Aufrufen des Menüs länger auf Taste "C". Es erscheint folgende Anzeige: 3 Navigieren Sie zum gewünschten Wochenprogramm oder Temperaturniveau und betätigen Sie Taste "C". 550-13050 A. Display B. Wert erhöhen bzw. Navigationstaste (aufwärts) C. Bestätigen/Menü D. Wert verkleinern bzw. Navigationstaste (abwärts) E. Tragrahmen

6. Tastschalter mit Display

Bei Auslieferung sind folgende feste Temperaturniveaus vorprogrammiert: Bei Auslieferung sind folgende Wochenprogramme vorprogrammiert: Der Bewohner kann diese Einstellwerte nach Belieben ändern. TAG 21°C NACHT 16°C ECO 18°C KALT 24°C AUS 7°C PROG1 In der Woche 06:00 => 08:00 TAG 08:00 => 16:00 NACHT 16:00 => 18:00 ECO 18:00 => 22:00 TAG 22:00 => 06:00 NACHT Wochenende: 08:00 => 22:00 TAG 22:00 => 08:00 NACHT PROG2 In der Woche: 08:00 => 22:00 TAG 22:00 => 08:00 NACHT Wochenende: 08:00 => 22:00 TAG 22:00 => 08:00 NACHT PROG3 In der Woche: 16:00 => 19:00 KALT 19:00 => 16:00 AUS Wochenende: 10:00 => 19:00 KALT 19:00 => 10:00 AUS6. Tastschalter mit Display

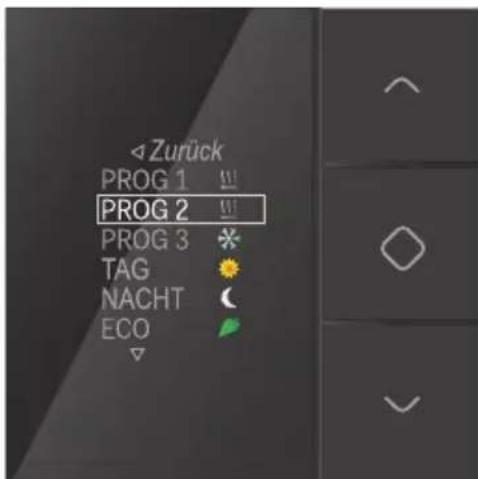

Vorprogrammierte Einstellungen ändern Gehen Sie für eine Änderung von vorprogrammierten Einstellungen wie folgt vor: 1 Um das Display aufleuchten zu lassen, müssen Sie eine der Tasten berühren. Um Energie zu sparen, ist das Display nämlich standardmäßig abgedunkelt. 2 Betätigen Sie solange Taste "C", bis folgende Anzeige erscheint: 3 Überprüfen Sie, ob Sie PROGRAMM vorgewählt haben und betätigen Sie dann Taste "C". Es erscheint folgende Anzeige: Sie können jetzt ein Wochenprogramm oder ein Temperaturniveau auswählen und deren Einstellungen ändern.36

6. Tastschalter mit Display

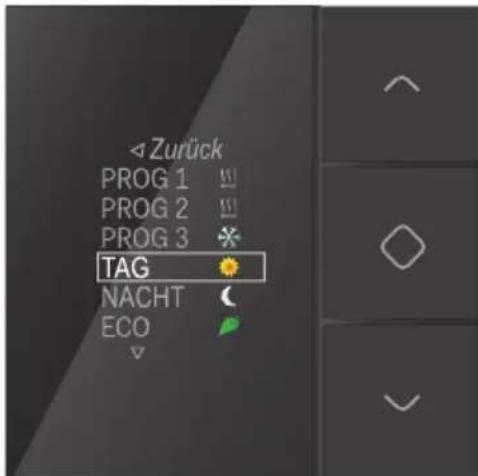

Fest eingestelltes Temperaturniveau ändern Gehen Sie wie folgt vor, um ein fest eingestelltes Temperaturniveau zu ändern: 1 Navigieren Sie zum gewünschten Temperaturniveau. 2 Betätigen Sie dann Taste "C". Es erscheint folgende Anzeige: 3 Stellen Sie mit den Navigationstasten die gewünschte Temperatur ein. Betätigen Sie dann Taste "C". Die gewünschte Temperatur wurde eingestellt und Sie kehren wieder zur vorherigen Anzeige zurück.6. Tastschalter mit Display

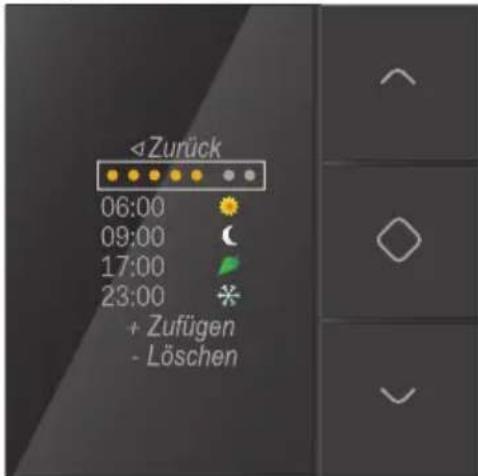

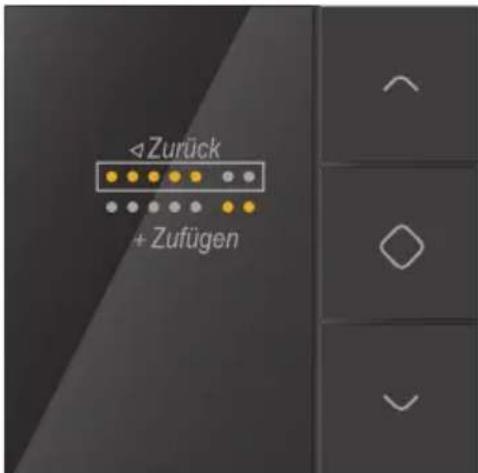

Wochenprogramm ändern Wochenprogramme setzen sich aus einem bzw. mehreren Tagesprogrammen zusammen. Diese können Sie separat ändern bzw. erstellen. Wählen Sie wie folgt ein Tagesprogramm aus: 1 Navigieren Sie zum zu ändernden Wochenprogramm. 2 Betätigen Sie dann Taste "C". Es erscheint folgende Anzeige: In dieser Anzeige symbolisiert die obere Reihe die Werktage, während die untere Reihe für das Wochenende steht. 3 Wählen Sie für ein bestehendes Tagesprogramm zwischen Werktag bzw. Wochenende. Wählen Sie zum Hinzufügen eines neuen Tagesprogramms Zufügen.38

6. Tastschalter mit Display

4 Betätigen Sie dann Taste "C". Es wird dann das Tagesprogramm aufgerufen: Sie können jetzt das Tagesprogramm ändern, neue Einstellungen für Zeit und Temperatur hinzufügen und bestehende Einstellungen löschen.6. Tastschalter mit Display

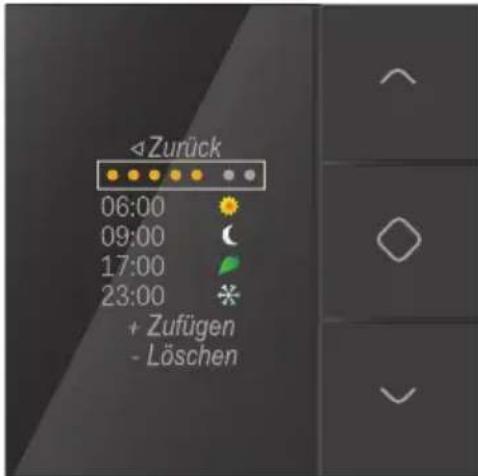

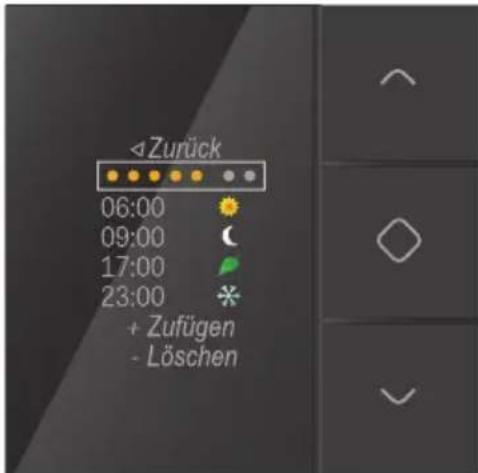

Gehen Sie zum Ändern eines Tagesprogramms wie folgt vor: 1 Wählen Sie Werktage bzw. Wochenende aus und betätigen Sie dann Taste "C". Es erscheint folgende Anzeige: 2 Durchlaufen Sie mit den Navigationstasten die Werktage bzw. das Wochenende. Mit Taste "C" aktivieren bzw. deaktivieren Sie bestimmte Tage. 3 Navigieren Sie zum Punkt Zurück und betätigen Sie Taste "C". Es erscheint folgende Anzeige: 4 Wählen Sie eine Einstellung für die zu ändernde Zeit und Temperatur aus und betätigen Sie Taste "C". Es erscheint folgende Anzeige:40

6. Tastschalter mit Display

5 Stellen Sie den Zeitpunkt ein. Verwenden Sie hierfür die Navigationstasten. Schließen Sie den Vorgang mit Taste "C" ab. 6 Wählen Sie das gewünschte Temperaturniveau aus und betätigen Sie Taste "C". Es erscheint folgende Anzeige: Wenn Sie kein Temperaturniveau auswählen, wird automatisch AUS gewählt. Das gewünschte Temperaturniveau ist nun eingestellt und Sie kehren wieder zur vorherigen Anzeige zurück. 7 Wählen Sie solange Zurück, bis Sie in folgender Anzeige sind: 8 Wiederholen Sie für jede gewünschte Zeit- und Temperatureinstellung die Schritte 4 bis 7.6. Tastschalter mit Display

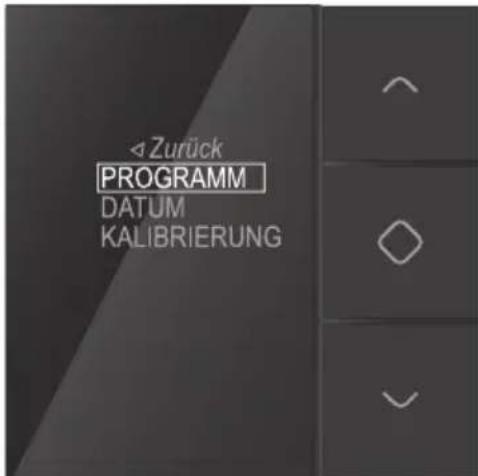

Datum und Zeit einstellen 1 Wählen Sie in folgender Anzeige DATUM aus: 2 Betätigen Sie Taste "C". Sie können jetzt die Einstellungen für Jahr, Monat, Tag, Stunde oder Minuten ändern. 3 Wählen Sie die einzustellenden Einstellungen aus und betätigen Sie Taste "C". 4 Ändern Sie mit den Navigationstasten den Wert und betätigen Sie Taste "C". 5 Navigieren Sie zum Punkt Zurück und betätigen Sie Taste "C".

• Wenn Sie über den Thermostat Datum und Zeit ändern, schlagen sich diese Änderungen in der gesamten Niko Home Control-Installationsanlage nieder.

• Sie können Datum und Zeit auch über die Programmier- und Anwendersoftware ändern.42

6. Tastschalter mit Display

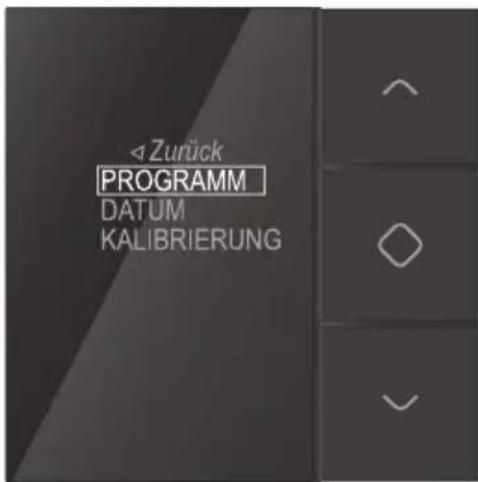

Thermostat kalibrieren Sie müssen bei einem Unterschied zwischen der vom Thermostat angegebenen Temperatur und der tatsächlichen Temperatur den Thermostat kalibrieren. 1 Messen Sie die Temperatur in der Raummitte mit einem Thermometer. 2 Wählen Sie in folgender Anzeige KALIBRIERUNG aus: 3 Betätigen Sie Taste "C". 4 Betätigen Sie die Navigationstasten; bis die angezeigte Temperatur mit der gemessenen Temperatur übereinstimmt. Betätigen Sie anschließend Taste "C". 5 Navigieren Sie zum Punkt Zurück und betätigen Sie Taste "C".

• Sie dürfen den Thermostat erst nach einem zweistündigen Betrieb der Installationsanlage kalibrieren, da sich dann erst die Temperaturwiedergabe stabilisiert hat.

• Sie dürfen den Thermostat nicht bei extremen Temperaturen kalibrieren! Sie können die angezeigte Temperatur um sechs Grad Celsius erhöhen bzw. verringern.6. Tastschalter mit Display

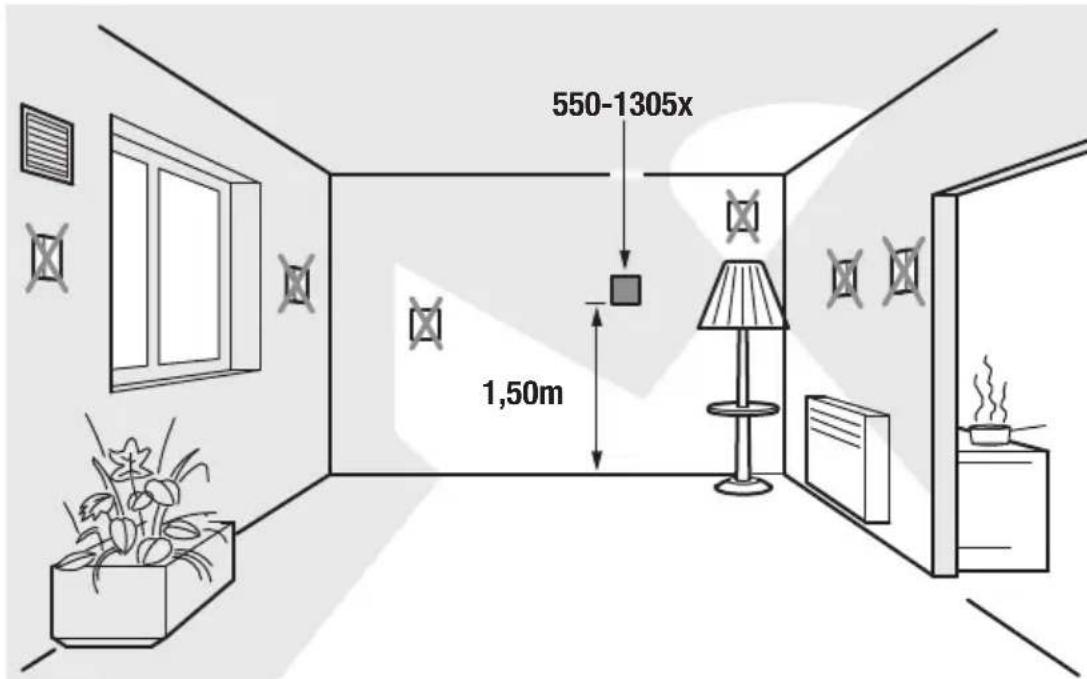

Installation Sie können jeden mit Fußbodenheizung, Heizkörpern oder Klimaanlage ausgestatteten Raum mit einem Thermostat ausstatten, um damit die Temperatur des Raumes zu regeln. Der Thermostat liefert nur bei korrekt ermittelter Raumtemperatur beste Regelleistungen. Sie müssen deshalb alle Faktoren beseitigen, die darauf Einfluss nehmen können. Siehe Abschnitt Installation auf Seite 30. Installieren Sie den Thermostat

• nicht unter direktem Einfluss von Sonnenlicht

• nicht an einer Wand, die eine direkte Verbindung zur Außenluft hat

• nicht in unmittelbarer Umgebung einer Wärmequelle (Kamin, Heizkörper usw.) oder eines elektrischen Geräts, das Wärme abgibt (TV, Computer usw.)

• nicht hinter einem Vorhang. Vermeiden Sie, dass es hinter dem Thermostat zu Luftzirkulationen kommt. Füllen Sie deswegen in der Unterputzdose vorhandene oder von der Busleitungsführung verursachte Löcher mit PU-Schaum aus. 1,50m 550-1305x44

6. Tastschalter mit Display

• Beleuchtetes Farbdisplay

• Ruhespannung: 26 Vdc (SELV, Sicherheitskleinspannung)

• Umgebungstemperatur: 5 bis 40°C

• Tages- / Wochenprogrammierung

• 5 Temperaturniveaus: Tag, Nacht, Eco, Aus (mit Frostschutz) und kühlen

• Einstellgenauigkeit: 0,5°C

• gemäß IEC60730-2-9 , EN 50491-5-2, EN 50491-2 und EN 50090-2-3

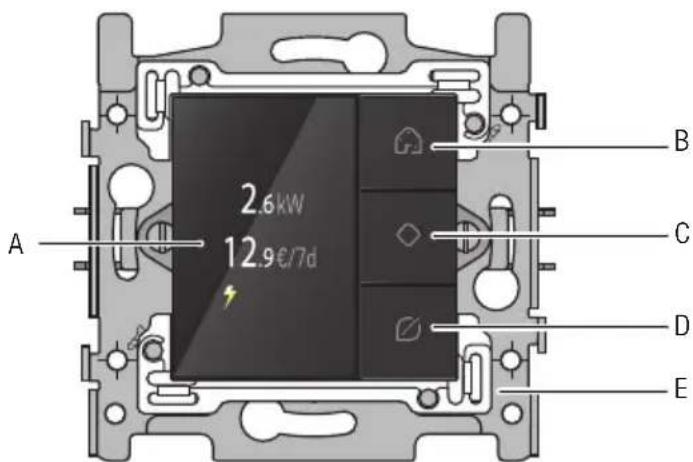

• Schutzart: IP20 6.3. Ecodisplay Beschreibung Über das Ecodisplay kann der Bewohner den Energie- und Wasserverbrauch und auch eine eventuelle Energieeinspeisung überprüfen. Darüber hinaus kann über das Ecodisplay die Ecofunktion oder eine Anwesenheitssimulation aktiviert werden. Übersicht 550-13080 A. Display B. Taste für Anwesenheitssimulation C. Bestätigen / Menü / Anzeigen durchblättern D. Ecotaste E. Tragrahmen

E6. Tastschalter mit Display

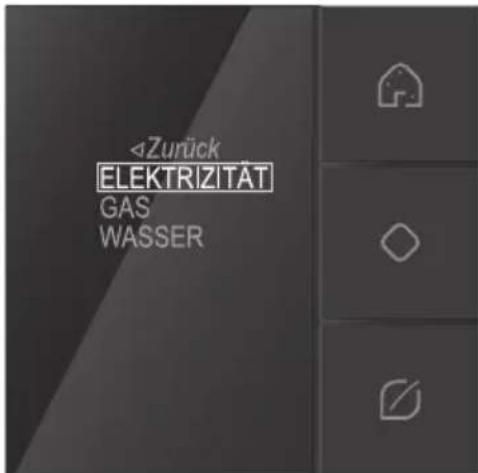

Funktionsweise Verbrauchsinformation Das Ecodisplay gibt Auskunft über den Verbrauch von Elektrizität, Gas und Wasser bzw. über die produzierte Menge an Elektrizität. Siehe Abschnitt Elektrizitätsmessmodul auf Seite 58. Auf welche Informationen der Bewohner zurückgreifen kann, hängt ganz von den installierten Messmodulen ab. Ein elektrisches Messmodul erfasst .die Menge an verbrauchter bzw. erzeugter Elektrizität, während ein Impulszähler den Verbrauch an Elektrizität, Gas und Wasser ermittelt. Die Angabe des aktuellen Elektrizitätsverbrauchs erfolgt in W bzw. kW, während der Gas- und Wasserverbrauch in m³ erfasst wird. Unterhalb dieser Angabe wird dann der wöchentliche Verbrauch in EUR oder GBP angegeben. Anzeige eines bestimmten Tarifmediums: 1 Um das Display aufleuchten zu lassen, müssen Sie eine der Tasten berühren. Um Energie zu sparen, ist das Display nämlich standardmäßig abgedunkelt. 2 Drücken Sie zum Aufrufen des Menüs länger auf Taste "C". Es erscheint folgende Anzeige: 3 Betätigen Sie für eine Auswahl von TARIFE Taste "C". Es erscheint folgende Anzeige: 4 Wählen Sie ELEKTRIZITÄT, GAS oder WASSER und betätigen Sie Taste "C". Es erscheint der ausgewählte Tarif, den Sie hier anpassen können. 5 Navigieren Sie zum Punkt Zurück und betätigen Sie Taste "C".46

6. Tastschalter mit Display

Ecofunktion Die Ecofunktion umfasst alle Leuchten und Stromkreise, die der Bewohner bei Verlassen des Hauses ausschalten möchte. Welche Controllerausgänge Sie in dieser Funktion integrieren, bestimmen Sie bei der Programmierung der Installationsanlage. Für eine Aktivierung der Ecofunktion betätigen Sie die Ecotaste, wodurch sofort der Verbrauch abgesenkt wird. Anwesenheitssimulation Die Anwesenheitssimulation schaltet zu bestimmten Zeitpunkten die Beleuchtung ein, um dadurch die Anwesenheit der Bewohner zu simulieren. Bei Programmierung der Installationsanlage bestimmen Sie, welche Leuchten Sie in die Anwesenheitssimulation aufnehmen und zu welchen Zeitpunkten Sie diese einschalten. Für eine Aktivierung der Anwesenheitssimulation betätigen Sie die Anwesenheitssimulationstaste. Installation Siehe Abschnitt Installation auf Seite 30. Technische Daten

• Beleuchtetes Farbdisplay

• Ruhespannung: 26 Vdc (SELV, Sicherheitskleinspannung)

• Umgebungstemperatur: 5 - 45°C

• Anzeige des Wochenverbrauchs in EUR oder GBP

• gemäß IEC60730-2-9 , EN 50491-5-2, EN 50491-2 und EN 50090-2-3 Installieren Sie das Ecodisplay

• nicht unter direktem Einfluss von Sonnenlicht

• an dem Punkt, wo der Bewohner die Wohnung verlässt.30
