BEDIENUNGSANLEITUNG Infra Garde 180 UP Niko
Bewegungsmelder Infra Garde 180 UP
für Unterputz-Montage
Wichtige Hinweise
-Arbeiten am Stromnetz dürfen nur von Fachpersonen ausgeführt werden. -Die Installation ist gemäss den landesüblichen Normen /Standards auszuführen. -Unterbrechen Sie die 230 Volt Stromzufuhr jeweils, bevor Sie mit der Installation beginnen!
-Die Stromzufuhr des Melders ist stets mit einer Sicherung (250VAC, 10A) Typ C. gemäss EN60898-1 als Schutzvorkehrung zu versehen.
-Das Gerät darf nicht auf leitenden Oberflächen installiert werden. -Der Bewegungsmelder ist nur für den Innenbereich geeignet.
-Vor dem Austauschen eines Leuchtmittels ist die Stromzufuhr zum Melder bzw. der Installation zu unterbrechen.
-Defekte Leuchtmittel können einen Kurzschluss verursachen und dadurch das Gerät dauerhaft schädigen.
-Um die Funktionsweise des Melders zu gewährleisten sollte zu Leuchtmitteln welche auf gleicher Höhe installiert sind ein Mindestabstand von 1m gewährt werden.
-Leuchtmittel welche unterhalb des Melders sowie im Erfassungsbereich positioniert sind können die Funktionsweise des Melders beeinträchtigen.
-Sollten Funktionsstörungen wie Dauerlicht, selbständiges ein- und ausschalten auftreten, beachten Sie Kapitel "Störungsbeseitigung".
Funktion
Der Melder reagiert auf Deplatzierung von Wärme (positive oder negative gegenüber der Umgebung). Nähert sich eine Person dem überwachten Bereich, schaltet sich automatisch das Licht ein. Verlässt sie den Bereich, schaltet es nach einer einstellbaren Zeit (7sek bis 12 min) aus.
Einsatz
Mit dem 180° Erfassungsbereich erfüllt der IG-UP sogar die Funktion seitlich zur Montagewand. Dadurch und dank seiner robusten Schutzkappe ist das Gerät auch ideal für den Einsatz in Korridoren und öffentlichen Gebäuden.
Installation

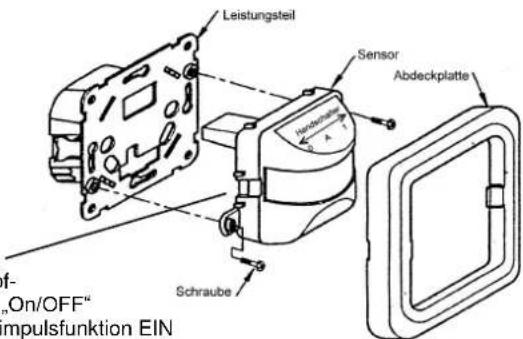

Der IG-UP wird anstelle eines herkömmlichen Handschalters im Innenbereich montiert. Die Montagehöhe sollte zwischen 80 und 120 cm liegen. /Leistungsteil
Zeiteinstellung (Time)
Mit dem Timer kann bestimmt werden, wie lange das Licht nach der letzten Bewegung im Erflassungsbereich brennen soll (6sek. bis max. 12min). Kurzimpuls: auf der Rückseite des Sensorkopfes kann die Kurzimpulfsfunktion (1 sek., Pause 9 sec)
Ein-/Ausgeschalten werden
Dämmerungssensor (Lux)
Der Dämmerungssensor reguliert die Ansprechschwelle (Lichtwert) des IG-UP, ab der die Erfassung aktiviert wird.
Reichweite (Meter)
Mit dem Potentiometer "Meter" kann die Reichweite des Erfassungsbereichs eingestellt werden.
Anschluss von Verbrauchern
Hohe Einschaltströme verkürzen die Lebendsauer des im Melder integrierten Relais gravierend. Beachten Sie die technischen Angaben des Leuchten- bzw. Leuchtmittelherstellers (besonders bezüglich des Einschaltstromes wie z.B. bei Compact FL-, FL-, und Stromsparleuchten, etc., damit das Relais nicht überbelastet wird. Wir empfehlen maximal 3-4 Bewegungsmelder parallel zu schalten, bei überdurchschnittlich häufigen Schaltzyklen oder bei erhöhten (induktiven) Lasten die Kurzimpulsfunktion des Bewegungsmelders einzusetzen und die Last über einen Treppenlichtzeitschalter bzw. Schütz zu schalten.
Nach Inbetriebnahme
Die Elektronik braucht ca. 30s - 1 Minute bis sie Betriebsbereit ist!
Erfassungsbereich 180 Grad
Der grosse 180° rundum Erfassungsbereich sowie das dichte Erfassungsnetz garantieren die optimale Funktion.


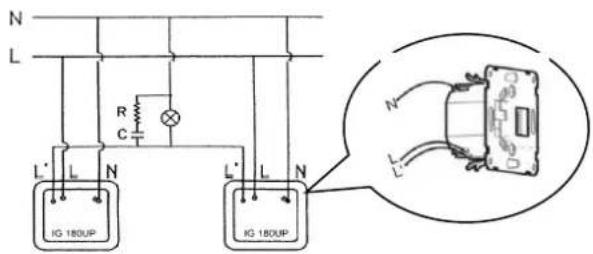

Anschlusschema


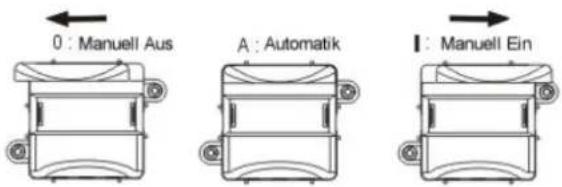

0 : Manuell Aus A : Automatik I : Manuell EinWie bei einem normalen Handschalter kann das Licht dauernd EIN oder AUS geschaltet werden. In der Mittelstellung schaltet das Licht automatisch.
Bevor ein defektes Leuchtmittel gewechselt wird, muss der Handschalter immer auf "Manuell aus" eingestellt sein!
Probleme
-PIR schaltet nicht stellt
Ursache/Korrektur
Dämmerungswert zu hoch einge-
Glühbirne von Lampe kontrollieren
Netzsicherung überprüfen
-Schaltet ein und aus ohne Grund:
Erfassungsbereich auf Fehler-quellen prüfen (Durchzug, Tiere,
Heizungen usw.) können Schaltungen verursachen. RC-Glied parallel zur Schützspule/ Leuchtstofflampe bzw. zur Primärwicklung des Transformers Reduzieren Sie die Reichweite (Meter)
-Schaltet am Tag ein
Dämmerungswert zu tief eingestellt
Entsorgen Sie elektrische Geräte nicht im Hausmüll, benutzen Sie die Sammelstellen der Gemeinde, oder geben Sie das alte Gerät dem Verkäufer zurück.
