INSTRUKCJA OBSŁUGI 55013060 Niko

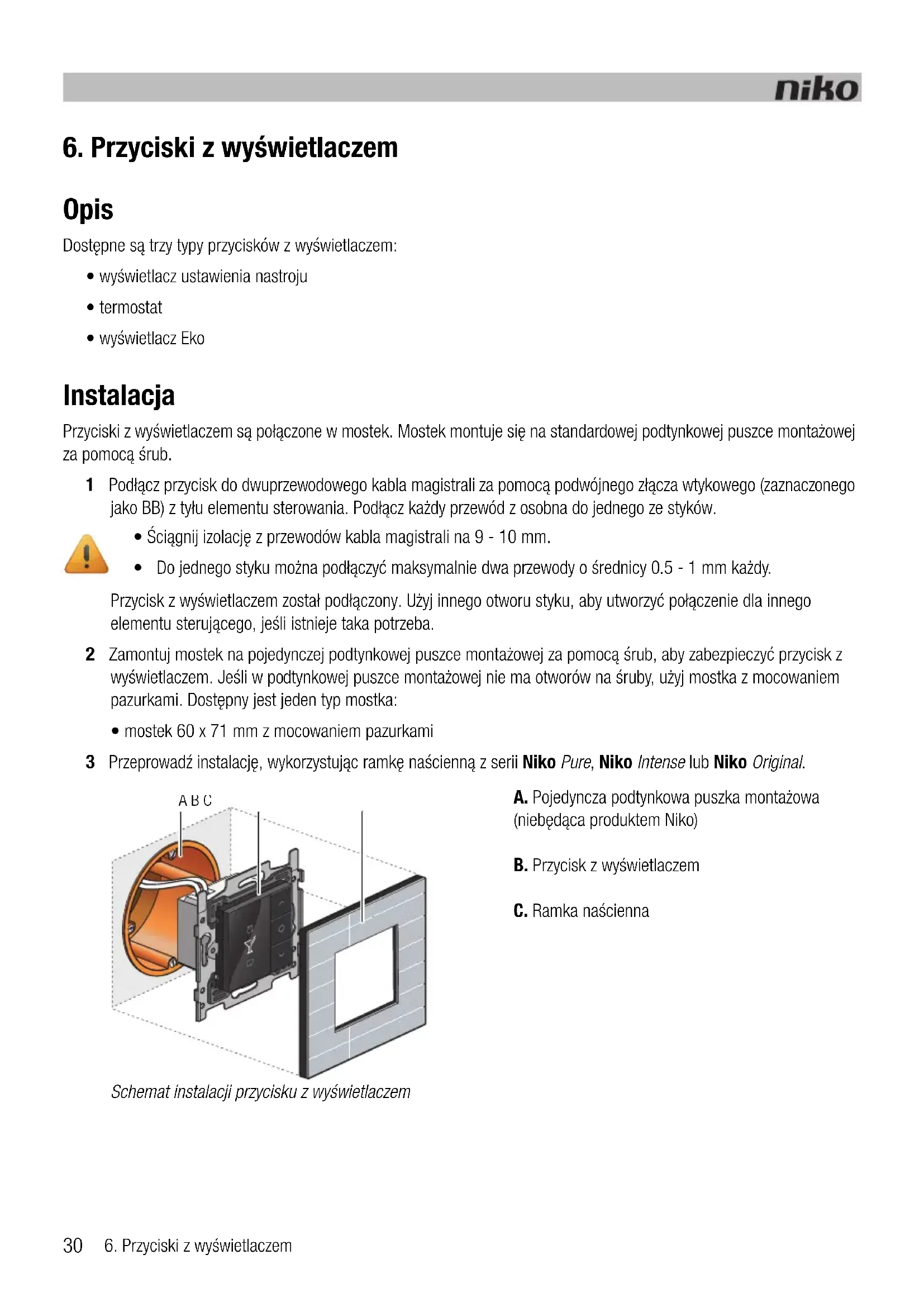

6. Przyciski z wyświetlaczem

6. Przyciski z wyświetlaczem

Opis Dostępne są trzy typy przycisków z wyświetlaczem:

• wyświetlacz ustawienia nastroju

• wyświetlacz Eko Instalacja Przyciski z wyświetlaczem są połączone w mostek. Mostek montuje się na standardowej podtynkowej puszce montażowej za pomocą śrub. 1 Podłącz przycisk do dwuprzewodowego kabla magistrali za pomocą podwójnego złącza wtykowego (zaznaczonego jako BB) z tyłu elementu sterowania. Podłącz każdy przewód z osobna do jednego ze styków. Przycisk z wyświetlaczem został podłączony. Użyj innego otworu styku, aby utworzyć połączenie dla innego elementu sterującego, jeśli istnieje taka potrzeba. 2 Zamontuj mostek na pojedynczej podtynkowej puszce montażowej za pomocą śrub, aby zabezpieczyć przycisk z wyświetlaczem. Jeśli w podtynkowej puszce montażowej nie ma otworów na śruby, użyj mostka z mocowaniem pazurkami. Dostępny jest jeden typ mostka:

• mostek 60 x 71 mm z mocowaniem pazurkami 3 Przeprowadź instalację, wykorzystując ramkę naścienną z serii Niko Pure, Niko Intense lub Niko Original.

• Ściągnij izolację z przewodów kabla magistrali na 9 - 10 mm.

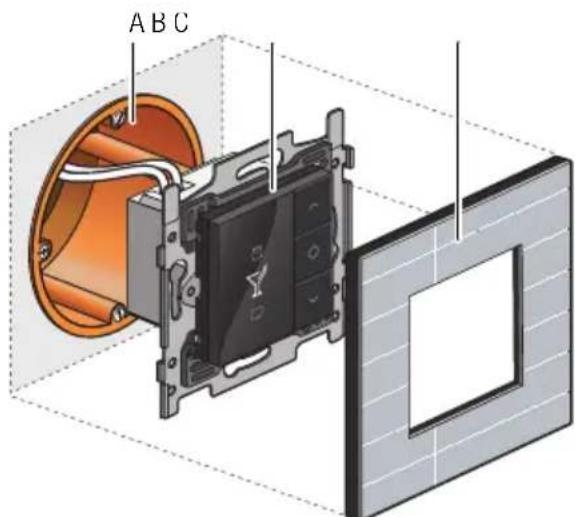

• Do jednego styku można podłączyć maksymalnie dwa przewody o średnicy 0.5 - 1 mm każdy. Schemat instalacji przycisku z wyświetlaczem A. Pojedyncza podtynkowa puszka montażowa (niebędąca produktem Niko) B. Przycisk z wyświetlaczem C. Ramka naścienna A B C6. Przyciski z wyświetlaczem

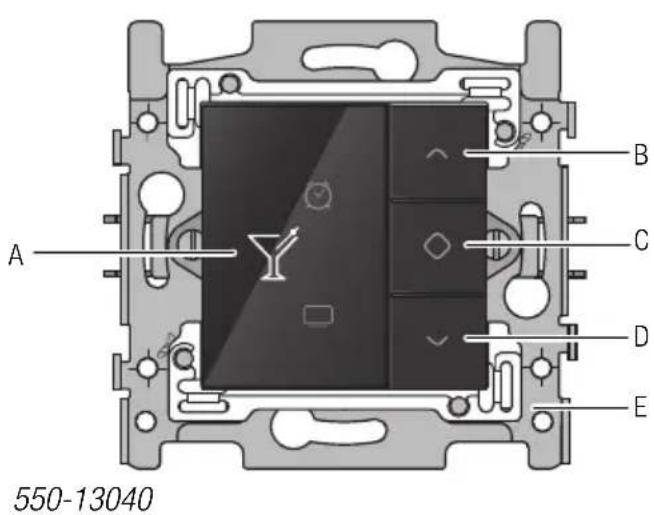

6.1. Wyświetlacz ustawień nastroju Opis Za pomocą wyświetlacza ustawień nastroju użytkownik wybiera jedno z wstępnie zaprogramowanych ustawień nastroju. Ustawienie nastroju stanowi kombinację ustawień funkcji sterowania oświetleniem, roletami, zasłonami przeciwsłonecznymi itp. Schemat Działanie Ustawienia nastroju są zapisywane podczas fazy programowania instalacji. Oprogramowanie zawiera 20 piktogramów, z których można wybrać maksymalnie 8. Każdy z tych ośmiu piktogramów jest połączony z jedną lub kilkoma czynnościami, co pozwala stworzyć idealny nastrój na każdą okazję. Aby aktywować ustawienie nastroju: 1 Dotknij jednego z przycisków, aby aktywować wyświetlacz. Kiedy wyświetlacz nie jest używany, zostaje ściemniony w celu zmniejszenia zużycia energii. 2 Naciskaj przyciski nawigacji do czasu pojawienia się piktogramu wybranego ustawienia nastroju. 3 Naciśnij przycisk „C”. Kolor piktogramu zmieni kolor na bursztynowy i pozostanie taki, dopóki to ustawienie nastroju nie zostanie zdezaktywowane. Installation Zobacz Instalacja na stronie 30. 550-13040 A. Wyświetlacz B. Przycisk nawigacji (góra) C. Aktywacja D. Przycisk nawigacji (dół) E. Mostek Ustawienia nastroju mogą być również aktywowane za pomocą czujników zintegrowanych z instalacją Niko Home Control. Użytkownik może wybrać tę opcję podczas programowania instalacji.

6. Przyciski z wyświetlaczem

• kolorowy wyświetlacz z podświetlaniem

• potencjał spoczynkowy: 26 VdC (SELV, niskonapięciowe)

• temperatura otoczenia: 0 - 50°C

• wymiary wyświetlacza (wys. x szer. x gł.): 45 x 45 x 32 mm

• głębokość montażu podtynkowego: 20 mm6. Przyciski z wyświetlaczem

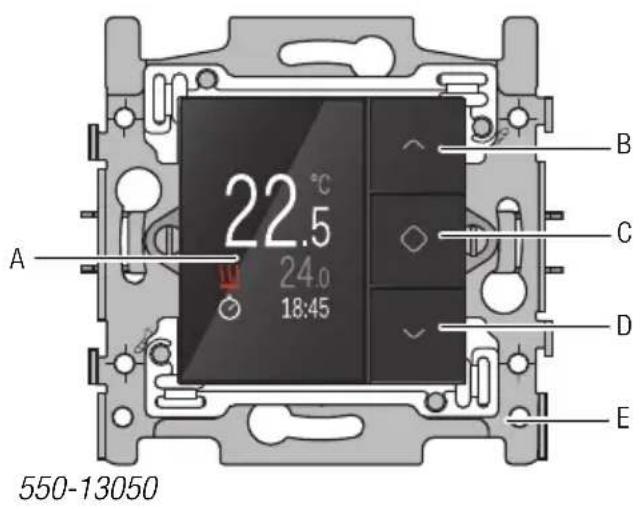

6.2. Termostat Opis Za pomocą funkcji termostatu można wybrać opcje ogrzewania lub chłodzenia dla różnych stref lub pomieszczeń. Termostat działa w połączeniu z modułem ogrzewania lub chłodzenia. Zobacz Moduł ogrzewania lub chłodzenia na stronie 103 Schemat Działanie Każdy termostat można zaprogramować niezależnie. Istnieją trzy programy tygodniowe do wyboru: dwa dla funkcji ogrzewania i jeden dla funkcji chłodzenia. Dodatkowo istnieje pięć stałych ustawień temperatury (DZIEŃ, NOC, ECO, CHŁÓDZ i WYŁĄCZ). Użytkownik może wykorzystywać wstępnie zaprogramowane ustawienia lub wprowadzić własne. Wykonaj następujące kroki, aby wybrać wstępnie zaprogramowane programy tygodniowe lub ustawienia temperatury: 1 Dotknij jednego z przycisków, aby aktywować wyświetlacz. Kiedy wyświetlacz nie jest używany, zostaje ściemniony w celu zmniejszenia zużycia energii. 2 Naciśnij i przytrzymaj przycisk „C” aby wyświetlić menu. Pojawi się następujący ekran: 3 Przejdź do wybranego programu tygodniowego lub ustawienia temperatury i naciśnij przycisk „C”. 550-13050 A. Wyświetlacz B. Wyższe ustawienie lub przycisk nawigacji (góra) C. Potwierdzanie/Menu D. Niższe ustawienie lub przycisk nawigacji (dół) E. Mostek

6. Przyciski z wyświetlaczem

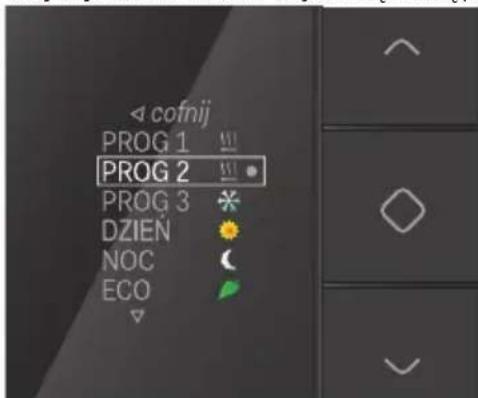

W systemie zaprogramowano wstępnie następujące ustawienia temperatury: W systemie zaprogramowano wstępnie następujące ustawienia temperatury: Użytkownicy mogą modyfikować te ustawienia zgodnie ze swoimi potrzebami. DZIEŃ 21°C NOC 16°C ECO 18°C

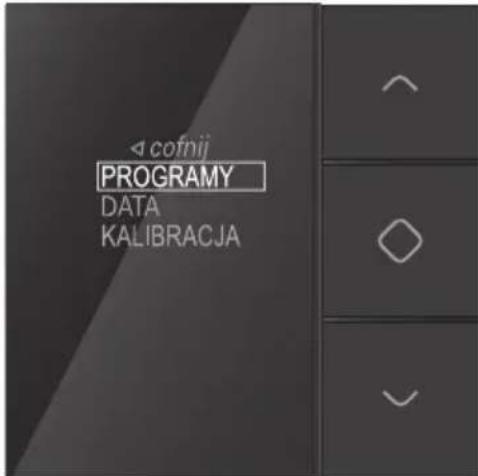

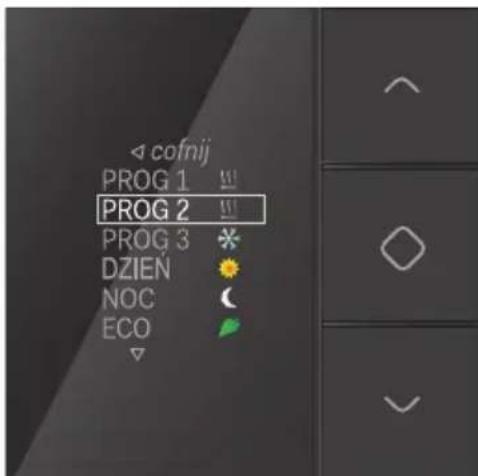

Modyfikacja wstępnie zaprogramowanych ustawień Aby zmodyfikować jedno z wstępnie zaprogramowanych ustawień: 1 Dotknij jednego z przycisków, aby aktywować wyświetlacz. Kiedy wyświetlacz nie jest używany, zostaje ściemniony w celu zmniejszenia zużycia energii. 2 Naciskaj przycisk „C” do czasu pojawienia się następującego ekranu: 3 Upewnij się, że wybrana jest opcja PROGRAMY i naciśnij przycisk „C”. Pojawi się następujący ekran: Teraz możesz wybrać program tygodniowy lub poziom temperatury i zmodyfikować go.36

6. Przyciski z wyświetlaczem

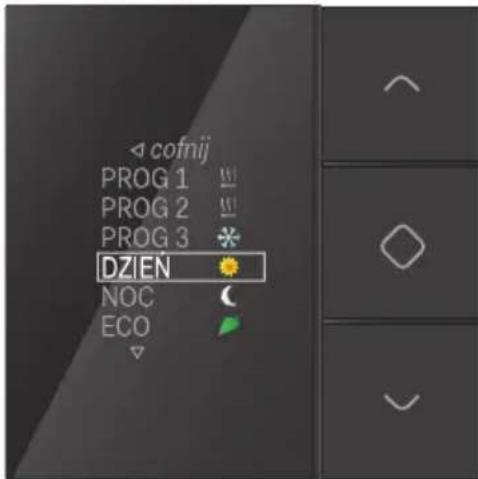

Modyfikacja stałych ustawień temperatury Aby zmodyfikować jedno ze stałych ustawień temperatury: 1 Przejdź do ustawienia temperatury, które chcesz zmienić. 2 Naciśnij przycisk „C”. Pojawi się następujący ekran: 3 Wprowadź wybrane ustawienie temperatury za pomocą przycisków nawigacji. Naciśnij przycisk „C”. Nowe ustawienie temperatury zostało zapamiętane, nastąpi przekierowanie do poprzedniego ekranu.6. Przyciski z wyświetlaczem

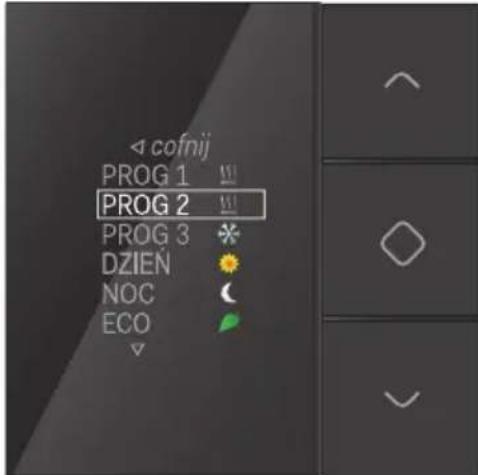

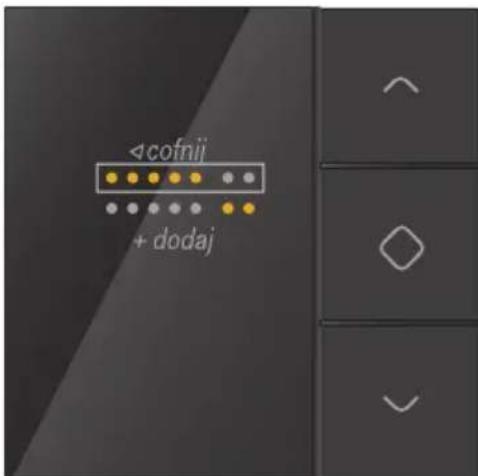

Modyfikacja programów tygodniowych Programy tygodniowe zawierają jeden lub kilka programów dziennych. Można je indywidualnie modyfikować lub dodawać. Aby wybrać program dzienny: 1 Przejdź do programu tygodniowego, który chcesz zmodyfikować. 2 Naciśnij przycisk „C”. Pojawi się następujący ekran: Górny wiersz wyświetlony na ekranie reprezentuje tydzień, a dolny – weekend. 3 Wybierz tydzień lub weekend, jeśli chcesz zmodyfikować istniejący program dzienny. Wybierz opcję dodaj, jeśli chcesz dodać nowy program dzienny.38

6. Przyciski z wyświetlaczem

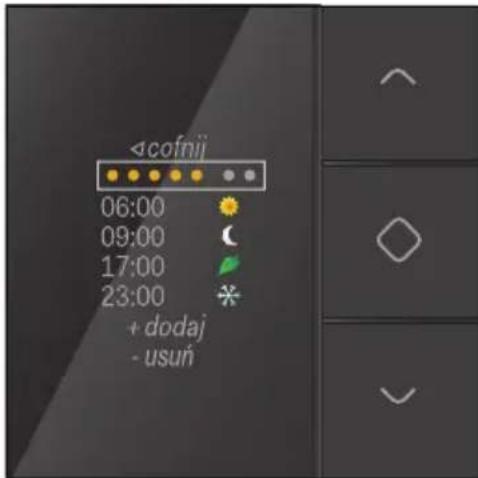

4 Naciśnij przycisk „C”. Pojawi się program dzienny: Teraz można zmodyfikować program dzienny, dodać nowe ustawienia czasu, temperatury lub usunąć istniejące ustawienia.6. Przyciski z wyświetlaczem

Aby zmodyfikować program dzienny: 1 Wybierz tydzień lub weekend i naciśnij przycisk „C”. Pojawi się następujący ekran: 2 Użyj przycisków nawigacji, aby przeglądać dni tygodnia. Naciśnij przycisk „C”, aby aktywować lub dezaktywować wybrane dni. 3 Wybierz opcję cofnij za pomocą przycisków nawigacji i naciśnij przycisk „C”. Pojawi się następujący ekran: 4 Wybierz ustawienie czasu i temperatury, które chcesz zmodyfikować, i naciśnij przycisk „C”. Pojawi się następujący ekran:40

6. Przyciski z wyświetlaczem

5 Wprowadź nowe ustawienie czasu za pomocą przycisków nawigacji. Naciśnij przycisk „C” po zakończeniu procesu. 6 Wybierz nowe ustawienie temperatury i naciśnij przycisk „C”. Pojawi się następujący ekran: Jeśli nie wybierzesz ustawienia temperatury, system automatycznie wybierze WYŁĄCZ. Nowe ustawienie temperatury zostało zapamiętane, nastąpi przekierowanie do poprzedniego ekranu. 7 Naciskaj opcję cofnij aż do powrotu do następującego ekranu: 8 Powtórz kroki od 4 do 7 dla każdego ustawienia czasu i temperatury, które chcesz zmienić lub dodać.6. Przyciski z wyświetlaczem

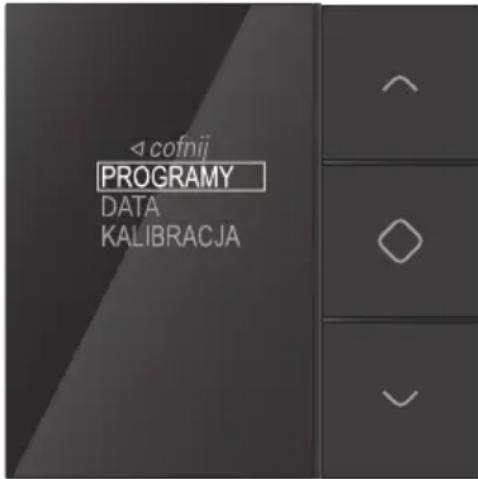

Ustawianie daty i czasu 1 Wybierz DATA na następującym ekranie: 2 Naciśnij przycisk „C”. Teraz możesz zmodyfikować rok, miesiąc, dzień, godzina i minuty. 3 Wybierz ustawienie, które chcesz zmodyfikować i naciśnij przycisk „C”. 4 Użyj przycisków nawigacji, aby wprowadzić nowe ustawienie, i naciśnij przycisk „C”. 5 Wybierz opcję cofnij za pomocą przycisków nawigacji i naciśnij przycisk „C”.

• Ustawienia daty i czasu, które zostały zmienione poprzez termostat, są stosowane w całej instalacji Niko Home Control.

• Datę i czas można także modyfikować za pomocą narzędzi do programowania lub oprogramowania użytkownika.42

6. Przyciski z wyświetlaczem

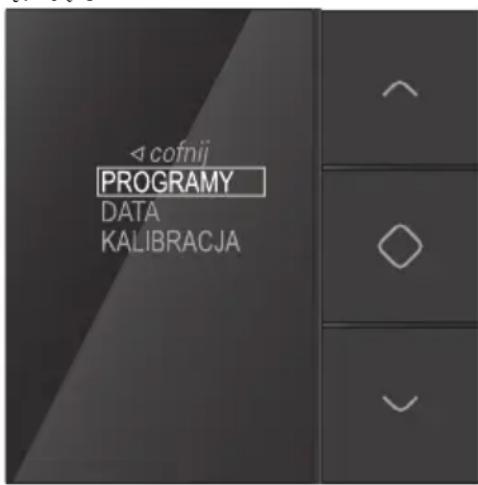

Kalibrowanie termostatu zegarowego Jeśli temperatura na termostatcie różni się od rzeczywistej temperatury, termostat wymaga kalibracji. 1 Zmierz temperaturę na środku pomieszczenia za pomocą termometru. 2 Wybierz opcję KALIBRACJA na następującym ekranie: 3 Naciśnij przycisk „C”. 4 Za pomocą przycisków nawigacji ustaw na wyświetlaczu wartość temperatury zmierzonej na środku pomieszczenia. Naciśnij przycisk „C”. 5 Wybierz opcję cofnij za pomocą przycisków nawigacji i naciśnij przycisk „C”.

• Termostat należy kalibrować po upływie co najmniej dwóch godzin od chwili włączenia instalacji; aby mieć pewność, że wyświetlana temperatura zdążyła się ustabilizować.

• Nie należy kalibrować termostatu w ekstremalnych warunkach temperaturowych. Możesz zwiększyć lub zmniejszyć temperaturę na wyświetlaczu o sześć stopni.6. Przyciski z wyświetlaczem

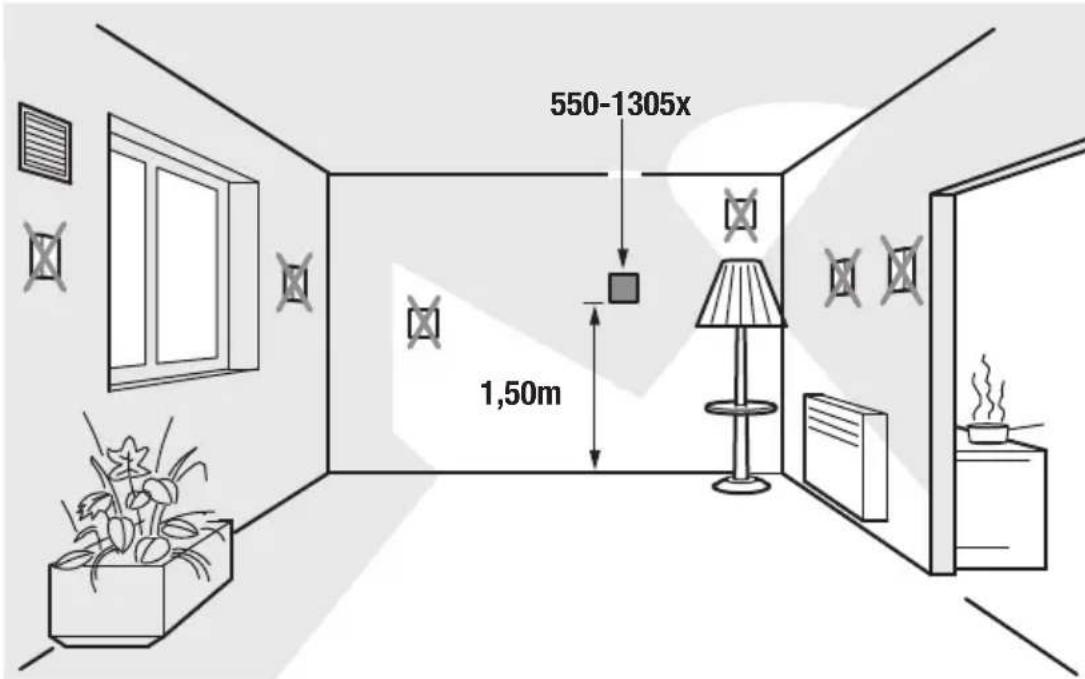

Instalacja Termostat można zamontować w dowolnym pomieszczeniu wyposażonym w system ogrzewania podłogowego, kaloryfer, urządzenie grzejne bądź urządzenie chłodzące. Steruje on ogrzewaniem lub chłodzeniem pomieszczenia, w którym jest zamontowany. Termostat działa prawidłowo tylko wtedy, jeśli możliwy jest dokładny pomiar temperatury w pomieszczeniu. Postaraj się wyeliminować jak najwięcej czynników, które mogą utrudnić precyzyjne sterowanie temperaturą w pomieszczeniu przez termostat. Zobacz Instalacja na stronie 30. NIE montuj termostatu:

• w miejscu bezpośredniego działania promieni słonecznych.

• na ścianie zewnętrznej.

• w bezpośrednim sąsiedztwie urządzeń grzejnych (podgrzewacza, grzejnika itp.) lub urządzeń elektrycznych, które mogą wydzielać ciepło (telewizor, komputer itp.).

• za zasłoną. Należy wyeliminować obieg powietrza za termostatem. W razie potrzeby wypełnij pianką poliuretanową ewentualne szczeliny w podtynkowej puszce montażowej lub kanale kablowym. 1,50m 550-1305x44

6. Przyciski z wyświetlaczem

• kolorowy wyświetlacz z podświetlaniem

• potencjał spoczynkowy: 26 Vdc (SELV, niskonapięciowe)

• temperatura otoczenia: 5 - 40°C

• wymiary wyświetlacza (wys. x szer. x gł.): 45 x 45 x 32 mm

• głębokość montażu podtynkowego: 20 mm

• programy dzienne/tygodniowe

• 5 ustawień temperatury: dzień, noc, eco, wyłącz. (zabezpieczenie przed mrozem) i chłodz

• dokładność określania temperatury: 0.5°C

• zgodność z normami IEC60730-2-9, EN 50491-5-2, EN 50491-2 i EN 50090-2-3

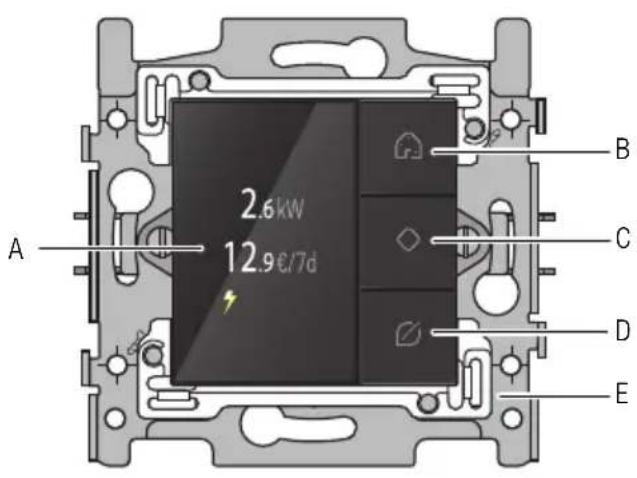

• stopień ochrony: IP20 6.3. Wyświetlacz Eko Wyświetlacz Eko umożliwia użytkownikom monitorowanie zużycia energii i wody, a także ilości energii generowanej w ich domach (jeśli ma to miejsce). Można go również używać do włączania funkcji Eko lub funkcji symulacji obecności. Schemat 550-13080 A. Wyświetlacz B. Przycisk symulacji obecności C. Potwierdzanie/Menu/Cykl poprzez ekrany D. Przycisk Eko E. Mostek

E6. Przyciski z wyświetlaczem

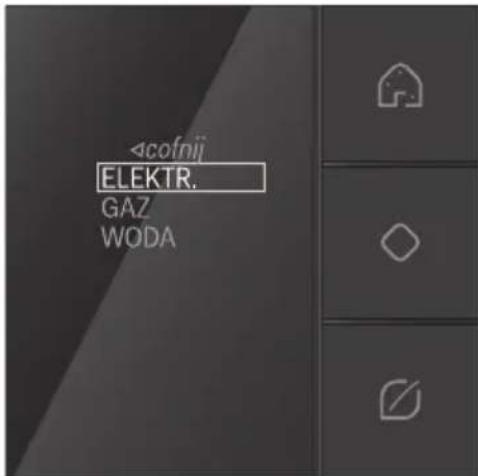

Działanie Szczegółowe dane zużycia Wyświetlacz Eko pokazuje informacje o zużyciu energii elektrycznej, gazu i wody oraz produkcji energii w domu. Zobacz Moduły pomiaru energii elektrycznej na stronie 58. Rodzaj wyświetlanych informacji zależy od typów zainstalowanych modułów pomiarowych. Moduł pomiaru energii elektrycznej mierzy zużycie energii elektrycznej lub ilość wyprodukowanej energii. Licznik impulsów wskazuje zużycie energii elektrycznej, gazu i wody. Bieżące zużycie energii jest wyrażone w watach (W) lub kilowatach (kW), a zużycie gazu mł. Suma zużytej energii na ten tydzień wyrażona w EUR lub GBP jest wyświetlana poniżej. Aby wyświetlić stawki: 1 Dotknij jednego z przycisków, aby aktywować wyświetlacz. Kiedy wyświetlacz nie jest używany, zostaje ściemniony w celu zmniejszenia zużycia energii. 2 Naciśnij i przytrzymaj przycisk „C” aby wyświetlić menu. Pojawi się następujący ekran: 3 Naciśnij przycisk „C” aby wybrać TARYFY. Pojawi się następujący ekran: 4 Wybierz ELEKTR., GAZ lub WODA i naciśnij przycisk „C”. Pojawi się wybrana stawka. Można ją zmodyfikować na tym etapie. 5 Wybierz opcję cofnij za pomocą przycisków nawigacji i naciśnij przycisk „C”.46

6. Przyciski z wyświetlaczem

Funkcja Eko Funkcja Eko ma zastosowanie do całego oświetlenia oraz wszystkich podłączonych obwodów, które użytkownik chce wyłączyć, wychodząc z domu. Podczas programowania instalacji użytkownik może określić, które wyjścia powinny być objęte tą funkcją. Aby włączyć funkcję Eko, naciśnij przycisk Eko. Natychmiast zarejestrowana zostaje redukcja zużycia energii. Symulacja obecności Funkcja symulacji obecności umożliwia automatyczne włączanie świateł w określonych porach. Stwarza to wrażenie, że ktoś jest w domu. Podczas programowania instalacji możesz określić, które światła powinny zostać objęte symulacją obecności oraz kiedy powinny się włączać i na jak długo. Aby włączyć funkcję symulacji obecności, należy nacisnąć przycisk symulacji obecności. Instalacja Zobacz Instalacja na stronie 30. Dane techniczne

• kolorowy wyświetlacz z podświetlaniem

• potencjał spoczynkowy: 26 Vdc (SELV, niskonapięciowe)

• temperatura otoczenia: 5 - 45°C

• wymiary wyświetlacza (wys. x szer. x gł.): 45 x 45 x 32 mm

• głębokość montażu podtynkowego: 20 mm

• tygodniowe zużycie energii elektrycznej w EUR lub GBP

• zgodność z normami IEC60730-2-9, EN 50491-5-2, EN 50491-2 i EN 50090-2-3 Wyświetlacz Eko należy montować:

• z dala od miejsca bezpośredniego działania promieni słonecznych.

• blisko drzwi, przez które użytkownik zwykle wychodzi z domu.
