Type de produit	Thermostat analogique électronique
Marque	Niko
Modèle	88001 (sans griffes)
Catégorie	Thermostat
Alimentation	230 V ~, 50 Hz
Contact de sortie	8 A, 250 V ~ (libre de potentiel)
Plage de réglage	+5 °C à +30 °C
Hystérésis	1 °C
Précision	±1 °C
Modes de fonctionnement	Chauffage (réglage usine) ou climatisation (commutable)
Fonctions supplémentaires	Mode éco/nuit (décalage ±3 °C), arrêt (OFF), limitation de plage de température
Indication de fonctionnement	Commutateur lumineux (LED) indique l'enclenchement
Profondeur d'encastrement minimale	40 mm
Hauteur de montage recommandée	1,50 m du sol
Capacité des bornes	2 x 1,5 mm² ou 1 x 2,5 mm²
Classe de protection	II (double isolation)
Indice de protection	IP21 (usage intérieur, pas de condensation)
Température ambiante de fonctionnement	0 °C à +50 °C
Température de stockage	-20 °C à +60 °C
Entretien	Dépoussiérer les ouies de refroidissement, vérifier le serrage des bornes
Pièces détachées disponibles	Plaque frontale et plaque de recouvrement en différentes finitions et couleurs Niko
Installation	Par un installateur agréé, respect des normes en vigueur
Garantie	2 ans à partir de la date de livraison

FOIRE AUX QUESTIONS - 88001 Niko

Comment installer le thermostat Niko 88001 ?

Installez le thermostat à environ 1,50 m du sol, sur un mur intérieur, à l'abri du rayonnement solaire direct et des sources de chaleur (lampes, TV, etc.). Raccordez-le selon le schéma fourni : 230 V~ sur les bornes L et N, la charge sur les bornes 1 et 2. Le mode (chauffage ou climatisation) doit être sélectionné manuellement.

Comment passer du mode chauffage au mode climatisation ?

Pour basculer en mode climatisation : placez le commutateur sur OFF (Ⓧ), tournez le bouton vers le minimum (+5 °C), puis placez le commutateur sur mode éco (2), tournez le bouton vers le maximum (+30 °C), placez le commutateur sur ON (⚙), tournez le bouton vers le minimum (+5 °C), enfin placez le commutateur sur OFF (Ⓧ). Le voyant clignote 3 fois pour confirmer. Si plus de 15 s s'écoulent entre les étapes, recommencez.

Que signifie le mode éco (position 2) sur le commutateur ?

Le mode éco (ou réglage nuit) décale la température réglée de ±3 °C : en chauffage, la température est abaissée de 3 °C ; en climatisation, elle est relevée de 3 °C. Cela permet de réduire la consommation pendant les périodes d'absence ou la nuit.

Comment limiter la plage de température réglable ?

Retirez le bouton de réglage, faites glisser l'ergot de limitation (C) vers le haut pour libérer les molettes. Réglez la température minimale avec la molette bleue (A) et la maximale avec la molette rouge (B). Replacez l'ergot et le bouton en alignant le repère entre les points A et B. Exemple : réglez A à 15 °C et B à 25 °C.

Pourquoi la LED du commutateur ne s'allume-t-elle pas ?

Vérifiez d'abord que le thermostat est sous tension (230 V~) et que le commutateur n'est pas en position OFF. En mode chauffage, la LED s'allume si la température ambiante est inférieure à la température réglée. En mode climatisation, la LED s'allume si la température ambiante est supérieure à la température réglée. Si elle ne s'allume toujours pas, le thermostat est peut-être défectueux.

Quelle est la précision du thermostat ?

Le thermostat a une précision de ±1 °C et un hystérésis de 1 °C. Cela signifie que la température ambiante peut varier de ±1 °C autour de la valeur réglée avant que le contact ne s'enclenche ou se déclenche.

Comment entretenir le thermostat ?

Avant tout nettoyage, coupez l'alimentation réseau. Dépoussiérez régulièrement les ouies de refroidissement. Vérifiez périodiquement le serrage des bornes de raccordement et assurez-vous que la ventilation est suffisante. Utilisez un chiffon doux et sec ; ne pas utiliser de produits agressifs.

Quelles sont les conditions de garantie ?

La garantie est de 2 ans à compter de la date de livraison (facture faisant foi). Tout défaut de conformité doit être signalé par écrit à Niko dans les 2 mois suivant la constatation. Niko peut alors réparer ou remplacer gratuitement le produit. La garantie ne couvre pas les défauts dus à une installation ou utilisation incorrecte.

Puis-je utiliser ce thermostat avec une climatisation réversible ?

Oui, le thermostat Niko 88001 peut commander aussi bien un chauffage qu'une climatisation. Il faut cependant sélectionner manuellement le mode (chauffage ou climatisation) via la procédure décrite dans la notice. Le contact de sortie est libre de potentiel et supporte jusqu'à 8 A en 250 V~.

Que faire si le thermostat ne répond plus ?

Vérifiez d'abord l'alimentation (disjoncteur, fusible). Assurez-vous que la température ambiante est dans la plage de fonctionnement (0-50 °C). Si le problème persiste, contactez le support Niko : Belgique [phone], France [phone], ou par email [e-mail]. Vous pouvez aussi retourner l'appareil à un grossiste agréé avec une description détaillée du défaut.

MODE D'EMPLOI 88001 Niko

Lisez entièrement le mode d'emploi avant toute installation et mise en service.

1. DESCRIPTION

Le thermostat analogique électronique (XXX-8800X) est destiné à être encastré dans un mur ou une paroi. Ce thermostat permet de régler la température de +5°C à +30°C. Vous pouvez régler une température min. et max., de sorte que la température ne puisse se situer qu'entre +15°C et +25°C p.ex. La plaque frontale et la plaque de recouvrement sont disponibles dans toutes les finitions et couleurs Niko.

XXX-88000: thermostat à griffes

XXX-88001: thermostat sans griffes

Attention: uniquement destiné à un montage à l'intérieur!

2. MONTAGE

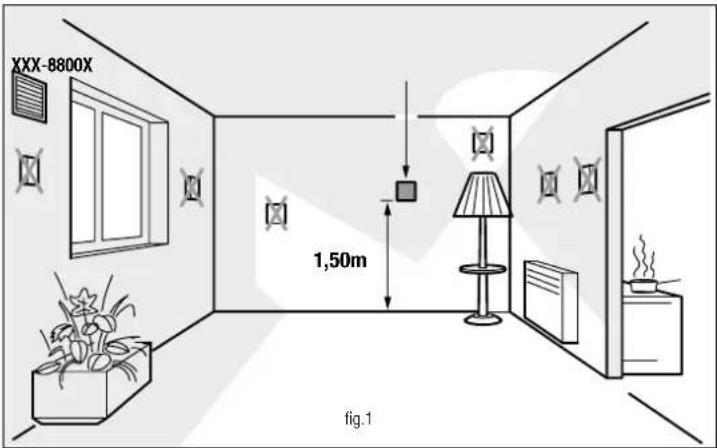

Installez le thermostat à ±1,5m du sol, sur un mur intérieur, à l'abri du rayonnement solaire direct et de toute perturbation thermique tels qu'une lampe, un téléviseur, un tuyau de chauffage, courant d'air (fig.1).

XXX-8800X 1,50m fig. 1

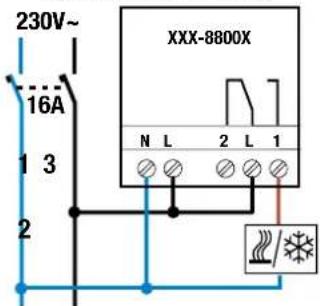

Schéma de raccordement:

Connectez le chauffage ou la climatisation comme suit: doit être sélectionné manuellement.

Le mode de fonctionnement (chauffage ou climatisation)

230V~ 16A 1 3 2 XXX-8800X N L 2 L 1

fig.2 fig.3

1. Valeur réglée: le trait indique la température souhaitée (Dans la fig.3 p.ex, le thermosat est réglé à 15°C).

2. Commutateur à 3 positions pour choisir la fonction:

3. OFF / stand-by —> ⚙. Le thermostat est déclenché et ne sera plus réenclenché.

4. mode éco / réglage nuit —> 2: + / - 3°C par rapport à la valeur réglée ('-' en mode chauffage; '+-' en mode climatisation).
   Le thermostat enclenche (le commutateur devient lumineux) si la température dans la pièce:

5. est inférieure à 12°C en mode chauffage.

6. est supérieure à 18°C en mode climatisation.
7. ON / réglage jour → ⚙: Le commutateur devient lumineux lorsque le chauffage/la climatisation est en fonction.
   Le thermostat enclenche si la température dans la pièce:
8. est inférieure à 15°C dans le mode chauffage.

9. est supérieure à 15°C dans le mode climatisation.

10. Bouton de réglage pour sélectionner la température souhaitée.

Le thermostat est réglé d'origine en mode chauffage. Pour passer au mode climatisation, procéder comme suit:

1. Placer le commutateur sur Ⓧ et tourner le bouton de réglage vers la température min. (+5°C).
2. Placer le commutateur sur
3. Tourner le bouton de réglage vers la température max. (+30°).
4. Placer le commutateur sur
5. Tourner le bouton de réglage vers la température min. (+5°).
6. Placer le commutateur sur

Le commutateur clignote 3 fois pour confirmer le changement de mode. Si plus de 15s s'écoulent entre les différentes étapes, vous devez recommencer la procédure à l'étape 1.

Pour modifier le mode de fonctionnement, répéter les étapes 1 à 6.

Vérification:

Mode de chauffage: si la température ambiante est inférieure à la température réglée, la LED du commutateur s'allume.

Mode climatisation: si la température ambiante est supérieure à la température réglée, la LED du commutateur s'allume.

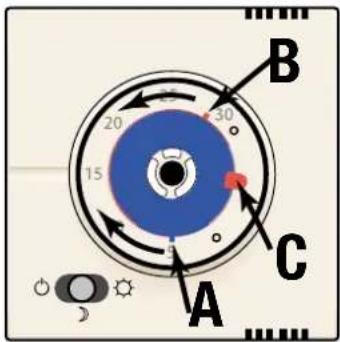

Limitation de la plage de température:

Exemple: régler une plage de température de 15°C à 25°C;

• Enlever d'abord le bouton de réglage (3). Utiliser éventuellement un tournevis fin.
• Faire glisser ensuite l'ergot de limitation (C) en haut, de sorte que les molettes soient libres.
• Régler la température min. par la molette bleue (A), p.ex. 15°C. Les traits indiquent les degrés.
• Régler la température max. par la molette rouge (B), p.ex. 25°C. Les traits indiquent les degrés.
• Replacer l'ergot (C)
• Replacer le bouton de réglage (3)*. Vérifier si la plage de réglage est réglée correctement.

* Attention: quand vous replacez le bouton de réglage, le point de réglage doit se trouver en bas du bouton à gauche entre les points A et B.

A B C 15 20 30

4. ENTRETIEN

• Couper l'alimentation réseau avant de nettoyer le produit.
• Vérifier régulièrement le resserrement des bornes de raccordement et s'il y a assez de ventilation.
• Dépoussiérer régulièrement les ouies de refroidissement pour garantir une dissipation optimale.

5. CARACTERISTIQUES TECHNIQUES

• Tension d'alimentation nominale: 230V-, 50Hz
• Contact de sortie: 8A, 250V-- (libre de potentiel)
• Profondeur min. boîte d'encastrement: 40mm
• Hauteur de montage recommandée: 1,50m
• 5 bornes de raccordement, capacité max. par borne: ...2 x 1,5mm² ou 1 x 2,5mm²
• Température ambiante (taj): - stockage et transport:....de -20 à 60°C

- en marche: ...... de 0 à 50°C

• Plage de réglage:.....de 5 à 30°C
• Hystérésis: 1°C
• Précision: +/-1°C
• Classe de protection II
• Pour utilisation dans un environnement dont le degré hygrométrique de l'air ne prête pas à la condensation (IP21).

6. PRESCRIPTIONS LEGALES

• L'installation doit être effectuée par un installateur agréé et dans le respect des prescriptions en vigueur.
• Ce mode d'emploi doit être remis à l'utilisateur. Il doit être joint au dossier de l'installation électrique et être remis à d'éventuels autres propriétaires. Des exemplaires supplémentaires peuvent être obtenus sur le site web ou auprès du service 'support Niko'.

• Il y a lieu de tenir compte des points suivants avant l'installation (liste non limitative):

• les lois, normes et réglementations en vigueur;

• l'état de la technique au moment de l'installation;
• ce mode d'emploi qui doit être lu dans le cadre de toute installation spécifique;
• les règles de l'art.

- En cas de doute, vous pouvez appeler le service 'support Niko' ou vous adresser à un organisme de contrôle reconnu.

Support Belgique:
[phone]
site web: http://www.niko.be
e-mail: [e-mail]

Support France:
[phone]
site web: http://www.niko.fr
e-mail: [e-mail]

En cas de défaut de votre appareil, vous pouvez le retourner à un grossiste Niko agréé, accompagné d'une description détaillée de votre plainte (manière d'utilisation, divergence constatée...).

7. CONDITIONS DE GARANTIE

- Délai de garantie: 2 ans à partir de la date de livraison. La date de la facture d'achat par le consommateur fait office de date de livraison. Sans facture disponible, la date de fabrication est seule valable.

• Le consommateur est tenu de prévenir Niko par écrit de tout manquement à la concordance des produits dans un délai max. de 2 mois après constatation.
• Au cas ou pareil manquement serait constaté, le consommateur a droit à une réparation gratuite ou à un remplacement gratuit selon l'avis de Niko.
• Niko ne peut être tenu pour responsable pour un défaut ou des dégâts suite à une installation fautive, à une utilisation contraire ou inadaptée ou à une transformation du produit.
• Les dispositions contraignantes des législations nationales ayant trait à la vente de biens de consommation et la protection des consommateurs des différents pays où Niko procède à la vente directe ou par entreprises interposées, filiales, distributeurs, agents ou représentants fixes, prévalent sur les dispositions susmentionnées.
