STG30L - Système hifi TECHNICS - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Détails
Type de Système	Système Hi-Fi
Puissance de Sortie	20 W par canal
Réponse en Fréquence	20 Hz - 20 kHz
Connectivité	Entrées RCA, AUX, USB
Dimensions	430 mm x 320 mm x 120 mm
Poids	5 kg
Utilisation	Idéal pour écouter de la musique à domicile, compatible avec divers appareils audio.
Maintenance	Nettoyer régulièrement les grilles et les connexions, vérifier les câbles.
Sécurité	Éviter l'exposition à l'humidité, ne pas bloquer les ventilations.
Informations Générales	Vérifier la compatibilité des appareils avant l'achat, garantie de 2 ans.

FOIRE AUX QUESTIONS - STG30L TECHNICS

Comment puis-je connecter mon TECHNICS STG30L à un téléviseur ?

Utilisez un câble audio RCA pour connecter la sortie audio du téléviseur aux entrées audio du TECHNICS STG30L. Assurez-vous de sélectionner l'entrée correcte sur le système Hi-Fi.

Le son de mon TECHNICS STG30L est distordu. Que faire ?

Vérifiez le niveau de volume et assurez-vous qu'il n'est pas trop élevé. Vérifiez également les connexions des câbles et assurez-vous qu'ils sont bien branchés. Si le problème persiste, essayez de réinitialiser le système.

Mon TECHNICS STG30L ne s'allume pas. Quelles peuvent être les causes ?

Vérifiez si le système est bien branché à une prise électrique fonctionnelle. Assurez-vous que le câble d'alimentation est en bon état. Si tout semble correct, il se peut que le fusible interne soit grillé et nécessite un remplacement.

Comment régler les basses et les aigus sur le TECHNICS STG30L ?

Utilisez les commandes de réglage des graves et des aigus situées sur le panneau avant du système pour ajuster le son selon vos préférences.

Puis-je utiliser mon TECHNICS STG30L avec un smartphone ?

Oui, vous pouvez connecter votre smartphone au TECHNICS STG30L via un câble audio 3,5 mm ou via Bluetooth si le modèle le permet. Assurez-vous que le Bluetooth est activé sur votre smartphone.

Le lecteur CD du TECHNICS STG30L ne fonctionne pas. Que devrais-je faire ?

Vérifiez si le CD est correctement inséré et s'il n'est pas rayé. Nettoyez le lecteur avec un nettoyeur de lentilles si nécessaire. Si le problème persiste, le lecteur peut nécessiter une réparation.

Comment puis-je mettre à jour le firmware de mon TECHNICS STG30L ?

Vérifiez le site Web de TECHNICS pour toute mise à jour disponible. Suivez les instructions fournies pour télécharger et installer le firmware sur votre appareil.

Le volume de mon TECHNICS STG30L ne peut pas être ajusté. Que faire ?

Assurez-vous que le système n'est pas en mode 'verrouillage' ou 'protection'. Vérifiez également si la télécommande fonctionne correctement et remplacez les piles si nécessaire.

Comment nettoyer l'extérieur de mon TECHNICS STG30L ?

Utilisez un chiffon doux et sec pour essuyer l'extérieur de l'appareil. Évitez les produits de nettoyage agressifs qui pourraient endommager la finition.

MODE D'EMPLOI STG30L TECHNICS

Amplificateur intégré Mode d'emploi

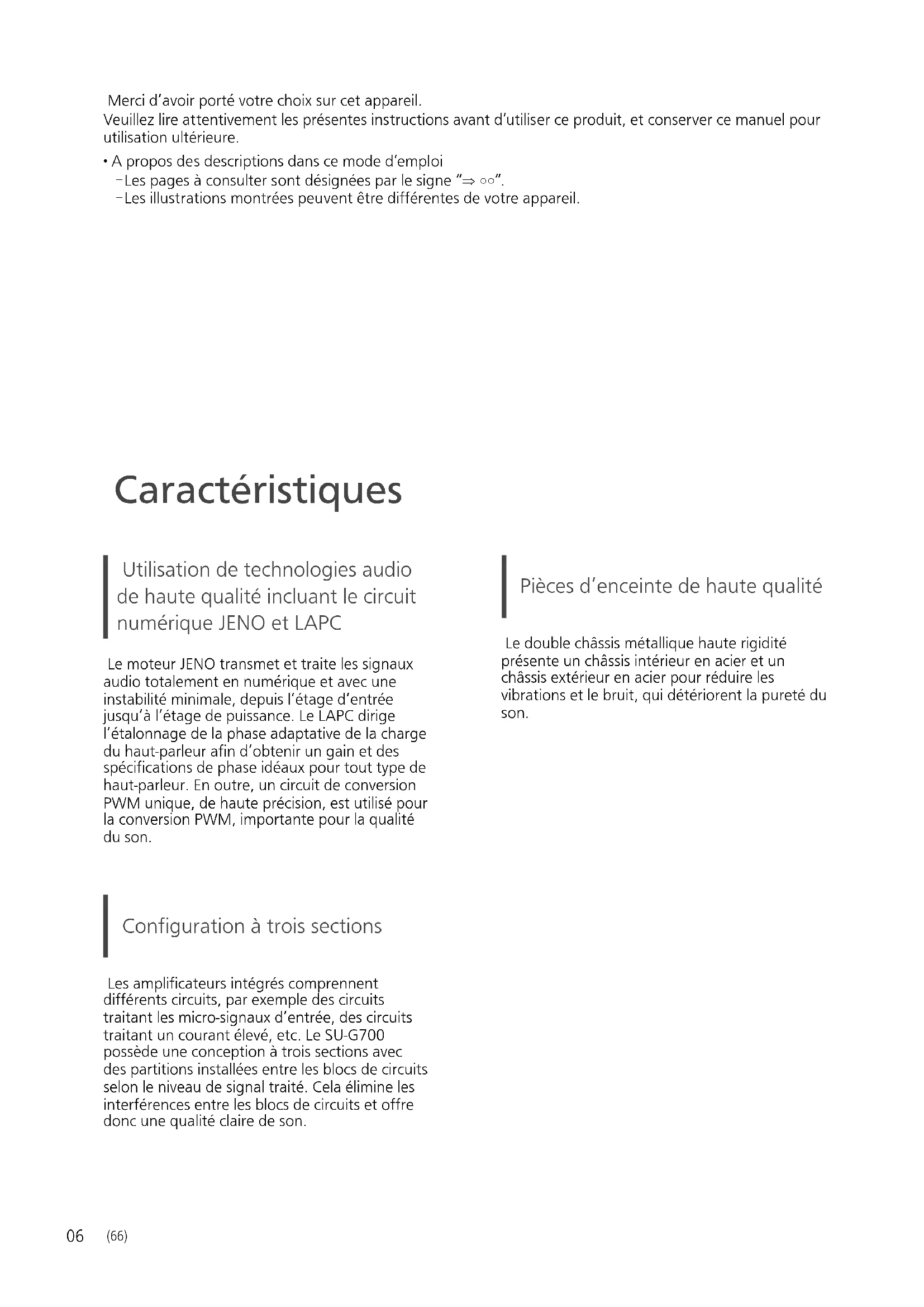

Merci d'avoir porté votrechoix sur cet apparéil.

Veuillez dire attentivement les Presents instructions avant d'utiliser ce produit, et保守 ce manuel pour utilisation ultérieure.

• A propos des descriptions dans ce mode d'emploi

• Les pages à consulter sont désignées par le signe "⇒∞".

• Les illustrations montrées peuvent être différentes de leur apparéil.

Caracteristiques

Utilisation de technologies audio de haute qualité incluant le circuit numérique JENO et LAPC

Le moteur JENO transmet et traite les signaux audio totally en numérique et avec une instabilité minimale, depuis l'étage d'entrée jusqu'à l'étage de puissance. Le LAPC dirige l'étalonnage de la phase adaptative de la charge du haut-parleur afin d'obtenir un gain et des specifications de phase ideaux pour tout type de haut-parleur. En outre, un circuit de conversion PWM unique, de haute précision, est utilisé pour la conversion PWM, importante pour la qualité du son.

Configuration à trois sections

Les amplificateurs intégrés comprennent différents circuits, par exemple des circuits traitant les micro-signaux d'entrée, des circuits traitant un courant élevé, etc. Le SU-G700 possède une conception à trois sections avec des partitions installées entre les blocs de circuits selon le niveau de signal traité. Cela élimine les interférences entre les blocs de circuits et offre donc une qualité claire de son.

Pièces d'enceinte de haute qualité

Le double chassin métallique haute rigidité presente un chassin interieur en acier et un chassin extérieur en acier pour réduire les vibrations et le bruit, qui détiennent la puretéduson.

Table des matieres

Consignes de sécurité 08	Veuillez dire attentivement les "Consignes de sécurité" de ce manuel avant utilisation.
Guide de référence de la commande10	Cet apparéil, Télécommande
Connexions 14	Connexion de l'enceinte, connexion du cable d'alimentation secteur
Commandes 16	Lecture d'appareils connectés
Paramètres 24	Autres réglages, Utilisation de la fonction de correction de sortie (LAPC)
Guide de dépannage 30	Avant de faire appel à l'assistance, lisez la section Dépannage.
Autres 33	Caracteristique, etc.

Accessoires

Cordon d'alimentation secteur (2)	Télécommande (1)	Piles pour la télécommande (2)
Sauf pour la Suisse	N2QAYA000143
K2CM3YY00041
Pour la Suisse
K2CS3YY00033
• Les numérios de produit fournis dans ces instructions d'utilisation sont exacts à partir de février 20 • Sous réserve de modifications. • N'utilise pas de cordon d'alimentation avec d'autres appareils.

Avertissement

Appareil

Pour réduire les risques d'incendie,

d'électrocution ou de dommages au produit,

• N'exposez pas cet apparéil à la pluie, l'humidité, l'égouttement ou l'éclaboussement.

• Ne placez pas d'objets replis d'eau, tels que des vases, sur I'appareil.

• Utiliser exclusivement les accessoires préconisés.

• Ne retirez pas les caches.

-Ne répAREz pas l'appareil vous-même. Confiez l'entretien a un personnel qualifié.

• Ne laïsez pas d'objets métalliques tomber dans cet apparéil.

-Ne pas placer d'objets lourds sur cet apparéil.

Cordon d'alimentation secteur

Pour réduire les risques d'incendie,

d'électrocution ou de dommages au produit,

Assurez-vous que la tension d'alimentation électrique correspond à la tension inscrite sur l'appareil.

• Branchez la prise secteur dans la prise électrique.

-Ne pas tirer, plier ou placer des objets lourds sur le cordon.

-Ne manipulez pas la prise avec les mains mouillées.

-Tenez le corps de la prise secteur en la débranchant.

• N'utilisez pas de prise secteur ni de prise de courant endommagée.

• La fiche secteur est le dispositif de déconnexion.

Installez cet appeareil de sorte que la fiche secteur puisse etre débranchee immediatement de la prise de courant.

Assurez-vous que la broche de terre de la prise secteur est connectee de maniere securise pour eviter tout risque d'electrocution.

-Un appeareil de construction de CLASSE I doit etre raccordé a une prise secteur equipée d'une protection par mise à la terre.

Attention

Appareil

• Ne placez pas de sources de flammes vivest telles que des bougies allumées sur cet apparéil.
• Cet apparéil peut être perturbé par des interférences causées par des téléphones mobiles pendant l'utilisation. En présence de telles interférences, éloignez le téléphone mobile de cet apparéil.
• Cette unité est destinée aux climats tempérés et tropicaux.
• Ne posez,aucun objet sur cet apparéil.Cét apparéil chauffe lorsqu'il est en marche.
• Ne touche pas la surface supérieure de cette unité. Cette unité chauffe lorsqu'elle est en marche.

Emplacement

• Placez cet apparéil sur une surface plane.

Pour réduire les risques d'incendie,

d'électrocution ou de dommages au produit,

• N'installez pas et ne placez pas cet apparéil dans une bibliothèque, un placard ni dansaucun autre espace réduit. Assurez-vous que l' apparéil est bien ventilé.

-Ne bouchez pas les ouvertures d'airation de cet apparéil avec des journaux, nappes, rideaux ou objets similaires.

N'exposez pas cet apparéil directement aux rayons du soleil, à des températures élevées, à une humidité élevé ni à des vibrations excessives.

Assurez-vous que l'emplacement est assez solide pour supporter le poids de cet apparéil ( 34)
- Ne pas soulever ou transporter cet appeareil en le tenant par les boutons. L'unité pourrait sinon chuter et provoquer des blessures ou son dysfonctionnement.

Pile

• Il y a un danger d'explosion si la pile n'est pas correctement remplaee. Remplacez uniquement par le type recommande par le fabricant.

Manipuler de façon Incorrecte les piles peut cause une fuite d'electrolyte ainsi qu'un incendie.

• Retirez la batterie si vous n'avez pas l'intention d'utiliser la télécommande pendant un long moment. Rangez-la dans un endroit frais et nombre.

• Ne chauffez pas et n'exposez pas les piles à une flamme.

• Ne laissez pas la (les) pile(s) dans un vehicule exposé directement aux rayons du soleil pendant un long moment avec fenêtres et portières fermées.
• Ne pas démonter ou court-circuiter les piles.
  -Ne rechargez pas des piles alcalines ou au manganese.

• Ne pas utiliser des piles dont le revêtement a été enlevé.
  -Ne mélangez pas les anciennes piles avec les piles neuves ou différents types de piles.

• Pour jeter les piles, veuillez contacter les autorités locales ou votre revendeur afin de connaître la méthode d'élimination à suivre.

Installation

Eteignez tous les apparèils avant le branchement et lisez le mode d'emploi approprié.

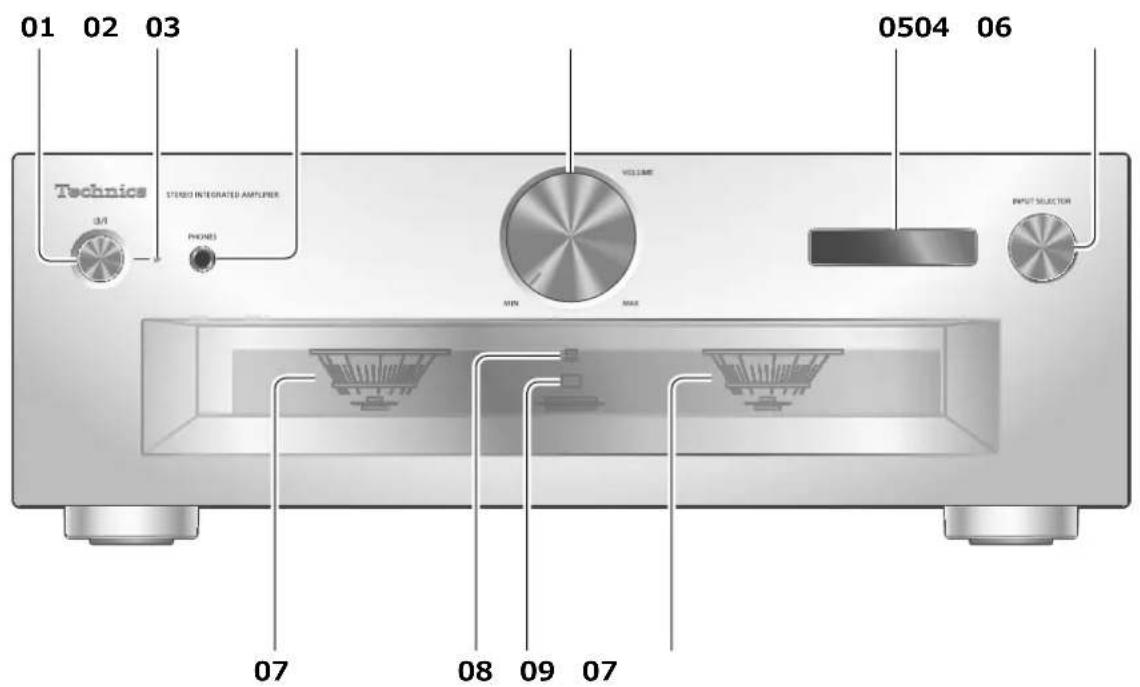

01 Bouton Veille/Marche ()

• Appuyez pour faire passer l'unité de la marche à l'état de veille, ou inversement. Mème en veille, cette unité consomme une petite quantité de courant.

02 Voyant d'alimentation

• Bleu: L'unité est allumée.
• Éteint: L'appareil est en mode de veille.

03 Prise pour casque

Lorsqu'une fiche est branchée, les enceintes et les bornes PRE OUT n'émettent pas de son. ( 22)
- Le son ne sort pas de la prise du casque si "MAIN IN" est sélection comme source d'entrée de cet apparéil. ( 20)
- Une pression acoustique excessive provenant des écouteurs ou d'un casque peut entraîner une perte de l'ouie.
- Une écoute prolongée au volume maximal peut endommager les oreilles de l'utilisateur.

04 Bouton du volume

• -- (min), 1 à 100 (max)
• Pour afficher le volume, réglez "VOLUME Display" sur "On". ( 25)

05 Affichage

Des informations comme la source d'entrée, etc., s'affichent. ( 32)

06 Selecteur d'entrée

• Tourneze ce bouton dans le sens horaire ou antihoraire pour changer la source d'entrée.

07 Compteur de puissance de crete

Pour afficher le niveau de sortie. 100% represente la puissance de sortie ( 34)
- Le compteur de puissance de crête ne fonctionne pas lorsque l'éclairage est étant.

08 Indicateur LAPC ( 26)

09 Capteur du signal de la télécommande

• Distance : Environ dans un rayon de 7 m directement vers l'avant
  Angle: Environ 30^ à gauche et à droite

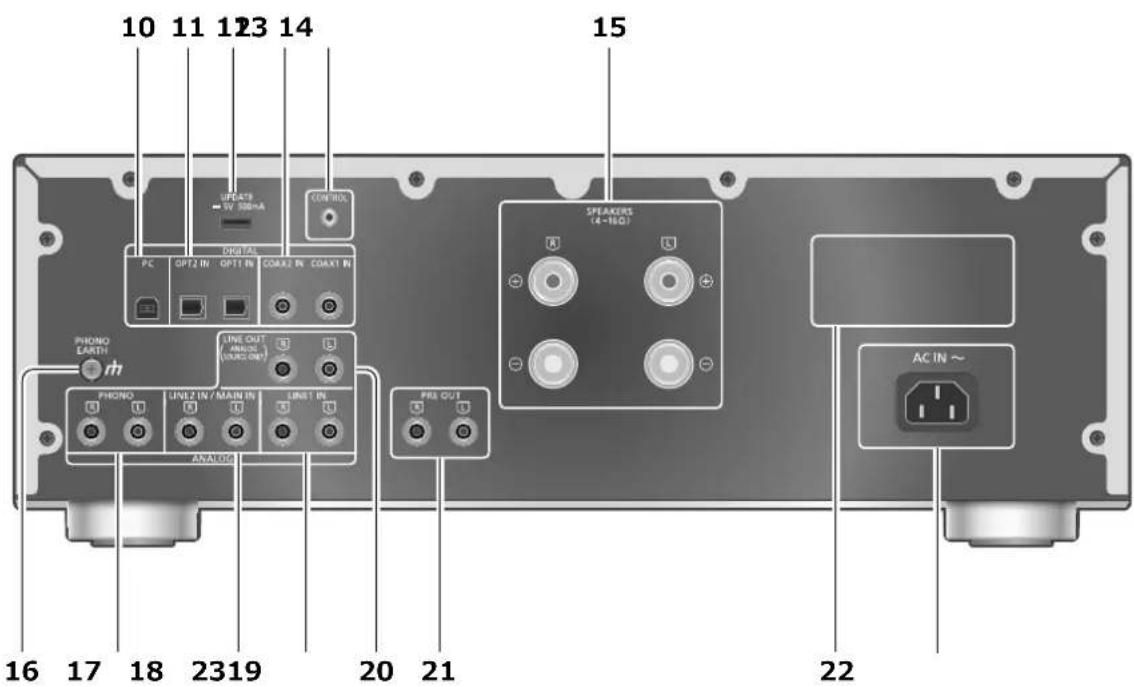

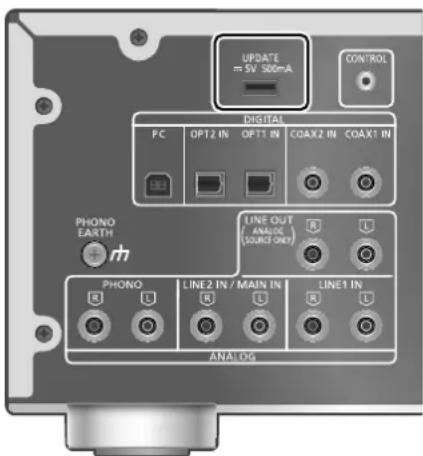

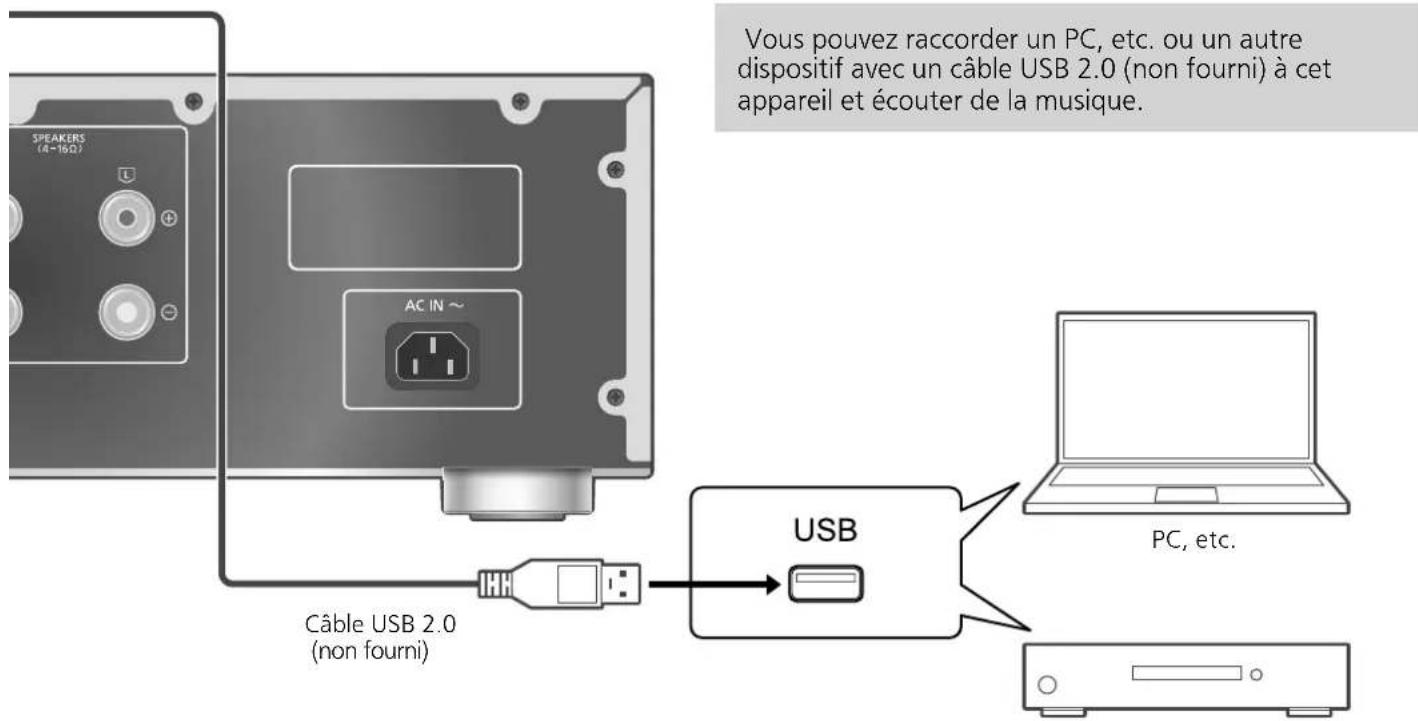

10 Borne USB-B

• Pour raccorder un ordinateur, etc. ( 17)

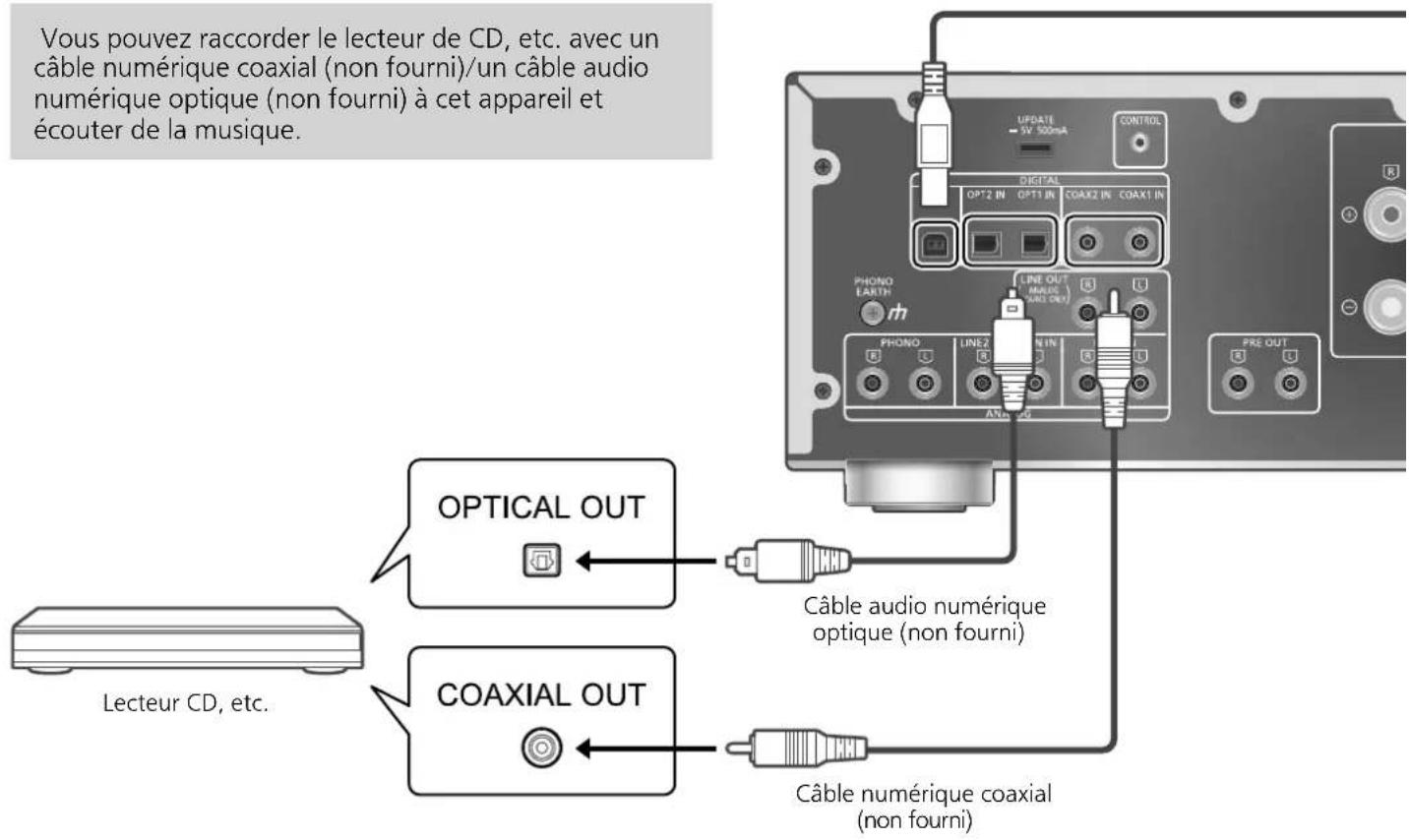

11 Bornes d'entrée optique numérique (OPT1 IN/OPT2 IN) ( 16)

12 Borne UPDATE (USB-A)
(= 5 V c.c. 500 mA) (⇒ 27)

13 Bornes d'entrée numérique coaxiale (COAX1 IN/COAX2 IN) ( 16)

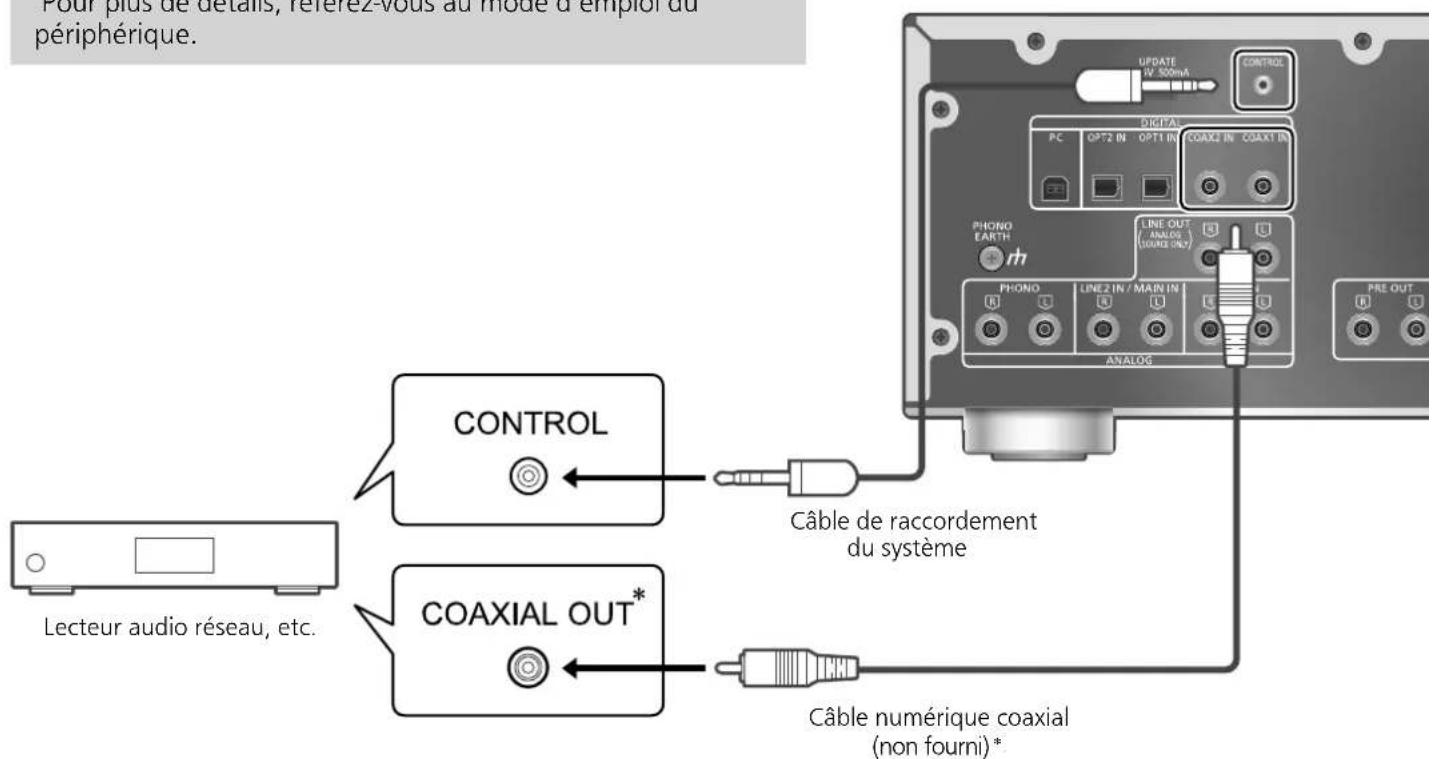

14 Borne du système (CONTROL) ( 28)

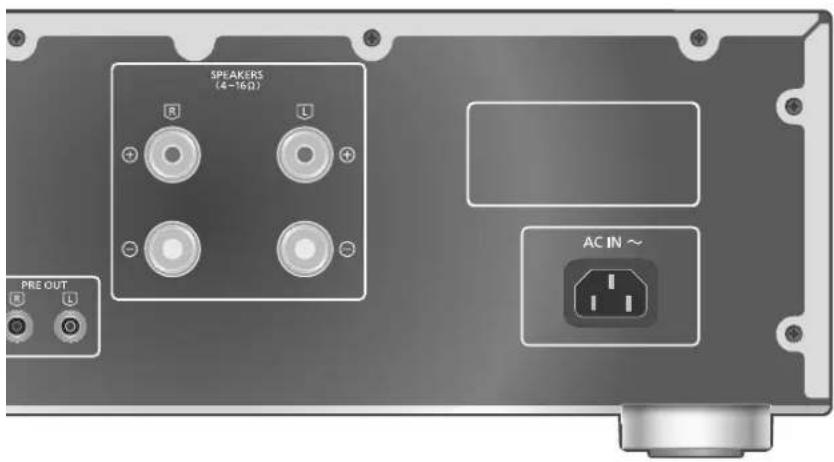

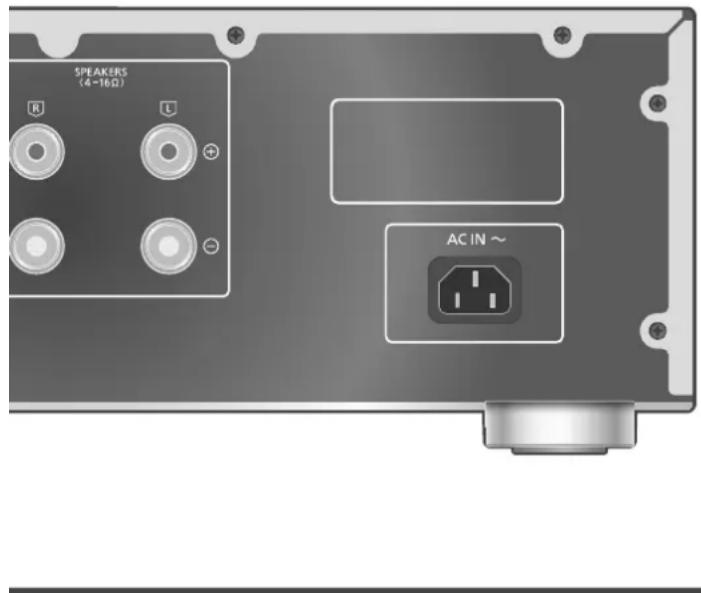

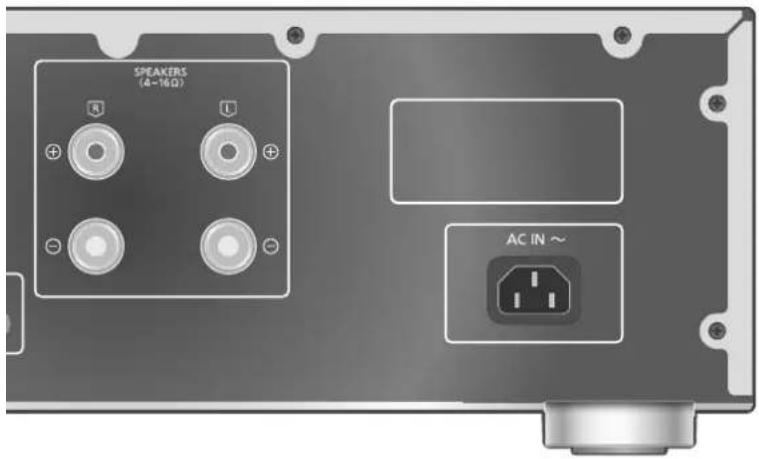

15 Bornes de sortie des enceintes ( 14)

16 Prise PHONO EARTH ( 18)

• Pour le branchement du fil de terre d'une platine.

17 Bornes d'entrée audio analogique (PHONO) ( 18)

• Prise en charge des cartouches MM.

18 Bornes d'entrée audio analogue (LINE2 IN/MAIN IN)

• Ces bornes d'entrée sont combinées à LINE2 IN et à MAIN IN. Pour commuter la fonction selon l'équipement connecté. ( 19, 20)

19 Bornes d'entrée audio analogique (LINE1 IN) ( 19)

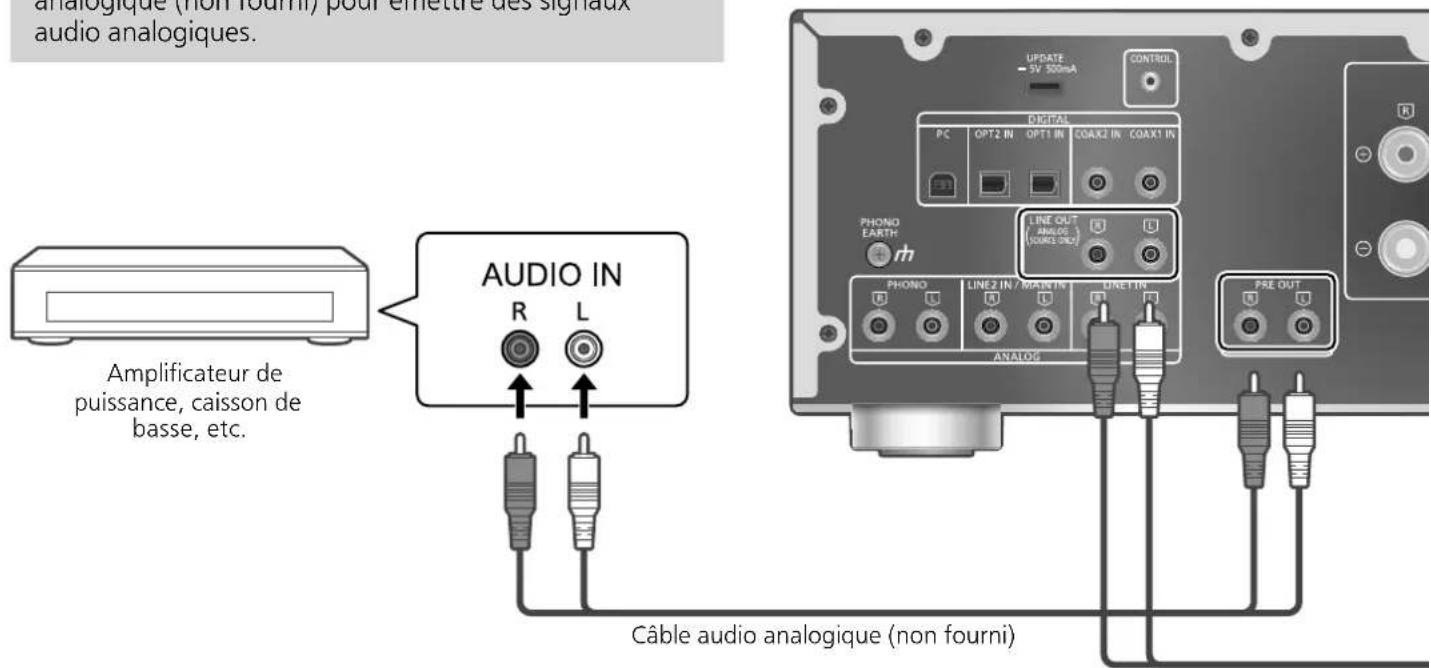

20 Bornes de sortie audio analogique (LINE OUT) ( 23)

21 Bornes de sortie audio analogique (PRE OUT) ( 22)

22 Marquage d'identification du produit Le numero de modele est indiqued.

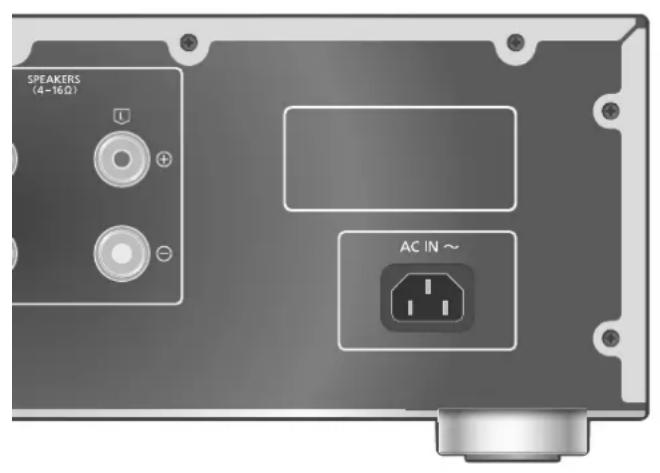

23 Prise AC IN 15

Guide de reférence de la commande

Telekommande

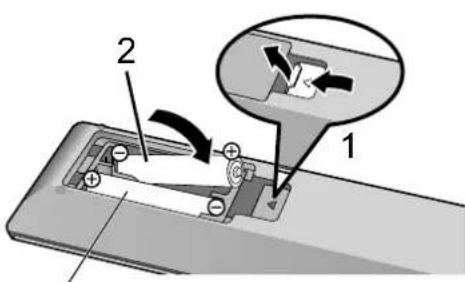

Utiliser la télécommande

R03/LR03, AAA

(Piles alcalines ou au manganése)

Remarque

• Insérez la pile de façon à ce que ses pôles (⊕ et ⊙) correspondent à ceux de la télécommande.
• Pointez-la vers la cellule de réception du signal de commande à distance sur cette unité. ( 10)
• Gardez les piles hors de portée des enfants pour éviter qu'ils les avalent.

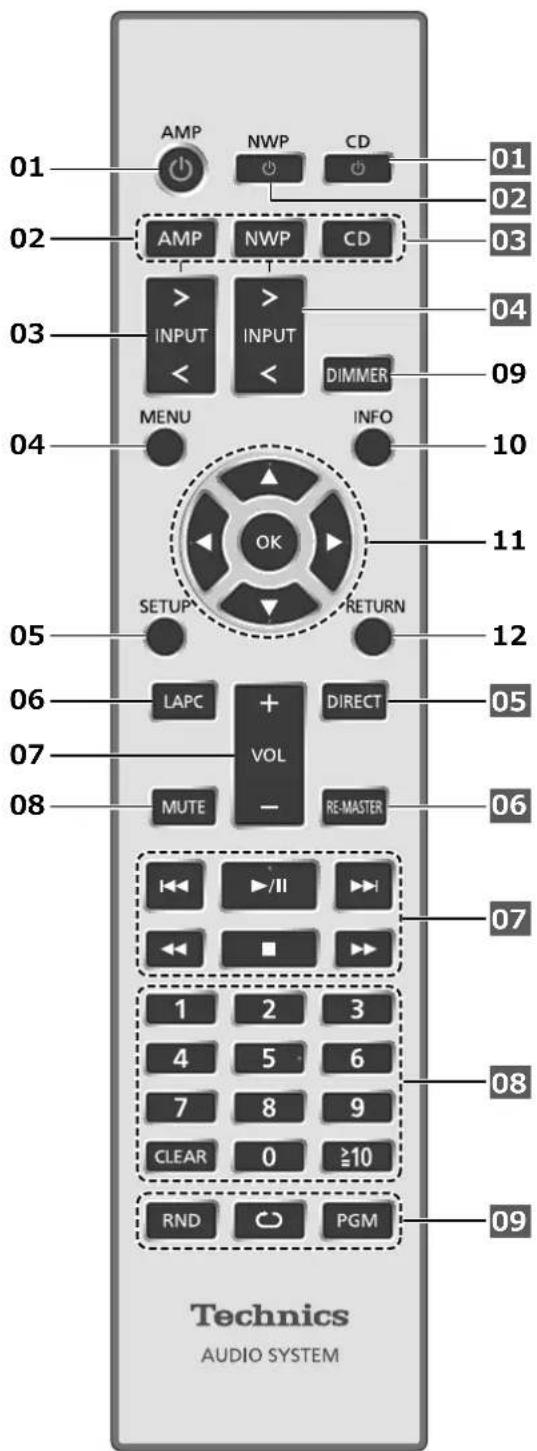

01 [AMP] : Bouton Veille/Marche

• Appuyez pour faire passer l'unité de la marche à l'état de voir, ou inversement. Meme en voirie, cette unité consomme une petite quantité de courant.

02 [AMP]/[NWP]/[CD]: Pour sélectionner le périphérique à utiliser

03 [>INPUT<]: Pour changer la source d'entrée ( 16, 17, 18, 19, 20)

04 [MENU]: Pour acceder au menu ( 18,19,20,21)

05 [SETUP]: Pour acceder au menu de configuration ( 24)^*

06 [LAPC]: Mesure le signal de sortie de l'amplificateur et corrige sa sortie ( 26)

07 [+VOL - ]: Regle le volume -- (min), 1 à 100 (max)

08 [MUTE]: Option muet

• Appuyez de nouveau sur [MUTE] pour annuler. "MUTE" est également annulé lorsque vous reglez le volume avec cet apparéil ou mettez l' apparéil en veille.

09 [DIMMER]: Pour régler la luminosité de l'éclairage du compteur de puissance de crête, de l'écran, etc.

• Lorsque l'écran est étant, il ne s'allume que lorsque vous faites fonctionner cette unité. Avant que l'écran ne s'éteigne à nouveau, "Display Off" est affchépendant quelques secondes.
• Appuyez plusieurs fois pour changer la luminosité.
• Le compteur de puissance de crête ne fonctionne pas lorsque l'éclairage est étant.

10 [INFO]: Pour afficher les informations du contenu*

• Appuyez sur ce bouton pour afficher la fréquence d'échantillonnage et d'autres informations. (Les informations varient en fonction de la source d'entrée).
  11 [ ], [ ], [ ] OK : Sélection/OK
  12 [RETURN]: Pour returner à l'affichage precedent
  : Commencez par appuyer sur [AMP] pour utiliser cette unité. (Lorsque vous appuyez sur [NWP] ou sur [CD], la télécommande peut fonctionner pour d'autres appareils Technics et pas pour cette unité.)

Boutons fonctionnant pour des dispositifs Technics prénant en charge la fonction de contrôle du système

La télécommande de cet apparéil fonctionne également pour les dispositifs Technics prénant en charge la fonction de contrôle du système (lecteur audio réseau, lecteur de disque compact, etc.). Pour plus d'informations sur le fonctionnement des dispositifs, veillez également vous reporter à leurs instructions d'utilisation.

01 [O] Commutateur Veille/Marche pour le lecteur de disque compact

02 [O] Commutateur Veille/Marche pour le lecteur audio réseau
Pour selectionner le periphérique a utiliser
Pour selectionner la source d'entrée du lecteur audio réseau
05 Active/désactive le mode Direct
06 Active/désactive Re-master
07 Touches de contrôle de base de la lecture
08 Touches numériques, etc.
09 Touches de contrôle de base de la lecture

Code de la télécommande

Si un autre équipement répond à la télécommande fournie, changez le code de la télécommande.
- Le mode d'usine par défaut est "Mode 1".

1 Appuyez sur [AMP].
2 Appuyez sur [SETUP].
3 Appuyez sur [A], [V] de façon repétée pour désir "Remote Control" puis appuyez sur [OK].

• Le code actuel de la télécommande de cet apparéil est affché pendant quelques secondes.

4 Lorsque "Set Mode 1/2" est affché, paramétrz le code de la télécommande.

Pour paramétre le "Mode 1":

Maintenez enforcé [OK] et [1] pendant au moins 4 secondes.

Pour paramétre le "Mode 2":

Maintenez enforcé [OK] et [2] pendant au moins 4 secondes.

5 Pointez la télécommande vers cette unité et maintenez enforcé [OK] pendant au moins 4 secondes.

Lorsque le code de la télécommande est change, le nouveau code est indiqued sur l'afficheur pendant quelques secondes.

Lorsque "Remote 1" ou "Remote 2" est affché

Lorsque "Remote 1" ou "Remote 2" est affiché, les codes de télécommande de cette unité et de la télécommande sont différents. Effectuez l'étape 3 ci-dessus.

Connexions

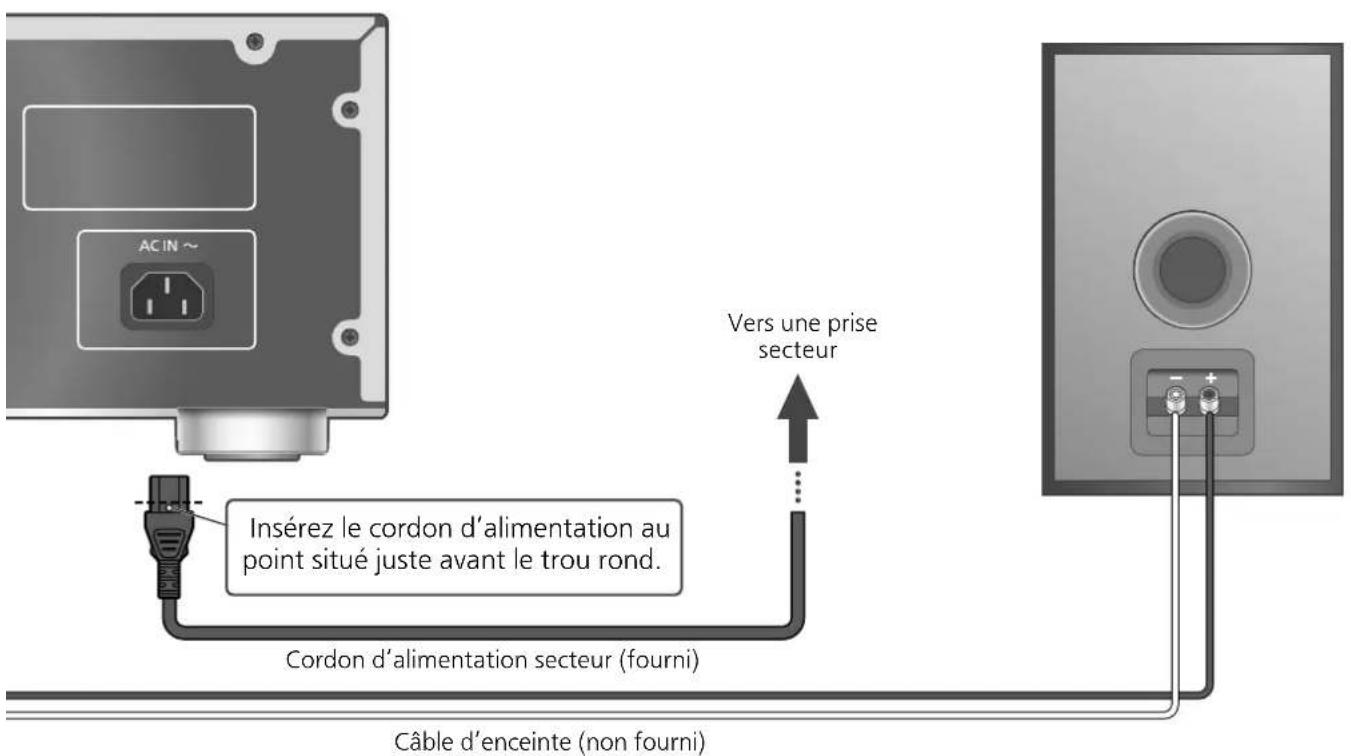

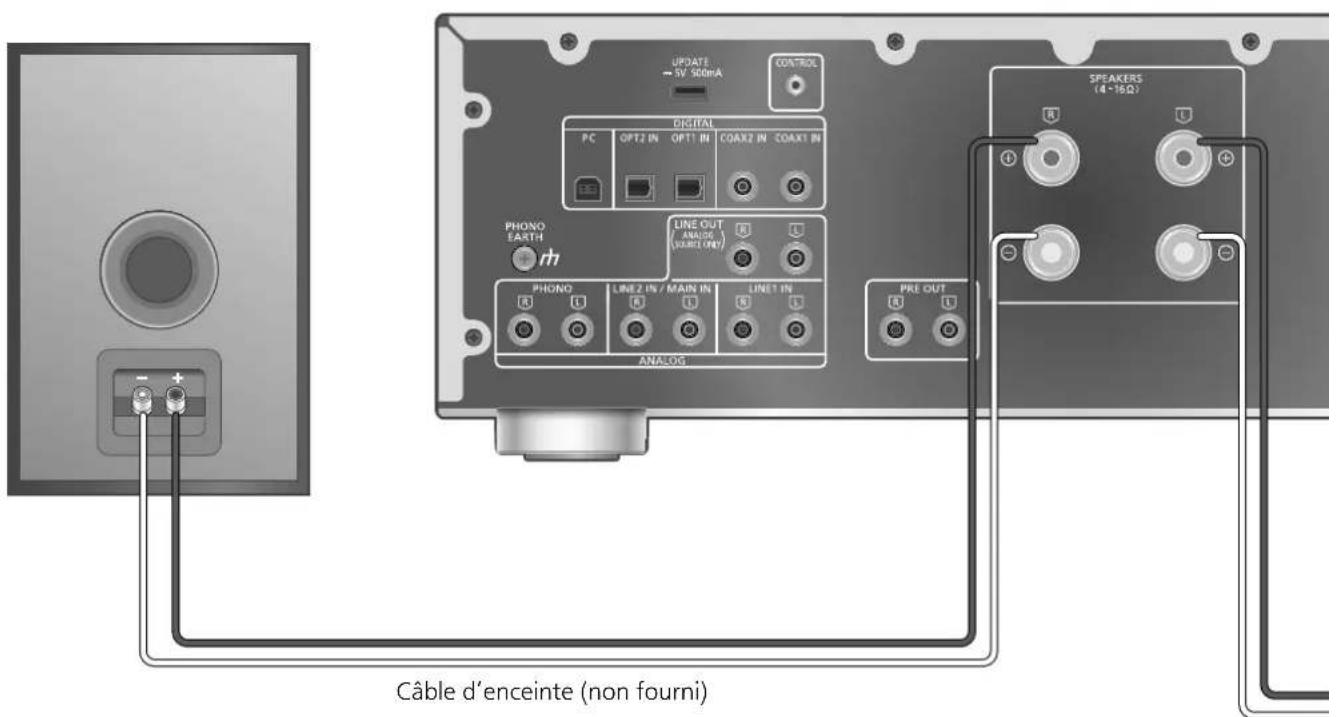

Enceintes/cordon d'alimentation secteur

• N'utilisez que le cordon d'alimentation secteur fourni.
• Ne branchez pas le cordon d'alimentation secteur avant que les autres raccordements soient effectués.
• Insérez les connecteurs des cables à raccarder complètement.
• Ne pliez pas les câbles trop abruptement.
• Afin d'optimiser la sortie audio, vous pouvez évaluer le signal de sortie de l'amplificateur et corriger sa sortie lorsqu'il est connecté aux enceintes. ( 26)

Connexion de l'enceinte

1 Tournez les boutons pour les desserrer et inserez les fils conducteurs dans les trous.

2 Serrez les boutons.

Remarque

• Une fois les raccordements effectués, tirez légèrement sur les cables d'enceinte pour vérifier qu'ils sont solidement branchés.
• Faites attention de ne pas croiser (court-circuit) ou inverser la polarité des fils de l'enceinte car cela peut endommager l'amplificateur.

A NE PAS FAIRE

• Branchez correctement la polarité (+/-) des prises. Si non, cela pourrait nuir aux effets stereo ou cause un dysfonctionnement.
• Pour avoir plus de détails, consultez le mode d'emploi des enceintes.

Connexion du cable d'alimentation secteur

À raccorder uniquement une fois tous les autres branchements effectués.

Remarque

• Cette unité consomme une petite quantité de courant alternatively ( 34) même lorsqu'elle est en voille. Retirez la prise du secteur lorsque vous n'utilise pas l'unité pendant une longue période. Positionnez l'unité pour pouvoir facilement débrancher la prise.

Correction de sortie d'enceinte (LAPC)

Vous pouvez effectuer un réglage optimal en fonction de vos propres enceintes. ( 26)

Commandes

Utilisation d'un périhérique de sortie audio numérique

Utilisation d'un cable numérique coaxial

1 Debranchez le cordon d'alimentation secteur.
2 Raccordez cet appeareil et un lecteur CD, etc.
3 Branchez le cordon d'alimentation secteur a cette unité. ( 15)
4 Appuyez sur [AMB] pourmettre cet appeareil en marche.
5 Appuyez plusieurs fois sur [>INPUT<] pour selectionner "COAX1" ou "COAX2".

Vous pouvez également selectionner la source d'entree en tournant la molette de selection d'entree sur l'unité.

6 Demarrez la lecture sur l'appareil connecté.

Remarque

• Les bornes d'entrée audio numérique de cette unité ne peuvent détecter que les signaux PCM linéaires. Pour plus de détails, referez-vous au mode d'emploi du périphérique.

• Fréquence d'échantillonnage :
  Entree numéroique coaxiale 32/44,1/48/88,2/96/176,4/192 kHz
  Entree numéroique optique 32/44,1/48/88,2/96 kHz

• Nombre de bits de quantification : 16/24 bits

Utilisation d'un cable audio numérique optique

1 Debranche le cordon d'alimentation secteur.
2 Raccordez cet apparéil et un lecteur CD, etc.
3 Branchez le cordon d'alimentation secteur a cette unité. ( 15)
4 Appuyez sur [AMB] pourmettre cet appeareil en marche.
5 Appuyez plusieurs fois sur [>INPUT<] pour selectionner "OPT1" ou "OPT2".

• Vous pouvez également selectionner la source d'entrée en tournant la molette de selection d'entrée sur l'unité.

6 Démarrez la lecture sur l'appareil connecté.

Periphérique audio avec borne de sortie USB-DAC tel qu'un ST-G30, etc.

Preparation

Pour raccorder un ordinateur

• Avant de raccorder un ordinateur, suivez les étapes suivantes.

• Reportez-vous à ce qui suit concernant les versions OS recommendées pour votre PC (à partir de février 2017):

• Windows 7, Windows 8, Windows 8.1, Windows 10

① Téléchargez et installez le pilote USB dédié sur l'ordinateur. (Uniquement pour Windows OS)
- Telechargez et installez le pilote dédié à partir du site ci-dessous. www.technics.com/support/
② Telechargez et installez l'application dédiée "Technics Audio Player" (gratuite) sur votre ordinateur.
- Telechargez et installez l'appli dédiée à partir du site ci-dessous. www.technics.com/support/

Utilisation d'un cable USB 2.0

1 Debranche le cordon d'alimentation secteur.

2 Raccordez cet appareil et un ordinateur, etc.
3 Branchez le cordon d'alimentation secteur a cette unité. ( 15)
4 Appuyez sur [AMB] pourmettre cet appeareil en marche.
5 Appuyez plusieurs fois sur [>INPUT<] pour selectionner "PC".

• Vous pouvez également selectionner la source d'entrée en tournant la molette de selection d'entrée sur l'unité.

6 Lancez la lecture en utilisant l'application dédiée "Technics Audio Player" sur l'ordinateur connecté.

Remarque

• Lorsque vous connectez un périphérique audio avec une borne de sortie USB-DAC tel qu'un ST-G30, etc., reportez-vous aux instructions d'utilisation du périphérique.
• Concernant les formats compatibles, reférez-vous à "Formats pris en charge". (⇒ 35)
• Windows est une marque ou une marque déposée de Microsoft Corporation aux États-Unis et dans d'autres pays.
  Mac et OS X sont des marques de commerce de Apple Inc., enregistrées aux États-Unis et dans d'autres pays.

macOS est une marque commerciale d'Apple Inc.

Commands

Utilisation d'une platine (PHONO)

Utilisation d'un cable PHONO

1 Debranche le cordon d'alimentation secteur.
2 Raccordez cet apparéil et une platine.
3 Branchez le cordon d'alimentation secteur a cette unité. ( 15)
4 Appuyez sur [AMB] pourmettre cet appeareil en marche.
5 Appuyez plusieurs fois sur [>INPUT<] pour selectionner "PHONO".

• Vous pouvez également selectionner la source d'entrée en tournant la molette de selection d'entrée sur l'unité.

6 Démarrez la lecture sur la platine connectée.

Remarque

Lorsque you connectez une platine avec un égaliseur PHONO intégré, raccordez son cable aux bornes d'entrée audio analogue (LINE1 IN ou LINE2 IN) de cet apparéil. ( 19)
- Lorsque vous connectez une platine avec un cable de terre PHONO, raccordez le cable de terre PHONO à la borne PHONO EARTH de cet apparéil.

Réduction de la distorsion sonore

Si une distorsion sonore se produit lors de l'utilisation des bornes d'entrée audio analogue, régler l'attenuateur sur "On(-3dB)/"On(-6dB)/"On(-10dB)" peut apporter une amélioration.

• Le réglage d'usine par défaut est "Off".

1 Appuyez sur [AMP].
2 Appuyez sur [MENU].

3 Appuyez sur [▲], [▼] de façon repétée pour désirer "Attenuator" puis appuyez sur [OK].
4 Appuyez sur [▲], [▼] pour sélectionner "On(-3dB)"/“On(-6dB)”/“On(-10dB)” puis appuyez sur [OK].

Réduction du bruit faible

Réduit le bruit faible cause par la déformation d'un enregistrement.

• Le réglage d'usine par défaut est "Off".
• Vous pouvez régler ce menu lorsque la source d'entrée "LINE1" ou "LINE2" est sélectionnée pour cette unité.

1 Appuyez sur [AMP].
2 Appuyez sur [MENU].
3 Appuyez sur [v] de façon repétée pour désir "Subsonic Filter" puis appuyez sur [OK].
4 Appuyez sur, pour désir "On" puis appuyez sur [OK].

Vous pouvez raccorder un lecteur de disque Blu-ray, etc. avec un cable audio analogique (non fourni) à cet appeareil et écouter de la musique.

Utilisation d'un cable audio analogue

1 Debranche le cordon d'alimentation secteur.
2 Raccordez cet apparéil et un lecteur de disque Blu-ray, etc.
3 Branchez le cordon d'alimentation secteur a cette unité. ( 15)
4 Appuyez sur [AMB] pourmettre cet appeareil en marche.
5 Appuyez plusieurs fois sur [>INPUT<] pour selectionner "LINE1" ou "LINE2".

• Vous pouvez également sélectionner la source d'entrée en tournant la molette de selection d'entrée sur l'unité.

• Reglez-la sur "LINE2" (voir ci-dessous) quand "MAIN IN" est affiché comme source d'entrée de cette unité.

6 Démarrez la lecture sur l'appareil connecté.

Lors d'une connexion à "LINE2"

Les bornes d'entrée audio analogue (LINE2 IN/MAIN IN) sont combinées avec LINE2 et MAIN IN. Pour commuter la fonction selon l'équipment connecté.

• Le réglage d'usine par défaut est "LINE2".

1 Appuyez sur [AMP].

2 Appuyez plusieurs fois sur [>INPUT<] pour selectionner "MAIN IN".
3 Appuyez sur [MENU].
4 Appuyez sur [], [ ] de façon repétée pour désir "Input Mode" puis appuyez sur [OK].
5 Appuyez sur [ ] de façon répétée pour désir "LINE2" puis appuyez sur [OK].
6 Confirmez le message et appuyez sur [OK].

• Le niveau de volume après avoir commuté sur "LINE2" s'affiche. Vérifiez et ajustez le volume avant d'appuyer sur [OK].

7 Appuyez sur [] , [] pour désir "Yes" puis appuyez sur [OK].

Réduction de la distorsion sonore

Si une distorsion sonore produit lors de l'utilisation des bornes d'entrée audio analogue, régler l'attenuateur sur "On" peut apporter une amélioration.

• Le réglage d'usine par défaut est "Off".

1 Appuyez sur [AMP].
2 Appuyez sur [MENU].
3 Appuyez sur [v] de façon repétée pour désir "Attenuator" puis appuyez sur [OK].
4 Appuyez sur, [ pour désir "On" puis appuyez sur [OK].

Commands

Utilisation de cet apparéil comme amplificateur de puissance

Vous pouvez raccorder le récepteur AV, l'amplificateur de commande, etc. avec un cable audio analogue (non fourni) à cette unité et utiliser cette unité comme amplificateur de puissance.

Réglez le volume du récepteur audiovisuel, de l'amplificateur de commande, etc. au minimum avant le raccordement.

Si vous utilisez cet apparéil comme amplificateur de volume, le réglage du volume avec cet apparéil est désactivé.

Réglez le volume graduèlement avec le périphérique raccordé.

Ne raccordez pas le signal audio provenant des bornes PRE OUT/LINE OUT aux bornes MAIN IN de cet appeareil. Cela pourrait provoquer un dysfonctionnement.

Utilisation d'un cable audio analogue

1 Debranche le cordon d'alimentation secteur.
2 Raccordez cet appeareil et un recepteur audiovisuel, un amplificateur de commande, etc. après avoir reduit le volume du périphérique.
3 Branchez le cordon d'alimentation secteur à cette unité. ( 15)
4 Appuyez sur [AMP] pourmettre cet appeareil en marche.
5 Appuyez plusieurs fois sur [>INPUT<] pour selectionner "LINE2".

• Vous pouvez également selectionner la source d'entrée en tournant la molette de selection d'entrée sur l'unité.

6 Appuyez sur [AMP].
7 Appuyez sur [MENU].

8 Appuyez sur [] , [] de façon repétée pour désir "Input Mode" puis appuyez sur [OK].

9 Appuyez sur [ ] pour selectionner "MAIN IN" puis appuyez sur [OK].

10 Confirmez le message et appuyez sur [OK].

11 Appuyez sur [], [ pour désir "Yes" puis appuyez sur [OK].

12 Demarrez la lecture sur l'appareil connecté.

Remarque

• Il n'est pas possible de régler le volume avec cet apparéil.
• Aucun son ne provient de la prise du casque ni de la borne PRE OUT.
• Sélectionnez "LINE2" quand vous n'utilisEZ pas cet apparéil comme amplificateur de puissance. ( 19)
• Lorsque la source d'entrée est commutée de "MAIN IN" à "LINE2" ou une autre source et que le niveau de volume actuel est supérieur au niveau précédent, le volume est ajusté automatiquement.

Réduction de la distorsion sonore

Si une distorsion sonore se produit, régler l'attenuateur sur "On" peut apporter une amélioration.

• Le réglage d'usine par défaut est "Off".

1 Appuyez sur [AMP].
2 Appuyez sur [MENU].
3 Appuyez sur [A], [V] de façon repétée pour désir "Attenuator" puis appuyez sur [OK].
4 Appuyez sur [A], [P] pour désir "On" puis appuyez sur [OK].

Commands

Raccordement d'un amplificateur de puissance, d'un caisson de basse, etc.

Voupez raccorder un amplificateur de puissance, un caisson de basse, etc. avec un cable audio analogique (non fourni) pour émettre des signaux audio analogiques.

Ne raccordez pas le signal audio provenant des bornes PRE OUT/LINE OUT aux bornes d'entrée audio analogue de cet apparéil. Cela pourrait provoquer un dysfonctionnement.

Utilisation d'un cable audio analogue

1 Debranche le cordon d'alimentation secteur.
2 Raccordez cet apparéil et un amplificateur de puissance, un caisson de basse, etc.
3 Branchez le cordon d'alimentation secteur a cette unité. ( 15)
4 Appuyez sur [AMB] pourmettre cet appeareil en marche.

Remarque

• Pour plus de détails, reférez-vous au mode d'emploi du périphérique connecté.
• Le son ne sort pas des bornes PRE OUT quand "MAIN IN" est sélection comme source d'entrée de cet apparéil.

Réglage de la sortie audio (PRE OUT)

VoussouspoucezreglerlasortingaudiosdesbornesdesortiedesenceintesetdesbornesPREOUT.

1 Appuyez sur [AMP].
2 Appuyez sur [SETUP].

3 Appuyez sur [▲], [▼] de façon repétée pour désirer "PRE OUT" puis appuyez sur [OK].
4 Appuyez sur [▲], [▼] pour sélectionnner la sortie, puis appuyer sur [OK].

• Le réglage d'usine par défaut est "On".
• Non disponible quand "MAIN IN" est sélectionné comme source d'entrée de cet apparéil.

On:

Le son sort des bornes de sortie d'enceinte et des bornes PRE OUT.

On (Speaker:Off) :

Le son ne sort pas des bornes de sortie d'enceinte. Le son sort des bornes PRE OUT.

Off:

Aucun son ne provient des bornes PRE OUT.
Le son sort des bornes de sortie d'enceinte.

Remarque

Il est recommandé de régler sur "On (Speaker:Off)" (puissance nominale : 1 V) en cas de connexion d'un amplificateur de puissance.

Vous pouvez raccorder ungraveur de CD,etc.avec un cable audio analogique (non fourni) pour émettre des signaux audio analogiques à partir cet appeareil (LINE1/ LINE2/PHONO).

Ne raccordez pas le signal audio provenant des bornes PRE OUT/LINE OUT aux bornes d'entrée audio analogue de cet apparéil. Cela pourrait provoquer un dysfonctionnement.

Utilisation d'un cable audio analogue

1 Debranche le cordon d'alimentation secteur.
2 Raccordez cet apparéil et ungraveur de CD,etc.
3 Branchez le cordon d'alimentation secteur a cette unité. ( 15)
4 Appuyez sur [AMB] pourmettre cet appeareil en marche.

Remarque

• Quand un signal audio numérique (COAX1/ COAX2/OPT1/OPT2/PC) est sélectionné comme source d'entrée de cet apparéil, un signal audio analogique (LINE1) est émis.
• Le son du signal audio de sortie peut être saccadé lorsque vous commutez la source d'entrée.

Paramètres

Réglage du son, autres paramètres

Les effets sonores et les autres paramètres peuvent être régés.

1 Appuyez sur [AMP].
2 Appuyez sur [SETUP].
3 Appuyez sur, [v] de façon répetée pour désirir le menu puis appuyez sur [OK].
4 Appuyez sur[1, [1] pour configurer et appuyez sur [OK].

Réglage des BASS/MID/TREBLE "Tone Control"

Vou puevez regler la tonalite de cette unite.
Chaque plaque de tonalite (BASS/MID/TREBLE)
peut etre reglee.

• Pour activer cette fonction,CHOISSEZ "On (adjustment).
• Chaque niveau peut être régle entre "-10" et "+"10".
  -TONE" est affiché après les réglages.
• Lorsque vous raccordez un apparéil Technics prnant en charge la fonction de contrôle du système (lecteur audio réseau, etc.) à cette unité, le réglage du son sur l' apparéil connecté peut avoir priorité sur celui de cette unité. Reglez le volume avec le périphérique raccordé.
• Indispensible quand vous n'utilise pas cette unité comme amplificateur de puissance ( 20) . Reglez le son avec le recepteur AV, l'amplificateur de commande, etc.

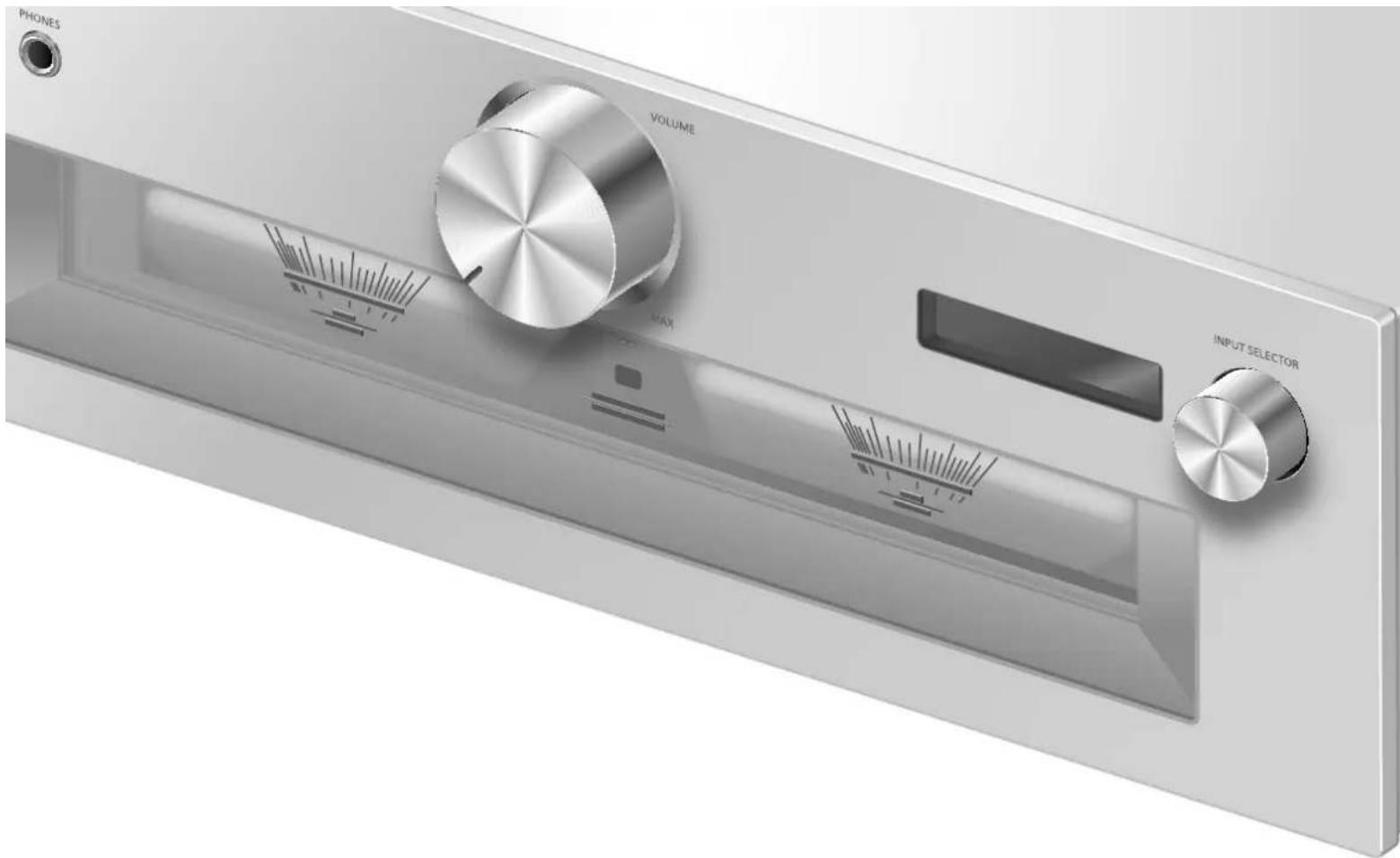

Réglage de l'attenuateur de volume "VOLUME Attenuator"

Réglez l'attenuateur sur "On (-20dB)" pour facilitier le réglage du volume à un niveau faible.

Le réglage d'usine par défaut est "Off". ATT" s'affiche après le réglage.
- Indisponible quand vous n'utilise pas cette unité comme amplificateur de puissance ( 20) . Reglez le son avec le recepteur AV, l'amplificateur de commande, etc.

Fonction Extinction Auto "AUTO OFF"

Cet apparéil est concu pour conserver et économiser son énergie. L' apparéil n'a pas été utilisé pendant environ 20 minutes et passera en mode veille au bout d'une minute. Appuyez sur n'importe qu'elle touche pour l'annuler.

• Le réglage d'usine par défaut est "On". Pour désactiver cette fonction, choisissez "Off".
  "AUTO OFF" s'affiche avant que cet apparéil soit mis hors tension après 3 minutes.

Remarque

• La fonction d'arrêt automatique marche sauf si vous la désactivez, même si vous mettez cette unité en veille puis en marche.

Affichage de I'etat du volume "VOLUME Display"

L'etat du volume s'affiche lors du réglage du volume.

• Le réglage d'usine par défaut est "Off".
• Non disponible quand "MAIN IN" est sélectionné comme source d'entrée de cet apparéil.

Vérification du nom de modèle "Model No."

Le nom du modele s'affiche.

Vérification de la version du micrologiciel "F/W Version"

La version du micrologiciel installé est affichée.

Paramètres

Utilisation de la fonction de correction de sortie (LAPC)

Vou pouvez effectuer un réglage optimal en fonction de vos propres enceintes.

Mesure du signal de sortie de l'amplificateur et correction de sa sortie (LAPC)

Preparation

• Débranchez le casque.

Test de tonalité émis durant la mesure

Afin d'assurer la précision de la mesure, les enceintes émettent une sonnerie de test à intervalles réguliers. (Pendant environ 3 minutes)

Il n'est pas possible de changer le volume du son qui est en train d'être reproduit pendant que la mesure est en cours.

1 Appuyez sur [AMP 日 pourmettre cet apparéil en marche.

2 Appuyez longuement sur [LAPC] jusqu'à ce que "Please Wait" s'affiche.

"LAPC Measuring" s'affiche et cette unité commence à mesurer le signal émis par l'amplificateur. Vérifie qu'une sonnerie de test est émise depuis les deux enceintes (gauche et droite).

Une fois la mesure achemee, la correction de sortie de I'amplificateur s'active automatiquement.

• Si vous appuyez sur [LAPC] en cours de mesure, elle sera annulée.
• Si vous branchez le casque pendant la mesure du signal de l'amplificateur ou la correction de la sortie de l'amplificateur, cette opération sera annulée.

Marche/Arrêt de la fonction de correction de sortie

Appuyez sur [LAPC] pour sélectionner "On"/"Off".

Lindicateur LAPC s'allume et "LAPC:On" s'affiche quand la fonction de correction desorting est en cours.

Remarque

• La mesure n'est pas disponible pour le signal audio de sortie des bornes PRE OUT de cette unité. ( 22)
• En fonction du type d'enceinte raccordée, l'effect de la fonction de correction de sortie peut etre minimal.
• La sortie corrigée reste effective jusqu'à ce que vous mesuriez le signal de sortie à nouveau. Lorsque vous utilisez d'autres enceintes, effectuez la mesure à nouveau.

Mises à jour du microprogramme "F/W Update"

A l'occasion, Panasonicédite un micrologiciel actualisé de cet apparéil qui peut ajouter ou améliorer la manière de fonctionner d'un accessoire. Ces mises à jour sont disponibles gratuitement.

• Pour des informations sur la mise à jour, reférez-vous au site Internet suivant. www.technics.com/support/firmware/

Le téléchargement nécessite environ 3 minutes.

Ne débranchez pas le cordon d'alimentation secteur et ne mettez pas cette unité en veille pendant la mise à jour. Ne déconnectez pas la clé USB pendant la mise à jour.

• La progression est affichée en tant que "Updating % "pendant la mise a jour. (" " représenté un nombre.)

Remarque

• Pendant le traitement de la mise à jour, aucune autre opération ne peut être effectuee.
  S'il n'y a aucune mise à jour, "Firmware is Up To Date" s'affiche. (Mise à jour non nécessaire.)
• La mise à niveau du micrologiciel peut réinitialiser les paramètres.

Preparation

• Telechargez le micrologiciel le plus recent sur une clé USB. Pour plus de détails, reféréz-vous au site Internet suivant. www.technics.com/support/firmware/

1 Connectez la clé USB avec le nouveau micrologiciel.

2 Appuyez sur [AMP].
3 Appuyez sur [SETUP].
4 Appuyez sur, [v] de façon repétée pour désir "F/W Update" puis appuyez sur [OK].
5 Appuyez sur [ pour désir "Yes" puis appuyez sur [OK].

• La progression est affichée en tant que "Updating % " pendant la mise à jour. (" représenté un nombre.)
• Si la mise à jour s'est effectue avec succès, "Success" s'affiche.

6 Déconnectez le cordon d'alimentation secteur et la clé USB et reconnectpez-les après 3 minutes.

Remarque

• Le téléchargement peut être plus long en fonction de la clé USB.
• Utilisez une clé USB au format FAT16 ou FAT32.
• La borne UPDATE n'est utilisé que pour la mise à jour du micrologiciel. Ne raccordez pas d'autre dispositif USB qu'une clé USB pour la mise à jour du micrologiciel.
• Aucun dispositif USB ne peut etre charge avec la borne UPDATE de cette unité.

Paramètres

Branchement du contrôle de système

Vou pouvez commander cet apparéil et un dispositif Technics prénant en charge la fonction de contrôle du système (lecteur audio réseau, lecteur de disque compact, etc.) simultanément et simplement au moyen de la télécommande.

Pour plus de détails, reférez-vous au mode d'emploi du périhérique.

Utilisation d'un cable de raccordement du système et d'un cable audio

1 Debranche le cordon d'alimentation secteur.
2 Raccordez cet apparéil et un dispositif Technics prénant en charge la fonction de contrôle du système (lecteur audio réseau, etc.).

• Utilisez le cable de raccordement du système et les cables audio lorsque vous raccordez cet apparéil et le dispositif.
• Utilisez le cable de raccordement du système fourni avec le dispositif connecté.

3 Branchez le cordon d'alimentation secteur a cette unité. ( 15)

4 Appuyez sur [AMPO] pourmettre cet appeareil en marche.

5 Appuyez sur [AMP].
6 Appuyez sur [SETUP].

7 Appuyez sur [▲], [▼] de façon répétée pour désir "System Control" puis appuyez sur [OK].
8 Appuyez sur, [ pour selectionner la source d'entrée du dispositif qui est raccordé à l'objet 2 et appuyez sur [OK].

• Sélectionnez "Off" pour désactiver la fonction de contrôle du système.

*: L'illustration montre un exemple de raccordement avec un cable numérique coaxial. Raccordez le dispositif avec le cable/la borne adapté(e).

Remarque

• Sélectionnez "LINE2" ( 19) comme mode d'entrée pour cette unité afin d'utiliser la fonction de commande de système de l'appareil Technics raccordé aux bornes d'entrée analogue (LINE2 IN/MAIN IN).
• Quand "MAIN IN" ( 20) est selectionné comme source d'entrée de cette unité, la fonction de commande de système de l'appareil Technics raccordé aux bornes d'entrée analogue (LINE2 IN/MAIN IN) est désactivée.

Commutation de cet apparéil et du dispositif connecté

• Si vous pointez la télécommande vers cette unité et appuyez sur [AMP quand cette unité et l'appareil connecté sont en mode de veille, cette unité et l'appareil de la source d'entrée selectionnée, reglee avec "System Control", sont mis en marche simultanement.
• Si vous dirigez la télécommande vers cet apparéil et si vous appuyez sur [AMP] quand cet apparéil et le dispositif connecté sont en marche, cet apparéil et le dispositif connecté passent simultanément en mode de veille.
• Vous pouvez également commuter cette unité et l'appareil raccordé en appuyant sur le bouton Veille/Marche de cette unité.

Commuter automatiquement la source d'entrée de cet apparéil

Lorsque vous effectuez une opération comme la lecture sur le dispositif connecté, la source d'entrée de cet apparéil sera automatiquement commutée sur la source réglée avec "System Control".

Avant de contacter l'assistance, effectuez les contrôles suivants. Si vous avez des doutes sur certains points, ou si les solutions fournies dans le guide suivant ne permettent pas de tracer une solution, contactez votre revendeur pour connaître la marche à suivre.

Accumulation de chaleur de cet apparéil

Cette unité chauffe lorsqu'le volume est élevé. Il ne s'agit pas d'un dysfonctionnement.

Le dernier micrologiciel est-il installé?

Panasonic améliore de façon constante le firmware de l'appareil afin de s'assurer que ses clients bénéficient d'une technologie de pointe. ( 27)

Pour remettre tous les paramètres sur leurs réglages d'usine par défaut

Si une des situations suivantes se produit, réinitialisez la mémoire :

• Aucune réponse lorsque les touches sont actionnées.
• Si vous désirez effacer et réinitialiser le contenu de la mémoire.

1 Appuyez sur [AMP].
2 Appuyez sur [SETUP].
3 Appuyez sur, [ ] de façon repétée pour désir "Initialization" puis appuyez sur [OK].

• Tous les paramètres sont à nouveau régés sur les paramètres par défaut. Il est nécessaire de régler à nouveau les mémoires.

4 Appuyez sur [] , [] pour désir "Yes" puis appuyez sur [OK].

5 Appuyez sur [ pour désir "Yes" puis appuyez à nouveau sur [OK].

Général

L'unité ne fonctionne pas. Les opérations ne sont pas effectuees de maniere correcte.

• L'un des apparèils de sécurité de l'unité est peut-être activé.
  ① Appuyez sur [b] sur l'unité pour la mesure en voille.

• Si l'unité ne se met pas en voille, déconnectez le cordon d'alimentation secteur, attendez au moins 3 minutes, puis rebranche-ile.
  ② Appuyez sur laur l'unité pour la mettre en marche. Si I'unité ne fonctionne toujours pas, consultez le concessionnaire.

Un son de "bourdonnement" peut être émis au cours de la lecture.

• Un cordon d'alimentation secteur ou une lumière fluorescente se trouve pres des cables. Conservez les autres appareils et cordons loin des cables de cet apparéil.

• Un champ fortement magnétique Situé pres d'un téléviseur ou d'un autre apparéil peut nuir à la qualité sonore. Gardez cet apparéil loin de ce genre de périphériques.

• Les enceintes peuvent émettre un bruit si un périphérique proche émet des ondes radio puissantes, comme lorsqu'un téléphone mobile reçoit un appel.

Pas de son.

• Vérifiez le volume de cette unité.
• Contrôlez les connexions aux enceintes et autres apparèils.
  Raccordez les enceintes et mesurez le signal de sortie de l'amplificateur. ( 26)
• Vérifiez l'impédance des enceintes raccordées.
• Verifiez pour voir si la source d'entrée correcte est selectionnée.
• Insérez les connecteurs des cables à raccarder complètement.
• Confirmez les paramétres de sortie du son. (Le son ne sort pas des enceintes raccordées aux bornes de sortie d'enceinte si "PRE OUT" est régle sur "On (Speaker:Off)".) ( 22)
• La lecture d'un contenu multicanal n'est pas prise en charge.
• Les bornes d'entrée audio numérique de cette unité ne peuvent détecter que les signaux PCM linéaires. Pour plus de détails, reféréz-vous au mode d'emploi du périphérique.

Le son est déformé.

• Paramétrer "Attenuator" sur "On" en fonction de l'entrée audio analogue peut réduire la distorsion du son. ( 18, 19, 21)
• Le paramétrage de l'attenuateur n'est pas disponible pour le signal audio de sortie de la borne LINE OUT.

Le volume change automatiquement.

• Lorsque la source d'entrée est commutée de "MAIN IN" à "LINE2" ou une autre source et que le niveau de volume actuel est supérieur au niveau précédent, le volume est ajusté automatiquement. (Le bouton de volume tourne automatique.) ( 20)

Cette unité se met automatiquement en voille.

• Est-ce que la fonction d'arrêt automatique est active? ( 25)
• Cette unité inclut un circuit de protection contre les dommages causés par l'accumulation de chaleur. Lorsque vous utilise cette unité à un niveau de volume élevé pendant une période prolongée, elle peut s'eteindre automatiquement. Attendeze que l'unité refroidisse avant de la pallumer. (Pendant environ 3 minutes)

Les paramètres sont réinitialisés sur les paramètres usine par défaut.

• La mise à niveau du micrologiciel peut réinitialiser les paramètres.

Le compteur de puissance de crete ne fonctionne pas.

• Dans les cas suivants, ce compteur ne fonctionne pas:
• Quand le casque est branché.

-Quand I'éclairage du compteur de puissance de crête a été éteint en appuyant sur [DIMMER].
-Quand cet appeareil est mis en sourdine en appuyant sur [MUTE].
-Quand "PRE OUT" est paramétré sur "On (Speaker:Off)" ( 22)

La fonction de contrôle du système ne fonctionne pas.

• Utilisez le cable de raccordement du système fourni avec le dispositif connecté.
• Branchez le cable de raccordement du système dans les bornes du système (CONTROL). ( 28)
• Vérifiez le branchement du cable de raccordement du système, du cable audio et de la source d'entrée régée avec "System Control". ( 28)

Raccordez un appeareil Technics prenatal en charge la fonction de contrôle du système (lecteur audio réseau, lecteur de disque compact, etc.) à cette unité. Pour plus de détails, referez-vous au site Internet suivant. www.technics.com/support/

PC

L'ordinaire ne reconnait pas cet apparéil.

• Verifiez l'environnement d'exploitation. ( 17)
• Redémarrez l'ordinateur, mettez en veille puis en marche cette unité, puis rebranchez le cable USB.
• Utilisez un autre port USB de l'ordinateur.
• Installé le pilote USB dédié si vous utilisez un ordinateur avec Windows. ( 17)

Telecommande

La télécommande ne fonctionne pas correctement.

• Les batteries sont déchargees ou mal insérées. ( 12)
• Pour éviter les interférences, voirlez à ne placer aucun objet devant le capteur de signal. ( 10)
• Changez le code de la télécommande si:aún appareil ne réagit à cette télécommande. ( 13)

Messages

• Si vous utilisez cet apparéil comme amplificateur de volume, le réglage du volume avec cet apparéil est désactisé.
• Reglez le volume graduellement avec le periphérique raccordé. ( 20)

AUTO OFF

• Cette unité est restée inactive pendant environ 20 minutes et elle va s'éteindre dans la minute qui suit. Appuyez sur n'importe quel bouton pour annuler. ( 25)

Connect USB Device

• Le téléchargement du firmware a échoué.
• Telechargez le micrologiciel le plus recent sur la clé USB et essayez à nouveau. ( 27)

Disconnect PHONES

• Quand le casque est raccordé, la mesure du signal de sortie de l'amplificateur (LAPC) ne démarre pas.
• Débranchez le casque.
• Si vous branchez le casque pendant la mesure du signal de l'amplificateur ou la correction de la sortie de l'amplificateur, cette opération sera annulée. ( 26)

• Il y a un problème avec cet apparéil.

-Est-ce que le volume est extrémement élevé? Si oui, baissez le volume.
-Est-ce que cet apparéil se trouve dans un endroit extrémement chaud?

Si oui, mettez cet apparéil dans un endroit plus frais et attendez quelques instants puis essayez de le remettre en marche.

Si le problème persiste, notez le numero affché, débranchez le cordon d'alimentation secteur et consultez votre revendeur.

Load Fail

• Le micrologiciel prisent sur la clé USB ne peut pas être trouve.
• Telechargez le micrologiciel le plus recent sur la clé USB et essayez à nouveau. ( 27)

No Device

• Une clé USB avec un nouveau micrologiciel n'est pas connectée.

Connectez la clé USB avec le nouveau micrologiciel. ( 27)

Not Measured

• La mesure du signal de sortie pour la fonction de correction de sortie (LAPC) n'a pas encore eté effectué.
• Mesurez le signal de sortie. ( 26)

Not Valid

• La fonction que vous avez essayé d'utiliser n'est pas disponible avec la configuration actuelle.
  Vérifiez les étapes et les paramètres.

PHONES Connected

Le casque est branché
- Le son ne provient pas de la prise du casque et des bornes de sorties des enceintes quand le casque est raccordé et que "MAIN IN" est sélectionné comme source d'entrée de cette unité. ( 20)

"Remote□"(représente un nombre.)

• La télécommande et cet apparéil utilisent des codes différents.

Changez le code de la télécommande. ( 13)

Signal Overflow

Le son provenant des bornes d'entrée audio analogue en cours d'utilisation presente une distorsion. Sélectionnez "Attenuator" selon l'entrée audio analogue sélectionnée, et modifiez le réglage de l'attenuateur sur "On". ( 19)

Unlocked

"COAX1", "COAX2", "OPT1", "OPT2" ou PC est sélectionné, mais aucun périphérique n'est connecté. Vérifiez le branchement avec le périphérique. ( 16, 17)
- Les composants d'échantillonnage de la fréquence, etc. des signaux audio n'entrent pas correctement.

• Concernant les formats compatibles, reférez-vous à "Formats pris en charge". (⇒ 35)

La consommation de puissance du dispositif USB est trop élevé.

• Débranchez le dispositif USB et rebranchez-le. ( 27)
• Mettez l'unité en veille et rallumez-la.

VOLUME OK ("représente un nombre.)

• Quand vous commutez la source d'entrée de "MAIN IN" à "LINE2" ou une autre source, le niveau de volume après avoir commuté la source d'entrée s'affiche.
• Vérifiez et ajustez le volume avant d'appuyer sur [OK].

Entretien de I'appareil

• Débranche le cordon d'alimentation secteur de la prise avant l'entretien. Nettoyez cet appeareil à l'aide d'un chiffon doux.
• Si la saleté est importante, utilisez un chiffon mouillé bien essoré pour nettoyer la saleté, puis essuyez-le à l'aide d'un chiffon doux.
• N'utilise pas de solvants, y compris essence, diluant, alcool, liquide vaisselle, lingette chimique, etc. Cela peut deformer le boitier externe ou decoller le revêtement.

Pour éliminer ou transférer cette unité

• Cette unité peutContainir des informations privées.Avant d'éliminer ou de transférer cette unité, effectuez les actions suivantes pour supprimer les données, notamment les informations personnelles ou secrètes.
• "Pour remettre tous les paramètres sur leurs réglages d'usine par défaut" ( 30)

L'élimination des équipements et des batteries usages

Applicable uniquely dans les pays membres de l'Union europeenne et les pays disposant de systèmes de recyclage.

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles, appareils électriques etlectroniques usages, doivent être séparées des ordures menagères.

Afin de permettre le traitement, la valorisation et le recyclage adequats des piles et des apparciels usages, veuillez les porter à l'un des points de collecte prevus, conformement à la législation nationale en vigueur.

En les éliminant conformément à la reglementation en vigueur, vous contribuez à éviter le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement. Pour de plus amples renseignements sur la collecte et le recyclage, veuillez vous renseigner auprès des collectivités locales.

Le non-respect de la reglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Note relative au pictogramme à apposer sur les piles (pictogramme du bas) :

Si ce pictogramme est combiné avec un symbole chimique, il répond également aux exigences posées par la Directive relative au produit chimique concerné.

Autres

Caracteristiques

GÉNÉRALITÉS

Alimentation électrique	220 V à 240 V CA, 50/60 Hz
Consommation électrique	85 W
Consommation électrique en mode de veille	Environ 0,3 W
Dimensions (L×H×P)	430 mm × 148 mm × 428 mm
Poids Environ 12,3kg
Plage de température en fonctionnement	0 °C à 40 °C
Plage d'humidité de fonctionnement	35 % à 80 % HR (sans condensation)

SECTION AMPLIFICATEUR

Puisance de sortie	70 W + 70 W (1 kHz, T.H.D. 0,5 %, 8 Ω, 20 kHz LPF) 140 W + 140 W (1 kHz, T.H.D. 0,5 %, 4 Ω, 20 kHz LPF)
Impedance de charge	4 Ω à 16 Ω
Réponse de fréquence
PHONO (MM)	20 Hz à 20 kHz (RIAA DEVIATION ±1 dB, 8 Ω)
LINE	5 Hz à 80 kHz (-3 dB, 8 Ω)
DIGITAL	5 Hz à 90 kHz (-3 dB, 8 Ω)
Sensibilité d'entrée/ Impedance d'entrée
PHONO (MM) 2,5 mV / 47 kΩ
LINE 200 mV / 22 kΩ

SECTION CONNECTEUR

Prise écouteurs/casque	Stereo, φ6,3 mm 0,75 mW, 32 Ω
PC Prise USB ARIÈRE Type B
Entrée analogue
LINE IN ×2	Prise jack
PHONO (MM) Prise jack
Entrée numérique
OPT IN ×2	Prise optique
COAX IN ×2	Prise jack
Format pris en charge	LPCM
Sortie analogique
LINE OUT	Prise jack
PRE OUT	Prise jack
Port du système
Contrôle du système	φ3,5 mm, Prise

SECTION FORMAT
USB-B

Norme USB	USB 2.0 haut débit USB Audio Class 2.0, Mode asynchrone
Mode contrôle DSD	Mode ASIO Native, Mode DoP

- Formats pris en charge

Cet apparéil prend en charge les formats suivants.

• La lecture de tous les formats pris en charge par cet apparéil n'est pas garantie.
• La lecture d'un format qui n'est pas pris en charge par cet apparéil peut entraîner un son saccadé ou du bruit. Dans ce cas, vérifier si cet apparéil prend en charge le format.
• Les informations du fichier (fréquence d'échantillonnage, etc.) affichées par cet apparéil et par le logiciel de lecture peuvent être différentes.

PC (USB-B)

Formats des fichiers	Fréquence d'échantillonnage	Débit / nombre de bits de quantification
PCM	32/44,1/48/88,2/96/176,4/192/352,8/384 kHz	16/24/32 bits
DSD 2,8 MHz/5,6 MHz/11,2 MHz

*: Si vous téléchargez et installez l'application dédiée, vous pouvez dire des fichiers de grands formats. (⇒ 17)
Pour avoir plus de détails, consultez le mode d'emploi de l'application.

Remarque

• Les caractéristiques techniques sont sujéttes à des modifications sans préavis.
• Le poids et les dimensions sont approximatifs.
• DSD est une marque commerciale de Sony Corporation.
