BEDIENUNGSANLEITUNG STG30L TECHNICS

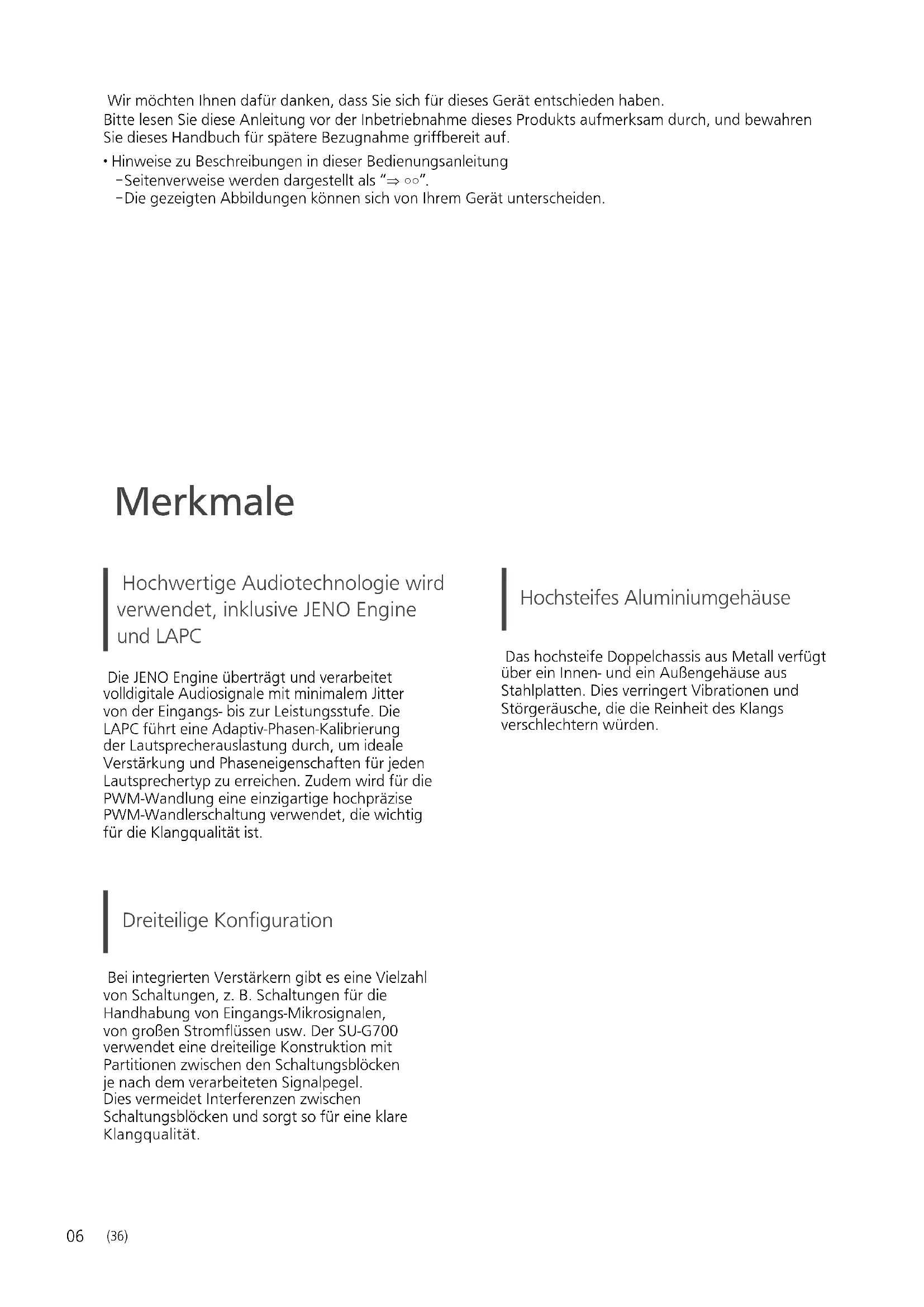

• DSD is a trademark of Sony Corporation.06 (36) Wir möchten Ihnen dafür danken, dass Sie sich für dieses Gerät entschieden haben. Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch, und bewahren Sie dieses Handbuch für spätere Bezugnahme griffbereit auf.

• Hinweise zu Beschreibungen in dieser Bedienungsanleitung - Seitenverweise werden dargestellt als “ ○○”. - Die gezeigten Abbildungen können sich von Ihrem Gerät unterscheiden. Hochwertige Audiotechnologie wird verwendet, inklusive JENO Engine und LAPC Die JENO Engine überträgt und verarbeitet volldigitale Audiosignale mit minimalem Jitter von der Eingangs- bis zur Leistungsstufe. Die LAPC führt eine Adaptiv-Phasen-Kalibrierung der Lautsprecherauslastung durch, um ideale Verstärkung und Phaseneigenschaften für jeden Lautsprechertyp zu erreichen. Zudem wird für die PWM-Wandlung eine einzigartige hochpräzise PWM-Wandlerschaltung verwendet, die wichtig für die Klangqualität ist. Dreiteilige Konfiguration Bei integrierten Verstärkern gibt es eine Vielzahl von Schaltungen, z. B. Schaltungen für die Handhabung von Eingangs-Mikrosignalen, von großen Stromflüssen usw. Der SU-G700 verwendet eine dreiteilige Konstruktion mit Partitionen zwischen den Schaltungsblöcken je nach dem verarbeiteten Signalpegel. Dies vermeidet Interferenzen zwischen Schaltungsblöcken und sorgt so für eine klare Klangqualität. Hochsteifes Aluminiumgehäuse Das hochsteife Doppelchassis aus Metall verfügt über ein Innen- und ein Außengehäuse aus Stahlplatten. Dies verringert Vibrationen und Störgeräusche, die die Reinheit des Klangs verschlechtern würden. MerkmaleDeutsch

(37) Inhaltsverzeichnis Sicherheitsvorkehrungen

Lesen Sie vor der Verwendung die “Sicherheitsvorkehrungen” in diesem Handbuch sorgfältig durch. Benutzung der Bedienelemente 10 Dieses Gerät, Fernbedienung Anschlüsse 14 Lautsprecherverbindung, Netzkabelverbindung Bedienung 16 Wiedergabe über angeschlossene Geräte Einstellungen 24 Sonstige Einstellungen, Verwendung der Ausgangskorrekturfunktion (LAPC) Fehlerbehebung 30 Bevor Sie den Kundendienst anfordern, lesen Sie die Fehlerbehebung. Sonstige 33 Technische Daten usw. Zubehör Netzkabel (2)

K2CM3YY00041 Außer für die Schweiz K2CS3YY00033 Für die Schweiz Fernbedienung (1) N2QAYA000143 Batterien für Fernbedienung (2)

• Produktnummern, die Sie in dieser Bedienungsanleitung finden, entsprechen dem Stand Februar 2017.

• Änderungen vorbehalten.

• Verwenden Sie das Netzkabel nicht mit anderen Geräten.08 Sicherheitsvorkehrungen

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung: - Setzen Sie dieses Gerät weder Regen, noch Feuchtigkeit, Tropfen oder Spritzern aus. - Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf dieses Gerät. - Ausschliesslich das empfohlene Zubehör verwenden. - Entfernen Sie die Abdeckungen nicht. - Reparieren Sie dieses Gerät nicht selbst. Wenden Sie sich zur Wartung an qualifiziertes Kundendienstpersonal. - Lassen Sie keine Gegenstände aus Metall in dieses Gerät fallen. - Stellen Sie keine schweren Gegenstände auf dieses Gerät. Netzkabel

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung: - Gewährleisten Sie, dass die Spannung der Stromversorgung dem auf diesem Gerät angegebenen Wert entspricht. - Stecken Sie den Netzstecker vollständig in die Steckdose ein. - Ziehen Sie nicht an der Leitung, knicken Sie sie nicht und stellen Sie keine schweren Gegenstände darauf. - Fassen Sie den Stecker nicht mit nassen Händen an. - Fassen Sie den Stecker beim Herausziehen an seinem Korpus an. - Verwenden Sie keinen Netzstecker und keine Steckdose, die beschädigt sind.

• Der Netzstecker ist das trennende Gerät. Installieren Sie dieses Gerät so, dass der Netzstecker sofort aus der Steckdose gezogen werden kann.

• Stellen Sie sicher, dass der Erdungsstift sicher mit dem Netzstecker verbunden ist, um einen elektrischen Schlag zu vermeiden. - Ein Gerät mit CLASS I-Konstruktion wird an eine Netzsteckdose mit Schutzleiteranschluss angeschlossen. Achtung Gerät

• Stellen Sie keine Quellen offener Flammen, z.B. brennende Kerzen, auf das Gerät.

• Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die durch die Benutzung von Mobiltelefonen verursacht werden. Sollte eine solche Störung festgestellt werden, sollte das Handy in größerer Entfernung zu diesem Gerät betrieben werden.

• Dieses Gerät ist für den Betrieb in Ländern mit moderatem und tropischem Klima bestimmt.

• Legen Sie keine Gegenstände auf dieses Gerät. Dieses Gerät wird heiß, wenn es an ist.

• Berühren Sie nicht die Oberseite dieses Geräts. Dieses Gerät wird heiß, wenn es eingeschaltet ist. Aufstellung

• Stellen Sie dieses Gerät auf eine ebene Oberfläche.

• Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung: - Installieren oder positionieren Sie dieses Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüftung des Geräts sicher. - Achten Sie darauf, die Entlüftungsschlitze des Geräts nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z.B. Zeitungen, Tischdecken und Vorhänge. - Setzen Sie dieses Gerät keinem direkten Sonnenlicht, hohen Temperaturen, starker Feuchtigkeit und übermäßigen Erschütterungen aus.

• Stellen Sie sicher, dass der Aufstellungsort stabil genug ist, um das Gewicht dieses Geräts zu tragen ( 34).

• Heben oder tragen Sie dieses Gerät nicht, indem Sie es an den Knöpfen halten. Das Gerät könnte herunterfallen und einen Personenschaden oder eine Fehlfunktion dieses Geräts verursachen.Deutsch

Sicherheitsvorkehrungen (39) Batterie

• Explosionsgefahr bei falschem Anbringen der Batterie. Ersetzen Sie die Batterie nur durch den vom Hersteller empfohlenen Typ.

• Der Missbrauch der Batterien kann zu einem Auslaufen von Elektrolyt und einem Brand führen. - Entfernen Sie die Batterien, wenn Sie die Fernbedienung über längere Zeit nicht benutzen. Bewahren Sie sie an einem kühlen, dunklen Ort auf. - Niemals starker Hitze oder offenem Feuer aussetzen. - Lassen Sie die Batterie(n) nie längere Zeit in einem Auto mit geschlossenen Türen und Fenstern zurück, das direkter Sonneneinstrahlung ausgesetzt ist. - Nehmen Sie die Batterien nicht auseinander, und schließen Sie sie nicht kurz. - Laden Sie Alkali- oder Manganbatterien nicht wieder auf. - Verwenden Sie keine Batterien mit teilweise abgelöstem Mantel. - Verwenden Sie keine alten und neuen Batterien oder verschiedene Typen gleichzeitig.

• Wenden Sie sich zur Entsorgung der Batterien an die lokalen Behörden oder erfragen Sie die richtige Vorgehensweise zur Entsorgung. Installation Schalten Sie das gesamte Gerät vor dem Anschließen aus und lesen Sie die entsprechende Betriebsanleitung.10 Benutzung der Bedienelemente Dieses Gerät (40)

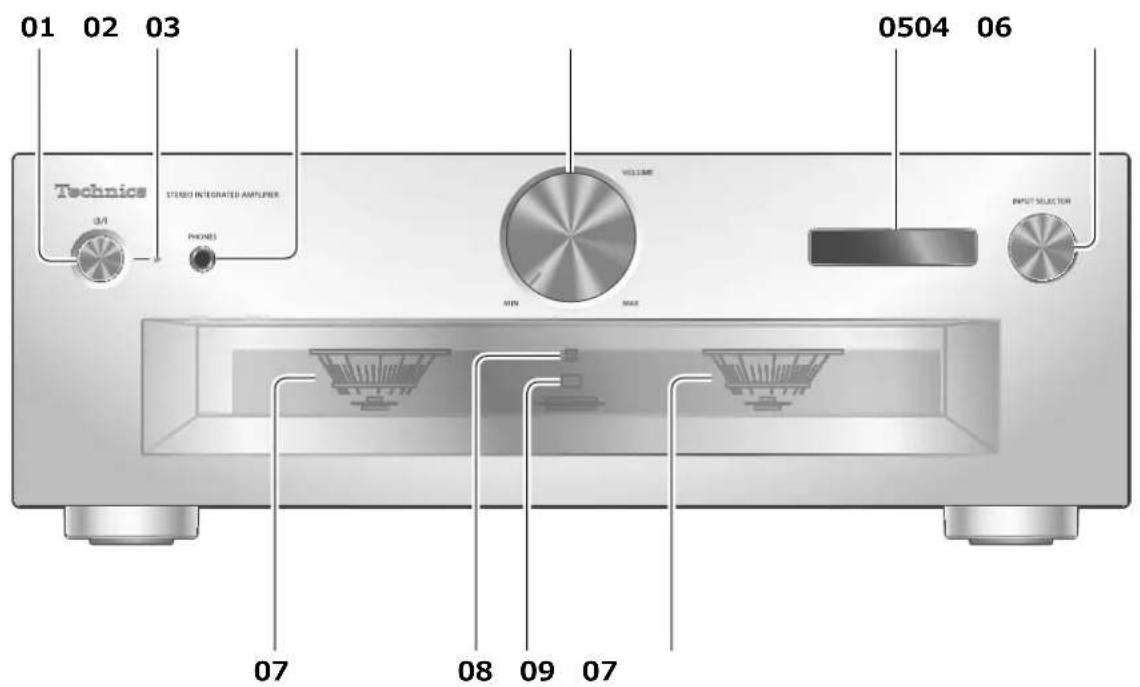

01 Standby-/Ein-Taste ( )

• Drücken Sie diese Taste, um vom Standby- Modus auf “ein” zu wechseln oder umgekehrt. Auch im Standby-Modus verbraucht das Gerät Energie. 02 Leistungsanzeige

• Blau: Das Gerät ist an.

• Aus: Das Gerät befindet sich im Standby- Modus. 03 Kopfhörerbuchse

• Wenn ein Stecker eingesetzt ist, geben die Lautsprecher und PRE OUT-Anschlüsse keinen Sound aus. ( 22)

• Solange “MAIN IN” als Eingangsquelle dieses Geräts ausgewählt ist, wird kein Sound über die Kopfhörerbuchse ausgegeben. ( 20)

• Zu hohe Lautstärke von Ohr- oder Kopfhörern kann zu Gehörverlust führen.

• Das Hören bei voller Lautstärke und über einen längeren Zeitraum kann das Gehör des Benutzers zerstören. 04 Lautstärkeregler

• -- (min), 1 bis 100 (max)

• Stellen Sie zur Anzeige der Lautstärke “VOLUME Display” auf “On”. ( 25) 05 Display

• Informationen wie Eingangsquelle usw. werden angezeigt. ( 32) 06 Eingangswahlschalter

• Drehen Sie diesen Knopf im Uhrzeigersinn oder gegen den Uhrzeigersinn, um die Eingabequelle umzuschalten. 07 Spitzenleistungsmesser

• Anzeige des Ausgangspegels. 100 % zeigt die Ausgangsleistung ( 34).

• Der Spitzenleistungsmesser funktioniert nicht, wenn das Licht ausgeschaltet ist. 08 LAPC-Anzeige ( 26) 09 Fernbedienungs-Signalsensor

• Abstand: Max. 7 m direkt von der Vorderseite

• Winkel: Ca. 30° links und rechts11 Deutsch Benutzung der Bedienelemente (41)

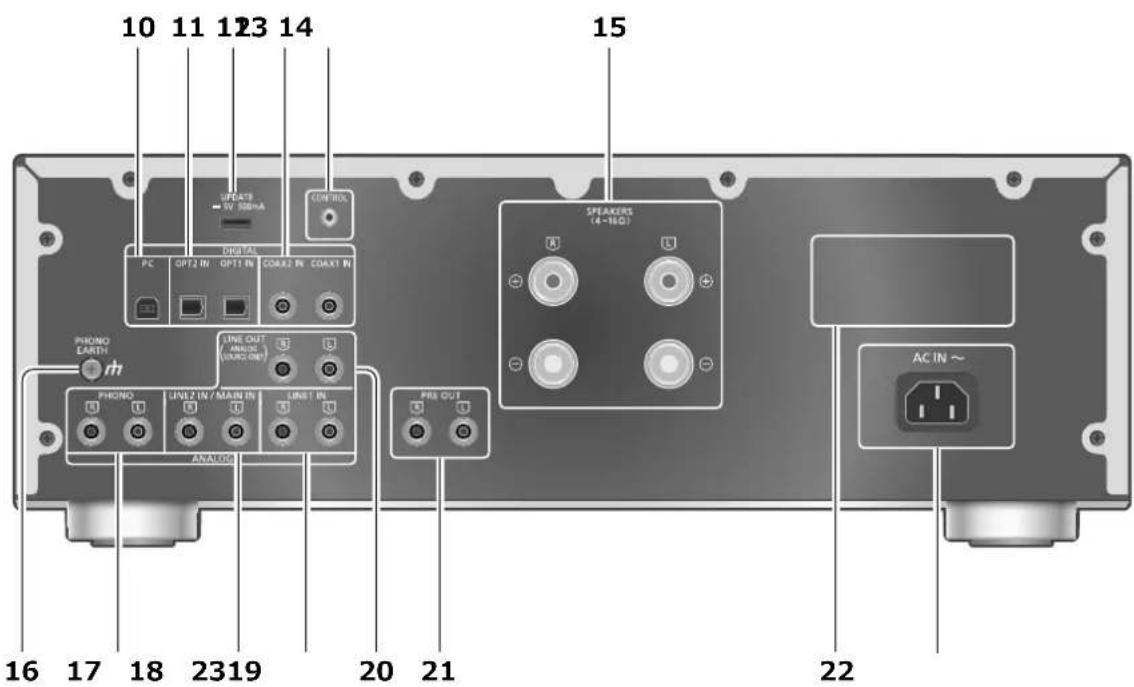

• Zum Anschluss an einen PC usw. ( 17) 11 Optischer digitaler Eingangsanschluss (OPT1 IN/OPT2 IN) ( 16) 12 UPDATE-Anschluss (USB-A)

DC 5 V 500 mA) ( 27) 13 Koaxiale digitale Eingangsanschlüsse (COAX1 IN/COAX2 IN) ( 16) 14 Systemanschluss (CONTROL) ( 28) 15 Ausgangsanschluss für Lautsprecher ( 14) 16 PHONO EARTH-Anschluss ( 18)

• Zum Anschluss des Erdungskabels eines Plattenspielers. 17 Analoge Audioeingangsanschlüsse (PHONO) ( 18)

• MM-Tonabnehmer werden unterstützt. 18 Analoge Audioeingangsanschlüsse (LINE2 IN/MAIN IN)

• Diese Eingangsanschlüsse sind kombiniert mit LINE2 IN und MAIN IN. Wechseln Sie die Funktion je nach den angeschlossenen Geräten. ( 19, 20) 19 Analoge Audioeingangsanschlüsse (LINE1 IN) ( 19) 20 Analoge Audioausgangsanschlüsse (LINE OUT) ( 23) 21 Analoge Audioausgangsanschlüsse (PRE OUT) ( 22) 22 Produktkennzeichnung

• Es wird die Modellnummer angegeben. 23 Netzkabel-Anschluss ( ) ( 15)12 Benutzung der Bedienelemente Fernbedienung (42)

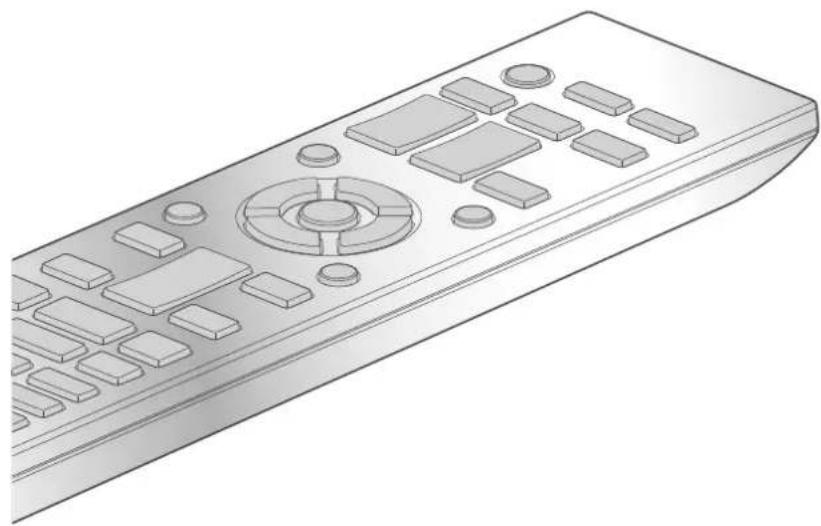

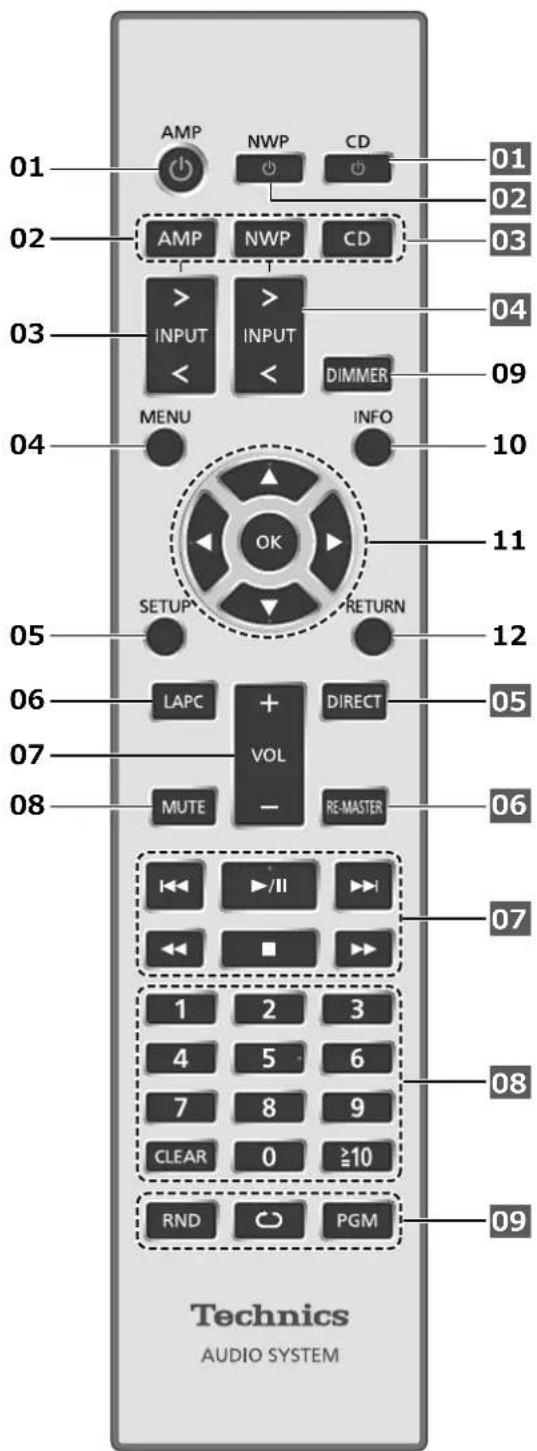

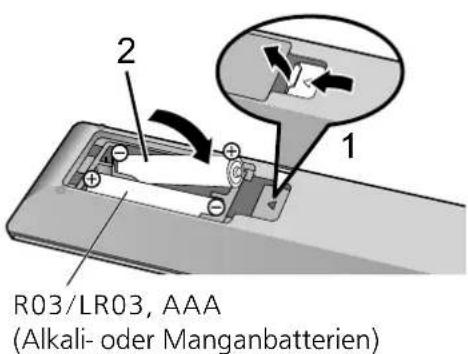

Verwendung der Fernbedienung

(Alkali- oder Manganbatterien) Hinweis

• Legen Sie die Batterie so ein, dass die Pole

und ) mit denen in der Fernsteuerung übereinstimmen.

• Auf den Fernbedienungs-Signalsensor an diesem Gerät richten. ( 10)

• Bewahren Sie die Batterien außerhalb der Reichweite von Kindern auf, um ein Verschlucken zu verhindern. 01 [AMP ]: Standby-/Ein-Taste

• Drücken Sie diese Taste, um vom Standby- Modus auf “ein” zu wechseln oder umgekehrt. Auch im Standby-Modus verbraucht das Gerät Energie. 02 [AMP]/[NWP]/[CD]: Auswahl des zu bedienenden Geräts13 Deutsch Benutzung der Bedienelemente (43) 03 [>INPUT<]: Umschalten der Eingangsquelle ( 16, 17, 18, 19, 20) 04 [MENU]: Öffnen des Menüs ( 18, 19, 20, 21)

05 [SETUP]: Öffnen des Einrichtungsmenüs ( 24)

06 [LAPC]: Ausgangssignals des Verstärkers messen und Ausgabe korrigieren ( 26) 07 [+VOL-]: Anpassen der Lautstärke

• -- (min), 1 bis 100 (max) 08 [MUTE]: Stummschalten des Tons

• Drücken Sie erneut [MUTE], um abzubrechen. “MUTE” wird auch durch Anpassen der Lautstärke durch dieses Gerät oder durch Versetzen des Geräts in den Standby-Modus abgebrochen. 09 [DIMMER]: Einstellen der Leuchte für den Spitzenleistungsmesser, der Anzeige usw.

• Wenn das Display ausgeschaltet ist, leuchtet es nur dann auf, wenn Sie dieses Gerät bedienen. Bevor das Display sich wieder ausschaltet, wird “Display Off” einige Sekunden lang angezeigt.

• Drücken Sie die Taste mehrfach, um die Helligkeit anzupassen.

• Der Spitzenleistungsmesser funktioniert nicht, wenn das Licht ausgeschaltet ist. 10 [INFO]: Anzeigen von Informationen

• Drücken Sie diese Taste, um die Abtastfrequenz und andere Informationen anzuzeigen. (Die Information variiert je nach Eingangsquelle.) 11 [ ], [ ], [ ], [ ]/[OK]: Auswahl/OK

12 [RETURN]: Zurückkehren zur vorherigen Anzeige

: Drücken Sie zunächst [AMP], um dieses Gerät einzuschalten. (Die Fernbedienung kann für ein anderes Technics-Gerät funktionieren und nicht für dieses Gerät, wenn Sie [NWP] oder [CD] drücken.) ■ Tasten für die Systemsteuerfunktion für Technics-Geräte Die Fernbedienung für dieses Gerät kann auch für die Systemsteuerfunktion für Technics- Geräte (Netzwerk-Audio-Player, CD-Player usw.) verwendet werden. Informationen zur Bedienung der Geräte finden Sie auch in deren Bedienungsanleitungen.

[ ] Standby-/Ein-Schalter für den CD-Player

[ ] Standby-/Ein-Schalter für den Netzwerk-Audio-Player

Auswählen des zu bedienenden Geräts

Auswählen der Eingangsquelle für den Netzwerk-Audio-Player

Ein-/Ausschalten des Direktmodus

Ein-/Ausschalten des Re-Masters

Steuertasten für grundlegende Wiedergabefunktionen

Steuertasten für grundlegende Wiedergabefunktionen Fernbedienungscode Wenn ein anderes Gerät auf die mitgelieferte Fernbedienung reagiert, ändern Sie den Fernbedienungscode.

• Die Werkseinstellung lautet “Mode 1”. 1 Drücken Sie [AMP]. 2 Drücken Sie [SETUP]. 3 Drücken Sie [ ], [ ] wiederholt, um “Remote Control” auszuwählen, und drücken Sie danach [OK].

• Der aktuelle Fernbediencode dieses Geräts wird einige Sekunden lang angezeigt. 4 Wenn “Set Mode 1/2” angezeigt wird, konfigurieren Sie den Fernbediencode der Fernbedienung. Um “Mode 1” einzustellen: Halten Sie [OK] und [1] mindestens 4 Sekunden lang gedrückt. Um “Mode 2” einzustellen: Halten Sie [OK] und [2] mindestens 4 Sekunden lang gedrückt. 5 Zeigen Sie mit der Fernbedienung auf dieses Gerät und halten Sie [OK] mindestens 4 Sekunden lang gedrückt.

• Wenn der Code der Fernbedienung geändert wird, wird der neue Code einige Sekunden lang auf dem Display angezeigt. ■ Wenn “Remote 1” oder “Remote 2” angezeigt wird Wenn “Remote 1” oder “Remote 2” angezeigt wird, verwenden dieses Gerät und die Fernbedienung unterschiedliche Codes. Führen Sie Schritt 3 oben durch.14 Anschlüsse Lautsprecher/Netzkabel (44)

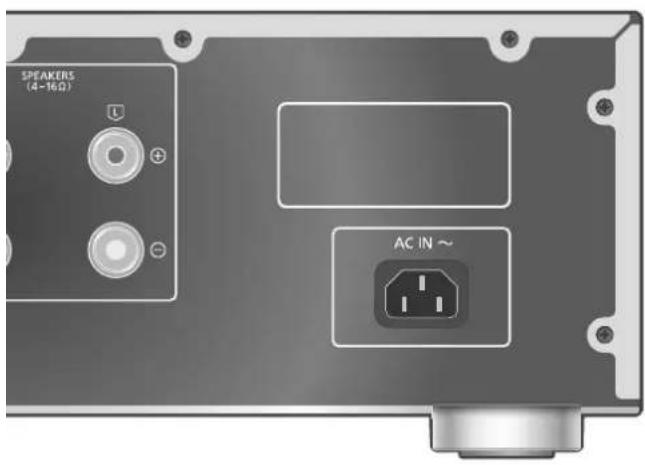

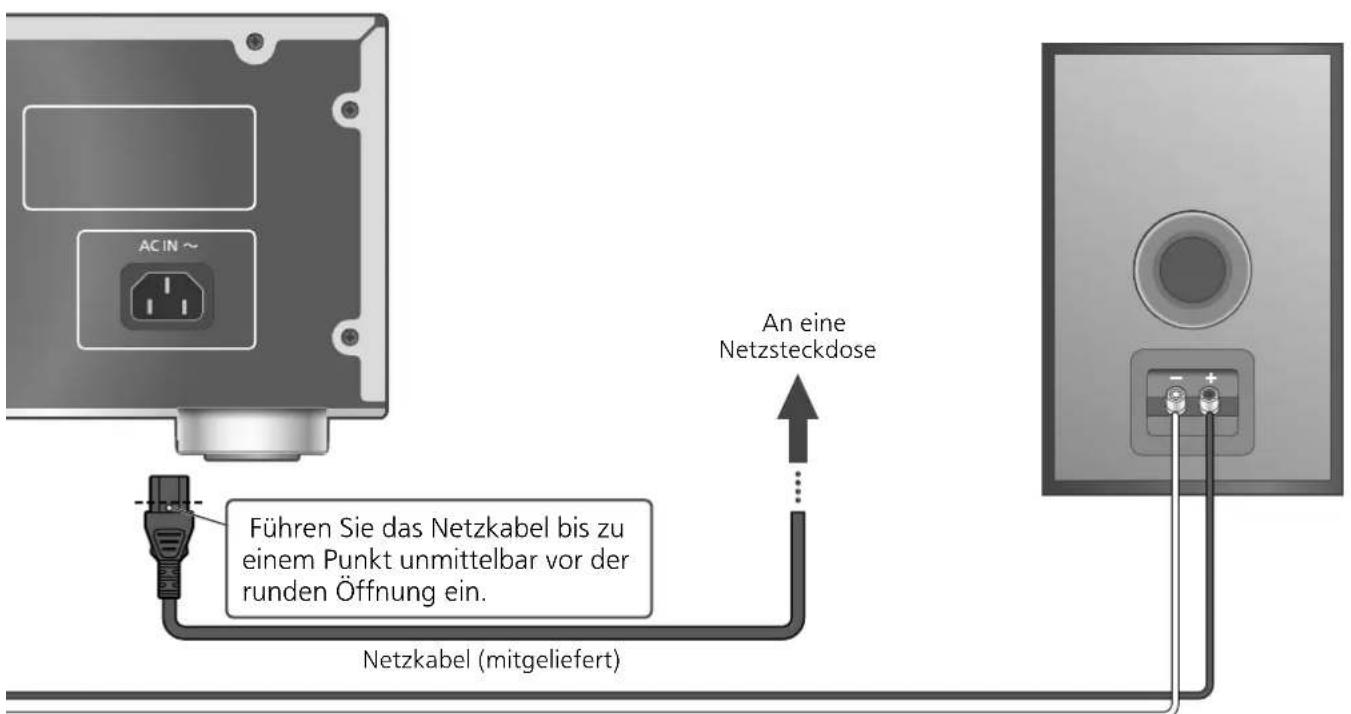

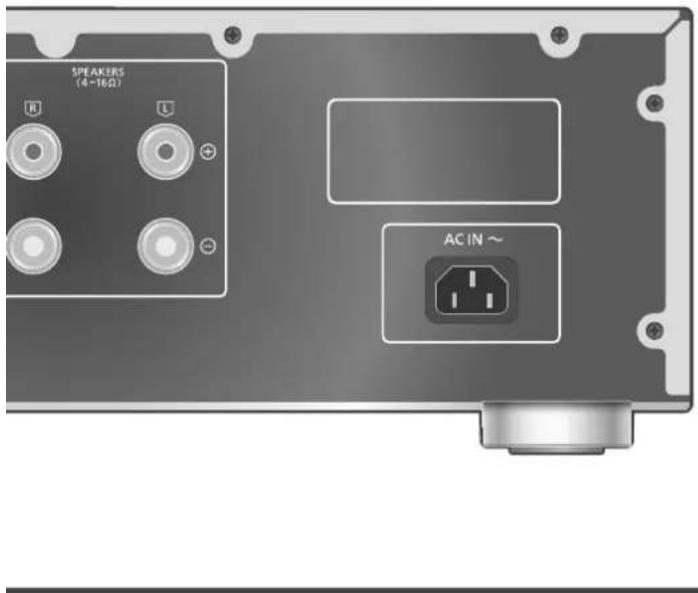

• Verwenden Sie ausschließlich das mitgelieferte Netzkabel.

• Verbinden Sie das Netzkabel erst, wenn alle anderen Verbindungen hergestellt wurden.

• Stecken Sie die Stecker der zu verbindenden Kabel vollständig ein.

• Knicken Sie Kabel nicht in spitzen Winkeln.

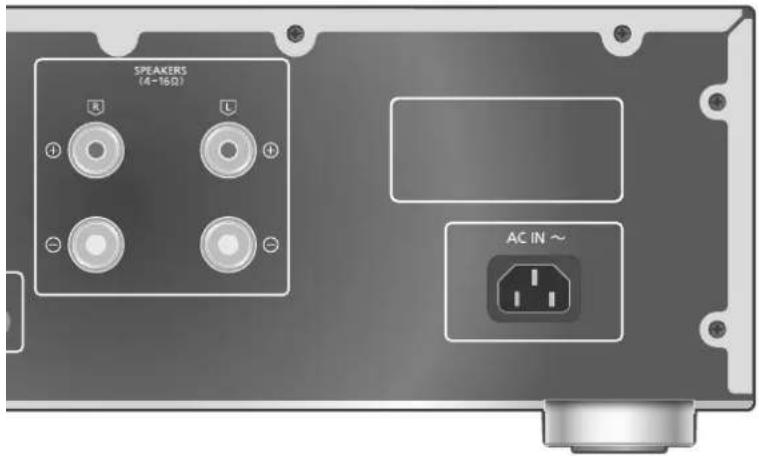

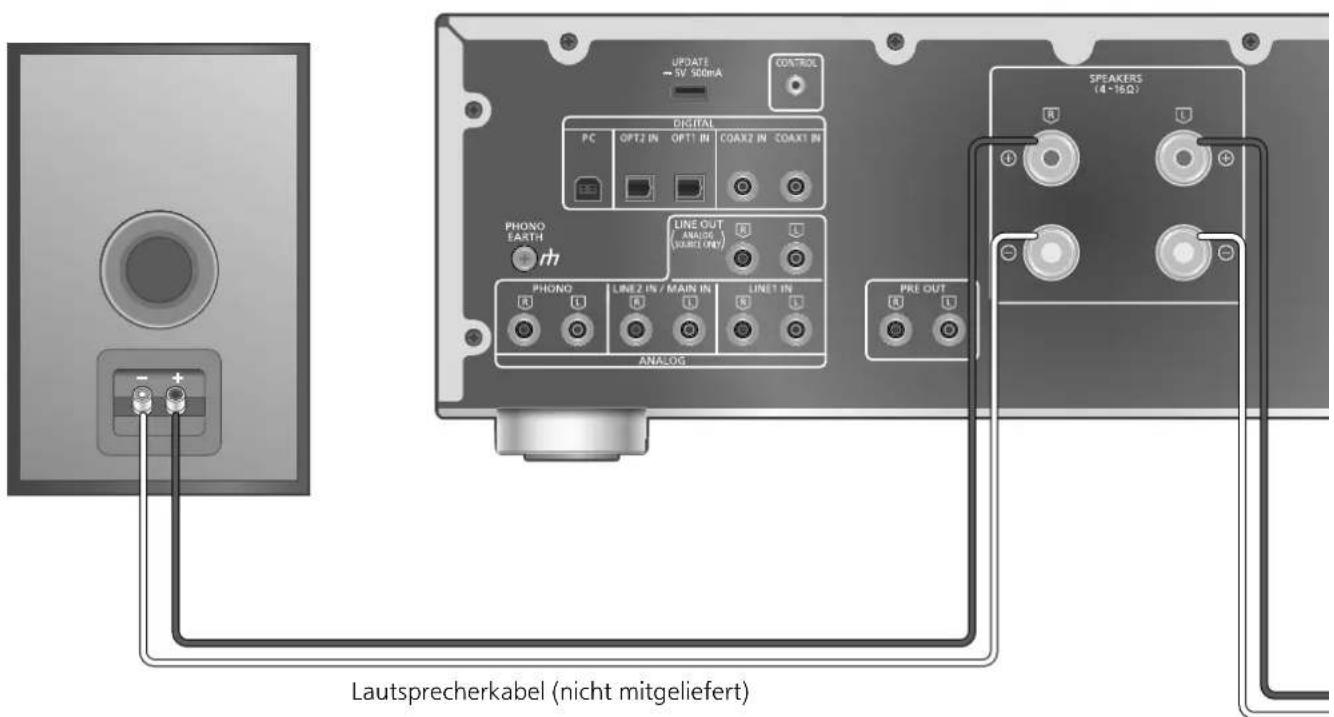

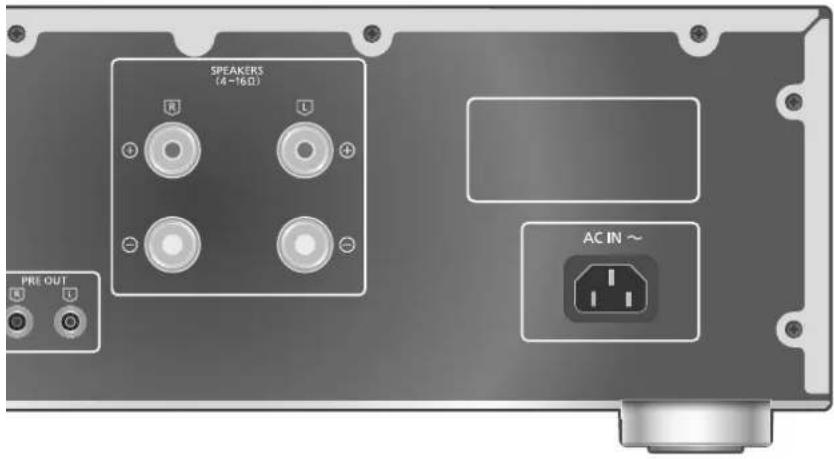

• Wenn der Verstärker an die Lautsprecher angeschlossen ist, können Sie sein Ausgangssignal messen und korrigieren, um die Audioausgabe zu optimieren. ( 26) Lautsprecherkabel (nicht mitgeliefert) Lautsprecheranschluss 1 Drehen Sie die Knöpfe, um sie zu lösen, und führen Sie die Kerndrähte in die Löcher ein.

2 Ziehen Sie die Knöpfe fest.

Wenn die Verbindungen hergestellt wurden, ziehen Sie leicht an den Lautsprecherkabeln, um sicherzustellen, dass diese fest verbunden sind.

• Achten Sie darauf, die Polarität der Lautsprecherdrähte nicht zu überkreuzen (Kurzschluss) oder umzukehren, da dies zur Beschädigung des Verstärkers führen kann. FALSCH

• Verdrahten Sie die Polarität (+/-) der Anschlüsse richtig. Andernfalls können die Stereo-Effekte beeinträchtigt werden oder es kann zu Fehlfunktionen kommen.

• Detaillierte Informationen finden Sie in der Bedienungsanleitung der Lautsprecher.15 Deutsch Anschlüsse (45) Netzkabelanschluss Erst anschließen, wenn alle anderen Kabel bereits angeschlossen sind. Hinweis

• Dieses Gerät verbraucht kleine Mengen an Wechselstrom ( 34), auch wenn es sich im Standby-Modus befindet. Ziehen Sie den Stecker aus der Steckdose, wenn das Gerät über einen längeren Zeitraum nicht verwendet wird. Positionieren Sie das Gerät so, dass der Stecker leicht gezogen werden kann. Lautsprecherkabel (nicht mitgeliefert) Netzkabel (mitgeliefert) An eine Netzsteckdose Führen Sie das Netzkabel bis zu einem Punkt unmittelbar vor der runden Öffnung ein. Anpassung des Lautsprecherausgangs (LAPC) Sie können die Einstellungen anhand Ihrer eigenen Lautsprecher optimieren. ( 26)16 Bedienung Verwendung eines digitalen Audio-Ausgangsgeräts (46) Verwendung eines koaxialen Digitalkabels 1 Ziehen Sie das Netzkabel. 2 Verbinden Sie dieses Gerät und einen CD-Player usw. 3 Schließen Sie das Netzkabel an dieses Gerät an. ( 15) 4 Drücken Sie [AMP ], um dieses Gerät einzuschalten. 5 Drücken Sie wiederholt [>INPUT<], um “COAX1” oder “COAX2” auszuwählen.

Sie können die Eingangsquelle auch durch Drehen des Eingangswahlschalters am Gerät wählen. 6 Starten Sie die Wiedergabe auf dem angeschlossenen Gerät. Hinweis

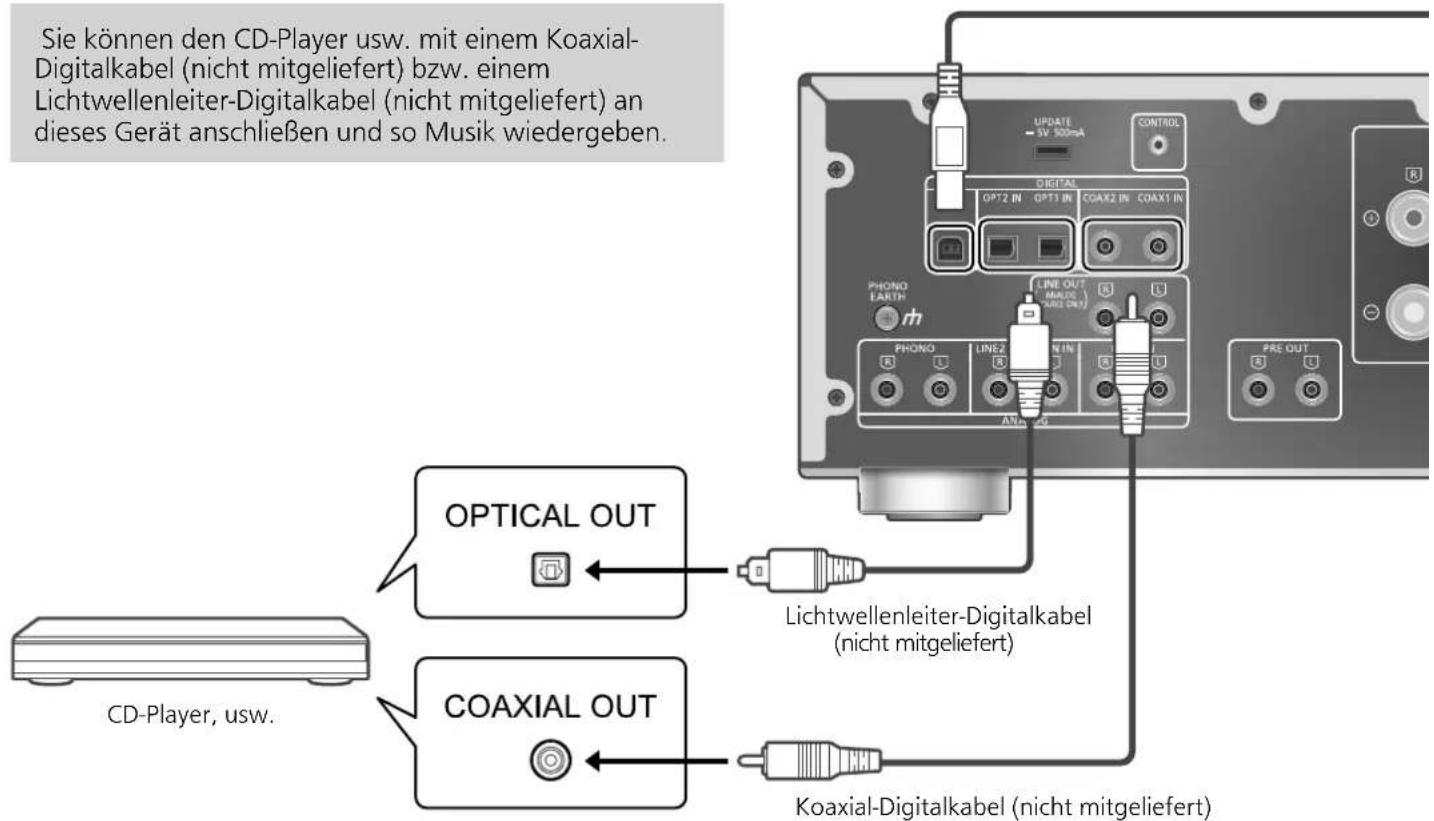

Die digitalen Audio-Eingangsanschlüsse an diesem Gerät können nur lineare PCM-Signale erkennen. Weitere Details finden Sie in der Bedienungsanleitung des Geräts. - Abtastrate: Koaxialer digitaler Eingang 32/44,1/48/88,2/96/176,4/192 kHz Optischer digitaler Eingang 32/44,1/48/88,2/96 kHz - Anzahl der Quantisierungsbits: 16/24 Bit Sie können den CD-Player usw. mit einem Koaxial- Digitalkabel (nicht mitgeliefert) bzw. einem Lichtwellenleiter-Digitalkabel (nicht mitgeliefert) an dieses Gerät anschließen und so Musik wiedergeben. Lichtwellenleiter-Digitalkabel (nicht mitgeliefert) CD-Player, usw. Koaxial-Digitalkabel (nicht mitgeliefert) Verwendung eines Lichtwellenleiter- Digitalkabels 1 Ziehen Sie das Netzkabel. 2 Verbinden Sie dieses Gerät und einen CD-Player usw. 3 Schließen Sie das Netzkabel an dieses Gerät an. ( 15) 4 Drücken Sie [AMP ], um dieses Gerät einzuschalten. 5 Drücken Sie wiederholt [>INPUT<], um “OPT1” oder “OPT2” auszuwählen.

• Sie können die Eingangsquelle auch durch Drehen des Eingangswahlschalters am Gerät wählen. 6 Starten Sie die Wiedergabe auf dem angeschlossenen Gerät.17 Deutsch Bedienung Verwendung des PC usw. (47) Sie können den PC usw. mit einem USB-2.0-Kabel (nicht mitgeliefert) an dieses Gerät anschließen und so Musik wiedergeben. ■ Vorbereitung Verbindung mit einem PC

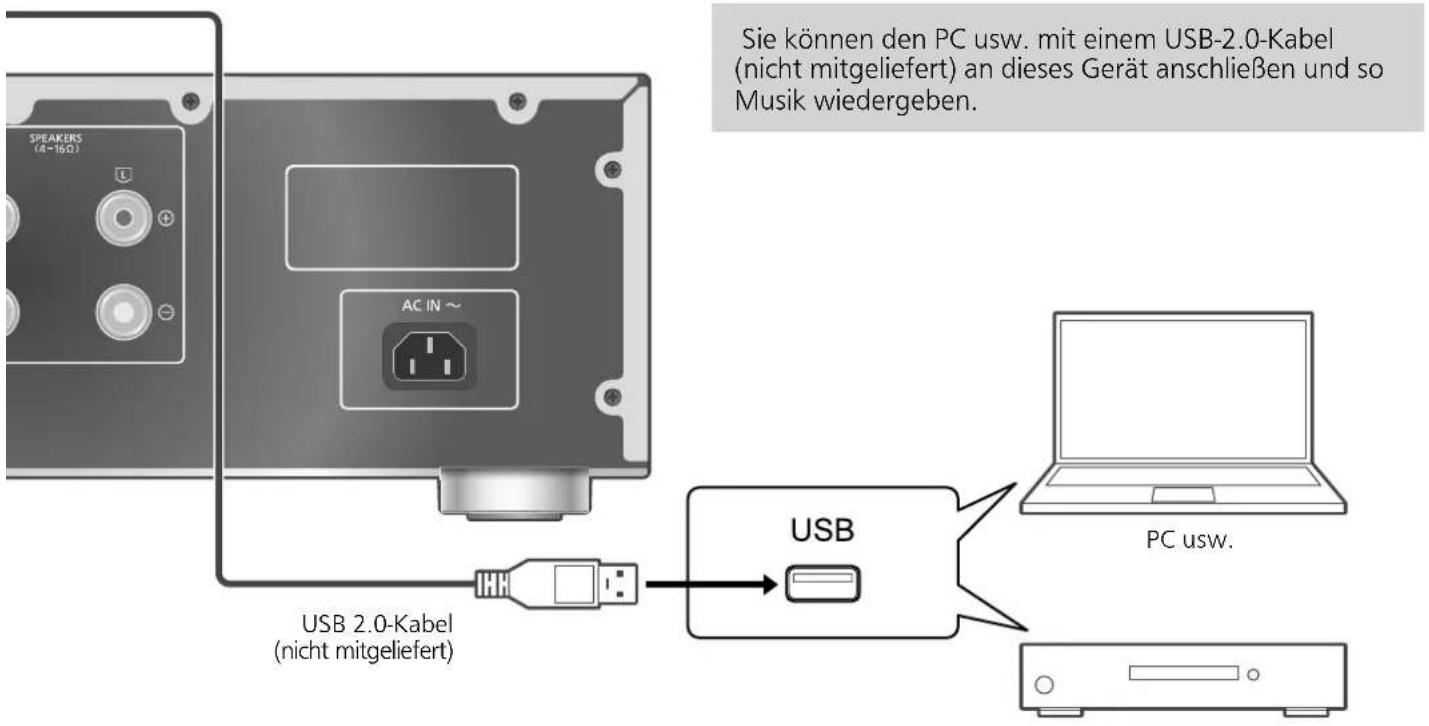

• Bevor Sie eine Verbindung zu einem PC herstellen, folgen Sie den Schritten unten.

• Empfohlene Betriebssystem-Versionen für Ihren PC (Stand: Februar 2017) finden Sie hier: - Windows 7, Windows 8, Windows 8.1, Windows 10 - OS X 10.7, 10.8, 10.9, 10.10, 10.11, macOS 10.12 Laden Sie den speziellen USB-Treiber auf den PC herunter und installieren Sie ihn. (Nur bei einem Windows-Betriebssystem)

• Laden Sie den Treiber von der folgenden Website herunter und installieren Sie ihn. www.technics.com/support/ Laden Sie die spezielle App “Technics Audio Player” (kostenlos) auf den PC herunter und installieren Sie sie.

• Laden Sie die App von der folgenden Website herunter und installieren Sie diese. www.technics.com/support/ Verwendung eines USB-2.0-Kabels 1 Ziehen Sie das Netzkabel. 2 Verbinden Sie dieses Gerät und einen PC usw. 3 Schließen Sie das Netzkabel an dieses Gerät an. ( 15) 4 Drücken Sie [AMP ], um dieses Gerät einzuschalten. 5 Drücken Sie wiederholt [>INPUT<], um “PC” auszuwählen.

• Sie können die Eingangsquelle auch durch Drehen des Eingangswahlschalters am Gerät wählen. 6 Starten Sie die Wiedergabe auf dem angeschlossenen PC mit der dafür vorgesehenen App “Technics Audio Player”. Hinweis

Beziehen Sie sich bezüglich des Verbindens eines Audiogeräts mit USB-DAC-Ausgangsanschluss, z. B. das ST-G30, auf die Bedienungsanleitung des angeschlossenen Geräts.

• Informationen zum unterstützten Format finden Sie unter “Formatunterstützung”. ( 35)

• Windows ist ein eingetragenes Warenzeichen von Microsoft Corporation in den USA und anderen Ländern.

• Mac und OS X sind Warenzeichen von Apple Inc., die in den USA und in anderen Ländern eingetragen sind.

• macOS ist eine Marke von Apple Inc. PC usw. USB 2.0-Kabel (nicht mitgeliefert) Audiogerät mit USB-DAC- Ausgangsanschluss, z. B. ST-G30.18 Bedienung Verwendung eines Plattenspielers (PHONO) (48) PHONO EARTH Verwendung eines PHONO-Kabels 1 Ziehen Sie das Netzkabel. 2 Verbinden Sie dieses Gerät und einen Plattenspieler. 3 Schließen Sie das Netzkabel an dieses Gerät an. ( 15) 4 Drücken Sie [AMP ], um dieses Gerät einzuschalten. 5 Drücken Sie wiederholt [>INPUT<], um “PHONO” auszuwählen.

Sie können die Eingangsquelle auch durch Drehen des Eingangswahlschalters am Gerät wählen. 6 Starten Sie die Wiedergabe auf dem angeschlossenen Plattenspieler. Hinweis

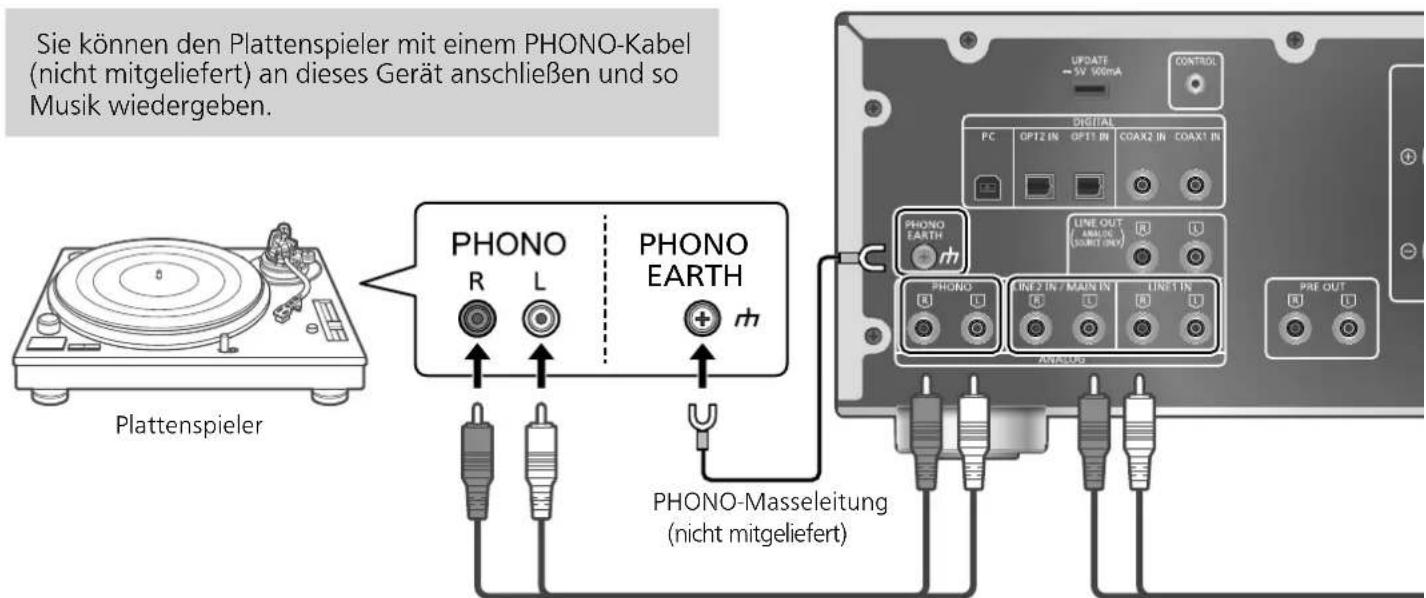

• Zum Anschluss eines Plattenspielers mit integriertem PHONO-Equalizer verbinden Sie sein Kabel mit den analogen Audioeingangsanschlüssen (LINE1 IN oder LINE2 IN) dieses Geräts. ( 19)

• Zum Anschluss eines Plattenspielers mit PHONO-Masseleitung verbinden Sie die PHONO-Masseleitung mit dem PHONO EARTH- Anschluss dieses Geräts. Sie können den Plattenspieler mit einem PHONO-Kabel (nicht mitgeliefert) an dieses Gerät anschließen und so Musik wiedergeben. PHONO-Kabel (nicht mitgeliefert) PHONO-Masseleitung (nicht mitgeliefert) Plattenspieler Klangverzerrungen minimieren Sollte es während der Nutzung der analogen Audioeingangsanschlüsse zu Klangverzerrungen kommen, stellen Sie das Dämpfungselement auf “On(-3dB)”/“On(-6dB)”/“On(-10dB)”.

• Die Werkseinstellung lautet “Off”. 1 Drücken Sie [AMP]. 2 Drücken Sie [MENU].

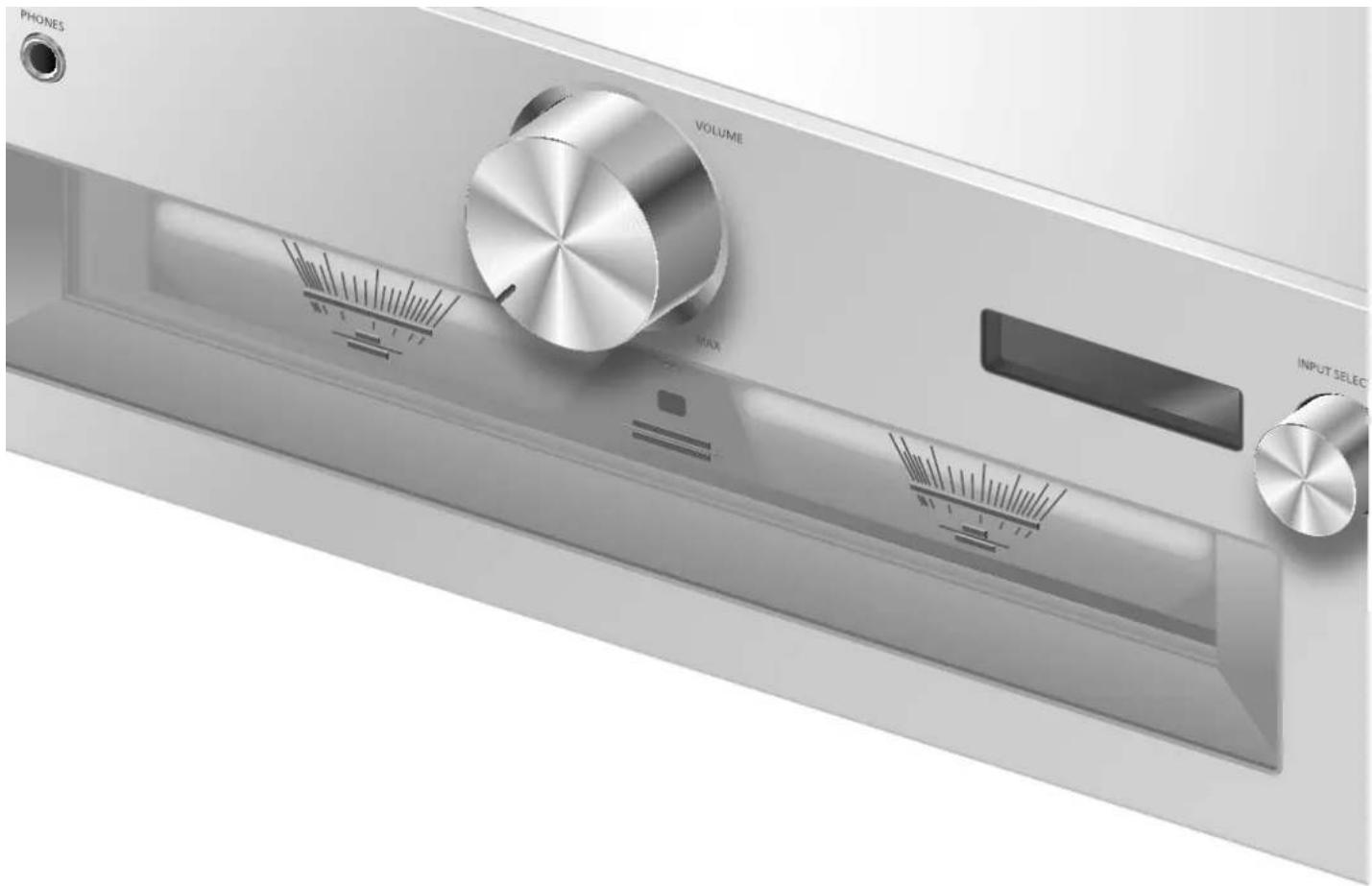

Drücken Sie [ ], [ ] wiederholt, um “Attenuator” auszuwählen, und drücken Sie danach [OK]. 4 Drücken Sie [ ], [ ], um “On(-3dB)”/ “On(-6dB)”/“On(-10dB)” auszuwählen, und drücken Sie danach [OK]. Verringerung von geringem Rauschen Verringert geringes Rauschen bei verzogenen Schallplatten.

• Die Werkseinstellung lautet “Off”.

• Sie können dieses Menü auch einstellen, während “LINE1” oder “LINE2” als Eingangsquelle des Geräts ausgewählt ist. 1 Drücken Sie [AMP]. 2 Drücken Sie [MENU].

Drücken Sie [ ], [ ] wiederholt, um “Subsonic Filter” auszuwählen, und drücken Sie danach [OK]. 4 Drücken Sie [ ], [ ] zur Auswahl von “On” und drücken Sie danach [OK].19 Deutsch Bedienung Verwendung eines analogen Audioausgangsgeräts (LINE1/LINE2) (49) Analoges Audiokabel (nicht mitgeliefert) Blu-ray Disc-Player, usw. Verwendung eines analogen Audiokabels 1 Ziehen Sie das Netzkabel. 2 Verbinden Sie dieses Gerät und einen Blu-ray Disc-Player usw. 3 Schließen Sie das Netzkabel an dieses Gerät an. ( 15) 4 Drücken Sie [AMP ], um dieses Gerät einzuschalten. 5 Drücken Sie wiederholt [>INPUT<], um “LINE1” oder “LINE2” auszuwählen.

Sie können die Eingangsquelle auch durch Drehen des Eingangswahlschalters am Gerät wählen.

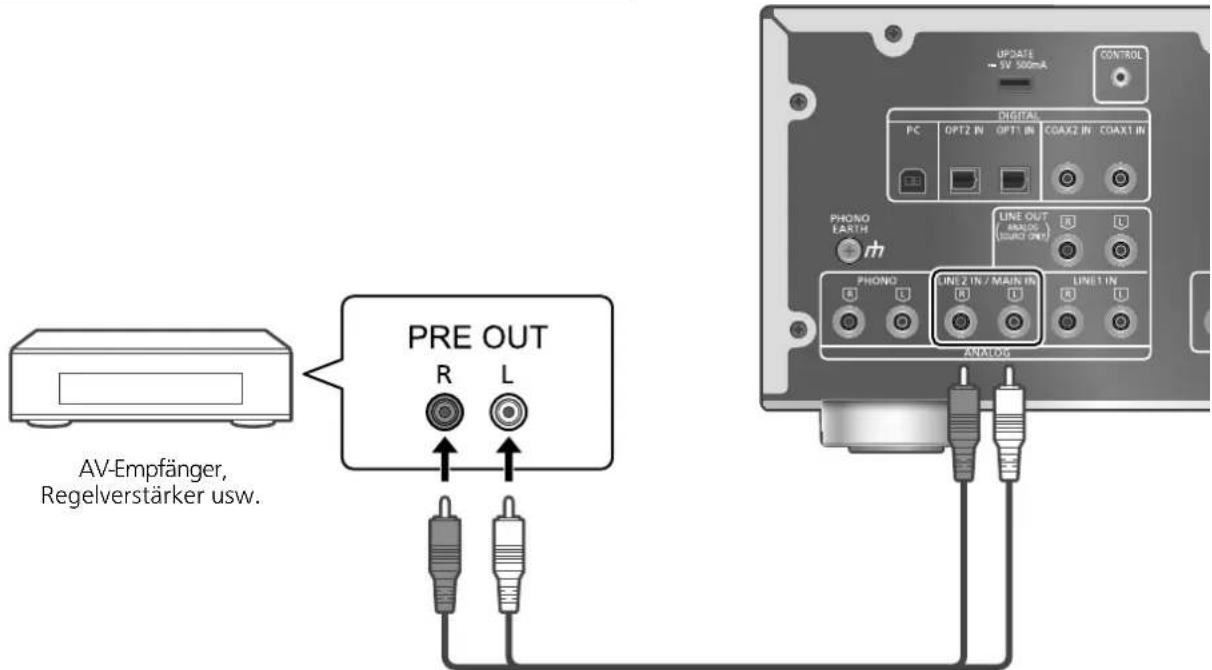

• Stellen Sie auf “LINE2” (siehe unten), wenn “MAIN IN” als Eingangsquelle dieses Geräts ausgewählt ist. 6 Starten Sie die Wiedergabe auf dem angeschlossenen Gerät. Beim Verbinden mit “LINE2” Analoge Audioeingangsanschlüsse (LINE2 IN/ MAIN IN) sind kombiniert mit LINE2 und MAIN IN. Wechseln Sie die Funktion je nach den angeschlossenen Geräten.

• Die Werkseinstellung lautet “LINE2”. 1 Drücken Sie [AMP]. 2 Drücken Sie wiederholt [>INPUT<], um “MAIN IN” auszuwählen. 3 Drücken Sie [MENU]. 4 Drücken Sie [ ], [ ] wiederholt, um “Input Mode” auszuwählen, und drücken Sie danach [OK].

Drücken Sie [ ], [ ] wiederholt, um “LINE2” auszuwählen, und drücken Sie danach [OK]. 6 Bestätigen Sie die Meldung und drücken Sie [OK].

• Die Lautstärke nach dem Wechsel zu “LINE2” wird angezeigt. Bestätigen und verstellen Sie die Lautstärke, bevor Sie [OK] drücken. 7 Drücken Sie [ ], [ ] zur Auswahl von “Yes” und drücken Sie danach [OK]. Klangverzerrungen minimieren Sollte es während der Nutzung der analogen Audioeingangsanschlüsse zu Klangverzerrungen kommen, stellen Sie das Dämpfungselement auf “On”.

• Die werkseitige Standardeinstellung ist “Off”. 1 Drücken Sie [AMP]. 2 Drücken Sie [MENU]. 3 Drücken Sie [ ], [ ] wiederholt, um “Attenuator” auszuwählen, und drücken Sie danach [OK]. 4 Drücken Sie [ ], [ ] zur Auswahl von “On” und drücken Sie danach [OK]. Sie können den Blu-ray Disc-Player usw. mit einem analogen Audiokabel (nicht mitgeliefert) an dieses Gerät anschließen und so Musik wiedergeben.20 Bedienung Verwendung dieses Geräts als Endstufe (50) Sie können den AV-Empfänger, Regelverstärker usw. mit einem analogen Audiokabel (nicht mitgeliefert) an dieses Gerät anschließen und dieses Gerät als Endstufe verwenden. AV-Empfänger, Regelverstärker usw. Stellen Sie die Lautstärke des AV-Empfängers, Regelverstärkers usw. auf ein Minimum, bevor Sie sie anschließen. Während der Verwendung dieses Geräts als Endstufe ist die Lautstärkeregelung mit diesem Gerät deaktiviert. Verstellen Sie die Lautstärke nach und nach mit dem angeschlossenen Gerät. Leiten Sie das Audiosignal der PRE OUT/ LINE OUT-Anschlüsse nicht in die MAIN IN- Anschlüsse des Geräts. Dies könnte eine Störung zur Folge haben. Analoges Audiokabel (nicht mitgeliefert) Verwendung eines analogen Audiokabels 1 Ziehen Sie das Netzkabel. 2 Stellen Sie die Verbindung zwischen diesem Gerät und dem AV-Empfänger, Regelverstärker usw. erst her, nachdem Sie die Lautstärke des Geräts verringert haben. 3 Schließen Sie das Netzkabel an dieses Gerät an. ( 15) 4 Drücken Sie [AMP ], um dieses Gerät einzuschalten. 5 Drücken Sie wiederholt [>INPUT<], um “LINE2” auszuwählen.

• Sie können die Eingangsquelle auch durch Drehen des Eingangswahlschalters am Gerät wählen. 6 Drücken Sie [AMP]. 7 Drücken Sie [MENU]. 8 Drücken Sie [ ], [ ] wiederholt, um “Input Mode” auszuwählen, und drücken Sie danach [OK].21 Deutsch Bedienung (51) 9 Drücken Sie [ ], [ ], um “MAIN IN” auszuwählen, und drücken Sie danach [OK]. 10 Bestätigen Sie die Meldung und drücken Sie [OK]. 11 Drücken Sie [ ], [ ] zur Auswahl von “Yes” und drücken Sie danach [OK]. 12 Starten Sie die Wiedergabe auf dem angeschlossenen Gerät. Hinweis

• Die Lautstärke kann nicht mithilfe dieses Geräts verstellt werden.

• Es wird kein Klang über die Kopfhörerbuchse und die PRE OUT-Anschlüsse ausgegeben.

• Wählen Sie “LINE2”, wenn Sie dieses Gerät nicht als Endstufe verwenden. ( 19)

• Wenn die Lautstärke beim Wechsel der Eingangsquelle zu “LINE2” oder einer anderen Quelle über “MAIN IN” höher als die vorherige Stufe ist, wird sie automatisch angepasst. Klangverzerrungen minimieren Wenn Klangverzerrungen auftreten, kann ein Einstellen des Dämpfungselements auf “On” für Abhilfe sorgen.

• Die Werkseinstellung lautet “Off”. 1 Drücken Sie [AMP]. 2 Drücken Sie [MENU]. 3 Drücken Sie [ ], [ ] wiederholt, um “Attenuator” auszuwählen, und drücken Sie danach [OK]. 4 Drücken Sie [ ], [ ] zur Auswahl von “On” und drücken Sie danach [OK].22 Bedienung Anschließen einer Endstufe, eines Subwoofers usw. (52) Analoges Audiokabel (nicht mitgeliefert) Endstufe, Subwoofer usw. Sie können eine Endstufe, einen Subwoofers usw. mit einem analogen Audiokabel (nicht mitgeliefert) anschließen, um die analogen Audiosignale auszugeben. Leiten Sie das Audiosignal der PRE OUT/ LINE OUT-Anschlüsse nicht in die analogen Audioeingang-Anschlüsse des Geräts. Dies könnte eine Störung zur Folge haben. Verwendung eines analogen Audiokabels 1 Ziehen Sie das Netzkabel. 2 Verbinden Sie dieses Gerät und eine Endstufe, einen Subwoofer usw. 3 Schließen Sie das Netzkabel an dieses Gerät an. ( 15) 4 Drücken Sie [AMP ], um dieses Gerät einzuschalten. Hinweis

• Weitere Details finden Sie in der Bedienungsanleitung des angeschlossenen Geräts.

• Solange “MAIN IN” als Eingangsquelle dieses Geräts ausgewählt ist, wird kein Sound über die PRE OUT-Ausgänge ausgegeben. Einstellen des Audioausgangs (PRE OUT) Sie können den Audioausgang der Lautsprecher- Ausgangsanschlüsse und PRE OUT-Anschlüsse einstellen. 1 Drücken Sie [AMP]. 2 Drücken Sie [SETUP]. 3 Drücken Sie [ ], [ ] wiederholt, um “PRE OUT” auszuwählen, und drücken Sie danach [OK].

Drücken Sie [ ], [ ], um den Ausgang auszuwählen, und drücken Sie danach [OK].

• Die Werkseinstellung lautet “On”.

• Nicht verfügbar, wenn “MAIN IN” als Eingangsquelle dieses Geräts ausgewählt ist. On: Klangausgabe über die Ausgangsanschlüsse der Lautsprecher und die PRE OUT-Anschlüsse. On (Speaker:Off): Es wird kein Sound über die Ausgangsanschlüsse der Lautsprecher ausgegeben. Die Sound- Ausgabe erfolgt über die PRE OUT-Anschlüsse. Off: Es wird kein Sound über die PRE OUT- Anschlüsse ausgegeben. Es wird Sound über die Ausgangsanschlüsse der Lautsprecher ausgegeben. Hinweis

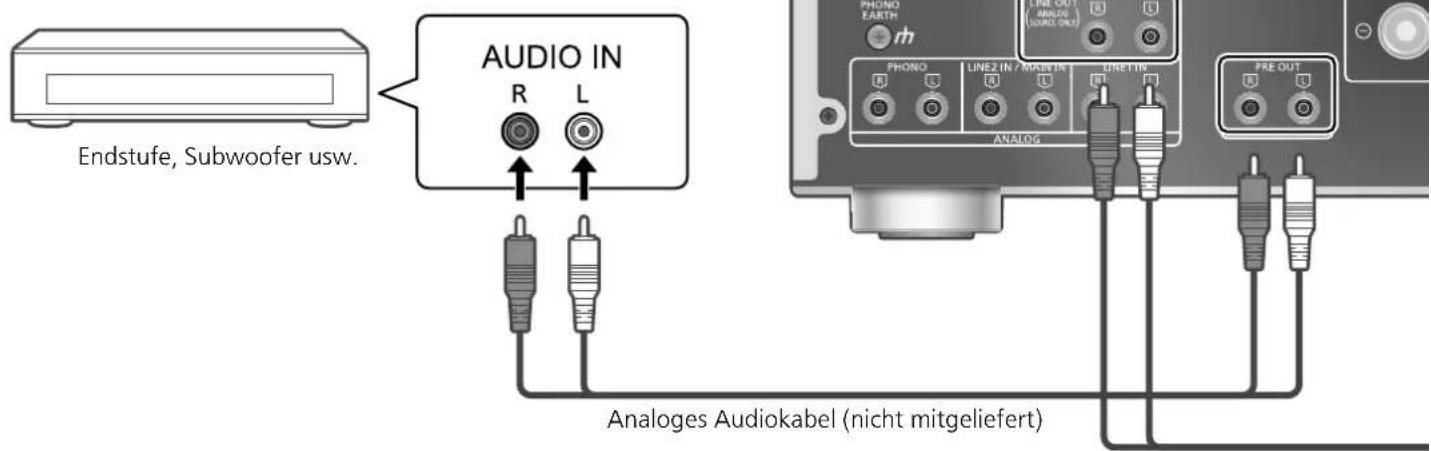

• Für den Anschluss einer Endstufe wird die Einstellung “On (Speaker:Off)” (Nennleistung: 1 V) empfohlen.23 Deutsch Verwendung eines analogen Audio-Eingangsgeräts Bedienung (53) Analoges Audiokabel (nicht mitgeliefert) CD-Rekorder usw. Sie können den CD-Rekorder usw. mit einem analogen Audiokabel (nicht mitgeliefert) anschließen, um analoge Audiosignale von diesem Gerät auszugeben (LINE1/ LINE2/PHONO). Verwendung eines analogen Audiokabels 1 Ziehen Sie das Netzkabel. 2 Verbinden Sie dieses Gerät und einen CD-Rekorder usw. 3 Schließen Sie das Netzkabel an dieses Gerät an. ( 15) 4 Drücken Sie [AMP ], um dieses Gerät einzuschalten. Hinweis

• Wenn ein digitales Audiosignal (COAX1/ COAX2/OPT1/OPT2/PC) als Eingangsquelle für dieses Gerät ausgewählt ist, wird ein analoges Audiosignal (LINE1) ausgegeben.

• Beim Wechsel der Eingangsquelle kann es zu abgehacktem Audio im Ausgangs-Audiosignal kommen. Leiten Sie das Audiosignal der PRE OUT/ LINE OUT-Anschlüsse nicht in die analogen Audioeingang-Anschlüsse des Geräts. Dies könnte eine Störung zur Folge haben.24 Einstellungen Klangeinstellung, Sonstige Einstellungen (54) 1 Drücken Sie [AMP]. 2 Drücken Sie [SETUP]. 3 Drücken Sie [

wiederholt, um das Menü auszuwählen, und drücken Sie danach [OK]. 4 Drücken Sie zum Einstellen

], [ ], [ ], [ ] und drücken Sie danach [OK]. Die Klangeffekte und anderen Einstellungen können konfiguriert werden. Einstellung von BASS/MID/TREBLE “Tone Control” Sie können den Ton dieses Geräts einstellen. Jeder Tonbereich (BASS/MID/TREBLE) kann eingestellt werden.

• Um diese Funktion zu aktivieren, wählen Sie “On (adjustment)”.

• Jeder Pegel kann zwischen “-10” und “+10” eingestellt werden.

• “TONE” wird nach der Einstellung angezeigt.

• Beim Verbinden der Systemsteuerfunktion für Technics-Geräte (Netzwerk-Audio-Player usw.) mit diesem Gerät hat die Sound-Einstellung auf dem verbundenen Gerät möglicherweise Priorität vor diesem Gerät. Verstellen Sie den Sound mit dem angeschlossenen Gerät.

• Nicht verfügbar, wenn Sie dieses Gerät als Endstufe verwenden ( 20). Verstellen Sie den Sound mit dem AV-Empfänger, Regelverstärker usw. Einstellung des Lautstärke- Dämpfungselements “VOLUME Attenuator” Stellen Sie das Dämpfungselement auf “On (-20dB)”, damit es die Lautstärkeanpassung bei geringer Lautstärke abgleicht.

• Die Werkseinstellung lautet “Off”.

• “ATT” wird nach der Einstellung angezeigt.

• Nicht verfügbar, wenn Sie dieses Gerät als Endstufe verwenden ( 20). Verstellen Sie den Sound mit dem AV-Empfänger, Regelverstärker usw.25 Deutsch Einstellungen (55) Auto-Aus-Funktion “AUTO OFF” Dieses Gerät ist darauf ausgelegt, den Stromverbrauch zu reduzieren und Energie einzusparen. Das Gerät wurde ca. 20 Minuten lang nicht betrieben und wechselt in einer Minute in den Standby-Modus. Drücken Sie eine beliebige Taste, um dies zu verhindern.

• Die Werkseinstellung lautet “On”. Um diese Funktion zu deaktivieren, wählen Sie “Off”.

• “AUTO OFF” wird angezeigt, bevor das Gerät in 3 Minuten ausgeschaltet wird. Hinweis

Die Auto-Aus-Funktion ist aktiv, bis sie ausgeschaltet wird, auch dann, wenn dieses Gerät in den Standby- Modus versetzt und eingeschaltet wird. Anzeigen des Lautstärkestatus “VOLUME Display” Beim Einstellen der Lautstärke wird der Lautstärkestatus angezeigt.

• Die Werkseinstellung lautet “Off”.

• Nicht verfügbar, wenn “MAIN IN” als Eingangsquelle dieses Geräts ausgewählt ist. Überprüfen der Modellbezeichnung “Model No.” Die Bezeichnung des Modells wird angezeigt. Überprüfen der Firmware-Version “F/W Version” Die Version der installierten Firmware wird angezeigt.26 Einstellungen Verwendung der Ausgangskorrekturfunktion (LAPC) (56) Ausgangssignal des Verstärkers messen und Ausgabe korrigieren (LAPC) ■ Vorbereitung

• Lösen Sie die Kopfhörer. Während der Messung ausgegebener Testton Um die Messgenauigkeit zu gewährleisten, geben die Lautsprecher in regelmäßigen Abständen einen Testton aus (für ca. 3 Minuten). Die Ausgabelautstärke kann nicht geändert werden, während die Messung durchgeführt wird. 1 Drücken Sie [AMP ], um dieses Gerät einzuschalten. 2 Halten Sie [LAPC] gedrückt, bis “Please Wait” angezeigt wird. “LAPC Measuring” wird angezeigt und dieses Gerät misst das Ausgangssignal des Verstärkers. Stellen Sie sicher, dass der linke sowie der rechte Lautsprecher einen Testton ausgeben. Wenn die Messung abgeschlossen wurde, wird die Verstärkerausgabe-Korrektur automatisch eingeschaltet.

• Wenn Sie [LAPC] drücken, während die Messung läuft, wird diese abgebrochen.

• Wenn Sie während der Messung des Verstärkersignals oder der Korrektur der Verstärkerausgabe einen Kopfhörer anschließen, wird der Vorgang abgebrochen. ■ Ein-/Ausschalten der Ausgangskorrektur- Funktion Drücken Sie [LAPC] zur Auswahl von “On”/“Off”.

• Die Betriebsanzeigen LAPC und “LAPC : On” leuchten, während die Ausgangskorrekturfunktion aktiv ist. Hinweis

• Es ist keine Messung verfügbar für das Audio- Ausgabesignal der PRE OUT-Anschlüsse dieses Geräts. ( 22)

• Je nach Typ der angeschlossenen Lautsprecher kann die Auswirkung der Ausgabekorrektur- Funktion minimal sein.

• Die korrigierte Ausgabe bleibt bestehen, bis Sie das Ausgangssignal erneut messen. Wiederholen Sie die Messung, wenn Sie andere Lautsprecher anschließen. Sie können die Einstellungen anhand Ihrer eigenen Lautsprecher optimieren.27 Deutsch Firmware-Updates Einstellungen (57) Firmware-Updates “F/W Update” Panasonic kann gelegentlich eine aktualisierte Firmware für dieses Gerät ausgeben, die neue Funktionen hinzufügen oder die Weise, in der eine Funktion arbeitet, verbessern könnte. Diese Aktualisierungen stehen kostenlos zur Verfügung.

• Informationen über die Aktualisierung finden Sie auf der folgenden Website. www.technics.com/support/firmware/ Das Herunterladen dauert ca. 3 Minuten. Ziehen Sie während der Aktualisierung nicht das Netzkabel und versetzen Sie das Gerät nicht in den Standby-Modus. Trennen Sie den USB-Flash-Speicher während der Aktualisierung nicht vom Gerät.

• Der Vorgang wird als “Updating

angezeigt, während die Aktualisierung erfolgt. (“ ” steht für eine Zahl.) Hinweis

• Während des Update-Prozesses können keine anderen Vorgänge ausgeführt werden.

• Wenn keine Updates zur Verfügung stehen, wird “Firmware is Up To Date” angezeigt. (Muss nicht aktualisiert werden.)

• Die Einstellungen können durch eine Aktualisierung der Firmware zurückgesetzt werden. ■ Vorbereitung

• Laden Sie die neueste Version der Firmware herunter und speichern Sie sie auf dem USB- Flash-Speicher. Weitere Details finden Sie auf der folgenden Website. www.technics.com/support/firmware/ 1 Verbinden Sie den USB-Flash-Speicher mit der neuen Firmware.

2 Drücken Sie [AMP]. 3 Drücken Sie [SETUP]. 4 Drücken Sie [ ], [ ] wiederholt, um “F/W Update” auszuwählen, und drücken Sie danach [OK]. 5 Drücken Sie [ ], [ ] zur Auswahl von “Yes” und drücken Sie danach [OK].

• Der Vorgang wird als “Updating %” angezeigt, während die Aktualisierung erfolgt. (“ ” steht für eine Zahl.)

• Nachdem das Update erfolgreich beendet wurde, wird “Success” angezeigt. 6 Stecken Sie das Netzkabel und den USB-Flash-Speicher aus und stecken Sie beide nach 3 Minuten wieder ein. Hinweis

• Das Herunterladen könnte je nach USB-Flash- Speicher länger dauern.

• Verwenden Sie einen USB-Flash-Speicher mit FAT16- oder FAT32-Format.

• Der UPDATE-Anschluss dient nur für Firmware- Aktualisierungen. Schließen Sie für die Aktualisierung der Firmware keine anderen USB-Geräte als USB-Flash-Speicher an.

• Über den UPDATE-Anschluss dieses Geräts können keine USB-Geräte aufgeladen werden.28 Einstellungen Systemsteuerverbindung (58) Sie können dieses Gerät und die Systemsteuerfunktion für Technics-Geräte (Netzwerk-Audio-Player, CD-Player usw.) gleichzeitig mit der Fernbedienung bedienen. Weitere Details finden Sie in der Bedienungsanleitung des Geräts. Systemverbindungskabel Netzwerk-Audio-Player usw. Verwendung des Systemverbindungs- und Audiokabels 1 Ziehen Sie das Netzkabel. 2 Verbinden Sie dieses Gerät mit der Systemsteuerfunktion für Technics- Geräte (Netzwerk-Audio-Player usw.).

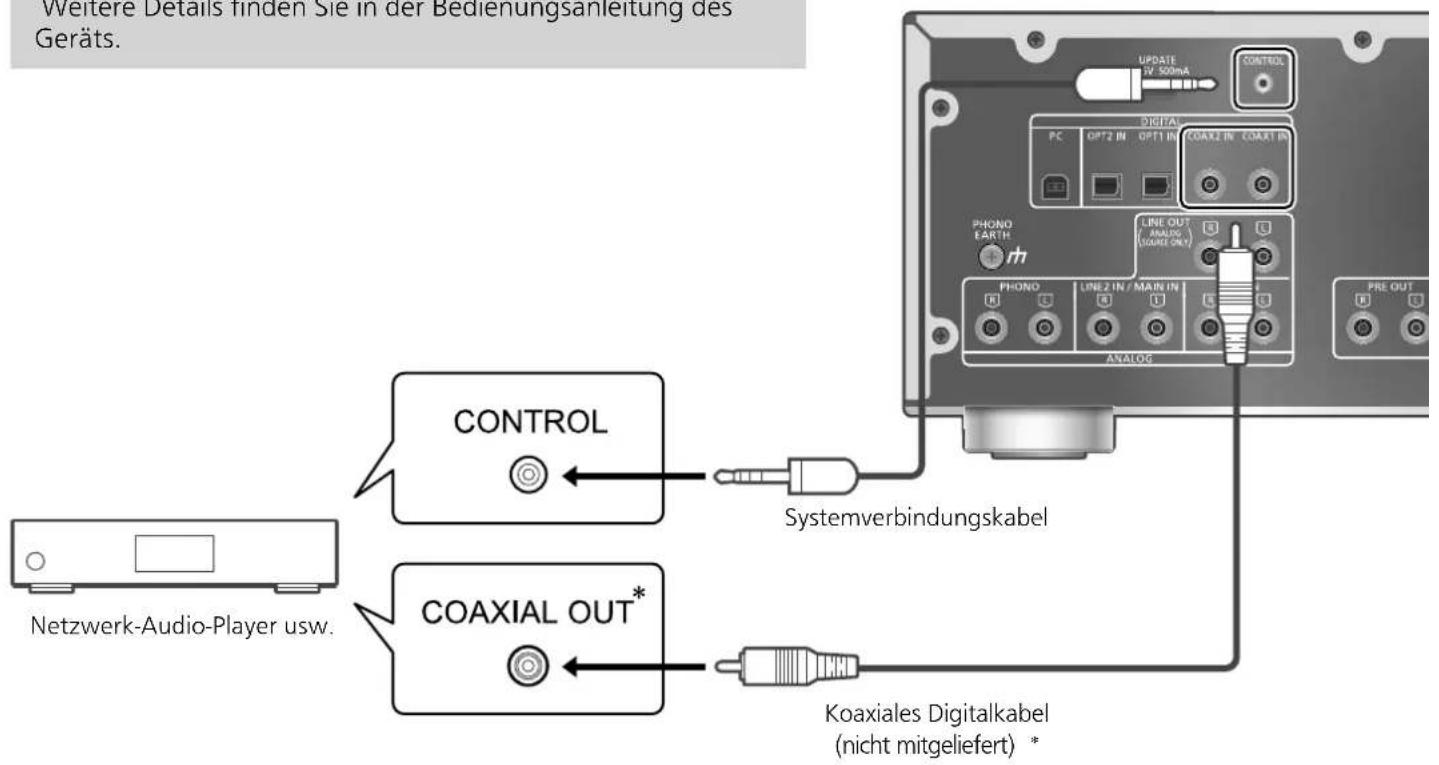

• Verwenden Sie das Systemverbindungskabel und das Audiokabel, wenn Sie die Geräte verbinden.

• Verwenden Sie das Systemverbindungskabel, das mit dem angeschlossenen Gerät mitgeliefert wurde. 3 Schließen Sie das Netzkabel an dieses Gerät an. ( 15)

Drücken Sie [AMP ], um dieses Gerät einzuschalten. 5 Drücken Sie [AMP]. 6 Drücken Sie [SETUP]. Koaxiales Digitalkabel (nicht mitgeliefert)

7 Drücken Sie [ ], [ ] wiederholt, um “System Control” auszuwählen, und drücken Sie danach [OK]. 8 Drücken Sie [ ], [ ], um die Eingangsquelle für das in Schritt 2 angeschlossene Gerät zu wählen, und drücken Sie danach [OK].

• Wählen Sie “Off”, um die Systemsteuerfunktion zu deaktivieren.

: Die Abbildung zeigt die Verbindung mit einem Koaxial-Digitalkabel als Beispiel. Verwenden Sie das/den zum Gerät passende/n Kabel/ Anschluss. Hinweis

• Wählen Sie “LINE2” ( 19) als Eingangsmodus-Einstellung dieses Geräts, um die Systemsteuerfunktion für Technics- Geräte zu verwenden, die an die analogen Eingangsanschlüsse (LINE2 IN/MAIN IN) angeschlossen sind.

• Wenn “MAIN IN” ( 20) als Eingangsquelle dieses Geräts ausgewählt ist, ist die Systemsteuerfunktion für Technics-Geräte an den analogen Eingangsanschlüssen (LINE2 IN/ MAIN IN) deaktiviert.29 Deutsch Einstellungen (59) Einschalten dieses und des angeschlossenen Geräts

• Wenn Sie die Fernbedienung auf dieses Gerät richten und die Taste [AMP ] drücken, wenn sich dieses und das angeschlossene Gerät im Standby-Modus befinden, werden dieses Gerät und das auf “System Control” gestellte Gerät an der ausgewählten Eingangsquelle gleichzeitig eingeschaltet.

• Wenn Sie die Fernbedienung auf dieses Gerät richten und die Taste [AMP ] drücken, wenn dieses und das angeschlossene Gerät eingeschaltet sind, wechseln dieses und das angeschlossene Gerät in den Standby-Modus.

• Sie können auch zwischen diesem und dem angeschlossenen Gerät wechseln, indem Sie die Standby-/Ein-Taste an diesem Gerät drücken. Automatisches Wechseln der Eingangsquelle für dieses Gerät Wenn Sie eine Aktion, z. B. Wiedergabe, auf dem angeschlossenen Gerät ausführen, wechselt die Eingangsquelle dieses Geräts automatisch zu der Quelle, die mit der “System Control” eingestellt wird.30 Fehlerbehebung

(60) Wärmeentwicklung dieses Geräts Bei hoher Lautstärke wird dieses Gerät warm. Dies ist keine Störung. Haben Sie die neueste Firmware installiert? Panasonic verbessert ständig die Firmware des Geräts, um zu gewährleisten, dass unsere Kunden in den Genuss der modernsten Technologie kommen. ( 27) So setzen Sie alle Einstellungen auf die werksseitigen Standardeinstellungen zurück. Setzen Sie den Speicher in den folgenden Fällen zurück:

• Bei Drücken der Tasten erfolgt keine Reaktion.

• Sie möchten den Speicherinhalt löschen und zurücksetzen. 1 Drücken Sie [AMP]. 2 Drücken Sie [SETUP]. 3 Drücken Sie [ ], [ ] wiederholt, um “Initialization” auszuwählen, und drücken Sie danach [OK].

• Alle Einstellungen werden auf die werksseitigen Standardeinstellungen zurückgesetzt. Die Speicherelemente müssen erneut eingestellt werden. 4 Drücken Sie [ ], [ ], um “Yes” auszuwählen, und drücken Sie danach [OK]. 5 Drücken Sie [ ], [ ], um “Yes” auszuwählen, und drücken Sie danach erneut [OK]. Allgemeines Das Gerät funktioniert nicht. Das Gerät wurde nicht ordnungsgemäß bedient.

• Evtl. wurde eine der Sicherheitsvorrichtungen des Geräts aktiviert. Drücken Sie auf dem Gerät die Taste [ ], um es in den Standby-Modus zu versetzen.

• Wenn das Gerät nicht zum Standby-Modus wechselt, ziehen Sie das Netzkabel, warten Sie mindestens 3 Minuten und schließen Sie es dann erneut an. Drücken Sie zum Einschalten des Geräts die Taste [ ]. Wenn das Gerät immer noch nicht betrieben werden kann, wenden Sie sich an einen Fachhändler. Während der Wiedergabe ist ein “IBrummton” zu hören.

• Ein Netzkabel oder eine Leuchtstoffröhre befindet sich in der Nähe der Kabel. Halten Sie andere Elektrogeräte und Kabel von den Kabeln dieses Geräts fern.

• Ein starkes Magnetfeld in der Nähe eines TV- Geräts oder eines anderen Geräts kann die Audioqualität beeinträchtigen. Halten Sie dieses Gerät von solchen Geräten fern.

• Die Lautsprecher können Rauschen ausgeben, wenn ein Gerät in der Nähe starke Radiowellen ausgibt, wie beispielsweise wenn auf einem Mobiltelefon ein Anruf aktiv ist. Vor dem Kundendienstruf kontrollieren Sie Folgendes. Wenn Sie bei einigen Kontrollpunkten Zweifel haben oder die in Ihrer Betriebsanleitung aufgeführten Angaben Ihr Problem nicht lösen können, wenden Sie sich an Ihren Händler.31 Deutsch Fehlerbehebung (61) Kein Ton.

• Überprüfen Sie die Lautstärke des Geräts.

• Überprüfen Sie die Anschlüsse der Lautsprecher und anderen Geräte.

• Schließen Sie die Lautsprecher an und messen Sie das Ausgangssignal des Verstärkers. ( 26)

• Überprüfen Sie die Impedanz der angeschlossenen Lautsprecher.

• Überprüfen Sie, ob die korrekte Eingabequelle ausgewählt ist.

• Setzen Sie die Stecker der zu verbindenden Kabel vollständig ein.

• Bestätigen Sie die Einstellung der Sound- Ausgabe. (Wenn “PRE OUT” auf “On (Speaker:Off)” gestellt ist, wird kein Sound über die Lautsprecher an den Lautsprecher- Ausgangsanschlüssen ausgegeben.) ( 22)

• Die Wiedergabe von Mehrkanal-Inhalten wird nicht unterstützt.

• Die digitalen Audio-Eingangsanschlüsse an diesem Gerät können nur lineare PCM-Signale erkennen. Weitere Details finden Sie in der Bedienungsanleitung des Geräts. Der Klang ist verzerrt.

• Wenn Sie “Attenuator” auf “On” stellen, kann dies je nach dem analogen Audioeingang die Verzerrung minimieren. ( 18, 19, 21)

• Das Einstellen des Dämpfungselements ist nicht verfügbar für das Ausgangs-Audiosignal vom LINE OUT-Anschluss. Die Lautstärke wird automatisch geändert.

• Wenn die Lautstärke beim Wechsel der Eingangsquelle zu “LINE2” oder einer anderen Quelle über “MAIN IN” höher als die vorherige Stufe ist, wird sie automatisch angepasst. (Der Lautstärkeregler dreht sich automatisch.) ( 20) Das Gerät wechselt automatisch in den Standby-Modus.

• Ist die Auto-Aus-Funktion aktiviert? ( 25)

• Dieses Gerät ist mit einer Schutzschaltung ausgestattet, um Schäden durch Hitzebildung vorzubeugen. Bei langer Verwendung des Geräts mit hoher Lautstärke schaltet es sich möglicherweise automatisch aus. Warten Sie, bis sich das Gerät abgekühlt hat, bevor Sie es erneut einschalten. (Etwa 3 Minuten lang) Die Einstellungen werden auf die werksseitigen Standardeinstellungen zurückgesetzt.

• Die Einstellungen können durch eine Aktualisierung der Firmware zurückgesetzt werden. Der Spitzenleistungsmesser funktioniert nicht.

• In den folgenden Fällen funktioniert dieser Messer nicht: - Wenn der Kopfhörer angeschlossen ist. - Wenn das Spitzenleistungsmesser-Licht durch Drücken von [DIMMER] ausgeschaltet wird. - Wenn dieses Gerät durch Drücken von [MUTE] stummgeschaltet wurde. - Wenn “PRE OUT” auf “On (Speaker:Off)” ( 22) eingestellt ist. Die Systemsteuerfunktion funktioniert nicht.

• Verwenden Sie das Systemverbindungskabel, das mit dem angeschlossenen Gerät mitgeliefert wurde.

• Verbinden Sie das Systemverbindungskabel mit den Systemanschlüssen (CONTROL). ( 28)

• Überprüfen Sie die Verbindung des Systemverbindungskabels, Audiokabels und der Eingangsquelle, die mit “System Control” eingestellt wird. ( 28)

• Verbinden Sie die Systemsteuerfunktion für Technics-Geräte (Netzwerk-Audio-Player, CD- Player usw.) mit diesem Gerät. Weitere Details finden Sie auf der folgenden Website. www.technics.com/support/

Der PC erkennt dieses Gerät nicht.

• Überprüfen Sie Ihre Betriebsumgebung. ( 17)

Starten Sie den PC neu, versetzen Sie dieses Gerät in den Standby-Modus und schalten Sie es ein, dann stecken Sie das USB-Kabel wieder ein.

• Verwenden Sie einen anderen USB-Anschluss am verbundenen PC.

• Installieren Sie den speziellen USB-Treiber, wenn Sie einen PC mit Windows verwenden. ( 17) Fernbedienung Die Fernbedienung funktioniert nicht richtig.

• Die Batterien sind leer oder falsch eingesteckt. ( 12)

• Um Interferenzen zu vermeiden, stellen Sie keine Objekte vor den Signalsensor. ( 10)

• Ändern Sie den Fernbedienungscode, wenn andere Geräte auf diese Fernbedienung reagieren. ( 13)32 Fehlerbehebung

• Während der Verwendung dieses Geräts als Endstufe ist die Lautstärkeregelung mit diesem Gerät deaktiviert.

• Verstellen Sie die Lautstärke nach und nach mit dem angeschlossenen Gerät. ( 20) AUTO OFF

• Das Gerät war seit 20 Minuten außer Betrieb und wird sich innerhalb einer Minute abschalten. Drücken Sie zum Abbrechen eine beliebige Taste. ( 25) Connect USB Device

• Der Firmware-Download ist fehlgeschlagen.

• Laden Sie die neueste Version der Firmware herunter, speichern Sie sie auf dem USB-Flash- Speicher und versuchen Sie es erneut. ( 27) Disconnect PHONES

• Wenn ein Kopfhörer angeschlossen ist, wird die Messung des Verstärker-Ausgangssignals (LAPC) nicht gestartet.

• Lösen Sie die Kopfhörer.

• Wenn Sie während der Messung des Verstärkersignals oder der Korrektur der Verstärkerausgabe einen Kopfhörer anschließen, wird der Vorgang abgebrochen. ( 26)

” (“ ” steht für eine Zahl.)

• Es liegt ein Problem mit diesem Gerät vor. - Ist die Lautstärke extrem hoch? Verringern Sie in diesem Fall die Lautstärke. - Befindet sich dieses Gerät an einem besonders warmen Ort? In diesem Fall bringen Sie das Gerät an einen kühleren Ort, warten eine Weile und versuchen dann, es wieder einzuschalten. Wenn das Problem weiterhin besteht, notieren Sie die angezeigte Nummer, trennen das Netzkabel ab und wenden sich an Ihren Händler. Load Fail

• Die Firmware auf dem USB-Flash-Speicher kann nicht gefunden werden.

• Laden Sie die neueste Version der Firmware herunter, speichern Sie sie auf dem USB-Flash- Speicher und versuchen Sie es erneut. ( 27) No Device

• USB-Flash-Speicher mit neuer Firmware ist nicht angeschlossen. Verbinden Sie den USB-Flash-Speicher mit der neuen Firmware. ( 27) Not Measured

• Die Messung des Ausgangssignals für die Ausgangskorrekturfunktion (LAPC) wurde noch nicht durchgeführt.

• Messen Sie das Ausgangssignal. ( 26) Not Valid

• Die Funktion, die Sie verwenden möchten, ist mit den derzeitigen Einstellungen nicht verfügbar. Überprüfen Sie die Schritte und Einstellungen. PHONES Connected

• Der Kopfhörer ist angeschlossen.

• Der Sound wird nicht über die Kopfhörerbuchse und die Lautsprecher-Ausgangsanschlüsse ausgegeben, wenn der Kopfhörer angeschlossen und “MAIN IN” als Eingabequelle dieses Geräts ausgewählt ist. ( 20) “Remote ” (“ ” steht für eine Zahl.)

• Die Fernbedienung und das Gerät verwenden unterschiedliche Codes. Ändern Sie den Code an der Fernbedienung. ( 13) Signal Overflow

• Der Klang über die verwendeten analogen Audioeingänge ist verzerrt. Wählen Sie entsprechend den ausgewählten analogen Audioeingang “Attenuator” aus und ändern Sie die Einstellung des Dämpfungselements zu “On”. ( 19) Unlocked

• “COAX1”, “COAX2”, “OPT1”, “OPT2” oder “PC” ist ausgewählt, aber es ist kein Gerät angeschlossen. Überprüfen Sie die Verbindung mit dem Gerät. ( 16, 17)

• Die Abtastratenkomponenten, usw. der Audiosignale werden nicht korrekt eingegeben. - Informationen zum unterstützten Format finden Sie unter “Formatunterstützung”. ( 35) USB Over Current Error Das USB-Gerät nimmt zu viel Strom auf.

• Trennen Sie das USB-Gerät und schließen Sie es wieder an. ( 27)

• Versetzen Sie das Gerät in den Standby-Modus und schalten Sie es dann wieder ein. VOLUME OK (“ ” steht für eine Zahl.)

• Wenn die Eingangsquelle zu “LINE2” oder einer anderen Quelle über “MAIN IN” gewechselt wird, wird die Lautstärke nach dem Umschalten der Eingangsquelle angezeigt.

• Bestätigen und verstellen Sie die Lautstärke, bevor Sie [OK] drücken.33 Deutsch Fehlerbehebung / Sonstige (63) Sonstige

Entsorgung von Altgeräten und Batterien Nur für die Europäische Union und Länder mit Recyclingsystemen Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden. Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden. Hinweis für das Batteriesymbol (Symbol unten): Dieses Symbol kann in Kombination mit einem chemischen Symbol abgebildet sein. In diesem Fall erfolgt dieses auf Grund der Anforderungen derjenigen Richtlinien, die für die betreffende Chemikalie erlassen wurden. Gerätepflege

• Stecken Sie vor der Wartung das Netzkabel aus der Netzsteckdose aus. Reinigen Sie dieses Gerät mit einem weichen Tuch.

• Wenn der Schmutz hartnäckig ist, wringen Sie ein nasses Tuch gründlich aus, um den Schmutz abzuwischen, und trocknen Sie es mit einem weichen Tuch ab.

• Verwenden Sie keine Lösungsmittel wie Benzin, Verdünner, Alkohol, Haushaltsreiniger, einen chemischen Wischer usw. Diese könnten dazu führen, dass sich das äußere Gehäuse verformt oder die Beschichtung abblättert. Entsorgung oder Weitergabe dieses Geräts

• Dieses Gerät kann private Angaben enthalten. Führen Sie vor der Entsorgung oder Weitergabe des Geräts Folgendes durch, um die Daten, einschließlich persönlicher und geheimer Angaben, zu löschen.

• “So setzen Sie alle Einstellungen auf die werksseitigen Standardeinstellungen zurück.” ( 30)34 Sonstige Technische Daten (64) ■ ALLGEMEIN Spannungsversorgung 220 V bis 240 V Wechselstrom, 50/60 Hz Stromverbrauch 85 W Stromverbrauch im Standby-Modus Ca. 0,3 W Abmessungen (B×H×T) 430 mm × 148 mm × 428 mm Gewicht Ca. 12,3 kg Betriebstemperaturbereich 0 °C bis 40 °C Betriebsfeuchtigkeitsbereich 35 % bis 80 % Rel. Feuchte (keine Kondensbildung)

■ ABSCHNITT VERSTÄRKER

Ausgangsleistung 70 W + 70 W (1 kHz, T.H.D. 0,5 %, 8 , 20 kHz LPF) 140 W + 140 W (1 kHz, T.H.D. 0,5 %, 4 , 20 kHz LPF) Lastimpedanz 4 bis 16 Frequenzantwort PHONO (MM) 20 Hz bis 20 kHz (RIAA DEVIATION ±1 dB, 8 ) LINE 5 Hz bis 80 kHz (-3 dB, 8 ) DIGITAL 5 Hz bis 90 kHz (-3 dB, 8 ) Eingangsempfindlichkeit/ Eingangsimpedanz PHONO (MM) 2,5 mV / 47 k LINE 200 mV / 22 k

■ ABSCHNITT ANSCHLÜSSE

Kopfhöreranschluss Stereo, 6,3 mm 0,75 mW, 32

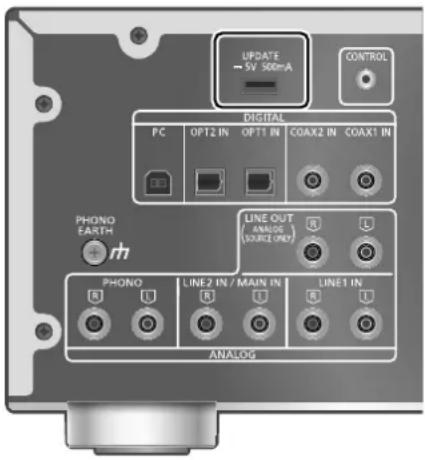

USB-Anschluss Typ B HINTEN Analogeingang LINE IN ×2 Klinkenbuchse PHONO (MM) Klinkenbuchse Digitaleingang OPT IN ×2 Optischer Anschluss COAX IN ×2 Klinkenbuchse Formatunterstützung LPCM Analoger Ausgang LINE OUT Klinkenbuchse PRE OUT Klinkenbuchse Systemanschluss Systemsteuerung 3,5 mm, Buchse ■ ABSCHNITT FORMAT USB-B USB-Standard USB 2.0 High-speed USB-Audio-Klasse 2.0, Asynchronmodus DSD-Steuermodus Nativer ASIO-Modus, DoP-Modus35 Deutsch Sonstige (65) ■ Formatunterstützung Dieses Gerät unterstützt die folgenden Formate.

• Die Wiedergabe aller Formate, die von diesem Gerät unterstützt werden, kann nicht garantiert werden.

• Die Wiedergabe eines Formats, das von diesem Gerät nicht unterstützt wird, kann zu abgehacktem Audio oder zu Rauschen führen. Überprüfen Sie in solchen Fällen, ob dieses Gerät das Format unterstützt.

• Die von diesem Gerät und von der Wiedergabe-Software angezeigten Dateiinformationen (Abtastfrequenz, usw.) können sich voneinander unterscheiden. PC (USB-B)

: Wenn Sie die spezielle App herunterladen und installieren, können Sie Dateien in vielen verschiedenen Formaten wiedergeben. ( 17) Detaillierte Informationen finden Sie in der Bedienungsanleitung der App. Hinweis

• Die technischen Daten können ohne Benachrichtigung geändert werden.

• Gewicht und Maße sind ungefähre Werte.
