GEBRUIKSAANWIJZING STG30L TECHNICS

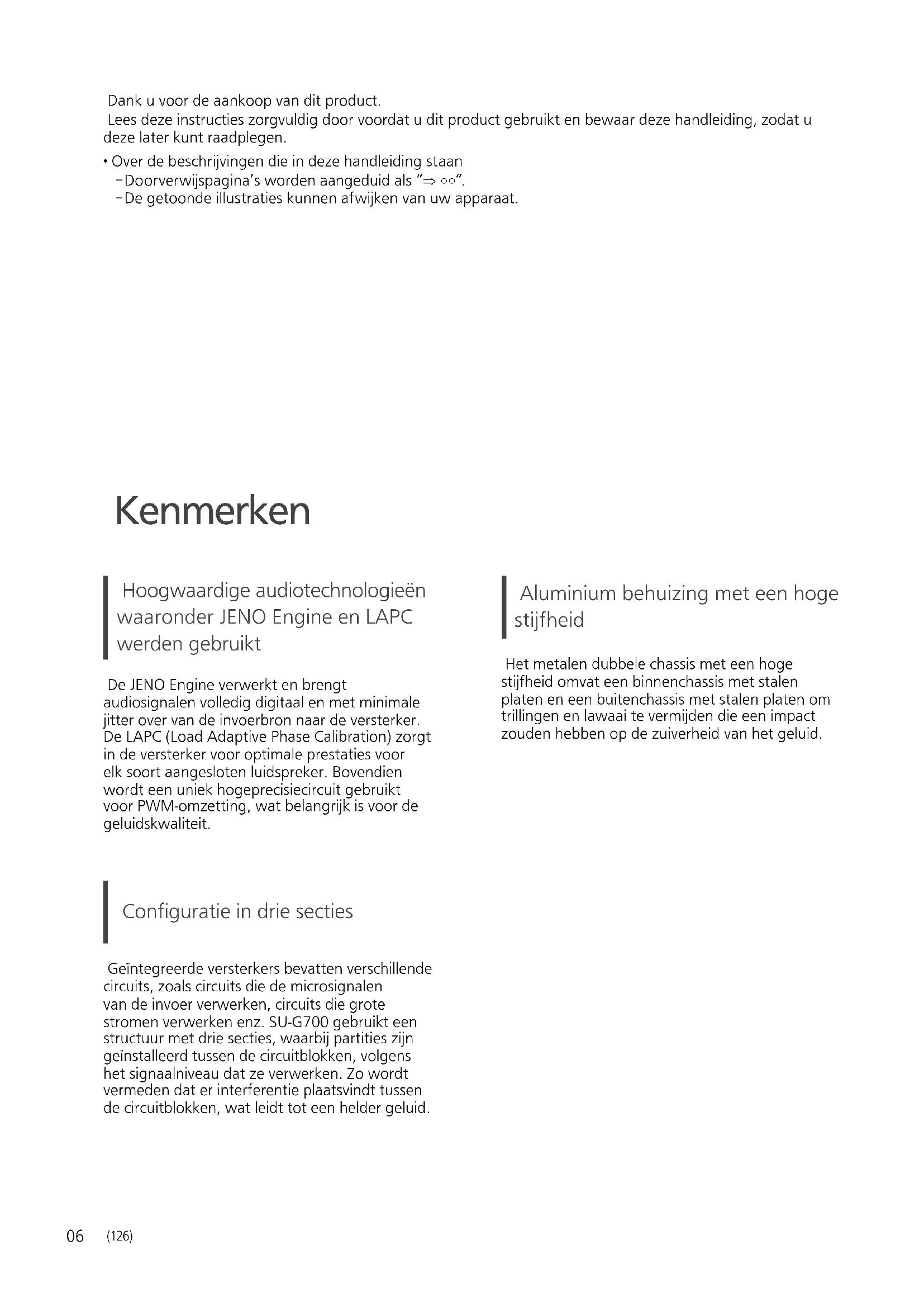

• DSD è un marchio registrato di Sony Corporation.06 (126) Dank u voor de aankoop van dit product. Lees deze instructies zorgvuldig door voordat u dit product gebruikt en bewaar deze handleiding, zodat u deze later kunt raadplegen.

• Over de beschrijvingen die in deze handleiding staan - Doorverwijspagina’s worden aangeduid als “ ○○”. - De getoonde illustraties kunnen afwijken van uw apparaat. Hoogwaardige audiotechnologieën waaronder JENO Engine en LAPC werden gebruikt De JENO Engine verwerkt en brengt audiosignalen volledig digitaal en met minimale jitter over van de invoerbron naar de versterker. De LAPC (Load Adaptive Phase Calibration) zorgt in de versterker voor optimale prestaties voor elk soort aangesloten luidspreker. Bovendien wordt een uniek hogeprecisiecircuit gebruikt voor PWM-omzetting, wat belangrijk is voor de geluidskwaliteit. Configuratie in drie secties Geïntegreerde versterkers bevatten verschillende circuits, zoals circuits die de microsignalen van de invoer verwerken, circuits die grote stromen verwerken enz. SU-G700 gebruikt een structuur met drie secties, waarbij partities zijn geïnstalleerd tussen de circuitblokken, volgens het signaalniveau dat ze verwerken. Zo wordt vermeden dat er interferentie plaatsvindt tussen de circuitblokken, wat leidt tot een helder geluid. Aluminium behuizing met een hoge stijfheid Het metalen dubbele chassis met een hoge stijfheid omvat een binnenchassis met stalen platen en een buitenchassis met stalen platen om trillingen en lawaai te vermijden die een impact zouden hebben op de zuiverheid van het geluid. KenmerkenNederlands

(127) Inhoudsopgave Veiligheidsmaatregelen 08 Lees vóór gebruik zorgvuldig de “Veiligheidsmaatregelen” van deze handleiding. Bedieningsgids 10 Dit toestel, afstandsbediening Aansluitingen 14 Luidsprekeraansluiting, netsnoeraansluiting Bediening 16 Aangesloten apparaten afspelen Instellingen 24 Andere instellingen, De uitvoercorrectiefunctie (LAPC) gebruiken Problemen oplossen 30 Raadpleeg het hoofdstuk “Problemen oplossen” voordat u om service verzoekt. Overige 33 Specificaties enz. Accessoires Netsnoer (2)

K2CM3YY00041 Behalve voor Zwitserland K2CS3YY00033 Voor Zwitserland Afstandsbediening (1) N2QAYA000143 Batterijen afstandsbediening (2)

• De in deze bedieningsinstructies vermelde productnummers zijn correct vanaf februari 2017.

• Ze kunnen aan wijzigingen onderhevig zijn.

• Het netsnoer niet met andere apparatuur gebruiken.08 Veiligheidsmaatregelen

(128) Waarschuwing Toestel

• Om het risico op brand, elektrische schokken of productschade te verkleinen - Stel dit toestel niet bloot aan regen, vocht, druppels of spetters. - Plaats geen met vloeistof gevulde objecten, zoals vazen, op dit toestel. - Gebruik alleen de aanbevolen accessoires. - Verwijder de afdekking niet. - Repareer dit toestel niet zelf. Laat onderhoud over aan gekwalificeerd onderhoudspersoneel. - Laat geen metalen voorwerpen in dit toestel vallen. - Plaats geen zware voorwerpen op dit toestel. Netsnoer

• Om het risico op brand, elektrische schokken of productschade te verkleinen - Controleer of de voedingsspanning overeenkomt met de spanning die op dit toestel afgedrukt is. - Steek de stekker volledig in het stopcontact. - Trek niet aan de voedingskabel, buig hem niet en plaats er geen zware voorwerpen op. - Hanteer de stekker niet met natte handen. - Houd het hoofddeel van de stekker vast als u deze uit het stopcontact neemt. - Gebruik geen beschadigde stekker of stopcontact.

• De stekker schakelt het apparaat uit. Installeer het apparaat op een dergelijke wijze dat de stekker onmiddellijk uit het stopcontact kan worden getrokken.

• Zorg dat de aardingspen in het stopcontact goed is aangesloten om elektrische schok te voorkomen. - Een KLASSE I-apparaat moet worden aangesloten op een stopcontact met een aardingspen. Voorzichtig Toestel

• Plaats geen bronnen van open vuur, zoals brandende kaarsen, op dit toestel.

• Dit toestel kan tijdens het gebruik de interferentie van radio’s ontvangen die veroorzaakt wordt door mobiele telefoons. In dat geval dient u de afstand tussen dit toestel en de mobiele telefoon te vergroten.

• Dit toestel is bedoeld voor gebruik in gematigde en tropische klimaten.

• Plaats geen voorwerpen op dit toestel. Dit toestel wordt warm als het ingeschakeld is.

• Raak de bovenkant van dit toestel niet aan. Dit toestel wordt warm wanneer het aanstaat. Opstelling

• Plaats dit toestel op een vlakke ondergrond.

• Om het risico op brand, elektrische schokken of productschade te verkleinen - Installeer of plaats dit toestel niet in een boekenkast, een muurkast of in een andere omsloten ruimte. Controleer of het toestel goed geventileerd wordt. - Blokkeer de ventilatieopening van dit toestel niet met kranten, tafelkleden, gordijnen, enzovoorts. - Stel dit toestel niet bloot aan rechtstreeks zonlicht, hoge temperaturen, hoge vochtigheid en overmatige trillingen.

• Controleer of de plaats van installatie stevig genoeg is om het gewicht van dit toestel te verdragen ( 34).

• Til of draag dit toestel niet door de knoppen vast te houden. Doet u dit toch, dan kan het toestel vallen met een persoonlijk letsel of defect aan het toestel tot gevolg.Nederlands

• Er bestaat explosiegevaar als de batterij niet correct geplaatst wordt. Vervang de batterij alleen door één van het type dat door de fabrikant aanbevolen wordt.

• Het verkeerd hanteren van batterijen kan het lekken van elektrolyt tot gevolg hebben waardoor brand kan ontstaan. - Neem de batterij uit als u denkt dat u de afstandsbediening lange tijd niet zult gebruiken. Bewaar hem op een koele, donkere plaats. - Verwarm de batterijen niet en stel deze niet bloot aan vuur. - Laat de batterij(en) niet lange tijd in een auto in direct zonlicht liggen terwijl de portieren en de raampjes gesloten zijn. - Probeer de batterijen nooit open te maken of kort te sluiten. - Laad geen alkaline- of mangaanbatterijen op. - Gebruik geen batterijen waarvan de buitenlaag is afgehaald. - Gebruik nieuwe en oude batterijen, of verschillende soorten batterijen, niet door elkaar.

• Neem voor het weggooien van de batterijen contact op met de plaatselijke autoriteiten of uw verkoper en vraag wat de juiste weggooimethode is. Installatie Schakel alle apparatuur uit voordat u verbinding maakt en lees de bijbehorende bedieningsinstructies.10 Bedieningsgids Dit toestel (130)

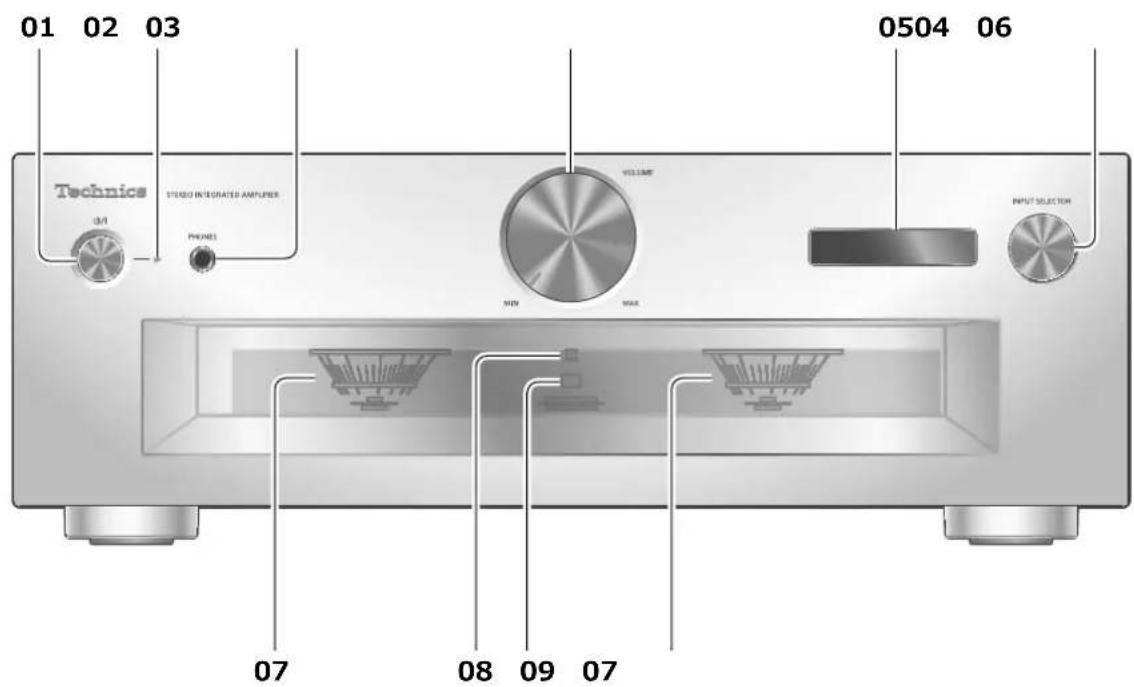

• Druk hierop om het toestel van aan- naar stand-bymodus te schakelen of omgekeerd. In de stand-bymodus verbruikt het toestel nog steeds een kleine hoeveelheid stroom. 02 Stroomindicator

• Blauw: Het toestel is ingeschakeld.

• Uit: Het toestel staat in stand-bymodus. 03 Hoofdtelefoonbus

• Als een dergelijke stekker aangesloten is, komt er geen geluid uit de luidsprekers en de PRE OUT-aansluitingen. ( 22)

• Er komt geen geluid uit de aansluiting van de hoofdtelefoon wanneer “MAIN IN” geselecteerd is als ingangsbron van dit toestel. ( 20)

• Overmatige geluidsdruk van oortelefoons en hoofdtelefoons kan gehoorschade veroorzaken.

• Lange tijd luisteren op het hoogste volume kan het gehoor van de gebruiker beschadigen. 04 Volumeknop

• -- (min), 1 tot 100 (max)

• Om het volume weer te geven stelt u “VOLUME Display” in op “On”. ( 25) 05 Display

• Er worden gegevens weergegeven zoals ingangsbron enz. ( 32) 06 Ingangskeuzeknop

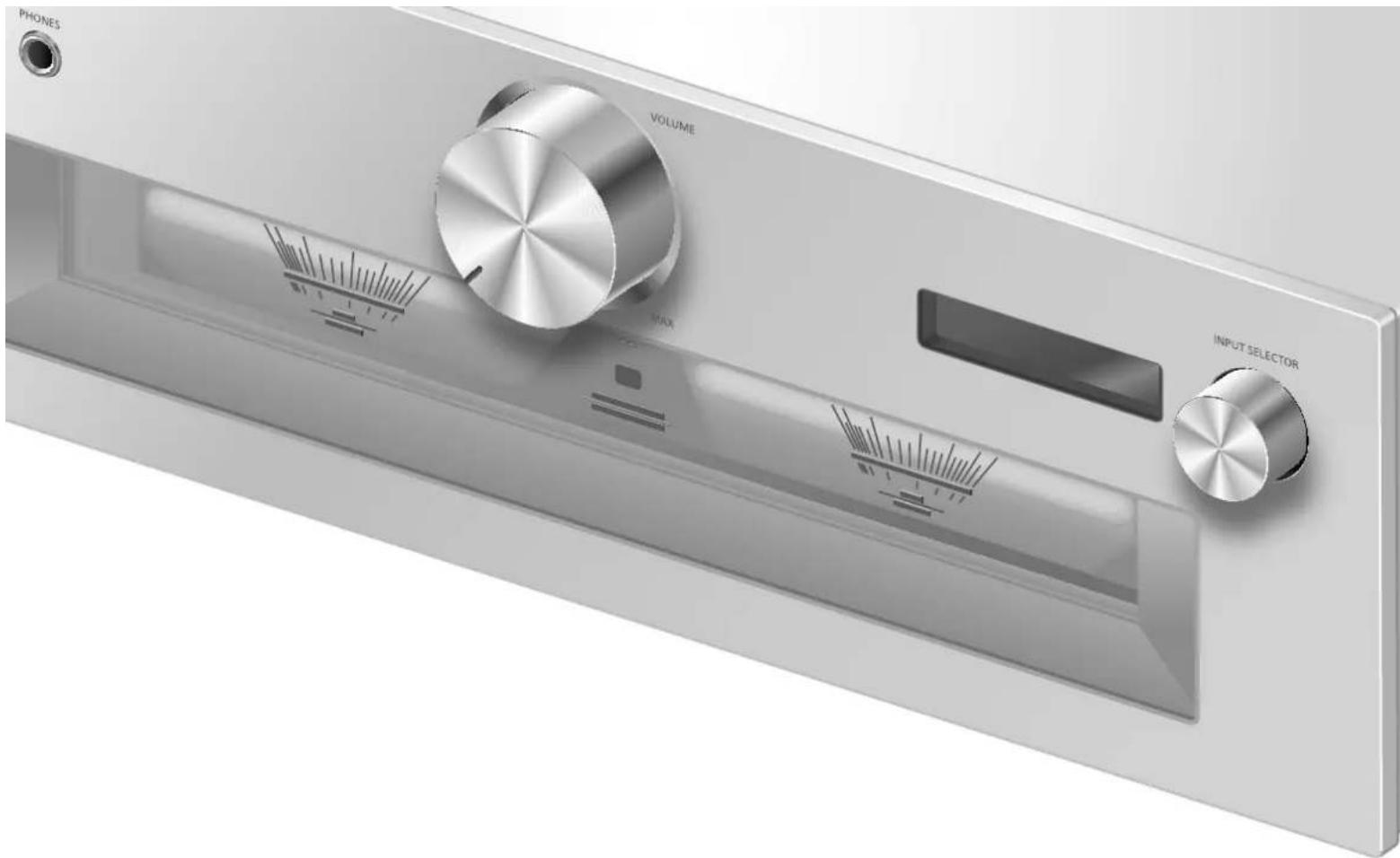

• Draai deze knop met de wijzers van de klok mee of tegen de wijzers van de klok in om de ingangsbron om te schakelen. 07 Piekverbruikmeter

• Geeft het uitvoerniveau weer. 100 % is het uitgangsvermogen ( 34).

• De piekverbruikmeter werkt niet als het licht uitgeschakeld is. 08 LAPC-indicator ( 26) 09 Afstandsbedieningssignaalsensor

• Afstand: Binnen ongeveer 7 m direct ervoor

• Hoek: Ong. 30° links en rechts11 Nederlands Bedieningsgids (131)

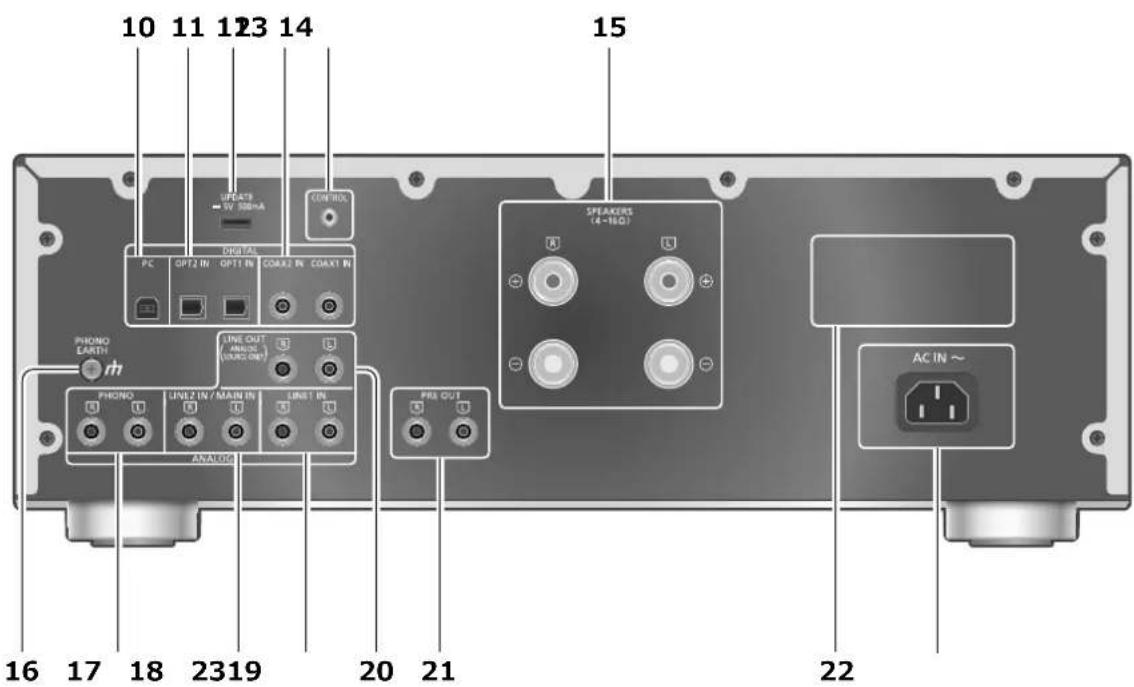

10 USB-B-aansluiting

• Om een pc enz., aan te sluiten. ( 17) 11 Aansluiting voor optische digitale invoer (OPT1 IN/OPT2 IN) ( 16) 12 UPDATE-aansluiting (USB-A)

DC 5 V 500 mA) ( 27) 13 Aansluitingen voor coaxiale digitale invoer (COAX1 IN/COAX2 IN) ( 16) 14 Systeemaansluiting (CONTROL) ( 28) 15 Aansluitingen voor luidsprekeruitgang ( 14) 16 PHONO EARTH-aansluiting ( 18)

• Om de aarddraad van een draaitafel aan te sluiten. 17 Aansluitingen voor analoge audio-invoer (PHONO) ( 18)

• MM-cartridges worden ondersteund. 18 Aansluitingen voor analoge audio-invoer (LINE2 IN/MAIN IN)

• Deze ingangsaansluitingen worden gecombineerd met LINE2 IN en MAIN IN. Wijzig de functie volgens de aangesloten apparatuur. ( 19, 20) 19 Aansluitingen voor analoge audio-invoer (LINE1 IN) ( 19) 20 Aansluitingen voor analoge audio-uitvoer (LINE OUT) ( 23) 21 Aansluitingen voor analoge audio-uitvoer (PRE OUT) ( 22) 22 Markering voor productidentificatie

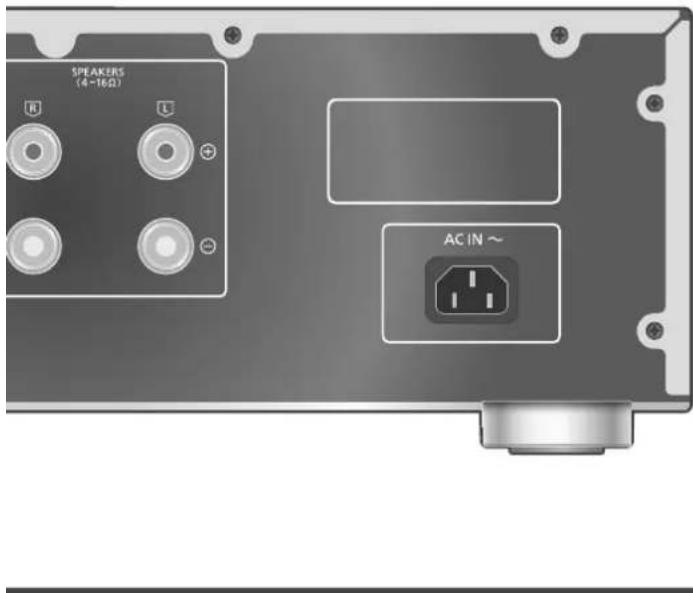

• Het modelnummer staat vermeld. 23 AC IN-aansluiting ( ) ( 15)12 Bedieningsgids Afstandsbediening (132)

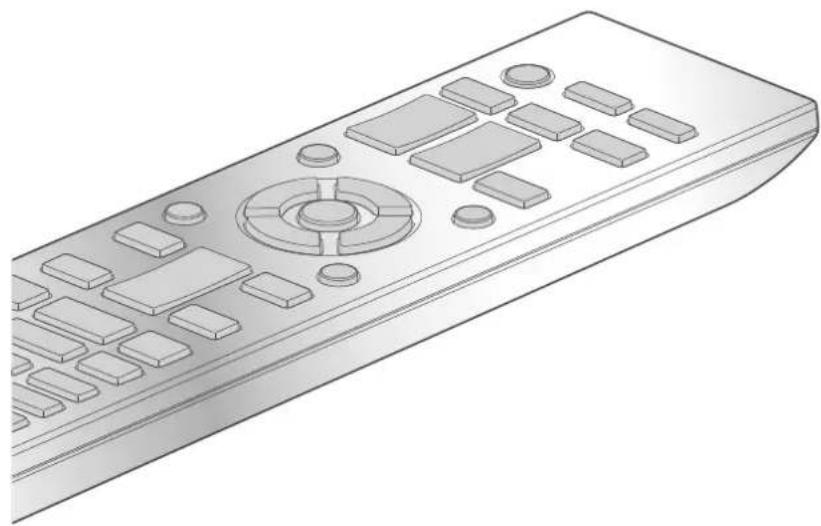

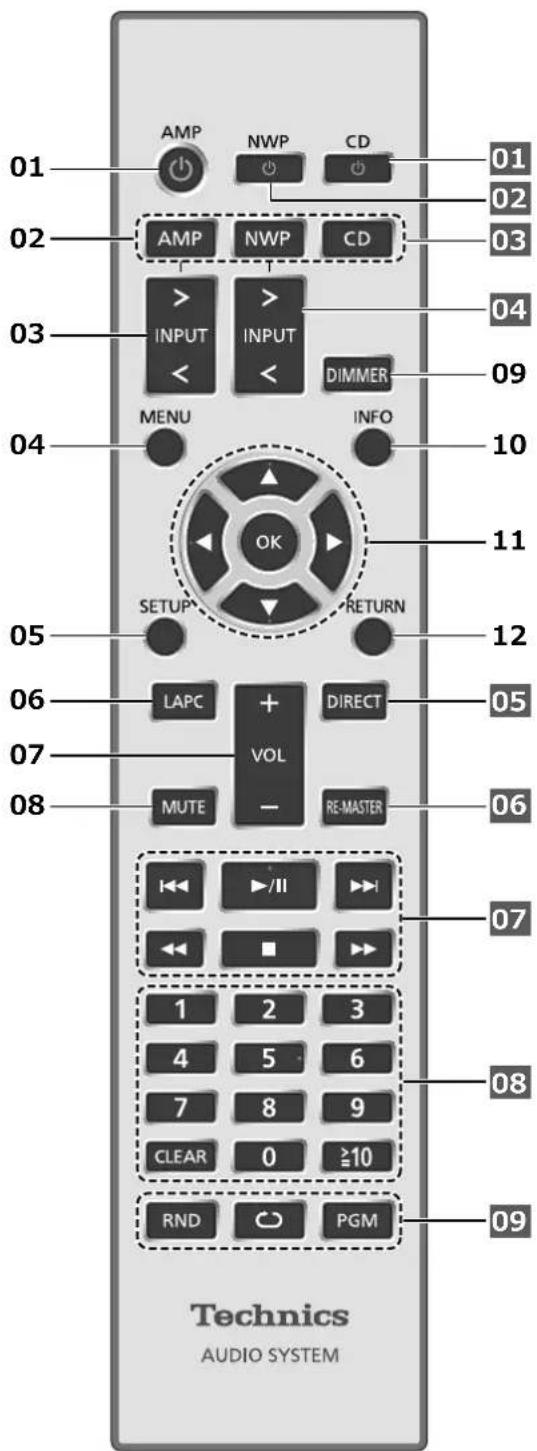

De afstandsbediening gebruiken

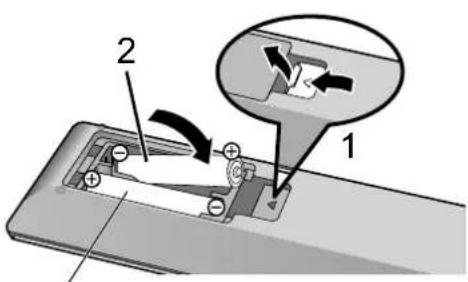

• Plaats de batterij op een wijze dat de polen ( en ) samenvallen met die in de afstandsbediening.

• Richt deze naar de signaalsensor voor de afstandsbediening op dit toestel. ( 10)

• Bewaar de batterijen buiten het bereik van kinderen om inslikken ervan te voorkomen. 01 [AMP ]: Knop Stand-by/Aan

• Druk hierop om het toestel van aan- naar stand-bymodus te schakelen of omgekeerd. In de stand-bymodus verbruikt het toestel nog steeds een kleine hoeveelheid stroom. 02 [AMP]/[NWP]/[CD]: Selecteer het te bedienen toestel 03 [>INPUT<]: Schakelen tussen invoerbronnen ( 16, 17, 18, 19, 20)13 Nederlands Bedieningsgids (133) 04 [MENU]: Naar het menu gaan ( 18, 19, 20, 21)

05 [SETUP]: Naar het instellingenmenu gaan ( 24)

06 [LAPC]: Meet het uitvoersignaal van de versterker en corrigeer de uitvoer ( 26) 07 [+VOL-]: Regelt het volume

• -- (min), 1 tot 100 (max) 08 [MUTE]: Zet het geluid uit

• Druk opnieuw op [MUTE] om te annuleren. “MUTE” wordt ook geannuleerd wanneer u het volume aanpast met dit toestel of wanneer u het toestel in stand-by zet. 09 [DIMMER]: Regel de helderheid van het licht van de piekverbruikmeter, het scherm enz.

• Wanneer het scherm is uitgeschakeld, licht het lampje alleen op wanneer u dit toestel bedient. Voordat het scherm opnieuw wordt uitgeschakeld, wordt gedurende enkele seconden “Display Off” weergegeven.

• Druk herhaaldelijk om de helderheid aan te passen.

• De piekverbruikmeter werkt niet als het licht uitgeschakeld is. 10 [INFO]: Informatie over het af te spelen materiaal bekijken

• Druk op deze knop om de bemonsteringsfrequentie en andere informatie te bekijken. (De informatie varieert afhankelijk van de invoerbron.) 11 [ ], [ ], [ ], [ ]/[OK]: Selectie/OK

12 [RETURN]: Keert terug naar de vorige weergave

: Druk eerst op [AMP] om dit toestel te bedienen. (Het is mogelijk dat de afstandsbediening werkt voor een ander Technics-toestel en niet voor dit toestel wanneer u op [NWP] of [CD] drukt.) ■ Knoppen die werken voor de bediening van het ondersteunende systeem van het Technics-toestel De afstandsbediening van dit toestel werkt ook voor de functie voor bediening van het ondersteunende systeem van het Technics- toestel (netwerkaudiospeler, compact disc-speler enz.) Raadpleeg de gebruikshandleiding van elk toestel voor meer informatie.

[ ] Stand-by/aan-schakelaar voor de compact disc-speler

[ ] Stand-by/aan-schakelaar voor de netwerkaudiospeler

Selecteer het te bedienen toestel

Selecteer de invoerbron van de netwerkaudiospeler

Basistoetsen voor de bediening van het afspelen

Basistoetsen voor de bediening van het afspelen Code afstandsbediening Als andere apparatuur op de bijgeleverde afstandsbediening reageert, verander dan de code van de afstandsbediening.

• De standaardfabrieksinstelling is “Mode 1”. 1 Druk op [AMP]. 2 Druk op [SETUP]. 3 Druk herhaaldelijk op [ ], [ ] om “Remote Control” te selecteren en druk vervolgens op [OK].

• De huidige code van de afstandsbediening van dit toestel wordt gedurende enkele seconden weergegeven. 4 Wanneer “Set Mode 1/2” wordt weergegeven, stel dan de code van de afstandsbediening in. Om “Mode 1” in te stellen: Houd [OK] en [1] gedurende ten minste vier seconden ingedrukt. Om “Mode 2” in te stellen: Houd [OK] en [2] gedurende ten minste vier seconden ingedrukt. 5 Richt de afstandsbediening op dit toestel en houd [OK] gedurende ten minste vier seconden ingedrukt.

• Als de code van de afstandsbediening veranderd is, zal de nieuwe code enkele seconden op het display weergegeven worden. ■ Wanneer “Remote 1” of “Remote 2” wordt weergegeven Wanneer “Remote 1” of “Remote 2” wordt weergegeven, zijn de afstandsbedieningscodes van dit toestel en de afstandsbediening verschillend. Voer de bovenstaande stap 3 uit.14 Aansluitingen Luidsprekers/netsnoer (134)

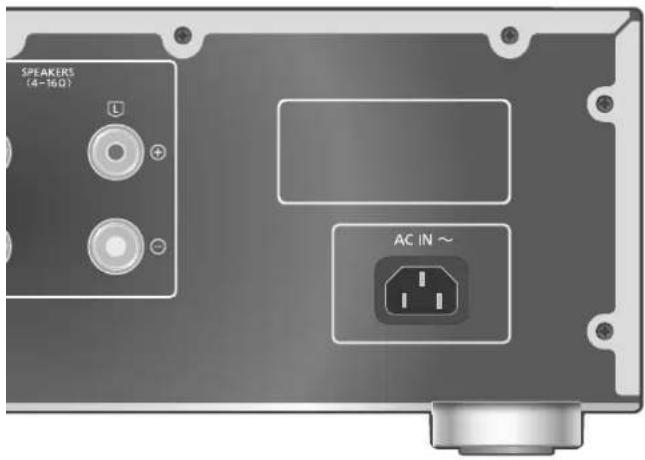

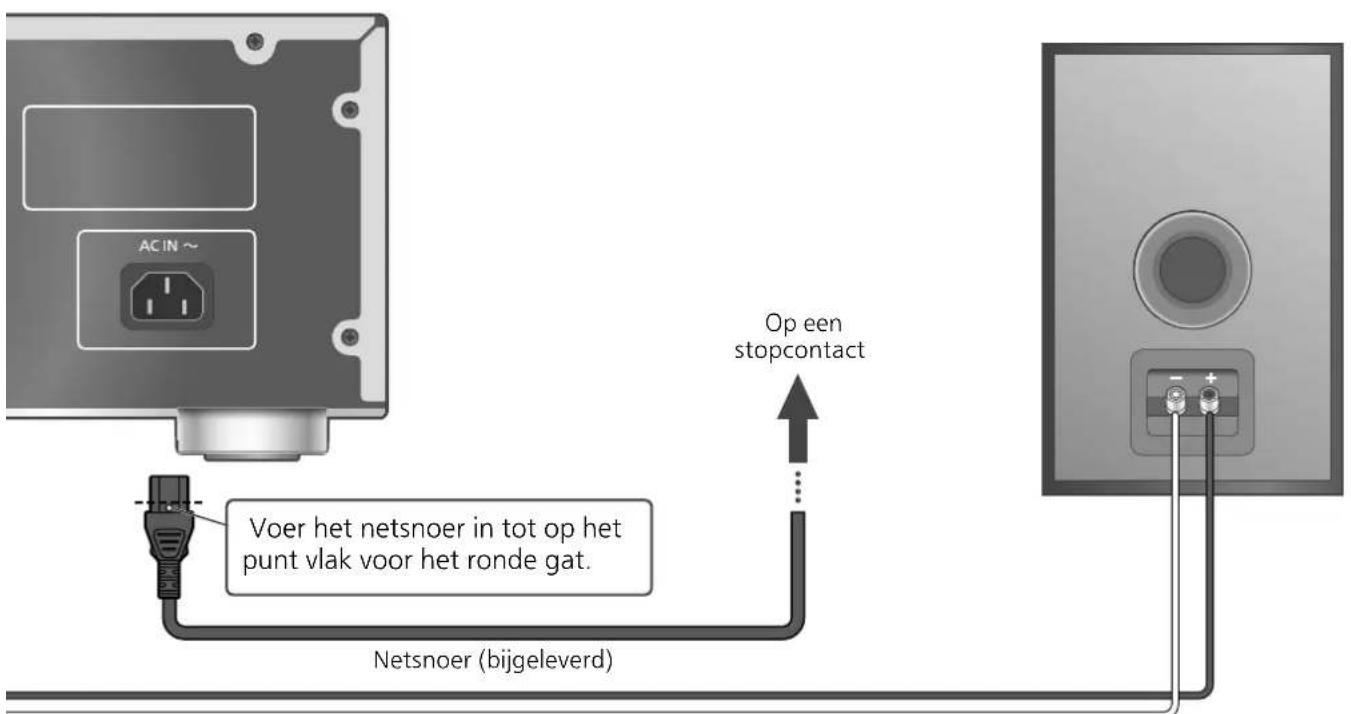

• Gebruik alleen het meegeleverde netsnoer.

• Sluit het netsnoer niet aan zolang alle andere verbindingen niet voltooid zijn.

• Steek de stekker van de aan te sluiten kabels volledig naar binnen.

• Buig de kabels niet om bij scherpe hoeken.

• Om de audio-uitvoer te optimaliseren, kunt u het uitvoersignaal van de versterker meten en de uitvoer ervan corrigeren wanneer de luidsprekers aangesloten zijn. ( 26) Luidsprekerkabel (niet bijgeleverd) Luidsprekeraansluiting 1 Draai aan de knoppen om ze los te zetten en steek de kerndraden in de gaten.

• Als de verbindingen tot stand gebracht zijn, trek dan een beetje aan de luidsprekerkabels om te controleren of ze stevig aangesloten zijn.

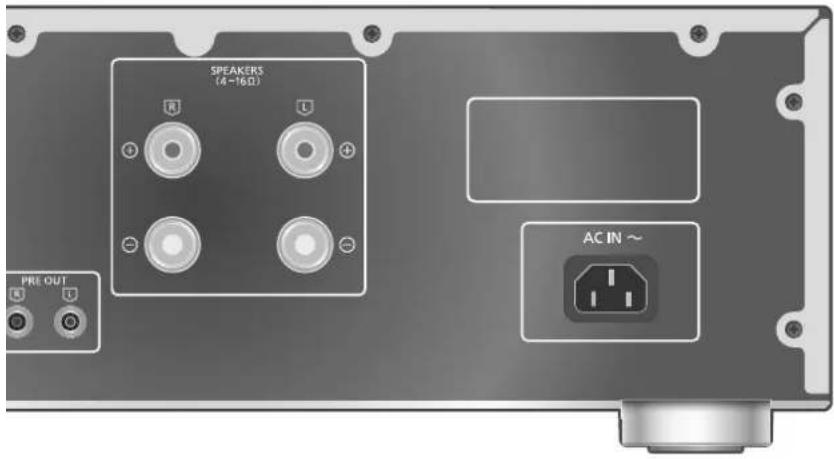

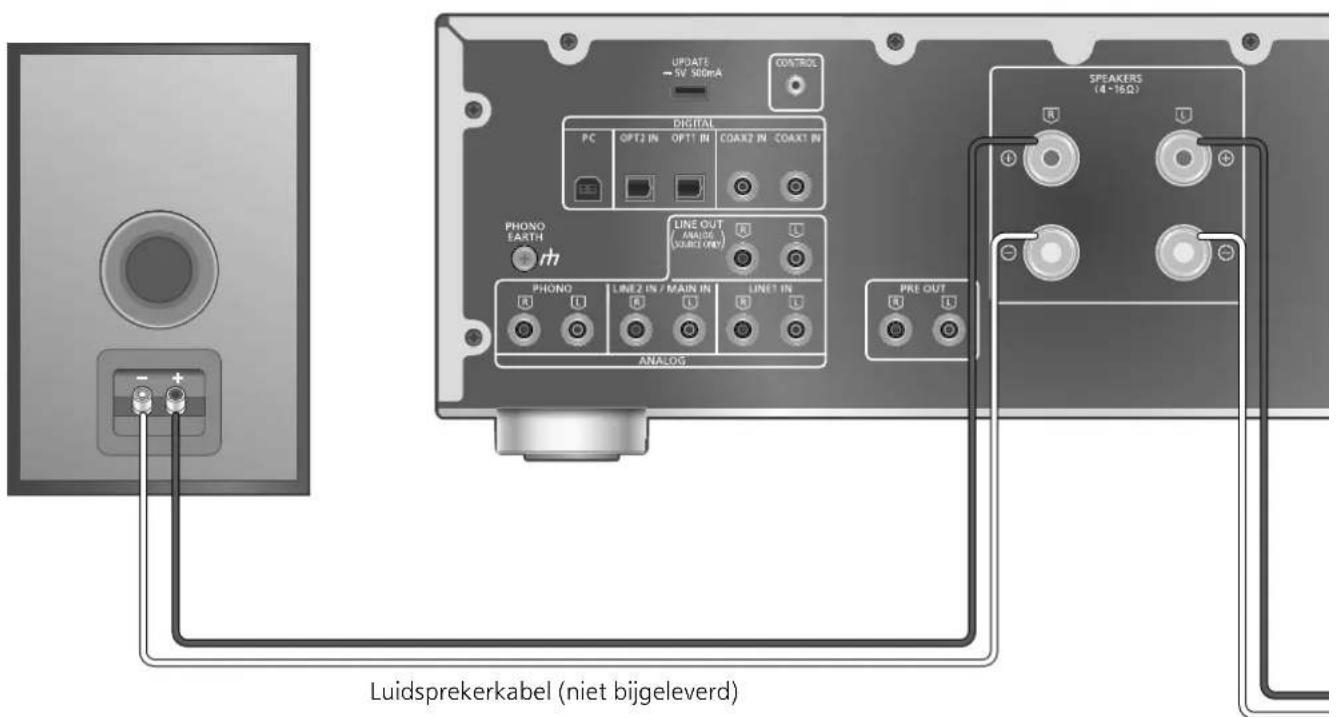

• Zorg ervoor dat de polen van de luidsprekerkabels niet gekruist (kortsluiting) of verwisseld worden want hierdoor kan de versterker beschadigd raken. NIET DOEN

• Bedraad de polen (+/-) van de aansluitklemmen op correcte wijze. Doet u dat niet dan kan dit negatieve gevolgen voor de stereo-effecten hebben of een slechte werking veroorzaken.

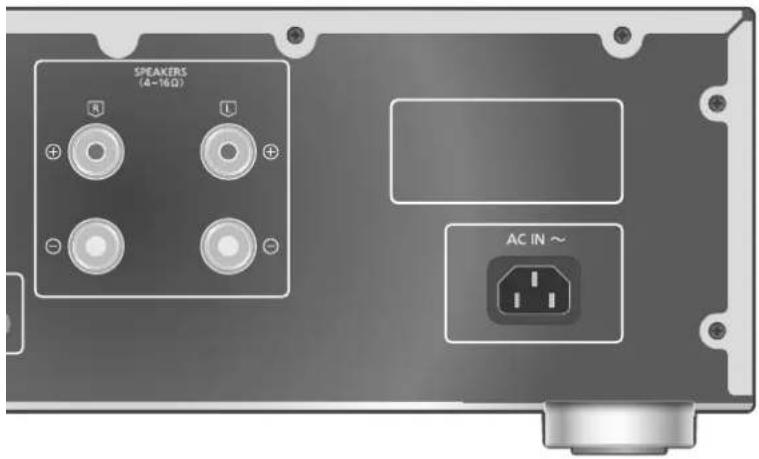

• Raadpleeg voor details de gebruiksaanwijzing van de luidsprekers.15 Nederlands Aansluitingen (135) Netsnoeraansluiting Sluit aan nadat alle andere aansluitingen zijn gemaakt. Opmerking

• Dit toestel verbruikt een kleine hoeveelheid stroom ( 34) zelfs wanneer het toestel in stand-bymodus staat. Verwijder de stekker uit het stopcontact als u het toestel langdurig niet gebruikt. Plaats het toestel op een plaats waar het gemakkelijk kan worden verwijderd. Luidsprekerkabel (niet bijgeleverd) Netsnoer (bijgeleverd) Op een stopcontact Voer het netsnoer in tot op het punt vlak voor het ronde gat. Correctie voor luidsprekeruitgang (LAPC) U kunt optimaal afstellen volgens uw eigen luidsprekers. ( 26)16 Bediening Gebruik van het apparaat voor digitale audio-uitvoer (136) Gebruik van de coaxiale digitale kabel 1 Koppel het netsnoer los.

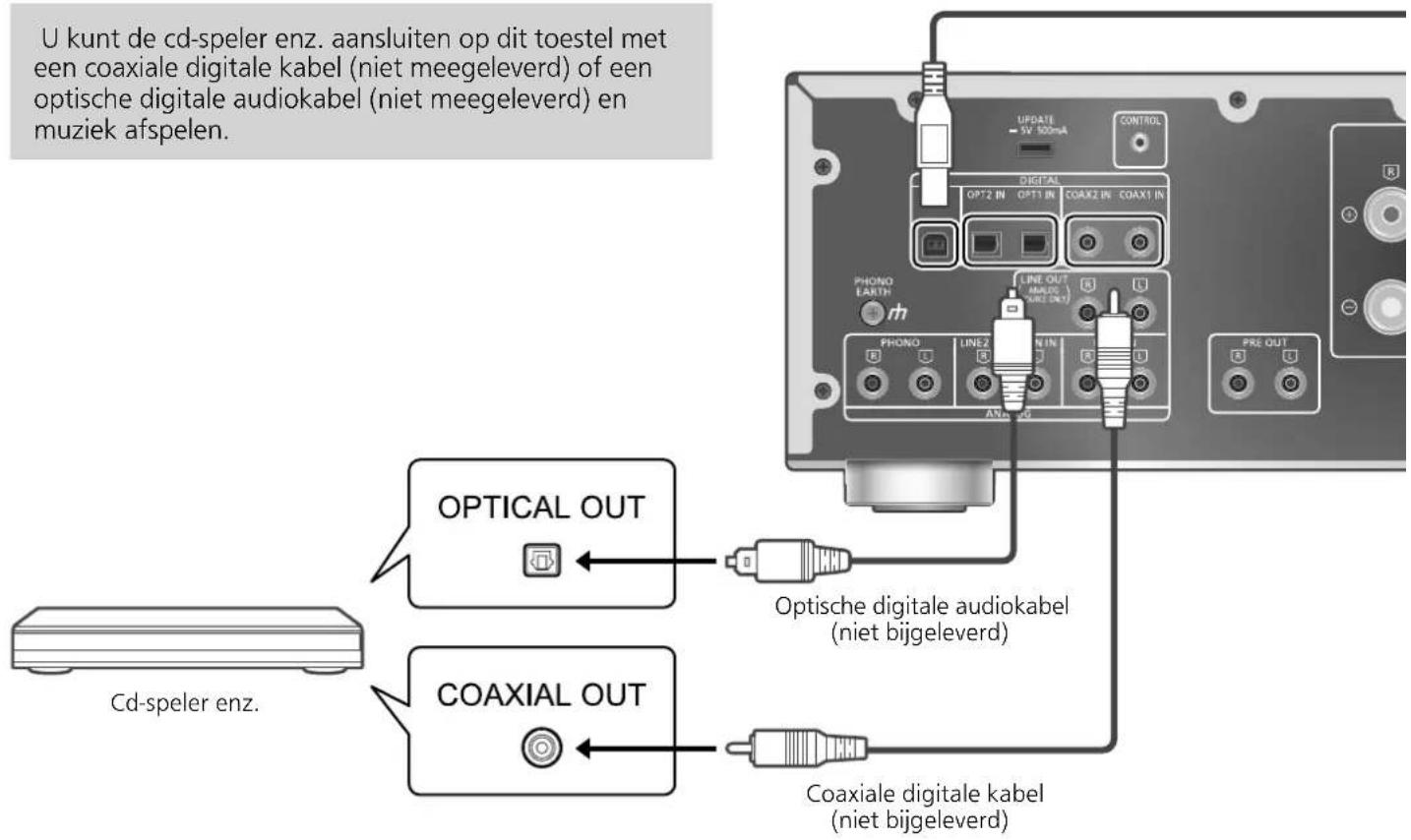

Verbind dit toestel met een cd-speler enz. 3 Sluit het netsnoer aan op dit toestel. ( 15) 4 Druk op [AMP ] om dit toestel in te schakelen. 5 Druk meermaals op [>INPUT<] om “COAX1” of “COAX2” te selecteren.

U kunt de invoerbron ook selecteren door aan de invoerselectieknop op het toestel te draaien.

Start het afspelen op het verbonden apparaat. Opmerking

• De aansluitingen voor digitale audio-invoer van dit toestel kunnen alleen lineaire PCM-signalen detecteren. Meer informatie vindt u in de gebruiksaanwijzing van het apparaat. - Bemonsteringsfrequentie: Coaxiale digitale invoer 32/44,1/48/88,2/96/176,4/192 kHz Optische digitale invoer 32/44,1/48/88,2/96 kHz - Aantal kwantisatiebits: 16/24 bit U kunt de cd-speler enz. aansluiten op dit toestel met een coaxiale digitale kabel (niet meegeleverd) of een optische digitale audiokabel (niet meegeleverd) en muziek afspelen. Optische digitale audiokabel (niet bijgeleverd) Cd-speler enz. Coaxiale digitale kabel (niet bijgeleverd) Gebruik van de optische digitale audiokabel 1 Koppel het netsnoer los. 2 Verbind dit toestel met een cd-speler enz. 3 Sluit het netsnoer aan op dit toestel. ( 15) 4 Druk op [AMP ] om dit toestel in te schakelen. 5 Druk meermaals op [>INPUT<] om “OPT1” of “OPT2” te selecteren.

• U kunt de invoerbron ook selecteren door aan de invoerselectieknop op het toestel te draaien. 6 Start het afspelen op het verbonden apparaat.17 Nederlands Bediening Gebruik van een pc enz. (137) U kunt de pc enz. of een ander toestel aansluiten op dit toestel met een USB 2.0-kabel (niet meegeleverd) en muziek afspelen. ■ Voorbereidingen Verbinden met een pc

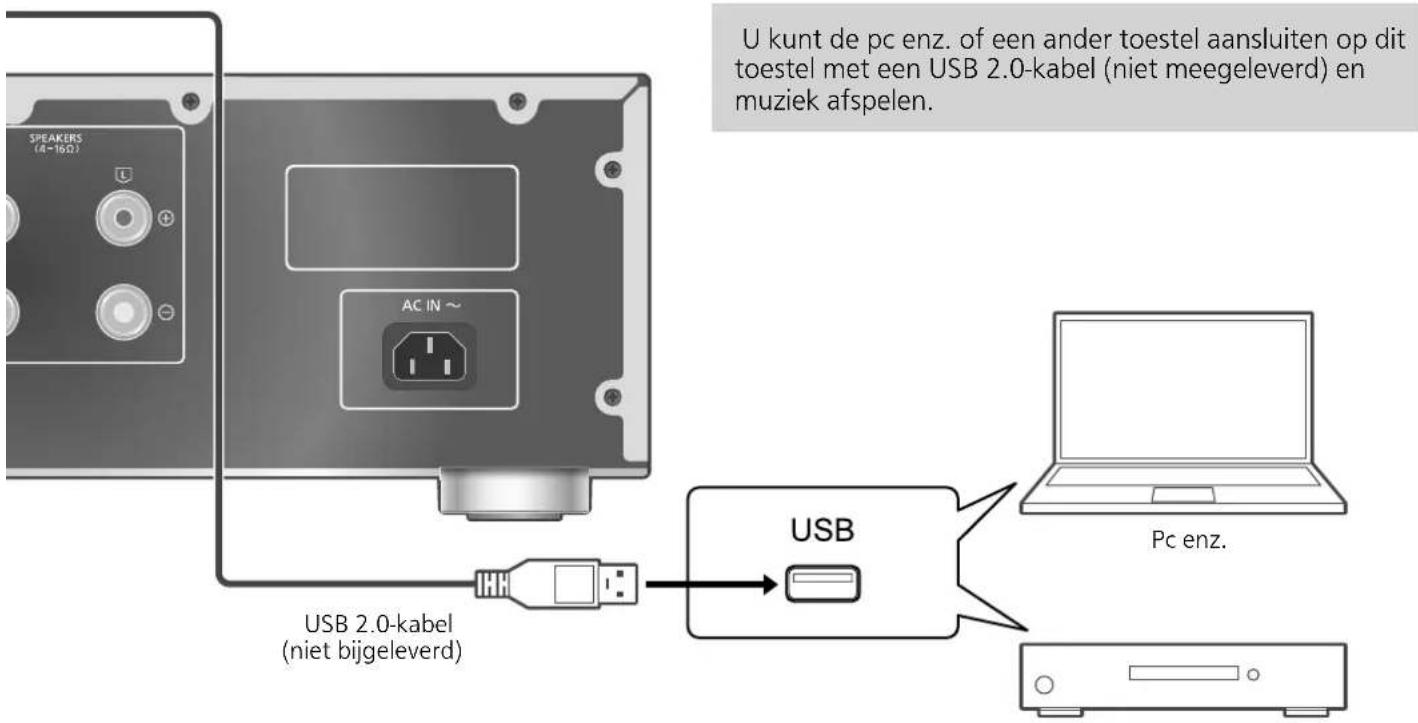

• Volg onderstaande stappen alvorens verbinding met een pc te maken.

• Raadpleeg het volgende voor de aanbevolen OS-versies voor uw pc (vanaf februari 2017): - Windows 7, Windows 8, Windows 8.1, Windows 10 - OS X 10.7, 10.8, 10.9, 10.10, 10.11, macOS 10.12 Download en installeer het hiervoor bestemde USB-stuurprogramma op de computer. (Enkel voor Windows OS)

• Download de driver van onderstaande website en installeer deze. www.technics.com/support/ Download en installeer de speciale app “Technics Audio Player” (gratis) op uw pc.

• Download de app van onderstaande website en installeer deze. www.technics.com/support/ Gebruik van een USB 2.0-kabel 1 Koppel het netsnoer los. 2 Verbind dit toestel met een pc enz. 3 Sluit het netsnoer aan op dit toestel. ( 15) 4 Druk op [AMP ] om dit toestel in te schakelen. 5 Druk verschillende keren op [>INPUT<] om “PC” te kiezen.

• U kunt de invoerbron ook selecteren door aan de invoerselectieknop op het toestel te draaien. 6 Start het afspelen met de speciale app “Technics Audio Player” op de aangesloten pc. Opmerking

• Wanneer een audiotoestel met een USB-DAC- uitgang zoals ST-G30 enz. wordt aangesloten, moet u de bedieningsinstructies van het aangesloten toestel raadplegen.

Raadpleeg “Ondersteunde formaat” voor meer informatie over de ondersteunde formaat. ( 35)

• Windows is een handelsmerk of een geregistreerd handelsmerk van Microsoft Corporation in de Verenigde Staten en andere landen.

• Mac en OS X zijn handelsmerken van Apple Inc., die in de V.S: en andere landen gedeponeerd zijn.

• macOS is een handelsmerk van Apple Inc. Pc enz. USB 2.0-kabel (niet bijgeleverd) Audiotoestel met USB-DAC-uitgang zoals ST-G30 enz.18 Bediening Gebruik van een draaitafel (PHONO) (138) PHONO EARTH Gebruik van een PHONO-kabel 1 Koppel het netsnoer los. 2 Verbind dit toestel en een draaitafel. 3 Sluit het netsnoer aan op dit toestel. ( 15) 4 Druk op [AMP ] om dit toestel in te schakelen. 5 Druk verschillende keren op [>INPUT<] om “PHONO” te kiezen.

• U kunt de invoerbron ook selecteren door aan de invoerselectieknop op het toestel te draaien. 6 Start het afspelen op de verbonden draaitafel. Opmerking

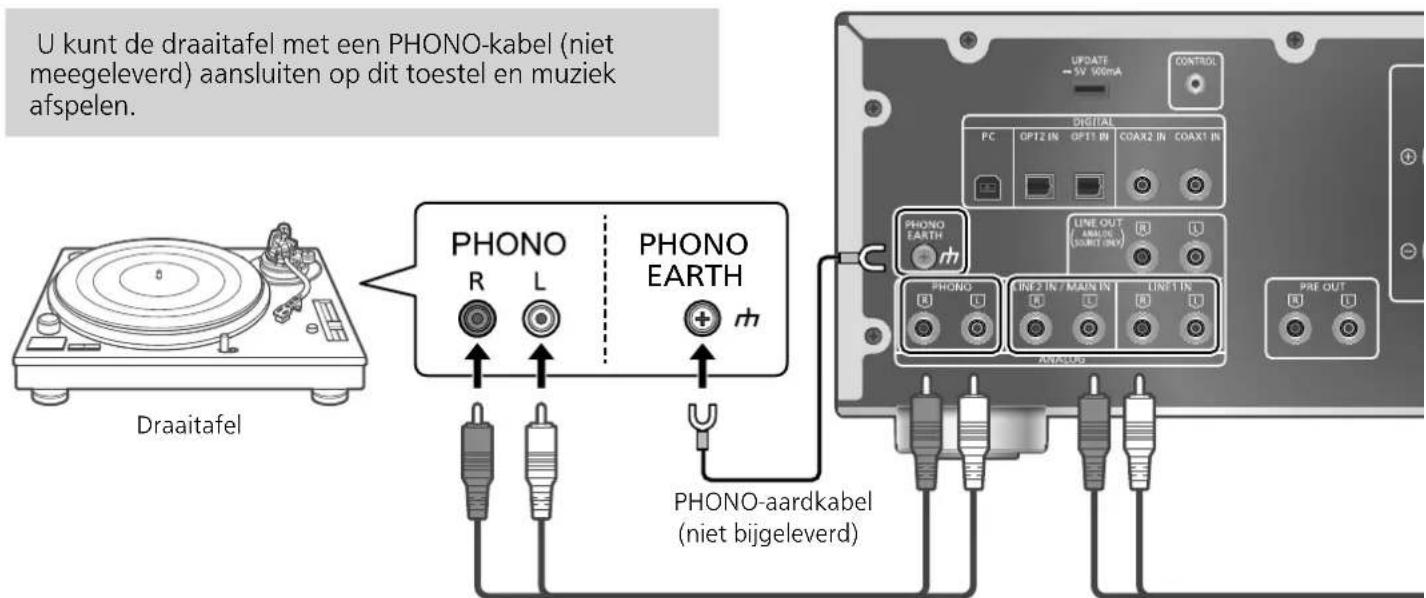

• Wanneer u een draaitafel met een ingebouwde PHONO-equalizer aansluit, sluit de kabel ervan dan aan op de aansluitingen voor analoge audio-invoer (LINE1 IN of LINE2 IN). ( 19)

• Wanneer u een draaitafel aansluit met een PHONO-aardkabel, moet u de PHONO- aardkabel aansluiten op de PHONO EARTH- aansluiting van dit toestel. U kunt de draaitafel met een PHONO-kabel (niet meegeleverd) aansluiten op dit toestel en muziek afspelen. PHONO-kabel (niet bijgeleverd) PHONO-aardkabel (niet bijgeleverd) Draaitafel Geluidsvervorming minimaliseren Als er geluidsvervorming optreedt bij het gebruik van de aansluitingen voor analoge audio-invoer, dan kan dit mogelijk worden verbeterd door de demper in te stellen op “On(-3dB)”/“On(-6dB)”/“On(-10dB)”.

• De standaardfabrieksinstelling is “Off”. 1 Druk op [AMP]. 2 Druk op [MENU]. 3 Druk herhaaldelijk op [ ], [ ] om “Attenuator” te selecteren en druk vervolgens op [OK].

Druk op [ ], [ ] om “On(-3dB)”/“On(-6dB)”/“On(-10dB)” te selecteren en druk vervolgens op [OK]. Lage ruis minimaliseren Hiermee wordt de lage ruis geminimaliseerd die wordt veroorzaakt door de kromming van de plaat.

U kunt dit menu ook instellen terwijl “LINE1” of “LINE2” geselecteerd is als ingangsbron van dit toestel. 1 Druk op [AMP]. 2 Druk op [MENU].

Druk herhaaldelijk op [ ], [ ] om “Subsonic Filter” te selecteren en druk vervolgens op [OK].

Druk op [ ], [ ] om “On” te selecteren en druk vervolgens op [OK].19 Nederlands Bediening Gebruik van het apparaat voor analoge audio-uitvoer (LINE1/LINE2) (139) Analoge audiokabel (niet bijgeleverd) Blu-ray Disc speler, enz. Gebruik van de analoge audiokabel 1 Koppel het netsnoer los. 2 Sluit dit toestel en een Blu-ray Disc- speler enz. aan. 3 Sluit het netsnoer aan op dit toestel. ( 15) 4 Druk op [AMP ] om dit toestel in te schakelen. 5 Druk meermaals op [>INPUT<] om “LINE1” of “LINE2” te selecteren.

• U kunt de invoerbron ook selecteren door aan de invoerselectieknop op het toestel te draaien.

• Stel dit in op “LINE2” (zie onder) wanneer “MAIN IN” wordt weergegeven als ingangsbron van dit toestel. 6 Start het afspelen op het verbonden apparaat. Bij aansluiting op “LINE2” Aansluitingen voor analoge audio-invoer (LINE2 IN/MAIN IN) worden gecombineerd met LINE2 en MAIN IN. Wijzig de functie volgens de aangesloten apparatuur.

• De standaardfabrieksinstelling is “LINE2”. 1 Druk op [AMP]. 2 Druk verschillende keren op [>INPUT<] om “MAIN IN” te kiezen. 3 Druk op [MENU]. 4 Druk herhaaldelijk op [ ], [ ] om “Input Mode” te selecteren en druk vervolgens op [OK]. 5 Druk herhaaldelijk op [

om “LINE2” te selecteren en druk vervolgens op [OK].

Controleer het bericht en druk op [OK].

• Het volumeniveau na de overschakeling naar “LINE2” wordt weergegeven. Controleer het volume en pas het aan. Druk vervolgens op [OK].

Druk op [ ], [ ] om “Yes” te selecteren en druk vervolgens op [OK]. Geluidsvervorming minimaliseren Als er geluidsvervorming optreedt bij het gebruik van de aansluitingen voor analoge audio-invoer, dan kan dit mogelijk worden verbeterd door de demper in te stellen op “On”.

• De fabrieksinstelling is “Off”. 1 Druk op [AMP]. 2 Druk op [MENU]. 3 Druk herhaaldelijk op [ ], [ ] om “Attenuator” te selecteren en druk vervolgens op [OK].

Druk op [ ], [ ] om “On” te selecteren en druk vervolgens op [OK]. U kunt de Blu-ray Disc -speler enz. met een analoge audiokabel (niet meegeleverd) aansluiten op dit toestel en muziek afspelen.20 Bediening Dit toestel gebruiken als versterker (140) U kunt de AV-ontvanger, de spanningsgestuurde versterker enz. op dit toestel aansluiten met een analoge audiokabel (niet meegeleverd) en het toestel gebruiken als versterker. AV-ontvanger, spanningsgestuurde versterker enz. Stel het volume van de AV-ontvanger, spanningsgestuurde versterker enz. in op het minimum voordat u die aansluit. De volumeregeling op dit toestel is uitgeschakeld wanneer u het gebruikt als versterker. Pas het volume beetje bij beetje aan met het aangesloten toestel. Voer het audiosignaal van de PRE OUT/ LINE OUT-aansluitingen niet in op de MAIN IN-aansluitingen van dit toestel. Dit kan immers leiden tot een defect. Analoge audiokabel (niet bijgeleverd) Gebruik van de analoge audiokabel 1 Koppel het netsnoer los. 2 Sluit dit toestel en de AV-ontvanger, spanningsgestuurde versterker enz. aan na het minimaliseren van het volume van het toestel. 3 Sluit het netsnoer aan op dit toestel. ( 15) 4 Druk op [AMP ] om dit toestel in te schakelen. 5 Druk verschillende keren op [>INPUT<] om “LINE2” te kiezen.

• U kunt de invoerbron ook selecteren door aan de invoerselectieknop op het toestel te draaien. 6 Druk op [AMP]. 7 Druk op [MENU]. 8 Druk herhaaldelijk op [ ], [ ] om “Input Mode” te selecteren en druk vervolgens op [OK].21 Nederlands Bediening (141) 9 Druk op [ ], [ ] om “MAIN IN” te selecteren en druk op [OK]. 10 Controleer het bericht en druk op [OK]. 11 Druk op [ ], [ ] om “Yes” te selecteren en druk vervolgens op [OK]. 12 Start het afspelen op het verbonden apparaat. Opmerking

• Het is niet mogelijk om het volume te regelen met dit toestel.

• Er komt geen geluid uit de hoofdtelefoonaansluiting en de PRE OUT- aansluitingen.

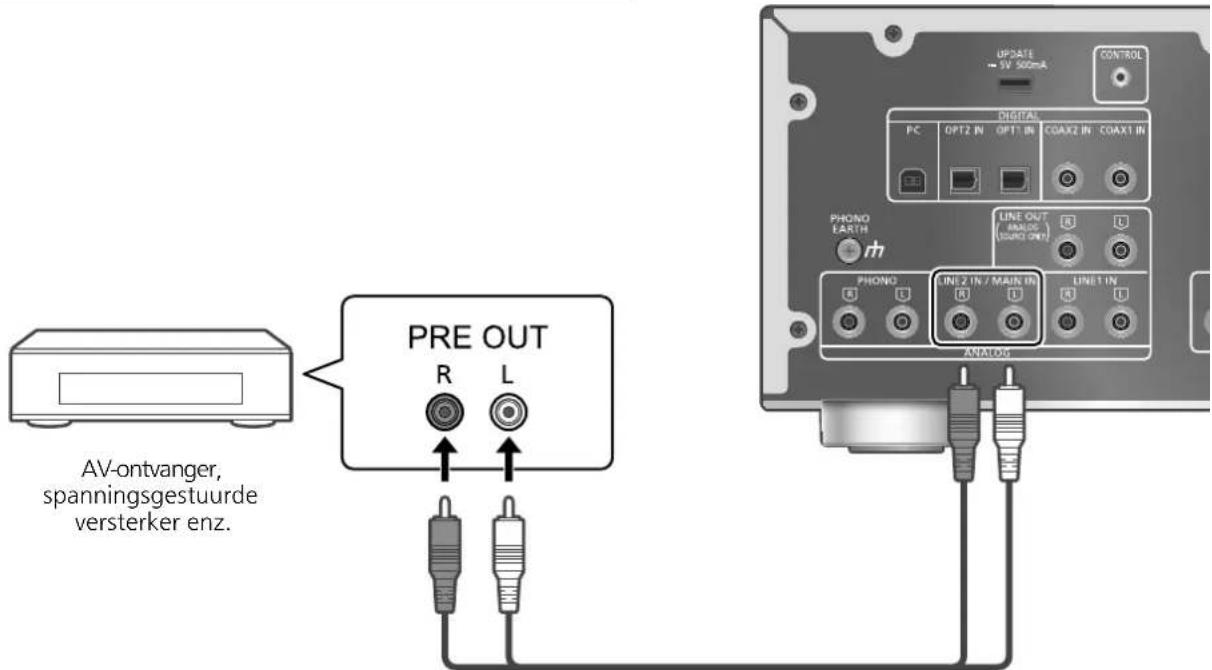

• Selecteer “LINE2” wanneer u dit toestel niet gebruikt als versterker. ( 19)

• Wanneer de invoerbron is overgeschakeld naar “LINE2” of een andere bron via “MAIN IN” en het huidige volume hoger is dan het voorgaande niveau, wordt het volume automatisch bijgesteld. Geluidsvervorming minimaliseren Als er geluidsvervorming optreedt, kan dit mogelijk worden verbeterd door de demper in te stellen op “On”.

• De standaardfabrieksinstelling is “Off”. 1 Druk op [AMP]. 2 Druk op [MENU]. 3 Druk herhaaldelijk op [ ], [ ] om “Attenuator” te selecteren en druk vervolgens op [OK]. 4 Druk op [ ], [ ] om “On” te selecteren en druk vervolgens op [OK].22 Bediening Een versterker, subwoofer enz. aansluiten (142) Analoge audiokabel (niet bijgeleverd) Versterker, subwoofer enz. U kunt de versterker, subwoofer enz. aansluiten met een analoge audiokabel (niet bijgeleverd) om de analoge audiosignalen uit te voeren. Voer het audiosignaal van de PRE OUT/ LINE OUT-aansluitingen niet in op de analoge audio-ingangen van dit toestel. Dit kan immers leiden tot een defect. Gebruik van de analoge audiokabel 1 Koppel het netsnoer los. 2 Sluit dit toestel en een versterker, subwoofer enz. aan. 3 Sluit het netsnoer aan op dit toestel. ( 15) 4 Druk op [AMP ] om dit toestel in te schakelen. Opmerking

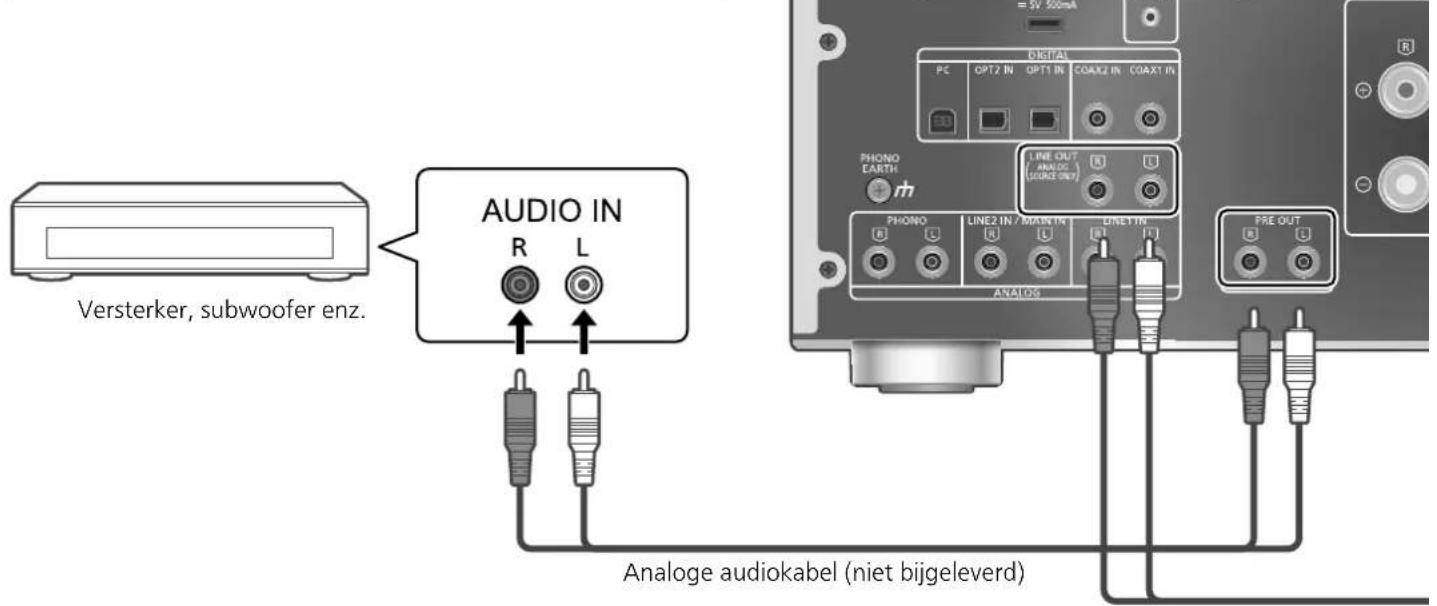

• Meer informatie vindt u in de gebruiksaanwijzing van het aangesloten apparaat.

Er komt geen geluid uit de PRE OUT-aansluitingen wanneer “MAIN IN” geselecteerd is als ingangsbron van dit toestel. De audio-uitgang instellen (PRE OUT) U kunt de audio-uitgang van de luidsprekeruitgangen en de PRE OUT-aansluitingen instellen. 1 Druk op [AMP]. 2 Druk op [SETUP]. 3 Druk herhaaldelijk op [ ], [ ] om “PRE OUT” te selecteren en druk vervolgens op [OK].

Druk op [ ], [ ] om de uitgang te selecteren en druk vervolgens op [OK].

Niet beschikbaar wanneer “MAIN IN” geselecteerd is als ingangsbron van dit toestel. On: Het geluid wordt uitgevoerd via de luidsprekeruitgangen en de PRE OUT-aansluitingen. On (Speaker:Off): Er komt geen geluid uit de luidsprekeruitgangen. Het geluid wordt uitgevoerd via de PRE OUT-aansluitingen. Off: Er komt geen geluid uit de PRE OUT-aansluitingen. Het geluid komt uit de luidsprekeruitgangen. Opmerking

• Het wordt aangeraden om in te stellen op “On (Speaker:Off)” (nominale uitgang: 1 V) wanneer u een eindversterker aansluit.23 Nederlands Gebruik van het apparaat voor analoge audio-invoer Bediening (143) Analoge audiokabel (niet bijgeleverd) Cd-recorder enz. U kunt de cd-recorder enz. aansluiten met een analoge audiokabel (niet bijgeleverd) aansluiten om analoge audiosignalen van dit toestel uit te voeren (LINE1/ LINE2/PHONO). Gebruik van de analoge audiokabel 1 Koppel het netsnoer los. 2 Verbind dit toestel met een cd-recorder enz. 3 Sluit het netsnoer aan op dit toestel. ( 15) 4 Druk op [AMP ] om dit toestel in te schakelen. Opmerking

• Wanneer een digitaal audiosignaal (COAX1/ COAX2/OPT1/OPT2/PC) wordt geselecteerd als ingangsbron van dit toestel, worden analoge audiosignalen (LINE1) uitgevoerd.

• Wanneer de ingangsbron wordt gewijzigd, kan de audio van het uitgangssignaal hakkelend klinken. Voer het audiosignaal van de PRE OUT/ LINE OUT-aansluitingen niet in op de analoge audio-ingangen van dit toestel. Dit kan immers leiden tot een defect.24 Instellingen Geluidsafstelling, Andere instellingen (144) 1 Druk op [AMP]. 2 Druk op [SETUP]. 3 Druk herhaaldelijk op [

om het menu te selecteren en druk vervolgens op [OK]. 4 Druk op [ ], [ ], [ ], [ ] om in te stellen en druk op [OK]. De geluidseffecten en andere instellingen kunnen worden ingesteld. BASS/MID/TREBLE regelen “Tone Control” U kunt de toon van dit toestel aanpassen. Elk toonbereik (BASS/MID/TREBLE) kan worden aangepast.

• Selecteer “On (adjustment)” om deze functie in te schakelen.

• Ieder niveau kan afgesteld worden tussen “-10” en “+10”.

• “TONE” wordt weergegeven na de instelling.

• Wanneer een ondersteunend systeem van het Technics-toestel (netwerkaudiospeler enz.) wordt aangesloten op dit toestel, is het mogelijk dat de geluidsregeling van het aangesloten toestel prioriteit krijgt boven dit toestel. Pas het geluid aan met het aangesloten toestel.

• Niet beschikbaar wanneer dit toestel als versterker wordt gebruikt ( 20). Regel het geluid met de AV-ontvanger, de spanningsgestuurde versterker enz. De volumedemper regelen “VOLUME Attenuator” Stel dit in op “On (-20dB)” als u wilt dat de demper de volumeregeling vlotter kan doen verlopen bij een laag volume.

• De standaardfabrieksinstelling is “Off”.

• “ATT” wordt weergegeven na de instelling.

• Niet beschikbaar wanneer dit toestel als versterker wordt gebruikt ( 20). Regel het geluid met de AV-ontvanger, de spanningsgestuurde versterker enz.25 Nederlands Instellingen (145) De functie Automatisch uitschakelen “AUTO OFF” Dit toestel is ontworpen om het eigen stroomverbruik te reduceren en energie te besparen. Het toestel werd ongeveer 20 minuten lang niet gebruikt en wordt binnen een minuut op de stand-by-modus gezet. Druk op ongeacht welke knop om dit te annuleren.

• De standaardfabrieksinstelling is “On”. Selecteer “Off” om deze functie uit te schakelen.

• “AUTO OFF” wordt weergegeven voordat dit toestel na 3 minuten wordt uitgeschakeld. Opmerking

• De automatische uitschakelfunctie is actief, tenzij u deze uitzet, zelfs wanneer u dit toestel in stand-bymodus zet en inschakelt. De volumestatus weergeven “VOLUME Display” De volumestatus wordt weergegeven wanneer het volume wordt weergegeven.

• De standaardfabrieksinstelling is “Off”.

• Niet beschikbaar wanneer “MAIN IN” geselecteerd is als ingangsbron van dit toestel. De naam van het model controleren “Model No.” De naam van het model wordt weergegeven. De firmwareversie controleren “F/W Version” De versie van de geïnstalleerde firmware wordt weergegeven.26 Instellingen De uitvoercorrectiefunctie (LAPC) gebruiken (146) Het uitvoersignaal van de versterker meten en de uitvoer ervan corrigeren (LAPC) ■ Voorbereiding

• Koppel de hoofdtelefoon los. Tijdens meting uitgezonden testtoon Om te zorgen voor een nauwkeurige meting, laat de luidsprekeruitvoer op regelmatige tijdstippen een testtoon horen. (Ongeveer 3 minuten) Het is niet mogelijk het volume van de uitgevoerde audio te veranderen terwijl de meting bezig is. 1 Druk op [AMP ] om dit toestel in te schakelen. 2 Houd [LAPC] ingedrukt tot “Please Wait” wordt weergegeven. “LAPC Measuring” wordt weergegeven en dit toestel start de meting van het uitvoersignaal van de versterker. Controleer of zowel de linker- als rechterluidspreker een testtoon laat horen. Als de meting voltooid is, zal de correctie van de versterker-uitgang automatisch ingeschakeld worden.

• Als u op [LAPC] drukt terwijl de meting bezig is, zal deze geannuleerd worden.

• Als u een hoofdtelefoon aansluit tijdens de meting van het signaal van een versterker of een correctie van de uitvoer van een versterker, dan wordt deze handeling geannuleerd. ■ In-/uitschakelen van de uitgangscorrectiefunctie Druk op [LAPC] om “On”/“Off” te selecteren.

• De LAPC-indicatorlampjes en “LAPC : On” worden weergegeven terwijl de uitvoercorrectiefunctie bezig is. Opmerking

• De meting is niet beschikbaar voor het audio- uitgangssignaal uit de PRE OUT-aansluitingen van dit toestel. ( 22)

• Al naargelang het type aangesloten luidsprekers, zal het effect van de uitgangscorrectiefunctie minimaal zijn.

• De gecorrigeerde uitvoer blijft van kracht tot u het uitvoersignaal opnieuw meet. Wanneer u andere luidsprekers gebruikt, voert u de meting opnieuw uit. U kunt optimaal afstellen volgens uw eigen luidsprekers.27 Nederlands Firmware-updates Instellingen (147) Firmware-updates “F/W Update” Af en toe zal Panasonic bijgewerkte firmware uitgeven voor dit apparaat dat een toevoeging of een verbetering kan vormen op de manier een eigenschap werkt. Deze bijwerkingen zijn gratis beschikbaar.

• Meer informatie over updates, vindt u op de volgende website. www.technics.com/support/firmware/ Downloaden duurt ongeveer 3 minuten. Koppel het netsnoer niet los of zet dit toestel niet in stand-by tijdens het bijwerken. Verwijder het USB-flashgeheugen niet tijdens het updaten.

• Tijdens het bijwerken wordt de voortgang weergegeven als “Updating %”. (“ ” staat voor een nummer.) Opmerking

• Tijdens het bijwerken kunnen er geen andere bewerkingen worden uitgevoerd.

• Als er geen updates beschikbaar zijn, wordt “Firmware is Up To Date” weergegeven. (U hoeft geen updates uit te voeren.)

• Als u de firmware bijwerkt, kan dit de instellingen resetten. ■ Voorbereiding

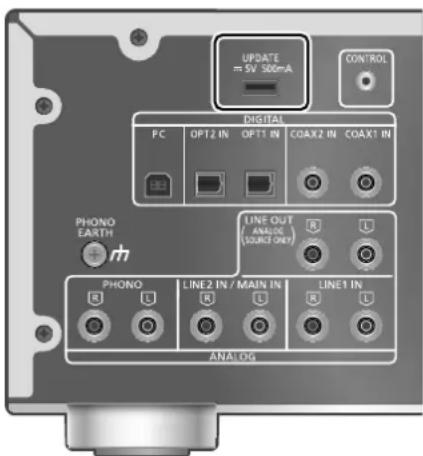

• Download de nieuwste firmware op het USB- flashgeheugen. Meer informatie vindt u op de volgende website. www.technics.com/support/firmware/ 1 Verbind het USB-flashgeheugen met nieuwe firmware.

2 Druk op [AMP]. 3 Druk op [SETUP]. 4 Druk herhaaldelijk op [ ], [ ] om “F/W Update” te selecteren en druk vervolgens op [OK]. 5 Druk op [ ], [ ] om “Yes” te selecteren en druk vervolgens op [OK].

• Tijdens het bijwerken wordt de voortgang weergegeven als “Updating %”. (“ ” staat voor een nummer.)

• Wanneer het bijwerken is voltooid, wordt “Success” weergegeven. 6 Sluit de netvoedingskabel af en verwijder het USB-flashgeheugen en sluit deze na 3 minuten weer aan. Opmerking

• Downloaden kan langer duren afhankelijk van het USB-flashgeheugen.

• Gebruik een USB-flashgeheugen met FAT 16- of FAT 32-indeling.

• De UPDATE-aansluiting wordt alleen gebruikt voor updates van de firmware. Sluit hierop alleen het USB-flashgeheugen voor het updaten van de firmware aan, geen andere USB- apparaten.

• U kunt USB-apparaten niet opladen via de UPDATE-aansluiting van het apparaat.28 Instellingen Aansluiting van systeembediening (148) U kunt dit toestel en het Technics-toestel dat de functie van de systeembediening ondersteunt (netwerkaudiospeler, compact disc-speler enz.) gemakkelijk tegelijkertijd bedienen via de afstandsbediening. Meer informatie vindt u in de gebruiksaanwijzing van het apparaat. Kabel voor systeemaansluiting Netwerkaudiospeler enz. Gebruik van de kabel voor systeemaansluiting en audiokabel 1 Koppel het netsnoer los. 2 Verbind dit toestel met het Technics- toestel dat de functie van de systeembediening ondersteunt (netwerkaudiospeler enz.) aan.

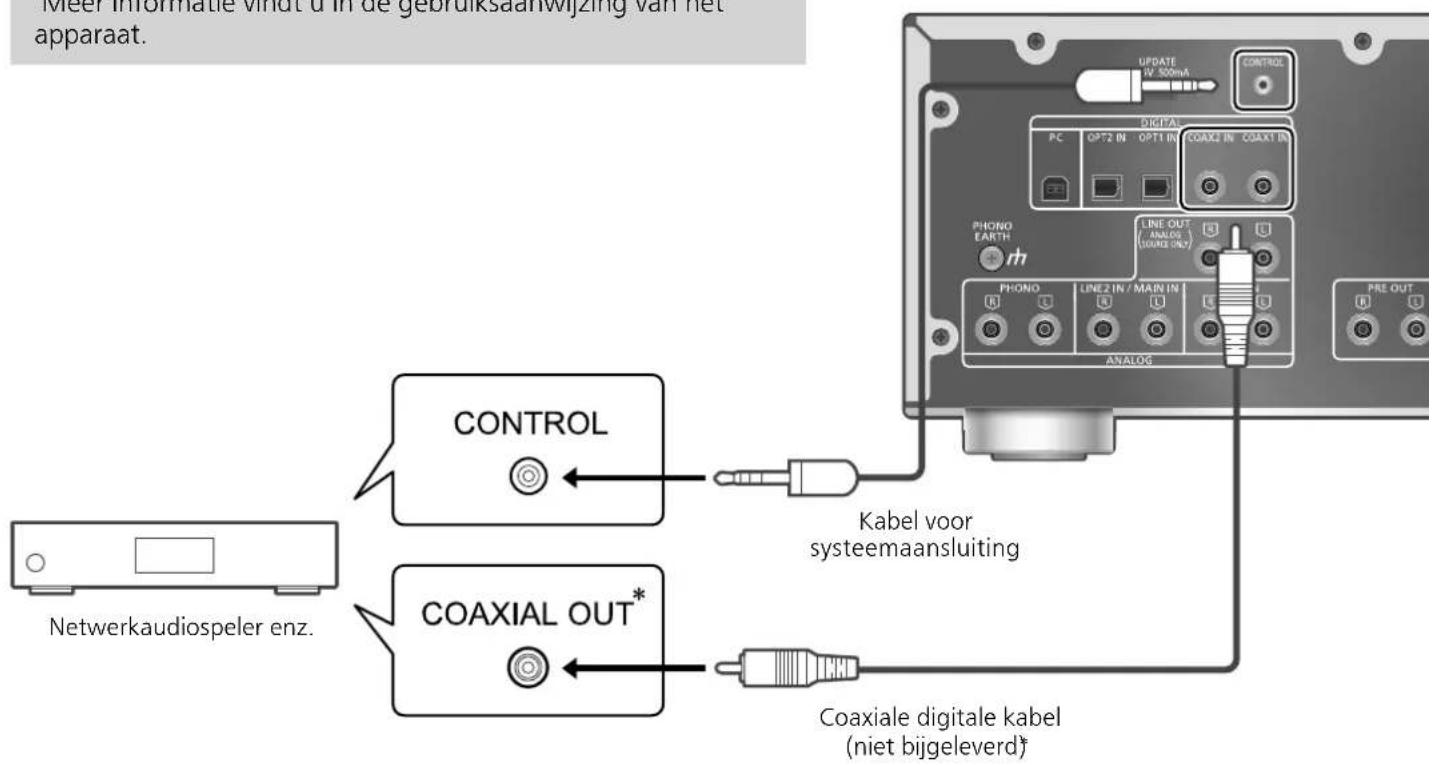

• Gebruik zowel de kabel voor systeemaansluiting als de audiokabels wanneer u dit toestel en hoofdtoestel met elkaar verbindt.

• Gebruik de kabel voor aansluiting op het systeem die werd meegeleverd met het aangesloten apparaat. 3 Sluit het netsnoer aan op dit toestel. ( 15)

Druk op [AMP ] om dit toestel in te schakelen. 5 Druk op [AMP]. 6 Druk op [SETUP]. Coaxiale digitale kabel (niet bijgeleverd)

7 Druk herhaaldelijk op [ ], [ ] om “System Control” te selecteren en druk vervolgens op [OK]. 8 Druk op [ ], [ ] om de ingangsbron te selecteren voor het toestel dat in stap 2 werd aangesloten en druk op [OK].

• Selecteer “Off” om de functie voor bediening van het systeem uit te schakelen.

: In de illustratie ziet u het voorbeeld van een aansluiting met een coaxiale digitale tabel. Sluit het toestel aan met de juiste kabel/ aansluiting, afhankelijk van het toestel. Opmerking

• Selecteer “LINE2” ( 19) als invoermodus voor dit toestel om de functie voor systeembediening voor het Technics-toestel te gebruiken dat is aangesloten op de aansluitingen voor analoge invoer (LINE2 IN/MAIN IN).

• Wanneer “MAIN IN” ( 20) is geselecteerd als invoermodus voor dit toestel om de functie voor systeembediening voor het Technics- toestel te gebruiken dat is aangesloten op de aansluitingen voor analoge invoer (LINE2 IN/ MAIN IN).29 Nederlands Instellingen (149) Dit toestel en het aangesloten toestel inschakelen

• Als u de afstandsbediening naar dit toestel richt en op [AMP ] drukt wanneer dit toestel en het aangesloten toestel in de stand-bymodus staan, worden dit toestel en het toestel van de ingangsbron dat geselecteerd is in “System Control” tegelijkertijd ingeschakeld.

• Als u de afstandsbediening naar dit toestel richt en op [AMP ] drukt wanneer dit toestel en het aangesloten toestel ingeschakeld zijn, gaan dit toestel en het toestel van de geselecteerde ingangsbron tegelijkertijd over naar de stand-bymodus.

• U kunt dit toestel en het aangesloten toestel ook wisselen door op de knop stand-by/aan van dit toestel te drukken. De ingangsbron van dit toestel automatisch wisselen Wanneer u een handeling uitvoert zoals weergave op het aangesloten toestel, gaat de ingangsbron van dit toestel automatisch over op de bron die is ingesteld met “System Control”.30 Problemen oplossen

(150) Warmteopbouw van dit toestel Dit toestel wordt warm wanneer het volume hoog staat. Dit is geen defect. Heeft u de meest recente firmware geïnstalleerd? Panasonic is constant bezig met het verbeteren van de firmware van het toestel om ervoor te zorgen dat onze klanten kunnen genieten van de laatste technologie. ( 27) Alle instellingen opnieuw op de fabrieksinstellingen zetten Verricht een reset van het geheugen als de volgende situaties optreden:

• Er is geen reactie als op de knoppen gedrukt wordt.

• U wilt de geheugeninhouden wissen en resetten. 1 Druk op [AMP]. 2 Druk op [SETUP]. 3 Druk herhaaldelijk op [ ], [ ] om “Initialization” te selecteren en druk vervolgens op [OK].

• Alle instellingen worden terug ingesteld op de fabrieksinstellingen. Het is noodzakelijk om de geheugenitems opnieuw in te stellen. 4 Druk op [ ], [ ] om “Yes” te selecteren en druk vervolgens op [OK]. 5 Druk op [ ], [ ] om “Yes” te selecteren en druk vervolgens opnieuw op [OK]. Algemeen Het toestel werkt niet. De bedieningen zijn niet goed uitgevoerd.

• Een van de beveiligingsapparaten van het toestel zijn mogelijk geactiveerd. Druk op [ ] op het toestel om het in stand-by te zetten.

• Als het toestel niet overschakelt op stand-by, moet u het netsnoer loskoppelen, minstens 3 minuten wachten en het toestel vervolgens terug aansluiten. Druk op [ ] op het toestel om het in te schakelen. Als het toestel nog steeds niet werkt, neem dan contact op met de dealer. Het is mogelijk, dat tijdens de weergave een “zoemgeluid” te horen is.

• Er bevindt zich een netsnoer of fluorescent licht vlakbij de kabels. Houd andere apparatuur en snoeren verwijderd van de kabels van dit toestel.

• Een sterk magnetisch veld vlakbij een tv of vlakbij andere apparatuur kan een nadelige invloed hebben op de audiokwaliteit. Houd dit toestel verwijderd van dergelijke apparaten.

• De luidsprekers kunnen geluid laten horen als een apparaat vlakbij krachtige radiogolven uitzendt, zoals wanneer met een mobiele telefoon gebeld wordt. Geen geluid.

• Controleer het volume van dit toestel.

• Controleer de aansluitingen naar de luidsprekers en andere apparatuur.

• Sluit de luidsprekers aan en meet het uitvoersignaal van de versterker. ( 26)

• Controleer de impedantie van de aangesloten luidsprekers.

• Controleer of de correcte ingangsbron geselecteerd is.

• Steek de stekker van de aan te sluiten kabels volledig naar binnen.

Controleer of de instelling van de geluidsuitgang correct is. (Er komt geen geluid uit de luidsprekers die aangesloten zijn op de aansluitingen voor luidsprekeruitgang wanneer “PRE OUT” op “On (Speaker:Off)” is ingesteld.) ( 22)

• Het afspelen van multi-kanaal inhoud wordt niet ondersteund.

• De aansluitingen voor digitale audio-invoer van dit toestel kunnen alleen lineaire PCM-signalen detecteren. Meer informatie vindt u in de gebruiksaanwijzing van het apparaat. Voer eerst de onderstaande controles uit voordat u het apparaat laat repareren. Als u twijfelt aan het resultaat van enkele controles, of als de oplossingen die door de volgende gids worden voorgesteld het probleem niet verhelpen, neem dan contact op met uw verkoper voor advies.31 Nederlands Problemen oplossen (151) Het geluid is vervormd.

• Stel “Attenuator” in op “On” volgens de analoge audio-ingang. Dat zou kunnen leiden tot minder geluidsvervorming. ( 18, 19, 21)

• U kunt de demper niet instellen voor het uitgevoerde audiosignaal via de LINE OUT- aansluiting. Het volume wordt automatisch gewijzigd.

• Wanneer de invoerbron is overgeschakeld naar “LINE2” of een andere bron via “MAIN IN” en het huidige volume hoger is dan het voorgaande niveau, wordt het volume automatisch bijgesteld. (Volumeknop draait automatisch) ( 20) Het toestel gaat automatisch in stand-by.

• Is de auto off-functie ingeschakeld? ( 25)

• Dit toestel is voorzien van een beveiligingscircuit om schade door hitteaccumulatie te voorkomen. Wanneer u dit toestel gedurende lange tijd op hoog volume laat afspelen, kan het automatisch uitschakelen. Wacht tot dit toestel afkoelt voordat u het opnieuw inschakelt. (Ongeveer 3 minuten) De instellingen worden gereset naar de fabrieksinstellingen.

• Als u de firmware bijwerkt, kan dit de instellingen resetten. De piekverbruikmeter werkt niet.

• In de volgende gevallen werkt deze meter niet: - Wanneer de hoofdtelefoon aangesloten is. - Wanneer de piekverbruikmeter is uitgeschakeld door op [DIMMER] te drukken. - Wanneer het geluid van dit toestel wordt gedempt door op [MUTE] te drukken. - Wanneer “PRE OUT” wordt ingesteld op “On (Speaker:Off)” ( 22) De functie voor systeembediening werkt niet.

• Gebruik de kabel voor aansluiting op het systeem die werd meegeleverd met het aangesloten apparaat.

• Sluit de kabel voor aansluiting op het systeem aan op de systeemaansluitingen (CONTROL). ( 28)

• Controleer de aansluiting van de verbindingskabel met het systeem, de audiokabel en de ingangsbron die wordt geregeld via “System Control”. ( 28)

• Sluit het Technics-toestel dat de functie van de systeembediening ondersteunt (netwerkaudiospeler, compact disc-speler enz.) aan op dit toestel. Meer informatie vindt u op de volgende website. www.technics.com/support/

De pc herkent dit toestel niet.

• Controleer uw besturingsomgeving. ( 17)

• Start de pc opnieuw op, zet dit toestel in stand-by, schakel het in en sluit de USB-kabel opnieuw aan.

• Gebruik een andere USB-poort van de verbonden pc.

• Installeer het daartoe bestemde USB- stuurprogramma indien u een Windows- computer gebruikt. ( 17) Afstandsbediening De afstandsbediening werkt niet correct.

• De batterijen zijn leeg of niet correct geplaatst. ( 12)

• Plaats geen objecten voor de signaalsensor om interferentie te voorkomen. ( 10)

• Verander de afstandsbedieningscode als andere producten op deze afstandsbediening reageren. ( 13)32 Problemen oplossen

• De volumeregeling op dit toestel is uitgeschakeld wanneer u het gebruikt als versterker.

• Pas het volume beetje bij beetje aan met het aangesloten toestel. ( 20) AUTO OFF

• Het toestel werd ongeveer 20 minuten lang niet gebruikt en wordt binnen de minuut uitgeschakeld. Druk op om het even welke knop om dit te annuleren. ( 25) Connect USB Device

• Het downloaden van de firmware is mislukt.

• Download de nieuwste firmware op het USB- flashgeheugen en probeer het opnieuw. ( 27) Disconnect PHONES

• Wanneer de hoofdtelefoon aangesloten is, zal de meting van het uitgangssignaal van de versterker (LAPC) niet starten.

• Koppel de hoofdtelefoon los.

• Als u een hoofdtelefoon aansluit tijdens de meting van het signaal van een versterker of een correctie van de uitvoer van een versterker, dan wordt deze handeling geannuleerd. ( 26)

” (“ ” staat voor een nummer.)

• Er is een probleem met dit toestel. - Is het volume erg hoog? Zo ja, zet het volume dan lager. - Staat dit toestel op een zeer warme plek? Zo ja, verplaats dit toestel dan naar een koelere plek, wacht een tijdje en probeer het dan opnieuw in te schakelen. Als het probleem aanhoudt, schrijf dan het weergegeven nummer op, sluit het netsnoer af en raadpleeg uw verkoper. Load Fail

• De firmware op het USB-flashgeheugen kan niet worden gevonden.

• Download de nieuwste firmware op het USB- flashgeheugen en probeer het opnieuw. ( 27) No Device

• USB-flashgeheugen met nieuwe firmware is niet aangesloten. Verbind het USB-flashgeheugen met nieuwe firmware. ( 27) Not Measured

• De meting van het uitgangssignaal voor de uitvoercorrectiefunctie (LAPC) is nog niet uitgevoerd.

• Meet het output signaal. ( 26) Not Valid

• De functie die u geprobeerd heeft te gebruiken, is niet beschikbaar met de huidige instellingen. Kijk de stappen en de instellingen na. PHONES Connected

• De hoofdtelefoon is aangesloten

• Er komt geen geluid uit de hoofdtelefoonaansluiting en de aansluitingen voor de luidsprekeruitgang wanneer de hoofdtelefoon is aangesloten en “MAIN IN” is geselecteerd als ingangsbron van dit toestel. ( 20) “Remote ” (“ ” staat voor een nummer.)

• De afstandsbediening en dit toestel gebruiken verschillende codes. Verander de code op de afstandsbediening. ( 13) Signal Overflow

• Het geluid van de gebruikte aansluitingen voor analoge audio-invoer is vervormd. Selecteer “Attenuator” in functie van de geselecteerde analoge audio-ingang, en verander de instelling van de demper naar “On”. ( 19) Unlocked

• “COAX1”, “COAX2”, “OPT1”, “OPT2” of “PC” is geselecteerd, maar er is geen apparaat aangesloten. Kijk de verbinding met het apparaat na. ( 16, 17)

De onderdelen voor de bemonsteringsfrequentie, enz. van de geluidssignalen werden niet correct ingevoerd. - Raadpleeg “Ondersteunde formaat” voor meer informatie over de ondersteunde formaat. ( 35) USB Over Current Error Het USB-apparaat verbruikt te veel stroom.

• Koppel het USB-apparaat los en sluit het opnieuw aan. ( 27)

• Zet het toestel in stand-by en schakel het opnieuw in. VOLUME OK (“ ” staat voor een nummer.)

• Wanneer de ingangsbron wordt overgeschakeld naar “LINE2” of een andere bron via “MAIN IN” wordt het volumeniveau weergegeven nadat de ingangsbron is gewijzigd.

• Controleer het volume en pas het aan. Druk vervolgens op [OK].33 Nederlands Problemen oplossen / Overige (153) Overige

Het ontdoen van oude apparatuur en batterijen. Enkel voor de Europese Unie en landen met recycle systemen. Deze symbolen op de producten, verpakkingen en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet samen mogen worden weggegooid met de rest van het huishoudelijk afval. Voor een juiste verwerking, hergebruik en recycling van oude producten en batterijen, gelieve deze in te leveren bij de desbetreffende inleverpunten in overeenstemming met uw nationale wetgeving. Door ze op de juiste wijze weg te gooien, helpt u mee met het besparen van kostbare hulpbronnen en voorkomt u potentiële negatieve effecten op de volksgezondheid en het milieu. Voor meer informatie over inzameling en recycling kunt u contact opnemen met uw plaatselijke gemeente. Afhankelijk van uw nationale wetgeving kunnen er boetes worden opgelegd bij het onjuist weggooien van dit soort afval. Let op: het batterij symbool (Onderstaand symbool). Dit symbool kan in combinatie met een chemisch symbool gebruikt worden. In dit geval volstaan de eisen, die zijn vastgesteld in de richtlijnen van de desbetreffende chemische stof. Zorg voor het toestel

• Trek het netsnoer uit het stopcontact alvorens onderhoud uit te voeren. Reinig dit toestel met een zachte doek.

• Als het erg vuil is, knijp dan een natte doek goed uit, veeg het vuil weg en droog het toestel met een zachte doek.

• Gebruik geen oplosmiddelen zoals benzine, thinner, alcohol, vaatwasmiddel, chemische reinigingsmiddelen, enz. De externe behuizing kan erdoor beschadigd raken of de coating kan loskomen. Voor de afvalverwerking of overdracht van dit toestel

• Dit toestel kan persoonlijke informatie bevatten. Voer de volgende stappen uit, vooraleer dit toestel wordt afgevoerd of overgedragen, om de gegevens te verwijderen, met inbegrip van persoonlijke of geheime informatie.

• “Alle instellingen opnieuw op de fabrieksinstellingen zetten” ( 30)34 Overige Specificaties (154) ■ ALGEMEEN Stroomtoevoer AC 220 V tot 240 V, 50/60 Hz Stroomverbruik 85 W Stroomverbruik in stand-bymodus Ca. 0,3 W Afmetingen (B×H×D) 430 mm × 148 mm × 428 mm Massa Ca. 12,3 kg Bedrijfstemperatuurbereik 0 °C tot 40 °C Bedrijfsvochtigheidsbereik 35 % tot 80 % RH (geen condensatie) ■ VERSTERKER Uitgangsvermogen 70 W + 70 W (1 kHz, T.H.D. 0,5 %, 8 , 20 kHz LPF) 140 W + 140 W (1 kHz, T.H.D. 0,5 %, 4 , 20 kHz LPF) Laadimpedantie 4 tot 16 Frequentierespons PHONO (MM) 20 Hz tot 20 kHz (RIAA-DEVIATIE ±1 dB, 8 ) LINE 5 Hz tot 80 kHz (-3 dB, 8 ) DIGITAL 5 Hz tot 90 kHz (-3 dB, 8 ) Ingangsgevoeligheid/ Ingangsimpedantie PHONO (MM) 2,5 mV / 47 k LINE 200 mV / 22 k ■ AANSLUITINGEN Hoofdtelefoonaansluiting Stereo, 6,3 mm 0,75 mW, 32

ACHTERAAN USB-aansluiting type B Analoge invoer LINE IN ×2 Penstekker PHONO (MM) Penstekker Digitale invoer OPT IN ×2 Optische aansluiting COAX IN ×2 Penstekker Ondersteunde formaat LPCM Analoge uitvoer LINE OUT Penstekker PRE OUT Penstekker Systeempoort Systeembediening 3,5 mm, stekker ■ FORMAAT USB-B USB-standaard USB 2.0 hoge snelheid USB Audioklasse 2.0, Asynchrone modus DSD- besturingsmodus ASIO Native-modus, DoP- modus35 Nederlands Overige (155) ■ Ondersteunde formaat Dit toestel ondersteunt de volgende formaten.

• Het afspelen van alle formaten die door dit toestel ondersteund worden, wordt niet gegarandeerd.

• Het afspelen van een formaat dat niet door dit toestel ondersteund wordt, kan een hakkelend geluid of ruis veroorzaken. Controleer in die gevallen of dit toestel het formaat ondersteunt.

• De bestandsinformatie (samplingfrequentie enz.) die door dit toestel getoond wordt en de afspeel- software, kunnen van elkaar verschillen. Pc (USB-B)

: Als u de speciale app downloadt en installeert, kunt u bestanden van verschillende formaten afspelen. ( 17) Meer informatie vindt u in de gebruiksaanwijzing van de app. Opmerking

• Specificaties kunnen zonder kennisgeving worden gewijzigd.

• Gewicht en afmetingen zijn bij benadering.
