Expedition Express - Système hifi SAMSON - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Puissance de sortie : 50W RMS, Réponse en fréquence : 20Hz - 20kHz, Impédance : 4 Ohms, Connectivité : Bluetooth, USB, AUX, Entrées : 2 x XLR, 1 x AUX, 1 x USB
Utilisation	Idéal pour les événements en extérieur, les présentations, et les performances musicales. Facile à transporter grâce à sa conception compacte et légère.
Maintenance et réparation	Vérifier régulièrement les connexions et les câbles. Nettoyer les grilles et les surfaces avec un chiffon doux. En cas de panne, consulter le service après-vente ou un technicien qualifié.
Sécurité	Éviter l'exposition à l'humidité. Ne pas utiliser à proximité de sources de chaleur. Toujours débrancher l'appareil avant de procéder à toute maintenance.
Informations générales	Poids : 5 kg, Dimensions : 30 x 25 x 15 cm, Garantie : 2 ans, Accessoires inclus : télécommande, câble d'alimentation.

FOIRE AUX QUESTIONS - Expedition Express SAMSON

Comment puis-je connecter mon SAMSON Expedition Express à mon smartphone ?

Utilisez un câble audio 3,5 mm pour connecter la sortie casque de votre smartphone à l'entrée auxiliaire du système. Assurez-vous que le volume est réglé à un niveau approprié sur les deux appareils.

Le son est faible, que puis-je faire ?

Vérifiez le niveau de volume sur le SAMSON Expedition Express ainsi que sur la source audio. Assurez-vous également que les réglages d'égalisation ne sont pas à un niveau trop bas.

Mon système ne s'allume pas, que faire ?

Assurez-vous que l'appareil est bien branché à une prise électrique fonctionnelle et que le câble d'alimentation est en bon état. Essayez de réinitialiser l'appareil en débranchant puis rebranchant le câble d'alimentation.

Comment puis-je régler les basses et les aigus ?

Utilisez les contrôles de tonalité situés sur le panneau de commande du SAMSON Expedition Express pour ajuster les niveaux des basses et des aigus selon vos préférences.

Le système ne se connecte pas à mon appareil Bluetooth, que faire ?

Assurez-vous que le mode Bluetooth est activé sur le SAMSON Expedition Express et que votre appareil est en mode de découverte. Essayez de redémarrer le Bluetooth sur votre appareil et de réessayer la connexion.

Comment puis-je charger la batterie du SAMSON Expedition Express ?

Connectez le câble d'alimentation fourni à l'appareil et à une prise électrique. La batterie se chargera automatiquement lorsque l'appareil est éteint ou en mode veille.

Y a-t-il une garantie pour le SAMSON Expedition Express ?

Oui, le SAMSON Expedition Express est généralement couvert par une garantie limitée de 2 ans. Vérifiez les documents fournis avec le produit pour plus de détails sur la garantie.

Le système fait des bruits étranges, que dois-je faire ?

Vérifiez si des câbles sont mal branchés ou endommagés. Assurez-vous également que l'appareil est utilisé dans un environnement approprié et éloigné des sources d'interférences électromagnétiques.

Puis-je utiliser le SAMSON Expedition Express à l'extérieur ?

Oui, le SAMSON Expedition Express est conçu pour une utilisation en extérieur. Assurez-vous de le protéger des intempéries et de l'humidité pour éviter d'endommager l'appareil.

MODE D'EMPLOI Expedition Express SAMSON

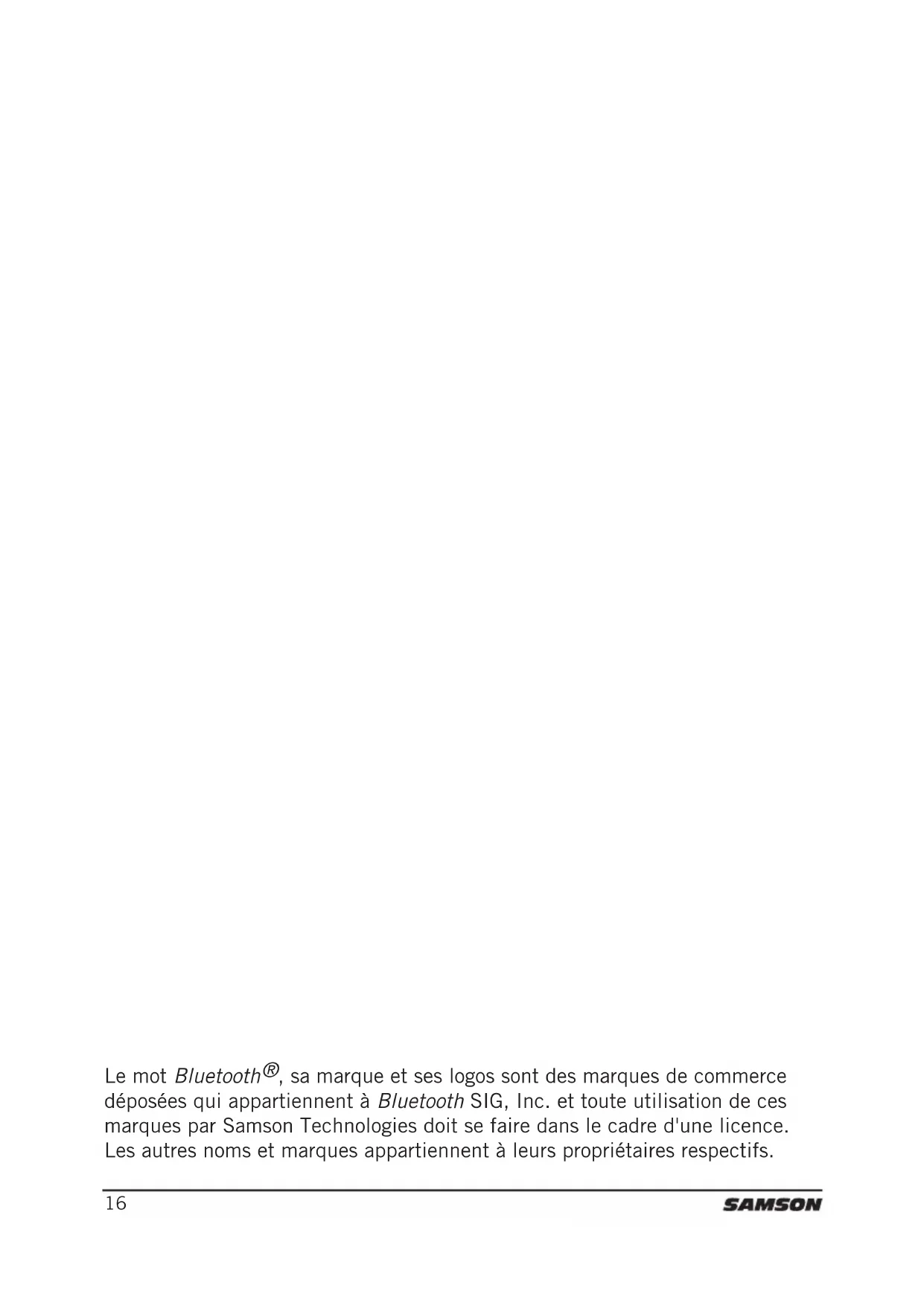

Le mot Bluetooth ^® , sa marque et ses logos sont des marques de commerce déposées qui appartiennent à Bluetooth SIG, Inc. et toute utilisation de ces marques par Samson Technologies doit se faire dans le cadre d'une licence. Les autres noms et marques appartiennent à leurs propriétaires respectifs.

Consignes de sécurité importantes

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

AVIS RISQUE DE CHOC ÉLECTRIQUE - NE PAS OUVRIR

ATTENTION : POUR ÉVITER TOUT RISQUE D'ÉLECTROCUTION, N'ÔTEZ PAS LE COUVERCLE OU LE DOS DU BOÎTIER. CET APPAREIL NE CONTIENT AUCUNE PIÈCE REMPLAÇABLE PAR L'UTILISATEUR. CONFIEZ TOUTES LES RÉPARATIONS À DU PERSONNEL QUALIFIÉ.

Le signe avec un éclair dans un triangle équilatéral prévient l'utilisateur de la présence d'une tension dangereuse et non isolée dans le logement de l'appareil. Cette tension est suffisante pour constituer un risque d'électrocution.

Le signe avec un point d'exclamation dans un triangle équilatéral prévient l'utilisateur de la présence d'instructions importantes relatives à l'utilisation et à la maintenance du produit.

Ce produit ne doit pas être jeté avec les ordures ménagères. Il existe un service de collecte séparé pour les produits électroniques usés. Ce service respecte les législations sur le traitement approprié, la récupération et le recyclage.

Les consommateurs des 28 pays membres de l'Union européenne, de la Suisse et de la Norvège peuvent se départir gratuitement de leurs produits électroniques usagés dans des points de collecte désignés, ou auprès d'un revendeur (lorsqu'un nouveau produit est acheté).

Pour les autres pays, veuillez contacter votre administration locale pour connaître la méthode de mise au rebut appropriée.

En procédant ainsi, vous êtes assuré que votre produit sera correctement traité, récupéré et recyclé afin de prévenir les effets négatifs possibles sur l'environnement et la santé.

Consignes de sécurité importantes

1. Lisez ces instructions.
2. Conservez ces instructions.
3. Respectez tous les avertissements.
4. Suivez toutes les instructions.
5. N'utilisez pas cet appareil à proximité d'un point d'eau.
6. Nettoyez-le avec un chiffon sec.
7. N'obstruez en aucun cas les orifices d'aération. Installez en accord avec les consignes du fabricant.
8. Ne l'installez pas à proximité d'une source de chaleur telle qu'un radiateur, une bouche de chaleur, un poêle ou d'autres appareils (dont les amplificateurs) produisant de la chaleur.
9. Ne détériorez pas la sécurité de la fiche polarisée ou de la fiche de terre. Une prise polarisée est composée de deux fiches dont l'une est plus large que l'autre. Une fiche de terre comporte deux lames et une troisième broche de mise à la terre. La lame la plus large ou la troisième broche assure la sécurité de l'utilisateur. Si la prise de l'appareil ne rentre pas dans la prise d'alimentation secteur de votre installation, veuillez consulter un électricien agréé pour le remplacement de la prise secteur.
10. Placez le cordon d'alimentation de sorte qu'il ne soit ni piétiné ni comprimé, en particulier au niveau de la fiche de connexion, de la prise de courant et du point de sortie de l'appareil.
11. Utilisez uniquement les accessoires et le matériel de fixation recommandés par le fabricant.
12. Utilisez uniquement le chariot, le pied, le trépied, le support ou la table recommandé par le fabricant ou fourni avec l'appareil.

Lors de l'utilisation d'un chariot, veuillez faire attention lors du déplacement de l'ensemble chariot / appareil afin d'éviter toute blessure en cas de renversement.

1. Débranchez cet appareil pendant les orages ou au cours des longues périodes de non-utilisation.
2. Faites effectuer toutes les réparations nécessaires par du personnel qualifié. Des réparations sont nécessaires si l'appareil est endommagé d'une façon quelconque, par exemple : cordon ou prise d'alimentation endommagé, liquide renversé ou objet tombé à l'intérieur de l'appareil, exposition de l'appareil à la pluie ou à l'humidité, appareil qui ne marche pas normalement ou que l'on a fait tomber.
3. Cet appareil ne doit pas être exposé à des éclaboussures ou des gouttes d'eau et aucun objet rempli de liquide comme un vase ne doit se trouver à proximité.
4. Attention - Pour prévenir les chocs électriques, n'insérez la lame large de la fiche que dans la fente large de la prise.
5. Veillez à ce que la zone autour de l'unité soit bien aérée.
6. Afin d'éviter toute blessure, cet appareil doit être correctement attaché à l'embase, conformément aux consignes d'installation.
7. ATTENTION : La batterie (batterie, batteries ou kit batterie) ne peut pas être exposée à une chaleur excessive telle que celle du soleil, d'un feu ou d'une source similaire.

1. ATTENTION : Un remplacement incorrect de la batterie peut entrainer des risques d'explosion. Remplacez avec le même type de batterie ou un type de batterie équivalent uniquement.

Consignes de sécurité importantes

Avis de la FCC

1. Ce dispositif est conforme à la section 15 des règlementations de la FCC Le fonctionnement du dispositif est soumis aux deux conditions suivantes :

(1) cet appareil ne doit pas causer d'interférences nuisibles.
(2) Il doit accepter toute interférence reçue, notamment celles pouvant entraîner un dysfonctionnement.

1. Les changements ou les modifications non expressément approuvés par le fabricant peuvent annuler l'autorisation accordée à l'utilisateur pour faire fonctionner l'équipement.

Déclaration de la FCC

Cet équipement a été testé et déclaré conforme aux limites pour appareils numériques de classe B, selon la section 15 des règlements de la FCC. Ces restrictions visent à garantir une protection suffisante contre les interférences nuisibles dans une installation à domicile.

Cet appareil génère et utilise un rayonnement de fréquence radio et peut causer des interférences nuisibles aux communications radio s'il n'est pas installé ou utilisé conformément aux instructions. Cependant, il n'existe aucune garantie contre ces interférences dans le cas où l'installation n'est pas conforme. Si cet appareil cause des interférences nuisibles à la réception des signaux de radio ou de télévision, ce qui peut être déterminé en allumant et en éteignant l'appareil, l'utilisateur peut tenter de résoudre le problème de l'une des façons suivantes :

• Réorientez ou repositionnez l'antenne de réception.
• Augmentez la distance séparant l'équipement du récepteur.
• Branchez l'appareil sur un circuit différent de celui du récepteur.
• Demandez conseil à un fournisseur ou technicien radio/TV spécialisé.

Avertissement concernant les fréquences radio

Le dispositif est conforme aux exigences en matière d'exposition aux fréquences radio. Le dispositif peut être transporté sans aucune restriction.

Cet appareil est conforme à la norme RSS-310 de l'industrie canadienne.

Son utilisation est soumises aux conditions voulant que cet appareil ne cause aucune interférence nuisible.

C€2200

Table des matières

Introduction ..... 21

Caractéristiques du panneau arrière. . . . . . . . . . . . 22

Configuration rapide ..... 23

Appariement avec un dispositif Bluetooth ..... 24

Chargement de la batterie ..... 25

Installation des enceintes ..... 26

Éviter l'effet larsen. 27

Raccords 28

Spécifications 29

Introduction

Merci d'avoir choisi le système de sonorisation portable sur batterie Expedition Express muni d'une connexion Bluetooth® sans fils afin d'écouter des fichiers audio depuis votre smart phone, de votre tablette ou de votre ordinateur. La console Expedition Express est une solution globale composée d'une console de mixage à trois voies (avec des entrées pour un micro, un instrument ou des dispositifs de niveau de ligne), une sortie ligne pour relier plusieurs enceintes et le réglage des basses et des aigus.

Légère et compacte, l'Expedition Express pèse moins de 10 lbs, idéal pour une sonorisation portable. La batterie intégrée fournit huit heures de son lorsqu'elle est complètement chargée. Vous pouvez également alimenter votre Expedition Express avec le câble d'alimentation CA pour écouter de la musique en continu.

Que vous recherchiez une sonorisation pour des utilisations en extérieur, en classe, pour le karaoké, pour des présentations ou en concert, l'Expedition Express offre une qualité sonore remarquable avec une mobilité complète.

Nous vous recommandons de garder les documents suivants pour toute référence ultérieure ainsi qu'une copie de votre preuve d'achat.

Numéro de série : ____

Date d'achat : ____

Nom du revendeur : ____

Avec un entretien adapté et une ventilation suffisante, la sonorisation Expedition Express vous donnera satisfaction pendant de très nombreuses années. Pour faire réparer votre sonorisation, vous devez tout d'abord obtenir un numéro d'autorisation de retour (RA) auprès de Samson. Sans ce numéro d'autorisation, l'appareil ne sera pas accepté. Appelez Samson au : 1-800-3SAMSON (1-800-372-6766) pour obtenir ce numéro avant de renvoyer votre unité. Conservez, si possible, l'emballage d'origine afin de l'utiliser en cas de retour. Si vous avez acheté votre Expedition Express en dehors des États-Unis, contactez votre revendeur ou distributeur local pour obtenir les informations sur la garantie et les réparations.

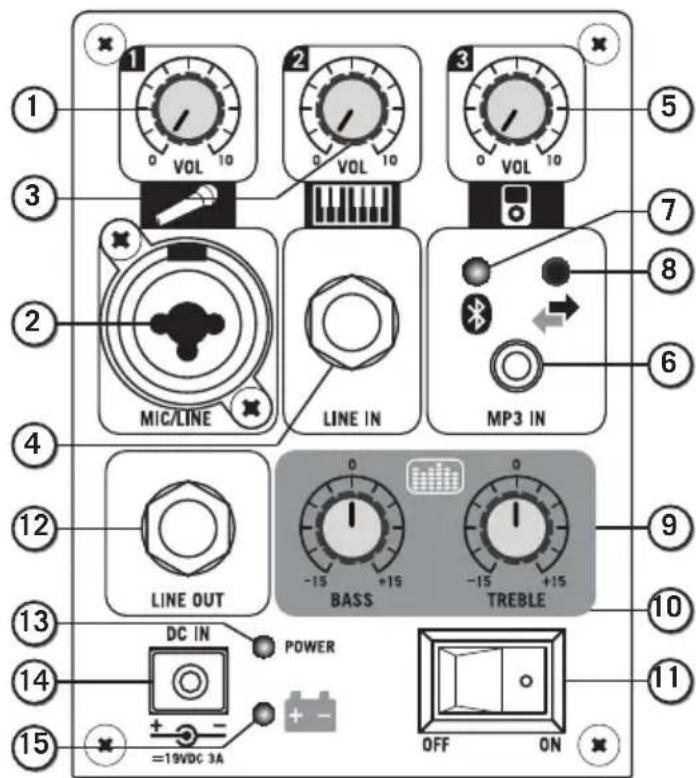

Caractéristiques du panneau arrière

1. VOL (C1) - Permet de régler le niveau de l'entrée micro/ligne.
2. MIC/LINE - Utilisez cette entrée 1/4" XLR pour y brancher un micro ou une source à niveau de ligne.
3. VOL (C2) - Permet de régler le niveau de l'entrée ligne.
4. Entrée INSTRUMENT - 1/4" entrée permettant de connecter un instrument ou des sources de niveau de ligne.
5. VOL (C3) - Permet de régler le niveau des entrées Bluetooth® et MP3.
6. MP3 IN - Connecter un dispositif de niveau de ligne à l'aide d'un câble audio de 3.5 mm.
7. Témoin d'appariement - Affiche le statut Bluetooth du système Expedition Express.
8. Bouton d'appariement - Appuyez sur ce bouton afin d'apparier un dispositif audio Bluetooth en mode découverte.
9. AIGUS - Contrôle les hautes fréquences du système.
10. GRAVES - Contrôle les basses fréquences du système.
11. Power - Permet de mettre le système sous tension.
12. LINE OUT - ¼" ce connecteur de sortie permet de relier plusieurs consoles Expedition Express.
13. Indicateur POWER - Le témoin est vert lorsque l'interrupteur audio est allumé.
14. DC IN - Connectez l'adaptateur réseau fourni.
15. Témoin batterie - Affiche le niveau de charge de la batterie.

1 2 3 4 5 6 7 8 9 10 11 12 LINE OUT BASS TREBLE 13 14 DC IN POWER =19VDC 3A OFF ON

Configuration rapide

Si vous souhaitez utiliser votre Expedition Express dès maintenant, suivez la procédure présentée ci-dessous.

• Réglez l'interrupteur Power de votre Expedition Express sur OFF et réglez le volume VOL au minimum, en le positionnant sur 0.
• Si le système est muni d'une sortie, reliez votre câble d'alimentation inclus au connecteur DC In de votre enceinte et branchez-le dans une prise CA.
• Branchez un micro, avec le câble XLR et branchez un instrument ou un dispositif de niveau de ligne avec un câble 14 " pour instrument et branchez un dispositif audio portable avec un câble 18 ".
  • Allumez votre Expedition Express.
• Parlez, jouez d'un instrument ou jouez de la musique dans le micro et augmentez progressivement le niveau à l'aide du potentiomètre VOL jusqu'à ce que le niveau souhaité soit atteint.

REMARQUE : Si vous n'utilisez pas l'entrée du canal 1, mettez le VOL au minimum afin d'éviter tout bruit indésirable.

Égalisateur (EQ)

La console Expedition Express est équipée d'un égalisateur à 2 bandes vous permettant de régler les fréquences hautes et basses générales des systèmes. La réponse du système dans les fréquences est plate lorsque les boutons sont réglés sur la position "12:00". Bouger un tant soit peu les boutons de commande modifiera le son de manière importante. Régler les boutons de commande au maximum peut causer des distorsions. Réglez le EQ à l'oreille, en fonction de l'application que vous en faites. Vous trouverez, ci-dessous, deux exemples qui vous aideront à personnaliser correctement votre système.

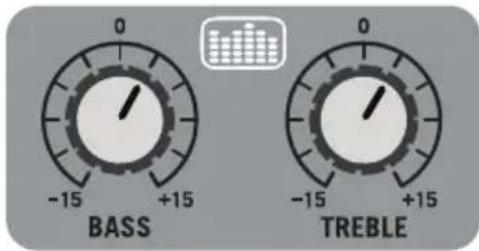

Réglage de l'égalisation pour des applications musicales

Si vous utilisez votre Expedition Express pour lire des morceaux, augmentez légèrement les graves et les aigus pour produire une réponse dans les fréquences "hi-fi" qui accentuent les gammes hautes et basses.

Réglage de l'égalisation pour des applications vocales Si vous utilisez votre Expedition Express pour parler dans votre micro, vous pouvez réduire les graves et augmenter légèrement les aigus, ce qui produira une fréquence accentuant l'éventail vocal.

0 -15 +15 BASS 0 -15 +15 TREBLE

0 -15 +15 BASS 0 -15 +15 TREBLE

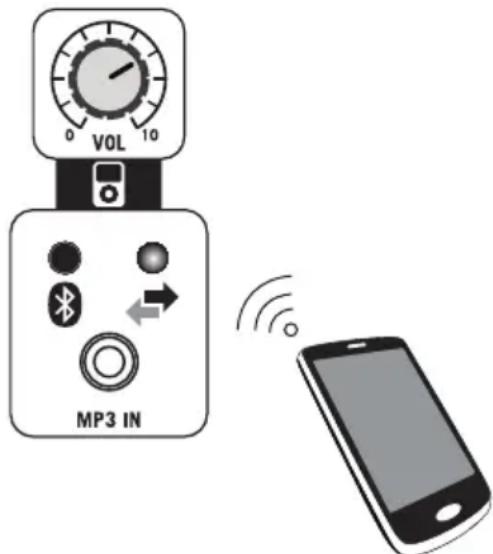

Appariement avec un dispositif Bluetooth®

Bluetooth® est une technologie de communication sans fils permettant de connecter toute une série de dispositifs. L'Expedition Express utilise Bluetooth pour lire des morceaux de grande qualité sonore depuis un dispositif Bluetooth et ce, sans utiliser de câble. Si vous souhaitez utiliser votre dispositif avec Expedition Express, vous devez préalablement l'apparier.

1. Réglez les commandes VOL au minimum (sur 0).
2. Lorsque votre Expedition Express et votre dispositif Bluetooth sont allumés, appuyez sur la touche d'appariement sur le panneau arrière de l'enceinte de votre Expedition Express pour que votre enceinte soit détectée. Le témoin Bluetooth bleu clignotera lentement.
3. Dans les paramètres de votre dispositif Bluetooth, activez l'option "détecter les dispositifs disponibles".
4. Choisissez le dispositif "Samson Express" dans la liste de dispositifs Bluetooth.
5. Si votre appareil demande d'entrer une clé d'accès, entrez 0000 (quatre

zéros) et appuyez sur OK. Certains dispositifs peuvent vous demander d'accepter la connexion.

1. Une fois la connexion effectuée entre l'Ex-pedition Express et votre appareil, l'indica-teur Bluetooth bleu se mettra à clignoter.

2. L'enceinte de l'Expedition Express indique que l'appariement a été effectué lorsque le témoin bleu arrête de clignoter. Vous pouvez, à présent, lire des morceaux audio sur vos enceintes Expedition Express.

1. Augmentez le volume de votre appareil Bluetooth, jouez un morceau, puis augmentez doucement le VOL du canal 3 de l'Expedition Express jusqu'à atteindre le volume souhaité.

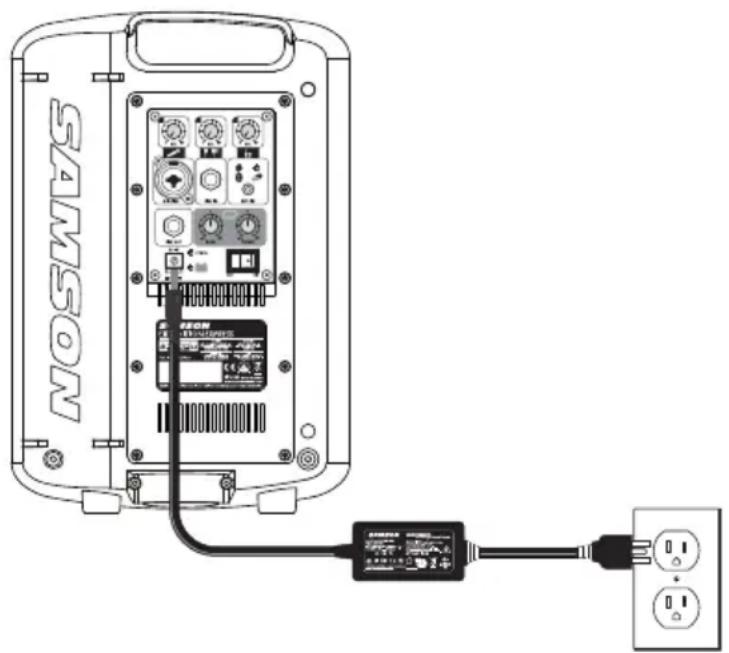

Chargement de la batterie

L'Expedition Express est équipée d'une batterie rechargeable interne capable d'émettre huit heures de musique en continu. Même si le système est à moitié chargé lorsque vous le sortez de sa boîte, nous vous recommandons de charger complètement votre Expedition Express avant d'utiliser le système.

Pour charger la batterie :

• Éteignez votre système.
• Connectez votre Expedition Express à une sortie d'alimentation AC à l'aide du câble inclus.
• Laissez charger le système jusqu'à ce que le témoin CHARGE vire au vert, indiquant que la batterie est entièrement chargée.

NOSMOS

L'Expedition Express est équipée d'une batterie à cellule de gel plomb-acide scellée. Lorsque la batterie n'est pas utilisée, elle se décharge lentement. Si vous ne comptez pas utiliser l'Expedition Express pendant longtemps, nous vous recommandons de la charger complètement avant de la stocker. Il est également important de charger la console tous les six mois si vous ne l'utilisez pas. Ces chargements permettront de maintenir la batterie en bon état et de prolonger sa durée de vie. Si la batterie reste très peu chargée pendant longtemps, il sera possible de la recharger mais le temps de chargement pourrait être de plus de 24 heures.

Si vous constatez que les délais de fonctionnement de l'Expedition Express empirent, et ce même après un chargement complet, vous devez remplacer la batterie. Contactez le service après-vente de Samson ou votre distributeur local pour obtenir une nouvelle batterie.

Installation des enceintes

L'Expedition Express offre trois options d'installation différentes en fonction de la situation.

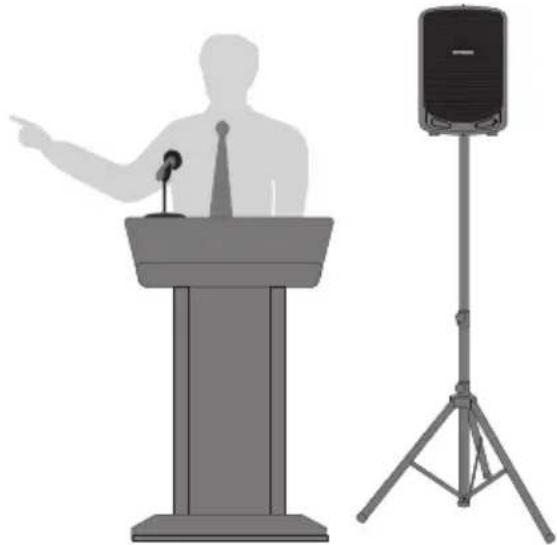

Pour une couverture sonore maximale, l'Expedition Express peut être utilisée avec une embase standard 1 ^3/8 ". Essayez autant que possible d'installer les enceintes pour qu'elles soient au-dessus du niveau de la tête des auditeurs. Faites attention à ce que l'enceinte soit placée sur une surface stable pour éviter les chutes.

Lorsque vous placez l'enceinte sur le sol ou lorsque l'enceinte se trouve plus bas que les auditeurs, recourrez à la position d'angle du moniteur, permettant de projeter le son vers le haut, vers les auditeurs.

Dans des lieux plus petits, vous pouvez poser l'enceinte à la verticale sur une table ou un bureau.

Évitez d'exposer votre Expedition Express à la lumière directe du soleil pendant trop longtemps, car cela pourrait décolorer ou endommager l'unité.

Ne placer pas l'enceinte sur une surface mouillée afin de ne pas l'endommager. Si vous constatez la présence de condensation sur votre unité, séchez l'enceinte avant de l'utiliser ou de la stocker.

Éviter l'effet larsen

Le phénomène larsen est ce bruit strident et désagréable qui se produit lorsque le son de l'enceinte est capté par le micro. Le son est alors réamplifié dans l'enceinte, et ainsi de suite. Suivez ces étapes pour minimiser le risque d'effet larsen :

• Évitez de placer directement le micro en direction de l'enceinte. En général, il est recommandé de placer le micro derrière l'enceinte, afin de profiter des caractéristiques directionnelles de l'enceinte et du micro.
• Éloignez le micro de l'enceinte autant que possible, afin qu'il y a ait une isolation entre l'enceinte et le micro, ce qui vous permettra d'augmenter la sortie de l'Expedition Express.
• Placez le micro aussi près de la source sonore que possible afin de permettre au micro de capter plus de sons directs, ce qui vous permettra de réduire le contrôle du gain d'entrée du micro.
• Réduisez le niveau général de l'enceinte.

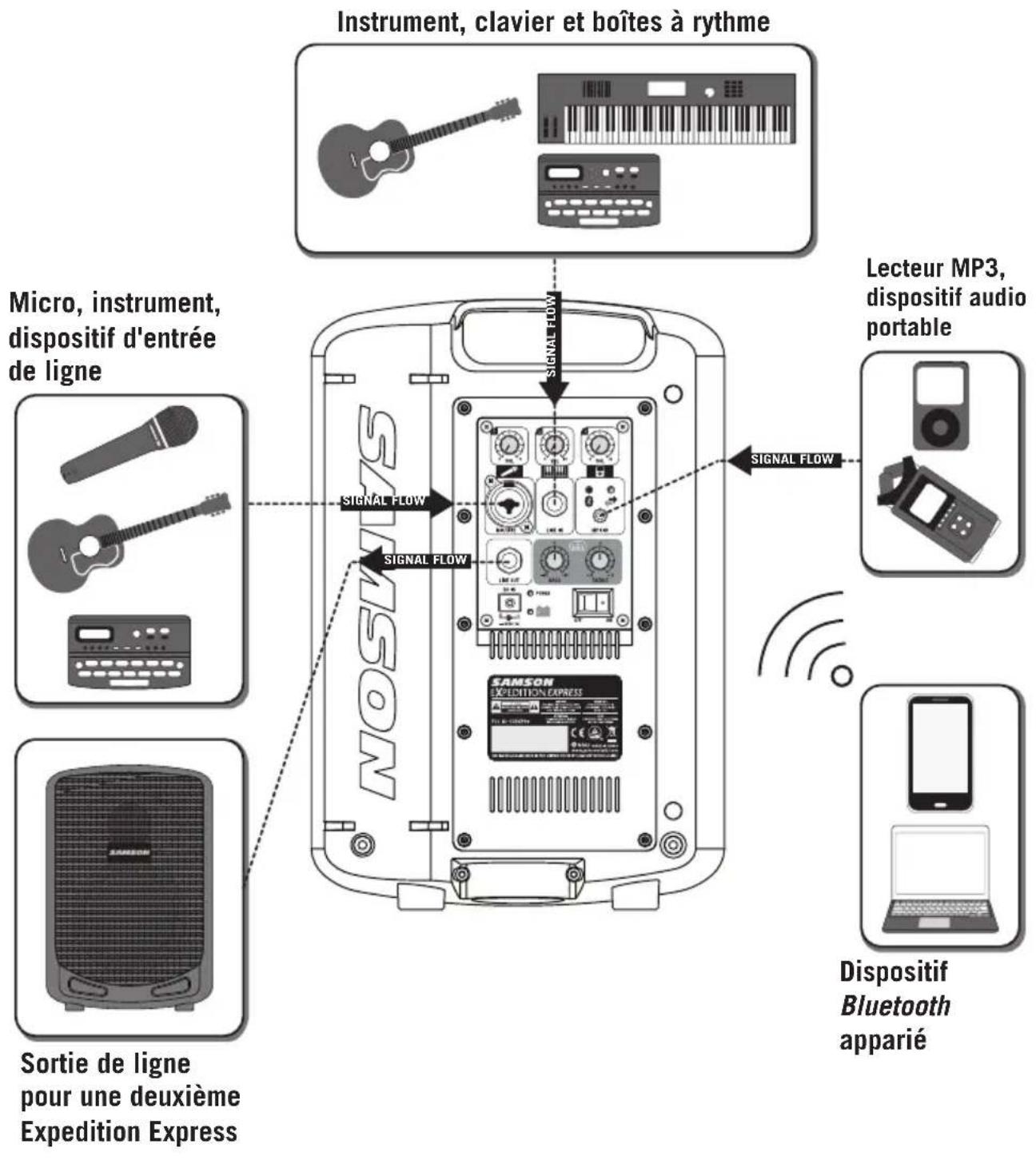

Raccords

Instrument, clavier et boîtes à rythme Micro, instrument, dispositif d'entrée de ligne SANSOM SANSOM SANSOM Lecteur MP3, dispositif audio portable Signal Flow Signal Flow Signal Flow Sortie de ligne pour une deuxième Expedition Express Dispositif Bluetooth apparié

Spécifications

Amplificateur

Entrée Micro/instrument ..... Connecteur combine XLR 1/4 pouce
Commandes NIVEAU . . . . . . . Micro/Ligne, INST, MP3/Bluetooth
Commandes de tonalité. . . . . . Aigus/graves, indépendantes +/-15dB
Entrée ligne ..... 1/4 pouce
Entrée MP3 ..... 1/8 pouce

Enceintes

Pilotes . . . . . . . . . . . . . Haut-parleur de basses + 1 Pilote HF 1"

Batterie intégrée ..... 12V/2-2AH, rechargeable et scellée

Fonctionnement ..... Approx. 20 heures

Chargement de la batterie . . . . Approx. 4 à 6 heures

Adaptateur CA/CC ..... SMPS AC100\~240V, 50\~60Hz/ DC19V 3A

Construction . . . . . . . . . . . . Polypropylène, à armatures internes

Grille . . . . . . . . . . . . . . . Grille en acier perforé, poudrée

Montage ..... Réceptacle à 1 broche 3/8 pouce

Dimensions . . . . . . . . . . . 8.75" x 8.25" x 12.7"

222 mm x 210 mm 323 mm

Poids 10.5 lb

4.6 kg
