MANUALE UTENTE Expedition Express SAMSON

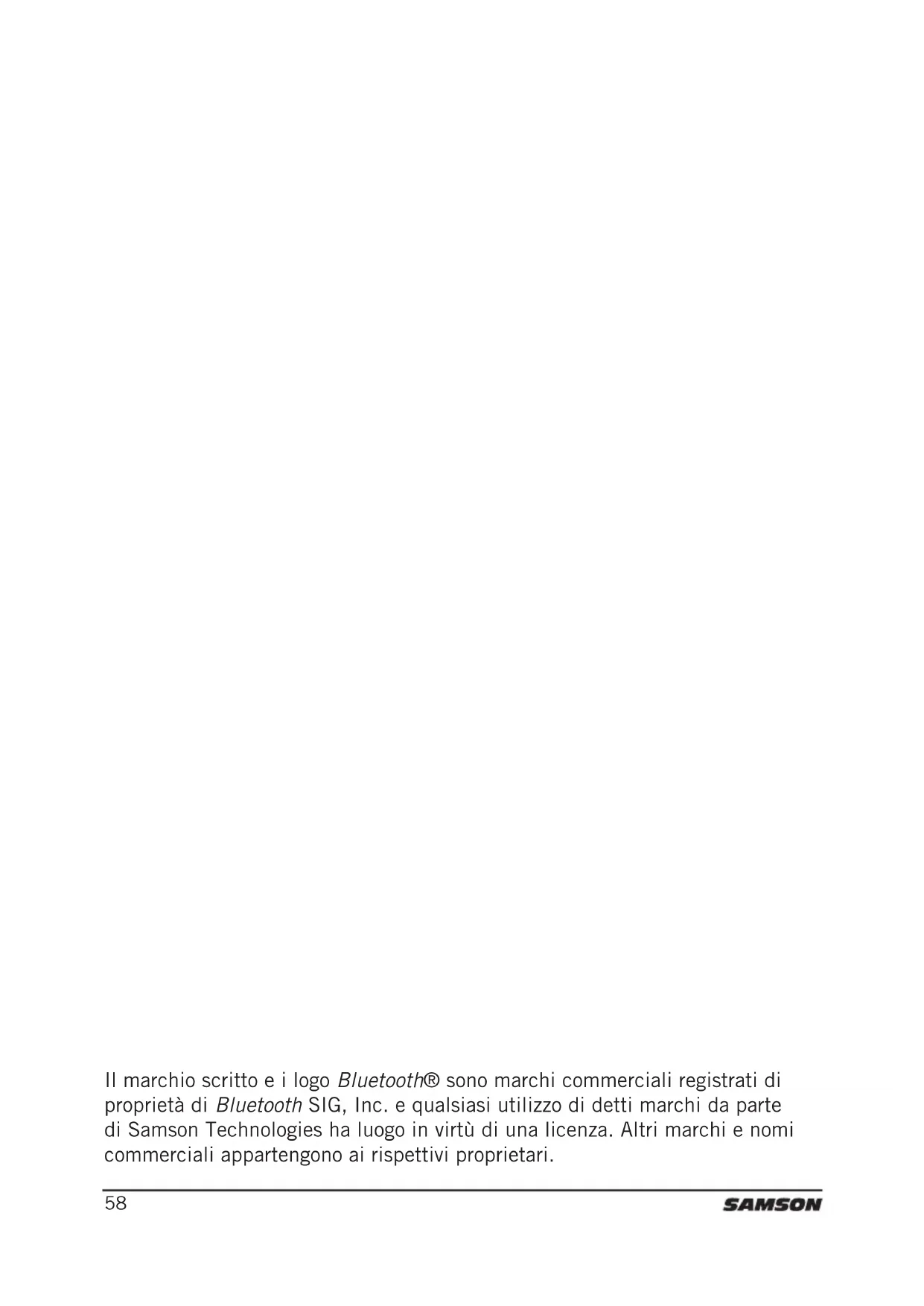

Il marchio scritto e i logo Bluetooth® sono marchi commerciali registrati di proprietà di Bluetooth SIG, Inc. e qualsiasi utilizzo di detti marchi da parte di Samson Technologies ha luogo in virtù di una licenza. Altri marchi e nomi commerciali appartengono ai rispettivi proprietari.

Informazioni importanti sulla sicurezza

CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENZIONE RISCHIO DI FOLGORAZIONE - NON APRIRE

AVVERTIMENTO: PER RIDURRE IL RISCHIO DI FOLGORAZIONI, NON ASPORTARE IL COPERCHIO (O LA PARTE POSTERIORE) IN QUANTO ALL'INTERNO DELL'APPARECCHIO NON CI SONO COMPONENTI RIPARABILI DALL'UTENTE. PER LE RIPARAZIONI RIVOLGERSI A PERSONALE DI ASSISTENZA QUALIFICATO.

Il simbolo del fulmine con la punta a forma di freccia all'interno di un triangolo equilatero ha lo scopo di avvisare l'utente della presenza di "tensioni pericolose" non isolate nella cassa del prodotto, di ampiezza sufficiente a costituire un rischio di folgorazione.

Il punto esclamativo all'interno di un triangolo equilatero ha lo scopo di avvisare l'utente della presenza di importanti istruzioni di funzionamento e manutenzione nella documentazione a corollario dell'apparecchio.

Se desideri smaltire questo prodotto, occorre separarlo dai normali rifiuti domestici. In conformità alla legislazione, esiste un sistema di raccolta separato per i prodotti elettronici usati, il quale prevede particolari procedure di trattamento, stoccaggio e riciclo.

Nei 28 stati membri dell'UE, in Svizzera e in Norvegia, il privato cittadino può smaltire i propri prodotti elettronici usati rivolgendosi ad un rivenditore (in caso di acquisto di un nuovo prodotto simile), oppure presso apposite strutture per la raccolta, senza alcuna spesa a proprio carico.

Per altri Stati non menzionati nel paragrafo precedente, si prega di contattare le autorità locali per avere informazioni riguardanti i metodi corretti di smaltimento.

In questo modo, si assicura che il prodotto smaltito sarà sottoposto alle necessarie procedure di trattamento, stoccaggio e riciclo, prevenendo potenziali effetti negativi sull'ambiente e sulla salute umana.

Informazioni importanti sulla sicurezza

1. Leggere le presenti istruzioni.
2. Conservare le presenti istruzioni.
3. Prestare attenzione a tutte le avvertenze.
4. Seguire tutte le istruzioni.
5. Non utilizzare l'apparecchio vicino all'acqua.
6. Pulire unicamente con un panno asciutto.
7. Non bloccare alcuna delle aperture di ventilazione. Eseguire l'installazione conformemente alle istruzioni della società produttrice.
8. Non installare nei pressi di sorgenti di calore come termosifoni, registri di calore, stufe o altri apparecchi (compresi gli amplificatori) che producono calore.
9. Non ignorare lo scopo di sicurezza della spina polarizzata o con messa a terra. Una spina polarizzata ha due lame, una più ampia dell'altra. Una spina con messa a terra ha due lame e un terzo connettore di messa a terra. La lama larga, o il terzo polo, è inserita/o per la sicurezza dell'utente. Se la spina in dotazione non è adatta per la propria presa, consultare un elettricista per sostituire la presa obsoleta.
10. Proteggere il cavo di alimentazione in modo che non venga calpestato o schiacciato, soprattutto in corrispondenza delle spine, dei connettori e del punto in cui essi escono dall'apparecchio.
11. Usare soltanto dispositivi/accessori specificati dalla società produttrice.
12. Usare unicamente con il carrello, basamento, treppiede, sostegno o tavolo specificati dalla società produttrice o venduti con l'apparecchio. Quando si utilizza un carrello, fare attenzione nello spostamento dell'insieme carrello/apparecchio per evita-

re lesioni da ribaltamento.

1. Staccare la spina dell'apparecchio dalla presa di corrente durante i temporali o quando non è utilizzato per lunghi periodi di tempo.

2. Per qualsiasi riparazione rivolgersi a personale di assistenza qualificato. Eventuali riparazioni sono necessarie se l'apparecchio è stato danneggiato in qualche modo, come nel caso di guasti al cavo di alimentazione o alla spina, danni provocati dal rovesciamento di liquido o dalla caduta di oggetti sull'apparecchio, esposizione alla pioggia o all'umidità, o se l'apparecchio non funziona in modo normale o è stato fatto cadere.

3. L'apparecchio non dovrà essere esposto a sgocciolamento o schizzi di acqua e su di esso non deve essere posato alcun oggetto contenente liquido, come per esempio un vaso.

4. Fare attenzione ad evitare folgorazioni, inserire completamente la lama larga della spina nella fessura larga della presa.

5. Mantenere una corretta ventilazione attorno all'intera unità.

6. Per evitare lesioni, l'apparecchio deve essere collegato in modo sicuro al supporto come indicato nelle istruzioni di installazione.

7. AVVERTIMENTO: la batteria (batteria sin-gola, batterie o pacco batteria) non dovrà essere esposta a un calore eccessivo come quello della luce del sole, quello prodotto da una stufa o di altro genere.

1. ATTENZIONE: se la batteria viene sostituita in modo scorretto c'è pericolo di esplosione. Sostituire solo con batterie del medesimo tipo o di tipo equivalente.

Informazioni importanti sulla sicurezza

Avvertenza FCC

1. Il presente dispositivo è conforme con la Parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:

(1) Il dispositivo non potrà causare interferenze dannose.
(2) Il dispositivo deve accettare qualsiasi interferenza ricevuta, comprese quelle che potrebbero causarne il funzionamento indesiderato.

1. Variazioni o modifiche non espressamente approvate dalla parte responsabile per la conformità potrebbero rendere nulla l'autorizzazione all'utilizzo dell'apparecchio da parte dell'utente.

Dichiarazione di conformità alla norma FCC

L'apparecchio è stato testato e ritenuto confacente ai limiti applicabili ai dispositivi digitali di Classe B, conformemente alla Parte 15 delle norme FCC. Questi limiti hanno lo scopo di assicurare una protezione ragionevole dalle interferenze dannose negli impianti domestici.

L'apparecchio genera, usa e può irradiare energia in radiofrequenza e, se non installato e utilizzato conformemente con le istruzioni, potrebbe causare delle interferenze dannose alle comunicazioni radio. Tuttavia non ci sono garanzie che in impianti particolari non si producano interferenze. Se questo apparecchio effettivamente dovesse causare interferenze dannose al ricevimento di segnali radio o televisivi, che potrebbero essere determinate dal suo spegnimento e dalla sua accensione, l'utente è invitato a cercare di correggere le interferenze mettendo in atto una o più delle seguenti misure:

• Orientare o posizionare nuovamente l'antenna ricevente.
• Aumentare la separazione tra l'apparecchio e il ricevitore.
• Collegare l'apparecchio a una presa collocata su un circuito diverso da quello a cui il ricevitore è collegato.
• Chiedere assistenza al rivenditore o a un tecnico radio/TV esperto.

Avvertimento in materia di radiofrequenza

L'apparecchio è stato valutato in modo tale da soddisfare i requisiti generali di esposizione alla radiofrequenza. Il dispositivo può essere utilizzato nelle condizioni di esposizione applicabili agli apparecchi portatili senza restrizioni.

Il dispositivo è conforme alla RSS-310 di Industry Canada.

Il funzionamento è soggetto alla condizione che il dispositivo non causi interferenze dannose.

C€2200

Indice

Introduzione. 63

Caratteristiche del pannello posteriore ..... 64

Guida introduttiva 65

Accoppiamento con un dispositivo Bluetooth ^® ..... 66

Caricamento della batteria . . . . . . . . . . . . . . . . . 67

Posizionamento dell'altoparlante ..... 68

Evitare il feedback acustico 69

Realizzazione dei collegamenti ..... 70

Specifiche 71

Introduzione

Vi ringraziamo per aver acquistato degli altoparlanti portatili alimentati a batteria Expedition Express, dotati di connettività wireless Bluetooth® per ricevere in streaming audio da smartphone, tablet o computer. Il modello Expedition Express è una soluzione completa "tutto in uno" in grado di fornire la flessibilità di un mixer a tre canali (con ingressi per microfono, strumento e dispositivi con uscita di linea), un'uscita di linea per collegare molteplici altoparlanti e funzioni di controllo dei toni bassi e alti.

Leggeri e compatti gli altoparlanti Expedition Express pesano meno di 10 lb (4,54 kg) e ciò li rende un ottimo complemento in qualsiasi situazione in cui siano necessari altoparlanti mobili. La batteria interna, se completamente carica, consente fino a otto ore di ascolto. Inoltre gli Expedition Express possono essere alimentati anche attraverso l'adattatore a c.a. in dotazione, consentendo una diffusione audio ininterrotta.

Sia che si sia alla ricerca di altoparlanti da esterno, da utilizzare in un'aula, per il karaoke, per presentazioni, sia che si desiderino altoparlanti per l'esecuzione di musica dal vivo, il modello Expedition Express offre un sistema audio portatile di elevata qualità in una struttura contenuta e autoalimentata a batteria.

Vi consigliamo di conservare come riferimento i seguenti dati, oltre a una copia dello scontrino certificante l'acquisto.

Numero di serie: ____

Data di acquisto: ____

Nome del rivenditore: ____

Con le dovute cure e manutenzione, gli altoparlanti Expedition Express funzio- neranno senza problemi per molti anni. Se l'altoparlante dovesse necessitare riparazioni, bisognerà ottenere un numero di autorizzazione al reso (RA) prima di spedire l'unità a Samson. Senza questo numero, l'unità non sarà accettata. Vi preghiamo di contattare Samson allo 1-800-3SAMSON (1-800-372-6766) per ottenere un numero RA prima di spedire la vostra unità Conservare la confezione originale e, se possibile, effettuare il reso dell'unità nel suo imbal- laggio originario. Se l'Expedition Express è stato acquistato fuori dal territorio degli Stati Uniti, contattare il distributore locale per dettagli sulla garanzia e informazioni sull'assistenza.

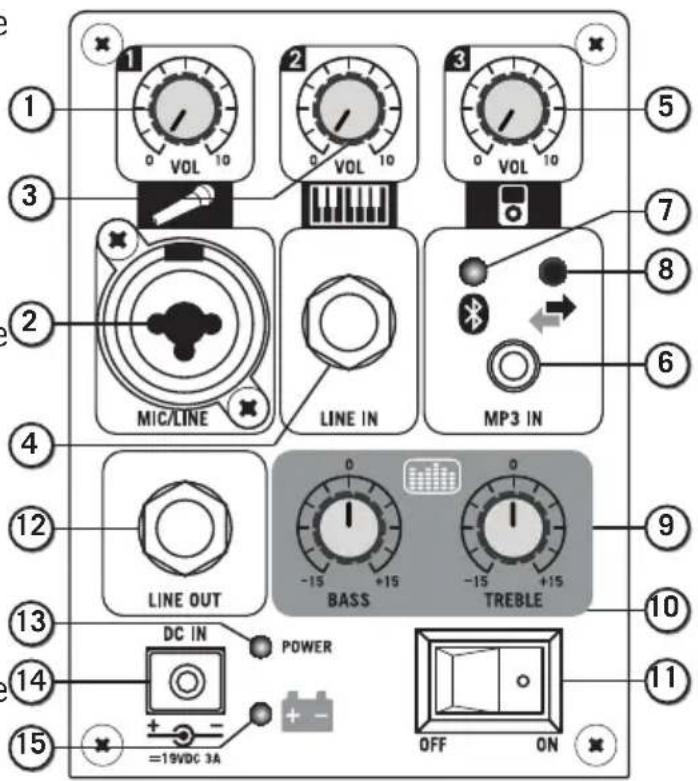

Caratteristiche del pannello posteriore

1. VOL (Ch1) - Usato per controllare il livello dell'ingresso Mic/Line.
2. MIC/LINE - Usare questo ingresso XLR da ^1/4 " (63,50 mm) per un microfono o un segnale di linea.
3. VOL (Ch2) - Usato per controllare il livello dell'ingresso di linea.
4. Ingresso STRUMENTO - Ingresso da ¼" (63,50 mm) utilizzato per collegare uno strumento musicale o per segnali a livello di linea.
5. VOL (Ch3) - Usato per controllare il livello degli ingressi Bluetooth® e MP3.
6. MP3 IN - Permette il collegamento di un dispositivo con uscita di linea con un cavo audio da 3,5 mm.
7. Spia indicante accoppiamento - Mostra lo stato Bluetooth® del sistema Expedition Express.
8. Pulsante di accoppiamento - Premere il pulsante per abilitare la modalità scopribile ed eseguire l'accoppiamento con un dispositivo audio Bluetooth®.
9. ALTI - Controlla il tono in alta frequenza dell'intero sistema.
10. BASSI - Controlla il tono in bassa frequenza dell'intero sistema.
11. Accensione - Accende l'alimentazione principale.
12. LINE OUT - Connettore d'uscita da ¼" (63,50 mm) per collegare molteplici sistemi Expedition Express.
13. Spia ACCENSIONE - Si accende e assume colore verde quando viene attivato l'interruttore di accensione del sistema audio.
14. DC IN - Collegare in questo punto l'adattatore di corrente fornito.
15. Indicatore dello stato della batteria - Mostra lo stato del livello di carica della batteria.

1 2 3 5 7 8 MIC/LINE LINE IN MP3 IN 4 12 LINE OUT BASS TREBLE 9 10 13 14 DC IN POWER =19VDC 3A OFF ON 11

Guida introduttiva

Eseguire le operazioni indicate di seguito per iniziare velocemente a usare gli altoparlanti portatili Expedition Express.

• Posizionare l'interruttore di accensione dell'Expedition Express sulla posizione OFF e ruotare completamente tutti i dispositivi di regolazione VOL in senso antiorario su 0.
• Se c'è un'uscita disponibile, collegare l'adattatore di corrente all'ingresso DC IN dell'altoparlante e inserirlo in una presa a c.a..
• Collegare un microfono facendo uso di un normale cavo XLR, uno strumento e degli apparecchi con uscita di linea mediante un cavo per strumenti musicali da ^1/4 " (63,50 mm) o un dispositivo audio portatile con un cavo da ^1/8 " (31,75 mm).
• Accendere l'altoparlante Expedition Express.
• Parlando al microfono, suonando lo strumento o riproducendo musica da una sorgente audio con uscita di linea, alzare lentamente il VOL del canale fino a raggiungere il livello desiderato.

NOTA: se non si sta utilizzando l'ingresso del canale 1, ruotare completamente verso il basso il dispositivo di regolazione VOL in modo da escludere qualsiasi rumore indesiderato.

Uso dell'equalizzatore

Gli altoparlanti Expedition Express sono dotati di un equalizzatore a due bande che consente all'utente di regolare il sistema su tutte le frequenze alte e basse. La risposta in frequenza del sistema è piatta quando le manopole sono posizionate sulla verticale o in posizione "ore 12:00". Dei piccoli spostamenti dei dispositivi di regolazione possono comportare una notevole differenza. Una loro rotazione completa verso l'alto può causare delle distorsioni. Basarsi sul proprio udito nella regolazione dell'EQ in modo che si adatti alla propria applicazione. Riportiamo di seguito due esempi di configurazione per aiutarvi a ottenere una sintonizzazione precisa del sistema sin dall'inizio.

Impostare l'equalizzatore per la riproduzione di musica

Se si sta usando l'Expedition Express per la riproduzione di musica, ruotare lievemente verso l'alto BASSI e ALTI produce una risposta in frequenza "hi-fi" che accentua la gamma dei bassi e quella degli alti.

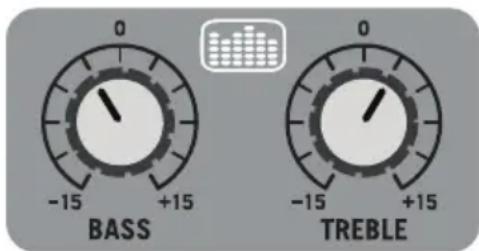

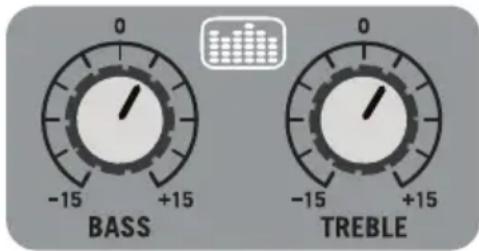

Impostare l'equalizzatore per la riproduzione della voce

Se si sta usando l'Expedition Express con un microfono unicamente per parlare, si possono abbassare lievemente i BASSI e alzare un poco gli ALTI; ciò produrrà una risposta in frequenza che accentua la gamma vocale.

0 -15 +15 BASS 0 -15 +15 TREBLE

0 -15 +15 BASS 0 -15 +15 TREBLE

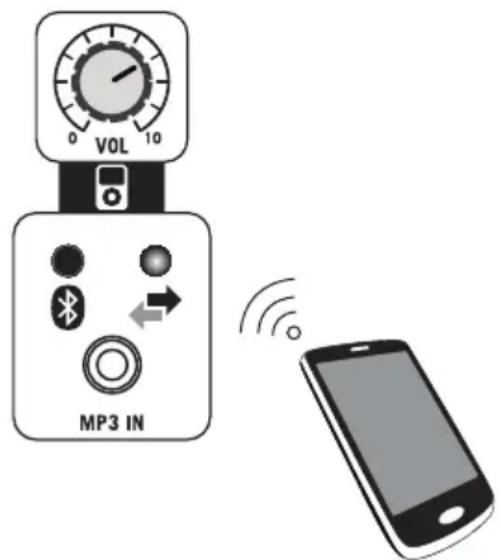

Accoppiamento con un dispositivo Bluetooth®

Il Bluetooth® è una tecnologia di comunicazione senza fili che consente di collegare una vasta serie di dispositivi. Gli altoparlanti Expedition Express fanno ricorso al Bluetooth® per effettuare lo streaming di audio di alta qualità da dispositivi abilitati Bluetooth® senza che sia necessario collegare dei cavi. Affinché un dispositivo funzioni con gli altoparlanti Expedition Express deve prima essere eseguito un accoppiamento.

1. Ruotare tutti e tre i dispositivi di regolazione del VOL dei canali completamente verso il basso in senso antiorario portandoli sullo 0.

2. Con l'altoparlante Expedition Express e il dispositivo Bluetooth® accesi premere il pulsante ACCOPPIAMENTO (PAIR) sul pannello posteriore dell'altoparlante Expedition Express per rendere l'altoparlante scopribile. La spia Bluetooth® assumerà colore blu e lampeggerà lentamente.

3. Nelle impostazioni del dispositivo Bluetooth ^® configurarlo su “Scoprire i dispositivi disponibili”.

4. Dall'elenco di dispositivi Bluetooth ^® selezionare il dispositivo "Samson Express".

5. Se il dispositivo richiede una passkey, inserire le cifre 0000 (quattro zeri) e premere OK. Alcuni dispositivi potrebbero anche chiedere all'utente di accettare il collegamento.

6. Mentre l'Expedition Express si collega al dispositivo, la spia Bluetooth® assumerà colore blu e lampeggerà velocemente.

7. L'altoparlante Expedition Express indica che l'accoppiamento è terminato quando la spia blu diviene fissa. A questo punto è possibile ascoltare in streaming audio trasmesso dal dispositivo attraverso gli altoparlanti Expedition Express.

8. Dopo aver aumentato il volume sul dispositivo Bluetooth ^® , riprodurre della musica e alzare lentamente il VOL del canale 3 dell'Expedition Express fino a raggiungere il livello desiderato.

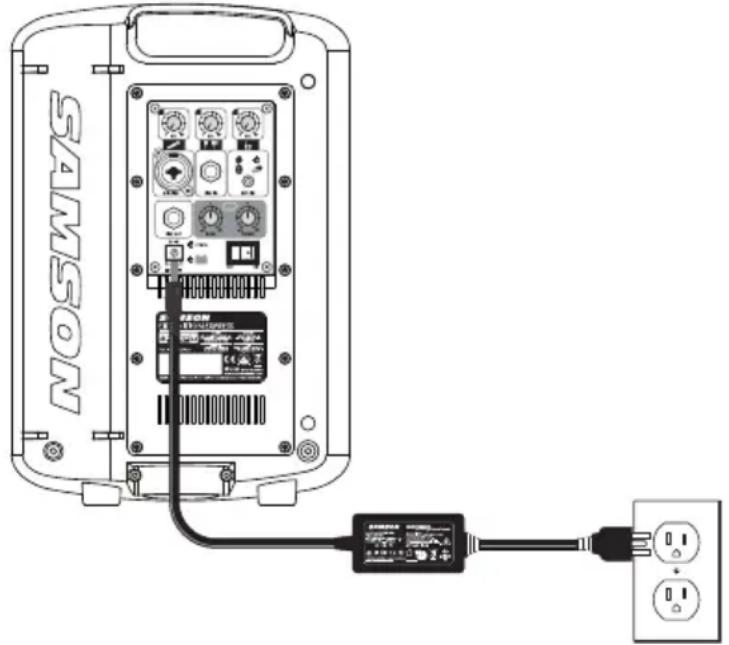

Caricamento della batteria

Gli altoparlanti Expedition Express sono dotati di una batteria interna ricaricabile in grado, se completamente carica, di assicurare fino a otto ore di riproduzione audio ininterrotta. Anche se il sistema potrebbe essere parzialmente carico quando viene estratto dalla sua confezione per la prima volta, consigliamo di caricare completamente l'Expedition Express prima del primo utilizzo.

Per caricare la batteria:

• Posizionare l'interruttore di accensione sulla posizione "OFF".
• Collegare l'Expedition Express a una presa di corrente a c.a. con l'adattatore di corrente fornito.

- Mantenere il sistema collegato alla presa fino a che la spia indicante lo stato della CARICA assuma colore verde; ciò significa che la batteria è completamente carica.

L'Expedition Express utilizza batterie a celle piombo-acido gel. Quando non viene utilizzata, la batteria si scaricherà lentamente. Se si pensa di non utilizzare l'Expedition Express per un lungo periodo di tempo, si consiglia di caricare completamente l'unità prima di riporla. Inoltre è importante caricare l'unità ogni sei mesi quando non viene usata. Ciò garantirà batterie in buone condizioni che dureranno a lungo. Se si lascia una batteria con una carica molto bassa per un esteso periodo di tempo, è possibile ricaricarla per ripristinare le condizioni di funzionamento, ma il tempo di caricamento potrebbe superare le 24 ore.

Se si riscontra che il tempo di funzionamento dell'altoparlante Expedition Express diminuisce sensibilmente anche dopo una carica completa della batteria, bisognerà sostituirla. Contattare il servizio assistenza ai clienti Samson o il proprio distributore di fiducia per ottenere delle batterie di ricambio.

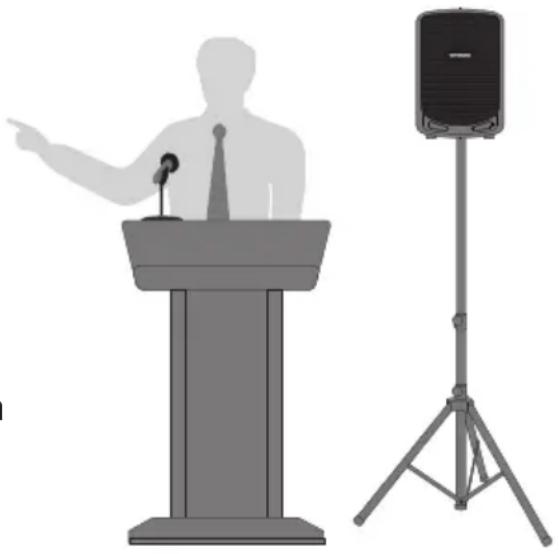

Posizionamento dell'altoparlante

Gli altoparlanti Expedition Express possono essere collocati in tre posizioni diverse in modo da adattarsi a situazioni specifiche.

Per ottenere il massimo della copertura sonora gli altoparlanti Expedition Express possono essere utilizzati con un supporto standard per altoparlanti da 1 ^3/8 " (412,75 mm). L'altoparlante dovrebbe essere in posizione elevata, al di sopra delle teste degli ascoltatori. Fare attenzione quando si posiziona l'altoparlante su un supporto, in modo da essere certi che si trovi su una superficie stabile e in piano e che non si ribalti.

Quando si appoggia l'altoparlante sul pavimento, o quando esso si trova al di sotto del livello in cui sono gli ascoltatori, il modello Expedition Express consente di dare al monitor un'angolazione tale da proiettare il suono verso l'alto, in direzione del pubblico.

In ambienti più piccoli è possibile posizionare l'altoparlante verticalmente su un tavolo o una scrivania.

Fare attenzione quando si posiziona un altoparlante Expedition Express esposto alla luce diretta del sole per lunghi periodi di tempo, in quanto essa potrebbe scolorire o danneggiare l'unità.

Non posizionare l'altoparlante su superfici bagnate in quanto ciò potrebbe causarne il malfunzionamento. Se si nota la presenza di condensa sull'unità, asciugare l'altoparlante prima di usarlo o riporlo.

Evitare il feedback acustico

Il feedback acustico sono quei fastidiosi fischi e stridii che possono essere uditi quando il microfono capta dei suoni dall'altoparlante. Il suono viene poi riamplificato nuovamente attraverso l'altoparlante, creando un circuito con retroazione. Eseguire queste operazioni per ridurre al minimo la probabilità del verificarsi di feedback acustico:

• Evitare di puntare il microfono direttamente verso l'altoparlante. In generale si consiglia che il microfono sia posizionato dietro la cassa dell'altoparlante. Questo espediente sfrutta a vantaggio dell'utente le caratteristiche direzionali dell'altoparlante e del microfono.
• Mantenere il microfono il più lontano possibile dall'altoparlante. Ciò contribuirà a creare isolamento tra altoparlante e microfono e consentirà all'utente di potenziare l'uscita dall'Expedition Express.
• Posizionare il microfono il più vicino possibile alla sorgente sonora. Ciò consentirà al microfono di captare un maggior numero di suoni diretti e all'utente di ridurre il guadagno in ingresso del microfono.
• Ridurre il livello complessivo del volume dell'altoparlante.

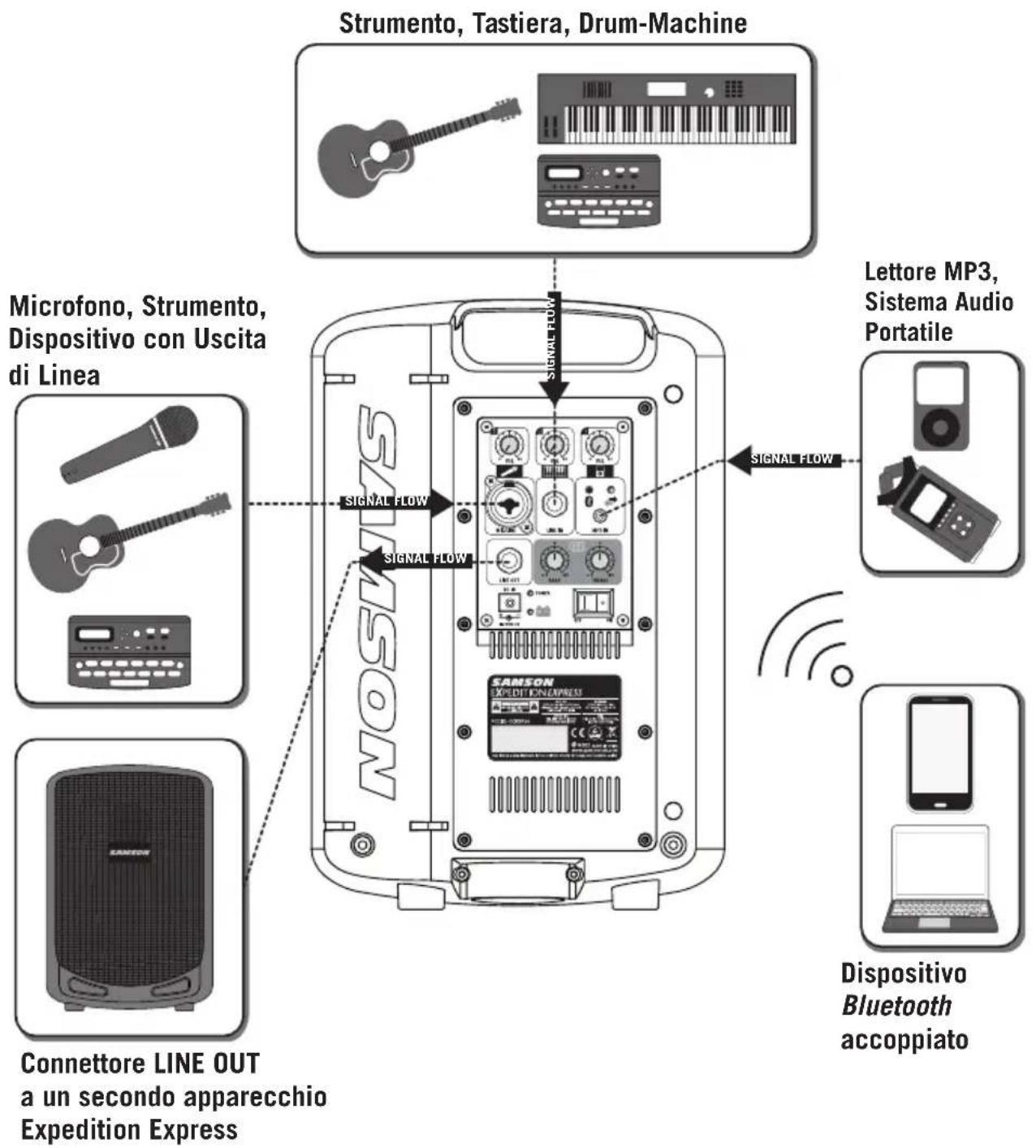

Realizzazione dei collegamenti

Strumento, Tastiera, Drum-Machine Microfono, Strumento, Dispositivo con Uscita di Linea SOSYS NOSYS Signal Flow Signal Flow Lettore MP3, Sistema Audio Portatile SAMSON EXPEDITIONEAWESS Connettore LINE OUT a un secondo apparecchio Expedition Express Signal Flow Dispositivo Bluetooth accorpiato

Specifiche

Amplificatore

Ingresso Mic/Strumento. . . . . . XLR / connettore combinato da 1/4" (63,50 mm)

Comandi LIVELLO . . . . . . . . Mic/Linea, INST, MP3/Bluetooth

Comandi toni . . . . . . . . . . . Alti / Bassi, ±15dB Indipendente

Ingresso Linea . . . . . . . . . 1/4" (63,50 mm)

Ingresso MP3 ..... 1/8" (31,75)

Altoparlanti

Driver . . . . . . . . . . . . . . . . . . woofer da 6" (1.524 mm) + driver HF da 1" (254 mm)

Batteria incorporata ..... 12 V / 2,2 AH, ricaricabile e sigillata

Funzionamento. . . . . . . . . circa 20 ore

Caricamento batteria . . . . . . circa 4-6 ore per una singola carica

Adattatore c.a./c.c. . . . . . . . SMPS c.a. 100\~240 V, 50\~60 Hz/ c.c. 19 V 3 A

Struttura . . . . . . . . . . . polipropilene, con scanalature interne

Griglia . . . . . . . . . . . . . . griglia perforata in acciaio verniciata a pol-vere

Supporto. . . . . . . . . . . . . . . . contenitore integrale su asta da 13/8" (412,75 mm)

Dimensioni . . . . . . . . . . . . 8,75" x 8,25" x 12,7" 222 mm x 210 mm 323 mm

Peso. 10,5lb 4,6 kg
