Introducción

Le agradecemos que haya decidido adquirir el sistema de sonido portátil alimentado con batería Expedition Express, que incluye conectividad Bluetooth® inalámbrica para transmitir audio desde su teléfono inteligente, tableta u ordenador. El Expedition Express es una solución "todo en uno" completa que proporciona la flexibilidad de un mezclador de tres canales (con entradas para un micrófono, instrumento y dispositivos de nivel de línea), una salida de línea para la conexión de múltiples altavoces y controles de tono de graves y agudos.

Ligero y compacto, el Expedition Express pesa menos de 10 libras, lo que lo convierte en un complemento excelente para cualquier situación de altavoces móviles. La batería interna proporciona ocho horas de audio cuando está totalmente cargada. El Expedition Express también puede alimentarse mediante el adaptador de CA para un funcionamiento continuo.

Bien sea como sistema de sonido para el uso en exteriores o en el aula o para aplicaciones de karaoke, presentaciones o para tocar música en directo, el Expedition Express proporciona audio portátil de alta calidad en un paquete de pequeñas dimensiones y con alimentación propia.

Le recomendamos que anote los datos indicados en las líneas siguientes y los conserve junto con una copia de su factura de compra.

Fecha de compra: ____

Nombre del distribuidor: ____

Con unos cuidados y mantenimiento adecuados, su Expedition Express funcionará sin ningún problema durante muchos años. En el caso improbable de que en algún momento tuviera que reparar este aparato, deberá solicitarnos un número de Autorización de Devolución (RA) para poder enviar su unidad a Samson. Sin este número no se aceptará el aparato. Póngase en contacto con Samson en el número 1-800-3SAMSON (1-800-372-6766) para que le facilitemos este número de autorización de devolución antes de enviarnos la unidad. Si fuera posible, conserve el embalaje original y los materiales de protección para devolvernos la unidad dentro de ellos. Si compró su unidad fuera de los Estados Unidos, póngase en contacto con su distribuidor en lo relativo a los detalles de la garantía y la información de servicio.

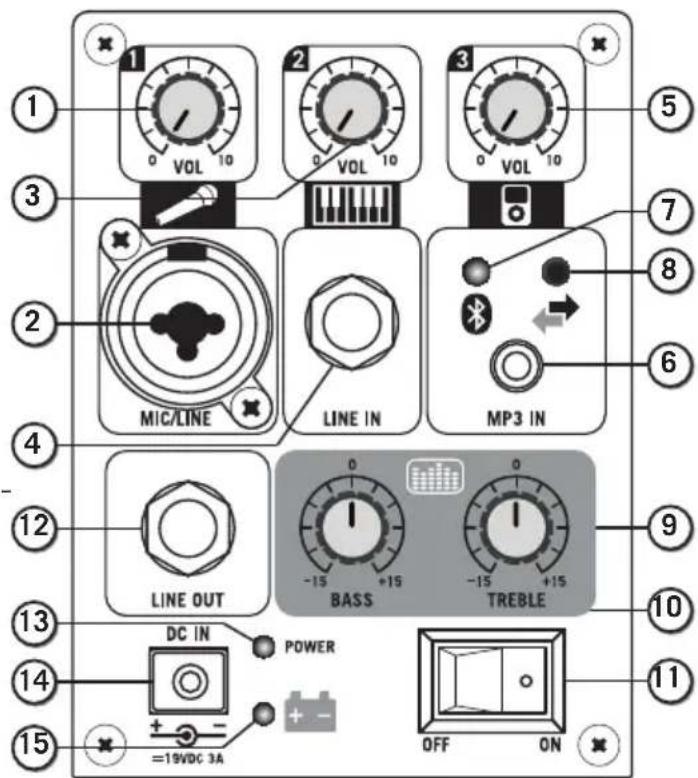

Funciones del Panel Trasero

1. VOL (Canal 1) - Se utiliza para controlar el nivel de la entrada de Micro/Línea.
2. MIC/LINE - Utilice esta entrada XLR/1/4" para el micrófono o una señal de línea.
3. VOL (Canal 2) - Se utiliza para controlar el nivel de la entrada de línea.
4. Entrada de INSTRUMENTO - Entrada de ¼" utilizada para conectar señales de instrumento o de línea.
5. VOL (Canal 3) - Se utiliza para controlar el nivel de las entradas de Bluetooth® y MP3.
6. MP3 IN - Conecte un dispositivo de nivel de línea utilizando un cable de audio de 3,5 mm.
7. Indicador de Emparejamiento - Indica el estado Bluetooth del sistema Expedition Express.
8. Botón de Emparejamiento - Pulse este botón para activar el modo de detección con el fin de efectuar el emparejamiento con un dispositivo de audio Bluetooth.
9. AGUDOS - Controla el tono de alta frecuencia del sistema completo.
10. BAJOS - Controla el tono de baja frecuencia del sistema completo.
11. Alimentación - Conecta al alimentación principal al sistema.
12. LINE OUT - Conector de salida de ¼" para conectar juntos varios sistemas Expedition Express.
13. Indicador de ALIMENTACIÓN - Se ilumina en color verde cuando el interruptor de alimentación está encendido.
14. DC IN - Conecte aquí el adaptador de alimentación suministrado con la unidad.
15. Indicador de Batería - Indica el nivel de carga de la batería.

1 2 3 4 5 6 7 8 9 10 11 12 LINE OUT BASS TREBLE 13 14 15 DC IN POWER =19VDC 3A OFF ON

Inicio Rápido

Siga los pasos que se indican a continuación para comenzar a utilizar rápidamente su sistema de sonido portátil Expedition Express.

• Coloque el interruptor de alimentación del Expedition Express en la posición de OFF y gire totalmente los controles de VOL en el sentido contrario a las agujas del reloj hasta la posición 0.
• Si dispone de una toma eléctrica, conecte el adaptador de alimentación suministrado con la unidad en la entrada DC IN del altavoz y enchúfelo en una toma de CA.
• Conecte un micrófono utilizando un cable XLR estándar, el instrumento y el equipo de nivel de línea utilizando un cable de instrumento de 14 ", o un dispositivo de audio portátil utilizando un cable de 18 ".
• Encienda el Expedition Express.
• Mientras habla al micrófono, toca el instrumento o reproduce música de una fuente de audio de nivel de línea, suba lentamente el VOL del canal hasta que alcance el nivel que desee.

NOTA: Si no utiliza la entrada del canal 1, gire el control de VOL para reducir el volumen por completo con el fin de evitar el ruido no deseado.

Uso del Ecualizador

El Expedition Express incluye un ecualizador de 2 bandas que le permite ajustar las frecuencias alta y baja globales del sistema. La respuesta de frecuencia del sistema es plana cuando los mandos están en la posición vertical o en la posición de las 12 en punto del reloj. Los movimientos pequeños de los controles pueden suponer una gran diferencia. El desplazamiento de los controles al máximo puede producir distorsión. Utilice el oído cuando ajuste el Ecualizador para adecuar el ajuste a su aplicación. Hemos proporcionado dos ajustes de ejemplo para ayudarle a comenzar el ajuste preciso de su sistema.

Ajuste del Ecualizador para Música

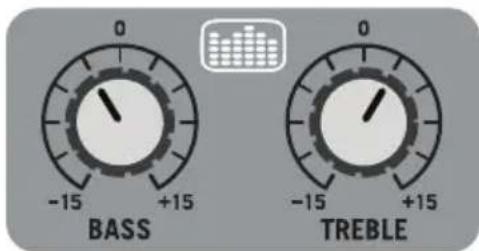

Si utiliza el Expedition Express para reproducir música, gire ligeramente los controles GRAVES y AGUDOS para producir una respuesta de frecuencia “de alta fidelidad” que acentúe los rangos bajo y alto.

Ajuste del Ecualizador para Vocal

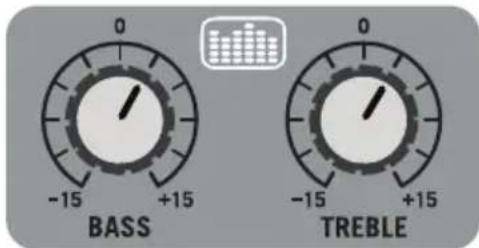

Si utiliza el Expedition Express con un micrófono solo para hablar, puede reducir los BAJOS e incrementar los GRAVES ligeramente, lo que producirá una respuesta de frecuencia que acentúa el rango vocal.

0 -15 +15 BASS 0 -15 +15 TREBLE

0 -15 +15 BASS 0 -15 +15 TREBLE

Emparejamiento con un Dispositivo Bluetooth®

Bluetooth® es una tecnología de comunicación inalámbrica que permite la conectividad entre una amplia gama de dispositivos. El Expedition Express utiliza Bluetooth para transmitir en vivo audio de alta calidad desde su dispositivo con función Bluetooth sin necesidad de conectar ningún cable. Para que su dispositivo Bluetooth funcione con el Expedition Express, antes es necesario efectuar el emparejamiento.

1. Gire los tres controles de VOL en el sentido contrario a las agujas del reloj hasta situarlos en 0.

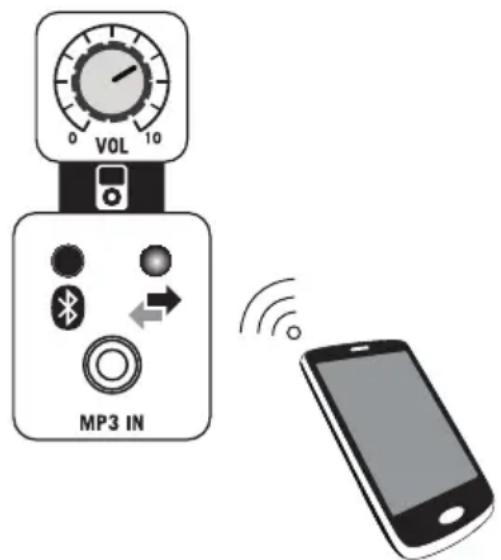

2. Con el Expedition Express y con su dispositivo Bluetooth encendidos, pulse el botón de EMPAREJAMIENTO del panel trasero del altavoz del Expedition Express para hacer que el altavoz sea detectable. El Indicador Bluetooth comenzará a parpadear lentamente en azul.
3. En los ajustes de su dispositivo Bluetooth, ajuste el modo de detección para detectar los dispositivos disponibles.

4. En la lista de dispositivos Bluetooth, seleccione el dispositivo "Samson Express".

5. Si su dispositivo le solicita una clave, introduzca 0000 (cuatro ceros) y pulse Aceptar. Algunos dispositivos también podrían pedirle que acepte la conexión.

6. Mientras el Expedition Express se conecta a su dispositivo, el indicador Bluetooth parpadeará rápidamente con color azul.

7. El altavoz del Expedition Express indica que el emparejamiento ha finalizado cuando el indicador se ilumina de manera fija en color azul. Ahora ya puede transmitir audio desde su dispositivo a los altavoces del Expedition Express.

8. Con el control de volumen de su dispositivo Bluetooth activado, reproduzca música y suba lentamente el control de VOL del canal 3 de Expedition Express hasta alcanzar el nivel deseado.

El Expedition Express tiene una batería recargable interna capaz de proporcionar ocho horas de audio continuo cuando está totalmente cargada. A pesar de que la batería podría tener algo de carga cuando se retira el Expedition Express de la caja por primera vez, le recomendamos que la cargue totalmente antes de utilizar el sistema.

Para cargar la batería:

• Coloque el interruptor de alimentación en la posición de "OFF".

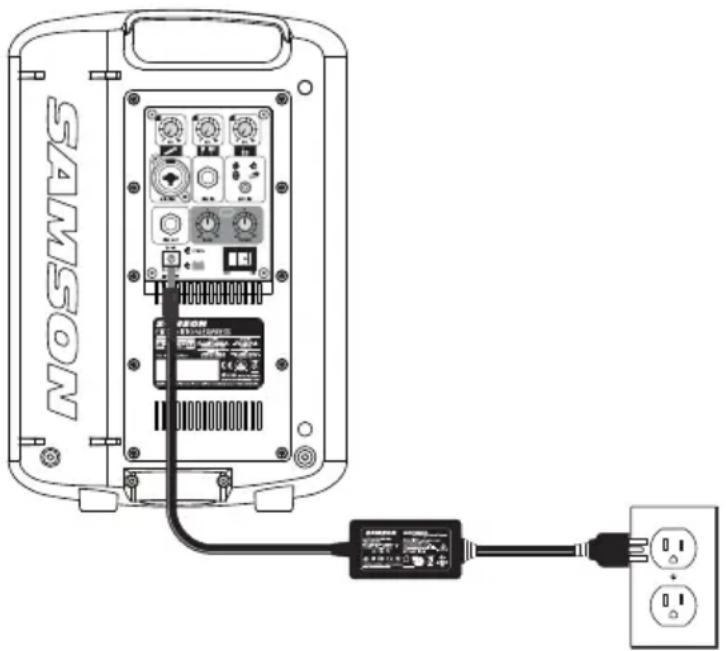

• Conecte el Expedition Express a una toma de alimentación de CA utilizando el cable de alimentación suministrado con la unidad.

- Mantenga el sistema enchufado hasta que el indicador de CARGA se vuelva de color verde, indicando que la batería está totalmente cargada.

SAMSON

El Expedition Express utiliza una batería de celda de gel de plomo-ácido sellada. Cuando no se utiliza, la batería se descarga lentamente por sí sola. Si no va a utilizar el Expedition Express durante un período de tiempo prolongado, le recomendamos cargar totalmente la unidad antes de almacenarla. También es importante cargar la unidad cada seis meses cuando no se utilice. De esta manera se asegura el buen estado de la batería y se prolonga su vida útil. Si se deja la batería con muy poca carga durante un período de tiempo prolongado, es posible volverla a cargar correctamente, aunque se podría tardar más de 24 horas.

Si observa que el tiempo de funcionamiento del Expedition Express se reduce visiblemente, incluso después de la carga completa de la batería, es necesario reemplazar la batería. Póngase en contacto con el servicio de atención al cliente de Samson o con su distribuidor local para solicitar una batería de reemplazo.

Colocación de los Altavoces

El Expedition Express ofrece tres opciones de colocación diferentes para su situación específica.

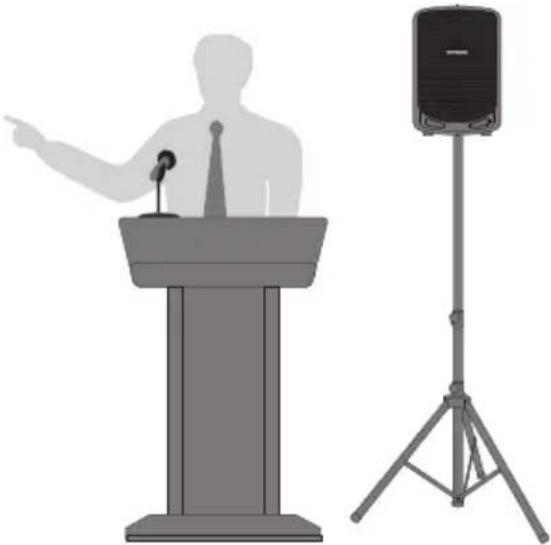

Para una cobertura máxima del sonido, el Expedition Express puede utilizarse con un soporte de altavoz de 1 ^3/8 " estándar. Siempre que sea posible, es aconsejable colocar los altavoces por encima de las cabezas de la audiencia. Cuando coloque el altavoz en un soporte, asegúrese de que el soporte esté apoyado sobre una superficie estable y nivelada con el fin de evitar su caída.

Cuando utilice el altavoz sobre el suelo, o cuando el altavoz esté más bajo que la audiencia, el Expedition Express ofrece la posibilidad de colocarlo con un cierto ángulo con el fin de dirigir el sonido hacia arriba, es decir, hacia la audiencia.

Cuando se utilice en espacios pequeños, el altavoz puede colocarse verticalmente sobre una mesa.

Tenga cuidado al colocar el Expedition Express expuesto a la luz solar directa durante períodos prolongados de tiempo, ya que la unidad podría decolorarse o sufrir daños.

No coloque el altavoz sobre superficies húmedas, ya que el funcionamiento de la unidad podría ser incorrecto. Si observa condensación en la unidad, seque bien el altavoz antes de utilizarlo o de almacenarlo.

Evitar la Realimentación

La realimentación es el molesto zumbido y ruido agudos que se oyen cuando el micrófono está demasiado cerca de un altavoz y recoge el sonido del mismo. Entonces el sonido se re-amplifica de nuevo a través del altavoz, creándose un bucle de realimentación Siga los pasos que se indican a continuación para reducir al máximo las probabilidades de que se produzca realimentación:

• Evite orientar el micrófono directamente hacia el altavoz. En general, se recomienda colocar el micrófono detrás del recinto del altavoz. Esta posición aprovecha las características direcciones del altavoz y el micrófono de la manera más favorable.
• Mantenga el micrófono lo más alejado posible del altavoz. Así se contribuirá a crear aislamiento entre el altavoz y el micrófono, permitiéndole incrementar la salida del Expedition Express.
• Coloque el micrófono lo más cerca posible de la fuente de sonido. De esta manera el micrófono recogerá más sonido directo, lo que le permitirá reducir el control de ganancia de entrada del micrófono.
• Reduzca el nivel global del altavoz.

Conexiones

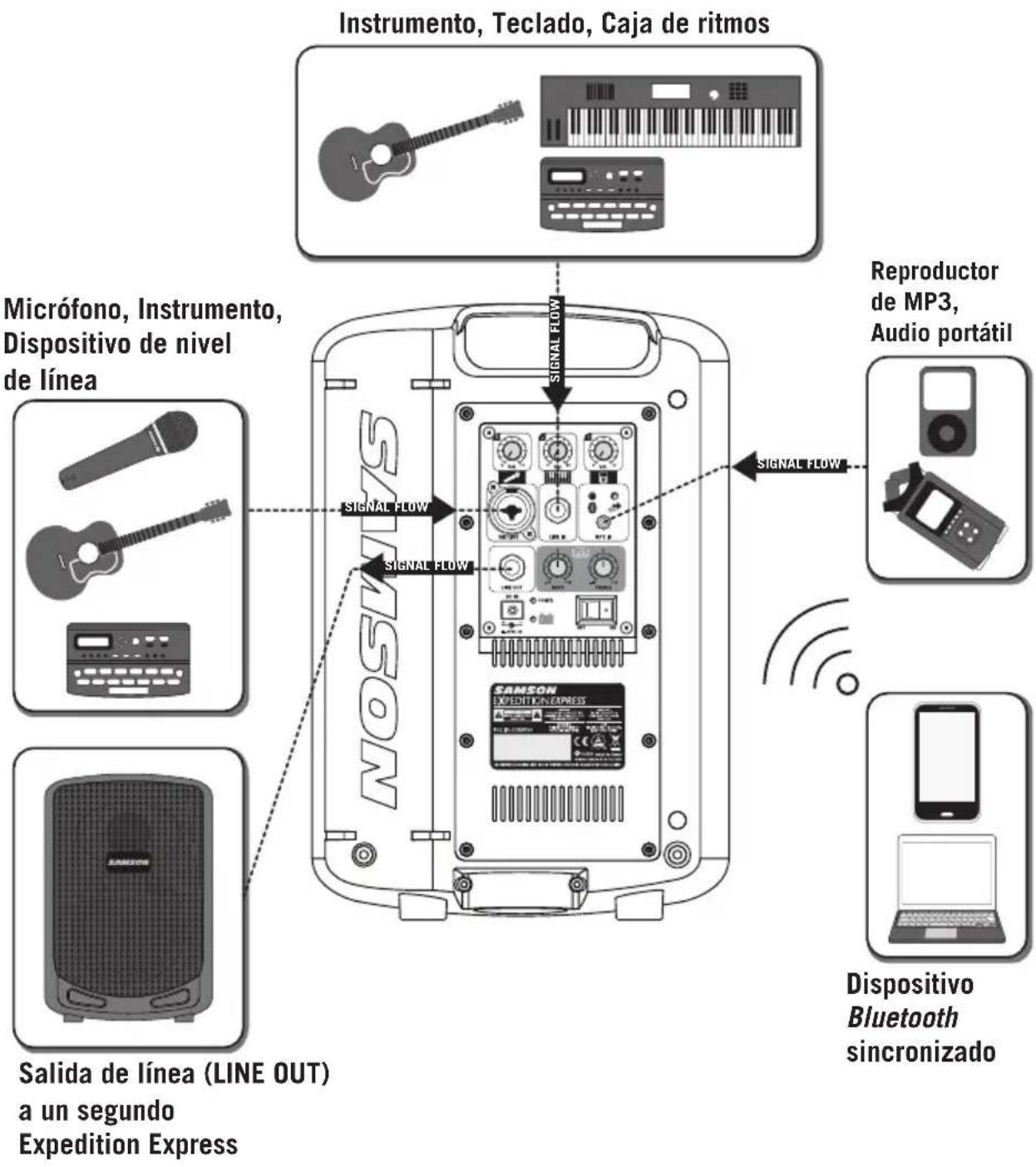

Instrumento, Teclado, Caja de ritmos Micrófono, Instrumento, Dispositivo de nivel de línea SOSYS Signal Flow Signal Flow Signal Flow Reproductor de MP3, Audio portátil SAMSOS ExpeditionExpress Salida de línea (LINE OUT) a un segundo Expedition Express Dispositivo Bluetooth sincronizado

Especificaciones

Amplificador

Entrada Micro/Instrumento . . . . Conector combinado XLR / 1/4 de pulgada

Controles de NIVEL. . . . . . . . Micro/Línea, INST, MP3/Bluetooth

Controles de Tono ..... Agudos / Bajos, ±15dB Independientes

Entrada de Línea ..... 1/4 de pulgada

Entrada MP3. . . . . . . . . . . 1/8 de pulgada

Altavoces

Drivers . . . . . . . . . . . . . . . . . . . Woofer de 6 pulgadas + Driver de Alta Frecuencia de 1 pulgada

Batería Integrada. . . . . . . . . 12V / 2,2AH, Recargable y Sellada

Funcionamiento ..... Aprox. 20 horas

Carga de la Batería . . . . . . . . Aprox. 4-6 horas para una carga

Adaptador de CA/CC ..... SMPS AC100\~240V, 50\~60Hz/ DC19V 3A

Construcción . . . . . . . . . . Polipropileno, con refuerzos internos

Rejilla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . polvo

Montura . . . . . . . . . . . . . . Receptáculo de Montura para Barra

Integral de 1 3/8 de pulgada

Dimensiones . . . . . . . . . . 8,75" x 8,25" x 12,7"

222 mm × 210 mm × 323 mm

Peso. 10,5libras

4,6 kg
