Caractéristiques	Détails
Type de produit	Système Hi-Fi
Connectivité	Entrées analogiques et numériques, Bluetooth
Puissance de sortie	100 W par canal
Réponse en fréquence	20 Hz - 20 kHz
Impédance	4 - 8 Ohms
Dimensions	Largeur : 430 mm, Profondeur : 300 mm, Hauteur : 100 mm
Poids	5 kg
Utilisation	Idéal pour les audiophiles et les systèmes de sonorisation domestique
Maintenance	Nettoyer régulièrement avec un chiffon doux, vérifier les connexions
Sécurité	Ne pas exposer à l'humidité, utiliser dans un endroit ventilé
Informations générales	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - Resolv RXA SAMSON

Comment connecter le SAMSON Resolv RXA à ma source audio ?

Utilisez un câble RCA pour connecter les sorties audio de votre source à l'entrée RCA du SAMSON Resolv RXA. Assurez-vous que le volume de votre source est réglé à un niveau approprié.

Que faire si le son est faible ou distordu ?

Vérifiez d'abord les connexions des câbles et assurez-vous qu'ils sont bien en place. Ensuite, ajustez le volume sur le SAMSON Resolv RXA et sur votre source audio pour trouver un niveau optimal.

Comment ajuster l'égaliseur du SAMSON Resolv RXA ?

Utilisez les contrôles de tonalité sur le panneau avant du SAMSON Resolv RXA pour ajuster les basses et les aigus selon vos préférences.

Le SAMSON Resolv RXA ne s'allume pas, que faire ?

Vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Testez avec une autre prise si nécessaire. Si le problème persiste, il pourrait s'agir d'un problème matériel.

Comment savoir si les haut-parleurs sont correctement équilibrés ?

Écoutez de la musique à un volume modéré et assurez-vous que le son est bien réparti entre les deux haut-parleurs. Vous pouvez ajuster la position des haut-parleurs ou l'équilibre via votre source audio si nécessaire.

Puis-je utiliser le SAMSON Resolv RXA avec un ordinateur ?

Oui, vous pouvez connecter le SAMSON Resolv RXA à votre ordinateur en utilisant un câble RCA ou un adaptateur approprié, selon les sorties disponibles sur votre ordinateur.

Comment résoudre un problème de bruit de fond ?

Vérifiez que tous les câbles sont de bonne qualité et bien isolés. Éloignez les câbles audio des sources d'interférences électromagnétiques, comme les transformateurs ou les appareils sans fil.

Le SAMSON Resolv RXA est-il compatible avec un système surround ?

Le SAMSON Resolv RXA est principalement conçu pour un usage stéréo. Pour l'utiliser dans un système surround, vous devrez probablement intégrer un récepteur AV compatible.

MODE D'EMPLOI Resolv RXA SAMSON

Resolv RXA Studio MonitorsResolv RXA Wiring Guide There are several ways to interface the Resolv RXA speakers, depending on your exact monitoring set-up. Follow the cable diagrams below for connecting your moni- tor system. RCA Pin 1 (shield) Pin 3 (cold) Sleeve (ground) Shield & Cold to Sleeve Tip (signal) Pin 2 (hot) Hot to Tip Male XLR Tip (signal) Sleeve (ground) Tip to Tip Sleeve to Sleeve Sleeve (ground) Tip (signal) Unbalanced ¼” Connector Tip (+Signal) Ring (-Signal) Sleeve (ground) Tip to Tip Sleeve & Ring to Sleeve Sleeve (ground) Tip (signal) Balanced ¼” Connector Balanced ¼” Connector Pin 1 (shield) Pin 3 (cold) Shield & Cold to Sleeve Pin 2 (hot) Hot to Tip Male XLR Tip (+Signal) Ring (-Signal) Sleeve (ground) Unbalanced ¼” Connector Pin 3 (cold) Shield & Cold to Sleeve Pin 2 (hot) Hot to Tip Male XLR Tip (signal) Sleeve (ground) Pin 1 (shield) 10Si vous souhaitez éliminer ce produit, ne le mettez pas aux ordures ménagères. Le ramassage des équipements électroniques se fait séparément pour assurer le recyclage correct de ces équipements. Les ménages résidant dans les 28 Etats membres de l’U.E., en Suisse et en Norvège peuvent retourner gratuitement leurs appareils électroniques usagés aux déchetteries agréées ou à un commerçant (en cas d’achat d’un appareil neuf similaire). Pour les pays non cités, n'hésitez pas à contacter votre collectivité locale pour vous renseigner sur le mode d'élimination en vigueur. En agissant ainsi, vous serez assuré que votre appareil sera traité, récupéré et recyclé dans les règles, prévenant ainsi les effets néfastes potentiels sur l’environnement et la santé humaine.1. Lisez la présente notice.

2. Conservez la présente notice.

3. Respectez toutes les mises en garde.

4. Suivez les consignes..

5. Cet appareil ne doit pas être exposé à des

éclaboussures ou des gouttes d'eau et aucun objet rempli de liquide comme un vase ne doit se trouver à proximité.

6. Nettoyez-le avec un chiffon sec uniquement.

7. N'obstruez en aucun cas les orifices d'aéra-

tion. Installez en respectant les consignes du fabricant.

8. Ne l'installez pas à proximité d'une source de

chaleur telle qu'un radiateur, une bouche de chaleur, un poêle ou d'autres appareils (y com- pris les amplificateurs) produisant de la chaleur.

9. Utilisez uniquement les accessoires et le maté-

riel de fixation recommandés par le fabricant.

10. Débranchez cet appareil pendant les orages ou

au cours des longues périodes de non utilisation.

11. Respectez l'utilisation prévue de la fiche polari-

sée ou de la fiche de terre. Une prise polarisée est composée de deux fiches dont l'une est plus large que l'autre. Une fiche de terre comporte deux lames et une troisième broche de mise à la terre. La lame la plus large ou la troisième broche assure la sécurité de l'utilisateur. Si la prise de l'appareil ne rentre pas dans la prise d'alimentation secteur de votre installation, veuillez consulter un électricien agréé pour le remplacement de la prise secteur.

12. Placez le cordon d'alimentation de sorte qu'il

ne soit ni piétiné ni comprimé, en particulier au niveau de la fiche de connexion, de la prise de courant et du point de sortie de l'appareil.

13. Utilisez uniquement le chariot, le pied, le

trépied, le support ou la table recommandé par le fabricant ou fourni avec l'appareil. Lors de l'utilisation d'un chariot, veuillez faire attention lors du déplacement de l'ensemble chariot/ appareil afin d'éviter toute blessure en cas de renversement.

14. Faites effectuer toutes les réparations néces-

saires par du personnel qualifié. Des réparations sont nécessaires si l'appareil est endommagé d'une façon quelconque, par exemple : cordon ou prise d'alimentation endommagé, liquide ren- versé ou objet tombé à l'intérieur de l'appareil, exposition de l'appareil à la pluie ou à l'humidi- té, appareil qui ne marche pas normalement ou que l'on a fait tomber.

15. INTERRUPTEUR MARCHE / ARRÊT Pour les

produits disposant d'un interrupteur MARCHE/ ARRET, cet interrupteur NE COUPE PAS la liaison au secteur.

16. DÉCONNECTER LE SECTEUR: La prise

électrique doit toujours être prête à fonction- ner. Pour l'utilisation dans un Rack/système ne permettant pas d'accéder à l'embase, équipez le Rack/système d'un interrupteur d'alimentation omnipolaire avec une séparation de contacts d'au moins 3 mm dans chaque pôle.

17. POUR LES UNITÉS MUNIES D'UNE ALVÉOLE A

FUSIBLE ACCESSIBLE PAR L'EXTÉRIEUR: Le fusible ne peut être remplacé qu'avec un fusible de même type et de même valeur nominale.

18. DIFFÉRENTES TENSIONS D'ENTRÉE: Cet

appareil peut nécessiter l'utilisation d'un autre cordon d'alimentation et/ou d'une autre fiche de branchement, en fonction de la source d'ali- mentation disponible sur le site d'installation. Branchez l'appareil à la source d'alimentation prévue mentionnée sur la face arrière. Pour éviter tout risque d'incendie ou d’électrocu- tion, faites appel à du personnel qualifié pour toute réparation. Consignes de sécurité importantes ATTENTION! POUR ÉVITER TOUT RISQUE D'ÉLECTROCUTION, N'ÔTEZ PAS LE COUVERCLE (NI LE DOS) DU BOITIER. CET APPAREIL NE CONTIENT AUCUNE PIÈCE REMPLAÇABLE PAR L'UTILISATEUR. CONFIEZ TOUTES LES REPARATIONS A UN PERSONNEL QUALIFIE. Le signe avec un éclair dans un triangle prévient l’utilisateur de la présence d’une tension dangereuse et non isolée dans l’appareil. Cette tension constitue un risque d’électrocution. Le signe avec un point d’exclamation dans un triangle prévient l’utilisateur d’instructions importantes relatives à l’utilisation et à la maintenance du produit. AVIS

RISQUE D'ÉLECTROCUTION -

NE PAS OUVRIRTable des matières Introduction 15 Caractéristiques techniques 16 Références du panneau arrière 17 Pour raccorder les enceintes de monitoring Resolv RXA 18 Pour positionner vos enceintes de monitoring de studio 19 Raccordement d’un subwoofer actif 21 Caractéristiques techniques 22 Notice de câblage des Resolv RXA 23 14ENGLISH

FRANÇAISDEUTSCHEESPAÑOLITALIANO

Merci d’avoir acquis votre enceinte de référence pour studio de la gamme Resolv RXA auprès de Samson Technologies! Les enceintes de contrôle de studio Resolv RXA sont des enceintes actives professionnelles d'une précision extrême qui intègrent une puissance bi-amplifiée interne (amplis séparés pour le haut-parleur de graves et le haut-parleur d'aigus) qui réduit la distorsion d'intermodulation, chaque ampli étant uniquement responsable d'une partie de la largeur de bande du signal audio. En outre, un répartiteur multipolaire assure un équilibre tonal optimum, des performances précises et un niveau de pression acoustique maximum. Chaque enceinte est dotée d'un haut-parleur d'aigus à ruban à déplacement d'air à haut ren- dement capable de restituer une réponse en fréquence linéaire, une haute fréquence étendue, une réponse en phase précise et une distorsion extrêmement faible. Le haut-parleur d'aigus est installé dans un guide d'ondes qui assure la dispersion homogène du contenu à haute fréquence pour une zone d'écoute étendue et une imagerie stéréophonique exceptionnelle. Pour obtenir une moyenne gamme précise et un bas de gamme bien délimité, nos ingénieurs ont décliné avec soin chaque modèle, en utilisant des diffuseurs basses fréquences en copolymères à entourages en butyle. Les armoires sont réalisées en panneaux de fibres de moyenne densité (MDF) à renfort interne pour créer un boîtier rigide qui atténue les vibrations et augmente les performances. Les bords des armoires sont arrondis pour réduire la diffraction aux bordures des armoires. Les enceintes de contrôle Resolv RXA ont été conçues comme des enceintes de proximité idéales pour studios, suites de post-production vidéo, les jeux ou comme des enceintes d'écoute. Les enceintes de contrôle possèdent deux écrous rapportés M6 (6 mm) à fixer sur des consoles mu- rales, l'idéal pour les installations fixes ou dans le cadre d'un système audio multicanal. Vous trouverez ici une présentation détaillée des caractéristiques des modèles Resolv RXA5 et RXA6, ainsi qu'une visite guidée du tableau de commande et les consignes d'installation et d'utilisation. Vous trouverez également une carte de garantie : n’oubliez pas de la remplir et de nous la renvoyer. Vous pourrez ainsi bénéficier de l’assistance technique en ligne et recevoir les dernières informations sur les produits Samson. Prenez le temps de noter le numéro de série et la date d'achat pour les retrouver ultérieurement. N° de série :

En bénéficiant d’une maintenance soignée, votre enceinte de studio Resolv RXA vous offrira de nombreuses années de fonctionnement sans problèmes. Pour faire réparer votre enceinte, vous devez tout d’abord obtenir un numéro de retour (RA) avant de la renvoyer à Samson. Sans ce numéro, l’appareil ne sera pas accepté. N'hésitez pas à appeler Samson au 1-800-3SAMSON (1- 800-372-6766) pour obtenir ce numéro avant de renvoyer votre appareil. Conservez, si possible, l’emballage d’origine afin de l’utiliser en cas de retour. Si vous avez acheté votre enceinte Resolv en-dehors des Etats-Unis, contactez le distributeur le plus proche pour tous renseignements sur la garantie et sur le S.A.V. En outre, consultez notre site web (www.samsontech.com) pour tous renseignements sur toute notre gamme d’appareils. Introduction

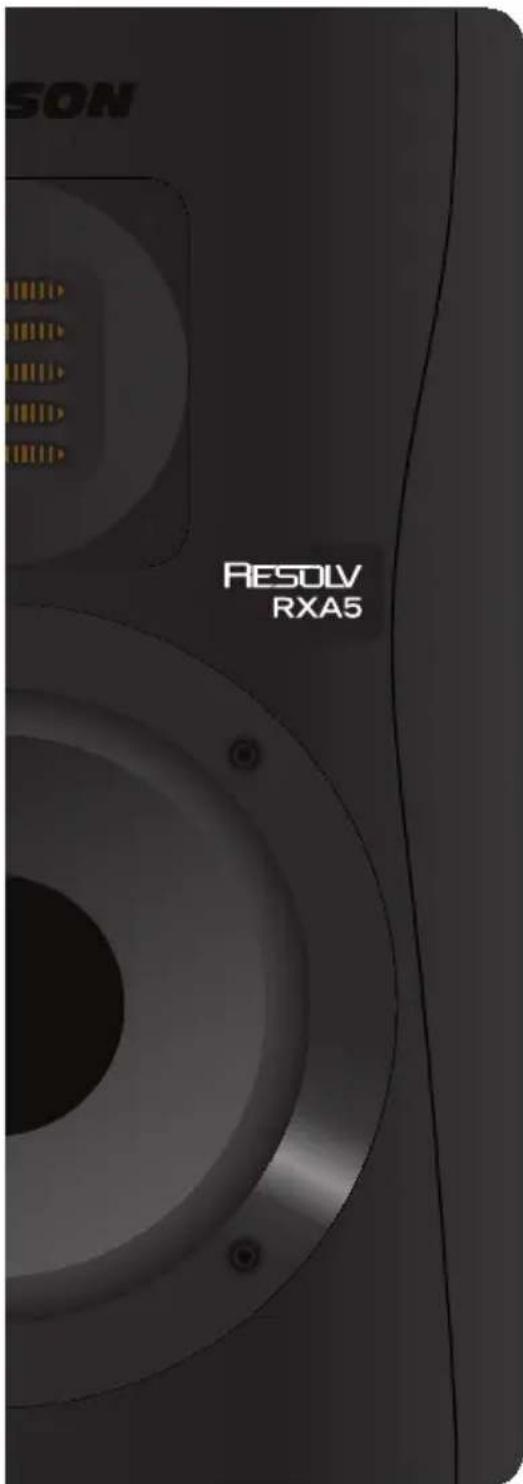

Enceintes de monitoring de studio Resolv RXACaractéristiques techniques Les enceintes de référence de la série Samson Resolv RXA fournissent une réponse précise et en douceur à n’importe quelle situation critique au mixage ou à l’écoute. Elles présentent les caractéristiques suivantes:

• Enceinte de monitoring de studio active deux voies, bass-reflex assurant un monitoring extrê- mement précis pour des applications d’enre- gistrement en studio, de post-production ou multimédia,

• Le haut-parleur d’aigus à pavillon souple four- nit une réponse hautes fréquences étendue et précise avec une distorsion minimale.

• Guide d’ondes du haut-parleur d’aigus conçu pour offrir une dispersion homogène précise du contenu à hautes fréquences pour des zones d’écoute uniformes dans l’axe et hors de l’axe du faisceau principal.

• Alimentée par un amplificateur interne spécia- lement conçu pour des performances optimales et un niveau de pression acoustique maximal.

• Le réglage de niveau variable basses fré- quences et hautes fréquences permet à l’audi- teur de lisser la courbe de réponse pour obtenir la réponse qui fonctionne le mieux dans son environnement de mixage.

• Répartiteur électronique actif adoptant une conception multipolaire pour une réponse en fréquence linéaire non affectée par le niveau du signal,

• Réponse en basse fréquence serrée et maîtri- sée obtenue par des woofers en copolymère à écran magnétique avec entourage en butyle et structures de moteur robustes à grandes bobines acoustiques.

• Une réalisation extrêmement rigide, en pan- neaux de fibres à densité moyenne (MDF), fournissant un niveau de pression acoustique maximum.

• Deux écrous rapportés M6 (6 mm) en vue de la fixation murale 16ENGLISH

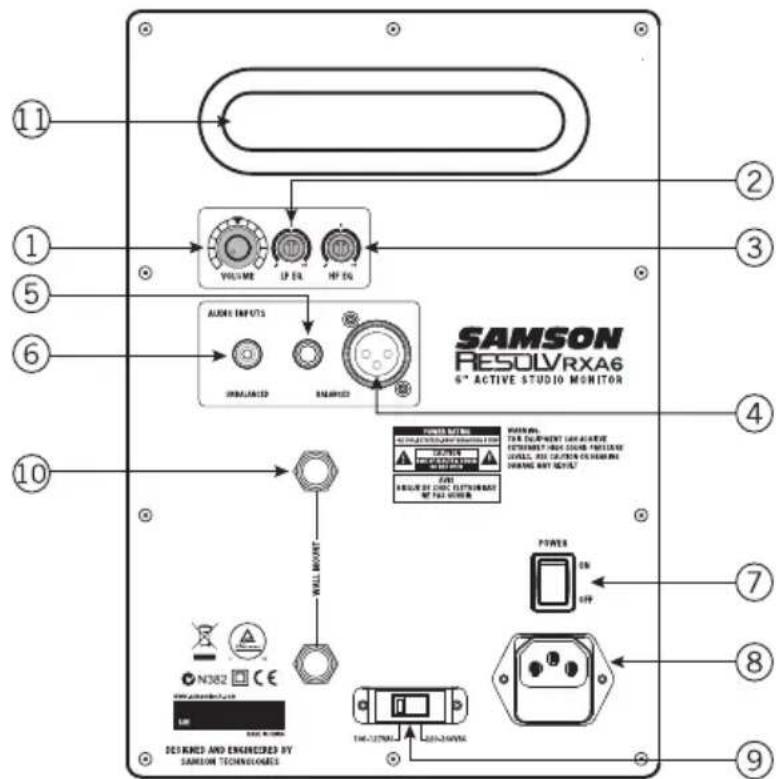

VOLUME – Règle la valeur du niveau de sortie global.

LF EQ – Bouton tournant de réglage destiné à relever ou abaisser le filtre égaliseur de correction en dégradé basse fréquence à +/-6dB. Ce réglage devra être utilisé pour effectuer le "réglage fin" de l'enceinte en fonction de votre environnement d'écoute.

HF EQ – Bouton tournant de réglage destiné à relever ou abaisser le filtre égaliseur de correction en dégradé haute fréquence à +/-6dB. Ce réglage devra être utilisé pour effectuer le "réglage fin" de l'enceinte en fonction de votre environnement d'écoute.

Entrée XLR – Brancher ici un signal de niveau de ligne symétrique à +4dBu via un câble XLR (micro) standard.

Entrée ¼" – Brancher ici un signal de niveau de ligne symétrique à +4dBu via un câble ¼" TRS (Tip, Ring, Sleeve = Pointe, Anneau, Corps), ou TS dissymétrique (Tip, Sleeve = Pointe, Corps).

Entrée RCA – Sert à relier des signaux provenant de dispositifs dissymétriques à –10dBV.

Bouton POWER – Mettre les enceintes en marche et à l’arrêt à l’aide de ce bouton. Lorsqu’elles sont en marche, le témoin LED du panneau avant s’allumera.

Entrée AC (secteur) – Brancher ici le câble de secteur CEI joint à la livraison.

Sélecteur Voltage (Tension) – Sert à sélectionner la tension de fonctionnement. REMARQUE: Vérifiez bien que le réglage de tension et la valeur nominale des fusibles correspondent à ceux en vigueur dans votre pays.

Points de fixation murale– Deux écrous rapportés M6 x 10 destinés à fixer les enceintes sur un pied ou au mur.

Port Bass-Reflex – Ce port incliné vers l'arrière engendre des turbulences minimes et améliore la réponse en basses fréquences linéaire Références du panneau arrière

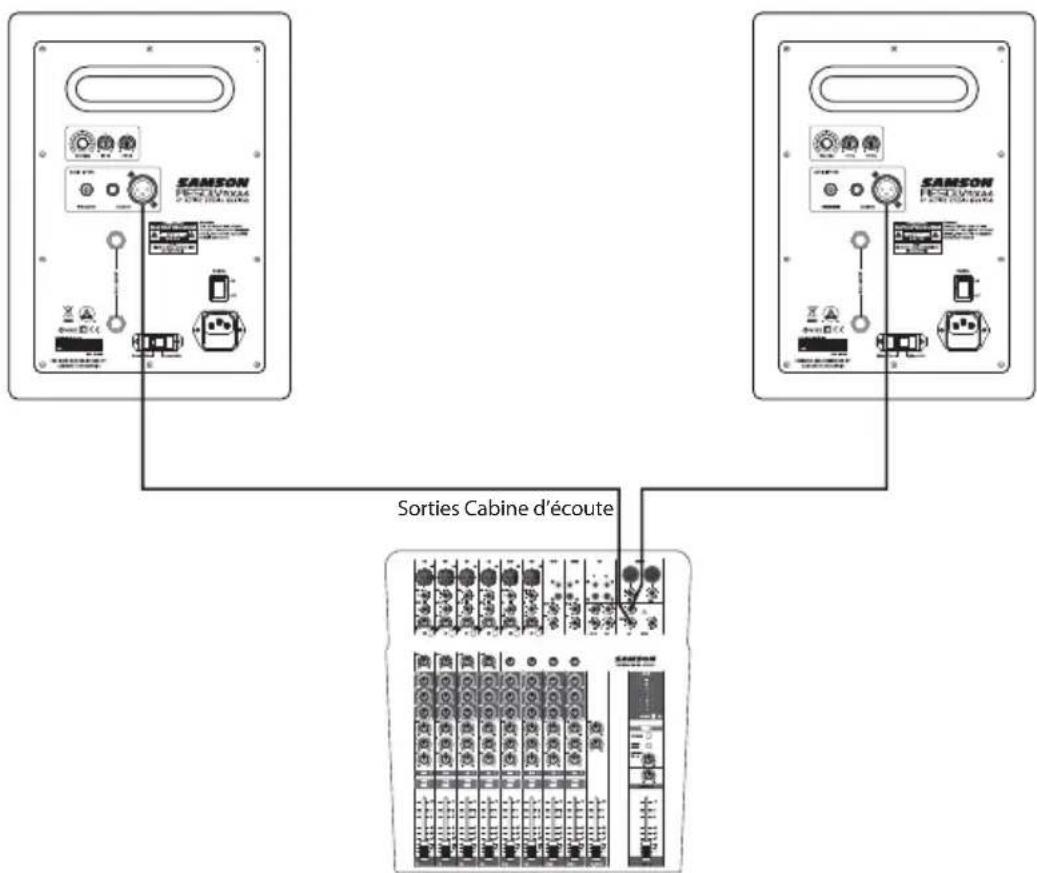

Enceintes de monitoring de studio Resolv RXASorties Cabine d’écoute Les enceintes de monitoring de la série Resolv RXA conviennent à merveille pour équiper n’importe quel studio. Au moment de relier vos enceintes de monitoring, il faudra utiliser les sorties cabine d’écoute de votre mélangeur pour vous permettre de régler indépendamment le niveau des enceintes sans que cela ait un impact sur la sortie de mélange principale. Suivez les étapes simples et le schéma exposés dans ce paragraphe pour relier rapidement vos enceintes de monitoring en passant par les sorties cabine d’écoute de votre console d’enregistrement standard.

Réduisez les sorties principales du mélangeur jusqu’à ce qu’elles soient entièrement coupées.

Raccordez la sortie Cabine d’écoute gauche du mélangeur sur l’ENTREE DE LIGNE gauche de la Série Resolv RXA et la sortie Cabine d’écoute droite du mélangeur sur l’ENTREE DE LIGNE droite de la Série Resolv RXA. Les raccordements de la série Resolv RXA peuvent être réalisés via une des trois Entrées Audio du panneau arrière. Vous pouvez utiliser les entrées RCA pour les signaux dissymétriques de niveau -10dBV, ou soit les entrées ¼", soit les entrées XLR pour les signaux symétriques de niveau +4dBu. Remarque : Avant de brancher et de mettre en marche les enceintes, n’oubliez pas la règle de mise sous/hors tension des amplificateurs de puissance “dernier allumé-premier éteint” (et enceintes de contrôle alimentées). En mettant votre système sous tension, assurez-vous que tous les fils soient branchés, mettez en marche votre mélangeur et tout autre dispositif extérieur et enfin, mettez en marche votre Resolv Série RXA.

Positionnez le réglage de volume d’entrée de la Série Resolv RXA à 12heures (cran central).

Faites passer un signal audio (par exemple de la musique provenant d’un lecteur MP3) à travers votre mélangeur, puis montez le niveau de la Cabine d’Ecoute jusqu’à atteindre un volume d’écoute confor- table. Pour raccorder les enceintes de monitoring Resolv RXA 18ENGLISH

FRANÇAISDEUTSCHEESPAÑOLITALIANO

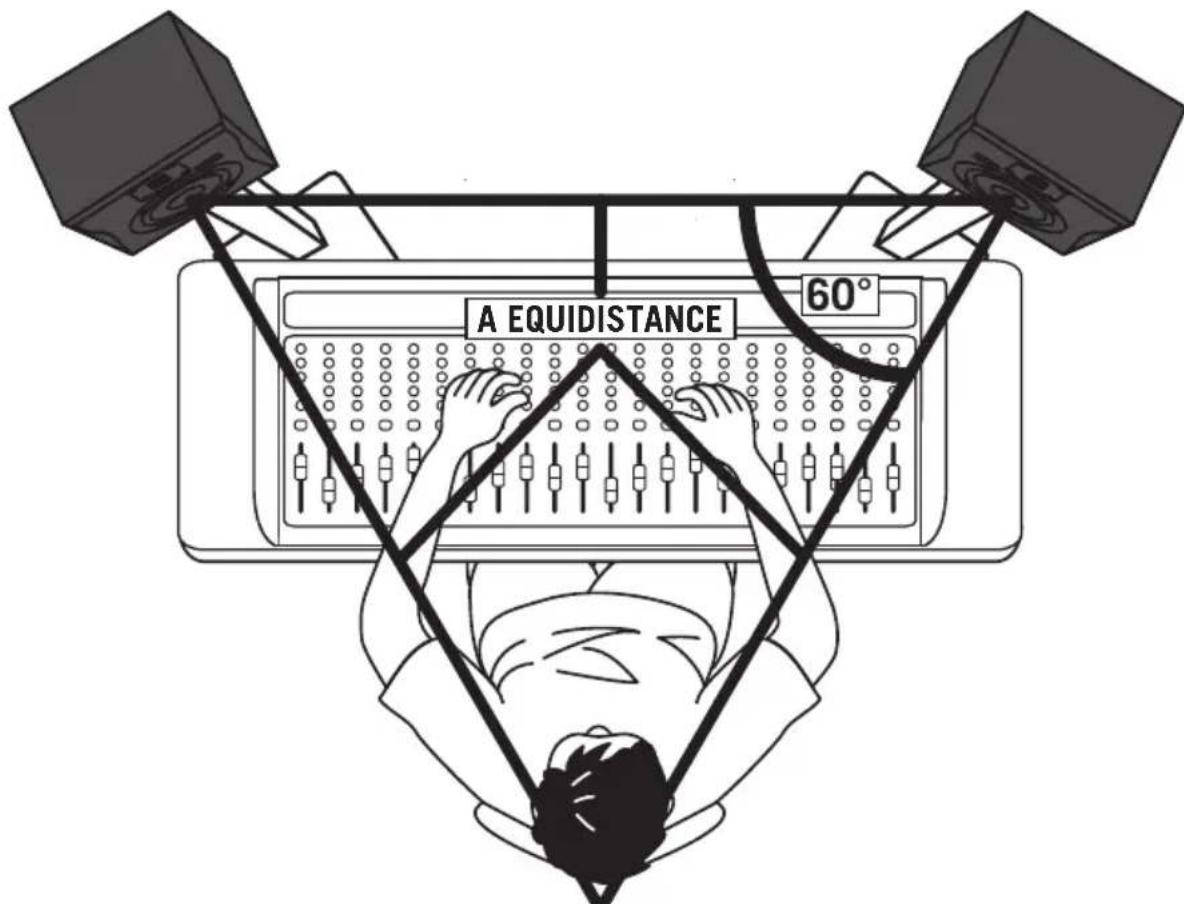

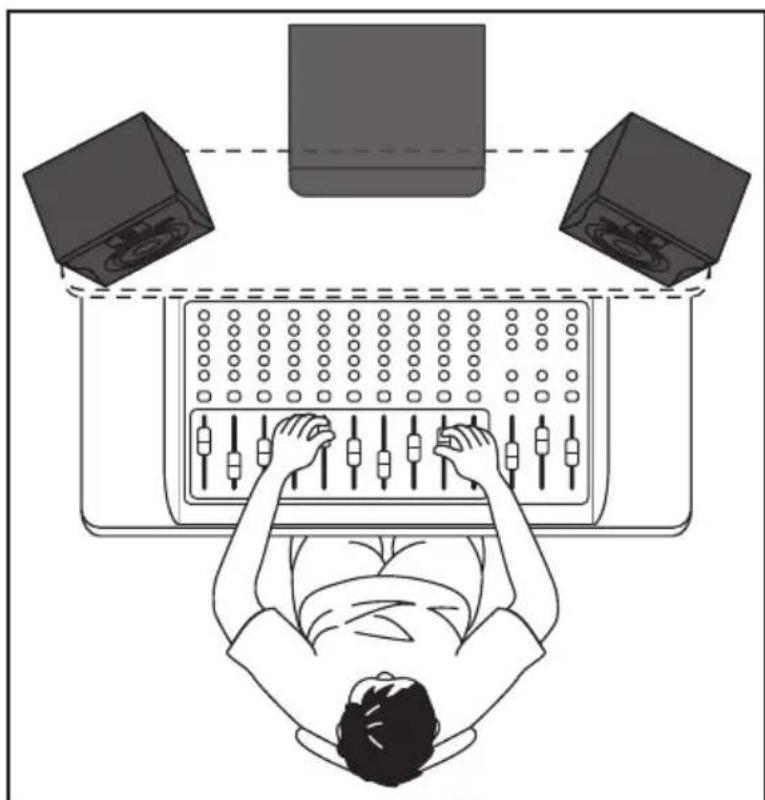

Pour positionner vos enceintes de monitoring de studio Positionnement des enceintes de la série Resolv RXA L’écoute de proximité (près de l’auditeur) est privilégiée par de nombreux ingénieurs du son en raison du coût et des complexités liées à la fixation des enceintes de monitoring aux murs. Il est très impor- tant de placer correctement vos enceintes de monitoring de studio. Un placement correct non seule- ment crée une image stéréo pure mais permet également de minimiser l’incidence de l’acoustique de la pièce. Ceci revêt une importance toute particulière dans les studios professionnels d’aujourd’hui étant donné que le budget affecté à l’acoustique de la pièce est souvent proche de zéro. En consacrant un peu de temps et en vous servant de vos oreilles pour installer vos enceintes de monitoring, vous créerez un cadre optimal pour l’écoute. Le problème le plus important lors de l'évaluation de l'acoustique de la pièce tient à la présence de surfaces réfléchissantes autour de la zone d’écoute comme les tables, miroirs ou cadres, les murs de grandes dimensions et même la surface de la console de mixage. Les sons réfléchis atteignent l’auditeur d’une façon ou d’une autre, mais les retards produits par les réflexions génèrent des déphasages sonores, atténuations de certaines fréquences ou effets de filtres en peigne. Évitez autant que possible les surfaces réflé- chissantes. Vous pouvez aussi tendre un tissu acoustique sur les murs près des moniteurs. En mettant en place les enceintes de monitoring, il est important de créer un “triangle d’écoute” (voir ci-dessous). Dans cette configuration, l'espace entre l’auditeur et les enceintes de monitoring gauche et droite est égal à l'écart entre l'auditeur et chaque contrôle, formant un triangle équilatéral. A EQUIDISTANCE

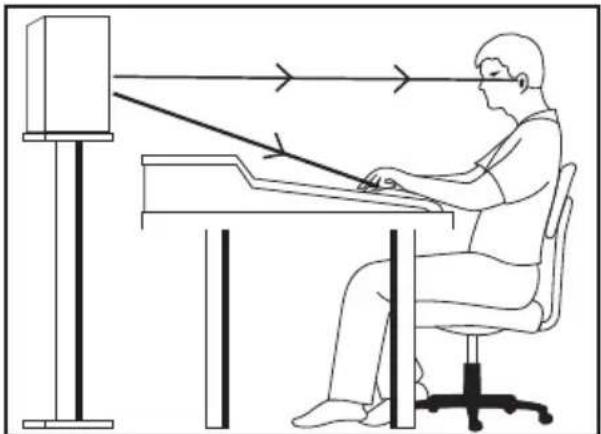

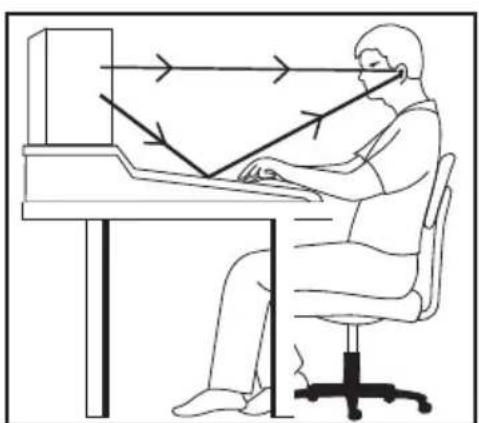

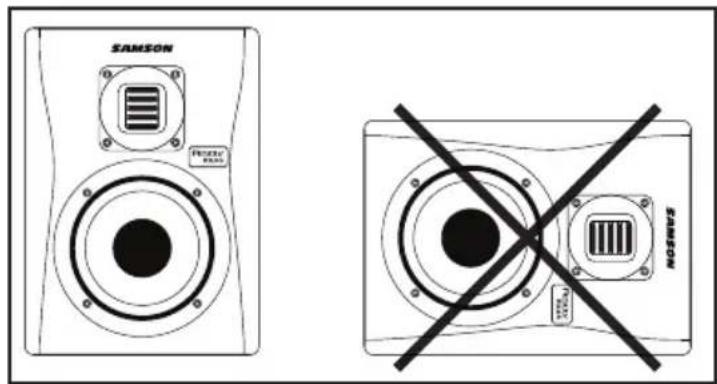

Enceintes de monitoring de studio Resolv RXAPour positionner vos enceintes de monitoring de studio Orientation des haut-parleurs L'objectif de l'installation des moniteurs de studio est d'obtenir la meilleure image stéréo pos- sible. Les enceintes de monitoring Resolv RXA sont conçues pour être utilisées à la verticale, le tweeter (haut-parleur d’aigus) et le woofer (haut-parleur de graves) étant alignés symétriquement. Le fait de disposer le haut-parleur sur le côté provoquera un décalage du son entre le haut-parleur de graves et le haut-parleur d’aigus, ce qui limite la possibilité pour vous de trouver une position d’écoute optimale. Un moment de réverbération Au moment de régler la hauteur de votre système d’enceintes de monitoring, veillez à éviter les réverbérations à la surface de la console de mixage. Ces réverbérations se produisent à une position d’écoute légèrement en décalage par rapport au son d’origine, ce qui aboutit à des annulations et à une réponse globale imprévisible (Figure1). Visualisez les lignes droites représentant les faisceaux de son émis par les enceintes de monitoring et choisissez une hauteur qui réduise la survenance de réverbérations terminant leur course au point d’écoute principal. Dans la plupart des cas, la position idéale se situe légèrement derrière et au-dessus de la rangée de VU-mètres de la console de mixage (Figure 2). Servez-vous toujours de vos oreilles pour trouver le meilleur positionnement correspondant à votre local. L’utilisation de supports d’enceintes facilitera le bon positionnement des haut-parleurs. Figure 1 Figure 2 20ENGLISH

FRANÇAISDEUTSCHEESPAÑOLITALIANO

Les enceintes de monitoring Resolv RXA sont conçues pour être des haut-parleurs à gamme étendue, mais il peut arriver que vous cherchiez à mieux entendre la partie extrême grave du son. Ajouter un caisson d’extrêmes-graves actif pour élargir la réponse en basses fréquences de votre jeu d’enceintes peut être bénéfique, par exemple, au moment de mixer votre musique. Normalement, il vaut mieux régler le caisson d’extrêmes-graves au même niveau que les haut-parleurs principaux des ResolvRXA. Etant donné que les fréquences extrêmes-graves sont non directionnelles, il sera difficile pour nos oreilles de localiser la source du son; aussi le positionnement pré- cis du caisson d’extrêmes-graves est-il moins essentiel que celui des haut-parleurs principaux. L’emplacement idéal se situe entre les deux haut-parleurs principaux. Si vous remarquez que certaines fréquences sonnent moins fort que d’autres, déplacez le caisson d’extrême-graves légèrement vers la gauche ou vers la droite. Si le caisson d’extrêmes-graves est muni d’un sélecteur de polarité, essayez de régler le sélec- teur sur la phase opposée pour voir si ce dernier engendre une réponse en basses fréquences améliorée. Pour intégrer un caisson d’extrêmes-graves à votre jeu d’enceintes de monitoring, raccordez les sorties Salle d’Ecoute Gauche et Droite de votre mélangeur aux entrées de ligne du caisson d’extrêmes-graves actif. Ensuite, raccordez les sorties de ligne du caisson d’extrêmes-graves aux haut-parleurs gauche et droit de la série ResolvRXA. Faites passer un signal audio (par exemple de la musique provenant d’un lecteur MP3) à travers votre mélangeur, puis montez le niveau jusqu’à atteindre un volume d’écoute confortable. Enfin, réglez la fréquence du répartiteur (le cas échéant) du subwoofer (caisson d’extrêmes-graves) à la fréquence désirée. Raccordement d’un subwoofer actif

Enceintes de monitoring de studio Resolv RXACaractéristiques techniques Modèle Resolv RXA5 Resolv RXA6 Woofer (Haut-parleur de graves) Woofer 5” (12,7 cm) en copolymère à entourage en butyle Woofer 6” (15,2 cm) en copolymère à entourage en butyle Tweeter (Haut-parleur d’aigus) Haut-parleur d'aigus RX de 34mm x 27mm Haut-parleur d'aigus RX de 34mm x 27mm Type de boîtier Système Bass Reflex à 2voies Système Bass Reflex à 2voies Boîtier Boîtier en carton-fibre de densité moyenne MDF de 0,6" (15mm) à enveloppe vinyle et baffle avant peinte Boîtier en carton-fibre de densité moyenne MDF de 0,6" (15mm) à enveloppe vinyle et baffle avant peinte Réponse en fréquence 50Hz - 27kHz 45Hz - 27kHz Fréquence du répartiteur Linkwitz-Riley à 3kHz 12 dB/oct Linkwitz-Riley à 3,5kHz 12 dB/oct Puissance de sortie Hautes Fréquences 20 Watts RMS < 1% 25 Watts RMS < 1% Basses Fréquences 50 Watts RMS < 1% 75 Watts RMS < 1% Connecteurs d'entrée Dissymétriques RCA RCA Symétriques XLR / ¼” TRS de téléphone XLR / ¼” TRS de téléphone Impédance d'entrée Dissymétriques 10 k-ohm Symétriques 10 k-ohm Réglages VOLUME, HF EQ, LF EQ VOLUME, HF EQ, LF EQ Puissance absorbée 82W 95,5W Fusible 100 - 120V T1,25AL 220V - 240V T630mAL

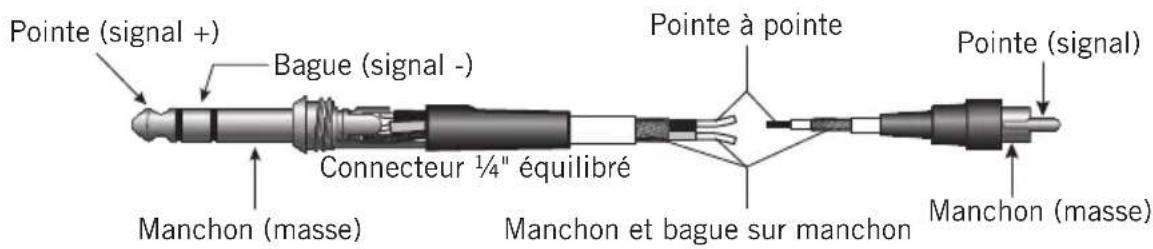

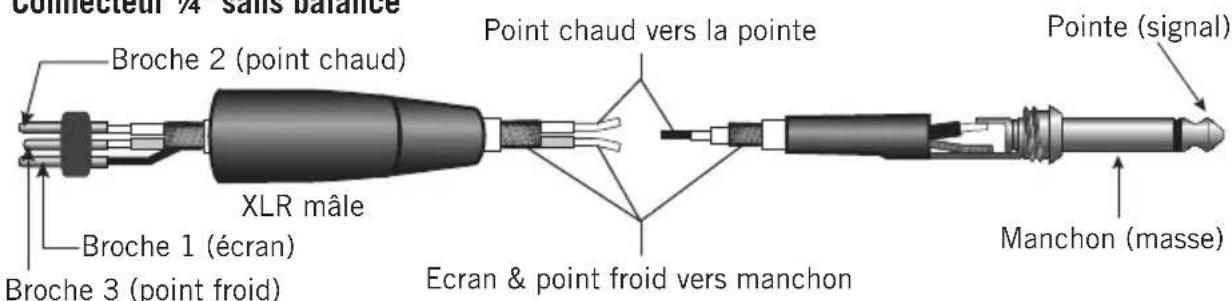

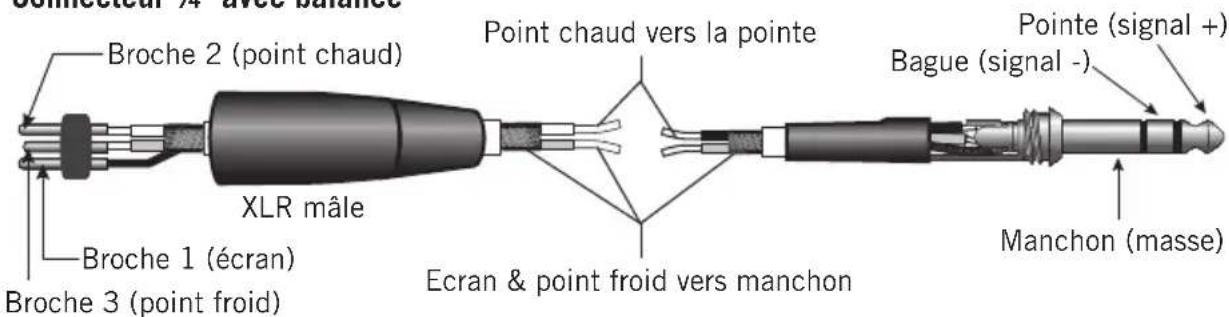

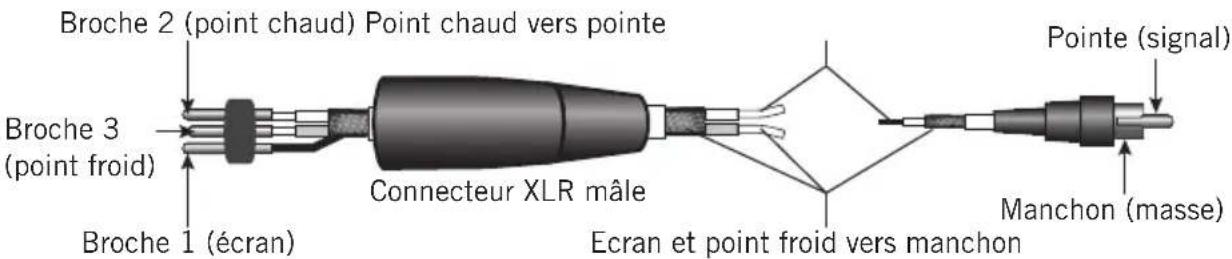

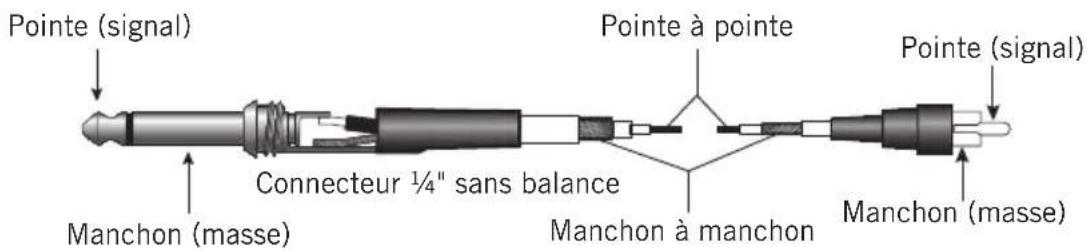

Notice de câblage des Resolv RXA Il y a plusieurs méthodes pour raccorder les enceintes Resolv RXA, en fonction de la configuration exacte de vos enceintes de monitoring. Suivez les schémas de câblage ci-dessous pour brancher votre jeu d’enceintes de monitoring. RCA Broche 1 (écran) Broche 3 (point froid) Manchon (masse) Ecran et point froid vers manchon Pointe (signal) Broche 2 (point chaud) Point chaud vers pointe Connecteur XLR mâle Pointe (signal) Manchon (masse) Pointe à pointe Manchon à manchon Manchon (masse) Pointe (signal) Connecteur ¼" sans balance Pointe (signal +) Bague (signal -) Manchon (masse) Pointe à pointe Manchon et bague sur manchon Manchon (masse) Pointe (signal) Connecteur ¼" équilibré Connecteur ¼" avec balance Broche 1 (écran) Broche 3 (point froid) Ecran & point froid vers manchon Broche 2 (point chaud) Point chaud vers la pointe XLR mâle Pointe (signal +) Bague (signal -) Manchon (masse) Connecteur ¼" sans balance Broche 3 (point froid) Ecran & point froid vers manchon Broche 2 (point chaud) Point chaud vers la pointe XLR mâle Pointe (signal) Manchon (masse) Broche 1 (écran)
