MODE D'EMPLOI MMX22UFX Monacor

B Nous vous souhaitons beaucoup de plaisir à utiliser cet appareil "img Stage Line". Lisez ce mode d'emploi entiè-

CH rement avant toute utilisation. Uniquement ainsi, vous pourrez apprendre l'ensemble des possibilités de fonctionnement de l'appareil, éviter toute manipulation erronée et vous protéger, ainsi que l'appareil, de dommages éventuels engendrés par une utilisation inadaptée. Conservez la notice pour pouvoir vous y reporter ultérieurement.

La version française se trouve page 10.

NL Voor u inschakelt ...

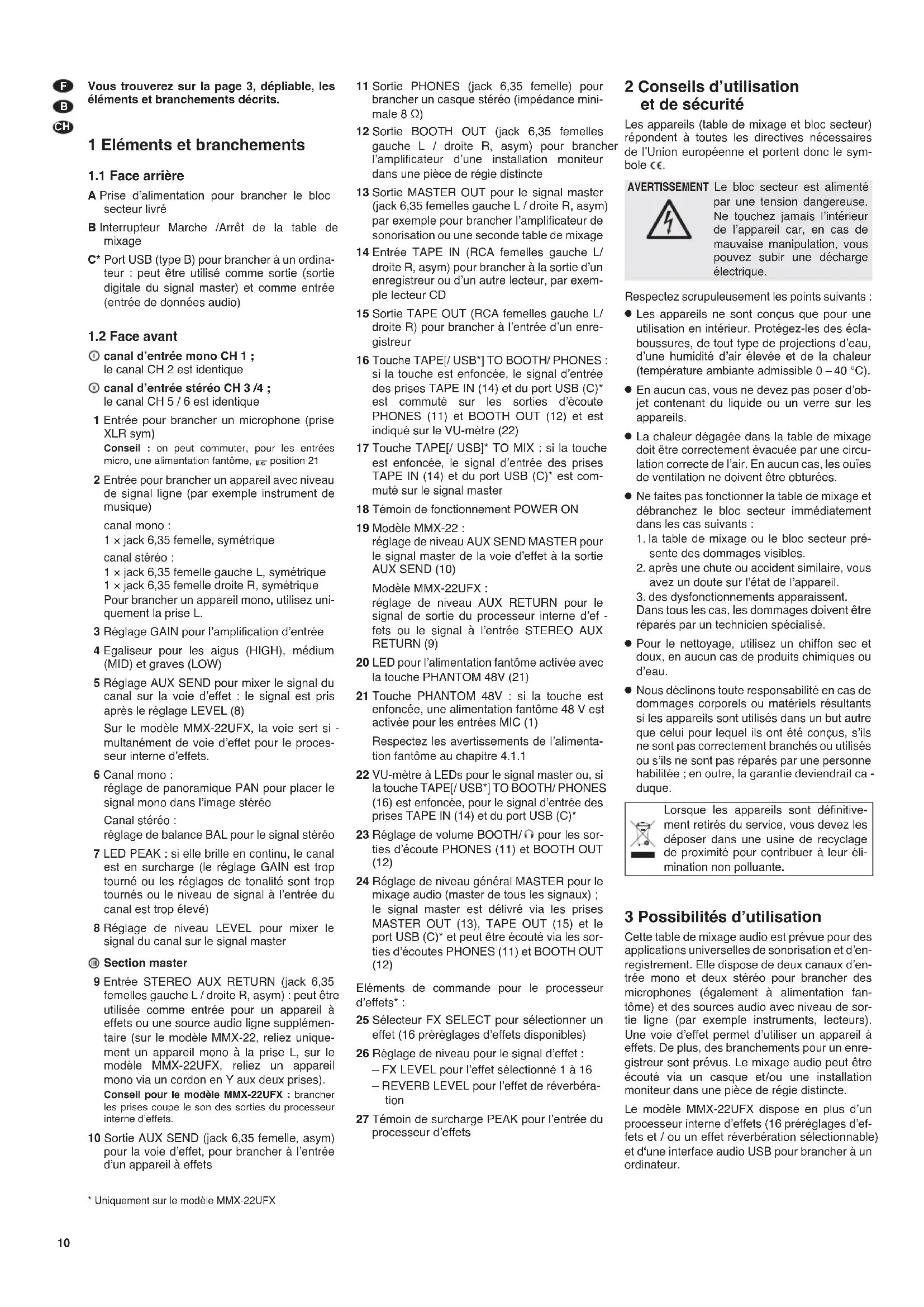

Vous trouverez sur la page 3, dépliable, les éléments et branchements décrits.

1 Eléments et branchements

1.1 Face arrière

A Prise d'alimentation pour brancher le bloc secteur livré
B Interrupteur Marche /Arrêt de la table de mixage
C* Port USB (type B) pour brancher à un ordinateur : peut être utilisé comme sortie (sortie digitale du signal master) et comme entrée (entrée de données audio)

1.2 Face avant

① canal d'entrée mono CH 1 ; le canal CH 2 est identique

⑧ canal d'entrée stéréo CH 3/4 ; le canal CH 5/6 est identique

1 Entrée pour brancher un microphone (prise XLR sym) Conseil : on peut commuter, pour les entrées micro, une alimentation fantôme, vTF position 21
2 Entrée pour brancher un appareil avec niveau de signal ligne (par exemple instrument de musique)
canal mono :
1 × jack 6,35 femelle, symétrique canal stéréo :
1 × jack 6,35 femelle gauche L, symétrique 1 × jack 6,35 femelle droite R, symétrique Pour brancher un appareil mono, utilisez uniquement la prise L.

3 Réglage GAIN pour l'amplification d'entrée

4 Egaliseur pour les aigus (HIGH), médium (MID) et graves (LOW)

5 Réglage AUX SEND pour mixer le signal du canal sur la voie d'effet : le signal est pris après le réglage LEVEL (8) Sur le modèle MMX-22UFX, la voie sert si - multanément de voie d'effet pour le processeur interne d'effets.

6 Canal mono : réglage de panoramique PAN pour placer le signal mono dans l'image stéréo Canal stéréo : réglage de balance BAL pour le signal stéréo

7 LED PEAK : si elle brille en continu, le canal est en surcharge (le réglage GAIN est trop tourné ou les réglages de tonalité sont trop tournés ou le niveau de signal à l'entrée du canal est trop élevé)

8 Réglage de niveau LEVEL pour mixer le signal du canal sur le signal master

Section master

9 Entrée STEREO AUX RETURN (jack 6,35 femelles gauche L / droite R, asym) : peut être utilisée comme entrée pour un appareil à effets ou une source audio ligne supplémentaire (sur le modèle MMX-22, reliez uniquement un appareil mono à la prise L, sur le modèle MMX-22UFX, reliez un appareil mono via un cordon en Y aux deux prises). Conseil pour le modèle MMX-22UFX : brancher les prises coupe le son des sorties du processeur interne d'effets.

10 Sortie AUX SEND (jack 6,35 femelle, asym) pour la voie d'effet, pour brancher à l'entrée d'un appareil à effets

11 Sortie PHONES (jack 6,35 femelle) pour brancher un casque stéréo (impédance minimale 8 Ω)
12 Sortie BOOTH OUT (jack 6,35 femelles gauche L / droite R, asym) pour brancher l'amplificateur d'une installation moniteur dans une pièce de régie distincte
13 Sortie MASTER OUT pour le signal master (jack 6,35 femelles gauche L / droite R, asym) par exemple pour brancher l'amplificateur de sonorisation ou une seconde table de mixage
14 Entrée TAPE IN (RCA femelles gauche L/ droite R, asym) pour brancher à la sortie d'un enregistreur ou d'un autre lecteur, par exemple lecteur CD
15 Sortie TAPE OUT (RCA femelles gauche L/ droite R) pour brancher à l'entrée d'un enregistreur
16 Touche TAPE[/ USB*] TO BOOTH/ PHONES : si la touche est enfoncée, le signal d'entrée des prises TAPE IN (14) et du port USB (C)* est commuté sur les sorties d'écoute PHONES (11) et BOOTH OUT (12) et est indiqué sur le VU-mètre (22)
17 Touche TAPE[/ USB]* TO MIX : si la touche est enfoncée, le signal d'entrée des prises TAPE IN (14) et du port USB (C)* est commuté sur le signal master
18 Témoin de fonctionnement POWER ON
19 Modèle MMX-22 : réglage de niveau AUX SEND MASTER pour le signal master de la voie d'effet à la sortie AUX SEND (10) Modèle MMX-22UFX : réglage de niveau AUX RETURN pour le signal de sortie du processeur interne d'ef fets ou le signal à l'entrée STEREO AUX RETURN (9)
20 LED pour l'alimentation fantôme activée avec la touche PHANTOM 48V (21)
21 Touche PHANTOM 48V : si la touche est enfoncée, une alimentation fantôme 48 V est activée pour les entrées MIC (1) Respectez les avertissements de l'alimentation fantôme au chapitre 4.1.1
22 VU-mètre à LEDs pour le signal master ou, si la touche TAPE[/USB*] TO BOOTH/PHONES (16) est enfoncée, pour le signal d'entrée des prises TAPE IN (14) et du port USB (C)*
23 Réglage de volume BOOTH/Ω pour les sorties d'écoute PHONES (11) et BOOTH OUT (12)
24 Réglage de niveau général MASTER pour le mixage audio (master de tous les signaux) ; le signal master est délivré via les prises MASTER OUT (13), TAPE OUT (15) et le port USB (C)* et peut être écouté via les sorties d'écoute PHONES (11) et BOOTH OUT (12)
Éléments de commande pour le processeur d'effets*:
25 Sélecteur FX SELECT pour sélectionner un effet (16 préréglages d'effets disponibles)
26 Réglage de niveau pour le signal d'effet : - FX LEVEL pour l'effet sélectionné 1 à 16 - REVERB LEVEL pour l'effet de réverbération
27 Témoin de surcharge PEAK pour l'entrée du processeur d'effets

2 Conseils d'utilisation et de sécurité

Les appareils (table de mixage et bloc secteur) répondent à toutes les directives nécessaires de l'Union européenne et portent donc le symbole €€.

AVERTISSEMENT

Le bloc secteur est alimenté par une tension dangereuse. Ne touchez jamais l'intérieur de l'appareil car, en cas de mauvaise manipulation, vous pouvez subir une décharge électrique.

Respectez scrupuleusement les points suivants :

- Les appareils ne sont conçus que pour une utilisation en intérieur. Protégez-les des éclaboussures, de tout type de projections d'eau, d'une humidité d'air élevée et de la chaleur (température ambiante admissible 0–40 °C).

- En aucun cas, vous ne devez pas poser d'objet contenant du liquide ou un verre sur les appareils.

- La chaleur dégagée dans la table de mixage doit être correctement évacuée par une circulation correcte de l'air. En aucun cas, les ouïes de ventilation ne doivent être obturées.

- Ne faites pas fonctionner la table de mixage et débranchez le bloc secteur immédiatement dans les cas suivants :

1. la table de mixage ou le bloc secteur présente des dommages visibles.

2. après une chute ou accident similaire, vous avez un doute sur l'état de l'appareil.

3. des dysfonctionnements apparaissent. Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.

- Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.

- Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si les appareils sont utilisés dans un but autre que celui pour lequel ils ont été conçus, s'ils ne sont pas correctement branchés ou utilisés ou s'ils ne sont pas réparés par une personne habilitée ; en outre, la garantie deviendrait ca duque.

Lorsque les appareils sont définitivement retirés du service, vous devez les déposer dans une usine de recyclage de proximité pour contribuer à leur élimination non polluante.

3 Possibilités d'utilisation

Cette table de mixage audio est prévue pour des applications universelles de sonorisation et d'enregistrement. Elle dispose de deux canaux d'entrée mono et deux stéréo pour brancher des microphones (également à alimentation fantôme) et des sources audio avec niveau de sortie ligne (par exemple instruments, lecteurs). Une voie d'effet permet d'utiliser un appareil à effets. De plus, des branchements pour un enregistreur sont prévus. Le mixage audio peut être écouté via un casque et/ou une installation moniteur dans une pièce de régie distincte.

Le modèle MMX-22UFX dispose en plus d'un processeur interne d'effets (16 préréglages d'effets et / ou un effet réverbération sélectionnable) et d'une interface audio USB pour brancher à un ordinateur.

4 Fonctionnement

Avant d'effectuer les branchements ou de les séparer, avant chaque mise en service, il faut tourner les réglages de sortie BOOTH/ (23) et MASTER (24) entièrement vers la gauche.

4.1 Branchement des sources audio

Etant donné que l'on ne peut pas commuter entre les entrées dans les canaux mono, utilisez soit l'entrée micro (1) soit l'entrée ligne (2), pas les deux en même temps.

4.1.1 Microphones

Reliez les microphones aux prises XLR branchées en symétrique MIC (1) des canaux CH 1 et CH 2. Pour des microphones à alimentation fantôme, on peut activer une alimentation fantôme 48 V pour les deux prises XLR en appuyant sur la touche PHANTOM 48 V (21). Lorsque l'alimentation fantôme est activée, le témoin (20) brille.

Attention : Lorsque l'alimentation fantôme est activée, il ne faut pas brancher de micro à sortie asymétrique, il pourrait être endommagé.

Pour éviter tout bruit fort de commutation dans les enceintes et le casque, allumez ou éteignez l'alimentation fantôme uniquement lorsque la table de mixage est éteinte ou si les réglages des sorties correspondants sont entièrement tournés vers la gauche.

4.1.2 Sources audio ligne

Reliez les sources audio avec niveau de signal ligne (par exemple récepteurs de systèmes de microphones sans fil, instruments, lecteurs) aux prises jack 6,35 (2) des canaux d'entrée. Les prises sont branchées en symétrique. On peut également brancher des appareils avec sortie asymétrique via des fiches jack mâles 2 pôles.

- reliez les appareils mono aux canaux CH 1 et CH2.

- reliez les appareils stéréo aux canaux CH 3/4 et CH 5/6. Si un appareil mono doit être relié à un canal stéréo, utilisez uniquement la prise L. Le signal mono est alors commuté en interne sur le canal gauche et le canal droit.

Si les canaux d'entrée ne suffisent pas, on peut utiliser les entrées stéréo suivantes pour brancher des sources ligne supplémentaires :

- prises jack 6,35 femelles asymétriques STE-REO AUX RETURN (9)

– prises RCA femelles TAPE IN (14)

Conseils à propos de l'entrée STEREO AUX RETURN

1. Pour brancher un appareil mono à l'entrée STEREO AUX RETURN sur le modèle MMX-22, utilisez uniquement la prise L. Le signal mono est commuté en interne sur le canal gauche et le canal droit. Sur le modèle MMX-22UFX en revanche, reliez un appareil mono via un cordon en Y aux deux prises.

2. Sur le modèle MMX-22UFX, la sortie gauche et la sortie droite du processeur interne d'effets sont respectivement coupées si on branche les deux prises STEREO AUX RETURN.

4.2 Branchement d'un appareil à effets

Via la voie d'effet, on peut découpler des parts de signal à partir des canaux d'entrée, les diriger via un appareil à effets et après leur traitement les appliquer sur le signal master. Le signal est pris après le réglage LEVEL (8) du canal d'entrée correspondant.

Reliez l'appareil à effets via les prises jack 6,35 femelles asymétriques AUX SEND (10) et AUX RETURN (9).

1) Reliez l'entrée de l'appareil à effets à la sortie mono AUX SEND.
2) Reliez la sortie de l'appareil à effets à l'entrée stéréo STEREO AUX RETURN. Respectez les conseils à l'entrée du chapitre 4.1.2.

4.3 Branchement d'un enregistreur

On peut relier un enregistreur stéréo par exemple magnétophone aux prises RCA TAPE IN (14) et TAPE OUT (15) :

1) Reliez la sortie lecture de l'enregistreur à l'entrée TAPE IN.
2) Reliez l'entrée enregistrement de l'enregistreur à la sortie TAPE OUT ; la sortie reçoit le signal master réglé avec le réglage MASTER (24).

Les prises RCA peuvent également être utilisées pour d'autres appareils avec niveau de signal ligne, par exemple on peut relier un lecteur tel que lecteur CD ou MP3 à TAPE IN ou un amplificateur supplémentaire à TAPE OUT.

4.4 Branchement d'une installation moniteur et casque

On peut écouter via un casque stéréo et / ou via une installation moniteur dans une pièce de régie distincte, soit le mixage du son soit le signal d'entrée des prisées TAPE IN (14) et du port USB (C)*. Reliez le casque (impédance minimale 8 Ω) à la prise jack 6,35 PHONES (11). Reliez l'amplificateur de l'installation moniteur à la sortie stéréo BOOTH OUT (12) ; les deux prises jack 6,35 de la sortie sont branchées en asymétrique.

4.5 Branchement d'un amplificateur

La sortie stéréo MASTER OUT (13) reçoit le signal master réglé avec le réglage MASTER (24). On peut relier ici l'amplificateur pour la sonorisation (ou un autre appareil avec entrée ligne, par exemple une seconde table de mixage). Les prises jack 6,35 sont asymétriques.

4.6 Alimentation Marche/Arrêt

Reliez le bloc secteur livré à la prise d'alimentation (A) sur la face arrière et à une prise secteur 230V\~/50Hz.

Pour allumer la table de mixage, mettez l'interrupteur POWER (B) sur ON, pour l'éteindre, sur OFF. Lorsque l'appareil est allumé, la LED (18) brille.

Conseil : si la table de mixage ne doit pas fonctionner pendant un certain temps, débranchez le bloc secteur car même si la table de mixage est éteinte, le bloc secteur a une faible consommation.

4.7 Fonctionnement avec un ordinateur\*

On peut transmettre via le port USB (C) des données audio, dans les deux sens, entre la table de mixage et l'ordinateur, même simultanément :

• utilisation comme entrée : on peut commuter sur le signal master les données venant via le port USB et les écouter via le casque / installation moniteur régie.
• utilisation comme sortie : le port USB met à disposition le signal master réglé avec le réglage MASTER (24).

Pour faire fonctionner la table de mixage avec un ordinateur, on peut utiliser le logiciel audio livré avec le système d'exploitation ou un logiciel audio installé en plus. Différents programmes audio pour l'enregistrement et la lecture sont dis- ponibles gratuitement sur Internet.

1) Démarrez l'ordinateur et reliez le port USB de la table de mixage à un port USB de l'ordinateur.

2) La table de mixage allumée est reconnue par l'ordinateur comme appareil audio USB pour l'entrée et la sortie audio. Les drivers nécessaires (driver standard du système d'exploitation) sont prévus sur l'ordinateur.

Conseil : Si tous les drivers nécessaires ne sont pas présents sur l'ordinateur, vous devez les installer, par exemple via le CD d'origine du système d'exploitation. Si besoin, redémarrez l'ordinateur après l'installation.

3) Appelez le programme audio utilisé et effectuez les réglages nécessaires pour la lecture audio via la table de mixage ou les enregistrements audio depuis la table de mixage (notice du programme). La table de mixage peut être utilisée selon le chapitre 5.

S'il n'y a pas d'enregistrement audio ou de lecture audio, vérifiez dans les réglages système de l'ordinateur si l'interface USB est sélectionnée pour l'entrée audio ou la sortie audio.

Remarque : si la table de mixage est reliée à un ordinateur et à des appareils mis à la terre (par exemple amplificateur) via leur cordon secteur, des ronflements causés par des bouclages de masse peuvent se produire. Pour les supprimer, on peut relier la table de mixage à l'appareil correspondant via un filtre séparateur galvanique (par exemple FGA-102 ou FGA-202 de "img Stage Line").

5 Utilisation

AVERTISSEMENT

Ne réglez pas le volume de l'installation audio et du casque trop fort. Un volume trop élevé peut, à long terme, générer des troubles de l'audition. L'oreille humaine s'habitue à des volumes élevés et ne les perçoit plus comme tels au bout d'un certain temps. Nous vous conseillons donc de régler le volume et de ne plus le modifier.

5.1 Réglage de base des canaux d'entrée CH 1 à CH 5/6

Les étapes ci-après pour l'adaptation de niveau et la correction de tonalité ne sont que des aides, il existe d'autres possibilités.

1) Dans les canaux d'entrée

- tournez tous les réglages LEVEL (8) et tous les réglages AUX SEND (5) entièrement vers la gauche

- tournez tous les réglages GAIN (3), tous les réglages de tonalité (4) et tous les réglages PAN et BAL (6) sur la position médiane.

2) Sur le modèle MMX-22UFX, tournez le ré-glage AUX RETURN (19) entièrement vers la gauche.

3) Désenclenchez les deux touches TAPE[/USB*] TO BOOTH/PHONES (16) et TAPE[/USB*] TO MIX (17) si elles étaient enfoncées.

4) Tournez le réglage master MASTER (24) sur la position médiane.

5) Appliquez un signal audio au canal d'entrée correspondant (par exemple parlez dans un micro, jouez d'un instrument).

6) Pour régler un canal mono

tournez le réglage LEVEL (8) sur la position médiane. Réglez le réglage GAIN (3) de telle sorte que le VU-mètre (22) brille pour 0 dB. Réglez la tonalité avec les trois réglages EQ (4). Ensuite, si besoin corrigez le réglage avec le réglage GAIN. La LED PEAK (7) ne devrait scintiller que brièvement pour des pointes de signal. Si elle brille en continu, tournez le réglage GAIN et / ou les réglages de tonalité en conséquence pour diminuer.

Pour régler un canal stéréo

tournez le réglage LEVEL (8) jusqu'à ce que le VU-mètre (22) brille pour 0 dB et réglez la tonalité de manière optimale avec les réglages EQ (4). Si la LED PEAK (7) brille en permanence, tournez les réglages de tonalité en conséquence pour diminuer ou diminuer le niveau de sortie de la source audio.

7) Une fois le canal réglé, tournez son réglage LEVEL entièrement vers la gauche et réglez le canal suivant.

5.2 Mixage des sources audio

1) Tournez le réglage MASTER (24) jusqu'à ce que le rapport de mixage des sources audio soit réglé de manière optimale.

2) Si tous les réglages de l'adaptation de niveau et de tonalité sont effectués (vê chapitre 5.1), mixez avec les réglages LEVEL (8) les si - gnaux des canaux d'entrée CH1 à CH 5 / 6 dans le rapport de volume souhaité. Tournez toujours les réglages LEVEL des canaux inutilisés entièrement vers la gauche.

3) Pour les canaux mono, placez avec les réglages de panoramique PAN (6) les signaux mono dans l'image sonore stéréo et pour les canaux stéréo réglez la balance des signaux stéréo avec les réglages BAL (6).

4) Pour mixer les effets, voir chapitre 5.3.

5) Si une source audio supplémentaire est reliée à l'entrée STEREO AUX RETURN (9), sur le modèle MMX-22UFX, mixez son signal avec le réglage AUX RETURN (19) sur le signal master. (Sur le modèle MMX-22, il n'y a pas de réglage de niveau pour l'entrée.)

6) Pour commuter le signal d'entrée des prises TAPE IN (14) et du port USB (C)* sur le signal master, appuyez sur la touche TAPE[/USB*] TO MIX (17).

Conseil : si pendant un enregistrement via les prises TAPE OUT ou le port USB*, le signal d'enregistrement est appliqué comme signal d'entrée aux prises TAPE IN ou au port USB*, la touche TAPE[/USB*] TO MIX ne doit pas être enfoncée sinon il y a des effets de larsen.

7) Avec le réglage MASTER (24), réglez le volume définitif du signal master en vous aidant du VU-mètre (22). Pour qu'il affiche le niveau du signal master, la touche TAPE[/USB*) TO BOOTH / PHONES (16) ne doit pas être enfoncée. En cas de surcharge, les LEDs rouges CLIP brillent.

5.3 Mixage d'effets

5.3.1 Utilisation d'un appareil à effets externe

1) Pour que les réglages d'effets suivants soient audibles, tournez tout d'abord le réglage AUX SEND MASTER (19) [MMX-22] ou AUX RETURN (19) [MMX-22UFX] sur la position médiane environ.

2) Avec les réglages AUX SEND (5), mixez les signaux des canaux CH 1 à CH 5/6 sur la voie d'effet. Le signal est pris après le réglage LEVEL (8) c'est-à-dire que la part d'effet d'un canal est toujours proportionnelle au niveau du canal réglé.

3) Modèle MMX-22 : Avec le réglage AUX SEND MASTER (19), réglez le niveau pour le master de tous les signaux mixés sur la voie d'effet. Le signal master de la voie d'effet est dirigé via la sortie AUX SEND (10) vers l'appareil à effets. Le signal venant de l'appareil à effets est appliqué via les prises STEREO AUX RETURN (9) sur le signal master.

Modèle MMX-22UFX

Le master de tous les signaux mixés sur la voie d'effet est dirigé via la sortie AUX SEND (10) vers l'appareil à effets. Mixez le signal venant de l'appareil à effets à l'entrée STEREO AUX RETURN (9) avec le réglage AUX RETURN (19) sur le signal master.

5.3.2 Utilisation du processeur interne d'effets\*

L'entrée STEREO AUX RETURN (9) doit être disponible (conseil 2, chapitre 4.1.2).

1) Pour que les réglages d'effet suivants soient audibles, tournez tout d'abord le réglage AUX RETURN (19) et le réglage d'effet correspondant (26) – FX LEVEL pour effet 1 à 16, REVERB LEVEL pour l'effet de réverbération, sur la position médiane environ.

2) Avec les réglages AUX SEND (5), mixez les signaux des canaux CH 1 à CH 5/6 sur la voie d'effet. Le signal est pris après le réglage LEVEL (8) c'est-à-dire que la part d'effet d'un canal est toujours proportionnelle au niveau de canal réglé.

3) Avec le sélecteur FX SELECT (25), sélectionnez l'effet voulu parmi les 16 effets pré-réglés. Avec les réglages FX LEVEL et REVERB LEVEL (26), réglez le niveau pour le signal d'effet correspondant comme souhaité :

- FX LEVEL pour l'effet 1 à 16

- REVERB LEVEL pour l'effet réverbération

4) Avec le réglage AUX RETURN (19), mixez le signal de sortie du processeur d'effets sur le signal master.

Si la LED PEAK (27) brille, l'entrée du processeur d'effet est en surcharge. Si les réglages AUX SEND (5) sont trop tournés, tournez-les vers la gauche et si besoin, compensez en tournant le réglage AUX RETURN (19).

5.4 Ecoute via un casque et installation moniteur

La touche TAPE[/ USB*] TO BOOTH / PHONES (16) détermine quel signal est écouté via les sorties PHONES (11) et BOOTH OUT (12) et indiqué par le VU-mètre (22) :

- si la touche n'est pas enfoncée, le signal master réglé avec MASTER (24) est écouté et affiché.

- si la touche est enfoncée, le signal d'entrée aux prises TAPE IN (14) et au port USB (C)* est écouté et affiché (par exemple pour contrôler un enregistrement).

Réglez le volume avec le réglage BOOTH/ (23).

6 Caractéristiques techniques

Sensibilité d'entrée

Mic : 0,5 mV

Line (CH 1, CH 2) : ... 1 mV

Line (CH 3/4, CH 5/6) : 10 mV

Stereo Aux Return : .. 100 mV

Tape In :....100 mV

Niveau de sortie

Master Out / Tape Out : 650 mV

(pour affichage 0 dB)

Booth Out : 2 V

(pour affichage 0 dB)

Aux Send : ..... 9,5 V max.

Impédance casque : ... ≥ 8 Ω

Rapport signal / bruit : . . . > 74 dB (A pondéré)

Atténuation : ..... -63 dB

Egaliseur

Graves : ....±15 dB / 80 Hz

Médiums : ....±15 dB / 2,5 kHz

Aigus : ....±15 dB /12 kHz

Alimentation fantôme : . +48 V

Alimentation : ..... 18 V\~ par bloc sec-

teur livré relié à

230 V\~/50 Hz

Température fonc. : ... 0 - 40 °C

Systèmes d'exploitation adaptés pour le transfert de données via l'interface USB*:

Windows 2000, Windows XP ou versions

Windows ultérieures

Mac OS 9.0.4 ou supérieur, Mac OS X

Windows est une marque déposée de Microsoft Corporation aux Etats-Unis et dans les autres pays.

Mac OS est une marque déposée de Apple Computer, Inc. aux États-Unis et dans les autres pays.

Tout droit de modification réservé.
