INSTRUKCJA OBSŁUGI MMX22UFX Monacor

PL Przed uruchomieniem ...

Życzymy zadowolenia z nowego produktu "img Stage Line". Dzięki tej instrukcji obsługi będą państwo w stanie poznać wszystkie funkcje tego urządzenia. Stosując się do instrukcji unikną państwo błędów i ewentualnego uszkodzenia urządzenia na skutek nieprawidłowego użytkowania. Prosimy zachować instrukcję.

Tekst polski zaczyna się na stronie 22.

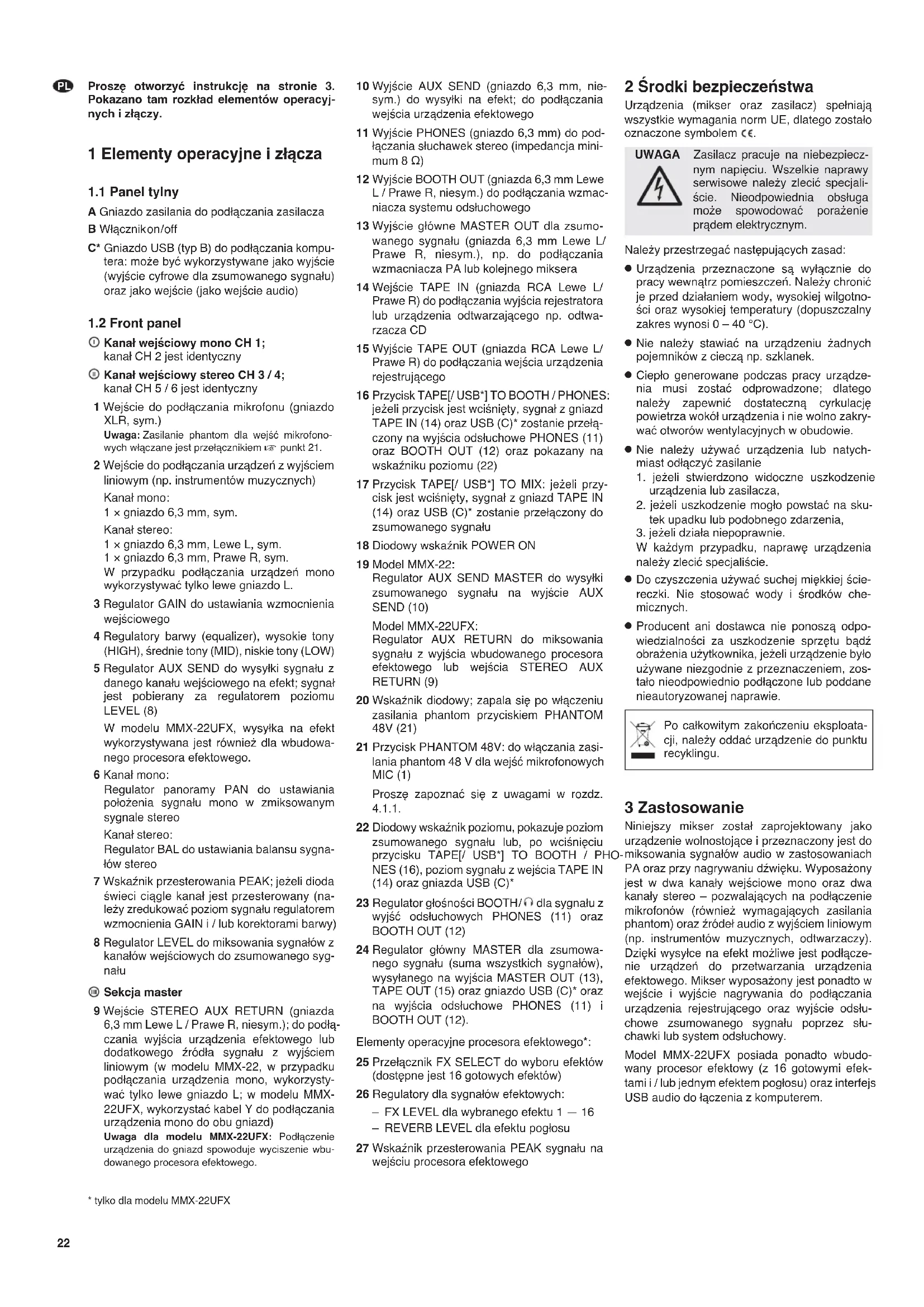

Proszę otworzyć instrukcję na stronie 3. Pokazano tam rozkład elementów operacyjnych i złączy.

1 Elementy operacyjne i złącza

1.1 Panel tylny

A Gniazdo zasilania do podłączania zasilacza

B Włącznikon/off

C* Gniazdo USB (typ B) do podłączania komputera: może być wykorzystywane jako wyjście (wyjście cyfrowe dla zsumowanego sygnału) oraz jako wejście (jako wejście audio)

1.2 Front panel

① Kanał wejściowy mono CH 1; kanał CH 2 jest identyczny
⑪ Kanał wejściowy stereo CH 3 / 4; kanał CH 5 / 6 jest identyczny

1 Wejście do podłączania mikrofonu (gniazdo XLR, sym.)

Uwaga: Zasilanie phantom dla wejść mikrofono- wych włączane jest przełącznikiem punkt 21.

2 Wejście do podłączania urządzeń z wyjściem liniowym (np. instrumentów muzycznych) Kanał mono:

1 × gniazdo 6,3 mm, sym.

Kanal stereo:

1 × gniazdo 6,3 mm, Lewe L, sym.

1 × gniazdo 6,3 mm, Prawe R, sym.

W przypadku podłączania urządzeń mono wykorzystywać tylko lewe gniazdo L.

3 Regulator GAIN do ustawiania wzmocnienia wejściowego
4 Regulatory barwy (equalizer), wysokie tony (HIGH), średnie tony (MID), niskie tony (LOW)
5 Regulator AUX SEND do wysyłki sygnału z danego kanału wejściowego na efekt; sygnał jest pobierany za regulatorem poziomu LEVEL (8)

W modelu MMX-22UFX, wysyłka na efekt wykorzystywana jest również dla wbudowanego procesora efektowego.

6 Kanal mono:

Regulator panoramy PAN do ustawiania położenia sygnału mono w zmiksowanym sygnale stereo

Kanal stereo:

Regulator BAL do ustawiania balansu sygnałów stereo

7 Wskaźnik przesterowania PEAK; jeżeli dioda świeci ciągle kanał jest przesterowany (należy zredukować poziom sygnału regulatorem wzmocnienia GAIN i / lub korektorami barwy)

8 Regulator LEVEL do miksowania sygnałów z kanałów wejściowych do zsumowanego sygnału

③ Sekcja master

9 Wejście STEREO AUX RETURN (gniazda 6,3 mm Lewe L / Prawe R, niesym.); do podłączania wyjścia urządzenia efektowego lub dodatkowego źródła sygnału z wyjściem liniowym (w modelu MMX-22, w przypadku podłączania urządzenia mono, wykorzystywać tylko lewe gniazdo L; w modelu MMX-22UFX, wykorzystać kabel Y do podłączania urządzenia mono do obu gniazd)

Uwaga dla modelu MMX-22UFX: Podłączenie urządzenia do gniazd spowoduje wyciszenie wbudowanego procesora efektowego.

10 Wyjście AUX SEND (gniazdo 6,3 mm, nie-sym.) do wysyłki na efekt; do podłączania wejścia urządzenia efektowego
11 Wyjście PHONES (gniazdo 6,3 mm) do podłączania słuchawek stereo (impedancja minimum 8 Ω)
12 Wyjście BOOTH OUT (gniazda 6,3 mm Lewe L / Prawe R, niesym.) do podłączania wzmacniacza systemu odsłuchowego
13 Wyjście główne MASTER OUT dla zsumowanego sygnału (gniazda 6,3 mm Lewe L/Prawe R, niesym.), np. do podłączania wzmacniacza PA lub kolejnego miksera
14 Wejście TAPE IN (gniazda RCA Lewe L/Prawe R) do podłączania wyjścia rejestratora lub urządzenia odtwarzającego np. odtwarzacza CD
15 Wyjście TAPE OUT (gniazda RCA Lewe L/Prawe R) do podłączania wejścia urządzenia rejestrującego
16 Przycisk TAPE[/USB*] TO BOOTH / PHONES: jeżeli przycisk jest wciśnięty, sygnał z gniazd TAPE IN (14) oraz USB (C)* zostanie przełączony na wyjścia odsłuchowe PHONES (11) oraz BOOTH OUT (12) oraz pokazany na wskaźniku poziomu (22)
17 Przycisk TAPE[/ USB*] TO MIX: jeżeli przycisk jest wciśnięty, sygnał z gniazd TAPE IN (14) oraz USB (C)* zostanie przełączony do zsumowanego sygnału
18 Diodowy wskaźnik POWER ON
19 Model MMX-22:

Regulator AUX SEND MASTER do wysyłki zsumowanego sygnału na wyjście AUX SEND (10)

Model MMX-22UFX:

Regulator AUX RETURN do miksowania sygnału z wyjścia wbudowanego procesora efektowego lub wejścia STEREO AUX RETURN (9)

20 Wskaźnik diodowy; zapala się po włączeniu zasilania phantom przyciskiem PHANTOM 48V (21)
21 Przycisk PHANTOM 48V: do włączania zasi- lania phantom 48 V dla wejść mikrofonowych MIC (1)

Proszę zapoznać się z uwagami w rozdz. 4.1.1.

22 Diodowy wskaźnik poziomu, pokazuje poziom zsumowanego sygnału lub, po wciśnięciu przycisku TAPE[/ USB*] TO BOOTH / PH NES (16), poziom sygnału z wejścia TAPE IN (14) oraz gniazda USB (C)*
23 Regulator głośności BOOTH/Ω dla sygnału z wyjść odsłuchowych PHONES (11) oraz BOOTH OUT (12)
24 Regulator główny MASTER dla zsumowanego sygnału (suma wszystkich sygnałów), wysyłanego na wyjścia MASTER OUT (13), TAPE OUT (15) oraz gniazdo USB (C)* oraz na wyjścia odsłuchowe PHONES (11) i BOOTH OUT (12).

Elementy operacyjne procesora efektowego*:

25 Przełącznik FX SELECT do wyboru efektów (dostępne jest 16 gotowych efektów)
26 Regulatory dla sygnałów efektowych:

- FX LEVEL dla wybranego efektu 1 — 16

- REVERB LEVEL dla efektu pogłosu

27 Wskaźnik przesterowania PEAK sygnału na wejściu procesora efektowego

2 Środki bezpieczeństwa

Urządzenia (mikser oraz zasilacz) spełniają wszystkie wymagania norm UE, dlatego zostało oznaczone symbolem c€.

UWAGA

Zasilacz pracuje na niebezpiecznym napięciu. Wszelkie naprawy serwisowe należy zlecić specjaliście. Nieodpowiednia obsługa może spowodować porażenie prądem elektrycznym.

Należy przestrzegać następujących zasad:

• Urządzenia przeznaczone są wyłącznie do pracy wewnątrz pomieszczeń. Należy chronić je przed działaniem wody, wysokiej wilgotności oraz wysokiej temperatury (dopuszczalny zakres wynosi 0 – 40 °C).
• Nie należy stawiać na urządzeniu żadnych pojemników z cieczą np. szklanek.
• Ciepło generowane podczas pracy urządzenia musi zostać odprowadzone; dlatego należy zapewnić dostateczną cyrkulację powietrza wokół urządzenia i nie wolno zakrywać otworów wentylacyjnych w obudowie.

• Nie należy używać urządzenia lub natychmiast odłączyć zasilanie

• jeżeli stwierdzono widoczne uszkodzenie urządzenia lub zasilacza,

• jeżeli uszkodzenie mogło powstać na sku- tek upadku lub podobnego zdarzenia,

• jeżeli działa niepoprawnie.
  W każdym przypadku, naprawę urządzenia należy zlecić specjaliście.

• Do czyszczenia używać suchej miękkiej ściereczki. Nie stosować wody i środków chemicznych.

• Producent ani dostawca nie ponoszą odpowiedzialności za uszkodzenie sprzętu bądź obrażenia użytkownika, jeżeli urządzenie było używane niezgodnie z przeznaczeniem, zostało nieodpowiednio podłączone lub poddane nieautoryzowanej naprawie.

Po całkowitym zakończeniu eksploata- cji, należy oddać urządzenie do punktu recyklingu.

3 Zastosowanie

Niniejszy mikser został zaprojektowany jako urządzenie wolnostojące i przeznaczony jest do -miksowania sygnałów audio w załosowaniach PA oraz przy nagrywaniu dźwięku. Wyposażony jest w dwa kanały wejściowe mono oraz dwa kanały stereo – pozwalających na podłączenie mikrofonów (również wymagających zasilania phantom) oraz źródeł audio z wyjściem liniowym (np. instrumentów muzycznych, odtwarzaczy). Dzięki wysyłce na efekt możliwe jest podłączenie urządzeń do przetwarzania urządzenia efektowego. Mikser wyposażony jest ponadło w wejście i wyjście nagrywania do podłączania urządzenia rejestrującego oraz wyjście odsłuchowe zsumowanego sygnału poprzez słuchawki lub system odsłuchowy.

Model MMX-22UFX posiada ponadto wbudowany procesor efektowy (z 16 gotowymi efektami i / lub jednym efektem pogłosu) oraz interfejs USB audio do łączenia z komputerem.

4 Przygotowanie miksera do pracy

Przed przystąpieniem do podłączania / zmiany połączeń oraz przed pierwszym uruchomieniem, należy skręcić regulatory BOOTH/ (23) oraz MASTER (24) maksymalnie w lewo na minimum.

4.1 Podłączanie źródeł audio

Ze względu na brak możliwości przełączania między wejściami na kanałach mono, jednocześnie można wykorzystywać tylko wejście mikrofonowe (1) lub wejście liniowe (2); nie można wykorzystywać obu wejść jednocześnie.

4.1.1 Mikrofony

Mikrofony ze złączem XLR należy podłączać do symetrycznych gniazd XLR MIC (1) na kanałach mono CH 1 do CH 2. Dla obu wejść mikrofonowych możliwe jest włączenie zasilania phantom 48 V, wymaganego w przypadku mikrofonów pojemnościowych: Aby włączyć zasilanie phantom, należy wcisnąć przycisk PHANTOM 48V (21). Włączenie zasilania phantom sygnalizowane jest zapaleniem się diody (20).

Uwaga: Przy włączonym zasilaniu phantom, nie wolno podłączać mikrofonów z niesymetrycznym wyjściem; mogą one ulec uszkodzeniu.

Aby zapobiec trzaskowi podczas włączania, należy włączać i wyłączać zasilanie phantom tylko przy wyłączonym mikserze lub przy skręconych na minimum regulatorach wyjściowych.

4.1.2 Urządzenia audio z wyjściem liniowym

Urządzenia audio z wyjściem liniowym (np. odbiorniki mikrofonów bezprzewodowych, instrumenty muzyczne, odtwarzacze) należy podłączać do gniazd 6,3 mm (2) na kanałach wejściowych. Gniazda przystosowane są do sygnałów symetrycznych. Możliwe jest także podłączanie urządzeń z wyjściem niesymetrycznym, za pomocą 2-polowego wtyku 6,3 mm.

– Urządzenia mono podłączać do kanałów CH 1 oraz CH 2.
- Urządzenia stereo podłączać do kanałów CH 3/4 oraz CH 5 / 6. W przypadku podłączania urządzeń mono na kanał stereo, wykorzystywać tylko lewe gniazdo L. Sygnał wejściowy zostanie wówczas wewnętrznie przełączony na lewy i prawy kanał.

Jeżeli potrzebna jest większa liczba wejść, do podłączania źródeł liniowych można również wykorzystać wejścia:

• niesymetryczne gniazda 6,3 mm STEREO AUX RETURN (9)
• gniazda RCA TAPE IN (14)

Uwagi dotyczące wykorzystywania wejścia STEREO AUX RETURN

1. W celu podłączenia urządzenia mono do wejścia STEREO AUX RETURN w modelu MMX-22, wykorzystywać tylko lewe gniazdo L. Sygnał wejściowy zostanie wówczas wewnętrznie przełączony na lewy i prawy kanał. W przypadku modelu MMX-22UFX, wykorzystać kabel Y do podłączania urządzenia mono do obu gniazd.
2. W przypadku modelu MMX22-UXF: podłączenie urządzenia do obu gniazd STEREO AUX RETURN spowoduje wyciszenie wbudowanego procesora efektowego.

4.2 Urządzenie efektowe

Dzięki wyposażeniu miksera w wysyłkę na efekt, część sygnału z kanałów wejściowych, pobierana za regulatorami wzmocnienia LEVEL (8),

może być przepuszczana przez urządzenie efektowe, a następnie dodawana do zsumowanego sygnału.
Urządzenie efektowe należy podłączać do nie-symetrycznych gniazd 6,3 mm AUX SEND (10) oraz STEREO AUX RETURN (9):

1) Połączyć wejście urządzenia efektowego do wyjścia mono AUX SEND.
2) Połączyć wyjście urządzenia efektowego do wejścia stereo STEREO AUX RETURN. Proszę zapoznać się także z uwagami dotyczącymi wejścia, w rozdz. 4.1.2.

4.3 Rejestrator

Urządzenie rejestrujące stereo należy podłączać do gniazd RCA TAPE IN (14) oraz TAPE OUT (15):

1) Połączyć wyjście urządzenia rejestrującego do wejścia TAPE IN.
2) Połączyć wejście urządzenia rejestrującego do wyjścia TAPE OUT; na wyjściu tym dostępny jest zsumowany sygnał, regulowany za pomocą regulatora MASTER (24).

Gniazda RCA mogą być również wykorzystywane do podłączania innych urządzeń z wyjściem liniowym; pozwala to np. na podłączenie dodatkowych odtwarzaczy do wejścia TAPE IN lub podłączenie dodatkowego wzmacniacza do wyjścia TAPE OUT.

4.4 System odsłuchowy i słuchawki

Za pomocą systemu odsłuchowego i / lub słuchawek stereo, można monitorować zmiksowany sygnał, sygnał z wejść TAPE IN (14) oraz sygnał wejściowy z gniazda USB (C)*. Słuchawki (minimalna impedancja 8 Ω) należy podłączać do gniazda 6,3 mm PHONES (11). Wzmacniacz systemu odsłuchowego można podłączać do wyjścia stereo BOOTH OUT (12); oba gniazda 6,3 mm dla tego wyjścia są niesymetryczne.

4.5 Wzmacniacz

Na wyjściu stereo MASTER OUT (13) dostępny jest zmiksowany sygnał, regulowany za pomocą regulatora MASTER (24). Do tego wyjścia można podłączać wzmacniacz główny systemu PA (lub inne urządzenie z wejściem liniowym np. kolejny mikser). Oba gniazda 6,3 mm dla tego wyjścia są niesymetryczne

4.6 Zasilanie

Włączanie i wyłączanie

Podłączyć dostarczony z mikserem zasilacz do gniazda (A) na tylnym panelu, a następnie do gniazdka sieciowego (230 V\~ / 50 Hz).

Aby włączyć mikser, ustawić przełącznik POWER (B) na ON; aby wyłączyć mikser, ustawić przełącznik na OFF. Włączenie miksera sygnalizowane jest zapaleniem się diody POWER ON (18).

Uwaga: Jeżeli mikser nie będzie przez dłuższy czas wykorzystywany, należy odłączyć zasilacz od gniazdka sieciowego, gdyż nawet przy wyłączonym mikserze zasilacz pobiera niewielką ilość prądu.

4.7 Współpraca z komputerem\*

Poprzez gniazdo USB (C), możliwe jest transferowanie plików audio w obu kierunkach pomiędzy mikserem a komputerem, także równocześnie:

– Wykorzystywanie gniazda USB jako wejście: sygnał przesyłany do gniazda USB może być dodawany do zsumowanego sygnału i odsłu-

chiwany poprzez słuchawki/system odsłu- chowy.

– Wykorzystywanie gniazda USB jako wyjście: do gniazda USB przesyłany jest zsumowany sygnał, regulowany pokrętłem MASTER (24).

Do współpracy z mikserem można wykorzystać oprogramowanie systemowe komputera lub dodatkowo zainstalowany program audio. Wiele takich darmowych programów jest dostępnych w Internecie.

1) Włączyć komputer. Połączyć port USB komputera z gniazdem USB miksera.
2) Mikser zostanie automatycznie rozpoznany jako zewnętrzne urządzenie wejściowe i wyjściowe USB. Wymagane sterowniki (standardowe dla systemu operacyjnego) zostaną automatycznie zainstalowane.

Uwaga: Jeżeli na komputerze nie ma wszystkich niezbędnych sterowników, może wystąpić konieczność wyszukania ich w Internecie lub włożenia płyty instalacyjnej systemu. Jeżeli trzeba, zrestartować komputer po zainstalowaniu sterowników.

3) Uruchomić program do odtwarzania / rejestracji dźwięku na komputerze i dokonać niezbędnych ustawień (instrukcja programu). Mikser można już obsługiwać zgodnie z opisem w rozdz. 5.

Jeżeli nie następuje nagrywanie lub odtwarzanie dźwięku, upewnić się że aktywowany został interfejs USB dla wejścia lub wyjścia audio w ustawieniach systemowych komputera.

Wskazówka: W przypadku gdy mikser jest podłączony zarówno do komputera jak i innych urządzeń z uziemionym kablem zasilającym (np. wzmacniacza), istnieje ryzyko wystąpienia pętli masy i związanego z nią przydźwięku. Aby wyeliminować to zakłócenie, między mikser a kolejne urządzenie należy włączyć separator masy (np. FGA-102 lub FGA-202 marki "img Stage Line").

5 Obsługa

UWAGA

Nie należy ustawiać zbyt wysokiej głośności systemu audio ani na słuchawkach. Długotrwałe działanie dużej głośności może uszkodzić słuch! Ucho ludzkie przyzwyczaja się do poziomu dźwięku i po pewnym czasie nie odbiera go jako wysokiego. Dlatego nie należy zwiększać ustawionego wcześniej poziomu dźwięku.

5.1 Podstawowe ustawienia dla kanałów CH 1 do CH 5/6

Poniższa kolejność działań jest tylko propozycją; inna kolejność jest również możliwa.

1) Na kanałach wejściowych:

• skręcić wszystkie regulatory LEVEL (8) oraz regulatory AUX SEND (5) maksymalnie w lewo
• ustawić regulatory GAIN (3), barwy (4) oraz PAN lub BAL (6) na pozycję środkową

2) Model MMX-22UFX: skręcić regulator AUX RETURN (19) maksymalnie w lewo.
3) Zwolnić przyciski TAPE[/ USB*] TO BOOTH / PHONES (16) oraz TAPE[/USB*] TO MIX (17).
4) Ustawić regulator MASTER (24) na pozycję środkową
5) Podać sygnał audio na dany kanał (np. głos lub dźwięk z instrumentu).

PL

6) Aby ustawić kanał mono

ustawić regulator LEVEL (8) na środkową pozycję. Następnie, ustawić wzmocnienie wejściowe regulatorem GAIN (3) tak, aby wskaźnik poziomu (22) pokazywał 0 dB. Następnie ustawić barwę dźwięku regulatorami EQ (4). Jeśli trzeba, ponownie ustawić wzmocnienie regulatorem GAIN. Wskaźnik przesterowania PEAK (7) powinien zapalać się na krótko tylko przy osiąganiu maksymalnych wartości sygnału. Jeżeli świeci się ciągle, skręcić regulator wzmocnienia GAIN i/lub regulatory barwy.

Aby ustawić kanał stereo

ustawić regulator LEVEL (8) tak, aby wskaźnik poziomu (22) pokazywał 0 dB, następnie ustawić barwę dźwięku regulatorami EQ (4). Jeżeli wskaźnik PEAK (7) świeci się ciągle, skręcić regulatory barwy lub zmniejszyć poziom sygnału na wyjściu źródła audio.

7) Po dokonaniu ustawień na danym kanale, skręcić regulator LEVEL dla tego kanału maksymalnie w lewo i powtórzyć ustawienia dla kolejnego kanału.

5.2 Miksowanie sygnałów ze źródeł audio

1) Ustawić regulator MASTER (24) na taką wartość, aby poziom zmiksowanego sygnału pozwalał na optymalne dokonanie ustawień.
2) Po ustawieniu optymalnego poziomu oraz barwy na kanałach wejściowych (rozdz. 5.1), zmiksować wszystkie sygnały z kanałów wejściowych CH 1 do CH 5 / 6 za pomocą ich regulatorów głośności LEVEL (8). Regulatory głośności LEVEL nieużywanych kanałów skręcić maksymalnie w lewo.
3) Dla kanałów mono, za pomocą regulatorów panoramy PAN (6) ustawić położenie sygnałów w zmiksowanym sygnale stereo. Dla kanałów stereo ustawić balans sygnałów stereo, za pomocą regulatorów BAL (6).
4) Jeżeli do miksera podłączono urządzenie efektowe, patrz rozdz. 5.3.
5) Jeżeli do wejścia STEREO AUX RETURN (9) podłączono dodatkowe źródło audio: w modelu MMX-22UFX, do miksowania jego sygnału służy regulator AUX RETURN (19). (W modelu MMX-22 nie ma możliwości regulacji poziomu dla tego wejścia.)
6) Aby dodać sygnał wejściowy z gniazd TAPE IN (14) oraz gniazda USB (C)* do zsumowanego sygnału, wcisnąć przycisk TAPE[/USB*] TO MIX (17).

Uwaga: Jeżeli wyjście TAPE OUT lub gniazdo USB* wykorzystywane jest do nagrywania, aby móc równocześnie odtwarzać sygnał przez wejście TAPE IN lub gniazdo USB*, przycisk TAPE[/ USB*] TO MIX nie może być wciśnięty, w przeciwnym razie nastąpi sprzęenie.

7) W oparciu o wskaźnik poziomu (22), ustawić poziom głośności zmiksowanego sygnału za pomocą regulatora MASTER (24). Upewnić się, że przycisk TAPE[/ USB*] TO PHONES (16) nie jest wciśnięty; w przeciwnym wypadku, wskaźnik diodowy nie będzie pokazywał poziomu zsumowanego sygnału. Czerwone diody CLIP zapalają się gdy w przypadku przesterowania.

5.3 Dodawanie efektów

5.3.1 Zewnętrzne urządzenia efektowe

1) W pierwszej kolejności ustawić regulator AUX SEND MASTER (19) [w modelu MMX-22] lub AUX RETURN (19) [w modelu MMX-22UFX] na pozycję środkową, aby efekt był słyszalny.

2) Za pomocą regulatorów AUX SEND (5) zmiksować sygnały z kanałów wejściowych CH 1 do CH 5 / 6 do wysyłki na efekt. Sygnał pobierany jest za regulatorami LEVEL (8). Regulatory te pozwalają na ustawienie żądanej siły efektu niezależnie dla każdego kanału.

3) Model MMX-22:

Za pomocą regulatora AUX SEND MASTER (19) ustawić ilość zmiksowanego sygnału wysłanego na efekt. Zsumowany sygnał wysyłany jest do urządzenia efektowego poprzez wyjście AUX SEND (10). Po przetworzeniu w urządzeniu efektowym, sygnał dodawany jest ponownie do zmiksowanego sygnału poprzez gniazda STEREO AUX RETURN (9).

Model MMX-22UFX:

Zsumowany sygnał wysyłany jest do urządzenia efektowego poprzez wyjście AUX SEND (10). Za pomocą regulatora AUX RETURN (19) można dodać sygnał przetworzony w urządzeniu efektowym do zsumowanego sygnału, poprzez wejście STEREO AUX RETURN (9).

5.3.2 Wykorzystywanie wbudowanego procesora efektowego\*

Wejście STEREO AUX RETURN (9) musi być dostępne (uwaga 2 w rozdz. 4.1.2).

1) Ustawić regulator AUX RETURN (19) oraz odpowiedni regulator efektu (26) – FX LEVEL dla efektów 1 do 16 i REVERB dla efektu pogłosu – na pozycję środkową, aby efekt był słyszalny.
2) Za pomocą regulatorów AUX SEND (5) zmiksować sygnały z kanałów wejściowych CH 1 do CH 5 / 6 do wysyłki na efekt. Sygnał pobierany jest za regulatorami LEVEL (8). Regulatory te pozwalają na ustawienie żądanej siły efektu niezależnie dla każdego kanału.
3) Za pomocą przełącznika FX SELECT (25) wybrać jeden z 16 gotowych efektów. Za pomocą regulatorów FX LEVEL oraz REVERB LEVEL (26) ustawić poziom wybranego efektu:

- FX LEVEL dla efektów 1 - 16

– REVERB LEVEL dla efektu pogłosu

4) Za pomocą regulatora AUX RETURN (19) dodać sygnał przetworzony we wbudowanym procesorze efektowym do zsumowanego sygnału.

Jeżeli dioda PEAK (27) zapala się, wejście procesora efektowego jest przesterowane. Skręcić odpowiednie regulatory AUX SEND (5) oraz, jeżeli trzeba, zwiększyć ustawienie regulatora AUX RETURN (19).

5.4 Monitorowanie sygnału za pomocą systemu odsłuchowego i słuchawek

Za pomocą przycisku TAPE[/ USB*] TO BOOTH/PHONES (16) wybrać sygnał wysyłany do systemu odsłuchowego poprzez wyjścia PHONES (11) oraz BOOTH OUT (12) i pokazywany na wskaźniku (22):

– Jeżeli przycisk nie jest wyciśnięty, zsumowany sygnał, regulowany za pomocą regulatora MASTER (24) jest odsłuchiwany i pokazywany na wskaźniku poziomu.
– Jeżeli przycisk jest wyciśnięty, sygnał z wejścia TAPE IN (14) oraz gniazda USB* (C) jest odstuchiwany i pokazywany na wskaźniku (np. w celu sprawdzenia dokonywanych na -grań).

Ustawić głośność odsłuchiwanego sygnału za pomocą regulatora BOOTH/ (23).

6 Specyfikacja

Czułość wejściowa

Mic: 0,5 mV

Line (CH 1, CH 2): ... 1 mV

Line (CH 3/4, CH 5/6): 10 mV

Stereo Aux Return: .. 100 mV

Tape In: 100 mV

Poziom wyjściowy

Master Out/Tape Out: 650 mV (przy wskazaniu 0 dB)

Booth Out: .....2 V (przy wskazaniu 0 dB)

Aux Send: 9,5 V max

Impedancja słuchawek: . ≥ 8 Ω

Interfejs USB *: ..... USB 2.0 (full speed)

Pasmo przenoszenia: .. 20 – 20 000 Hz

THD: ....<0,05%

Stosunek S / N: ..... > 74 dB(ważony A)

Przesłuch: .....-63 dB

Korektory barwy

basy: ....±15 dB/ 80 Hz

średnie: ....±15 dB/2,5 kHz

wysokie: ....±15 dB/ 12 kHz

Zasilanie phantom: ....+48 V

Zasilanie: 18 V\~ z dot. zasilacza 230V\~/50Hz

Zakres temperatur: .... 0 – 40 °C

Wymiary (S × W × G)

MMX-22: 190 × 50 × 260 mm

MMX-22UFX: ..... 190 × 65 × 260 mm

Waga

MMX-22: ..... 1,7 kg

MMX-22UFX: ..... 2,4 kg

Współpraca z systemami operacyjnymi do pracy USB*:

Windows 2000, Windows XP lub późniejsze wersje Windows

Mac OS 9.0.4 lub późniejsze, Mac OS X

Windows jest międzynarodową, prawnie chronioną marką należącą do Microsoft Corporation.

Mac OS jest międzynarodową, prawnie chronioną marką należącą do Apple Computer Inc.

Z zastrzeżeniem możliwości zmian.
